Как сделать и установить откатные ворота своими руками

Особенности расчетов

Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна. Ширина ворот равна расстоянию между опорными балками, рекомендуемое значение 4 метра.

Сделать расчет противовеса тоже довольно просто – его длина должна равняться 50% от длины проема. Это значение можно уменьшить до 40% только в тех случаях, когда не хватает пространства забора для полного открывания створки и полотно обшито облегченными материалами.

Длины профиля противовеса, соединяющего верх полотна и край нижнего профиля, должно хватить на образование треугольника.

Значение вычисляется в соответствии с размерами по следующей формуле:

sqrt{ func a^{2} + func b^{2} }

Или в более привычной форме, знакомой со школы

Где a – длина противовеса, b – высота полотна, c – искомая длина.

Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.

Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.

Пошаговая инструкция по сборке и установке откатных ворот

Начинать работы нужно с разметки направления движения створок. Для этого натягивается веревка вдоль будущего проезда. Если толщина секционного материала не превышает 70 мм, то дистанция от столба до веревки делается равной 70 мм. Крепится веревка на высоте 15‒20 см от земли.

С помощью такой разметки получаем ось расположения роликовых опор

Важно правильно выполнить расчет фиксации этих опор с точностью до миллиметра, поскольку от этого зависит срок службы всего механизма

Чтобы обеспечить свободное открытие ворот, опоры устанавливают как можно шире по отношению друг к другу.

У столба, который выступает ограничителем проезда, роликовую опору нужно уводить с внутренней стороны от него на 25 см по направлению отката створок. Если этого не сделать, накатной ролик, установленный позже, не даст воротам полностью открыться.

Закладка фундамента

Откатной механизм имеет внушительный вес, поэтому нуждается в надежном основании. Ниже мы поэтапно разберем, как сделать фундамент.

Разметка ямы

Чтобы вычислить периметр будущего фундамента, необходимо:

1. По стороне, где будут открываться ворота, добавить ½ ширины проезда. Это получится длина основания.
2. От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.

В работе пригодятся рулетка, шнур и колышки.

Выемка грунта

По окончании разметки выкапывается грунт.

Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.

Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.

Изготовление закладной конструкции и притворного столба

Чтобы закладная вышла недорогой, подготовьте:

• арматуру диаметром 12 мм;
• швеллер шириной 12‒16 см, длиной равной фундаменту.

Изготовление выглядит так:

1. К швеллеру сваркой крепят куски арматуры.
2. Потом приваривают арматуру поперек, чтобы вышли связные элементы.

При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.

Установка закладного элемента в яму

Проводится в таком порядке:

1. Арматурой к низу в траншею опускается закладная.
2. Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
3. Следующий шаг ‒ расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.

Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.

Прокладка электропроводки (для автоматизации ворот)

Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.

Бетонирование ямы

Замес раствора рекомендуется проводить из смеси марки М200‒М250, или смешать с песком портландцемент М400.

Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.

Раствор не должен покрыть верх закладной. Время полного застывания бетона ‒ до 1 недели.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Принцип работы и сфера применения

Откатные ворота чаще всего устанавливаются в местах, где необходимо создать широкий въезд для автомобильного транспорта. Поэтому данное наименование продукции можно встретить не только на дачах, но и на контрольно-пропускных пунктах промышленных предприятий, складов, воинских частей и т. д.

Нередко они монтируются при въезде в гаражи, автосервисы или охраняемые стоянки. Где бы ни применялись эти конструкции, они везде доказали свою универсальность, долговечность, а также неприхотливость эксплуатации.

Принцип функционирования данного вида ворот такой же, как и у шкафа-купе. Другими словами, полотно отъезжает в сторону, оперативно освобождая зону для проезда или прохода.

В холодное время года не следует забывать о своевременной расчистке участка вдоль забора, иначе конструкция может упереться в сугроб, что станет непосредственной причиной износа механизма или его преждевременного выхода из строя.

С помощью откатных ворот для дачи экономится огромное количество полезного пространства, поскольку для их открытия (закрытия) не требуется много места на участке.

При этом большинство владельцев предпочитает оснащать описываемые изделия удобной автоматикой, что позволяет эксплуатировать конструкции без дополнительных физических усилий.

На некоторых моделях автоматических откатных ворот устанавливаются инновационные датчики, способные улавливать приближение объекта, мгновенно запуская привод открытия.

В итоге пользователю не придется даже нажимать кнопку на портативном пульте управления, ведь изделие работает без посторонней помощи.

Комплектация раздвижных ворот

Раздвижные (в стороны) разновидности, безусловно, надежны, удобны и практичны в применении

Когда самостоятельно делаем откатные автоматические ворота, важно иметь представление о полной комплектации и выборе необходимой фурнитуры

Помимо автоматики на электроприводе предполагается наличие:

• направляющего рельса;
• концевых заглушек;
• кареток (роликовых тележек);
• верхнего и нижнего улавливателя;
• накатных и поддерживающих роликов.

Нужны сами ворота, опорные столбы, установленные на фундамент. Если предполагается автоматическое управление, потребуется провести электропроводку.

Выбор фурнитуры

Комплектность набора покупной фурнитуры

Фурнитура подбирается по массе ворот и ширине проезда. Желательно, чтобы комплект фурнитуры состоял из следующих элементов:

• несущая балка (направляющий профиль);
• роликовые каретки (роликовая опора);
• ролик концевой;
• верхние поддерживающие ролики;
• верхний и нижний улавливатели;
• заглушки.

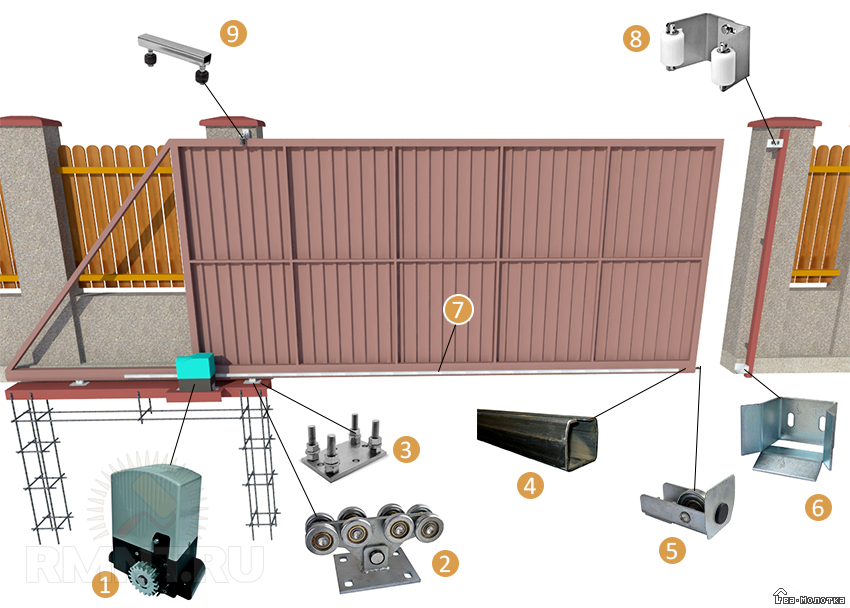

Составляющие откатных ворот: 1 — электропривод; 2 — роликовые опоры; 3 — регулируемые подставки; 4 — направляющая; 5 — концевой ролик; 6 — ловитель нижний; 7 — зубчатая рейка; 8 — ловитель верхний роликовый; 9 — поддерживающие ролики

Длина несущей балки должна составлять 1,35–1,5 ширины проезда (меньшая цифра допустима для самых лёгких ворот). В этом элементе важна точная геометрия профиля и отсутствие кривизны по длине для исключения заедания роликов. По роликовым кареткам двигаются ворота. Ролики могут быть выполнены из пластика или стали

В этом узле нужно обратить внимание на применяемые подшипники — от них зависит надежность конструкции

Концевой ролик предназначен для частичной разгрузки роликовых опор. Верхние ролики поддерживают полотно ворот. Их каркас должен быть выполнен из стали толщиной не менее 3 мм. Специалисты рекомендуют выбирать резиновые ролики, как более щадящие к краске рамы. В случае с пластиковыми роликами рекомендуется под них установить алюминиевую накладку. Нижний и верхний улавливатель фиксируют створ ворот в закрытом положении. Комплект без верхнего улавливателя для высоких ворот не слишком удобен. Заглушки защищают направляющую от влаги и грязи.

Сравнение фурнитуры откатных ворот от различных производителей

На рынке представлена фурнитура различной ценовой категории отечественных и импортных производителей. Чтобы сориентироваться, рассмотрим некоторые варианты, причем для корректного сравнения взята фурнитура с приблизительно одинаковой массой ворот — от 400 до 500 кг.

Сравнительная таблица предложений по фурнитуре от различных производителей

Производитель	Страна	Вес ворот	Стоимость на февраль 2016 г.	Данные о комплектности
Rolling Center	Италия	500 кг	13 500 руб.	Несущая тележка — 2 шт., несущая балка — 6 м, концевой ролик — 1 шт., ловушка концевого ролика — 1 шт., поддерживающие ролики — 1 компл.
Alutech	Беларусь	500 кг	10 800 руб.	Роликовая опора — 2 шт., направляющая шина — 6 м, заглушка для направляющей шины, ролик концевой, улавливатель нижний, верхний кронштейн с 2-мя резиновыми роликами.
Welser Profile	Австрия	500 кг	12 000 руб.	Роликовые каретки — 2 шт., направляющая — 6 м, улавливатель верхний и нижний, поддерживающий ролик, концевой ролик, заглушки направляющей — 2 шт.
Doorhan	Россия	400 кг	12 700 руб.	В комплект входит: консольная труба — 6 м, заглушка для трубы — 1 шт., тележка с роликами — 2 шт., улавливатель концевого ролика — 1 шт., концевой ролик — 1 шт., направляющая скоба с роликами — 1 шт.
Deva	Украина	400 кг	7 500 руб.	Фурнитура изготовлена в Китае, направляющий профиль изготовлен в России. Накатной ролик без металлической заглушки, ролик из крепкого полимера.
«Ролтэк»	Россия	500 кг	12 700 руб.	Направляющий рельс 6 м — 1 шт., опора роликовая — 2 шт., верхний кронштейн с роликами — 1 шт., концевой ролик съемный — 1 шт., улавливатель концевого ролика — 1 шт., уловитель верхний роликовый — 1 шт., заглушка — 1 шт.
Svit-Vorit	Украина	400 кг	8 500 руб.	Направляющая — 6 м., роликовая каретка до 400 кг — 2 шт., верхние поддерживающие ролики, накатной ролик с полимерным колесом, нижний и верхний уловитель, резиновые заглушки, внутри колеса подшипника нет.
Came	Италия	500 кг	13 700 руб	Тележка S с 8-ю роликами — 2 шт., ролик концевой, улавливатель конц. ролика, заглушка для рельса — 2 шт., скоба направляющая FRS 2 с 2-мя роликами, винты М10х25 — 15 шт. Рельс направляющий S неоцинкованный.
Fratelli Comunello	Италия	500 кг	15 000 руб.	Рекомендуемая ширина проема не должна превышать 4,5-х метров, высота не более 2,5-х метров. Габариты балки (ш-в-д): 65х65х6000 мм, толщина стенки: 3,5 мм.
Combi Arialdo	Италия	450 кг	16 800 руб.	Направляющий рельс 6 м — 1 шт., опора роликовая 2 шт., верхний кронштейн с роликами 1 шт., концевой ролик съемный 1 шт., улавливатель концевого ролика 1 шт.

Преимущества откатных ворот

Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.

Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила, поликарбоната или ковки.

Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.

Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.

У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.

Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.

Ниже представлена пошаговая инструкция установка откатных ворот своими руками с видео и фотографиями.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

• размеры автотранспорта, который будет въезжать на участок;
• угол въезда автомобилей;
• свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Устройство откатных ворот

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Подготовительные работы

Для начала необходимо определится, какой из вариантов откатных ворот вам подойдет. Здесь нужно учесть такие факторы, как: запас расстояния хода ворот, тип грунтов на вашем участке, планируемое или существующее дорожное покрытие, какая техника будет заезжать, потребуется ли вам автоматика. Чтобы разобраться со своими предпочтениями, посмотрите на варианты исполнения откатных ворот, представленные ниже.

Следующим этапом строительства будет приобретение необходимых материалов. Сегодня мы решили рассмотреть вариант установки откатных ворот с калиткой размером 6х2метра и с подключением автоматики.

И для этого потребуются следующие материалы и оборудование:

• арматура АIII диаметром 14мм – около 100 погонных метров;
• швеллер шириной 18 мм – 6 погонных метров;
• труба, сечение 60х60 мм – 40 погонных метров;
• труба, сечение 20х40 мм – 30 погонных метров;
• оцинкованный цветной профлист – 12 квадратных метров;
• роликовые опоры – 3 комплекта;
• уголок стальной 40х40 мм – 2 метра;
• регулируемые подставки – 3 штуки;
• нижний роликовый уловитель – 1 штука;
• верхний роликовый уловитель – 1 штука;
• концевой ролик – 1 штука;
• направляющая П-образная рельса – 6 метров;
• зубчатая рейка – 5 метров;
• электропривод с автоматикой – 1 комплект;
• сварочные электроды;
• бетон М200 – 1,5-2 м3;
• краска.

Особое внимание нужно обратить на качество деталей с роликами. Предпочтение стоит отдать металлическим прорезиненным — они гораздо надежнее, нежели пластиковые.. Из инструмента в обязательном порядке потребуются: бензобур, сварочный аппарат, болгарка, а также стандартный ручной инструмент

Из инструмента в обязательном порядке потребуются: бензобур, сварочный аппарат, болгарка, а также стандартный ручной инструмент.

После приобретения материала и подготовки инструментов необходимо выполнить разметку под фундамент. Здесь очень важна точность разметки оси движения. Иначе конструкцию будет тяжело отрегулировать для правильного хода.

Подключение электрооборудования и автоматики

Для того, чтобы ворота не приходилось открывать и закрывать вручную, ставим электропривод с дистанционным управлением.

Перед установкой такого привода нужно проложить питающий электрокабель. Сечение жил провода рекомендуем брать с запасом прочности. Глубина траншеи под кабель составляет 50 см. На дне траншеи делаем песчанную подсыпку толщиной в 10 см и уплотняем ее. Кабель лучше прокладывать в футляре, желательно избегать крутых углов.

Установка электрокабеля в футляре позволит защитить кабель, и в дальнейшем производить ремонт без раскопки в случае его повреждения.

После прокладки проводов, обязательно составьте схему с привязками трассировки к зданию или другим постоянным сооружениям.

С помощью проложенного кабеля можно запитать не только привод и сенсоры автоматики, но и подключить камеру слежения.

Теперь устанавливаем электропривод и подключаем датчики.

Электропривод для откатных ворот

Финальным действием будет подключение электричества с итоговой наладкой оборудования.

Как вы уже поняли, установка откатных ворот процесс довольно-таки сложный и, по возможности, его лучше доверить специалистам. Но если вы решили все сделать своими руками, то наша пошаговая инструкция вам обязательно пригодится.
