Скрытое коварство металла: почему трещит идеальный с виду каркас

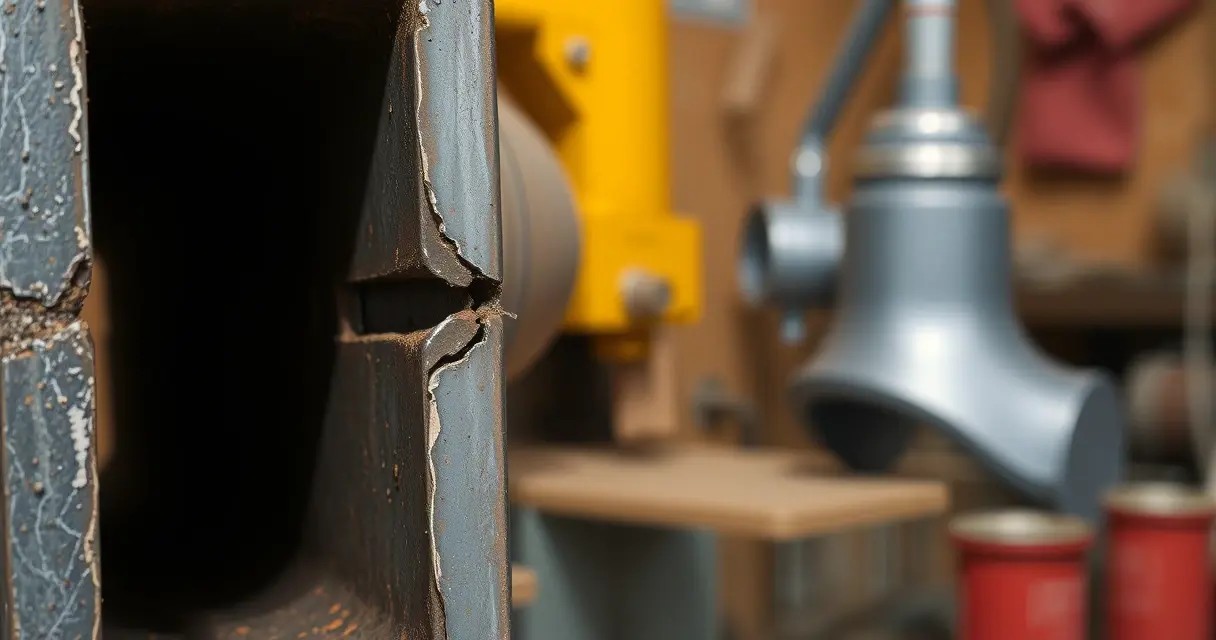

Каждый мастер, работающий с металлопрокатом, хоть раз сталкивался с неприятной ситуацией: новенький профиль, заправленный в механический или гидравлический трубогиб, на середине радиуса внезапно издает характерный сухой щелчок. Результат предсказуем — на внешней стороне дуги поползла рваная трещина, отправляющая деталь в металлолом. Особенно обидно, когда лопается заготовка для сложной арочной теплицы, навеса или декоративных ворот. Первая реакция любого человека — обвинить во всем производителя проката или качество сварки. Однако на практике заводской брак становится причиной аварии лишь в малой части случаев. Гораздо чаще виной всему становится элементарное игнорирование законов физики и сопромата, а также мелкие технологические промахи, которые накапливаются и приводят к разрушению кристаллической решетки стали. Чтобы сохранить материал, время и собственные нервы, необходимо досконально разобраться в природе деформации и понять, какие внутренние процессы происходят в металле в момент контролируемого изгиба.
Физика процесса: как ведут себя растяжение и сжатие в зоне деформации
При формовке дуги профиль подвергается колоссальным разнонаправленным нагрузкам. Внутренняя сторона окружности, которая соприкасается с центральным роликом станка, испытывает сильнейшее сжатие, из-за чего металл там стремится утолщаться или собираться в складки-гофры. В это же время внешняя грань заготовки, наоборот, растягивается, истончаясь с каждым градусом поворота рычага. Между этими противоположными зонами пролегает так называемый нейтральный слой, где деформации минимальны. Главная опасность кроется в том, что углеродистая сталь имеет свой предел текучести и пластичности. Если этот лимит превышен, связи между зернами металла рвутся, порождая микротрещины, которые мгновенно превращаются в полноценный разрыв под действием остаточного напряжения. Ситуация усугубляется, если стенки трубы изначально имеют неравномерную толщину или геометрия профиля нарушена при транспортировке. Понимание этих элементарных векторов сил — первый шаг к безаварийной работе в мастерской.
Сварной шов под микроскопом: технологические особенности электросварного проката
Главное конструктивное отличие трубного проката, изготовленного из стального листа методом формовки, заключается в наличии продольной зоны соединения. Качественные трубы профильные электросварные изготавливаются на высокотехнологичных станах, где края штрипса свариваются токами высокой частоты, образуя прочное молекулярное сцепление. Тем не менее, зона термического влияния вокруг шва всегда имеет измененную структуру: металл там более твердый, менее пластичный и обладает повышенной хрупкостью по сравнению с основным телом трубы. Вы можете заказать трубы профильные электросварные у надежного поставщика с гарантией соответствия ГОСТу, но даже идеальный шов потребует от вас соблюдения правил монтажа. Если пустить эту зону по траектории максимального растяжения, она не выдержит внутреннего давления. Электросварной шов — это не дефект, а конструктивная особенность, с которой нужно уметь правильно работать, учитывая особенности распределения внутренних напряжений в зоне термического воздействия.
Критическая ошибка позиционирования: куда должен смотреть внутренний шов
Самая распространенная ошибка новичков и даже опытных умельцев, работающих на автомате — случайное или безразличное расположение продольного шва на гибочном станке. Если шов оказывается на внешней стороне выгибаемой дуги, он подвергается максимальному растягивающему усилию. Так как пластичность сварной зоны всегда ниже, чем у базовой стали, микротрещины зарождаются там практически мгновенно. Если же развернуть трубу швом внутрь радиуса, на него начнет действовать сила сжатия, что тоже чревато деформацией, сминанием профиля или его растрескиванием из-за концентрации напряжений. Идеальное и единственно верное положение шва при гибке — на боковой грани профиля, ближе к той самой нейтральной линии, где силы сжатия и растяжения уравновешивают друг друга. При такой ориентации нагрузка на сварную зону падает до минимума, что позволяет успешно гнуть даже толстостенный прокат без риска получить сквозной дефект.
Геометрический предел: почему нельзя гнуть металл по слишком крутому радиусу
У каждого сечения стального профиля существует свой строго определенный минимально допустимый радиус изгиба, перешагнуть который без разрушения заготовки физически невозможно. Нарушение этого лимита — вторая по популярности причина появления трещин. Для качественной конструкционной стали прямоугольного или квадратного сечения безопасный радиус гиба «на холодную» обычно составляет не менее пяти-шести внешних диаметров (или ширин) трубы. Например, если вы работаете с популярной профильной трубой размером 40х20 мм и гнете ее по широкой стороне, минимальный радиус окружности шаблона должен составлять не менее 200 мм. Попытка закрутить этот же профиль вокруг ролика диаметром 100 мм неизбежно приведет к тому, что внешняя стенка истончится до критического предела, потеряет стабильность и лопнет по шву или рядом с ним. Инженерные таблицы допусков придуманы не для бюрократии, а для защиты металла от структурного разрушения.
Температурный режим: опасности гибки «на холодную» в неотапливаемой мастерской
Многие мастера любят работать в гараже или под навесом круглый год, забывая о том, что температура окружающей среды кардинально меняет физические свойства конструкционных сталей. При падении температуры ниже нуля градусов Цельсия даже качественная углеродистая сталь марок Ст3пс или 08КП начинает проявлять склонность к хладноломкости. Пластичность металла резко снижается, он становится хрупким, словно стекло, и внутренние напряжения при деформации не компенсируются упругим растяжением волокон. Если вы начнете гнуть ледяную трубу на морозном воздухе, вероятность растрескивания электросварного шва возрастает в несколько раз. Профессиональное правило гласит: либо проводите все работы по пластической деформации в отапливаемом помещении, где температура держится выше плюс десяти градусов, либо предварительно прогревайте зону будущего изгиба газовой горелкой до темно-бордового свечения, давая металлу возможность пережить стресс без разрушения структуры.
Жесткость оснастки и дефекты трубогиба: когда виноват сам станок
Иногда корень проблемы кроется не в материале и не в угле поворота, а в геометрии рабочих роликов самого гибочного станка. Если радиусные канавки на валах не соответствуют размеру уложенного профиля, или присутствует ощутимый люфт подшипников, труба начинает деформироваться неравномерно. Зазор между прижимным роликом и боковыми стенками приводит к тому, что профиль сминается внутрь, образуя ребра перенапряжения. В этих точках металл испытывает точечный критический излом, который моментально рвет сварной стык. Регулярно проверяйте состояние своего оборудования: ролики должны вращаться плавно, без перекосов, а их ширина должна строго соответствовать калибру обрабатываемой трубы. Любое биение вала в момент максимального давления на заготовку создает ударную нагрузку, которая действует на шов как зубило, провоцируя появление усталостных и деформационных трещин прямо в процессе прокатки.
Внутренний наполнитель: старый дедовский метод спасения тонкостенных труб
Если перед вами стоит задача согнуть профиль с тонкой стенкой (например, 1.5 мм или меньше) по достаточно крутому радиусу, избежать брака с помощью одного лишь правильного позиционирования шва удается редко. В таких ситуациях на помощь приходит проверенная временем технология использования внутренних стабилизирующих наполнителей. Самый доступный и эффективный способ — плотная набивка трубы сухим речным песком. Один конец заготовки глушится деревянной или пластиковой пробкой, внутрь засыпается просеянный песок, который тщательно уплотняется постукиванием тяжелого молотка по стенкам, после чего забивается вторая пробка. Находящийся внутри песок не позволяет стенкам профиля прогибаться внутрь или чрезмерно растягиваться снаружи, равномерно распределяя давление по всей площади деформации. Для особо ответственных и мелких деталей вместо песка можно использовать заливку расплавленной канифолью или специальными легкоплавкими сплавами, которые удаляются простым нагревом после завершения формовки.
Как распознать заводской брак: признаки скрытых дефектов металлопроката
Справедливости ради стоит отметить, что иногда виновником трещины действительно становится скрытый дефект, допущенный на трубном стане. Настоящий заводской брак имеет специфические визуальные маркеры, которые легко отличить от ошибок мастера при внимательном осмотре места разлома. Если после растрескивания вы видите, что края шва ровные, гладкие, без следов пластического растяжения металла, или внутри полости шва заметны следы окислов, темной окалины и несплавления — перед вами классический непровар. Это означает, что в процессе сварки ТВЧ на заводе произошел сбой температурного режима или очистки кромок. Также признаком плохого проката является чрезмерная разнотолщинность стенок, видимая невооруженным глазом на торце, или наличие глубоких продольных царапин-рисок, оставленных изношенными фильерами стана. Такой материал подлежит отбраковке и возврату поставщику, так как никакие ухищрения с трубогибом не заставят его держать форму.
Технологическая дисциплина как залог безупречного результата и экономии
Пластическая деформация металла — это строгая наука, которая не прощает халатности и работы «на глаз». Успешная гибка профильного проката без трещин и брака складывается из нескольких простых, но обязательных для выполнения правил: точного контроля положения шва, соблюдения температурного режима, использования качественной оснастки и адекватного расчета радиусов. Понимание этих нюансов позволяет мастеру уверенно работать с любым сортаментом, создавать сложные авторские конструкции и экономить деньги, избегая порчи дорогостоящих материалов. Потратив лишнюю минуту на осмотр заготовки, разметку и правильную установку ее в станок, вы гарантируете себе спокойный рабочий процесс и безупречное качество готового изделия. Пусть каждая согнутая дуга будет идеальной, а полученный результат радует глаз своей надежностью, правильной геометрией и долговечностью на протяжении многих лет.
