Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Конструкция распашных ворот

В зависимости от размеров участка и свободного пространства перед распашными воротами их сваривают:

1. Одностворчатыми, если достаточно места для открывания. Для нормального функционирования придется устанавливать мощную опору, сваривать усиленный каркас и укреплять петли. Такие сварные ворота редко устанавливают на приусадебных участках, чаще в частных гаражах.
2. Двустворчатыми, которые более удобны в эксплуатации, для открывания требуется меньше пространства. Конструкция таких сварных распашных ворот состоит из двух одинаковых по размеру створок.
3. С калиткой, если ширина участка не позволяет установить ее отдельно. Распашные ворота с калиткой сваривают точно также как обычные, делая в нужном месте на створке проем с дополнительной балкой и опорой. Однако пользоваться ею неудобно из-за высокого порога, который труднопреодолим для маленьких детей и провоза коляски с младенцем.

Расчет материала

Подбор эскиза является первым и самым обязательным шагом. Можно найти готовый (фото, эскиз из интернета) или сделать самому. И только после покупайте необходимый материал. Это убережет вас от ошибок и неправильного расчета.

Для начала нам нужен размер проема. Разделите ширину на коэффициент 1,60, и вы получите оптимальную высоту. Для ворот с изогнутой формой в верхней части рассчитывайте площадь по верхней точке изгиба.

Стоимость материала вы найдете посредством перемножения площади и стоимости 1 м2 выбранного полотна.

Хорошая труба – профильная квадратная. Материал для прутьев основы должен быть толще, а квадратный прут с небольшим сечением подойдет для маленьких завитков, полоски 12×6 мм – для завитков в стиле «барокко».

Где купить или заказать

Производственные и торговые компании, собранные в разделе «Где заказать кованые ворота», предлагают как готовые изделия, так и воплощают в жизнь уникальные проекты. Сотрудники осуществляют грамотные консультации, создают эскизы различной сложности, выполняют доставку и установку ворот. Метки: Ворота кованые деревянные, Ворота кованые с калиткой, ворота с элементами ковки, ворота холодной ковки, Классические кованые ворота, кованые ворота и заборы, Кованые ворота распашные, Кованые ворота с профнастилом, Кованые глухие ворота, Откатные кованые ворота, петли для ворот кованые

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Определяемся с типом ворот

Тип конструкции ворот зависит от размеров торцевой стены и свободного пространства для свободного открывания створок:

• распашные ворота – механическая удобная и простая конструкция, сделать ее несложно. Минус распашных ворот – надо много места перед гаражом и по бокам, а это не всегда возможно;
• подъемные поворотные – металлическое полотно поднимается вверх, как штора. Шарнирно-рычажный механизм можно купить уже готовый или сделать самому, деталей для этого устройства надо немного. Такая конструкция удобна для гаражей во дворе, на маленьком садовом участке. Свободного места для открытия практически не нужно. Большой плюс подъемных ворот – великолепная герметичность;
• роллеты – ненадежный вариант гаражных ворот, но экономичный. Металлические пластины складываются наподобие жалюзи и собираются в специальный короб под потолком. Вскрыть такую защиту – пара пустяков, поэтому роллеты можно устанавливать только в охраняемых помещениях;
• откатные ворота — напоминают дверцы шкафа купе. Требуют достаточно места для открытия с одной стороны (на всю длину полотна створки). Минус этой конструкции в том, что рельсы для передвижения часто засоряются и их надо регулярно чистить, а это раздражает.

Из этих четырех вариантов конструкций наиболее популярны простые распашные и подъемно поворотные ворота. Как можно сварить их самому из доступных и недорогих материалов?

Плюсы и минусы конструкции

Вначале поговорим о положительных моментах:

• Обеспечивается надежная защита от проникновения на огражденную территорию. Один только вид железной преграды способен отбить охоту у злоумышленников проникнуть на чужую территорию.
• Калитки кованые обеспечат индивидуальность, привнесут элемент старины и изысканности. А если еще и ворота будут коваными, то стиль и вкус владельцев непременно оценят.
• Долговечность. Металлическая конструкция способна радовать своим видом владельцев на протяжении десятилетий.
• Изделие не нуждается в постоянном уходе. Достаточно 1 раз в несколько лет подкрасить металл и иногда смазывать петли.
• Разрушить такую надежную преграду будет очень непросто, в отличие, например, от изделия из штакетника.
• Кованые изделия впишутся в любой дизайн ограждения и всего участка.
• Можно создать любой орнамент или узор, какой только возможен.

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

Изготовление прочных ворот из профильной трубы требует выполнения таких этапов:

• предварительно следует провести замеры и подготовить чертеж с указанием размеров ворот;
• выполняется закупка материалов, подготовка оборудования, инструментов для проведения работ;
• выполняются подготовительные работы, устанавливаются опоры;
• проводится сборка рамы, которая затем обшивается при помощи выбранного материала;
• проводится установка петель, замков и прочей фурнитуры, монтаж автоматики, если это потребуется.

При расчетах конструкции необходимо учитывать, что оптимальная длина одной створки должна составлять 3 метра, если проездной проем больше, то лучше разделить конструкцию на две створки, например, при ширине проема в 4 м створки могут иметь размеры по 2 метра каждая. Во втором случае также можно установить одну трехметровую створку и калитку с шириной около одного метра (минимальная ширина калитки может составлять от 75 сантиметров). При расчетах также надо учитывать пространство, необходимое для установки опорных столбов.

Расчет параметров для уже смонтированного ограждения необходимо определять следующим образом:

• высота ворот, калиток должна быть аналогичной высоте общего забора, но в некоторых ситуациях допускается уменьшение высоты на 20-40 см;
• ширина ворот должна определяться расстоянием между двумя опорными столбами, на которые предполагается общее крепление каркаса.

На основе выбранных размеров составляется чертеж, после чего рассчитывается количество трубы для рамы, укосин и опорных столбов.

Сварная конструкция: как правильно сварить ворота

Решая, как правильно сварить ворота, необходимо предварительно составить схему сборки:

• перед изготовлением каркаса требуется нарезать профтрубы на составляющие определенной чертежом длины;
• подготовленные элементы очистить от ржавчины, отшлифовать края;
• выполнить подготовительные работы – в заранее определенных местах выкапываются ямы для установки опор ворот;
• столбы монтируются в подготовленные ямы на песчано-гравийную подушку и заливаются бетоном (необходимо сразу проверить вертикальность опор, на время застывания поставить поддерживающие подпорки).

Сварные ворота и калитка своими руками собираются при помощи общей рамы, то есть конструкция получается единой

Очень важно усилить углы каркаса, чтобы придать ему необходимую жесткость и стойкость к снеговым, ветровым нагрузкам. При сборке требуется пользоваться строительным угольником и уровнем, это даст возможность избежать перекосов и неточностей

Сварка осуществляется для элементов каркаса, установленных горизонтально, лучше всего это делать во дворе, очистив предварительно территорию. Для защиты обязательно используются рукавицы и маска сварщика, если опыта проведения подобных работ нет вообще, рекомендуется заказать выполнение этого этапа у специалистов.

После окончания сварочных работ поверхность металла и сварных швов зачищается от окалины. Далее швы необходимо обработать при помощи специальной грунтовки, защищающей металл от коррозии и прочих негативных внешних факторов. Это значительно продлит эксплуатационные сроки ворот и визуально сделает конструкцию привлекательной.

Следующим шагом является обшивка каркаса выбранным материалом, приваривание к столбам и каркасу петель, монтаж остальной фурнитуры, включая автоматику.

Вариант с резьбовым креплением

При сборке каркас ворот из металлической трубы можно крепить с использованием резьбового соединения. Такой вариант очень простой, его легко выполнить своими руками:

• элементы рамы раскладываются на горизонтальной поверхности;
• в соответствии с составленной схемой труба нарезается, после чего выполняется крепеж при помощи болтов (для этого в трубе предварительно надо выполнить ряд технологических отверстий);
• после сборки основной рамы необходимо выполнить декоративную обшивку, установить замки, петли, щеколду, при необходимости выполнить монтаж автоматики.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Какую степень открытости могут иметь кованые ворота

Современные ограждения могут быть полностью закрытыми, защищая участок от взглядов прохожих людей. Существуют и другие варианты ворот, которые пользуются не меньшим спросом.

В зависимости от степени открытости такие конструкции подразделяются на следующие типы:

• глухие;
• прозрачные;
• сплошные.

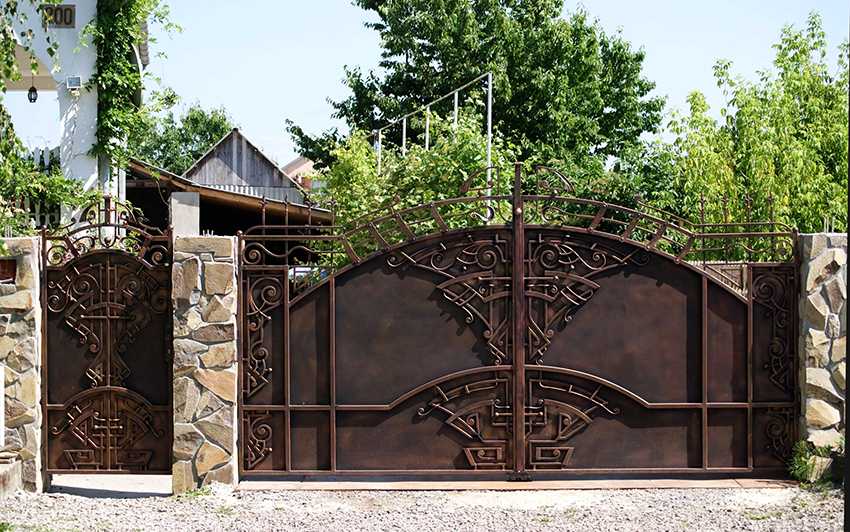

По степени открытости ворота делятся на глухие, сплошные и прозрачные.Глухие ворота. Такие ворота можно встретить повсюду. Они состоят не только из кованых деталей, но и содержат вставочные элементы. Для организации сплошного экранирования применяются различные материалы, однако самым популярным является обычный профнастил. Еще один распространенный вариант – использование поликарбоната, который имеет приемлемую стоимость и широкий выбор цветов.

На заметку! При создании рисунка кованых ворот необходимо не только отметить количество и габариты отдельных фигурных элементов, но и учесть рельеф поверхности.

Сплошные конструкции состоят из непрерывного металлического листа с коваными элементами.

Прозрачные ворота. Все-таки самым распространенным вариантом на сегодняшний день являются ворота, включающие в себя железные прутья и элементы ковки. Степень открытости в этом случае максимальная. При необходимости к такой конструкции можно добавить дополнительное экранирование. Для того чтобы ответить на вопрос о том, сколько стоят кованые ворота, следует ориентироваться на материал, из которого они изготовлены, а также на его количество.

Сплошные ворота. Из названия становится понятно, что такие ворота состоят из непрерывного металлического полотна. Безусловно, и в этом случае они содержат кованые узоры. Данная конструкция очень напоминает обычный сплошной забор, однако выглядит более эффектно.

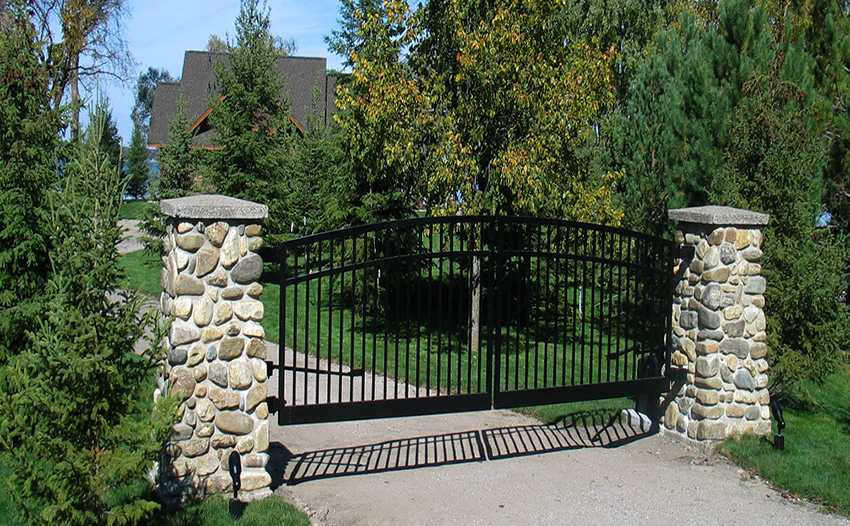

Прозрачные кованые двери обладают максимальной степенью открытости.

Основой для кованых конструкций чаще всего служит металл. Фото металлических ворот позволяют оценить, насколько они презентабельны. Иногда встречаются ворота, выполненные из древесины и содержащие металлическую ковку.

Что такое профнастил

Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:

• листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
• при правильной установке такие ворота прослужат около 50 лет;
• простота монтажных работ, их очень легко крепить к готовым створкам;
• презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
• относительно невысокая стоимость.

Профнастил довольно легко монтировать Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:

• из-за небольшой толщины листы профнастила можно легко прорубить топором;
• если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
• при сильном механическом воздействии легко деформируются.

Марки профнастила Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:

1. «С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
2. «НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
3. «Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.

Основные стили кованых ворот

Парадный вход в прямом смысле этого слова обеспечат кованые ворота в стиле барокко или ренессанс. Они придадут торжественности любой усадьбе. Чаще всего такие кованные элементы декора, как беседки, качели, лавочки, и, конечно, ворота, выполняются в большим количеством дополнительных элементов, чаще всего спиралей и завитков.

Более современные модели в стиле модерн предполагает использование очень простых, часто не пересекающихся линий. Такой стиль прост и воздушен.

В кованых воротах, выполненных в стиле минимализма, обычно нет ничего лишнего. Это ровные линии, оформление пронизанное аскетизмом.

Строгой геометричностью, фансасмагоризмом отличаются кованые изделия в стиле ар-деко. Чаще всего таким орнаментом оформляются входные группы в квартиры. Такие конструкции чаще других варятся методом холодной сварки.

Специфика самостоятельного изготовления входной конструкции

Бытует мнение, что кованые изделия — это эксклюзив, который не может стоить дешево. Но современные технологии позволяют сделать простую конструкцию своими руками.

Составление чертежа

Калитка с элементами ковки состоит из множества деталей, которые необходимо изобразить в эскизе. Чертеж должен включать габариты конструкции, основные и декоративные элементы, прорисованные в масштабе. Стандартная высота изделия — 1,5 м, ширина — 1м, минимальный отступ от земли — 10 см.

Конструкция состоит из:

• опор;
• каркаса, выполненного из профтрубы сечением 30х20 мм;
• навесов;
• узоров;
• замков, защелок.

Инструментарий, необходимый для сооружения кованой калитки своими руками:

• наковальня;
• горн;
• шлифмашинка;
• тиски;
• сварка;
• станки «Торсион», «Экс;
• болгарка;
• клещи;
• молот;
• прошивни для формирования отверстий.

Установка столбов

Поскольку кованая калитка тяжеловесная, то для нее лучше установить металлические опоры. Это могут быть круглые или профильные трубы. Для устойчивости конструкции их углубляются в грунт не менее чем на 1 м и закрепляют путем бетонирования.

Сооружение каркаса

Основа калитки — каркас, являющийся основой для расположения декоративных частей конструкции. Он имеет форму прямоугольника и изготовляется путем сварки рамы из четырех профилей сечением 30х20 мм. Сначала их прихватывают сваркой сверху, по бокам, затем проваривают швы, а после разрезают дугу.

Изготовление декоративных деталей

Художественная ковка ворот выполняется последовательно, путем изготовления отдельных элементов. Узоры формируют из прутьев арматуры, порезанных на необходимые отрезки.

Болванку нагревают до 300˚С, а затем в печи доводят до максимальной температуры. После этого деталь уплотняют ударами молотами, обкатывая ее по кругу. В ходе данной процедуры устраняется окалина, элементам придается нужная форма.

Сборка конструкции

Когда элементы декора готовы, их следует закрепить на каркасе

При этом важно соблюдать принцип симметричности. Сначала их раскладывают на полотне, формируя определенный узор

Затем детали соединяют с основанием при помощи сварки мелкими прихватами. Ее выполняют так, чтобы швы оставались с внутренней стороны калитки.

Навешивание, декорирование изделия

Готовую конструкцию осталось только установить на опоры. Для этого лучше всего использовать точечные навесы, которые приваривают к столбам и каркасу конструкции. Дополнительно изделие оснащают защелкой/замком.

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;
