Секционные ворота своими руками

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

• Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
• Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

Подъемные гаражные ворота

Подъемные ворота для гаража разделяются на несколько типов:

• Секционные. Створки ворот представляют собой набор панелей, соединенных петлями. После открывания они уходят под потолок. Материалы для таких полотен могут быть самыми разными. Обычно секционные ворота выполняют из нескольких слоев, что позволяет защитить гараж от холода. Дополнительно створку можно утеплить. Обычно для этого используют легкий современный материал – пенополиуретан. Секционные ворота для гаража очень прочны и просты в эксплуатации. Однако сделать их самостоятельно, без нужных деталей и оборудования, очень сложно.
• Подъемно-поворотные. Под потолок в этом случае заходит целая створка ворот. Она движется за счет работы шарнирно-рычажкового механизма. Эти ворота более прочные, чем секционные.

Цельная створка способна выдержать серьезные повреждения, поэтому она лучше защищает гараж от проникновения. Кроме того, такие ворота гораздо легче изготовить самостоятельно. Двигаются подъемно-поворотные конструкции практически бесшумно.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Преимущества распашных ворот с дистанционным открытием

• В отличие от других видов распашные ворота легко устанавливаются на любом объекте. При этом они не требуют сложного ухода — для поддержания нормального функционирования достаточно регулярно смазывать механизм, а также подвижные части конструкции.
• Ворота с дистанционным открытием обеспечивают максимальный комфорт своим владельцам. С ними для въезда на территорию не придется выходить из машины, что особенно радует в холодное время.
• Конструкция и дизайн ворот настолько разнообразны, что не составит труда подобрать вариант для любого участка. Материал изготовления, цвет, тип привода — мы готовы предложить подходящее решение даже самому требовательному заказчику.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Плюсы и минусы автоматических ворот

Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:

1. Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
2. Относительно низкая цена по сравнению с системами других типов.
3. Наличие двух вариантов открытия: наружу или внутрь.
4. Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.

Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:

1. Достаточно устаревшая конструкция.
2. Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
3. Маленький срок службы подобный системы запирания.

Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.

Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.

Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.

Монтаж

Монтаж створок на короб допускает лишь после полного застывания бетона. Максимальный набор его прочности наступает на 28 сутки после замешивания строительного раствора.

Для начала следует произвести пробный монтаж. На этом этапе следует убедиться в ровности и прочности конструкции, а также в качестве закрывания и открывания створок – они должны легко открываться и не издавать посторонних звуков, дверной проём должен полностью перекрываться створками.

Установка затворов

Установка затворных механизмов особого труда не представляет.

В качестве замка для ворот подойдёт навесные или врезные запорные устройства.

Следует учесть, что замок будет подвержен влиянию низких температур в зимний период. Цилиндровые механизмы в таких условиях проявляют себя особенно плохо, поэтому от их приобретения следует воздержаться.

Самым лучшим вариантом будет установка замка с сувальдным механизмом.

Автоматизация

Установка автоматических систем управления гаражными дверьми не является обязательной и производится только по желанию владельца.

Основным узлом автоматики открывания и закрывания ворот является электрический привод. Его мощность должна быть актуальной усилию, необходимому для приведения ворот в движение. Выполнение этого условия прямо влияет на срок службы управляющей системы. Запас по мощности должен быть не менее 30%.

Воротный привод представляет собой рычаг, контролируемый электрическим двигателем через редуктор. Кроме основных компонентов система включает в себя:

• сигнальные устройства;
• фотоэлемент;
• блок управления;
• замок.

По принципу работы приводные механизмы бывают:

• линейными;
• гидравлическими;
• электромеханическими;
• рычажными.

Наиболее распространены линейные приводные механизмы в связи с доступной ценой и простотой монтажа. Такие устройства имеют наибольший срок службы.

Линейный механизм позволяет производить как наружное, так и внутреннее открытие двери.

Утепление ворот

Утепление гаража снижает тепловые потери помещения до 60%. Утепление производится с внутренней стороны. Наиболее популярными теплоизоляторами являются: пеноплекс, минеральная и стеклянная вата.

Перед тем как установить теплоизоляторы необходимо выполнить обрешётку створок. Делается это с помощью деревянных брусьев. Листы утеплителя укладываются равномерно, сверху вниз, так, чтобы между ними не образовывалось зазоров.

После того как утеплитель уложен, поверхность створок необходимо обшить декоративным покрытием. Для этого хорошо подойдёт вагонка или фанера. Все оставшиеся щели следует изолироваться с помощью монтажной пены.

Толщина утеплителя выбирается исходя из географического расположения объекта. Если гараж находится в северных регионах страны, следует использовать утеплитель толщиной до 15 см, а для южных регионов будет достаточно 5 см.

Финишная отделка

Для защиты материала ворот от коррозии, продления срока их службы и придания им привлекательного внешнего вида, ворота следует покрасить.

Перед покраской ворота необходимо очистить от загрязнений и обезжирить. Когда обезжириватель испарится, поверхность ворот следует покрыть 1-2 слоем грунтовки, а когда она высохнет – окрасить их.

Окрашивание можно производить с помощью кисточки, валика или краскопульта.

Грамотно изготовленные ворота не только защитят гараж и автотранспортное средство от несанкционированного доступа, но также предотвратят потерю тепла из помещения, что позволит производить обслуживание автотранспортного средства в комфортных условиях.

Самостоятельное изготовление распашных ворот и их монтаж особых сложностей не представляют, что позволит сэкономить немало финансовых средств и получить удовольствие от самолично проделанной работы.

Заключительные этапы монтажа

После монтажа надо проверить работоспособность привода, при этом все створки должны двигаться в правильном направлении. Если этого не происходит, значит, при подключении провода были перепутаны местами. Необходимо это исправить, после чего распашные ворота будут нормально открываться и закрываться.

Дополнительно можно установить специальные фотоэлементы для открывания, ограничители хода для створок ворот. Это необязательные опции, но они значительно облегчат использование привода под распашные ворота.

Сегодня одной из самых простых и удобных конструкций являются распашные ворота, которые могут иметь одну или две створки, место для небольшой калитки. Сделать такую конструкцию можно и своими руками, но, чтобы облегчить ее эксплуатирование, рекомендуется установка электрического привода, позволяющего в автоматическом режиме открывать створки ворот, при необходимости блокировать.

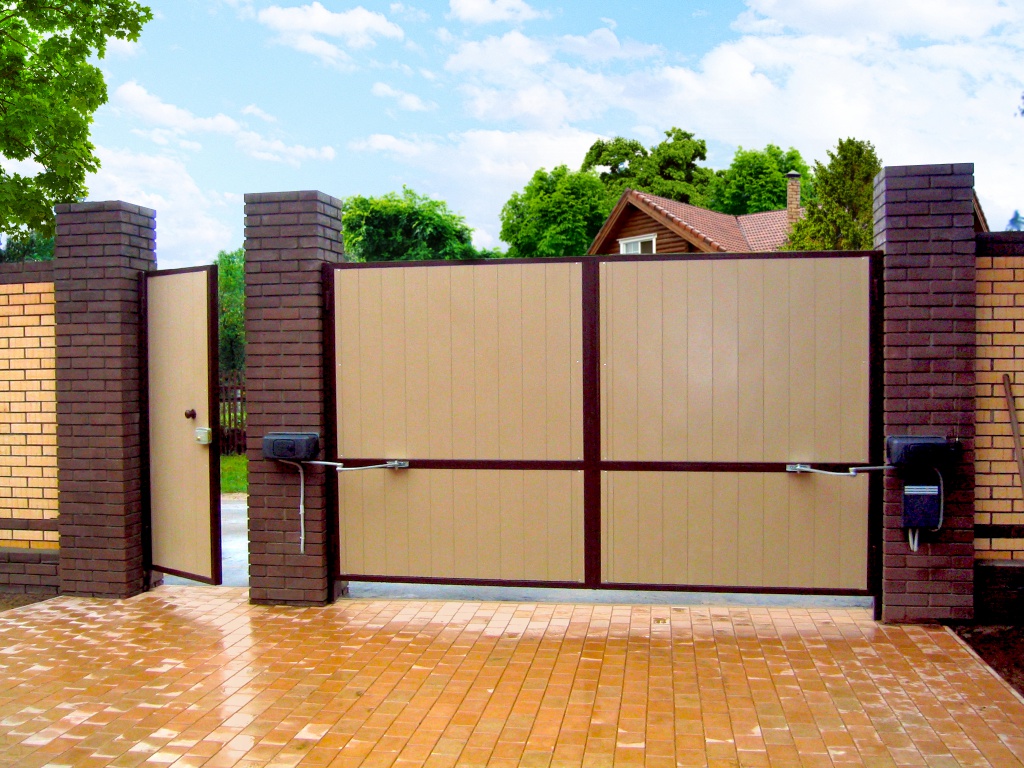

Автоматика для распашных ворот

Распашные ворота — широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.

Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения

На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.

Конструкция имеет неоспоримые преимущества:

1. открываются наружу и внутрь;
2. устанавливаются даже в ограниченном пространстве;
3. бюджетный вариант.

Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.

Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.

Типы приводов:

• рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
• линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)

Тип механизма:

• электромеханический (с червячным редуктором и электродвигателем);
• гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).

Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.

Как осуществить монтаж своими руками?

В процессе монтажа для распашных ворот привода необходимо принять во внимание несколько характерных нюансов. К примеру, подобрать привод необходимо опираясь на стороны открывания створок: наружу или внутрь

Подготовка к установке

Перед монтажом автоматики своими руками на ворота определитесь с необходимыми вещами. Потребует набор таких инструментов и материалов:

• дрель;
• плоскогубцы;
• шуруповерт с насадками;
• строительный метр;
• изолента;
• молоток.

Электропривод – это то, чем отличаются обычные распашные ворота от автоматических.

Поэтому вначале требуется выбрать, механизм какого типа будет использоваться: линейный или рычажный. Для определения требуемого типа, выполняют своими руками замер расстояния между петлей и внутренней частью столба. Если оно до 1,5 см, то применим линейный механизм. Такая автоматика стоит гораздо меньше и выглядит лучше, т.к. не имеет рычагов.

При расстоянии в 1,5-3 см доведется оборудовать систему рычажного типа, либо сделать ниши для линейной системы. Такой привод для распашных ворот рычажного типа в принципе тоже надежен и совсем неприхотлив в работе.

После того, как автоматический привод будет подобран, следует продолжить выбор комплекта. Для этого нужно определить ширину створки и учесть ветровую нагрузку.

Если это не соответствует истине, то следует найти причину. Все изъяны тут же ликвидируются, так как электропривод, установленный на распашные ворота, должен двигаться четко по уровню, а из-за того, что столб наклонился, угол движения может сместиться, что отрицательно повлияет на автоматику. Когда все недочеты ликвидированы, стоит начинать установку на столбы системы. Размеры для него четко изложены в инструкции к изделию. Желательно строго соблюдать все указания производителя, чтобы автоматика в будущем работала долго и качественно.

Если ворота открываются внутрь?

Это стандартная схема. Подойдут любые приводы, предназначенные для распашных ворот. Если основа – столбы из стали, то лучшим вариантом станет линейный электропривод. Он недорогой, к тому же надежнее и компактнее.

Привод рычажного типа, применяемый для распашных ворот, тоже подойдет. Но из-за высокой цены он редко используется. Хуже, если у вас колонны из кирпича, а сами распашные ворота расположены в центре этой колонны.

В этой ситуации линейный электропривод абсолютно не подходит. Автоматика рычажного типа может ставиться на сам столб, а рычаги дадут возможность открыть распашные ворота, сооруженные на расстоянии до 20 см от края столба.

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Фурнитура

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

• В основе рабочего механизма лежит зубчатое колесо;
• В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

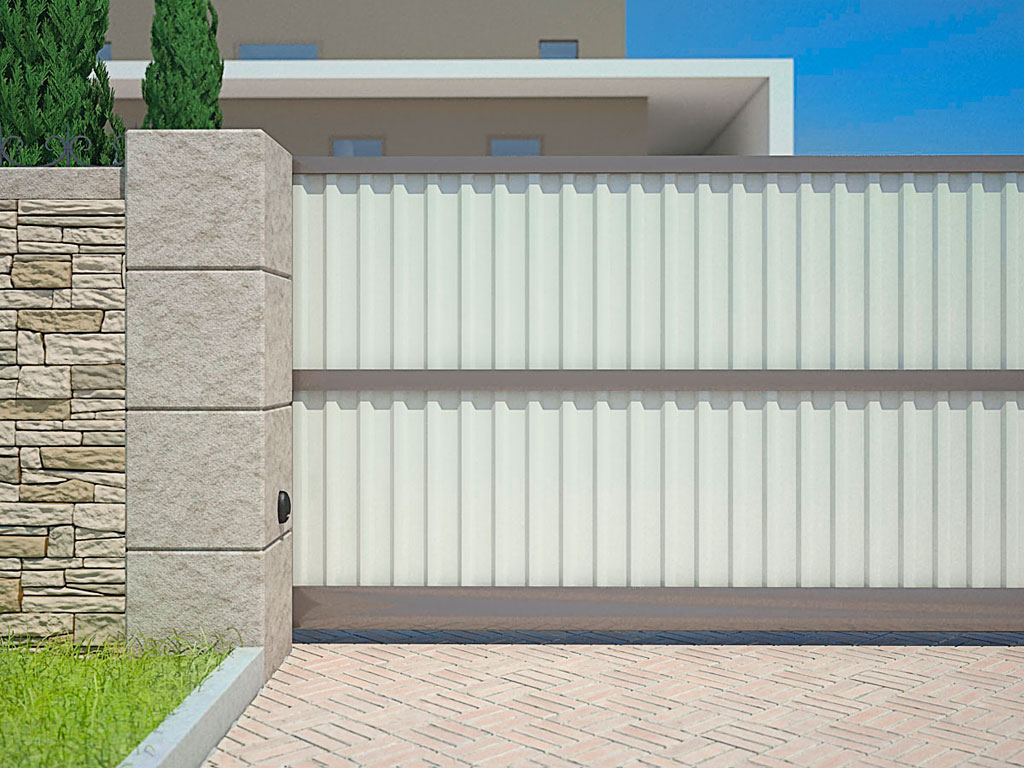

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
16. Забор из профильной трубы 60х40 или 40х25
17. Большие и прочные петли
18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.
