Регулировка доводчика двери своими руками: тонкости и нюансы

Когда требуется регулировка

Регулировка доводчика двери – дело довольно простое, это легко можно сделать своими руками. Давайте рассмотрим, в каких случаях может понадобиться корректировка параметров этого устройства.

В первую очередь следует помнить, что продолжительность исправной работы любого устройства зависит от его качественного обслуживания на протяжении всего срока эксплуатации. Поэтому один-два раза в год необходимо проводить осмотр доводчика и исправлять мелкие неполадки. Особенно это актуально при смене сезонов.

Осмотр доводчика рекомендуется проводить как минимум 1-2 раза в год

Зимой и летом климатические условия разительно отличаются. Большинство доводчиков имеет масляное наполнение, а как известно, любая жидкость изменяет свое состояние в зависимости от температуры внешней среды. Так, зимой масло становится более вязким и движение двери замедляется, летом все происходит с точностью до наоборот, поэтому желательно подтянуть доводчик до необходимого уровня.

При смене сезонов года необходимо обязательно проводить регулировку доводчика

Корректировка устройств также необходима, если вы заметили какие-либо неполадки или вас просто не устраивают выставленные настройки его работы. Если доводчик начал тормозить или дверь закрывается слишком быстро и резко, рывками, долго не притягивается, все это можно попытаться исправить.

Доводчик подлежит обязательной корректировке в случае возникновения неисправностей

Немного сложнее обстоят дела в случае, если дверной доводчик вышел из строя. Тогда простая регулировка может оказаться малоэффективной и потребуется проведение дополнительных ремонтных мероприятий.

Кроме этого, знания о возможности выставления функций доводчика пригодятся при первичной установке, когда его требуется отрегулировать в соответствии с условиями использования. Реже может понадобиться временная корректировка усилий и функций изделия уже в процессе его использования.

Последствия неправильной эксплуатации

Несмотря на то, что качественные устройства имеют довольно высокие показатели прочности, у них также иногда наблюдается преждевременный выход из строя.

При неправильной эксплуатации даже качественные доводчики выходят из строя

1. Механические поломки доводчика: деформация штанг, нарушения функциональности поршня. Такие поломки появляются как результат неправильной эксплуатации дверей и чрезмерных физических усилий на полотна.
2. Бывают ситуации, когда в механизмах используется масло, не предназначенное для эксплуатации при минусовых температурах. Оно резко повышает вязкость, двери открываются/закрываются с трудом, требуется прилагать большие физические усилия.
3. Нарушение герметизации и вытек масла. Сальники не выдерживают давления и прорываются. Во время пользования дверьми масло постепенно подтекает, его место занимает воздух. Кроме ухудшения внешнего вида дверей, нарушается работоспособность доводчика.
4. Установка жесткого доводчика на пластиковые двери. Эти конструкции не могут выдерживать значительные усилия, элементы дверной коробки со временем расшатываются, корпус механизма падает со всеми крайне негативными последствиями.

Тип доводчика должен соответствовать конструкции двери

Еще раз напоминаем, что длительность пользования доводчиком во многом зависит от потребителей. Если они соблюдают все рекомендации производителей, то никаких неожиданных проблем не возникает.

Цены на входные двери

Двери входные

Что можно отрегулировать доводчиком

Подходит ли наша инструкция к вашему доводчику

Прежде всего, нужно понимать, что современные доводчики различны по своей конструкции и функционалу в зависимости от производителя и модели. Поэтому не существует единой инструкции, одинаково подходящей каждому типу. В нашем мануале мы расскажем, как отрегулировать изделие, оснащенное максимальным числом функций. В вашем же случае настроек может оказаться, к примеру, вполовину меньше. Тогда просто придется воспользоваться теми пунктами мануала, которые подходят конкретно для вашего экземпляра. Естественно, потребуется иметь заводскую инструкцию к доводчику, чтобы определить, какой винт и за что отвечает.

Функционал доводчиков

Какими же функциями может быть оснащен дверной доводчик, чтобы можно было настроить его для максимально удобного пользования? Полный перечень функций следующий:

• Общая скорость закрывания двери. К примеру, медленная скорость закрывания не даст двери ударить ребенка, тогда как быстрая не позволит зайти в жилище холоду в зимний период. Здесь регулируется, собственно, время, за которое полностью открытая дверь пройдет свой рабочий ход до закрытия или до сектора перед «дохлопом» (конечное усилие, необходимое при закрытии двери для преодоления сопротивления замка) при наличии данной функции.
• Конечная скорость закрывания. Данная настройка будет весьма полезна для тех, кто не любит громкого хлопанья дверью при закрытии. Тут обеспечивается своеобразный тормоз в секторе в 10-15 градусов перед «дохлопом». Доводчик резко замедляет дверь и не позволяет ей с размаху удариться о коробку.

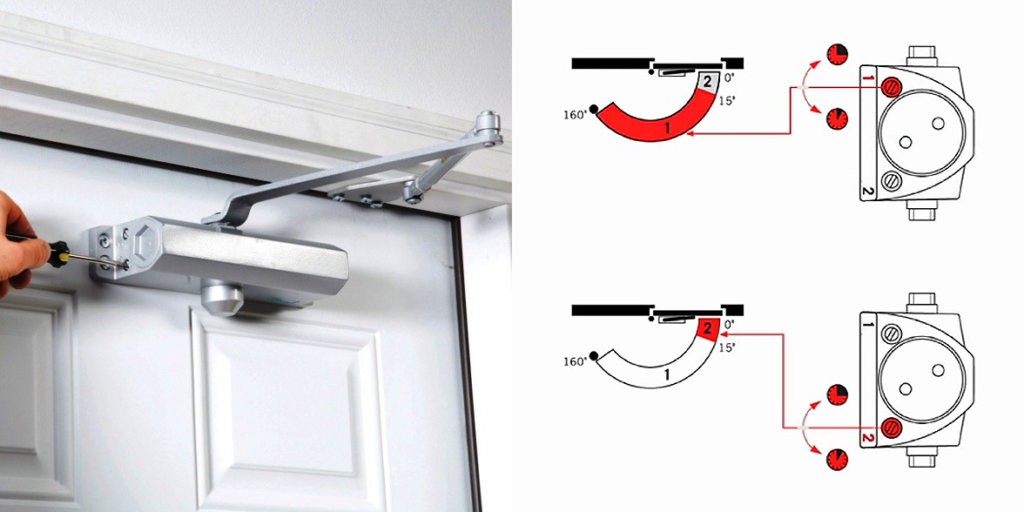

Схема регулировки общего и конечного закрывания двери

• Тормоз открывания. Посредством тормоза резко толкаемая при открытии дверь будет тормозить на определенном (задаваемом вами) расстоянии. Это, к примеру, не даст двери постоянно биться о примыкающую к дверной коробке стену.
• Задержка закрывания. По аналогии с конечной скоростью закрывания дверь в данном случае после открытия практически «замирает», двигаясь очень медленно в направлении закрытия (в секторе 10-15градусов). Эта функция очень удобна там, где постоянно проносят габаритные вещи, и нет возможности придерживать двери, либо же когда сквозь них проходит сразу по несколько человек.
• Усилие закрывания или так называемый «дохлоп». Как было описано выше, данная регулировка призвана помочь в преодолении сопротивления воздуха и дверного замка при закрытии дверей. При этом должен быть исключен момент, при котором дверь останется слегка приоткрытой.

Регулировка «дохлопа» предотвратит случаи неплотного закрывания дверей

Типы доводчиков

Механизм работает по следующему принципу – открывая дверь, человек прилагает усилия, воздействующие на пружину внутри устройства. Затем, пружина приходит в первоначальное состояние, управляя закрытием двери. Доводчики различаются по типу крепления и бывают скрытыми, напольными и накладными.

Накладные механизмы

Накладной механизм

Именно такие доводчики часто встречаются на дверях офисов, магазинов, подъездов. Устройство монтируется к верхней части двери и работает от зубчатого привода либо на скользящей тяге. В первом варианте конструкция выглядит как небольшая коробочка с двумя рычагами, один из которых приводит в движение шестеренку, связанную с зубчатым штифтом с пружиной. Эти приборы оптимально подходят для тяжелых входных дверей.

Второй вариант – механизм со скользящим стержнем. В нем имеются два функциональных поршня – открывающий и тормозящий. Такая конструкция компактнее, чем предыдущая и полностью скрыта под кожухом, что повышает ее надежность.

Напольные конструкции

Доводчик напольный

Доводчик этого типа устанавливается в углубление под дверью и практически незаметен. Механизм состоит из вала вращения, который одной стороной соединен с пружиной, а другой с крепежами двери.

Конструкция удобна для контроля открывания стеклянных дверей, в том числе и маятниковых (распахивающихся в обе стороны). Данные доводчики чаще применяются в торговых центрах с множеством стеклянных перегородок. Необходимость их использования, как правило, определяется еще на этапе составления проекта объекта.

Скрытые устройства

Приборы скрытого типа делятся на два основных подвида – со скользящим стержнем и петли-доводчики. Первые мало чем отличаются от описанных выше накладных механизмов, различие состоит лишь в меньшем размере и принципе установки. Одна из частей устройства врезается в верхнюю часть дверной коробки, а вторая (предназначенная для движения стержня) в нижнюю.

Петли-доводчики

Вторая разновидность (петли) – самая миниатюрная из конструкций, предназначенных для закрывания дверей. Она используется для дверей с небольшой массой, обычно межкомнатных. К ее недостаткам относятся сложности при установке (необходимость точно придерживаться оси) и малый срок эксплуатации из-за хрупкости устройства. Если сравнивать два вида скрытых доводчиков, практичнее отдать предпочтение более долговечному первому.

Регулировка доводчика двери: инструкции по настройке

Перед тем, как отрегулировать доводчик собственными руками, нужно определить причину плохой его работы. Тогда будет понятно, какой именно параметр надо настроить. Регулировку лучше делать с помощью инструкции по эксплуатации. Она прилагается к каждому механизму при продаже. В ней приводится схема доводчика, описываются его составляющие, указывается, как должна проводиться настройка его функционирования. Подробно описывается, как отрегулировать доводчик на входной двери по жесткости, силе и прочим параметрам. Можно настроить механизм на то, чтобы он удерживал полотнище долго в открытом положении. Данная функция называется hold open. Настраивается она просто. Дверь открывается на 90 градусов и фиксатор переводится в активную позицию. Надо понимать, что не все системы довода двери имеют такую опцию.

Регулировка доводчика по силе закрывания

Если полотнище сильно хлопает, значит нужно отрегулировать доводчик двери по силе затворения. Для работы потребуется лишь обычная отвертка. Настройка должна выполняться при открытом положении створки. Поэтому полотнище открывают до конца. Регулировка доводчика двери своими руками по силе закрытия не представляет особых сложностей и заключается в настройке специальных клапанов. Корректируют степень затяжения этих элементов. Они обычно находятся на торцевой части. Первый клапан ответственен за силу закрытия полотнища. Если в открытом положении дверь очень быстро закрывается, значит его нужно немного закрутить, и, наоборот. Клапан, обозначенный вторым номером, отвечает за скорость захлопа. Третий клапан позволяет настроить усилия функционирования системы довода. Правильно отрегулированная створка должна двигаться мягко и без рывков.

Надо учитывать, что полностью выворачивать клапана регулировки нельзя. Иначе они перестанут работать даже после того, как будут возвращены на место.

Как ослабить доводчик двери на открытие

Бывает, что механизм работает туговато. Тогда нужно ослабить доводчик двери. Это несложно. Требуется лишь отпустить клапана. Тогда функционирование двери станет более мягким. Размещаются клапана на лицевой либо торцевой стороне. Зависит это от вида устройства. Поэтому перед тем, как ослабить доводчик, необходимо изучить инструкцию к нему. В ней приводится схема, на которой видно, где расположен тот или другой клапан. Также описывается, как ослабить требуемый элемент.

Как отрегулировать дверной доводчик, чтобы дверь не хлопала

Если полотнище сильно хлопает при закрытии, значит нужно регулировать механизм довода. Требуется уменьшить скорость дохлопа. За это отвечает второй клапан устройства. Его необходимо повернуть против часовой стрелки на половину оборота и проверить работу двери. Делать это нужно до тех пор, пока створка не перестанет хлопать. Каждый раз настройка проводится после открывания двери.

Регулировка для плотного закрытия двери

Если полотнище неплотно прилегает к раме, в помещение будет сквозить, повысятся теплопотери. Поэтому нужно отрегулировать доводчик. За плотность закрывания двери отвечает второй винт. Если створка слишком быстро закрывается, она может биться о раму и отскакивать, не полностью закрываясь. Необходимо уменьшить скорость дохлопа. Для этого регулировочный винт поворачивают против часовой стрелки.

Устранение возможных неисправностей

Ремонт доводчика двери своими руками выполнить несложно.

При возникновении дефектов штанги осуществляют такие действия:

• При наличии ржавчины делают антикоррозионную зачистку и обрабатывают специальной защитной смазкой.
• При возникновении мелкой трещины, надлома пользуются методом сварки, после чего сварные швы шлифуются до ровного состояния без шлаковых включений, наплывов, образований.
• Искривления или изгибы аккуратно выравнивают с помощью молота так, чтобы под действием усилия рычаг не лопнул.

При нарушениях скорости движения дверей выполняют регулировку устройства.

Как отремонтировать

Для ремонта поломок в устройстве доводчика необходимы следующие инструменты:

1. шуруповерт;
2. ключи;
3. плоскогубцы;
4. отвертка.

Если выявлены сложные дефекты, для их исправления необходимо наличие молотка, сварочного аппарата.

Процедура осуществления ремонтных работ сводится к следующему:

• Внимательно осмотрите корпус доводчика. В корпусе, заполненном маслом, не должно быть течи.
• Проверьте надежность крепежных винтов. Если деталь находится в туго затянутом или ослабленном состоянии, подкрутите ее до необходимого уровня.
• Осмотрите дверной блок, место крепления и соприкосновения с коробом на наличие трещин, вмятин, которые ведут к перекосу конструкции.
• Проверьте работу рычагов доводчика.
• Отрегулируйте скорость закрывания и открытия дверей, дохлопа, максимальный угол распахивания.
• При выявлении повреждений отремонтируйте деталь.
• После процедуры установите доводчик на место.

Если дефект невозможно исправить самостоятельно, такая ситуация решается заменой доводчика.

Виды и тонкости выбора

В зависимости от способа и места, где будет размещён дверной доводчик, различают несколько видов этих устройств.

Верхние – располагаются в верхней части створки. Они принадлежат к универсальным приспособлениям, размещаются на разнообразных дверях.

Напольные – они крепятся в нижней части дверного полотна или на полу. Зачастую устанавливаются на стеклянных створках, поскольку одновременно выполняют функцию петель.

Скрытые – монтируются в процессе изготовления дверей. Они чаще всего используются для межкомнатных дверей.

Чтобы правильно выбрать доводчик, следует узнать, может ли данное приспособление выдерживать большой вес. Например, напольные устройства с лёгкостью выдерживают массу до 300 килограмм, поэтому будут оптимальным вариантом для железной тяжёлой двери.

Благодаря тому, что скрытые доводчики помещаются в торцевой части либо самого дверного полотна или косяка, они незаметны, что очень актуально, если подобное устройство используется для межкомнатных дверей.

Подобрать подходящий доводчик бывает достаточно сложно. Например, если по габаритам лучше установить одну конструкцию, а по весу подойдёт другая, тогда останавливайте свой выбор на более мощной модели. Когда двери отличаются оригинальной конструкцией, тогда лучше подобрать доводчики, обладающие запасом прочности.

Чтобы точно определить тип механизма, который используется в доводчике, можно ознакомиться с данными в специальной таблице. В ней указаны эквиваленты классов доводчиков и основные характеристики створок

Если вы приобретаете доводчик на металлическое дверное полотно, тогда обратите внимание, чтобы в комплекте был тормоз

Чтобы правильно подобрать такой дверной элемент, необходимо учитывать внешние условия его функционирования. Очень важным фактором является температурный режим, при котором может работать доводчик. Это очень актуально для пружинных устройств, которые устанавливаются на уличных дверях. Если приспособление не будет обладать определёнными параметрами, тогда могут возникнуть проблемы с работой доводчика, когда температура окружающей среды резко поднимется, или, наоборот, снизится.

Обратите внимание, что специализированные типы дверей нуждаются в установке определённых доводчиков, содержащих электромагнитные или электрогидравлические элементы. Подобные электрические устройства должны обладать документами, которые подтверждают высокое качество изделия. Если вы крепите доводчик на двери в подъезд, тогда следует присмотреться к вариантам, которые обладают специальной антивандальной защитой

Важным компонентом подобных типов устройств является предохраняющий клапан и корпус, изготовленный из ударопрочного материала

Если вы крепите доводчик на двери в подъезд, тогда следует присмотреться к вариантам, которые обладают специальной антивандальной защитой. Важным компонентом подобных типов устройств является предохраняющий клапан и корпус, изготовленный из ударопрочного материала.

Приобретая доводчик для входных дверей, обращайте внимание на торговую марку. Доверяйте только проверенным производителям, которые заботятся о качестве своей продукции. Нелишним будет изучить отзывы клиентов, которые уже пользуются той или иной моделью от определённой фирмы производителя

Это поможет вам сделать правильный выбор

Нелишним будет изучить отзывы клиентов, которые уже пользуются той или иной моделью от определённой фирмы производителя. Это поможет вам сделать правильный выбор.

Предостережения

Как и любой механизм, дверной доводчик может стать жертвой неразумных действий. Для того чтобы уберечь столь полезное устройство от поломок, следует придерживаться некоторых несложных правил:

1. Чтобы выставленная диагональ не перекосилась, ни в коем случае нельзя вешать на дверное полотно тяжелые предметы.
2. В то время, когда дверь закрывается, не стоит давить на нее, пытаясь тем самым ускорить ее передвижение.
3. Конструкция доводчика должна находиться в ровном состоянии, при появлении перекоса появляется риск выхода конструкции из строя.
4. Нельзя лишний раз проворачивать винты, это потянет за собой утечку масла, что неблагоприятно скажется на работе механизма. Кстати, вернуть масло назад в домашних условиях невозможно.
5. Для того чтобы удерживать дверь в открытом положении, рекомендуется использовать специальную функцию, а не подпирать створку каким-либо предметом. Это ведет к постепенному расстройству механизма.
6. Перед установкой и регулировкой доводчика нужно обязательно внимательно изучить инструкцию, приложенную к устройству производителем.

Внимательно изучив все вышеизложенные рекомендации, каждый хозяин будет знать, как регулировать свой дверной доводчик, чтобы он прослужил как можно дольше. В целом, как сам доводчик двери, так и его регулировка, не являются чем-то чрезвычайно сложным и непонятным, а потому, при достаточной теоретической подготовке корректировочные процессы сможет осилить каждый.

Способы монтажа

Перед тем, как настроить доводчик полотна входной двери в подъезде, его необходимо надежно закрепить. Существует два варианта монтажа таких устройств: классический и параллельный.

В первом случае основной механизм приспособления и штанги закрепляются на дверной коробке и полотне сверху. Для этого в необходимых местах делаются отверстия под шаблон, затем механизм фиксируется с помощью саморезов. Во втором случае параллельный рычаг фиксируется с помощью специального металлического уголка.

В зависимости от дверной конструкции и размещения петель, одновременно могут устанавливаться два автоматических закрывающих механизма, если одного для выполнения данных функций недостаточно. Но рекомендуется приобретать один более мощный доводчик.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Как увеличить срок эксплуатации

Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.

Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается

Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость.
