Домофон «визит»: основные модели, схема подключения, ремонт и обслуживание

Взлом домофона Визит через сервисное меню

Когда разблокировка домофона с помощью подбора стандартных заводских кодов не увенчалась успехом, в запасе имеется другой способ обойти сложный замок от Vizit — использовать во время взлома меню обслуживания. Несмотря на сложный алгоритм, такой метод включает в себя минимум этапов и подходит даже для пользователей, которые плохо разбираются в технике. Чтобы свободно войти в подъезд, необходимо взломать устройство следующим образом:

Открыть сервисное меню, набрав комбинацию в 3 цифры: #999.
Войти в специальный режим и дождаться нескольких звуковых сигналов.
Должно появиться поле «ECODE» с мигающим табло (разрешение системы на смену).
Ввести персональный пароль (по умолчанию это «1234»).
После принятия кода устройство должно единожды издать короткий звук в ответ. Если пароль оказался ошибочным, тогда сигнал будет двухтональным.
При неправильной комбинации можно вернуться на шаг назад и попробовать прочие вариации стандартных кодов: 6767, 0000, 92345, 9876, 1111, 999, 3535 или 11639.
После входа в сервисный режим нужно задать команду из клавиши 2, потом сделать небольшую паузу, нажать «#» и набрать значение «3535».
Если все выполнено правильно, то получится открыть дверь без ключа.
Нажав на цифру 3, можно дополнительно настроить новые ключи для домофонного устройства.
После нажатия данной кнопки следует плотно приложить к зоне считывателя свой ключ, дождаться звукового извещения от устройства и затем зажать «#».
Когда замок издаст короткий звук, все будет готово.
Клавишей 4 можно заодно стереть главные чипы из памяти устройства.
В конце следует повторно нажать «*» (кнопка выхода из режима) и «#» (команда, которая подтвердит введение последних изменений и сохранит настройки).

Остальные модели домофонов, которые изначально выпускаются без дисплея в классическом дизайне, а также светодиоды компании Визит немного сложнее открывать и обходить их встроенный замок, поэтому для них рекомендуют использовать универсальный вариант ключа. Если же такого ключа у абонента нет, надо зайти в сервисное меню прибора и нажать «1». Но данная команда не всегда позволяет решить проблему: домофоны часто не имеют экрана, и пользоваться набором кодов в такой ситуации невозможно.

Как подключить – порядок действий

После изучения схемы подключения, необходимо определиться с местом, наименее подверженным влиянию погодных осадков. Согласно регламентированной инструкции требуется установить вызывную панель и надежно закрепить её болтами типа М5. Соединения осуществляются проводами, количество которых варьируется в зависимости от конкретной модели.

После сборки основной схемы, на каждом из необходимых этажей устанавливаются коммутаторы, которые будут связывать сеть приемных аппаратов в каждой квартире.

При подключении трубок обязательно определите нужный коммутатор, они могут отличаться количеством выводов в зависимости от модели коммутатора. Количество клемм, как правило, указывается последней цифрой в названии модели.

Ключевые особенности домофонов Визит

В официальной инструкции по использованию этого агрегата чётко прописаны основные меры предосторожности. Мастер должен помнить, что максимальное напряжение в агрегате не превышает показателя 18 В

Эксперты не рекомендуют проводить даже минимальное обслуживание и ремонт оборудования, если питание не отсоединено.

Все пусконаладочные манипуляции должны осуществляться исключительно специализированной компанией. Помимо этого, в инструкции чётко описан порядок всех действий. Каждый нюанс обязательно должен быть изучен перед выполнением монтажных работ. Под рукой всегда необходимо иметь схему соединения разных блоков связующего агрегата.

В инструкции к аудиотрубке для домофона Vizit производители указали графическое изображение всего процесса установки системы. Нельзя допускать попадание снега или же дождя на внешний блок вызова. Эксперты не рекомендуют применять современные электромагнитные замки, которые обладают сопротивлением выше 20 и ниже 10 Ом. Инструкция по эксплуатации в обязательном порядке включает подробное описание самых важных ключевых параметров домофона:

Масса блока.
Мощность потребления.
Напряжение блока питания.
Габариты (размер) вызывного блока.
Допустимые эксплуатационные условия (показатель минимальной и максимальной температуры воздуха, относительную влажность).

Правила эксплуатации и обслуживания

Для формирования безопасных условий и эффективной работы оборудования на весь заявленный срок эксплуатации, необходимо регулярно производить его осмотры и техобслуживание.

Сроки этих осмотров и обслуживания, регламентируются обслуживающей компанией, учитывая внешние факторы и условия работы, но не меньше чем один раз в год.

Для осуществления техосмотров и обслуживания назначаются квалифицированные специалисты, полностью ознакомленные со схемами соединения узлов системы, уникальными особенностями каждого из аппаратов, условиями эксплуатации, а также инструкциями по безопасности.

Порядок технического обслуживания заранее определен, и содержит в себе следующие виды работ:

Оценка состояния заземлений вызывного блока и монтажной кабины в полном соответствии с требуемыми ГОСТ, актуальными в стране потребления на текущий момент.
Осмотр и очистка внешних панелей вызывного блока, блока управления, доводчика двери, замка и кнопок. Оценка надежности креплений и осмотр на наличие у перечисленных выше узлов повреждений.
Диагностика состояния линий коммуникации и стабильности соединений всех устройств.
Диагностика функций системы контроля доступа по регламенту блоков этой системы.
В случае истечения срока эксплуатации у каких-либо из перечисленных выше устройств системы контроля доступа, производиться их замена.

Если при осмотре всех узлов и устройств системы после истечения срока эксплуатации явных дефектов не выявлено, а также произведена успешная проверка изоляции элементов, сопротивление в системе составляет не менее 2 МОм и напряжении 500Вольт, и система работает исправно, допускается увеличение срока их работы до 10 лет.

Это интересно: Как разобрать дверную ручку межкомнатной двери: основательный взгляд на вопрос

Набор кода домофонов VIZIT

Основная функция кодов домофонов – открытие двери при утере ключей «ТМ», или при их отсутствии.

Цели использования кодов домофонов:

Общие коды – четырехзначные. Домофоны крепятся на подъезде для всех квартирантов. Сообщается кодовый номер каждому владельцу помещения, после установки домофонов.
Индивидуальные коды – трехзначные. Сообщается номер кода домофона для любых желающих жильцов, или для абонентов всех квартир, после установки домофонов, или с помощью сервисной службы.
Стандартные коды – варианты: «423», «звездочка» — «*», «решетка» — «#», набор комбинации «12#345».

Являются одинаковыми кодами для всех домофонов «Визит». Используются работниками службы сервиса. Установка домофонов осуществляется на производстве и может меняться монтажниками после установки, на определенных объектах.

Коды сервисных режимов аппаратов – «# 999». Происходит с изданием двух кратких звуковых сигналов «пика», следующими друг за другом, и одного отдельного звукового сигнала «пика». При неправильном наборе происходит двойной кратный звуковой сигнал – «пик-пик». Набор – «1234» — мастер-код по умолчанию.

При правильном наборе сигнала набирается мастер-код, варианты: «0000», «11639», «1234», «12345», «3535», «6767», «9999». Функции кнопок на цифровых пультах домофонов:

кнопка «2» – начальная установочная кнопка для квартир;
кнопка «3» – является программным началом входных электронных ключей;
кнопка «4» – удаляет ключ из памяти аппарата;
кнопка «*» (звездочка) – выход из установленного режима или командой, отклоняющей набор кода;
кнопка «#» (решетка) — является командой выполнения установки.

Домофоны, не имеющие дисплеев, или кнопок решетки (#) и звездочки (*), нажимают кнопки – «С» и «К».

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Примеры нарушений

Размещение блока коммутации в распределительном электрощите является грубейшим нарушением. Эксплуатация такой системы опасна и может привести к выходу ее из строя, а в худшем случае поражению электрическим током пользователей этой системой или привести к пожару.

Установка блока питания с нарушениями правил эксплуатации — отсутствует крышка корпуса. К каким последствиям может привести эксплуатация данного блока?

Во-первых, блок незащищен от попадания посторонних предметов и пыли, которая при определенных условиях может быть токопроводящей. Результат — короткое замыкание и выход блока питания из строя.

Во-вторых, в низковольтном электрошкафе проходят коммуникации, принадлежащие разным компаниям. При проведении регламентных работ или прокладывании новых коммуникаций возможно повреждение элементов блока питания и выход его из строя, а также поражение электрическим током специалистов проводящих эти работы.

Нарушения правил монтажа блока управления для надлежащей вентиляции обычно приводят к перегреву блока и преждевременного выхода его из строя, а в некоторых случаях и возгоранию окружающих предметов.

Достоинства и недостатки Vizit

Специалисты, которые занимаются монтажом видеодомофонов Визит, отмечают долговечность и надежность техники. Что касается недостатков, то на них указывают исключительно среднестатистические пользователи, которые не знают всех технических особенностей монтажа, а также программирования оборудования.

Перечислим преимущества видеодомофонов “Визит”:

Устройства отвечают стандартам ЕС, России и Украины, отраслевым нормам;
Клиент сам может подобрать комплектующие системы; все зависит от потребностей в защите;
Простой монтаж, надежная защита от вандалов;
Техника может работать при экстремально низких и высоких температурах, при нестабильном напряжении.

Ко всему прочему нужно отметить наилучшее сочетание параметров “цена-качество” среди аналогов на рынке. Надежность техники позволяет не тратить средства на частые ремонты, обслуживание.

Тем не менее, эксперты называют некоторые недостатки видеодомофонов “Визит”:

Сложности при подключении переговорной трубки, если подключена система адресного вызова;
Недостаточная длина кабеля от панели вызова до блока питания;
Блок питания нужно устанавливать в непосредственной близости к двери.

Подведем итоги

Таким образом, чтобы защитить частный дом, квартиру, офис, банк или другое помещение от воров, а также просто от нежелательных гостей, необходимо выбирать только качественные системы защиты. Компания “Vizit” сегодня выпускает именно такую технику, которая характеризуется долговечностью, надежностью и простотой в эксплуатации, монтаже, умеренной стоимостью. Это идеальный вариант, который поможет решить любые задачи в плане обеспечения безопасности.

Очевидно, что самостоятельно установить видеодомофон в офисе или банке, в другом учреждении или многоквартирном доме вряд ли получится. Дело в том, что здание или дом могут быть оборудованы прочими устройствами. Чтобы не нарушить их работоспособность, целесообразно обратиться к профессионалам. В кратчайшие сроки они помогут подключить любой видеодомофон, настроив его индивидуально под того или иного пользователя.

Цена современного видеодомофона “Визит” на рынке – умеренная, так что каждый сможет позволить себе качественную технику для защиты. Идеальный вариант – покупка готового, укомплектованного оборудования, настроенного под среднестатистического пользователя. Издержки на монтаж, настройку и обслуживания у такой техники – минимальные.

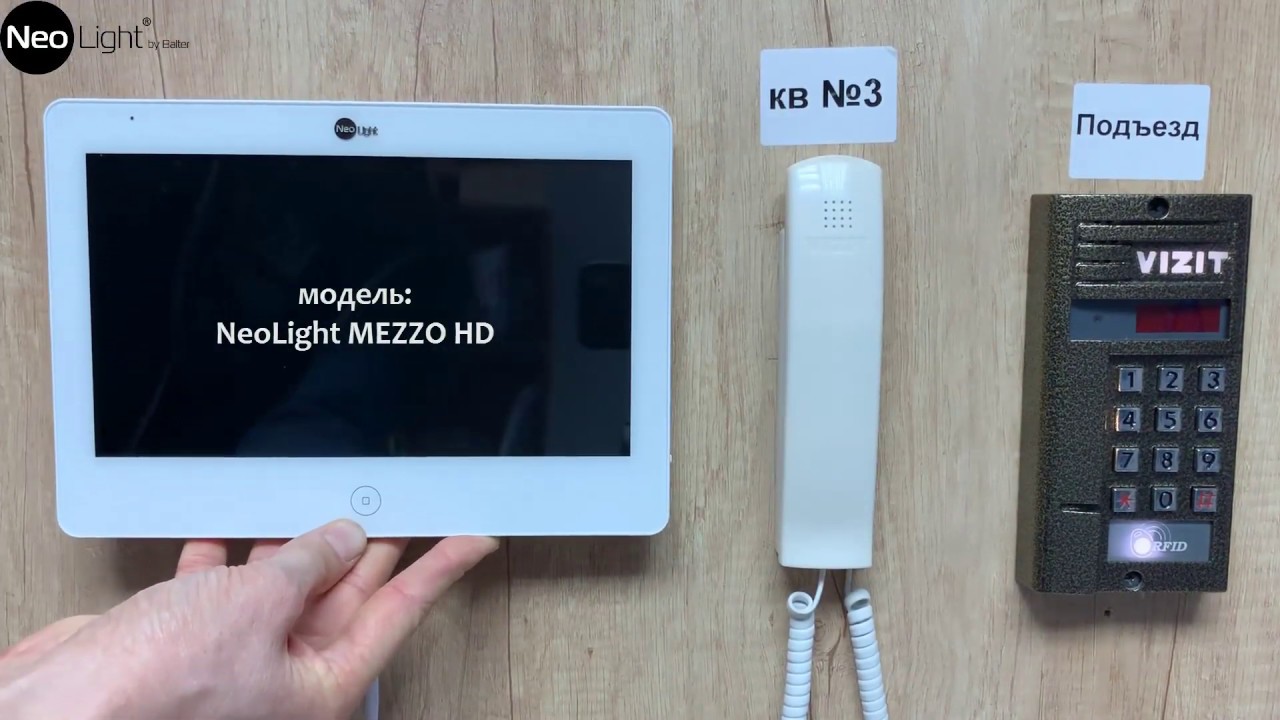

Как подключить видеодомофон к VIZIT своими руками.

Если не проходит вызов в вашу квартиру

Скорее всего, это сделала так называемая «домофонная мафия», чтобы заставить вас платить за навязанную ранее услугу. Делают они это прямо не заходя в подъезд, изменяя настройки домофона с помощью мастер-ключа.

Но это, к счастью, легко поправимо.

Итак, чтобы подключить отключенный домофон Vizit, действуем следующим образом.

Ищем в подъезде блок управления домофоном. Обычно, это какой-нибудь серый металлический ящичек с замочком, как в магазинных камерах хранения или как у некоторых почтовых ящиков. Открываются такие замки на удивление легко, достаточно несколько секунд поковыряться внутри чем-нибудь подходящим. В моем случае ящик вообще был не заперт. Внутри ящика вы должны увидеть блок БУД-301 (или БУД-302). Выглядит это приблизительно вот так:
Откручиваем винты, удерживающие крышку, и внутри на плате переставляем перемычку из положения «WORK» в положение «PRG». Отключать питание домофона НЕ НАДО!
Теперь спускаемся к входной двери и набираем на клавиатуре:

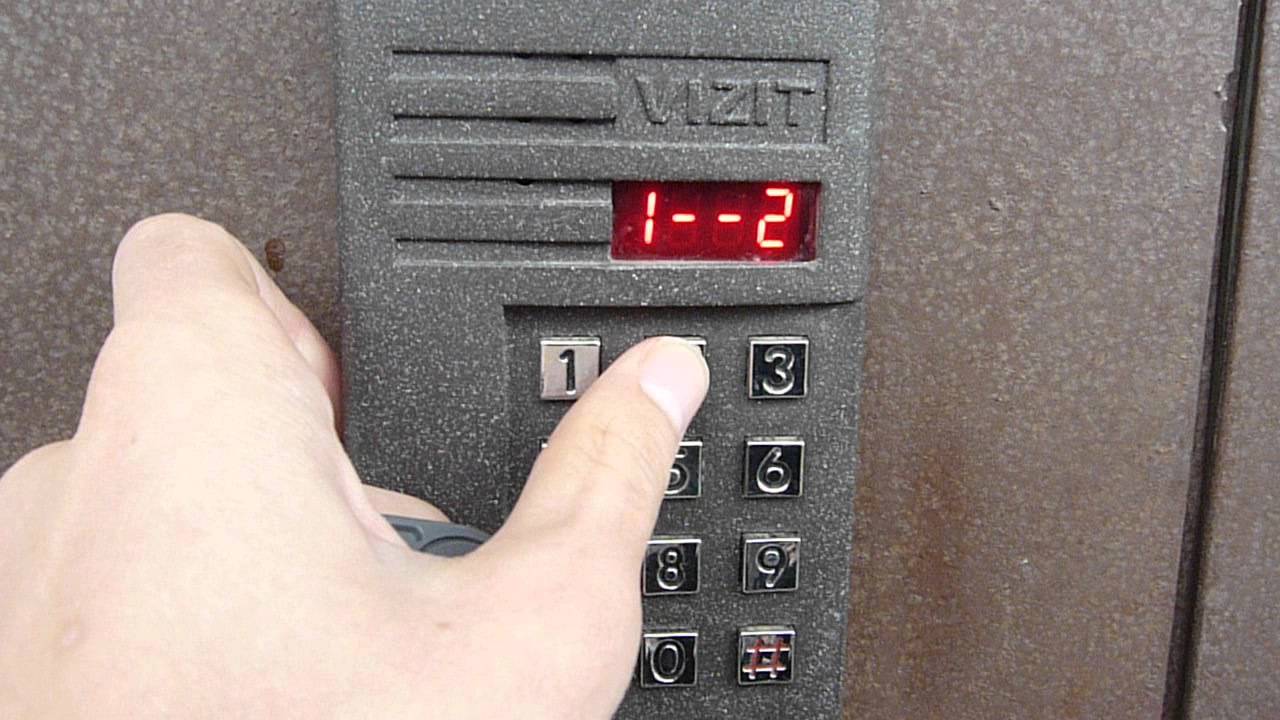

#999 (домофон два раза пикнет и на экране загорится «1—2»)1 (мы вошли в режим сервисных установок, будет один писк и индикация «P_SЕ»)8 (вошли в режим включения/выключения вызова в квартиру, появится надпись «SE_8», прозвучит одиночный сигнал и сразу высветится « А_»)НОМЕРКВАРТИРЫ (от одной до трех цифр)# (пропускаем решетку, если был введен трехзначный номер квартиры)1 (включили вызов в квартиру, при этом на индикаторе загорится «On» и домофон два раза пикнет)* (звездочка для сохранения всех установок)

Вот и все!

Убеждаемся, что домофон удалось разблокировать (вызов в квартиру работает), и возвращаем перемычку на плате БУД на место. А то домофонщики пропалят ваши манипуляции и придумают какую-нибудь другую каверзу.

Еще раз, без лишних комментариев. Для включения вызова набираем:

#999 1 8 00# 1 *

Вместо 00 нужно подставить номер своей квартиры. Потом вернуть перемычку в режим «WORK», закрыть крышку и тихо уйти.

Что делать, если не работает ключ

Это опять же проделки «домофонной мафии». Они просто стирают из домофона информацию о ваших ключах и все.

Проблему можно решить двумя способами:

попросить у соседей один из ключей и пойти сделать пару-тройку копий для себя и членов своей семьи. По городу полным-полно умельцев, оказывающих такую услугу. Преимущество данного метода в том, что вас уже больше никогда не отключат;
снова записать все ваши ключи в память домофона. Для этого опять потребуется доступ к блоку управления (БУД), чтобы переключить его в режим программирования (как это делается, читаем чуть выше).

Независимо от того, какой способ вы выбираете, действуем следующим образом.

Вскрываем БУД, ставим перемычку в положение PRG, идем вниз и переводим домофон в режим сервисных установок:

#999 (дважды прозвучит сигнал) 1 (одиночный писк) 3 (снова писк) НОМЕРКВАРТИРЫ#

После того, как введен номер квартиры и решетка (если номер 3-значный, то решетку нажимать не надо), должен прозвучать одиночный сигнал. Это означает, что все ОК, память свободна и готова к записи ключа. Если же вы услышите четыре сигнала подряд, и на индикаторе загорится слово «FULL» — значит, записать ключи не получится, придется сначала очистить память.

После одиночного звукового сигнала прикладываем ваш ключ к считывателю. Вы должны услышать двойной писк и на индикаторе увидеть надпись «YES». Значит, ваш ключ успешно записался в память. Прикладываем следующий ключ, потом – следующий и т.д.Когда ключи закончатся, обязательно нажать звездочку * (это чтобы все настройки сохранились). И также обязательно вернуть перемычку обратно, чтобы скрыть следы вмешательства.

Точно также можно добавить еще один ключ. Допустим, вы хотите, чтобы ваш друг мог беспрепятственно заходить в подъезд, используя ключ от своего дофомона Визит. В таком случае можно просто войти в режим записи ключей, как описано выше, и добавить его ключ. Все ранее записанные ключи сохранятся (т.е. записывать каждый раз все ключи с самого начала не нужно).

P.S. Мне одному кажется странным, что весь наш дом должен платить кому-то за какое-то мифическое обслуживание? Я, например, вообще ни разу не видел, чтобы кто-то проводил какие-то работы с нашим домофоном (ну там, смазывал чего-нибудь, регулировал, красил).

А самое странное, что какая-то шаражкина контора считает себя вправе препятствовать людям попадать к себе домой. Еще мне непонятно, на каком таком основании они вообще вмешиваются в работу домофона? Он принадлежит жильцам нашего подъезда, мы его покупали за свои деньги, так что не надо в него пальцы сувать.

Универсальный ключ

Почти на каждом углу сейчас можно увидеть отдельно стоящие палатки или маленькие фирмы, занимающиеся изготовлением ключей. Таких фирм много и в интернете, стоит только порыться в поисковой системе – доставка курьером или почтой осуществляется без проблем, за дополнительную плату.

Помимо дубликатов обычных квартирных ключей, здесь также изготавливают домофонные ключи-таблетки. Если вас интересует ключ именно от вашей домофонной двери – можно позвонить в службу, которая занималась установкой вашего аппарата.

Обычно номер техподдержки указывается прямо на самом домофоне, на специальной табличке, или имеется в закромах у управдома или старшего по подъезду. Однако, если вам интересен универсальный ключ от домофона – можно обратиться в такую фирму.

Универсальные ключи бывают основных трех видов:

те, которые работают с системами фирм независимо от города,
те, которые работают в пределах конкретного города,
и даже те, что работают только в определенной части определенного населенного пункта. Фирмами такие ключи изготавливаются как раз для работников спецслужб, которым необходимо по долгу службы попадать в закрытые подъезды для проведения уборочных, ремонтных и других видов работ.

Важно знать, что изготовление таких ключей не противоречит закону. Более того, в аварийных ситуациях такими «домофонными таблетками» пользуются сотрудники полиции, ЖЭКа, скорой помощи и многих других служб

Универсальный ключ выглядит, как обычный домофонный ключ. Основное отличие состоит в том, что открывает он домофоны сразу нескольких марок. Обычно это основные фирмы, включая вышеупомянутый Vizit.

Помимо общих универсальных ключей не так давно появились так называемые «районные», особенно это востребовано в больших городах, где, как правило, из-за больших масштабов, город делится на районы обслуживания домофонными фирмами точно так же, как и, например, интернет-провайдерами. Районные ключи, по гарантиям производителей, открывают более 85% домофоном указанного района города.

Стоят такие ключи в пределах до пятисот рублей, в зависимости от фирмы и способностей. Самые простенькие универсальные ключи можно изготовить от двухсот рублей за штуку, за оптовые заказы изготовители предлагают скидки.

Хотелось бы также заметить, что если вы сами решили заняться изготовлением подобных ключей, то – это будет абсолютно легальным бизнесом. Однако, если вы умышленно продаете такой ключ человеку, который собирается совершить преступление, то в таком случае существует вероятность привлечения за соучастие.

Такими ключами также пользуются рекламные агенты, курьеры, работники, раздающие листовки по почтовым ящикам и иже с ними.

Коды для домофона

Все устройства подобного типа поддаются программированию, что позволяет отключить защиту устройства. Достаточно ввести нужный код.

Для старых моделей

Для новых моделей

Но стоит помнить, что эти коды стандартные и их часто заменяют работники фирмы, чтобы защитить своих пользователей от взлома. Если же сейчас именно такой случай, не стоит огорчаться. Есть ещё один способ попасть домой без взлома двери.

Код #999 позволяет зайти в меню для введения новых настроек. Если комбинация сработала, последуют два сигнала. Теперь вы имеете возможность ввести мастер-код: 9999, 6767, 11639, 3535, 12345, 0000. Также можно попробовать установить свой пароль:

Войдите в меню.
Нажать «2».
Пауза.
Нажать «#».
Пауза.
Нажать «3535» (это просто откроет двери).
Приложить новый ключ к устройству и нажать «3» (для запрограммированния нового ключа).
Нажать «4» (для удаления всех ключей с устройства).
нажать «*» (для выхода из режима).
нажать «#» (для подтверждения действия).

Способ самостоятельной установки индивидуального кода

При необходимости изменения или переустановки индивидуального кода домофона квартиры, существует возможность выполнить процедуру установки самостоятельно. Следует иметь помощника у переговорной трубки аппарата в помещении.

Последовательная способ установки:

Набирается на входной двери, на клавиатуре домофона код квартиры.
При сигнальном вызове, помощник снимает трубку аппарата и 6 раз последовательно нажимает и отпускает клавишу «ОТКРОЙТЕ ДВЕРЬ», в пределах 5 секунд.
Необходимо дождаться на дисплее домофона 6-ти разового повторения «ЖДИТЕ ОТВЕТА», а затем «ВХОДИТЕ».
Следом за 6-ти разовым нажатием клавиши «ОТКРОЙТЕ ДВЕРЬ», появится «НАБРАТЬ НОМЕР КВАРТИРЫ», произойдет сигнал «пик», указывающий на готовность записи новой комбинации кода домофона. При этом поддерживается двухсторонний голосовой режим связи с помощником.
Следует произвести новой код домофона, и сразу сообщить помощнику об окончании процесса. Помощник нажимает «ОТКРЫТЬ ДВЕРЬ», автоматически в память домофона записывается набранная цифровая комбинация, подтверждающая свою запись однократным звуковым сигналом.
Помощнику необходимо повесить трубку на аппарат.

Выключение индивидуального кода домофона производится набором – «0000». При выключении кода, наружный звуковой сигнал квартиры остается.

Основные модели, их назначение и особенности

Модельный ряд домофонов фирмы Vizit представлен в поколениях и сериях, различия между которыми, обусловлены возможными модификациями, количеству единовременных абонентов, степенью защиты и целью назначения. Выглядит это так:

Серия SM и N для вызова ста единовременных абонентов – используется в многоквартирных домах и подразделяются на модели БВД: SM101T, SM101R, и N101RTCP без использования камер. Оснащены подсветкой клавиш, и подразумевают оснащение до шести ста ключей. Имеют модификацию с оснащением встроенной камеры – модель N201FCP, с функцией вызова двух ста абонентов.

Многофункциональная серия БВД 300 – включает в себя такие модели как:

БВД 306 – для вызова от двух до шести единовременных абонентов, в зависимости от модификации.

БВД 310 – для вызова от двадцати до восьмидесяти абонентов.

БВД 313, 314, 316, 323 – для использования как в частном доме – офисе, так и в многоквартирных домах. Отличительной особенностью является повышенные защитные функции в зависимости от конкретной модели и модификации.

Серия 400 Comfort – новейшая линейка домофонов для использования в частных и многоквартирных домах, офисах, отелях и предприятиях, при единовременном вызове до двух ста абонентов в зависимости от модификации.

– БВД 403A, 411A, 405A,405A-2,405A-4 – без использования встроенных камер.

– БВД 403CPL,410, 405CP1,405CP-2,405CP-4,444-1,2,4 – с встроенными камерами.

Число единовременных абонентов указано в виде последней цифры.

– БВД – 431, 432. Вызов до двух ста абонентов.

Классификация домофонов производиться по трем признакам:

1.По средствам связи

Звуковые домофоны – с функцией голосовой связи;
Видео домофоны – с возможностью вывода картинки на экран, с целью визуального опознавания посетителей.

2.По числу возможных абонентов

Многоквартирный – комплексная система, с возможностью обслуживания до двух ста абонентов в одном здании.
Для одного подъезда – от десяти до ста абонентов.
Офисный (или групповой) – от одного до шести абонентов.
Индивидуальный – при обслуживании одного абонента, например, в частном доме.

3.По типу соединения основных и внешних блоков, от внешней двери к внутренним

С использованием двух проводов – цифровой метод пересылки сигналов, голосовой информации, адресов и команд.
Матрично-координатный метод, с использованием двадцати проводов (в основном для видео домофонов).

Заключение

Проанализировав модельный ряд домофонов от компании Vizit, вы точно найдете вариант подходящий именно вам, ведь они представлены в широком спектре, для любых целей и назначений. Технологические характеристики современных моделей данной фирмы находятся на высоком уровне, а многолетний опыт работы позволяет гарантировать исправное функционирование на протяжении всего срока эксплуатации.

Необходимо отметить также, что в случае ремонта и замены элементов системы, рекомендуется использовать только оригинальные запчасти и инструменты, а также следить за регулярностью проводимых техосмотров, ведь в случае если условия эксплуатации будут грубо нарушены, могут возникнуть проблемы с дальнейшим гарантийным обслуживанием.
