Водосточная система кровли: конструктивные элементы, правила расчёта, монтажа и ремонта

Материалы

Чаще всего используются металлические и пластиковые системы.

У пластиковых изделий вес небольшой, они не подвержены коррозии, имеют привлекательный внешний вид. Минусом является низкая устойчивость к повреждениям, перепадам температуры.

Металлические системы обладают высокой прочностью. Они не реагируют на температурные перепады. Минус – большой вес, высокая стоимость. Элементы могут быть стальными, алюминиевыми, медными, цинк-титановыми.

• Как сделать коптильню холодного копчения — различные варианты и подробные инструкции как сделать самостоятельно! (фото и видео)
• Форма для дорожек — стоит ли применять и почему?! Узнайте ответ на этот вопрос в обзоре и смотрите инструкции для работы с формой на фото.

• Водоснабжение на даче своими руками — как его правильно сделать и все что нужно знать для правильного водоснаснабжения (фото и видео)

Водосток своими руками

Два основных метода построения системы водоотвода, какой из них организован, зависит лишь, от выполнения архитектуры крыши здания. Разновидности водостока:

• Внутренняя система водоотвода
• Наружная система водостока

Монтаж внутренней системы водоотвода производится при плоской архитектуре крыши дома. Организация данного метода сложна и трудоемка. Есть случаи использования в суровых климатических условиях.

Конструктивно данный водосток выполнен из:

• Трубопровод
• Коллектора
• Приемной воронки
• Технологических отверстий для регламентной чистки системы

Наружная система водостока на порядок легче в конструктивном плане, монтаже и менее трудоемка, вследствие, чего более распространенная при изготовлении водостока своими руками. Состоит из следующего:

• Воронки и соединители трубопровода;
• Трубопровод;
• Желоба, разнообразной формы;
• Элементы крепления

Элементную базу для наружного водостока можно сделать своими руками, поэтому данный способ пользуется такой популярностью в строительстве.

При монтаже наружного водостока все детали могут изготавливаться самостоятельно, доступными и распространенными материалами являются:

• Металл;
• Поливинилхлорид (пластик)

При наличии кровли, которая защищена мягкой черепицей, чаще используют водосточные системы, которые изготовленные из пластика.

Самое большое распространение получила листовая оцинкованная сталь, связано это с длительным сроком эксплуатации, а также простотой и легкостью при работе с ней.

При изготовлении водостока своими руками необходимо подготовить следующий инструмент:

• Разметочный инструмент
• Ножницы для резки металла
• Несколько молотков
• Вальцовочный инструмент
• Формы для изготовления желобов

Для минимального расхода материалов и времени, рассмотрим процесс поэтапно:

1. Проведение точных расчетов элементов водостока (физические размеры)
2. Изготовление желоба. Полукруглый желоб использовать более предпочтительно, так как у него лучшие свойства для удаления различных осадков. Самым простым способом по изготовлению полукруглого желоба является оцинкованная труба, которая разрезается пополам без особых усилий.
3. Готовые желоба монтируются при помощи держателей, которые надежно его зафиксируют, установку необходимо проводить с уклоном в одном направлении по всему периметру.

1. В нижних точках водостока относительно общего уровня устанавливаются воронки. Они будут обеспечивать попадание дождевой воды и других осадков в сточную трубу. Воронка имеет более сложное конструктивное исполнение и состоит из:

Количество воронок зависит от площади крыши, их можно монтировать на углах строения, возможно, что одна воронка смонтированная на два желоба справится с количеством атмосферных осадков. Необходимо установить заглушки на тех краях, где отсутствуют воронки. Проделывается это во избежание вытекания жидкости при обильном выпадении атмосферных осадков. Маленькая хитрость, которой прибегают, одна из сторон делается более узкой, что позволяет ускорить и облегчить процесс сборки конструкции и повышает её прочность. Крайний этап, это монтаж водосточных труб. Используем при этом крепежные элементы

Очень важно помнить, что нижний край необходимо оборудовать сливным коленом, направив его от фундамента строения. Подводя итоги, водосточная система своими руками из канализационных труб не требует больших капиталовложений, а также её можно смонтировать самостоятельно, затратив на это небольшое количество времени

Подводя итоги, водосточная система своими руками из канализационных труб не требует больших капиталовложений, а также её можно смонтировать самостоятельно, затратив на это небольшое количество времени.

Монтажные работы по установке водостока

Из инструментов понадобятся, шуруповерт с перфоратором для бетона или кирпича, строительный уровень с отвесом, карандаш, рулетка и шнур, плоскогубцы и молоток, стремянка, киянка.

Чтобы установить кронштейны необходимо:

1.На углах ската крыши отмечают точки для самых дальних кронштейнов.

2.Прикрепляют один кронштейн к доске лобовой.

3.На другую сторону основания крепят дальний крюк с углом наклона до пяти миллиметров на метр погонный.

4.Между крепежами протягивают шнур и в линию устанавливают все оставшиеся крюки.

Внимание! Веревку сразу убирают, как только расставят все крюки. Установка желобов. Желоб начинают прокладывать с места, где присоединяется вертикальная труба отвода воды

Заранее надо подготовить отверстие для воронки при помощи ножовки, заточив хорошо края. Применяя соединители, смонтировать переход между трубами и лотками. Далее необходимо снабдить заглушкой край дальнего желоба. Проложить в кронштейны все желоба, нахлестывая детали друг на друга около десяти сантиметров. Между соединениями проложить резиновые уплотнители

Установка желобов. Желоб начинают прокладывать с места, где присоединяется вертикальная труба отвода воды. Заранее надо подготовить отверстие для воронки при помощи ножовки, заточив хорошо края. Применяя соединители, смонтировать переход между трубами и лотками. Далее необходимо снабдить заглушкой край дальнего желоба. Проложить в кронштейны все желоба, нахлестывая детали друг на друга около десяти сантиметров. Между соединениями проложить резиновые уплотнители.

Установка труб по вертикали. Первым делом устанавливают хомуты. Отбивают линию на стене, спущенную от воронки с помощью отвеса. Расстояние между хомутами не более десяти сантиметров.

Дальше необходимо соединит все элементы по горизонтали и вертикали, смонтировать отметы.

Внимание! Если уровень снега в регионе превышает средний, то по водостоку стоит установить контур обогрева

Монтаж

Рассмотрим особенности сборки и установки металлических систем со всеми нюансами и предостережениями от ошибок.

Желоб

Установка желоба начинается с разметки. Имея необходимый инструмент, этап не займет много времени.

Кронштейн

Крепление кронштейнов или  поддерживающих скоб осуществляется на край стропил или установленную на фасаде лобовую доску с помощью саморезов.

Расстояние между крюками не должно превышать 50см. Первый крепеж устанавливается на расстоянии 15см от крайней кромки кровли.

В местах стыка водотока крепления устанавливаются с двух сторон от соединительного элемента на расстоянии 15 см, это обеспечит надежность и исключает протечки

Скат кровельного покрытия опускается к желобу, закрывая его на 1/3 ширины. В различных случаях приемлемо использование длинных или коротких кронштейнов.

Раскрой лотков

Производиться с помощью  ножовки по металлу, край обрабатывается напильником. Будьте осторожны, не повредите защитного покрытия.

 Вырез под воронку

Производится путем наложения и обведения отверстия воронки на нижней части водопротока. Работу производят ножовкой по металлу, это позволит выполнить прорезь наиболее аккуратно. Загните края среза по направлению к воронке для более надежного и плотного прилегания звеньев.

 Установка водостока в подготовленные крюки и их крепление в замках, комплектация воронками.

 Следующим этапом сборки горизонтальных лотков является монтаж заглушек.

Следуя простым правилам, крепление желобов не вызовет осложнений.

Водосточный стояк

Расстояние от фасада здания до водосточной трубы составляет 7-10см. Крепление производиться в хомуты. Желательно, чтобы они были одного производителя и материала с остальным механизмом водозабора.

Этапы работ.

1. Разметка позволит произвести монтаж быстрее. Для этого используйте уровень и отбивочную нить.
2. Крепление нижнего и верхнего хомута на отмеченной вертикале саморезами. Расстояние 15 см от концов водосточной трубы.
3. Стыковка отводных элементов: колено, поворот.
4. Крепление всех хомутов на вертикали с шагом 1,5 м друг от друга.
5. Установка трубы в посадочные места, предварительно освободив ее от защитной пленки. Затяжка вертикального элемента в хомутах.

Заключительным этапом сборки металлического водостока является проверка. Каждый узел проверяется отдельно. Для этого с самой высокой точки организуется подача воды из шланга или ведра.

Правильность собранной системы определяется отсутствием протечек и достижением жидкости конечной точки водостока.

• Отдавая предпочтение тому или иному металлу, не экономьте на комплектующих того же производителя и материала. Использование несовместимых металлов сокращает эксплуатационные показатели и эстетичный вид всей конструкции.
• Физические свойства металла изменяются в зависимости от температуры, этот фактор следует учитывать при монтаже.
• На каждый горизонтальный лоток приходиться одна водосборная воронка и вертикальный стояк.

Водостоки: руководство к выбору

Система водоотведения здания может быть изготовлена из различных материалов, имеющих свои преимущества и недостатки. Как правило, здесь все зависит от материальных возможностей и дизайнерской идеи владельца дома. Перед тем как выбрать водосточную систему, необходимо иметь в виду некоторые особенности:

• Пластик – дешевый, долговечный, устойчивый к щелочной среде материал. Прост в монтаже – соединяется при помощи клея или раструбом с уплотнительным резиновым кольцом. Пластиковый водосток обладает хорошими шумопоглощающими свойствами при сроке эксплуатации до 25 лет. Недостаток – возможный разрыв труб в результате застоя воды зимой.
• Металлические водостоки – производятся из оцинкованной стали с нанесенным на нее цинковым или полимерным покрытием. Они устойчивы к коррозии, более трудоемки при монтаже и не имеют шумоизолирующих свойств по сравнению с ПВХ. Выпускаются прямоугольной или круглой формы различных цветов, срок службы более 15 лет.
• Медь – имеет презентабельный внешний вид, устойчива к коррозии, в процессе установки элементы водосточной системы сращиваются с помощью пайки. В процессе эксплуатации ее поверхность покрывается патиной и темнеет. Несмотря на то, что медь – материал весьма дорогостоящий, ее долговечность полностью компенсирует этот недостаток. Срок службы водостоков достигает 150 лет.

Выбор водостока напрямую зависит от того, каким материалом покрыта кровля здания. Если на крыше уложена медная черепица, то и водоотвод изготавливается из меди, аналогично поступают в случае с титановыми и цинковыми сплавами.

Однако есть универсальные материалы для покрытия кровли и отделки фасада, позволяющие устанавливать водосток для крыши в соответствии с желаниями владельца дома. К примеру, если фасад здания покрыт сайдингом, а кровля не из металлочерепицы и не фальцевая, то система водоотведения может быть выполнена как в пластике, так и в оцинковке.

Типы и классификация водостоков

Устройство водосточной системы может быть выполнено в одном из трех вариантов:

1. Неорганизованный – сток воды с кровли прямо на землю. Влечет за собой сырость стен и разрушение фундамента.
2. Внутренний – предотвращает замерзание воды в трубах при отрицательных температурах. Применяется в основном в северных широтах.
3. Организованный – система водостока с крыш, оснащенная желобами и трубами, по которым вода стекает в канализацию. Данный вариант наиболее распространен в центральных регионах.

Расчет площади крыши

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.

Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Из каких материалов изготавливают водосточные системы

Как правило, водосточные конструкции бывают металлическими, пластиковыми, либо применяют комбинирование материалов, когда элементы из металла покрывают полимерами. Все материалы имеют свои достоинства и недостатки.

Металлические водостоки

Металлические элементы выполняют:

1.из стали.

2.из алюминия.

3.из меди.

Оцинкованные изделия из стали стоят недорого, имеют долгий срок службы, переносят большие перепады температур, не портятся под воздействием солнца.

Полимерное покрытие

Металлические водосточные системы, покрытые полимерными материалами широко применяют для установки на кровле, выполненных с помощью металлочерепицы. Материал крыши и водостока имеют одинаковый срок износа, следовательно, замену всей кровельной конструкции придется делать в одно время.

Водостоки, вылитые из меди, украшают фасад здания и практичны в применении. Через некоторое время на поверхности образуется патина, и изделия не окислятся. Элементы водостока тяжелые и дорогие.

Пластиковые водостоки

Во время обустройства водостоков в загородном доме применяют изделия из пластика.

Как материал, пластик имеет свои плюсы:

1.Изделия выполнены качественно, имеют соответствующую цену. Элементы водостока из пластика стоят дороже металлических оцинкованных, но считаются более дешевыми по отношению к другим.

2.Пластик имеет большое разнообразие цветового решения.

3.Обладают шумоизоляцией.

4.Не подвергаются образованию коррозийных изменений.

5.Монтаж элементов легко произвести своими руками.

Из недостатков можно отметить, что изделия хрупкие, не переносят очень низкие температуры. Чтобы не перегружать водостоки из пластика во время сезонного таяния снега, нужно на кровле монтировать снегозадержатели.

Водостоки из пластика выполняют из винила и поливинилхлорида, которые специально для этой конструкции изготавливаются по особой технологии. Винил выдерживает крайние степени механического воздействия, способен после ослабления нагрузки восстанавливать свои формы, не ломается. Пригоден для районов с обильным выпадением снега, где нагрузка на водостоки способна поломать изделия из металла.

Типы водостока

Основная задача водостока – собрать и отвести атмосферную влагу как можно дальше от постройки. От того, насколько правильно вы сделаете водосток, будет зависеть срок службы фундамента, так как воздействие влаги при неправильном устройстве водосточной системы – основная причина преждевременного разрушения основы дома, теплоизоляции и облицовки фасада. Самым популярным типом является наружный водосток, когда основные элементы (трубы, желоба, сливы) устанавливаются по периметру крыши, а вода сливается благодаря наклону.

Наружный водосток обладает основным преимуществом – незначительными финансовыми расходами на монтаж, так как воду собирает в потоки кровельный материал (профнастил, керамическая черепица, металлочерепица). Однако при выборе наружной системы обязательно надо учесть, что правильная установка водостоков своими руками включает проведение мероприятий по отводу воды от фасада, цоколя и фундамента: вынос карниза, изготовление фартука из кровельной стали, прочее.

Установка вертикальных водоотводов

Сложность работ в том, что вертикальные отводы имеют несколько углов для соединения с воронкой. Количество различных поворотов зависит от архитектурных особенностей здания.

Шаг 1. Замерьте расстояние от воронки к стене дома, подберите два угла и замерьте длину муфтовых отрезков. Недостающее расстояние следует увеличивать куском прямой трубы. Он отрезается ножовкой или болгаркой, края нужно очищать от заусениц.

Предварительная сборка деталей без клея

Замеры

Шаг 2. Приклейте верхнее колено к воронке, остальные следует только вставлять. Верхнее колено делается неразборным по одной причине – в этом месте невозможно прикрутить хомут, колено держится только на воронке.

Нанесение клея

Соединенные элементы

Шаг 3. Отметьте места крепления хомутов для труб. Делать это можно двумя способами. Первый – отбить вертикальную линию по всей высоте дома и на ней высверливать на нужном расстоянии отверстия под хомуты. Второй – при помощи уровня отмечать точки установки элементов поочередно для каждого хомута, уровнем выдерживать вертикальность положения. Оба метода имеют свои преимущества и недостатки, принимайте решение на месте с учетом своей квалификации.

Отметка положения хомутов для труб

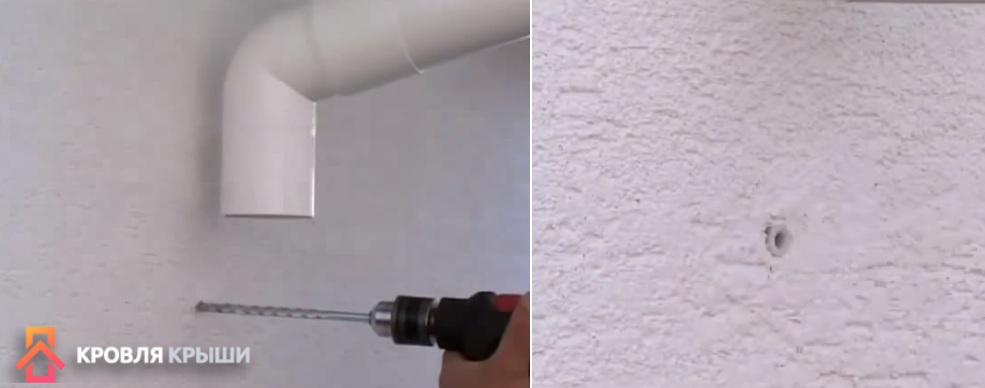

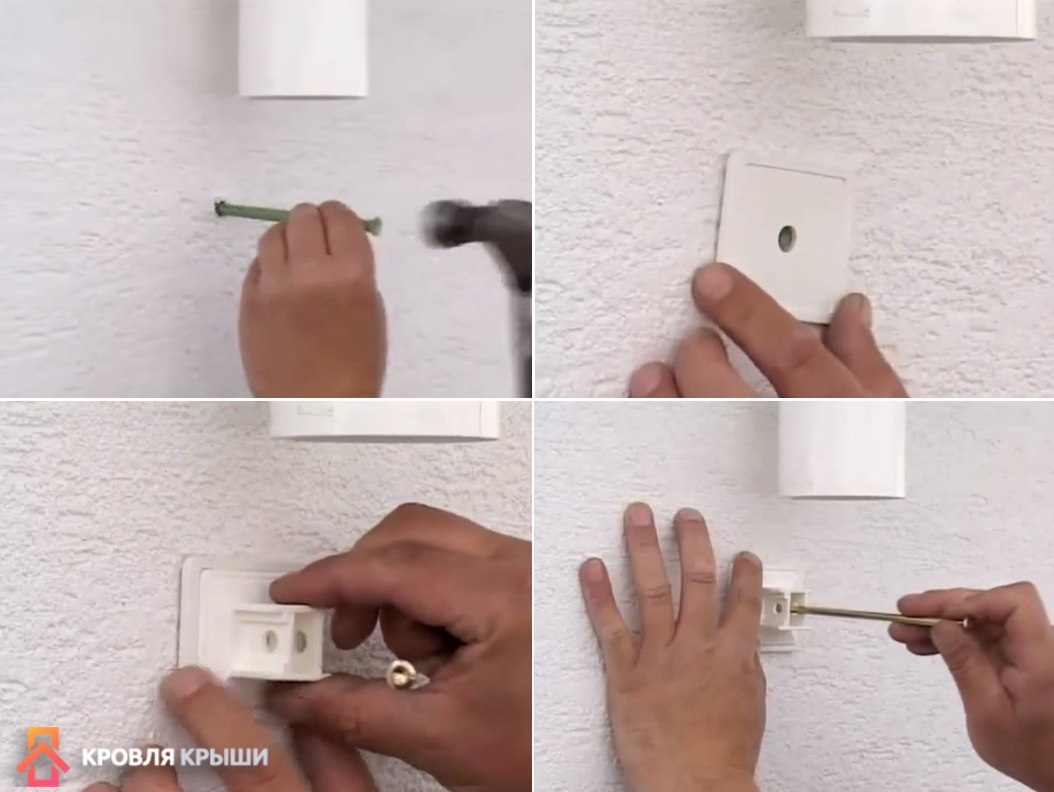

Шаг 4. Высверлите отверстие под пластиковый дюбель, закрепите основание хомута

Работайте осторожно, при чрезмерных усилиях пластик может дать трещину, придется элемент заменять новым

Сверление отверстия под дюбель

Если стена дома имеет слой изоляции из пенопласта или минеральной ваты, то длина дюбеля должна увеличиваться с таким расчетом, чтобы в твердой стене было отверстие глубиной не менее 3 см.

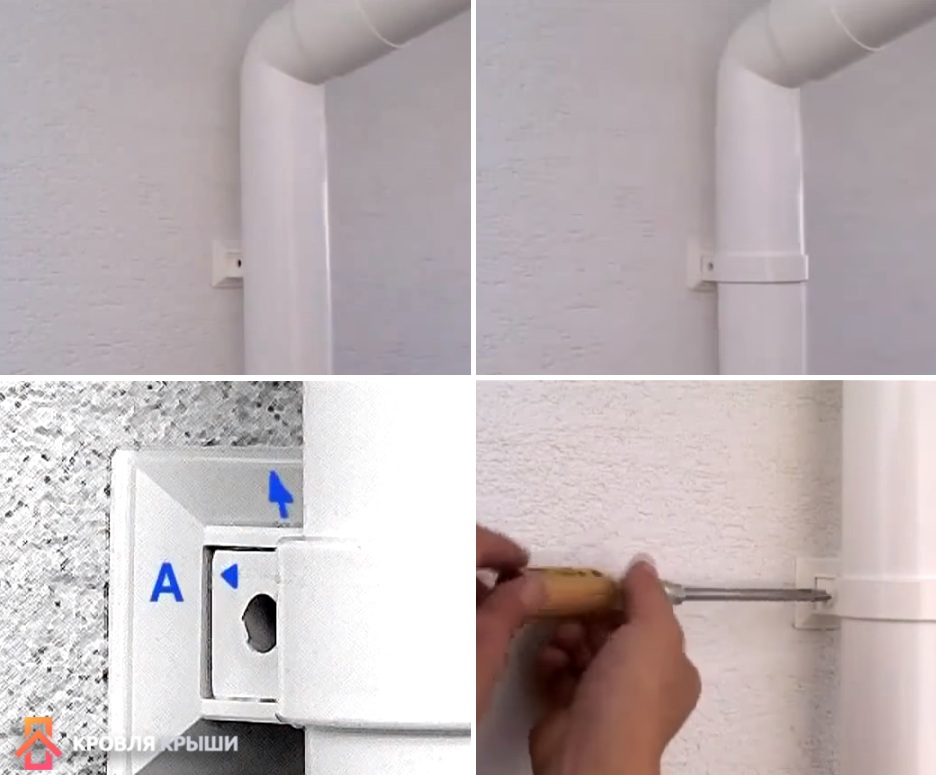

Шаг 5. Вставьте трубу в угол и зафиксируйте ее положение хомутом. Производители рекомендуют на одном целом отрезке трубы устанавливать не менее двух хомутов, получится около каждой муфты по два с каждой стороны.

На пластиковых хомутах есть буквенные обозначения. Верхний хомут прикручивается таким образом, чтобы стрелка указывала на букву «А» на подставке.

Положение «А»

Нижний хомут фиксируется в положении «В», на эту букву должна указывать стрелка. Дело в том, что держатели хомутов имеют различную толщину упорных поверхностей, стрелка указывает на усиленную, именно в этом направлении будут действовать основные усилия.

Процесс установки крепежа

Положение «В»

Если в связи с особенностями размеров здания требуется соединение двух труб, то в муфте обязательно следует оставлять зазор для их свободного перемещения. Ширина зазора не менее двух сантиметров.

Ширина зазора

Монтажные работы заканчиваются приклеиванием колена для подачи воды на отмостку, в приемник мелиоративной системы или в емкость для сбора дождевой воды. Потом ее используют для полива или в иных хозяйственных целях.

Колено для подачи воды на отмостку

Из чего состоит водосточная система

Итак, водосток – это система отвода дождевой и талой воды с крыши строения. Состоит она из двух частей:

• горизонтальной, основным элементов которой выступают желоба;
• вертикальной, где основной элемент – трубы.

Соединяются обе части между собой водосборными воронками. Их количество определяется количеством трубных стояков. Но об этом чуть ниже.

Все элементы водосточной системыИсточник deal.by

Кроме этих трех изделий в конструкцию водостока также входят:

• Заглушки, которые устанавливают на концах горизонтальной части. С их помощью закрывают торцы первых лотков, для того чтобы вода не переливалась.
• Углы желобов, с помощью которых соединяются две горизонтальные части лотков, расположенных на соседних скатах кровли. Обычно их применяют на четырехскатных крышах.
• Кронштейны. Это крепежные изделия, на которые укладывают желоба. Здесь огромное разнообразие конструкций, которые используются в разных ситуациях, связанных с чисто конструктивными особенностями кровельного сооружения.
• Сетчатая ловушка для мусора. Это цилиндрической формы сетка, которую укладывают прямо в желоба. Ее назначение – не дать мусору, листьям и веточкам проникнуть в водосточную систему, от чего последняя замусоривается и забивается.

Защитная сетка водостока внутри желобовИсточник realmi-ural.ru

• Защитная сетка. Ее вставляют в водоприемную воронку, чтобы мусор не проник в трубный стояк.
• Колено – это трубный элемент с изгибом или в 45, или в 90°. Применяется, если есть необходимость по стене провести трубный стояк с учетом архитектурных особенностей фасада здания.
• Сливной патрубок. Устанавливают его в самом конце трубного стояка. Его задача – направить стекающую воду в ливневую канализацию или в лоток, отводящий воду от фундамента.
• Хомут – крепежное изделие, с помощью которого трубы водостока крепятся к стене.

Хомут для крепления трубы водосточной системыИсточник ws-stroi.ru

Как видите, элементы водосточной системы кровли – это немалое количество отличающихся друг от друга изделий. Изготавливаю их:

• из оцинкованного рулонного листа стали, который окрашивают или покрывают полимерным составом;
• из меди;
• из алюминиевого сплава;
• полимера, обычно из ПВХ.

Все представленные на рынке водосточные системы соответствуют требуемым нормативам. Но среди выше обозначенных вариантов медные – самые красивые, но и самые дорогие. Последнее время все большую популярность завоевывают пластиковые изделия, которые изготавливают из высокопрочного поливинилхлорида. Пластик не гниет, не коррозирует, не изменяет своих свойств под действием природных нагрузок. Срок службы до 25 лет.

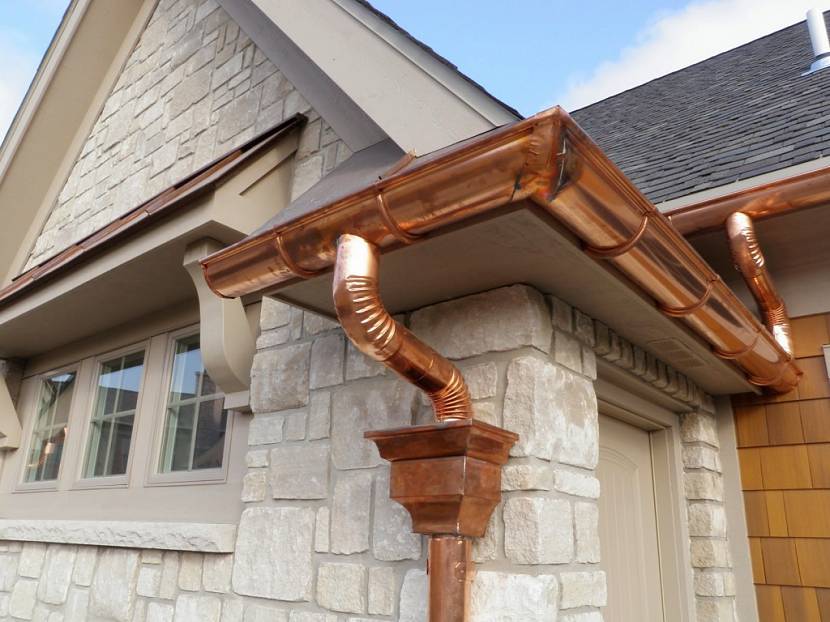

Медный кровельный водостокИсточник solarcleaningnow.com

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклонаИсточник blues-dev.ru

• Монтаж сливов проводится после завершения фасадных работ, но до того, как уложено финишное покрытие на крыше.
• Залог правильного функционирования конструкции — уклон водосточного лотка, без которого вода будет двигаться недостаточно быстро, и переливаться за края желоба. Уклон водостока на 1 метр регулируется СНиП. Минимальная величина уклона по нормативным документам составляет 1-2 мм на один метр слива, что считается минимально необходимым для беспрепятственного удаления воды.
• Поскольку вода перемещается естественным способом к более низкому уровню, уклон водостока организовывают в сторону воронки. На практике рекомендуется задавать угол наклона водостока на 1 метр в 3-5 мм. Например, если длина горизонтального лотка составляет 6 м, то один его край будет на 2-3 см ниже другого.

• Величина уклона зависит от сечения желоба и его длины. Чем больше диаметр слива и длиннее сектор, тем меньше задается уклон. Самые узкие и короткие лотки могут монтироваться с уклоном в 5 мм. Угол также увеличивается, если желоб не цельный, а сборный; это позволяет воде не замедляться на соединяющих швах.
• Кронштейны, поддерживающие лоток, должны монтироваться на строго определенной высоте, чтобы сохранять плавный уклон конструкции и не снижать скорость воды. Добиться правильной установки можно при помощи строительного шнура или любой прочной нити. Для этого крайние кронштейны закрепляются в нужных местах и на нужной высоте друг относительно друга, чтобы обеспечить правильный угол. Шнур, протянутый между крайними точками, показывает высоты промежуточных держателей, которые монтируются с шагом 0,5-0,7 м.

Расчет скоб для разных видов уклонаИсточник patter.ru

Выбор водосточных воронок

На строительном рынке водосточные воронки представлены моделями из оцинкованной стали, чугуна, пластика ПВХ, меди и прочих сплавов.

Конструкции воронок бывают:

• колпаковые, возвышающие над поверхностью кровли в виде куполообразной решетки;
• плоские, монтируемые вровень с поверхностью кровли;
• с вертикальным или горизонтальным выпуском;
• с противогравийной корзиной;
• с подогревом электрическим кабелем.

Рисунок 6. Устройство дождеприемной воронки АСО Spin.

Конструкция воронки состоит из следующих деталей:

• опорной части, монтируемой у основания покрытия;
• приемного элемента с трубой;
• верхней секции, устанавливаемой в утепляющих и гидроизоляционных слоях;
• фильтра воздушного, уплотнительного кольца и прижимного фланца, герметично соединяющего верхнюю часть воронки с нижней;
• решетки, защищающей водосток от попадания листвы и крупного мусора;
• греющего электрического кабеля.

Наиболее популярные воронки для плоских и скатных кровель, адаптированные к российским климатическим условиям, предлагает компания «МегаЛайн».

Изделия изготовлены австрийской компанией HuttererLechner, выпускающей воронки марки HLи крупнейшим германским производителем водосточных систем — компанией ACO.

В таблице представлены сравнительные характеристики водосточных воронок наиболее популярных моделей от компании «МегаЛайн».

Марка	Назначение	Материал	Тип и диаметр выпуска	Пропускн.способн. (л/сек)	Констр. особенности
HL62.1	для плоских кровель	п/п	DN 110 Вертикальный выпуск	10,7	с электро подогревом
HL64.1	для плоских кровель	п/п	DN 110 Горизонтальный выпуск	6,6	с электро подогревом
HL64.1B	для экспл. кровли	п/п	DN 110 Горизонтальный выпуск	3,7	без подогрева
HL62.1B	для экспл. кровли	п/п	DN 110 вертикальный выпуск	6,0	с электро подогревом и фланцем
АСО Spin	для плоских кровель	нерж. сталь	DN 100 вертикальный выпуск	5,9	с противогравийной корзиной
АСО Spin	для плоских кровель	нерж. сталь	DN 100 горизонтальный выпуск	5,9	с теплоизоляцией
АСО Spin	для плоских кровель	чугун	DN 100 вертикальный выпуск	с т/и, куполообразной решеткой
АСО Spin	для плоских утепл. кровель	чугун	DN 100 вертикальный выпуск	с т/и, куполообразной решеткой
АСО Spin	для экспл. кровель	чугун	DN 100 вертикальный выпуск	с п/б вставкой, решеткой из чугуна

Все водостоки соответствуют государственным стандартам и требованиям безопасности.

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

Устройство внутреннего водостока

1. Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.

   Колпаковая водоприемная воронка

   Плоская водоприемная воронка

2. Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
3. Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
4. Крепеж. Монтаж водостока такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
5. Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.

Виды современных водостоков, их плюсы и минусы

Водосливных систем бывает несколько:

1. Неорганизованная. Дождевая вода за счет выполненной под уклоном кровли стекает прямо на землю. Существенный минус – попадание брызг, влаги на стены, фасад, фундамент зданий, что ускоряет их разрушение. Не рекомендуется устанавливать в жилых домах. Подойдет для обустройства односкатной крыши сараев, гаражей, построек хозяйственного назначения.
2. Внутренняя организованная. Такие водосливы монтируют в многоэтажках. Отлично подходит для регионов с суровым климатом. Система труб располагается внутри стен, поэтому риск намерзания льда минимален.
3. Внешняя (наружная) организованная. Общепринятый тип крепежа. Изделие состоит из соединенных между собой желобов, труб, по которым вода стекает с крыши.

По форме встречаются прямоугольные, круглые. Продаются они готовыми, но их несложно сделать и самому.

Разделяют пластиковые и металлические водосточные системы.

Из пластика

Самый популярный тип в частном и малоэтажном строительстве. Материал – поливинилхлорид (ПВХ) со специальными добавками, которые делают изделие устойчивым к перепаду температур и воздействию ультрафиолета.

Среди плюсов пластиковых моделей:

• легкий вес;
• устойчивость к солнечным лучам (материал не теряет свойств, не выгорает);
• морозостойкость;
• простота крепления;
• доступная цена;
• разнообразие деталей и цветовой гаммы.

Рабочий температурный диапазон составляет -40 до +70 градусов.

Среди минусов:

1. Поврежденная деталь не подлежит ремонту.
2. Разрушается, трескается при сильном ударе, падении.
3. При нагреве расширяется.
4. Не подходит к использованию в многоэтажных домах.

Из металла

Металлические водостоки бывают:

• алюминиевыми;
• медными;
• цинк-титановым;
• стальными (оцинковка, с полимерным слоем, разноцветные).

Стоит меньше, а служит дольше оцинкованная с защитным полимерным покрытием. Причем полимерный слой присутствует как с наружной части, так и внутри. Выбор цветов большой.

Среди преимуществ металлической водоотводной конструкции:

1. Выдерживает резкие перепады температур в диапазоне от -60 до +130 градусов.
2. Не горит.
3. Элементы прочные и надежные, устойчивы к механическим повреждениям.
4. Металл отлично справляется с сильным ветром, не деформируется при большой снеговой нагрузке.

Основной минус – при повреждении полимерного слоя металл начинает коррозировать, портится.

Основные ошибки установки водостоков на крыше

Правильный монтаж системы гарантирует не только высокую эффективность, но и долговечность функционирования водосточных систем. Металлические изделия могут деформироваться от чрезмерных нагрузок, вызванных грубыми нарушениями технологии установки, а пластиковые трескаются и требуют полной замены.

Какие ошибки часто допускают неопытные кровельщики?

Неправильный уклон желобов. Для обеспечения нормального схода воды рекомендуется уклон делать в пределах 3–5 мм на один погонный метр. Если уклон больше, то в конце ската желоб слишком удаляется от края кровельного покрытия и вода в него не попадает. Если уклон недостаточный или линия монтажа кронштейнов непрямая, то образуются застойные участки. В них быстро скапливается пыль и грязь, потом произрастают мхи, полностью перекрывающие просвет желоба. Как следствие – водосточная система перестает работать, желоб нужно очищать. Делать это сложно и долго, а исправить допущенную ошибку не всегда возможно. Иногда приходится подрывать установленную кровлю, что всегда в дальнейшем имеет негативные последствия.Уклон желобов

Недостаточное количество кронштейнов. Все конструкции рассчитаны на максимально возможную нагрузку на изгиб, с учетом этих данных производители рекомендуют оптимальное расстояние между точками фиксации. Для пластиковых конструкций кронштейны должны быть на расстоянии не более 50 см, для металлических этот параметр увеличивается до 60 см

Никогда не нужно экономить на количестве кронштейнов, стоимость нескольких элементов несравненно ниже, чем цена устранения негативных последствий.Важно закрепить оптимальное количество кронштейнов для исключения деформации желобов

Неправильное соединение муфт. Из-за нарушения технологии в этих местах появляются протечки

В качестве уплотнителей применяются резиновые элементы или клеевые соединения. Во время монтажа следует прилагать максимум усилий для обеспечения полной герметичности и высокой надежности всех соединений. С двух сторон муфтового элемента нужно устанавливать дополнительные кронштейны.Схема фиксации желобов

Нарушение рекомендованного пространственного положения желоба. Если продолжить плоскость кровли, то она должна проходить над задней кромкой желоба на расстоянии примерно 20–25 мм. Почему именно такие параметры? Только они одновременно обеспечивают безопасный резкий сход снега с кровли и полный прием всей дождевой воды. Уменьшение зазора станет причиной того, что снег или лед повредят целостность желоба, а увеличение становится причиной попадания воды не в желоб, а на землю. Еще один размер должен четко соблюдаться – вертикальная проекция края кровельного покрытия должна располагаться максимально ближе к центру желоба. Допустимое отклонение не может превышать 1/3 его ширины. Несоблюдение этого параметра также становится причиной схода дождевых вод мимо водосточной системы.Пространственное положение желоба

Каждый вид системы имеет свои незначительные конструкционные отличия, но они влияют лишь на технологию монтажа, а принципы общие для всех.

Настенный жёлоб

Картина настенного жёлоба представляет из себя лист оцинкованной стали, с одной стороны которого завальцовывается и отгибается на 110 градусов (в зависимости от уклона кровли) полка в 100 мм (А), с другой стороны делается отгиб в 145 градусов на величину 15-25 мм (Б). С торцов изделия формируется лежачий фальц (Ф). При изготовлении изделие формируется таким образом чтобы горизонтальная поверхность одной картины в месте сочленения вмещалась в другую картину, то есть горизонтальная полка (С) слева и справа имеет разную ширину.

Монтаж настенного жёлоба при ремонте фальцевой кровли. На фото видна обрешётка на которую смонтированы картины жёлоба.
