Виды бороздоделов

По способу работы штроборезы бывают ручными и электрическими. Ручное устройство наиболее простое в использовании. Работает оно практически бесшумно, а стоит около 300-500 рублей. Но для прорезания твёрдых бетонных и железобетонных стен такой инструмент не подойдёт. Он справится лишь с работой на газобетоне и лёгких бетонах.

Ручные штроборезы бывает двух видов:

• С изогнутой формой рукоятки и держателями для каждой руки. В таком инструменте резец крепится при помощи болта и является двухсторонним. Данный штроборез идеально подходит для выполнении задач в горизонтальном положении. Два держателя помогут правильно распределить площадь нажима, что значительно увеличит скорость работы.
• С держателями прямой формы. Такой штроборез лучше подойдёт для прорезания стен из ячеистого газобетона. Он работает очень легко и качественно. Но главное достоинство такого инструмента – высокая точность, позволяющая делать ровные отверстия (вплоть до миллиметра).

Электрический штроборез применяют для проведения борозд на поверхности твёрдых материалов (кирпич или железобетон). Внешне он похож на угловую шлифовальную машину, а стоит от 4 до 25 тысяч рублей.

Электрические модели разделяются на несколько групп по мощности. Среди них можно выделить:

• С малой мощностью (мотор на 0,9-1,3 кВт). Их делают для домашнего применения. Резать поверхность с таким инструментом непрерывно нельзя, нужно устраивать продолжительные остановки. В обратном случае двигатель может быстро перегреться и сгореть.
• Средние (двигатель с мощностью 1,3-2 кВт). Можно применять для выполнения большого объёма задач. Хорошо подойдёт для полупрофессиональной эксплуатации.
• Сильные (электромотор с мощностью от 2 кВт). Это профессиональный инструмент. В комплекте к нему идут большие по диаметру алмазные диски (от 230 мм), позволяющие прорезать штробы с глубиной до 100 мм. Обладает большой стоимостью, поэтому используется исключительно на крупных производствах.

Любые электрические штроборезы можно использовать для кирпича, газоблока и бетона. Отличия при работе будут заключаться только в скорости прохода и глубине реза.

Особенности и технические характеристики

На возможности применения штробореза оказывают влияние его технические характеристики:

• мощность (влияет на производительность, для профессиональных моделей достигает 3 кВт);
• скорость вращения шпинделя (чем она выше, тем качественнее кромки запила);
• вес (находится в зависимости от мощности: чем она выше, тем тяжелее инструмент; также имеет значение конструкция устройства и материалов изготовления);
• размеры реза (от глубины и ширины зависят эффективность и сфера применения модели);
• диаметр пильных дисков (зависит от конструкции корпуса и защитного кожуха).

Выбирая модель, следует учитывать материал, с которым придется работать. Для кирпича достаточно 6000-9000 об/мин, для бетона – 11000-12000 об/мин.

Мощность

На производительность инструментов, продолжительность рабочего времени влияет мощность. Показатели у профессиональных моделей колеблются от 2,5 до 3 кВт (и больше). Для моделей, которые используются в домашних условиях, можно обойтись 1-1,5 кВт. Они отличаются высоким вращающим моментом, поэтому хорошо справляются с резкой поверхностей из твердых стройматериалов.

На вес инструмента влияет его мощность: чем она выше, тем большим весом отличается оборудование. Масса может колебаться от 3 до 9 кг (на вес влияет конструкция модели и ее назначение). Наибольшее удобство имеют компактные инструменты, особенно при нарезке штроб на потолке.

Наибольшее удобство имеют компактные инструменты, особенно при нарезке штроб на потолке.

Скорость вращения

От скорости вращения шпинделя штробореза зависит качество поверхности, которая получается после обработки. Чем выше скорость, тем большей мощностью обладает инструмент.

Устройства со скоростью вращения от 6 до 9 тыс. об/мин и средней мощностью применяют для резки каменных и кирпичных поверхностей. Для качественной резки металлических, бетонных и прочих твердых строительных материалов используют устройства, скорость вращения которых колеблется от 11 до 12 тыс. об/мин.

Ширина и глубина реза

Важным критерием является ширина и глубина канавки, которую может создать инструмент. Под прокладку электрических проводов достаточно 20-30 мм в ширину и 10 мм в глубину.

Регулировку ширины почти во всех устройствах выполняют путем добавления между дисками специальных шайб.

Диаметр дисков

Пилящие диски имеют разные размеры:

• 115-300 мм (малый диаметр);
• 350-700 мм (средний диаметр);
• 800-1600 мм (большой диаметр).

Что такое штроборез и как он устроен

Штроборез – это электрический ручной инструмент, предназначенный для нарезки штроб (канавок) в строительных конструкциях, изготовленных из кирпича и бетона, для последующей прокладки в них электрической проводки и труб различного диаметра. Основными элементами конструкции подобного инструмента являются:

• электрический двигатель – обеспечивающий функционирование инструмента;
• механический редуктор с элементами крепления пильного диска – обеспечивает выполнение требуемых операций.

Устройство штробореза – основные и дополнительные конструктивные элементы

Основные элементы помещены в общий корпус, на котором расположены дополнительные конструкции и приспособления:

• защитный кожух – обеспечивает защиту работника от частиц бетона, вылетающих во время работы;
• коннектор – служит для подключения внешнего пылесоса, обеспечивающего удаление образующейся пыли и мелких твёрдых частиц;
• ручки – обеспечивает удобство использования во время работы;
• ролики – позволяет перемещать инструмент на обрабатываемой поверхности;
• визирная метка − позволяет выдерживать правильное направление во время пиления;
• прочие элементы – облегчает использование инструмента.

Штроборез по бетону«Makita SG 1250» − наиболее востребованная модель в данном сегменте ручного инструмента

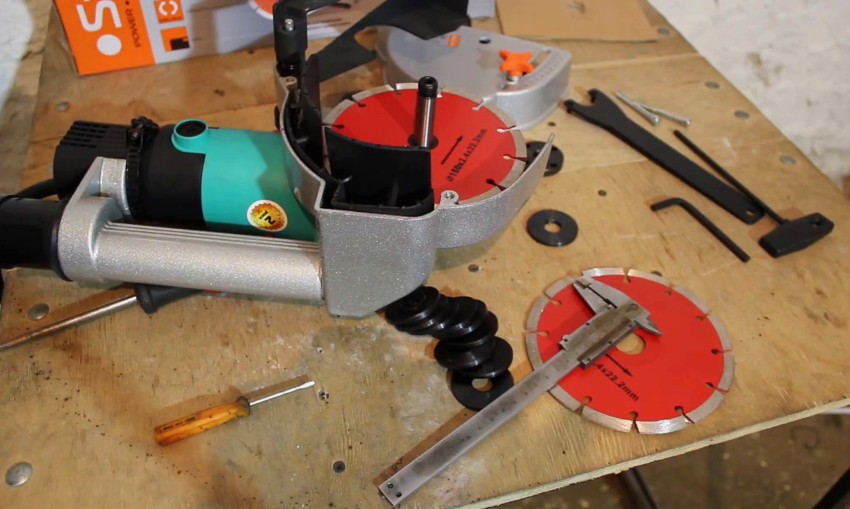

Для выполнения работ используются пильные диски, изготавливаемые из металла и абразивных материалов с нанесением специальных покрытий (алмазные, твердосплавные и т.д.), которые устанавливаются на шпиндель редуктора и различаются по назначению, конструкции и видам использования. Отличительной особенностью штробореза от прочих пильных инструментов является то, что элементы крепления редуктора (шпиндель) предусматривают установку сразу двух дисков, размещаемых на некотором удалении друг от друга, что и обеспечивает заданную ширину создаваемой борозды.

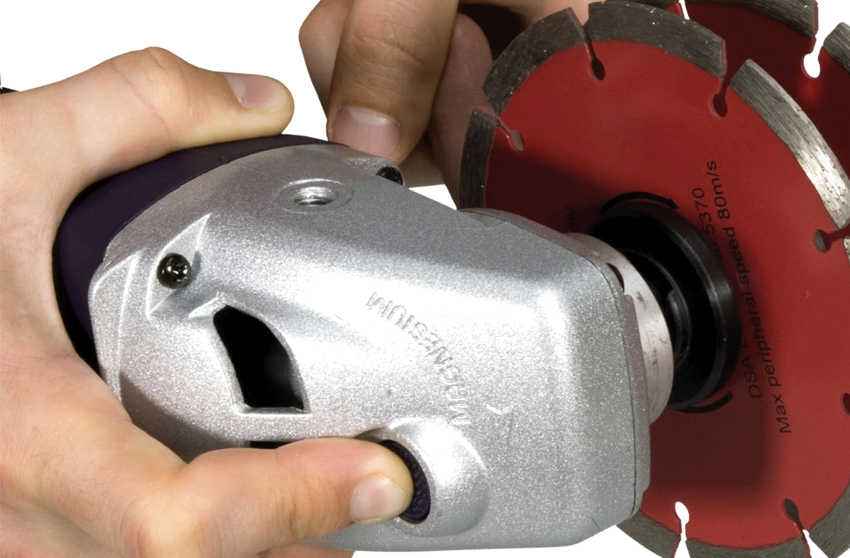

Расстояние между пильными дисками определяет ширину получаемой борозды

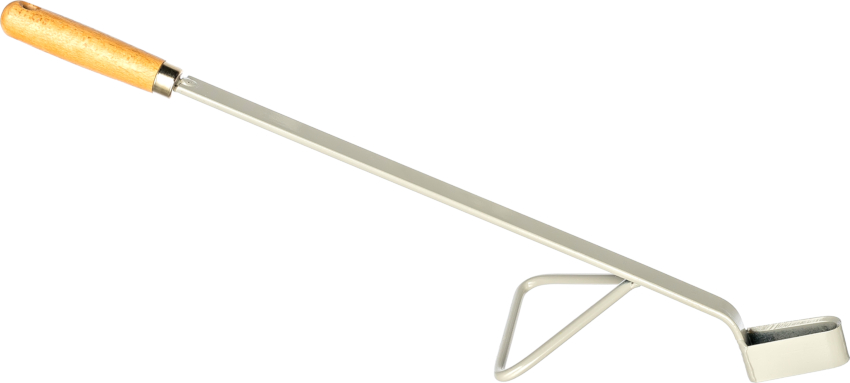

Особенности конструкции и сфера применения ручных штроборезов

Не всегда нужно штробить твердые поверхности. Очень популярные в современном строительстве материалы – газобетон и пенобетон. Структуры довольно мягкие, для работы по ним нет необходимости применять дорогие и мощные электроинструменты. Лучший штроборез в таких ситуациях в плане целесообразности – ручной.

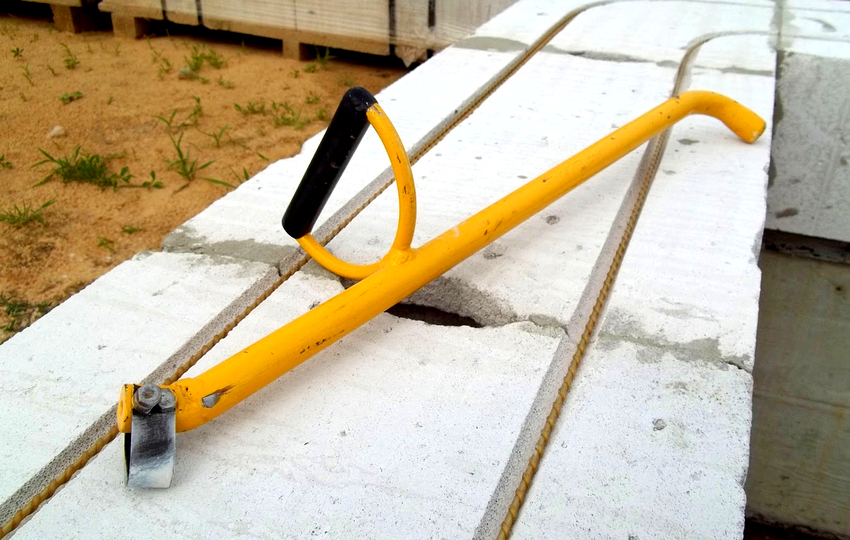

Для штробления газобетона и пенобетона достаточно применение ручного штробореза

Устройство недорогое и простое в использовании. Инструмент состоит из металлической трубы, приваренной к ней дуги, с помощью которой производится резка, и двух рукоятей. Более дорогостоящие модели на режущей части имеют алмазные наконечники.

Ручные бороздоделы бывают двух видов:

• для работы на вертикальных поверхностях;
• для штробления горизонтальных плоскостей.

Принципиальных различий между этими двумя видами нет. Несколько иначе изогнута труба и расположены ручки. Особенности конструкций способствуют оптимальному распределению нагрузки в ходе эксплуатации инструмента.

Последовательность работы ручным штроборезом может быть следующей:

1. На поверхность необходимо нанести разметку.
2. Правой рукой взяться за прижимную рукоять, левой – за удаленную.
3. Поднести и плотно приложить к стене режущий элемент.
4. Нажимая правой рукой, левой постепенно двигать штроборез.

Ручные штроборезы бывают двух видов: для работы в вертикальных и горизонтальных плоскостях

Полезный совет! Если предстоит выполнить незначительный объем работ и покупка не оправдана, ручной штроборез можно изготовить самостоятельно.

Как выбрать штроборез

Отметим, что в качестве единицы измерения для диаметров круга, глубины и ширины реза используются миллиметры.

Итак, на какие нюансы стоит обратить внимание при выборе?

Конструкция, точнее количество рабочих дисков (один или два). Модели с одним диском прекрасно показывают себя при проведении отрезных работ. Вариант с двумя рабочими элементами дает возможность сделать сразу полноценную штробу;
Диаметр круга. Он влияет на возможность максимального заглубления. В зависимости от модели, применяются круги диаметром 115-355 мм. Небольшие, размером в 115-150, заглубляются на 30-40 мм. Большие диски (200 – 230 мм) проделывают штробы глубиной до 65 мм. У двух агрегатов с одинаковым диаметром расходника глубина реза будет различаться незначительно, это связано с конструктивными особенностями;
Глубина пропила и возможность ее изменения. Чем больше данный показатель, тем большее количество коммуникаций Вы сможете проложить. Для моделей с двумя рабочими кругами характерна еще ширина пропила;
Наличие регулировки частоты вращения позволяет выбрать оптимальную скорость для выполнения конкретной задачи;
Мощность. Чем данный показатель выше, тем сложнее задачи способен выполнять штроборез;
Наличие плавного пуска. Функция особенно полезна для бороздоделов с большой мощностью. Она избавляет от рывка при старте и высокой нагрузки на сеть электроснабжения;
Поддержание постоянного уровня оборотов. Поскольку диск всегда встречает сопротивление, наличие этой функции дает возможность произвести работу качественнее и быстрее;
Вес. Поскольку бороздодел мастер держит на весу, чем вес меньше, тем проще будет эксплуатация;
Комплектация. Богатая комплектация сэкономит вам деньги на покупку дополнительных аксессуаров в будущем

Обратите внимание на наличие алмазных кругов.

Предлагаем Вам свой рейтинг-обзор бороздоделов и какие стоит выбрать и купить.

Почему без штробореза “как без рук”?

При ремонте или строительстве одним из самых важных моментов является прокладка коммуникации и кабельно-проводной продукции. Существует несколько методов проложения штроб, например, с помощью болгарки или перфоратора. Но результат вас не порадует: штроба будет неидеальной, уйдёт вагон времени, огромное количество пыли плохо отразится на вашем здоровье.

Чтобы такого не случилось, необходимо использовать профессиональный инструмент – штроборез. Он избавит Вас от всех вышеперечисленных неприятностей. Прежде чем решиться на покупку такого серьёзного инструмента, можно взять штроборез в аренду и таким образом испытать свои силы.

АрендаСтройСервис знает толк в хороших инструментах и ставит комфорт своих клиентов превыше всего. Мы предлагаем услугу “прокат штробореза”, которая поможет сохранить ваше время, нервы, уберегут Вас от пыли и главное, Вы получите идеальный результат.

Все наши инструменты проходят регулярную проверку, что гарантирует аренду только исправной техники.

Предлагаем рассмотреть подробнее главные особенности штроборезов, которые у нас в наличии:

• Мощность от 900 до 2600 Вт
• Диаметр дисков от 115 до 230 мм
• Глубина реза от 1 до 70 мм
• Ширина паза от 2 до 42 мм
• Вес от 4 до 10 кг
• Эргономичная ручка гарантирует удобство и комфорт при работе
• Система saver обеспечивает смягчение вибрации ( от двигателя исходит сильная вибрация в процессе работы, которая может нанести вред вашим суставам, данная система позволяет этого избежать)
• Патрубок для подключения пылесоса
• Кнопка включения
• Регулировка глубины штробы

Как выбрать штроборез

Конструкция штроборезов очень сильно напоминает упомянутую ранее угловую шлифмашину или, как её окрестил рабочий люд — болгарку. Однако в отличие от болгарки, на которую устанавливается всего лишь один диск, штроборез имеет два режущих элемента. Поэтому, работать со штроборезом можно намного эффективнее, а штробы всегда получаются ровными и аккуратными.

Кроме этого, в устройстве штробореза предусмотрена возможность регулировки глубины пропила, чего, к сожалению, не скажешь про болгарку. Во многих моделях предусмотрена также и возможность отвода пыли в специальный контейнер с фильтром, ну или мешок. Это во много раз уменьшает образование пыли во время резки штроб, что, конечно же, также является неоспоримым преимуществом.

Штроборез — это, электрический инструмент, поэтому его многие технические характеристики зависят в первую очередь от мощности установленного двигателя. Мощность штробореза бывает различной, но, как правило, не менее 0,9 кВт. Большинство моделей штроборезов, выпускаемых компаниями Makita или Bosсh, имеют мощность от 1,5 до 2 кВт.

От мощности штробореза зависит вес инструмента, со всеми вытекающими отсюда последствиями, например, такими как удобство, работать им на весу. Однако маломощным штроборезом до 1 кВт, навряд ли удастся прорезать штробу в бетонном полу под трубы сантехники или отопления.

Поэтому отсюда вытекает первое правило при выборе штробореза — выбирать его нужно исключительно под собственные потребности. Например штроборез для электрика, не должен быть тяжёлым и слишком мощным, для пропила бороздок в стене под провода вполне хватить инструмента мощностью в 1 кВт.

Кроме мощности штробореза, на его выбор влияют и такие важные на самом деле характеристики, как предельно допустимая глубина и ширина пропила. Опять же, для резки штроб под электропроводку, вполне хватит канавки шириной в 2 см. Выбирая же бороздодел для более серьёзных штроб, следует отдавать предпочтение тем моделям, которым подвластны штробы шириной свыше 6 сантиметров.

Что же касается допустимой глубины, то она зависит в первую очередь от диаметра диска, устанавливаемого на штроборез. Понятное дело, чем больше диск, тем больше и такой показатель, как глубина пропила. Если нужны штробы с максимальной глубиной, то стоит отдать предпочтение штроборезу, на который можно установить 230 диск.

Какой он — хороший бороздодел?

На сегодняшнее время электроинструмент дополняется разными полезными функциями, предназначенными в первую очередь повысить удобство работы с ним и защитить человека от травм. В хорошем штроборезе обязательно предусмотрена одна из таких полезных функций и называется она системой поддержания частоты оборотов двигателя.

Что это значит? На самом деле всё достаточно просто, и когда на штроборез увеличивается нагрузка во время работы, мощность двигателя автоматически увеличивается, установленной в инструменте электроникой. Это позволяет в первую очередь поддерживать производительность работы на одном уровне и значительно повышает удобство работы с инструментом.

Наличие функций защиты от перегрузок и заклинивания, также являются весомым плюсом штробореза при его выборе. При работе, бороздодел испытывает колоссальные нагрузки, сильно нагреваясь, что ни к чему хорошему не приводит. Система от перегрузки, поможет в данном случае сберечь инструмент.

Резка бетона очень тяжёлое дело, может попасться даже арматура или металлическая сетка, по этой причине, во многих современных штроборезах предусмотрена и функция предотвращающая заклинивание диска. Когда происходит такая неприятность во время резки штробы штроборезом, диск инструмента автоматически переводится на холостой ход.

Ну и не стоит, наверное, говорить про наличие системы отвода пыли, через возможность подключения к штроборезу строительного пылесоса или хотя бы присоединения к нему контейнера, мешка для сбора пыли. Здоровье важнее всего, не стоит дышать очень вредной бетонной пылью (силикоз ещё никто не отменял) тем более, если работать со штроборезом приходится очень часто.

Подготовка к штроблению и начало работы

Предназначается штроборез для прорезания и разрезания пазов в минеральных материалах, например, каменной кладке, уличном покрытии, железобетоне без применения воды. Материалы, которые при обработке в воздух выделяют вредные для человека виды пара и пыли, не должны обрабатываться этим инструментом.

Необходимо убедиться перед началом работы в исправности электроинструмента. Нужно проверить, прежде всего, комплектность прибора и, конечно, надежность крепления режущего инструмента.

Перед тем, как пользоваться штроборезом, рекомендуется обязательно надеть средства личной защиты. Для избегания попадания в глаза механических частиц необходимо использовать очки. Чтобы не случилось попадание в легкие строительной пыли, нужно использовать строительный пылесос.

Рекомендуется также применять маску защитную P2. Также следует использовать беруши или наушники для защиты от повреждений органов слуха.

Вам понадобятся для работы со штроборезом специальные алмазные диски. Особенность их конструкции кроется в следующем: они состоят из определенных сегментов, благодаря которым срезанный диском материал из желоба выбрасывается наружу.

Также можно использовать для штробореза диски и другой конструкции, но из-за этого может увеличиваться их эффективность и износ.

Вместо алмазных некоторые мастера устанавливают диски абразивные, не смотря на то, что производители штроборезов применение абразивных дисков по камню не рассматривают. Неизбежен будет довольно быстрый износ дисков при резке, к примеру, железобетонных средств.

А возникшие при работе сильные нагрузки могут привести к выходу из строя не только режущих дисков, но также самих электроинструментов. Лучше даже использовать недорогие алмазные диски (с малой концентрацией алмазов), чем непредусмотренные изготовителем.

Нужно убедиться перед включением штробореза, что не соприкасаются с обрабатываемой плоскостью режущие круги. Нельзя помещать штроборез на диски, когда они вращаются.

Работу штробореза проверяют на холостом ходу. Не рекомендуется использование дисков, вибрирующих во время работы или имеющих повреждения. Также не допускается использование изменивших свою геометрию дисков.

Конструктивные особенности

Внешне инструмент чем-то похож на циркулярную пилу либо болгарку. Основное отличие заключается в том, что на нем установлены параллельно друг другу несколько алмазных дисков.

Ключевые особенности:

• для обеспечения максимальной безопасности при работе, все режущие элементы надежно защищаются кожухом, который дополнительно берет на себя функции по предотвращению сильного распространения пыли и различных мелких частиц;
• многие модели оснащены системой электронной стабилизации с целью снижения уровня вибрации во время рабочего процесса;
• для максимально эффективной и одновременно точной резки инструмент оснащен специальными роликами, направляющими и боковыми захватами;
• многие модели оснащены патрубком для подключения дополнительно пылеотсоса, к которому пыль будет поступать через канавки. Многие производители продают инструмент в комплекте с всасывающим устройством.

Из чего изготавливается

Корпус инструмента изготавливается их ударопрочного:

• пластика – применяется в качестве оболочки двигателя с наличием вентиляции;
• алюминия – применяется во время изготовления редуктора и защитного кожуха.

Рукоятка состоит из высококачественного пластика с резиновыми накладками, благодаря чему исключается вероятность скольжения и части снижает уровень вибрации.

Габариты

Габариты инструмента напрямую зависят:

• мощности двигателя;
• диаметра режущих кругов.

К примеру, при длине от 250 до 580 мм и высоте 300 мм, вес варьируется в пределах от 4 до 13 кг.

Штроборезы весом до 6 кг являются наиболее оптимальным вариантом для домашнего использования. Его возможностей достаточно для того чтобы сделать пазы с размерами 45х45 мм при дисках диаметром в 85 мм.

Мощность

От мощности зависит не только скорость вращения дисков, но и их параметры, что автоматически влияет на штробы.

По такому значению штроборез классифицируется на:

• бытовой – для нерегулярного использования с целью нарезания штроб небольших объемов. Максимальная мощь не превышает 1,3 Вт;
• полупрофессиональный – пользуется популярностью у индивидуальных мастеров при любой интенсивности. Мощность достигает 2 Вт.

Профессиональные инструменты используются в строительных компаниях, поскольку оно отличается своей дороговизной. Максимальная мощность достигает 2 кВт.

Как выбрать штраборез для электрика – необходимо учитывать объемы и интенсивность работы. Оптимальным решением при постоянной занятости станет покупка полупрофессионального инструмента.

Оснащение штроборезов

Для обеспечения комфортной и одновременно безопасной работы с инструментом, многие производители устанавливают на свои модели многочисленные дополнительные приспособления. Многие элементы являются обязательными, а некоторые только улучшают технические характеристики.

Основными из них являются:

защитный кожух – исключает вероятность свободного разлета, не только пыли, но и мелких частиц, дополнительно накрывает режущие диски для избегания случайного прикосновения мастера к ним во время выполнения работы. Дополнительно на нем отображено направление движения шпинделя

Часто идет в комплекте с пылевым кожухом;
пылесос – для установки на защитном кожухе должен быть патрубок;
блокировка включения по неосторожности – отличная опция, которая исключает вероятность травматизма. Часто имеет вид флажка, редко выступает дополнительной кнопкой;
защита двигателя от возможного перегруза и одновременно ненормального режима работы – позволяет избежать необходимости в дорогостоящем ремонте инструмента;
уменьшение вибрации

Такая система имеет вид резиновых накладок на рукоятке и специальные амортизаторы, позволяющие гасить произвольные движения корпуса. Дополнительно исключает вероятность тоннельного синдрома запястий;
направляющие ролики – гарантируют плавное перемещение инструмента с максимальной точностью вдоль намеченных линий;
регулятор глубины реза – позволяет обеспечить максимально точную настройку уровня заглубления дисков в обрабатывающую поверхность, особенно при наличие специальной шкалы. Встречаются большие диаметры дисков до 360 мм, однако модели инструмента, которые могут с ним полноценно работать, стоят на порядок дороже, из-за чего использование актуально только для крупных строительных компаний.

В большинстве случаев инструмент комплектуется исключительно дисками по бетону, которые считаются наиболее оптимальными для многих перекрытий. Однако существуют еще и по дереву, но такая работа часто выполняется с использованием фрезера, что более целесообразно.

Обзор известных марок

Рейтинг лучших штроборезов открывает модель Makita SG1250. Компания озаботилась выпустить образец, удовлетворяющий запросы большинства потребителей. Мощности прибора в 1800 Вт вполне достаточно, чтобы углубится в бетон на 45 мм и при этом прорезать штробы различной ширины.

Преимущественным отличием устройства выступает его высокая точность. Благодаря регулирующей электронике, глубину можно устанавливать даже в автоматическом режиме. А два индикатора на корпусе помогают определить критические моменты и остановить резку.

Мощная модель Hilti DCH 230 способна делать рез на глубину до 85 мм. Для сухого метода резки используются диски из армированных полимеров. А для снижения количества пыли, прибор оборудован ограничителем глубины, что актуально при этом способе штробления.

Прибор максимально безопасен для оператора. При критических ситуациях его сразу отводит в сторону. Также отлично реализована системная защита от перегрузок и перегрева. Кроме армированного бетона модель может резать даже металлические балки. И нередко этот штроборез применяют при демонтаже зданий.

Штроборез для сухой резкиИсточник hilti.ru

Торговая марка Bosch всегда отличалась высоким качеством своей техники. Штроборез Bosch GNF 35 CА по своим характеристикам занимает среднюю позицию между тяжелым и легким инструментом. Поэтому и популярен среди пользователей за свою универсальность.

При мощности в 1400 Вт диск раскручивается до 9000 оборотов за минуту. Это позволяет очень быстро завершить нужный рез. Правда глубина проникновения в материал всего 35 мм. А максимальная ширина штробы – 39 мм. Но вес в 4 кг делает прибор удобным при работе. Особенно в районе потолка.

Хорошую позицию по соотношению цена-качество занимает штроборез Интерскол ОМ-115/1300. При весе всего 3,2 кг он имеет мощность в 1300 Вт и способен проникнуть в бетон на глубину 34 мм. А при угле наклона в 45 градусов – на 22,5 мм.

Популярна модель Б1-30 от торговой марки Фиолент. Правда из-за своей низкой цены и за то, что она может заменять болгарку, если использовать отрезные круги на 150 мм. Определенные недостатки есть. Например, маленькая мощность – 1100 Вт. Но из плюсов можно выделить удобный механизм регулировки глубины реза.

Штроборез Фиолент Б1-30Источник 24aul.ru

Штроборез ШТБЭ-2600/230м ТМ Калибр имеет мощность в 2600 Вт. Это позволяет пользоваться им при многих видах монтажа. Глубина реза – 65 мм, а ширина – 40 мм. Оснащен коллекторным мотором с двойной изоляцией и повышенной электробезопасностью. Предназначен для сухой резки.

Штроборез Sparky FK 302 обладает малой мощностью – 1200 Вт. Но в приборе реализовано множество полезных функций, которые обеспечивают максимальное удобство для применения. Устройство имеет систему поддержания скорости вращения дисков при перегрузках и защиту от них, плавную регулировку глубины и ступенчатую настройку ширины. А также шпиндель с функцией фиксации и блокировку стопора.

ЗУБР ЗШ-1500 считается универсальным штроборезом. Его вес – 6 кг, а глубина и ширина реза – 45 мм. У прибора средняя мощность (1500 Вт) и лучше всего он работает с бетоном и кирпичом. Обладает электронной системой контроля частоты вращения дисков и плавным пуском.

Штроборез ЗУБР ЗШ-1500Источник mcgrp.ru

Штроборез Sturm AG8150S отличается превосходным качеством сборки и высокой производительностью. Имеет удобную кнопку включения и хорошо продуманную систему регулировки глубины и ширины реза. Также упрощенный доступ к медно-графитовым щеткам для их замены.

Штроборез Энергомаш УШМ-915ШТ относится к стандартному оборудованию. При мощности в 1600 Вт делает штробы с размерами 45×45 мм. Защита от абразивной пыли значительно продлевает срок службы мотора. Реализован плавный пуск, а также быстрая и простая замена дисков.

Рейтинг штроборезов завершает модель для настоящих профессионалов – Metabo MFE 65. Мощный двигатель в 2400 Вт позволяет легко прорезать буквально любой материал. В аппарате предусмотрены все степени защит. В том числе и от вредных вибраций. А световой индикатор подаст сигнал о любой неисправности.

Видео расскажет, как грамотно выбрать штроборез:

Коротко о главном

Выбирая штроборез для скрытого монтажа инженерных коммуникаций, в первую очередь обращают внимание на вес конструкции и мощность двигателя. Тяжелым прибором будет совершенно невозможно сделать штробу на потолке для электропроводки

А слабый инструмент не годится для подготовки каналов для трубопровода.

Как правильно пользоваться

Техника использования ручного и электрического инструмента похожа, но имеются и некоторые различия. Поэтому изучить принцип работы каждого из них следует отдельно.

Ручным

Для использования инструмента следует также заранее приобрести направляющую.

Вместо неё разрешается взять деревянную доску достаточной длины с ровными краями.

Для начала на поверхность материала следует нанести разметку чтобы знать, где расположить канавки. Затем по этой полосе нужно прикрутить деревянную доску или направляющую. Закрепить её можно при помощи пары саморезов. Здесь не нужна высокая надёжность крепления, поэтому никаких длинных шурупов использовать не надо.

После закрепления доски по ней следует провести лезвием штробореза. Наличие направляющей поможет избежать образования неровностей на канавке. После того, как на материале будут проделаны необходимые углубления, доску можно убирать и продолжать работу без неё.

Если у человека уже есть опыт работы с ручным штроборезом, направляющую можно не использовать, хотя с ней результат получится аккуратнее. Направлять движение реза следует сверху вниз. Пои этом стоит учитывать, что глубина штробы может отличаться на разных участках, поскольку отрегулировать её на ручном инструменте невозможно.

Электрическим

Для каждого покрытия используется собственный пильный диск.

Затем при помощи уровня на поверхность материала наносится разметка.

Линию следует вести таким образом, чтобы канавка получилась слегка в стороне, ведь проводить по отметке придётся боковую часть платформы. Если мастер будет стараться удержать центр штробореза на линии, то итоговая штроба получится крайне неровной. Во время прорезания инструмент следует двигать сверху вниз. Так нагрузка на руки значительно уменьшится.

После того, как две продольные линии на материале будут закончены, следует выбить центральное пространство между ними. Для этого удобно использовать перфоратор или простое зубило. Для более быстрого завершения работы стоит подобрать ширину зубила или насадки для перфоратора так, чтобы она соответствовала ширине пространства между линиями.

Если работа проводится в плохо проветриваемом помещении (ванная комната, санузел), то очень удобно будет использовать строительный пылесос. Его следует подключить к штроборезу при помощи специального шланга. Таким образом воздух будет всасываться вместе с образуемой пылью, из-за чего помещение не испачкается так сильно, а дышать будет значительно проще.

Изготовление штробореза своими руками из болгарки

О высокой стоимости многих моделей бороздоделов в статье говорилось не раз. Одним из способов сэкономить в тех случаях, когда прибор нужен для эпизодических работ, является возможность самостоятельно изготовить штроборез из болгарки.

Для изготовления штробореза из болгарки понадобится сварочный аппарат

Для этого понадобятся следующие материалы и инструменты:

• болгарка мощностью не менее 1,2 кВт;
• лист металла толщиной 2 мм и больше;
• железная труба, имеющая внутренний диаметр 50 мм;
• колесики диаметром 30-40 мм;
• металлические прокладки для фиксирования расстояния между дисками;
• несколько отрезков труб маленького диаметра, гайки, винты.

В ходе работ потребуются слесарные инструменты и сварка.

Начать монтирование насадки-штробореза на болгарку стоит с выполнения чертежа.

Полезный совет! За создание своими руками штробореза из болгарки стоит браться тем, кто на достаточном уровне владеет сварочными работами.

Далее производятся следующие действия:

Для монтажа двух дисков нужно использовать шайбы, которые соответствуют размеру шпинделя

1. Раскраивается лист металла, вырезаются плоскость и щеки защитного кожуха, затем конструкция соединяется посредством сварки.
2. Вырезается держатель, к нему приваривается хомут с прижимным механизмом.
3. К подготовленному кожуху сваркой прикрепляются планки с отверстиями для крепления колес.
4. Выполняется отверстие для патрубка, обеспечивающего вытяжку пыли.
5. На патрубке нужно подготовить место для крепления рукояти с резьбой, соответствующей размерам резьбы рукояти болгарки.
6. К кожуху приваривается болт для УШМ.
7. Инструмент стоит собрать, протестировать, затем разобрать, зачистить заусенцы и покрасить элементы.

Для установки двух дисков следует применять шайбы, которые соответствуют размеру шпинделя.

В ходе испытания необходимо обращать внимание на наличие люфтов – они недопустимы. В процессе пользования такой инструмент может не только разочаровать некомфортной и неэффективной работой, но и стать причиной травмирования

Штроборез для пеноблоков – конструктивные особенности

Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:

• на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
• модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

Штроборез на базе обычной болгарки

на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.

Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:

• увеличенной скорости штробления;
• ровной поверхности стенок паза;
• четкой геометрии канала;
• повышенной безопасности;
• возможности аспирации.

Современный электрический инструмент для штробления включает:

• защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
• аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
• рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
• рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
• электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.

Штроборез Hitachi CM7MRUУстройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:

• регулировку частоты вращения шпинделя;
• плавный пуск двигателя при включении;
• торможение диска при отключении питания;
• блокировку мотора при нагреве;
• уменьшение вибрационных колебаний.
