Принцип работы и разновидности таймеров для выключения света

Отключение катушки реле

При отключении катушки реле можно также достичь замедленного спадания магнитного потока в магнитопроводе (рис. 2 б). Для этого применяются различ­ные демпферы. Демпфером называется толстая гильза, выполнен­ная из меди или алюминия, которая насаживается на общий сердеч­ник со втягивающей катушкой. Эта гильза создает вторичный контур. При исчезновении основного магнитного потока при раз­мыкании РП в гильзе индуктируется ток, который по правилу Ленца стремится поддержать основной поток. Чем больше масса демпфера, тем больше выдержка времени реле. Роль демпфера одно­временно выполняет также и алюминиевое основание реле. Раз­личные диапазоны выдержки реле (0,3—5,5 сек) достигаются за счет применения дополнительных съемных демпферов.

Следует иметь в виду, что реле типа РЭ-500 предназначено для постоянного тока, и в цепь управления двигателями переменного тока оно включается через выпрямители.

Это интересно: Принцип работы термопары (видео)

ТОП 7 популярных моделей розеток с таймером

Theben Timer 26

Самая простая, но надежная модель от немецкого производителя Theben. Отличается высокой надежностью и долговечностью. При совершении цикла включения-выключения оповещает вас характерным щелчком. В отличие от китайских аналогов работает совершенно бесшумно при заводе таймера. Световая индикация отсутствует, но при его остальных преимуществах — это не критично. Максимальная нагрузка — 16А.

Компания зарекомендовала себя с самой лучфшей стороны и выпускает высококлассное оборудование европейского качества. Естественно цена на эту довольно простую модель не самая низкая и составляет порядка 1800 руб.

Theben Timer 26 IP44

Идентичная модель предыдущему варианту, но с одним важным свойством — защита от влаги и пыли по сертификату IP44

Что немаловажно, когда используете подобную розетку на открытом воздухе. В остальном характеристики идентичные: управление механическое, а сила тока максимум 16А. Из особенностей выделим бесшумность и звуковой сигнал по прохождению заданного цикла

Из особенностей выделим бесшумность и звуковой сигнал по прохождению заданного цикла.

E.Next e.control.t11

Тоже предельно простая модель розетки с механическим таймером отечественного производства, но европейским качеством. Компания E.Next выпускает широкий спектр электротехнического оборудования:лампочки, кабельная продукция и щитовое оборудование разного типа.

Партнерами компании выступают ведущие производители электротехнической продукции: SGC (Бельгия), ASCO (США), LIFASA (Испания), ARDIC (Турция), KIWA (Словакия), POWER (Польша), OLMEX (Польша), CETINKAYA PANO (Турция), CWS (Чехия).

В отличии от предыдущего варианта стоимость данной розетки совсем низкая, что при ее нагрузке 16А, очень даже неплохо. Цена составляет всего около 400-500 руб.

E.Next e.control.t14

Еще одна модель умной розетки с таймером от компании E.Next только с электронным управлением недельного срока. Очень неплохое устройство со всем необходимым функционалом и предельно простым управлением. Задавайте необходимый график включения и выключения питания на каждый день в течении всей недели. Максимальная сила тока — 16А.

Качество сборки за свои деньги, как мы уже сообщали находиться на довольно высоком уровне. Отечественное производство с использованием наработок и комплектующих ведущих европейских производителей электротехнической продукции.

Feron TM22/61925

Российский производитель, выпускающий недорогую продукцию, которая отлично подойдет для условий в российских реалиях. Вполне неплохие устройства, но не самые надежные. Производитель дает гарантийный срок всего 14 дней, что несколько настораживает, но продавцы обычно в курсе, в какой партии меньше всего возвратов, поэтому интересуйтесь.

В остальном модель имеет максимальную нагрузку 16А и оснащена электронным программатором с недельным сроком. Есть простенький LCD-дисплей, где отображается время и весь процесс настроек.

DigiTOP PB-1C

Хотя модель имеет электронное управление, но максимальное время работы таймера всего 24 часа. Зато электроника значительно упрощает настройку таймера и расширяет его возможности. Можно задавать самые разные временные интервалы, а не определено цикличные, как это происходит у моделей с механическим управлением.

Максимальный уровень тока — 10А, что для среднестатистической квартиры более чем подойдет. Производитель отечественный и выпускает вполне неплохие устройства с высоким качеством и надежностью. Цены не самые дешевые, как для наших производителей. Данная розетка стоит 900-1000 руб., что по сравнению с предыдущим вариантам и его возможностями недешево.

HS Electro Т-10ц

Еще один интересный производитель отечественных реле, таймеров и соответствующей электротехники. данная модель по характеристикам аналогична предыдущей и обладает суточным программатором, но с электронным управлением, что в отличие от механических делает ее более надежной и долговечной. Параметры настройки более гибкие, можно задавать совершенно разные циклы включения и отключения. Максимальный ток — 10А.

Довольно популярная модель с высоким качеством сборки и приличной гарантией производителя. Приобрести модель на российском рынке можно за1300 руб.

Что такое таймер в розетке, где он используется

Настройка автоматического включения или выключения электрических приборов или систем, которые также требуют для работы подключения к источнику питания, помогает, в первую очередь, сэкономить на коммунальных счетах. Розетки с электрическим таймером – это возможность организовать работу приборов в соответствии с потребностями пользователя, что очень удобно, например, при проживании в своём доме для включения системы отопления, насоса или полива лужайки в определённые временные интервалы.

ФОТО: ae01.alicdn.com Можно купить таймер-розетку под любой тип вилки

Основная масса представленных на рынке бытовых устройств с таймером, внешне ничем не отличается от стандартных розеток. Единственная разница в том, что в них присутствует система отсчёта времени. Она может быть механического или электронного типа. В первом случае, для управления реле времени, таймер придётся выставлять вручную посредством специального рычажка. При электронном типе пользователю необходимо программировать блок для выставления интервалов включения по дням или даже неделям.

Более простым вариантом является установка отдельного таймера включения и выключения приборов, купить который можно в магазине электрики или радиотоваров. В этом случае он устанавливается непосредственно на пути прохождения проводки, но предназначается для аналогичных целей, как и розетки со встроенными приборами учёта времени.

ФОТО: cdek.market Простой по типу, но сложный по установке таймер монтируется непосредственно в электрическую цепь

Использование указанных устройств подходит для решения большого количества задач. На первом месте – экономия электричества

Можно настроить прибор таким образом, что во время отсутствия людей дома (в будние дни, когда все на работе), питание будет отключаться, что особенно важно при наличии нагревательных систем

Вторым назначением данного типа устройств является автоматизация управления питанием

Это свойство пригодится аквариумистам, для которых важно, чтобы насосы, фильтры, компрессоры запускались в определённое время для создания комфортных условий обитания питомцев

ФОТО: 4.bp.blogspot.com Устройства для включения или отключения используются во многих областях

Розетка с таймером может являться частью системы безопасности дома. При длительном отсутствии хозяев имеется возможность настроить реле таким образом, чтобы периодически включался свет, создавая эффект присутствия, что может отпугнуть потенциальных грабителей.

ФОТО: aquafishes.net Профессиональные аквариумисты могут использовать таймер для автоматизации процессов насыщения воды кислородом

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото из
Розетка с таймером — полезное компактное устройство, которое отключит электрооборудование в момент, запрограммированный владельцем

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

Розетка с таймером в управлении внешними системами

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

Модель розетки с механическим управлением

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

Смарт-разновидности розеток с электронным таймером

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

1. Суточной – когда процесс ограничен отрезком времени в 24 часа.
2. Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

• Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
• Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
• Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Розетка-таймер поможет на приусадебных участках  автоматически запустить охранное устройство, подсветку теплицы и освещение территории в ночное время

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Розетка с таймером по принципу функционирования во многом схожа с реле времени: по истечении заданного программой временного интервала она замыкает/размыкает контакты

Как пользоваться розетками с таймером: рекомендации по настройке

Все однотипные разъемы с таймером имеют одинаковое устройство. Поэтому инструкция по их настройке выглядит примерно одинаково, независимо от марки и модели.

Как пользоваться розетками с таймером (механическим или электронным):

1. Электронные приборы настраиваются с помощью кнопок, расположенных на корпусе (Таймер, День, Неделя, Включить, Выключить, Авто, Часы, Минуты). К каждой модели прилагается подробная инструкция, где описан этот процесс.
2. Розетки с механическим таймером — для настройки нужно вращать барабан с разметкой, которая определяет интервал времени и цикличность прибора.

Обратите внимание! Модели, которые ставятся на ДИН-рейку, имеют поворотные регуляторы. С их помощью каждый параметр задается отдельно

Настройка механической розетки с таймером: инструкция по эксплуатации

У механических моделей самая простая конструкция. Поэтому с их настройкой обычно не возникает проблем. Все устройства имеют крутящийся барабан с циферблатом. С его помощью задаются все параметры.

Самым простым в использовании является механический таймер

Процесс настройки большинства механических моделей выглядит следующим образом:

Для начала нужно тщательно изучить инструкцию, которая прилагается к устройству в коробке. В ней производитель информирует пользователей о возможностях прибора и рассказывает, как его правильно настроить.
Необходимо установить отметку на разъеме с таймером на текущее время

При этом регулятор нужно вращать очень осторожно, чтобы не сломать его в процессе. Производители рекомендуют совершать движение только по часовой стрелке

Таким образом, вероятность случайно повредить барабан практически исключается, что позволяет значительно продлить срок службы изделия.
Затем следует выставить время, когда устройство будет срабатывать (выключать или, наоборот, подавать электричество на прибор). Час на циферблате разбит на равные отрезки. В большинстве моделей можно поставить таймер на 15 минут минимум.

После того, как время срабатывания установлено, можно включить прибор, который будет контролироваться, в розетку.

Настройка электронного таймера Masterclear: инструкция производителя

Masterclear — одна из самых популярных розеток с функцией отсчета времени. Высокий спрос на продукцию этого производителя объясняется тем, что разъемы имеют более понятную систему настройки в сравнении с другими фирмами.

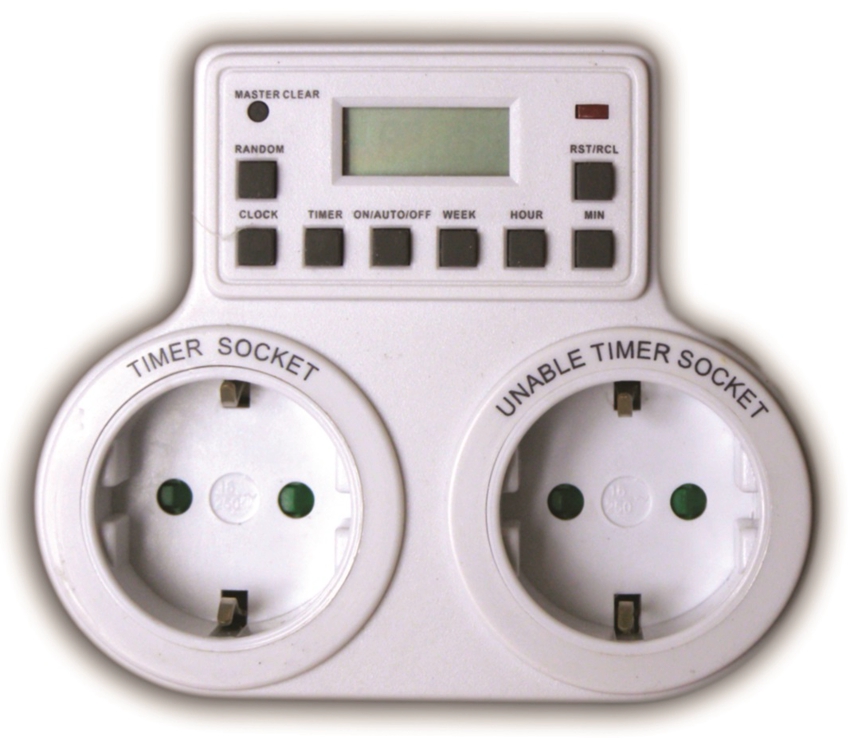

Двойная розетка Masterclear с таймером включения/выключения

Как настроить розетку с таймером электронного типа:

1. Чтобы заданные настройки сохранились в памяти прибора, в нем установлена встроенная батарея. Сначала нужно ее зарядить.
2. Все установленные ранее настройки нужно сбросить. Для этого предназначена красная кнопка. Обычно она слегка утоплена и располагается под дисплеем.
3. Удерживая клавишу «Clock», нужно выставить время. Не отпуская эту кнопку, следует нажать на «Hour», чтобы указать часы, и «Minute» — минуты. Клавиша «Timer» позволяет изменить формат, в котором будет отображаться время.
4. Аналогичным образом осуществляется настройка дней недели. Удерживая клавишу «Clock», нужные параметры задаются с помощью кнопки «Week».
5. Чтобы настроить цикл, согласно которому будет происходить включение и выключение, следует нажимать клавишу «Timer» до тех пор, пока на экране не появится надпись — «Включить» («ON»). После этого выставляются необходимые часы, минуты и дни недели.
6. Функция отключения настраивается точно так же. Только нужно дождаться, когда при нажатии кнопки «Timer» появится надпись — «Выключить» («OFF»).
7. Чтобы выйти из меню настроек, нужно нажать клавишу «Clock».

Обратите внимание! В розетке Masterclear предусмотрено 8 программ. Они позволяют более тонко настраивать таймер, чтобы полностью контролировать работу электрических приборов

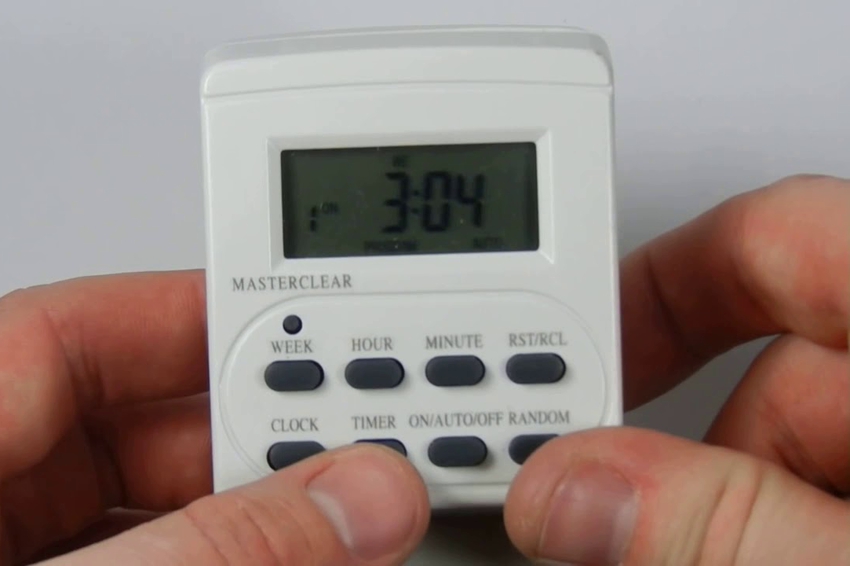

Для настройки таймера Masterclear можно использовать одну из восьми встроенных программ

Нарисуем схему подключения

Тестовая схема будет немного упрощенной версией решения, но она прекрасно иллюстрирует цель и способ исполнения. Принципиальная схема содержит несколько элементов:

Схема подключения таймера 220V

• Электрическая розетка или источник питания 220 В
• Программируемое реле времени
• Лампочка

Что здесь имеем? Прежде всего, к клеммам 1 и 2 реле (в соответствии с инструкцией) подключаем вход от сети 220 В, то есть провода к фазе (L) и нейтрали (N). В дополнение к терминалу № 4 реле подаем фазовый провод. Затем подключите фазовый провод лампы к клемме № 3 и нейтральный провод лампы непосредственно к нейтральному проводнику гнезда.

Внимание! Номера контактов и функциональные возможности могут различаться между различными типами реле

Плюсы и минусы розеток-таймеров

1. Достоинства:
2. Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
3. В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
4. Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

• В инструкции к каждой розетке указывается:
• общие правила и схемы подключения самой розетки;
• регулировка таймера;
• принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

1. У розетки с электрическим таймером имеются такие преимущества:
2. возможность регулировки времени работы по минутам;
3. выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
4. возможность как ручного, так и автоматического включения;
5. работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
6. наличие функции имитации присутствия хозяев в доме;
7. наличие автономной программы более чем на два года.

• Недостатки:
• В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
• Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
• Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
• Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
• Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Как правильно выбрать таймер для розетки: основные критерии и лучшие модели

При покупке устройства нужно обращать внимание не только на тип системы отсчета (механическая или электронная), но и на технические характеристики выбранной модели. От рабочих параметров будет зависеть дальнейшая эксплуатация, а также срок службы таймера. Основные критерии выбора:

Основные критерии выбора:

настраиваемый диапазон времени — если напряжение нужно контролировать только на протяжении одного дня, стоит отдать предпочтение механическим моделям. Реле времени в розетках с электронным управлением позволяет задавать рабочие настройки на неделю вперед или даже целый месяц

При покупке обязательно нужно обращать внимание на наличие этих опций;

Для разных потребностей существуют различные разновидности таймеров

• точность — этот параметр в большей степени касается механических таймеров. С другой стороны, особой необходимости в том, чтобы соблюдать время вплоть до секунды, нет. Высокой точностью обладают изделия, выпущенные надежными производителями;
• нагрузки — у каждой электросети своя нагрузка, в продаже можно найти большой выбор устройств, способных выдержать силу тока 7, 10 или 16А. Модель подбирается с учетом мощности прибора, который будет подключен к розетке с реле времени и питаться от сети через нее;

Статья по теме:

• количество доступных линий — по этому параметру можно определить, сколько приборов получится подключить к таймеру. Простейшие модели рассчитаны всего на одно устройство, в улучшенных изделиях бывает 2 и более линии программирования;
• степень пыле- и влагозащиты — в некоторых разъемах имеется дополнительная защита от негативного воздействия извне. Такими возможностями наделены таймеры, которые эксплуатируются в уличных условиях.

Подбираем оптимальную розетку: рейтинг лучших моделей с таймером

На рынке представлен огромный ассортимент розеток, укомплектованных системой отсчета. Во многом качество товара зависит от бренда, который его производит. От надежности компании-изготовителя зависят и другие параметры, такие как ремонтопригодность, срок службы, функционал.

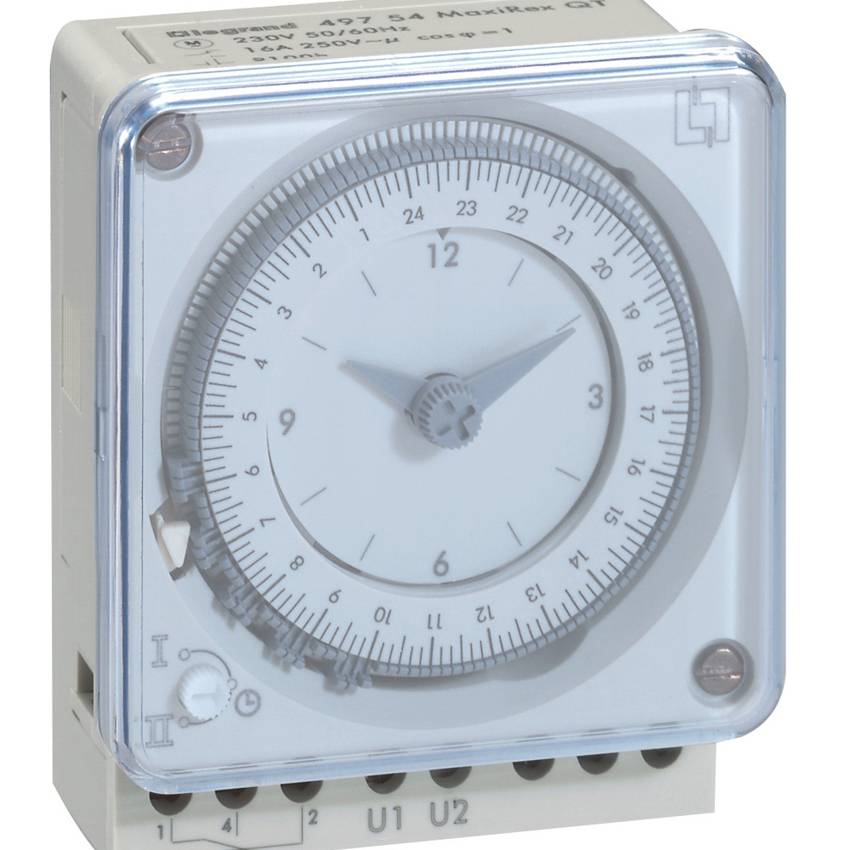

Суточный таймер бренда Legrand

Популярные фирмы-производители:

• Theben;
• Rubetek;
• Legrand;
• Redmond,
• Berker;
• TP-Link;
• Feron;
• Телеметрика;
• DigiTop;
• Elektrostandard.

Если продукция выпущена под известным брендом, значит товар в большинстве случаев соответствует стандартам качества. Китайские устройства абсолютно непредсказуемы. Однако и среди них встречаются достойные модели. Чтобы не ошибиться, нужно внимательно изучать комментарии. Многие пользователи положительно отзываются о китайской модели Feron TM22, инструкцией предусмотрен немалый диапазон возможностей. В их числе контроль вытяжки, системы полива, освещения и отопительных батарей. Именно поэтому она возглавляет список лучших моделей.

Рейтинг лучших моделей:

Место в рейтинге	Модель	Рабочее напряжение, В	Максимальная нагрузка, кВт	Тип таймера	Страна-производитель	Гарантия, мес.
1	Feron TМ22	230-240	3,5	Электронный, многорежимный	Китай	12
2	Feron TМ32	220-240	3,5	Механический, суточный	Китай	6
3	HS Electro T-10Ц	220-340	1,5	Электронный, с возможностью настройки разных интервалов	Украина	6
4	Horoz Electric Toimer-2	220-240	3,5	Электронный, недельный	Турция	6
5	Lemanso LM676	230-240	3,5	Электронный, недельный	Китай	12

Электронные

Электронные розетки с таймером бывают двух типов:

• суточные
• недельные

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

После покупки таймера сразу же включайте его в розетку. Аккумуляторы должны зарядится в течении 15 часов. Только после этого прибор готов к работе.

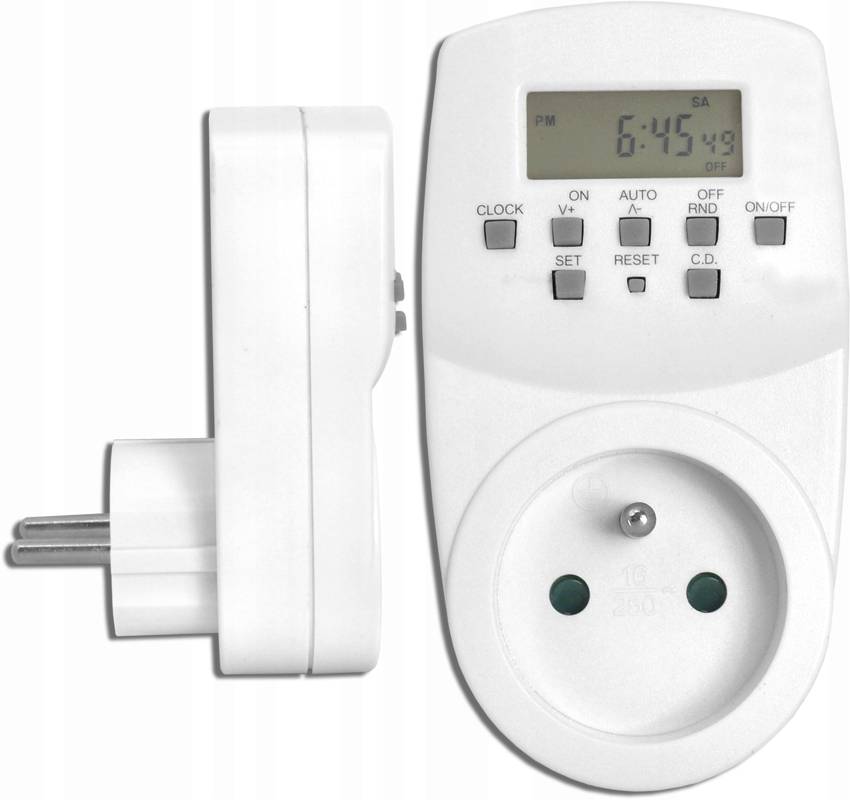

Для удобства пользователей выпускают спаренные розетки. Одна из которых работает постоянно в нормальном режиме, а другая через таймер. Пример такого исполнения – модель Expert E-TE.

Ее характеристики:

• минимальный интервал времени вкл.-откл. – 1 мин
• кол-во таймеров – 10
• система программирования сутки/7 дней в неделю
• рабочая температура – от минус 10 до плюс 40 градусов
• степень защиты – IP20

Фактически розетки с таймером это программируемые электронные выключатели.

Обратите внимание, что в электронных моделях есть функции перехода на зимнее и летнее время. Поэтому при настройках и выставлении часов в определенный период года будьте внимательнее.

Недостатки

Недостатки розеток с электронным таймером:

сложные настройки

Если потерять инструкцию, то реально нужно будет потратить очень много времени чтобы разобрать во всех нюансах

прибор не «любит» индуктивную нагрузку — двигатели, лампы дневного света, блоки питания

Таймер реально может дать сбой. То есть включиться согласно программе, а по достижению времени отключения, он не сработает.

Как решить эту проблему объясняется в видеоролике:

https://youtube.com/watch?v=P2g692SuNIQ%3F

Инструкция по настройке электронной розетки с таймером — скачать

Подводя итог, можно посоветовать — выбирайте розетку с механическим таймером если:

• хотите сэкономить
• вам нужен простой прибор, который не требует долгого изучения настроек и программирования
• вы будете ее использовать для одних и тех же процессов повторяющихся каждый день
• минимальное время, через которое должно произойдет включение или отключение — 15 минут

Если вам необходим более навороченный и настраиваемый под ваши изменяющиеся потребности аппарат, с широким диапазоном настроек, то покупайте с электронным таймером. Подобрать нужный вам экземпляр можно здесь или здесь.

https://youtube.com/watch?v=2ShuJch4Aww%3F
