Размеры листа металлочерепицы (длина, ширина, толщина, вес) и как правильно рассчитать рабочую площадь?

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123
Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII
Высота до конька здания

5 мот 5 м до 10 мот 10 м
Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов:

Крыша:

Угол наклона крыши: градусов.

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.

Примерный вес кровельного материала: кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.

Длина стропил: см.

Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.

Равномерное расстояние между досками обрешетки: см.

Количество досок обрешетки стандартной длиной 6 метров: шт.

Объем досок обрешетки: м3.

Примерный вес досок обрешетки: кг.

Защитное покрытие

Производители наносят специальное покрытие перед тем, как лист примет волнорезную форму. Благодаря этому слою кровельное покрытие приобретает множество положительных свойств:

1. Создается защита от коррозии и действия солнечных лучей.
2. Поверхность поддается минимальному разрушение.
3. Черепица не теряет свой цвет.
4. Материал не теряет свои свойства летом и зимой.

А вот какова цена вентиляции для металлочерепицы и как правильно выбрать такой материал, рассказывается в статье: https://resforbuild.ru/paneli/krov/cherepica/ventilyacionnye-vyxody-dlya-metallocherepicy.html

Возможно вам так же будет интересно узнать о том, что лучше ондулин или металлочерепица.

Для изготовления покрытия могут применять следующие виды полимеров:

1. Полиэстер. Толщина защитного слоя составляет 25 микрон. Он создает надежную защиту от коррозии и механического повреждения.
2. Матовый полиэстер. Это покрытие имеет толщину 35 микрон. Имеет изысканный вид и стойкость к погодным условиям. Можно применять при обустройстве кровли в любом регионе.
3. Пластизол. Это покрытие из ПВХ. Толщина наносимого слоя 200 микрон. Создает отличное защиту от действия УФ-лучей, коррозии и разрушений.
4. Пурал. Это покрытие из пурала, толщина которого 50 микрон. Он не боится перепадов температур, а цвет отличается высокой стойкостью.
5. ПВДФ. Покрытие наносится с толщиной слой 27 микрон. Представляет собой смесь акрила с поливинилфторидом. Она не выгорает при действии солнечных лучей, не ломается при влиянии механических нагрузок.

А вот какие характеристики у металлочерепицы монтеррей викинг и как правильно их определить и на что обращать внимание, рассказывается в данной статье. На видео- установка металлочерепицы монтеррей:

На видео- установка металлочерепицы монтеррей:

Как рассчитать доборные элементы

При планировании вам нужно учесть не только площадь покрытия, но и элементы ее отделки: коньки, ендовы, планки для задержки снега, а также торцевые и карнизные планки.

Все эти детали для металлочерепицы изготавливаются стандартной длины — 2 м. Укладывают с нахлестом сантиметров в 10, поэтому рассчитывать этот «декор» следует по формуле: количество = L/1,9 (где L – это длина, которую нужно перекрыть, а 1,9 м — длина доборного элемента). Результат вычислений следует округлить в большую сторону.

Представим, что у нас 7-метровый конек. Рассчитаем сколько нужно для него планок: 7/1,9~4. Потребность в остальных элементах отделки можно определить точно так же.

Критерий 2. Качество стали

Крупные заводы работают обычно с тремя видами стали – российской, азиатской и европейской. Из европейской стали сегодня производят металлочерепицу такие страны:

• Англия, фирма Corus.
• Финляндия, фирма RUUKKI.
• Бельгия, фирма Arcelor.
• Швеция, фирма SSAB.

Российскую сталь для изготовления металлочерепицы производят в таких городах, как Магнитогорск, Череповец и Липецк.

А самой некачественной по понятным соображениям считается азиатская сталь. В свое время она быстро заполонила рынок России, и даже сегодня ее иногда продают под видом производства других стран. Нередко можно встретить в продаже металлочерепицу, в которой вообще нет защитного слоя: краска была нанесена на голую сталь!

Вот почему это кровельное покрытие нельзя покупать лишь бы где и лишь бы у кого, особенно на рынке без каких-либо маркировок и сопроводительных документов. К сожалению, сегодня часто подделывают таким образом именно «Северосталь», от которой, по сути, остается только наклейка.

А еще для изготовления металлочерепицы применяют самые разные материалы:

Толщина

Толщина металлопрофиля – важный показатель качества продукции, оказывающий влияние на механическую прочность, несущую способность и устойчивость к коррозии кровли. Кроме того, эта характеристика отражается в стоимости изделия. Чем металл толще, тем оно надежнее, долговечнее и дороже. Лист большей части продукции имеет толщину 0,5-0,6 мм, что является оптимальным показателем. На толщине отражаются следующие факторы:

• Толщина стальной заготовки.
• Металлоемкость цинкового слоя.
• Вид декоративного напыления.

Обратите внимание! Вес металлочерепицы зависит от толщины заготовки. Если лист не толще 0,45 мм, то вес этого покрытия для крыши составит не более 4,5 кг/м2

Однако, эксплуатационные качества и срок службы крыши существенно снизится. Легкий вес и длина изделий, позволяют выполнять настил кровли на решетчатое основание с шагом между рейками более 50 см.

При приобретении металлочерепицы обращайте внимание на внешний вид продукции, толщина изделия должна быть ровной по всей поверхности, на полимерном слое не должно быть наплывов. Сколы, трещины или царапины – признаки некачественной продукции, которая не прослужит долго из-за коррозии

Рабочая ширина, полезная и фактическая

Ширина листа металлочерепицы — постоянный размер, не зависящий от компании – производителя данной продукции. Дело в том, что изготовители металла для таких изделий используют типовые технологии проката и аналогичное оборудование.

При основном размере листа, равном 1180 миллиметров, минимальная его ширина составляет 1160, а максимальная –1190 миллиметров. Зарубежные фирмы, специализирующиеся на выпуске металлочерепицы, строго соблюдают стандарты ISO относительно ее производства, качественных характеристик и реализации готовой продукции. Что касается российских ГОСТов, то они не настолько требовательны, поэтому встречается незначительное отличие размерности изделий.

Несмотря на отличия фактической ширины у листов, имеется параметр, который постоянен для производимой сегодня кровельной продукции – им является полезная ширина металлочерепицы, которая равна 1100 миллиметров.

Когда определяются с размером листа, используют понятие «нахлест». Оно требуется при укладке кровли для недопущения протечек осадков и измеряется по ширине продукции с двух сторон. Чтобы узнать полезную или рабочую ширину металлочерепицы, нужно от фактической ширины вычесть нахлест.

Пример расчета кровли из металлической черепицы

Вооружившись всем необходимым, можете начинать расчет кровельного материала

За размеры постройки примем 15×12 метров. Немного усложним задачу и представим себе, что дом должен иметь с одной стороны хозяйственную пристройку, площадью 3×12 метров.

Крыша хозблока будет повторять форму кровли самого дома, просто располагаться она будет немного ниже ее.

Для начала узнайте размеры скатов (без учета кровельного свеса). В нашем примере – это 8.2×15 метра и 5×15 метра у основного здания, а также 8.2×3 метра и 5×3 метра у пристройки.

Теперь вам необходимо подумать, как рассчитать количество металлочерепицы,чтоб избежать излишних работ по ее резке.

Вы можете направить разницу по ширине на увеличение кровельного свеса. Об этом стоит сказать отдельно. Довольно часто при самостоятельной постройке домов, их владельцы делают свесы крыши достаточно небольшими. Это неправильно.

В большинстве наших регионов дожди идут довольно часто, нередко они сопровождаются и ветром. Маленькие свесы неспособны защитить стены здания от осадков. Особенно опасно это в осенний период, когда дом, так и не просохнув, будет «зимовать» с сырыми стенами.

Исходя из этого, размер кровельных свесов должен быть оптимальным.

Производители металлической черепицы выпускают листы, имеющие разные типовые размеры.

Мы будем оперировать такими:

• покрытие с 10 волнами, 3620×1160 мм;
• лист в 6 волн, 2220×1160 мм;
• черепица в 3 волны, 1170×1160 мм;
• лист в 1 волну, 470×1160 мм.

Перед тем, как рассчитать металлочерепицу, не забудьте, что материал будет укладываться внахлест.

Полная ширина листов 1160 мм, однако, эффективная — лишь 1100 мм, т.к. перекрытие составляет по ширине 60 мм.

Иными словами, вы можете считать один лист по полной длине/ширине. Остальные же – по эффективной, либо количеству волн.

Теперь мы можем рассчитать металлочерепицу и величину свеса.

Определиться со свесом важно сразу, потому как он влияет на размер стропил, обрешетки и системы водостока. Начнем считать с крыши пристройки

Начнем считать с крыши пристройки.

1. Ширина ее 3 метра. Значит, необходимо будет в ширину 3 листа (1160 мм + 1100 мм + 1100 мм) = 3360 мм. Свес надо сделать лишь с одной стороны, т.к. другая имеет примыкание к стене, он будет равен 360 мм. Для пристройки этого вполне достаточно.
2. Теперь, как посчитать металлочерепицу на скатах.
   Более длинный из них (8.2 м)потребует 8200 мм:350 мм = 24 волны. Фактически 24 волны — это 8400 мм + 120 мм технологических торцовок.
   Результат — 8520 мм. За счет ширины конька можно добавить еще 30/50 мм. Получится 8550 мм. Свес сделайте в 300 мм. Теперь надо подобрать листы черепицы так, чтобы они по сумме дали 24 волны. Это или четыре 6-волновых листа, или схема 10/10/3/1, или 8 листов по 3 волны.
   Последняя вариация нежелательна, так как получится много стыков. Среди оставшихся возможностей оптимален набор 6-волновых листов. Стыков в обоих случаях, получается, по три, однако монтировать более короткие листы (2220 мм) гораздо легче, чем длинные (3620 мм).
3. Подводим итог, для длинного ската пристройки надо будет 3∙4 = 12 черепичных листов, имеющих 6 волн.
4. Для короткого же ската (5 м) необходимо 5000 мм:350 мм = 15 волн черепицы. 15∙350 мм + 120 мм = 5370 мм. За счет сдвига увеличьте цифру до 5400 мм.
   Свес сделайте в 400 мм, на северной стороне это вполне логично. 15 волн можно набирать по схеме 6/6/3. Результат: понадобится 3∙2 = 6 листов, имеющих 6 волн, а также 3 листа, имеющих 3 волны.

Теперь, когда вы знаете, как считается металлочерепица — расчет количества листов для основного здания не составит для вас труда.

Длина у скатов у него та же, ширина — 15 м.  Ближайшее значение, которое кратно целым листам – это 14 черепиц в ширину (т.е. — 15460 мм).

Следовательно, на оба ската нужно 14∙4 + 14∙2 = 84 листа, имеющих 6 волн, а также 14 листов, имеющих 3 волны.

Подводим конечный итог: на всю крышу вам надо будет купить 12 + 6 + 84 = 102 черепичных листа в 6 волн, а также 17 листов в 3 волны.

Монтаж кровли из металлочерепицы

Вне зависимости от размеров листа, цены за лист металлочерепицы, монтаж кровли из этого материала осуществляется в определенной последовательности и с соблюдением ряда важных нюансов.

Подготовительные работы

После того, как вы определились с металлочерепицей – какую лучше выбрать для крыши, необходимо удостовериться в ровности поверхности самой крыши. Все обнаруженные дефекты необходимо устранить, иначе вы рискуете получить недолговечную конструкцию с невысоким качеством гидро- и теплоизоляции и другими эксплуатационными характеристиками.

Металлочерепицу применяют и для нового строительства, и для реконструкции

После того как все дефекты кровли будут устранены, необходимо произвести замеры каждого из скатов и всей крыши в целом. От этого зависят размер и цена металлочерепицы.

Если на крыше уже есть какое-то кровельное покрытие, то его необходимо демонтировать. Также перед началом работ нужно вывести через кровлю все предполагаемые вентиляционные, дымоходные и другие проходки. Крайне не рекомендуется проводить монтаж материала параллельно с облицовочными работами.

Листы металлочерепицы стандартного размера нужно укладывать внахлест 10 см. Если же длина ската превышает 6-7 м, то лист стоит разбить на 2-3 части.

Монтаж листов можно осуществлять с любого края

Устройство обрешетки

Обрешетка – это основание кровли из металлочерепицы. Ее монтаж стоит осуществлять в соответствии со следующими рекомендациями:

 Шаг между стропилами не должен превышать 900 мм. При использовании металлочерепицы стандартного размера рекомендуется брать стропила с сечением от 150х50 мм, доски – 100х25 мм.
Первая доска обрешетки должна прибиваться строго вдоль свеса. При этом она не должна выступать за карниз, а ее толщина должна быть на 10-15 мм больше, чем у остальных досок системы.

Размер саморезов для металлочерепицы выбирается в зависимости от толщины материала, типа полимерного покрытия и других параметров.

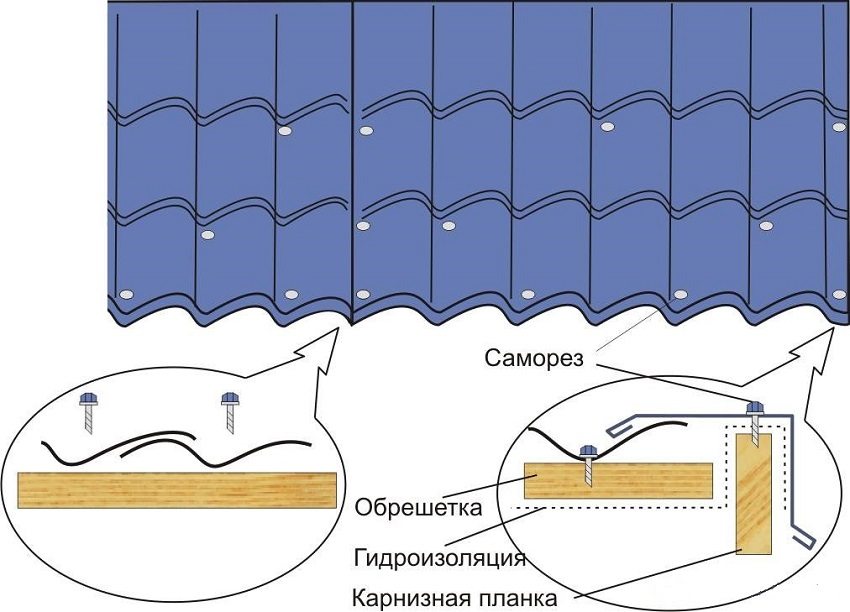

Схема монтажа крыши с использованием покрытия из металлочерепицы

Обустройство дополнительных элементов

Обязательным элементом кровли является ветровая и карнизная планка, конек, водосточный желоб и другие дополнительные элементы конструкции. Цена конька для металлочерепицы и других элементов зависит от выбранного вами производителя и модели, а монтаж этих элементов включает в себя некоторые нюансы.

По бокам от конька необходимо прибить дополнительные доски обрешетки, это обеспечит большую надежность его крепления при любом рабочем размере металлочерепицы.

Ветровую доску необходимо крепить выше плоскости обрешетки на величину, которая равна высоте листа. Этот параметр, как и размеры волны металлочерепицы, зависит исключительно от производителя. Ответ на вопрос, какого производителя металлочерепицы лучше выбрать, зависит от ваших финансовых возможностей и эстетических предпочтений.

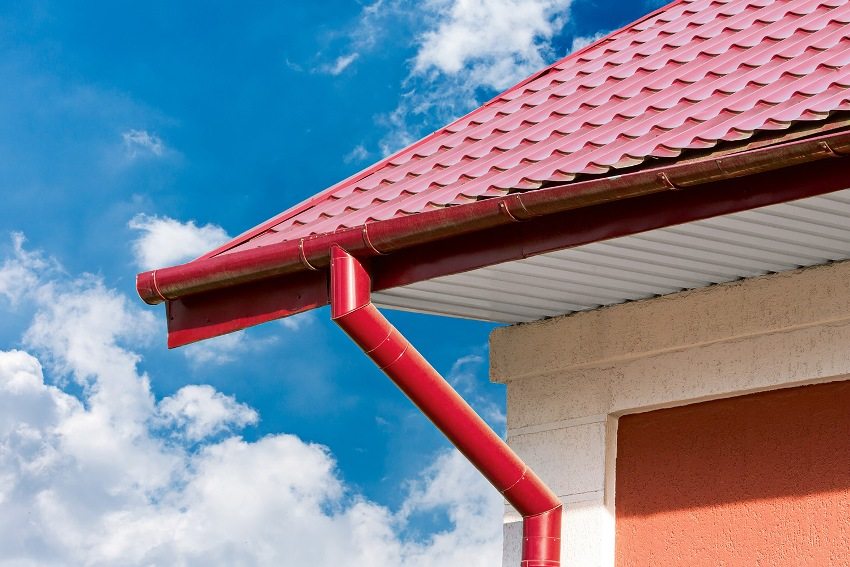

Для крыши из металлочерепицы может использоваться жестяной водосточный желоб

Для того чтобы обустроить водосток, до того как укладывать настил кровли, к нижней доске обрешетки нужно прикрепить специальные кронштейны, на которые потом будет монтироваться желоб. Оптимальное расстояние между кронштейнами – 50-60 мм, а уклон желоба – 5 мм на один погонный метр.

Раскрой листов и укладка металлочерепицы

Листы материала раскраиваются при помощи специальных рубящих элетроножниц. Не рекомендуется использовать для этого болгарку, так как поверхность листа в месте разреза перегревается, что приводит к деформации и отслаиванию защитного слоя.

Выбор цвета и формы металлочерепицы являются сугубо индивидуальными факторами

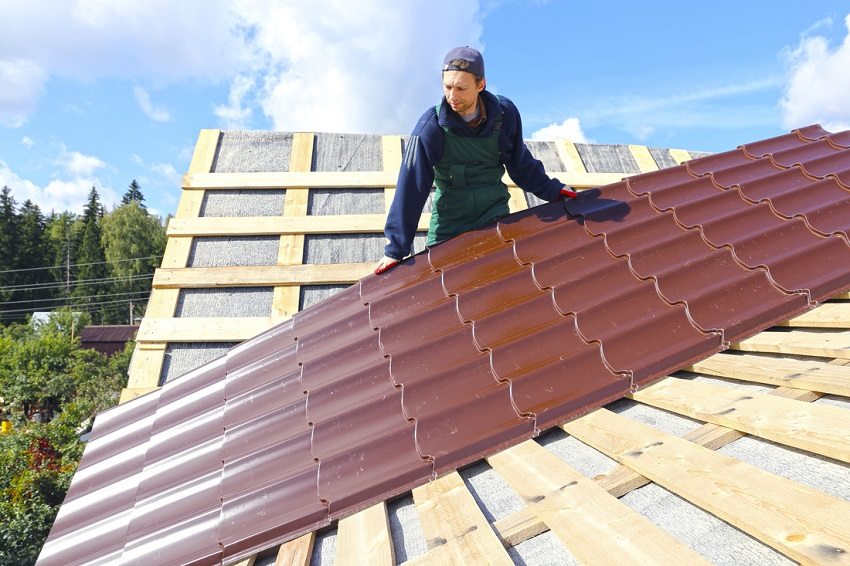

Укладку нужно начинать с края ската, от правого торца крыши. Крепления всегда следует осуществлять во впадинах между волнами, а в местах перекрытия листов крепление делается в каждую канавку. При этом нужно учитывать размеры листа. Например, размеры металлочеерпицы Монтеррей подходят под определение стандартных и не требуют особых усилий при монтаже.

На фото металлочерепицы для крыши цвет и укладка всегда выглядят идеально, но в реальности для достижения такого эффекта необходимо приложить немалое количество усилий. Сюда входит не только правильный монтаж, но и выбор размера и модели листа.

Установка металлочерепичных листов

Не секрет, что шаг обрешетки металлочерепицы зависит от того, сколько весит материал. Нужная величина обычно прописывается в инструкции, предоставляемой производителем.

Если грамотно следовать всем указанным в ней пунктам, то покрытие кровли будет надежным, способным исправно служить на протяжении долгого времени. Если крыша двускатная, то начинать монтировать покрытие на ней нужно с левого торца. Монтируя же шатровую кровлю, нужно определить самую высокую точку на скате и уже от нее устанавливать и крепить листы в обе стороны. Устанавливать листы лучше всего в параллельном порядке, то есть начинать их укладку одновременно по обеим скатным сторонам. Это позволит держать весь процесс укладки под контролем, включая и геометрическое совпадение, и симметричность узора.

Способ укладки листов металлочерепицы – внахлест на 20 – 30 миллиметров.

Проще будет смонтировать и предварительно скрепить несколько металлочерепичных листов на земле. А уже затем их нужно аккуратно поднять и установить непосредственно на крыше, при необходимости выровняв края.

Возможности конструктора

Сервис КАЛК.ПРО – это универсальный помощник для начинающего и профессионального мастера, с помощью которого можно изготовить действительно надежную и безопасную конструкцию. Однако необходимо понимать, что программа выполняет расчет кровли на основании введенных данных и не учитывает их корректность, кроме исключительных случаев, когда конструкция гарантировано будет неустойчивой

При строительстве крыши (особенно в первый раз), мы рекомендуем обращать внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки

Московская область», СП 31-101-97 «Проектирование и строительство кровель».

На данный мы предоставляем расчет следующих кровельных конструкций:

• крыша односкатная;
• крыша двускатная (двухскатная, щипцовая);
• крыша четырехскатная (вальмовая);
• крыша четырехскатная (шатровая).

Также у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы двускатной и односкатной кровли – попробуйте, может вам нужно именно это!

Среди основных возможностей конструктора необходимо выделить ( – только на КАЛК.ПРО):

• Единицы измерения. Можно выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), а программа автоматически выполнит перевод всех значений в полях калькулятора и результатах расчета.
• Тип кровли. При использовании мягкой кровли появляется возможность учета подложки в виде листов ОСП.
• Параметры крыши. Можно указать предполагаемую высоту конструкции, выпуск в стороны и свес. В некоторых калькуляторах крыш, также выбирается крайнее положение стропил (на краю, у стены).
• Габариты дома. Можно задать размеры дома: ширину, длину коробки дома и толщину стен (последнее влияет на раскладку стропил, поскольку учитывается толщина фронтонов). Высота стен нужна только для создания корректной 3D-модели.
• Мауэрлат. Только у нас вы получаете раздельный расчет мауэрлата под боковые и торцевые скаты.
• Расчет стропил. Помимо ввода стандартных значений ширины/толщины и расстояния между соседними элементами, для более корректного расчета стропильной системы у нас также можно указать глубину запила.
• Утеплитель. Количество утеплителя автоматически подставляется в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
• Пароизоляция. Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учета нахлеста сбоку и сверху.
• Обрешетка и контробрешетка. Имеется функционал учета параметров обрешетки и контробрешетки – можно ввести ширину/толщину доски и расстояние между ними.
• Листы ОСП (OSB). В случае использовании мягкой кровли, в расчетах учитываются параметры листов ОСП.
• Кровельные материалы. Данный блок позволяет выполнить расчет металлочерепицы, профнастила, ондулина и любого другого кровельного материала по известным параметрам листа.

Нашими профессиональными калькуляторами кровли пользуются многие специалисты – если вы хотите использовать их в коммерческих целях, вы можете убрать наш водяной знак и загрузить свой логотип.

Размеры

Качество, стандартные длина и ширина листа строго регламентируются ГОСТом. После проката и окрашивания стальных заготовок их нарезают в соответствии с необходимыми размерами, которые зависят от производственных возможностей производителя и потребностей заказчика. Обычно готовый профилированный лист имеет следующие параметры:

• Ширина металлочерепицы в зависимости от формы и высоты профиля составляет 1,16-1,19 м.
• Длина этого вида кровли может составлять 0,4 м – 8 м, обычно оно нарезают по размерам заказчика.
• Профиль имеет волнистую форму, его высота составляет 1,9-2,5 см.
• Расстояние между волнами составляет 35-40 см.
• Вес металлочерепицы составляет 4-6,5 кг/м2, что делает ее одним из самых легких покрытий для крыши.
• Толщина готового изделия составляет 0,45-0,9 мм.

Размеры листа

Подготовительный этап ↑

Прежде чем приступить к расчету кровли из металлочерепицы и закупке материала, необходимо проделать ряд подготовительных мероприятий. Главным из них является установка обрешётки на кровлю. Она будет выполнять функцию основания для установки влагонепроницаемой пленки и основного материала.

Затем можно приступать к выбору определенной модели металлочерепицы. Сначала ознакомимся со стандартными размерами.

Ширина. Полная может составлять от 1160 до 1180 мм. Нужно учитывать необходимые припуски на перекрытие листов. Исходя из этого полезная ширина уменьшается до 1000-1160 мм.

Длина. Может варьироваться от 0,4 до 6 м

При выборе важно учитывать возможность заказа моделей с определенной длиной. Предпочтительно выбирать размер 4,5 м так как он оптимален для транспортировки, обработки и монтажа.

Толщина

От этого параметра напрямую зависит возможность сдвига листов во время установки. Однако слишком большая толщина от 0,7 мм и выше скажется на трудоемкости работ. Чаще всего останавливают выбор на металлочерепице 0,5-0,6 мм.

Совет
Также нужно обращать внимание на высоту профиля и определенный шаг волны. Среднестатистические размеры для обустройства кровли частного дома составляют:

• высота профиля – 21-25 мм;
• шаг волны – 320-400 мм.

Не рекомендуется делать множество вырезов из цельного листа материала. Это связано со спецификой ее конструкции. Во время производства торцы также обрабатываются защитными материалами, а отрез приводит к нарушению целостности этого слоя. В дальнейшем возможно появление коррозии на внутренней металлической основе покрытия.

Методика расчета металлочерепицы на двухскатную крышу

Этап №1 – Замеры кровли

Перед началом расчета количества требуемых листов, следует произвести замеры крыши:

• измерить ширину ската по горизонтали (по коньку или карнизу);
• измерить длину ската (от конька до карниза).

К полученному результату длины ската следует прибавить 70 мм для вылета от торца стропильной ноги. Свес делается с целью предотвращения попадания капель под листы кровли при косом дожде.

Этап №2 – Расчет количества горизонтальных рядов

Для определения количества рядов черепицы следует использовать полученный размер по ширине ската (длина по коньку). Его необходимо разделить на значение эффективной ширины листа.

Пример: Замеренная ширина ската составляет 8 метров. Для расчета числа рядов на одном скате следует ширину ската разделить на эффективную ширину листа, которая составляет 1,10 м.

Важно: Округлять следует всегда в сторону большего значения

Этап №3 – Расчет количества листов в одном ряду

Расчет металлочерепицы здесь ведется по длине ската. Для определения точного числа листов в ряду следует просуммировать длину ската, вертикальный нахлест и вылет за стропильный торец. От полученной суммы следует выбрать число листов, отталкиваясь от их продольного размера.

Пример: Замеренная длина ската составляет 4 метра. В качестве кровли выбраны листы металлочерепицы с длиной 2,25 м. При укладке будет использоваться нахлест между листами в 0,15 м. Как видно из длинны ската в одном ряду будет достаточно двух листов (2,25 х 2 ˃ 4 метров).

Чтобы подтвердить правильность выбора следует произвести следующую проверку:

• сложить длину ската, вертикальный нахлест и вылет за стропильный торец: 4 м + 0,15 м + 0,07 м = 4,22 м;
• сложить номинальную длину двух листов: 2 х 2,25 = 4,5 м;
• сравнить полученные значения: 4,22 м ≤ 4,5.

Если сумма номинальной длины листов превышает длину ската с учетом всех нахлестов – значит число выбрано верно.

Этап № 4 – Итоговый подсчет

Подсчитав количество рядов и точное число листов в каждом из них, можно сделать итоговые результаты, перемножив эти два значения. По приведенным выше примерам на один скат потребуется 8 рядов по два листа в каждом.

Следовательно, общее число на один скат составит – 2 х 8 = 16 листов. Если крыша имеет два симметричных ската, тогда финальное значение составит – 16 х 2 = 32 штуки.

Калькулятор

Ширина ската (м): Длина ската (м): Свес (м): Эффективная ширина листа (м): Эффективная длина листа (м): Итого:<> 0)»> листов

Общие сведения по результатам расчетов

• Угол наклона крыши
  — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного
  кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
  подъема.
• Площадь поверхности крыши
  — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого
  кровельного и подкровельного материала
• Количество рубероида
  — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина стропил
  — Длина стропила от конька до основания ската
• Минимальное сечение стропил
  — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
  московского региона.
• Количество стропил
  — Общее количество стропил при заданном шаге на всю стропильную систему.
• Количество рядов обрешетки
  — Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки
  — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
