Как сделать флюгер своими руками

Классический флюгер из металла Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.

Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

• Металлический лист толщиной 1,5-2 мм.
• Проволока толщиной 3 мм
• Три трубки из металла диаметром 15, 22,5 и 25 мм
• Трубка из меди диаметром 18 мм
• Труба профильная 15х15 мм
• Металлический шарик диаметром 80 мм
• Шарик от подшипника диаметром 15 мм
• Круглый металлопрокат 12 мм
• Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

Вырезаем фигурку из шаблона

На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

Изготовление поворотного узла

Самодельный поворотный механизм Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки

При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.

Производство из подручных материалов

Средство для определения силы и движения воздуха можно смастерить не только из металла. Простой флюгер можно изготовить даже из старых пластиковых бутылок. Для работы будут нужны:

• две крупные пластиковые бутылки, крышки убирать не нужно;
• деревянный брусок;
• картонный кусок;
• гвоздь на 10 см в длину;
• проволока;
• маркер;
• канцелярские ножницы.

Пластиковые емкости нужно хорошо вымыть и удалить этикетки. Из куска картона следует сделать шаблон пропеллера и крыльев самолета. Затем из бутылочного донышка нужно сделать пропеллер, выкроенные из картона крылья присоединяются к бокам бутылки и обводятся маркером.

Ровно по центру крышки проделывается отверстие дрелью с тонким сверлом или гвоздем, аналогичное отверстие проделывается в пропеллере, после чего их соединяют путем посадки на гвоздь. Винт должен без труда вращаться вокруг своей оси. Заготовка крыльев делается на основе второй бутылки, а в первой делаются прорези ножом в зависимости от ширины крыльев для вставки. Фюзеляж такого ветряка соединяется с деревянным брусом, потом конструкция прикрепляется на крыше.

Флюгеры на основе пластика могут делаться в виде ротора. Крепить их нужно не горизонтально, а по вертикали. По бокам же емкости нужно сделать отверстия квадратной формы, напоминающие двери, что будут размещаться по шахматному принципу. Бутылка крепится на вертикальную ось, с этой целью можно взять металлический или деревянный прут. Для обеспечения вращения под пробку нужно вставить небольшие подшипниковые шарики.

Если нужно изготовить полноценный металлический флюгер, который будет выполнять, декоративную функцию, а опыта работы и требуемых инструментов нет, то лучше это доверить профессионалам. Они воплотят все требования заказчика касательно дизайна конструкции и других ее нюансов.

Дачные флюгера — универсальные приспособления. Они используются как просто для украшения здания, так и для других задач. Причем если с их помощью нужно просто определять силу и направление ветра и отпугивать вредителей, то своими руками сделать конструкцию можно из простых подручных материалов. А сложное металлическое изделие, оснащенное фигурками животных или сказочных персонажей, стоит делать больше в качестве украшения.

Ветроуказатель на крышу: устройство и принцип работы

Хотя сегодня флюгер чаще всего используется как элемент декора загородных домов, списывать его со страниц истории пока рано. Даже в наш цифровой век механические ветроуказатели исправно несут свою службу на небольших метеостанциях, в портах и на аэродромах. В зависимости от предназначения можно выделить несколько типов флюгеров:

• метеорологические ветроуказатели, которые изготавливаются из кованого металла и отличаются высокой подвижностью, что, в свою очередь, положительно сказывается на точности показаний;

Современный флюгер — это не простое механическое устройство, а сложный электронный прибор

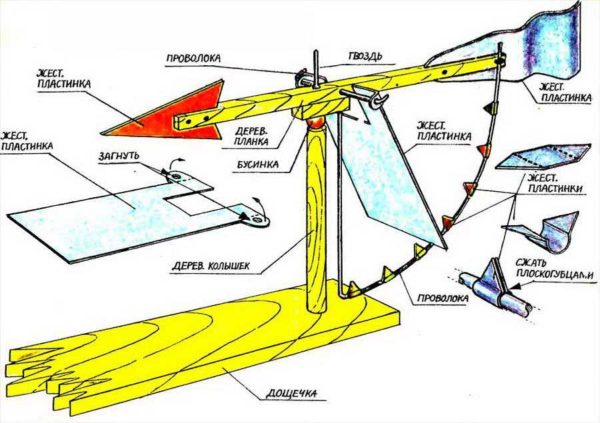

Поворачивающаяся пластина флюгера Вильде показывает, с какой силой дует ветер

Помимо своего основного предназначения, установленный на печную трубу флюгер защитит дымоход от осадков и мусора

Используемый как украшение, декоративный флюгер будет указывать направление ветра ничуть не хуже настоящего метеорологического прибора

Какой бы простой ни казалась конструкция флюгера, надёжный и долговечный ветроуказатель можно получить только в том случае, если он будет содержать следующие детали и узлы:

1. Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.
2. Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.
3. Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.
4. Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.
5. Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.
6. Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.
7. Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.
8. Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.

Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

Уже одного взгляда на схему флюгера достаточно, чтобы понять, как он работает. Благодаря высокой парусности флажка, поворот указателя происходит даже от небольшого перемещения воздушных масс. Вращение лопасти будет происходить до тех пор, пока она не установится параллельно ветру — в таком положении площадь сопротивления будет минимальной. При этом стрелка будет направлена в ту сторону, откуда дует ветер, а флажок точно укажет место, куда перемещаются воздушные массы.

Используемые материалы

Металл

Каких-либо ограничений по материалу для изготовления не установлено. В отношении таких изделий не существует норм и правил. Все зависит от собственной фантазии и умений обращаться с бытовыми инструментами.

Материалы различаются по таким параметрам:

• удельный вес;
• запас прочности;
• способ крепления;
• необходимость дополнительной обработки;
• срок эксплуатации;
• подверженность влиянию внешней среды;
• презентабельность.

Флюгер из пластиковых бутылок

Установка флюгера на крышу своими руками – довольно сложное и рискованное мероприятие. Нужно тщательно продумать и спланировать каждый его этап. Как правило, монтаж прибора представляет собой большую сложность, чем его изготовление. Необходимо подготовить крепежи и страховочное снаряжение. Нужно учитывать, что сильный порыв ветра может повалить сооружение, вырвать его из гнезда, что чревато разрушениями для кровли, построек и травмами для окружающих людей.

Наиболее распространенные материалы для флюгера:

• Металл. Листовой прокат и штамповка отличаются всеми необходимыми качествами, которые нужны для изготовления легкого, но прочного прибора. Можно использовать один из доступных материалов — нержавеющая сталь, латунь, медь. Все они имеют достаточную пластичность для гибки и ковки, хороший запас прочности и устойчивость к коррозии. Здесь нужно учитывать и способы соединения деталей. Для стали нужна сварка, тогда как цветной металл можно паять. Но здесь возникают ограничения по месту размещения. Паяные изделия нельзя ставить над дымоходом, так как от высокой температуры припой может расплавиться. У сварных приборов ограничений нет, но есть сложность со сборкой и последующей полировкой.

• Дерево

  Дерево. Изначально все флюгеры изготавливались из древесины, пока новые технологии не позволили использовать другие материалы, в том числе водостойкую фанеру. Дерево обладает рядом положительных качеств, среди них легкость и простота обработки. К сожалению, ресурс этого материала ограничен несколькими сезонами. Под воздействием влажности и ультрафиолета древесина темнеет, покрывается трещинами и рассыпается. При наличии свободного доступа к основанию конструкции этим недостатком можно пренебречь, так как сделать новый ветряк не составит особого труда.

• Подсобные предметы. В любом доме всегда найдется множество материалов, которые по своей сути являются расходными и ничего не стоят. К таковым относятся пластиковые бутылки, диски, контейнеры. Полимерные изделия легкие, гибкие, детали можно склеивать, сшивать, скреплять заклепками и болтами. Поскольку достаточной прочностью такие изделия не отличаются, ставить их на крышу нецелесообразно. Лучше в качестве подставки использовать деревянные жерди или стальные опоры из труб. На несколько дней работы их хватит, а потом ветряк можно снять и поставить на его место новый, тоже одноразовый.

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести

Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

Для чего нужен флюгер

 На сегодняшний день флюгеры используются только ради декоративных целей.

Декоративные флюгеры имеют разные фигуры и даже их делают в виде персонажей из сказок.

Флюгеры раньше указывали примерную силу ветра и его направление, это было необходимо охотникам, рабочим людям и рыболовам.

В современном мире такую информацию можно узнать из метеопрогноза, а флюгер стал только декоративным элементом.

Но находчивые садоводы используют флюгер с пропеллером для отпугивания землероек, кротов и других подобных вредителей.

Потому что при вращении флюгер создаёт вибрации, которые и отпугивают разных грызунов.

Желающих поставить такой декоративный элемент на свой дом или дачу находиться не малое количество и самое главное, что флюгер на крышу можно смастерить своими руками, не заказывая его у профессионалов. Так же купить флюгер для крыши можно в сети интернет.

 Обычно флюгер  изготавливают из меди или стали, но также флюгеры делают кованными. Очень редко флюгеры изготавливают из экспериментальных материалов, например, бутылки, фанеры и т. п.

Состав флюгера

Перед тем как начать разработку своего дизайна и начать проектирование флюгера своими руками, лучше всего ознакомиться с его составляющими:

1. Корпус. Он представлен в виде тринадцатисантиметровым куском трёхдюймовой трубки;
2. Ось. Она представлена из сорокасантиметровой арматуры, толщина которой составляет десять миллиметров;
3. Крышка-заглушка на корпус с отверстием посередине, размер которого десять миллиметров.
4. Роза ветров в виде четырёх двадцатисантиметровых прутов из стали, толщина которых составляет шесть миллиметров;
5. Пруты прикрепляют к крыше под углом девяносто градусов друг к другу, на такой высоте, чтобы они хорошо были видны с земли;
6. На края прутьев прикрепляют буквы, обозначающие направления света.
7. Флюгарка. Её изготавливают из тонкой меди или нержавеющей стали.

Сборка и монтаж флюгера

Сначала определяемся с местом установки. Считается, что хорошо, когда из-за флюгера не нарушена симметричность конструкции крыши. Так, если на кровле имеются трубы, прикреплять приспособление лучше к ним. Если труб нет, крепите флюгер к коньку. Чтобы установить изделие на коньке, потребуется всего две полосы (крепежных элемента), которые располагаются точно под углом скатов. Порядок сборки на месте установки:

Монтируется основная часть из трубы. Она крепится к коньку с помощью длинных саморезов

Важно производить крепление не к материалу кровли, а к обрешетке.
Внутрь трубы устанавливается подшипник.
Сверху вставляют ось с предварительно надетым на нее защитным колпачком.
Снизу трубы подшипник закрепляется при помощи гайки и шайбы.

Внутренний диаметр трубы определяется внешним диаметром подшипника. Так как флюгер располагается под открытым небом, каждый раз во время дождя он будет подвергаться воздействию воды. В связи с этим металлическую конструкцию рекомендуется смазать солидолом после покраски изделия. Периодически нужно подтягивать резьбовые соединения, смазывать подшипник и так далее. Все детали и узлы должны иметь большой запас прочности, особенно крепления, ведь на флюгер действуют серьезные ветровые нагрузки, да и осадки добавляют проблем.

Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.

Красивый деревянный флюгер в виде самолёта

На изготовление такого флюгера требуются навыки плотника, но и выглядит он красиво, заодно эти навыки можно и приобрести.

Из относительно сложных инструментов, помимо лобзика, дрели, шуруповёрта и болгарки потребуются:

• тиски и
• электрорубанок (возможно получится обойтись и без него).

Как и в предыдущем варианте сначала изготавливается пропеллер, выглядит такой пропеллер уже куда лучше чем в первом варианте, но и навыков и инструментов требуется больше.

Лопасти пропеллера делаются в данном случае из фанеры. Фюзеляж изготавливается из брусков, выпиливая их лобзиком, подрезается электрорубанком. Все подробности сборки и изготовления рассказаны в видео.

В этом же видео (в конце) показан интересный вариант флюгера с движущимися фигурками. Только зачем-то автор сделал фигурки в которых женщина колет дрова, а мужчина сидит и пьёт… Не красиво, но принцип понять пойдёт.

Рекомендую: Как дёшево построить дом и обустроить свой дачный или загородный участок

Радуга

Вертушка-радуга делается с использованием 7 разных цветов, потому-то у нее такое название. Чтобы смастерить ее, надо запастись такими оттенками:

Также потребуются ножницы, иголка, молоток, скрепки, клей, палочка и гвоздь с декоративной шляпкой. Принцип крепления у «радуги» такой же, как и у других «ветерков», но лопасти делаются по иному принципу:

1. Вырезать треугольники всех имеющихся оттенков.
2. Треугольники должны быть абсолютно одинаковыми: тупоугольными, равнобедренными.
3. Расположить треугольник основанием вверх.
4. Левый угол приложить к вершине, оказавшейся внизу, зафиксировать скрепкой.
5. Проделать это со всеми треугольниками.
6. Места, где находятся скрепки, соединить, склеить и проткнуть гвоздем.
7. Гвоздь прибить к палочке.

Во время того, как этот разноцветный «ветерок» будет крутиться, он станет похож на радугу.

Когда малыш впервые своими руками смастерит вертушку из бумаги, фото ее обязательно стоит сохранить. Ведь это не самый прочный материал, и, скорее всего, через некоторое время игрушка порвется. Но если у ребенка останется снимок, он сможет повторить изделие и даже усовершенствовать его.

Создать изысканную душевную обстановку помогут красивые подсвечники, сделанные своими руками. Такой декор наполнит дом теплом и уютом.

Приложив воображение и умелые руки, за несколько минут можно сделать необычную елочку. Ее можно использовать в качестве праздничного декора или дополнения к подарку.

Новогодние фотографии на фоне голой стены — это странно. На фоне елки — уже лучше, но слишком обычно. Как создать такое место, снимки в котором станут маленькими шедеврами даже у непрофессиональных фотографов?

Фото флюгеров и идеи для эскизов

Самые распространенные темы для изготовления флюгера — кот, петух, орел, корабль. Они встречаются чаще всего. Есть множество вариантов и вариаций. Но есть очень нестандартные идеи. Возможно, глянув на них, вам захочется чего-то оригинального.

Объемная рыба из крашеной оцинковки или меди

Корабль под парусами

Один из самых популярных мотивов

Крепить флюгер можно не только к коньку или шесту — можно установить на трубе

Корабль из листового железа

Ведьма с кошкой (есть размеры)

Самолет для флюгера. Этот можно сделать из фанеры и деревянной планки

Аист — к счастью и богатству

Любимое хобби — рыбака видно издалека

Традиционное украшение для крыши

Если вы любите баскетбол

Деревянный флюгер — тоже можно сделать самостоятельно

Как сделать флюгер из жести или листовой меди без сварки

Кропотливая работа с жестью

Усовершенствованный флюгер с пропеллером

Проще и быть не может

Идеи можно черпать в самых обыкновенных вещах

Орел — еще одна популярная тематика

Божья коровка — несложно сделать из небольших кусков жести

Одна из стихий, неподвластная человеку и завораживающая его – ветер. Она вызывала с давних времен восхищение силами природы. Если нельзя подчинить, то нужно постараться использовать энергию воздушных масс в своих целях. Для этого необходимо больше знать об их поведении. Простое и функциональное устройство (флюгер) способно определить направление ветра по отношению к сторонам света, показать скорость движения воздушных масс, создать оригинальное украшение кровли и всего дома, стать сторожем, отпугивающим птиц, а также исполнить роль оберега, защищающего кров от проникновения в него злых духов (во всяком случае, так гласит поверье). Наши далекие предки уже знали, как сделать флюгер своими руками из дерева. Со временем он становится настоящим произведением искусства.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

• Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
• Для этого применяются гайки М 6 (8) и болты М 6 (7).
• После этого ставится верхний цилиндр (3) и крепится хомутом (5).
• После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер. Схема создания флюгарки. Основные ее части и порядок их расположения

Основные ее части и порядок их расположения

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

Этап 7

Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы

Она выполняется в виде стрелки

Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.
