Определения элементов крыши

Для начала необходимо ознакомиться с некоторыми терминами и определениями:

Крыша – конструкция здания, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
Кровля – покрытие крыши, обеспечивающее защиту от атмосферных осадков.
Мауэрлат – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката — швеллера или двутавра.
Стропило – наклонный несущий элемент крыши, чаще всего в виде бруса. Совокупность стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.

Типы конструкций в частных домах

На фото представлены схемы крыш разных типов.

Дизайн и конструкция крыши в частном доме может быть выполнена скатным либо плоским типом. Как правило, плоские конструкции используют в странах с жарким климатом, а скатная встречается чаще. Это обусловлено тем, что скатная крыша не задерживает осадки на поверхности. В конструкции крыши скатного типа обязательно соблюдается угол в 10 градусов и более, а само строение крыши позволяет обустроить чердак. Конструкции могут быть:

односкатными;
двускатными;
четырёхскатными шатровыми;
четырехскатными вальмовыми;
мансардными;
шатровыми;
шпилевидными.

Типы работ по монтажу кровельных покрытий

Существует три категории ремонтно-монтажных работ — это аварийные работы, текущий и капитальный ремонт.

Сделать фрагментарные работы, т.е. быстро спасти кровлю от осадков.
Сделать текущий ремонт, при котором покрытие будет служить около 30 лет.
Произвести полную реконструкцию настила крыши, срок службы которой будет не менее 30 лет.

Аварийные кровельные работы

При критическом состоянии кровли, наши специалисты готовы экстренно выехать на ваш объект. Как правило, при таком ремонте кровли, замене подлежит не все покрытие, а только небольшая его часть. Монтаж на проблемном участке может заключается в установлении «заплат», полной замены всех слоев или только нескольких фрагментов.

Текущий ремонт

Работы относятся к плановым мероприятиям, выполняемым с заданной периодичностью, куда в первую очередь входит анализ текущего состояния. Специалисты рекомендуют производить текущий ремонт 1-2 раза в году перед началом зимы и по ее окончании. Такой вид работы может быть полным и фрагментарным с монтажом нового кровельного материала по старому слою.

Капитальный ремонт

Капитальный ремонт мягкой кровли производят тогда, когда замене подлежит более 40% площади. В отличие от текущего ремонта, здесь удаляют старые настил, производя замену поврежденных материалов: свесов, карнизов и оцинкованных парапетов. Производится сушка или замена утеплителя, а также выполняются другие необходимые действия, в зависимости от состояния крыши. Естественно этот тип монтажа наиболее затратен, но он позволяет качественно устранить все имеющиеся и возможные проблемы на длительный период времени.

Наши услуги

Мы оказываем услуги по реконструкции, частичному и полному монтажу мягкой плоской кровли, на различных типах объектов: от социальных зданий, таких как больницы и школы, до многоквартирных жилых домов и промышленных объектов. Мы гарантируем наивысший уровень качества, демократичные цены и оперативное исполнение заказа.

Наша компания имеет узкую специализацию, а потому в нашем штате работают только высококлассные специалисты по устройству мягкой кровли, имеющие удостоверения кровельщиков. Это позволяет нам реализовывать самые сложные проекты, выполнять нетиповые задачи и решать нестандартные проблемы.

Наша специализация:

1. Крыша с классической кровлей

При этом варианте кровельных работ, используют битумные и битумно-полимерные материалы рулонного типа. Они равномерно наплавляются, сплошным наплавлением, по всей поверхности крыши, и могут быть уложены в несколько слоев. Это самый популярный, простой и экономичный монтаж плоской кровли. Хочется сказать, что мы не рекомендуем этот способ, более подробная информация.

2. Дышащая кровля

Этот вид кровельного покрытия используется на технически сложных крышах, зданиях, не имеющих чердачных помещений и в иных объектах, подверженных повышенному воздействию влаги. Дышащая кровля создает условия для испарения влаги внутри пирога, препятствует намоканию утеплителя и потере теплоизоляционных свойств. Подробнее

3. Полиуретановая кровля

Материал не боится воды, эластичен, не подвержен растрескиванию и отслоению, устойчивости перепадам температур и рекомендован для всех климатических зон. Гарантированный срок безремонтной эксплуатации более 20 лет. Подробнее

4. Каменный ковер

Идеальное решение для монтажа плоской кровли с ее последующей эксплуатацией. Позволяет воплотить любые дизайнерские решения, обустроить открытую террасу, мини сад, бассейном, спортивную зону или место для отдыха. Подробнее

5. Комбинированный настил

Для увеличения срока службы кровельного покрытия рекомендуем использовать несколько видов материалов, например, битумно-полимерные рулоны и полиуретановое покрытие. Это также позволит производить монтаж нового покрытия с частичным демонтажем старого. Подробнее

6. Мембранная кровля

Помимо отличных технических характеристик мембранная кровля отличается скорость монтажа неэксплуатируемых поверхностей. Позволяет произвести срочный или аварийный ремонт с облегченным пирогом. А также мы работаем с проблемными крышами со вздутым покрытием. Мы устраним все ее недостатки. Вам не придется бесконечно латать дыры, бороться с влагой, плесенью и промерзанием потолков и стен. Подробнее

Однако, все эти достоинства можно оценить лично только в том случае, если воспользоваться услугами профессионалов, которые гарантируют качество и проверку как самих материалов, так и каждого этапа проведения работ. Доверьте монтаж специалистам нашей компании.

Мы используем свою технологию ремонта мягкой кровли, которая позволяет кровли служить 30 лет.

Подготовка к монтажу

Чтобы перекрыть крышу профлистом и при этом обеспечить ее необходимые эксплуатационные характеристики, важно заранее подготовить отделываемую поверхность. Для этого необходимо:

устроить стропильную систему. Более подробно вопрос устройства стропил рассмотрен для двускатной и вальмовой крыши. При этом необходимо учитывать соответствие углу наклона ската и выбранному кровельному материалу;
создать обрешетку по стропилам. Ее тип – сплошной или с промежутками – зависит от выбранной толщины профлиста и планируемой нагрузки на кровлю;
организовать гидроизоляцию крыши. Этот этап обязателен вне зависимости от того, как используется – и используется ли вообще – чердачное помещение. На иллюстрации показано, что гидроизолирующая пленка (мембрана) должна немного провисать между стропилами. Это способствует беспроблемному отводу конденсата. Тепло- и звукоизоляция необходимы в том случае, если крыша под профлист устраивается над жилым помещением. В мансардных кровлях этот этап подготовки очень важен – металлический настил не обладает теплоизолирующими свойствами, скорее, наоборот, и является очень шумным. Укладывать изолирующие материалы можно изнутри, но при строительстве крыши «с нуля» оптимальным вариантом считается изоляция снаружи, под кровельный настил;
подготовить контробрешетку, к которой придется саморезами крепить профлист.

Пренебречь подготовительными работами – значит, обеспечить ремонт крыши в ближайшие 1…3 года в связи с протечками, излишним шумом во время дождя и ветра, неудовлетворительным температурными режимом в здании.

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

Мауэрлат

Крепление мауэрлата

Мауэрлат

Разновидности зеленых крыш

Различают несколько видов растительных кровель, зависимо от технологии их обустройства. Рассмотрим их детальнее.

Экстенсивные зеленые кровли

Подобное озеленение крыш заключается в использовании легкого грунта (слой должен иметь толщину 5-15 см) и неприхотливых растений, которые не требуют постоянного полива. Как правило, для посадки выбирают вечнозеленые и выносливые виды, которые формируют сплошной ковер на кровле, к примеру, седумы и прочие суккулентные экземпляры. Вес слоя грунта, а также высаженных растений, на 1 кв. м. в среднем составляет 20 кг. Поэтому нет необходимости дополнительно укреплять основание.

Это достаточно простая методика защиты крыши и создания автономной экосистемы. Обычно используется для устройства зеленой крыши на дачных беседках, постройках хозяйственного типа, гаражах и частных домах. Создание зон отдыха не предполагается. Поэтому такое решение трудно назвать полноценным садом.

Интенсивные зеленые кровли

Этот вариант подразумевает разбивку на крыше полноценного сада, создание дорожек. Возможно оформление зоны, где домочадцы будут устраивать пикник, и установка беседок. Нередко на таких крышах располагаются бассейны и другие водоемы. Чаще всего их формируют на многоэтажных зданиях, торгово-развлекательных центрах. Зеленые кровли – давно не редкость для дорогих отелей.Чтобы высадить деревья и кустарники, обустраивается надежное основание и насыпается слой грунта, который имеет толщину до 1,5 метра. Нагрузка всей системы с грунтом и растениями, которая оказывается на один квадратный метр, в этом случае доходит до 700 кг. Интенсивные системы требуют регулярного полива. Также нужен и другой уход – покос и внесение удобрений.

Плоские и скатные эко-крыши

Крыши с газоном или садом разделяются на плоские и скатные. На протяжении многих веков растительные крыши обустраивали исключительно на плоских поверхностях. К примеру, такими сегодня являются просмоленные крыши в городской черте. Однако обустроить зеленый покров можно и на наклонной крыше частного домика, расположенного в деревушке. Для этого используют специальные экраны. Они предназначаются для растений на крыше. Таким образом, на плоских крышах применяются обе методики озеленения. На скатной же получится обустроить газон только по экстенсивной технологии зеленой крыши.

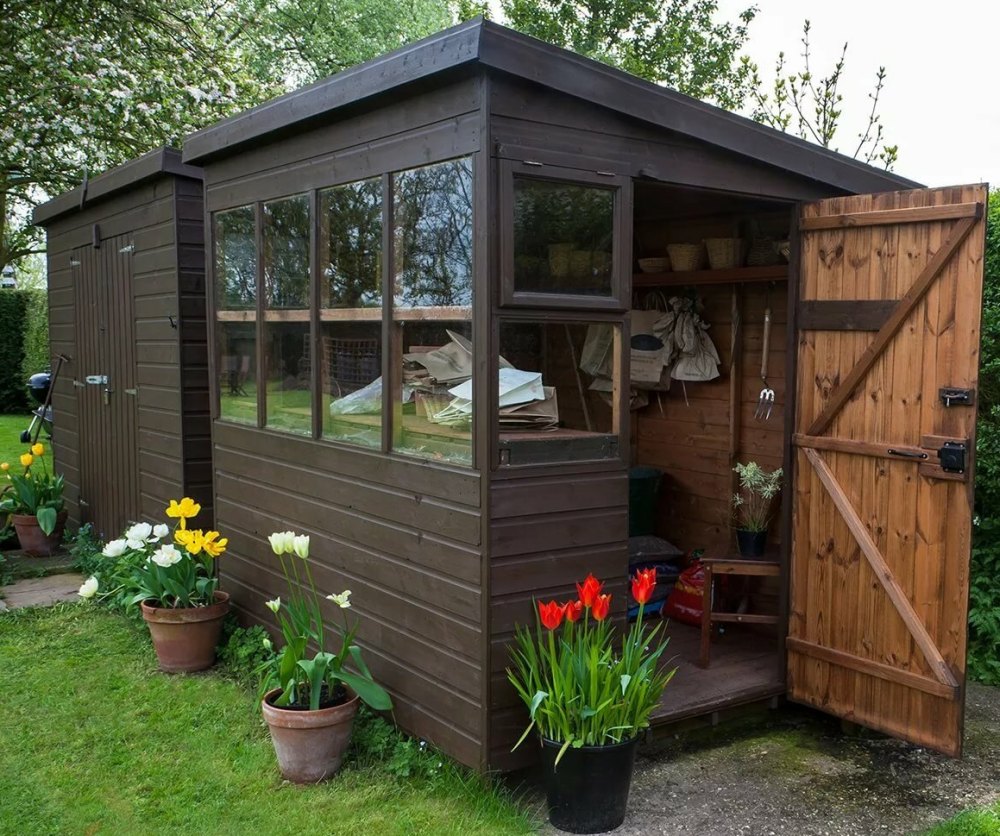

Преимущества и недостатки бытовок-каркасников

Начнем с приятной стоимости каркасной бытовки. Если сравнивать с контейнерными и брусовыми аналогами, каркасные бытовые помещения из дерева считаются наиболее бюджетными.
Универсальность конструкции понравится рациональному владельцу. Лучше сразу делать многофункциональную постройку, чтобы она послужила и после окончания строительства.
Монтаж каркаса бытовки не вызовет затруднений: возводить можно в одиночку или вдвоем, используя минимальный набор инструментов.
Демонтаж, при необходимости, осуществляется еще быстрее и проще, чем сборка.
Легкие каркасно-щитовые конструкции в разобранном виде легко перевозить с места на место. А вот в собранном виде дерево хрупкое, поэтому требует специальной техники для транспортировки.

О недостатках следует знать одно: каркасные бытовки из древесины недолговечны. Для постоянной передислокации они подходят плохо, зато отлично решают задачи дачников и строителей-любителей.

Варианты освещения

Для каждой теплицы можно обеспечить необходимый уровень освещения. Условия продления светового дня могут отличаться. Они зависят от типа растений, которые выращиваются. Для парников, которые монтируются на крыше дома, следует выбирать светодиодные источники света. Управляются такие источники определенными программами.

Преимущества подобных систем при установке в теплицы с двускатной крышей:

Спектр подобного освещения достаточен для большинства культурных растений.
Такие лампы могут служить до 11 лет при непрерывной эксплуатации.
Установка светодиодных ламп позволяет управлять процессами жизнедеятельности растений.
Потребление электричества снижено в 5-20 раз, в сравнении с обычными лампами накаливания.
Безопасность светильников для человека.
Корпус нагревается всего до 45 градусов.
Подобные источники можно помещать на небольшом расстоянии от растений. При этом можно не опасаться, что листья засохнут.
Не придется монтировать системы подвеса источников освещения.
За счет небольшого расхождения пучка света достигается высокая эффективность.

Корпуса таких ламп выполняются из ударопрочных и термостойких материалов.

Последовательность обустройства кровли

Согласно руководству по устройство кровли, вне зависимости от используемого кровельного материала, обустройство должно выполняться в следующей последовательности:

1. Рассчитайте количество материала для кровли (крепежных элементов, гидро- и пароизоляции, утеплителя, кровельного материала).

2. Проконтролируйте качество возведения стропильной системы (горизонтальность конька и плоскостей скатов, прямоугольность стропильной системы.

3. Уложите гидроизоляционный материал и закрепите на стропильных ногах бруски контробрешетки.

4. Установите и закрепите материал обрешетки. При этом следует предусмотреть крепления для проходных элементов (например, вентиляционные трубы), а для крепления коньковой планки необходимо установить поверх стропил по две дополнительные доски обрешетки на расстоянии 50 мм друг от друга.

5. При обустройстве кровли установите защитные «фартуки» вокруг выхода дымохода, технологических отверстий, вдоль ендовы и конька.

6. Установите и закрепите кровельный материал.

7. Установите и закрепите все доборные изделия — торцевые и коньковые планки, верхние ендовы, планки примыкания, ограждения, внешних углов, вентиляционные и антенные выходы и т. п. К доборным элементам можно также отнести всевозможные лесенки, ограждающие решетки, снегозадержатели и пр. Использование одних доборных элементов крайне необходимо, без других можно обойтись — все зависит от конструктивных особенностей крыши, типа кровельного материала и т. д.

8. Смонтируйте водосточную систему.

9. Уложите между стропилами утеплитель. Эту операцию необходимо проводить в защитных очках, перчатках, головном уборе и респираторе

Плиты утеплителя укладываются враспор между стропилами, при этом важно не допустить их деформации. При нарезке утеплителя необходимо оставлять припуски по ширине 10—15 мм, за счет которых плиты будут плотно прилегать к стропилам, не оставляя зазоров и не создавая условий для проникновения холодного воздуха

Укладывая утеплитель в несколько слоев, необходимо следить за тем, чтобы стыки плит не совпадали или были перпендикулярны.

10. Далее по технологии обустройства кровли должен быть установлен и закреплен пароизоляционный материал. Пароизоляционная пленка должна не просто укладываться с нахлестом, необходимо обязательно герметизировать стыки при помощи специальной двусторонней соединительной ленты.

Особое внимание уделите герметизации тех мест, где пленка примыкает к стенам и трубам дымоходов. После сборки кровельного «пирога» утеплитель лучше прижать со стороны пароизоляции досками — они не только предотвратят его провисание, но и послужат хорошей обрешеткой для дальнейшей внутренней отделки (гипсокартоном, вагонкой и т

п.)

После сборки кровельного «пирога» утеплитель лучше прижать со стороны пароизоляции досками — они не только предотвратят его провисание, но и послужат хорошей обрешеткой для дальнейшей внутренней отделки (гипсокартоном, вагонкой и т. п.).

После завершения монтажных работ с поверхности кровли следует удалить строительный мусор, обработать и подкрасить места срезов, царапин и потертостей. В дальнейшем рекомендуется два раза в год проводил» уборку кровли от листвы, веток и прочих посторонних предметов. Обычно это делают мягкой щеткой, тряпкой или струей воды, направленной от конька к карнизу. Передвигаться по поверхности кровли следует плавными движениями и только в мягкой обуви. После уборки необходимо очистить все элементы водосточной системы.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

Вагонка.
Блок-хаус.
Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Монтаж

В принципе, межкомнатные перегородки из бруса в деревянном доме ставятся довольно легко и быстро, особенно если у мастера есть элементарный опыт работы со столярными инструментами. Порядок работы логичен и прост:

Подбирается брус согласно размерам помещения, которое будет отгораживаться. Профиль может немного отличаться от профиля того материала, с которого собраны стены;
Брус лучше положить на лагу, так надежнее. Поэтому заранее следует произвести расчет опоры пола так, чтобы лага попала в нужное место;
Пришел черед крепить все к стене. Есть два основных способа, как это сделать. Для первого делается запил в стенах, для второго способа запил не нужен. На стене, с помощью карандаша и строительного уровня рисуется вертикальная линия по одному краю места расположения бруса, потом по второму. Потом делается аккуратный запил, в который и вставляется брус. Если мастерства для того, чтобы сделать ровный запил в срубе, не хватает, можно обойтись более простым способом. В таком случае каждый лист крепится к стене гвоздем, забитым наискосок;
Если в стене намечен проем под дверь, следует не забывать о том, чтобы оставить место для верхних соединительных брусков.

Вот так примерно делается стена в деревянном доме. Посмотрите, как сделать перегородку из бруса на видео. Поскольку описание довольно общее, следует запомнить некоторые нюансы сборки конструкции:

Нижний брусок прибивается к лагу длинными гвоздями, например, длиной 200 мм. На него следует уложить гидроизоляцию, чтобы уберечь верхнюю часть конструкции от разрушения под воздействием воды. Рекомендуется также нижний брусок брать из дерева с хорошей устойчивостью к воздействию воды.

Джутовое волокно, уложенное между брусками, улучшит теплоизоляцию и шумоизоляцию

Особенно важно помнить о теплоизоляции тогда, когда перегородка монтируется в бане.
Применение нагелей из дерева или металла сделает конструкцию более прочной. Нагеля устанавливают в шахматном порядке, на расстоянии до пятнадцати сантиметров от углов стен.
После завершения монтажа все следует отшлифовать и покрыть антисептиком. Эту операцию лучше одновременно для всех стен

Если речь идет о перегородке в деревянном доме, конечно.

Эту операцию лучше одновременно для всех стен. Если речь идет о перегородке в деревянном доме, конечно.

Каркас

Сделать перегородки в доме из бруса можно не только укладывая довольно толстые бруски. Существуют и другие конструкции, например, каркасная перегородка, как на фото. Каркас тоже можно соорудить минимум двумя способами.

Если перегородка делается в квартире, стены которой не обязательно деревянные, можно воспользоваться заранее изготовленным каркасом из бруса. Его останется только прикрепить к стенам, к потолку и к полу, например, с помощью дюбелей.

Если каркас перегородки из бруса устанавливается в срубе, ее можно собрать на месте. Для этого надо для начала разметить стены, потолок и пол по месту, к которому будет крепиться конструкция. Потом по разметке длинными саморезами крепятся бруски, которые послужат основой каркаса. Когда они закреплены, останется собрать остальное. В качестве крепежного материала рекомендуется использовать металлические уголки с отверстиями под шурупы.

Для того, чтобы в квартире сохранялось тепло, пустые места в каркасе следует заполнить пенопластом, минеральной ватой или другим утеплителем.

В бане тоже можно установить каркасную перегородку, помня о том, что там высокая температура и не должно быть находящихся на поверхности металлических деталей.

Межкомнатные перегородки из бруса представляют собой выгодную конструкцию, с хорошей функциональностью и долговечностью, как видно на фото. Но для того, чтобы стенки служили долго и надежно, следует не забывать о том, что неаккуратно и небрежно установленная и собранная межкомнатная перегородка из бруса своими руками долго служить не будут. Невнимательность к рекомендациям опытных мастеров и к требованиям инструкций и нормативов приведет к эффекту, противоположному ожидаемому.

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

Гидроизоляционный слой;
Утеплитель;
Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

ВНИМАНИЕ!
Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

Пароизоляция и гидроизоляция

Ошибки строительства

Наиболее часто встречается проблема подготовки пиломатериалов. Иногда они недостаточно просушены, в процессе эксплуатации могут покоробиться и растрескаться. Потребителю после покупки можно самому устроить дополнительную просушку. Для этого доски с покрашенными торцами перекладывают деревянными брусками и накрывают листами шифера или профнастила.

А под плёнкой или рубероидом дерево будет преть. Доски в процессе сушки необходимо переворачивать каждую неделю. Не менее чем через месяц высушенный пиломатериал перебирают, откладывая искривлённый и покоробившийся.

Смонтированная крыша каркасного дома из профнастила

Далее следует проверить ширину досок. После просушки она может уменьшиться от 1 до 5 см. Это зависит от того, из какого участка ствола она сделана: из его края или сердцевины. Поэтому чтобы не возникли проблемы при обшивке стен, пола и потолка, весь пиломатериал следует дисковой пилой привести к единому размеру.

Ошибкой может быть экономия на толщине угловых балок, брусьев нижней и верхней обвязки. Цементно-стружечные плиты не надо подменять листами ДСП. Количество укосов не следует уменьшать. Каждая вертикальная балка деревянного каркаса должна укрепляться четырьмя раскосами: по два снизу и сверху. Иначе под напором сильного ветра каркас дома будет скрипеть.

Утепление крыши изнутри дома

При укладке теплоизоляционного материала ниже стропил чаще всего подкровельную гидроизоляцию устанавливают сверху, по стропилам, не делая сплошную деревянную обшивку, потому что вентиляционный зазор в любом случае получится большим – практически на всю толщину стропил. Недостаток такого способа утепления крыши – уменьшение объема мансарды.

Выбор материала для утепления крыши

В качестве утеплителя можно использовать те же материалы, что и при монтаже теплоизоляции между стропилами: стекловату и минерально-волокнистые маты, пенополистирольные и пенополиуретановые плиты. Толщина теплоизоляционного материала не должна быть меньше 100 мм, но в то же время она не может превышать толщину стропил.

Методы крепления стропил в каркасе крыши

Теперь давайте обратим внимание на узлы стропильной системы. Чтобы крыша получилось надежной, она должна хорошо выдерживать все нагрузки. Даже свои внутренние! Например, если сропила изготовлены из дерева, они могут менять свои геометрические параметры в разную пору года, а подвижные узлы системы позволяют добиться свести такие деформации на нет

Даже свои внутренние! Например, если сропила изготовлены из дерева, они могут менять свои геометрические параметры в разную пору года, а подвижные узлы системы позволяют добиться свести такие деформации на нет.

С давних времен на Руси все детали стропильной системы соединяли между собой при помощи врубок, и это было вполне надежный метод. Правда, не слишком экономный, ведь для этого все деревянные конструкции стропильной системы должны были иметь большие сечения.

В более тонких изделиях врубку уже делать было небезопасно, ослабляется само стропило. Хотя до сегодняшнего дня этот прием монтажа стропил все еще практикуется. Так, кто-то привержен традициям и считает врубку наиболее надежной, а кто-то доверяет современным технологиям. Нельзя сказать, что тот или иной метод лучше или хуже. Отметим только, что специализированный крепеж все-таки облегчает и ускоряет монтаж, а традиционные врубки и их качество намного зависит от навыков плотника.

Сегодня стропила чаще скрепляют болтами и шпильками, и намного реже – сварными швами. Но что касается последнего, то такие швы требуют особого строгого контроля качества, защиты от коррозии и периодического наблюдения. Также сам шов делает узел статичным, без какой-либо возможности принять на себя динамическую нагрузку.

Также стропильную сегодня систему соединяют при помощи стальных перфорированных накладок. Они надежно защищены от коррозии и держатся за счет пластин с зубьями, которые утапливается в дерево. Благодаря всему этому расход дерева на изготовление стропильной системы уменьшается примерно на 20%, чем со врубками.

Давайте подведем итог. Изначально неправильно спроектированная стропильная система в последствии практически не поддаются ремонту, а неисправности обнаруживаются только после завершения строительства крыши

Вот почему так важно разбираться в элементах строительной системы, знать значение каждого бруска и стоит ли отказываться от важных конструктивных элементов ради экономии. Зная все эти нюансы, вы легко заметите, что изначальный проект отличается от реализации вот в таком-то и таком-то месте, в какой части лучше укрепить скат и почему лучше пожертвовать высотой мансарды ради будущей долговечности крыши. Остались ли у вас еще вопросы после прочтения статьи? Задавайте!

Остались ли у вас еще вопросы после прочтения статьи? Задавайте!

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной

Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.
