Расчёт параметров для изготовления буржуйки для гаража своими руками

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода

В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше

Располагать выход трубы над крышей следует согласно определенным правилам:

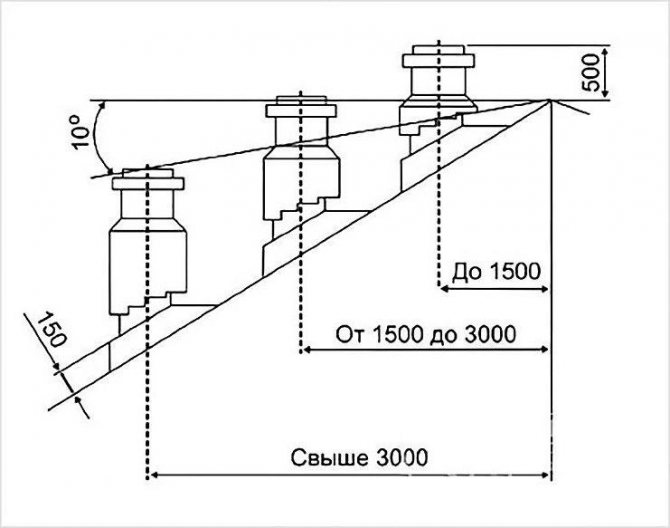

Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы – это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

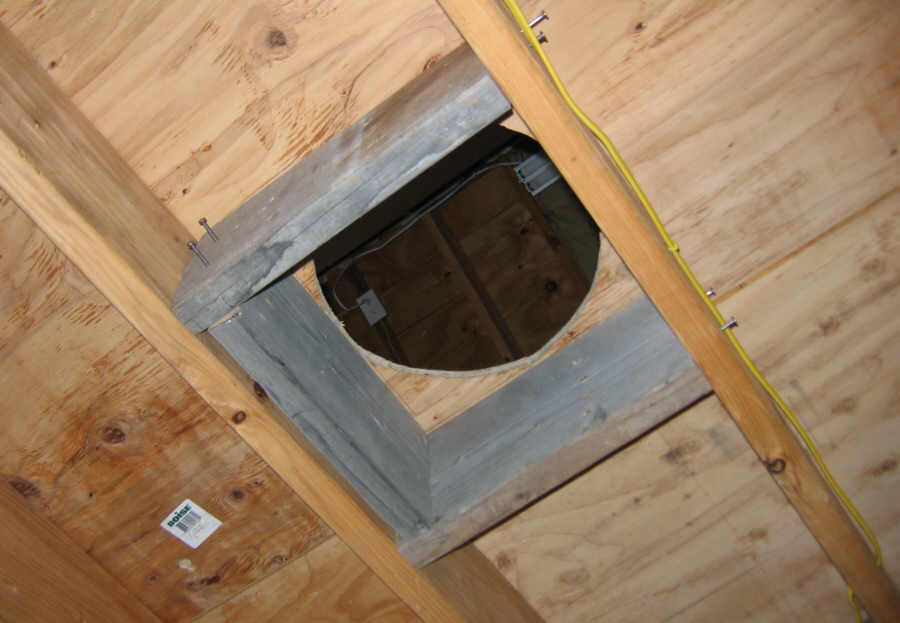

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

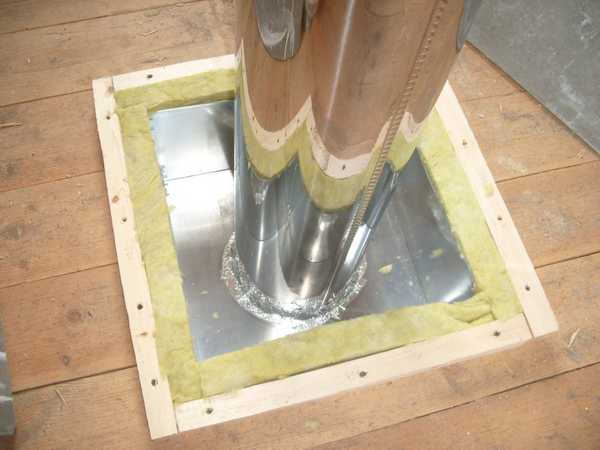

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

Высокотемпературные герметики;
Термостойкие герметики;
Жаростойкие герметики;
Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Стойки

Еще одна важная деталь — стойки, позволяющие соединить все компоненты в одну конструкцию. Их можно изготовить из металлических прутьев, а можно сделать из листовой стали. Шириной стойки 15 мм. Чтобы увеличить прочность, их делают трехслойными. Это надо учесть, вырезая заготовку из стали.

Совет: стойки лучше разместить под углом к вертикали (от «стакана» к «зонтику»), это сделает конструкцию прочнее.

Когда будут изготовлены все детали, приступают к сборке гасителя искр.

К патрубку или «стакану» вертикально крепят стойки. Для этой операции понадобятся 1 или 2 заклепки.
Цилиндр из сетки вставляют между стойками. Цилиндр должен войти в «стакан» с упором на шляпки заклепок. Он должен быть такой высоты, чтобы в полностью собранной конструкции уперся в конус «зонтика».
Если стойки крепятся вертикально, то обеспечить большую прочность можно за счет крепления к ним металлической сетки. В качестве крепежа используют по 1 заклепке на каждую стойку.
Устанавливают «зонтик». Монтажные участки стоек сгибаются так, чтобы они плотно легли на внутреннюю часть конуса. Сверлят сквозные отверстия, устанавливают заклепки и окончательно фиксируют.

Дымоход с искрогасителем и защитной пластиной

При сборке, если есть такая возможность, можно вместо заклепок применять сварку. Сварочные стыки обязательно зачищают с помощью болгарки. Рекомендуем изучить для дальнейшего самостоятельного изготовления.

Совет: если материал вашей кровли относится к легко возгораемым, прикрепите вокруг печной трубы специальную пластину из металла, на которую будут падать искорки, которые смогут пройти через сетку.

Искрогаситель как элемент декор

Искрогаситель — это надежная защита дома и вашего участка от пожаров. При желании его можно превратить в интересный элемент декора. Например, можно сделать дымник в одном стиле с флюгером, водостоками и другими металлическими элементами фасада.

Какой лучше выбрать

Выбор дымохода регламентируется несколькими факторами, которые влияют на установку и эксплуатацию системы отопления.

Факторы:

тип буржуйки;
объем печного отдела;
способ присоединения к конструкции;
расположение в помещении;
необходимость переноски печки;
материал дымохода;
требования к конструкции труб.

Фактически дымоход выбирается уже под конкретный тип печки, а не наоборот. В противоположном случае работа отопительной системы будет неправильной. Особенно это относится к требованию по минимальному диаметру трубы.

https://youtube.com/watch?v=GZSBTiboI3I

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

Взять готовые трубы, изготовленные на заводе;
Изготовить трубы из листов нержавейки или другого листового металла.

https://www.youtube.com/watch?v=qt-N4MB7Zek

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы
Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой
На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев.

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

Помимо таких вариантов, рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Довольно часто происходит так, что дымоходная труба нагревается до невероятно высоких температур.

Это влечет за собой опасность, поскольку риск возгорания повышается в несколько раз!

Для того чтобы свести его к минимуму, в первую очередь нужно изолировать все горючие элементы поблизости.

Далее производится укладка утеплителя вокруг дымоходной трубы.

Делать это нужно в обязательном порядке, так как без качественного теплоизоляционного слоя вокруг дымохода вы изо дня в день рискуете своей жизнью и здоровьем.

Итак, рассмотрим основные причины возникшей проблемы:

Дымоход выполнен из одностенной металлической трубы без теплоизолятора, что совершенно недопустимо. В обязательном порядке следует заменить однослойные дымоходные участки сэндвич-трубами, либо же просто дополнить их теплоизоляционным слоем;
Возможны ошибки в конструировании сэндвич-трубы. Следует помнить о том, что данная конструкция устанавливается таким образом, чтобы конденсат, образовавшийся внутри, не мог попасть на внешнюю поверхность дымохода.

Трубы для дымоотводной системы можно изготовить своими руками или приобрести в специализированном магазине. Основное преимущество собственноручно изготовленных труб — низкая себестоимость. Кроме того, появляется возможность сделать трубу необходимого диаметра, которая отлично подойдёт к любой самодельной печи.

Для изготовления понадобится металлический лист толщиной 0,6-1 мм. Лист металла сворачивается в трубку и крепится по шву, с помощью заклёпок и жаропрочного герметика. Однако намного проще приобрести готовое изделие. На рынке представлены дымоходные трубы из различных материалов:

стали;
кирпича;
керамики;
вермикулита;
асбестоцемента.

Не следует делать выбор в пользу недорогих асбестоцементных труб, поскольку асбестоцемент не предназначен для использования при температуре свыше 300°C. Труба, изготовленная из этого материала, отличается большой массой, что доставит неудобства при сборке системы. Помимо этого, асбестоцементное изделие впитывает конденсат, из-за чего функциональность дымохода может быть нарушена.

Возведение кирпичного дымохода повлечёт за собой значительные расходы. Сделать правильную кладку дымохода для буржуйки своими руками — весьма проблематично, поэтому потребуется обращаться к специалистам. Кирпичная конструкция имеет немалый вес, что потребует дополнительного усиления фундамента.

Для устройства буржуйки лучше всего подойдут металлические трубы из нержавейки или легированной стали. У изделий из металла имеется ряд преимуществ:

небольшой вес;
простота сборки;
долгий срок службы.

Цены на асбестовые трубы

Наименование (Диаметр, Длина, мм)	Ед. изм.	Вес трубы	Стоимость (шт.), рублей
за шт.
Асбестоцементные безнапорные трубы ГОСТ 1839-80/31416-2009
Труба безнапорная 100 (3950)	шт.	20,1	280 руб. Купить
Труба безнапорная 150 (3950)	шт.	27,2	472 руб. Купить
Труба безнапорная 200 (3950)	шт.	57,2	985 руб. Купить
Труба безнапорная 200 (5000)	шт.	72,3	1160 руб. Купить
Труба безнапорная 250 (5000)	шт.	91	1670 руб. Купить
Труба безнапорная 300 (5000)	шт.	114	2370 руб. Купить
Труба безнапорная 350 (5000)	шт.	154	3400 руб. Купить
Труба безнапорная 400 (5000)	шт.	237	3620 руб. Купить
Труба безнапорная 500 (5000)	шт.	360	7060 руб. Купить
Асбестоцементные трубы напорные ВТ-6 ГОСТ 539-80/31416-2009
Труба напорная ВТ-6 100 (3950)	шт.	30,8	650 руб. Купить
Труба напорная ВТ-6 150 (3950)	шт.	51	1060 руб. Купить
Труба напорная ВТ-6 200 (5000)	шт.	124	1750 руб. Купить
Труба напорная ВТ-6 250 (5000)	шт.	151	3200 руб. Купить
Труба напорная ВТ-6 300 (5000)	шт.	199	3400 руб. Купить
Труба напорная ВТ-6 400 (5000)	шт.	334	5620 руб. Купить
Труба напорная ВТ-6 500 (5000)	шт.	537	10180 руб. Купить
Асбестоцементные трубы напорные ВТ-9 ГОСТ 539-80/31416-2009
Труба напорная ВТ-9 100 (3950)	шт.	45,9	750 руб. Купить
Труба напорная ВТ-9 150 (3950)	шт.	67	1060 руб. Купить
Труба напорная ВТ-9 200 (5000)	шт.	142	2020 Купить
Труба напорная ВТ-9 250 (5000)	шт.	169	3670 руб. Купить
Труба напорная ВТ-9 300 (5000)	шт.	217	3990 Купить
Труба напорная ВТ-9 400 (5000)	шт.	390,5	6800 руб. Купить
Труба напорная ВТ-9 500 (5000)	шт.	623	10470 руб. Купить

Если говорить о ценах на трубы из асбеста, то они зависят от того, каких параметров необходимо приобрести таковую. Диаметр, длина и масса составляют цену на такие материалы.

Дымоход для буржуйки своими руками

Если буржуйка будет установлена на открытом воздухе, то устройство дымохода будет заключаться всего лишь в выборе подходящего по высоте и диаметру отрезка трубы. Главная функция дымохода здесь – отводить дым выше уровня человеческого роста, дабы он не причинял дискомфорт.

Если же печь устанавливается в закрытом помещении, сделать дымоход будет несколько сложнее. Обязательно придется устраивать проход через стену или крышу, а также обеспечить должный уровень пожарной безопасности. С другой стороны, работа с железными трубами не представляется очень сложной, поэтому справиться с задачей будет по силам даже не самому опытному мастеру.

Как составить схему дымохода

Определив место установки печи и вариант прохождения дымохода, необходимо составить схему, где будут указаны все элементы конструкции с точными расстояниями между ними. По этой схеме эксперты в строительном магазине помогут подобрать необходимые материалы.

На подготовительном этапе также необходимо определиться с толщиной труб для дымохода. Рассчитать это можно по нехитрой формуле: диаметр трубы должен быть приблизительно в 2,7 раза больше объема (в литрах) камеры сгорания печи. Так, для стандартной буржуйки на 50 литров отлично подойдут трубы диаметром 50 x 2,7 = 135 мм. Трубы меньшего диаметра попросту не смогут обеспечить необходимую тягу.

При планировании высоты дымохода над уровнем крыши необходимо придерживаться нескольких правил:

Если труба расположена ближе чем на 50 см от конька, она должна быть выше его уровня также приблизительно на 50 см.
Если труба удалена от конька на расстояние 150-300 см, ее допустимо установить на одном с ним уровне.
При удалении свыше 300 см, верхняя точка трубы может совпадать с уровнем конька, либо быть чуть ниже его уровня.

Рекомендуем ознакомиться: Как избежать ошибок при монтаже дымохода из сэндвич-трубы через потолок и крышу

Современные модификации буржуек часто комплектуются некоторыми дополнительными элементами, позволяющими повысить их энергоэффективность и безопасность. Это может быть задвижка для регулировки интенсивности горения, система, перерабатывающая выделяемые при горении газы, запор, исключающий возможность задымления и т.п.

Правильный монтаж дымохода

После того как схема дымохода составлена, а необходимые материалы, включая асбестовый шнур и жаростойкий герметик, закуплены и доставлены, можно приступать к процессу монтажа:

В первую очередь необходимо подготовить основание, а также обшить стену за печкой и трубой жаростойким материалом. Для этих целей отлично подойдут листы асбеста или фольги.
Далее, в соответствии со схемой, в потолке, крыше или стене делаются сквозные отверстия подходящего диаметра. Для деревянных перекрытий можно изготовить или приобрести специальные короба, с диаметром отверстия на 3-5 мм больше диаметра труб дымохода.
Буржуйка устанавливается на основание, а на ее патрубок надевается нижний отрезок трубы. Место контакта уплотняется термостойким материалом и надежно фиксируется хомутом.
В зависимости от выбранной схемы, далее устанавливается колено или сегмент дымохода, идущий на чердак.

Если производится монтаж дымохода через стену, то на выходящий горизонтальный патрубок следует закрепить колено, придающее ему вертикальное положение. На внешней стороне стены труба закрепляется на уголках или кронштейнах.

Проход через кровлю обрамляется с обеих сторон.

Изнутри накладывается металлическая пластина с соответствующим круглым или овальным (форма зависит от крутизны ската) отверстием. С внешней стороны в обязательном порядке производится гидроизоляция.

Легко и удобно сделать это при помощи специального эластичного блока, который можно надежно закрепить герметиком на любой поверхности, даже на ребристом шифере или ондулине.

После завершения монтажа дымохода, необходимо тщательно обработать герметиком все места стыков и швов. При выборе герметика нужно быть внимательным – подойдут только разновидности, предназначенные для высоких температур. Другие виды под действием жара от буржуйки попросту растают или высохнут.

Рекомендуем ознакомиться: Как выбрать и установить вентиляционные хомуты для крепления воздуховодов

Завершающим этапом станут финальные испытания системы. Печь затапливается, а дымоход на всей его протяженности тщательно обследуется. Если следов дыма нет, построенной системой отопления можно смело пользоваться.

Работа начинается с подготовки стен:

За буржуйкой и трубой на всем ее протяжении стена должна быть облицована асбестовым листом толщиной не менее 10 мм, закрытым металлическим экраном или иным жаростойким материалом.
В зависимости от способа отвода дымовых газов проделывается отверстие в стене или потолочном перекрытии с учетом того, что его нужно будет дополнительно изолировать.
Деревянные стены должны отделяться от трубы металлическим коробом (фартуком) с отверстием в центре.

Минимальный диаметр отверстия короба должен быть больше диаметра дымоотвода примерно на 15 мм. Пустое пространство короба, которое максимально плотно забивается огнеупорным материалом, должно отделять конструкцию от деревянной стены пространством минимум 150 мм. Если дымоход выводится из кирпичной кладки, то в отверстие обычно монтируется проходной стакан.

Дымоход монтируется до перекрытия или стены:

Нижний участок (тройник с отверстием для удаления конденсата) надевается на патрубок с прокладкой из термостойкого уплотнителя и фиксируется специальным хомутом для полного исключения прорыва газов. Нужно учесть, что труба у основания должна оборудоваться заслонкой для перекрытия дымохода по завершении горения.
Если дымоход выводится наружу из стены, то следующим его участком может быть изготовленное под нужным углом колено. Таким образом конструкция наращивается до самого перекрытия.
В случае прохождения дымохода сквозь потолок, монтировать нужно будет прямую трубу с таким расчетом, чтобы ее окончание находилось примерно в полуметре от кровли или поднималось над потолочным перекрытием на 30-40 см.

1.В кровле для дымохода обустраивается отверстие, со стороны чердака оно обшивается металлической панелью.

2.Снаружи отверстие необходимо тщательно гидроизолировать, например, специальным блоком (флэшем), который с легкостью укладывается на кровлю любой геометрии и крепится к ней на герметик.

https://youtube.com/watch?v=RdLuF9JhXcE

Вывод

Из всего изложенного можно сделать вывод, что установка печи в гараже должна быть сделана грамотна, и соблюдены все противопожарные нормы. От корректности проведений работ по установки печи, зависит не только долгая и нормальная работа самого отопительного прибора, а также безопасность.

Следует четко придерживаться всех правил и требований, обеспечивающих нормальную, безаварийную работу печи

Важно перед первой затопкой печи, нужно тщательно убедиться в отсутствии негерметичных стыков и соединений, и при обнаружении малейших недоработок, следует незамедлительно их устранить. Это поможет обезопасить от отравления угарным газом и пожара

Если все сделано правильно, печь будет радовать и дарить тепло на протяжении многих лет. Можно будет навсегда забыть, о работе или отдыхе в гараже, который раньше, больше напоминал ледяной дворец. К тому же печь до сих пор остается, очень эффективным и экономичным отопительным прибором.

В дополнении ко всему печь в гараже может служить для приготовления пищи. Оборудовать её можно для подогрева воды, и использовать для своих нужд. На основе печи можно сделать полноценное водяное отопление своего гаража, конечно это будет уместно лишь в том случаи, когда гараж посещается каждый день. Если гараж посещается не часто, использовать водяное отопление, как дополнение к печному не стоит.
