Контролируем отопительную систему, или зачем нужны терморегуляторы с датчиком температуры воздуха

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

  • Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
  • Отсоединяется отрезанный трубопровод и запорное устройство.
  • Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
  • В пробки радиатора заворачиваются хвостовики.
  • На выбранное место устанавливается трубная обвязка.
  • Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

  • В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
  • В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
  • Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
  • Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
  • После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
  • Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону

Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

1 Отличия от электронных приборов и термостата

Существует две основные разновидности приборов. Они могут быть электронными или механическими. Каждый из видов подразделяется на несколько подвидов. Электронные терморегуляторы работают от электричества. Их основными компонентами являются электронные микросхемы. Главные составляющие механических приборов — датчики с разной технологией срабатывания. Однако, несмотря на разную технологию срабатывания, в основу каждого из них положен один и тот же принцип работы термореле.

Чтобы понять суть работы механического прибора, необходимо знать, как изменяются физические свойства различных веществ. Как известно, по законам физики почти все вещества увеличиваются в объеме, если их нагревать и, наоборот, уменьшаются в объеме при охлаждении. Вещество, которое является исключением — вода. Молекулы воды при нагревании и охлаждении ведут себя иначе по сравнению с молекулами других веществ. Вода при нагревании, наоборот, уменьшается в объеме, а при охлаждении расширяется. В основу принципа действия механических приборов для регулировки температуры положено как раз такое свойство. Оно называется термическим расширением.

Необходимо также знать об отличиях термостата от терморегулятора, которые кажутся одинаковыми приборами. Первый нужен для измерения и регулирования температуры воздуха в помещении, а термостат — это устройство, основная задача которого — защищать аппараты от перегрева.

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

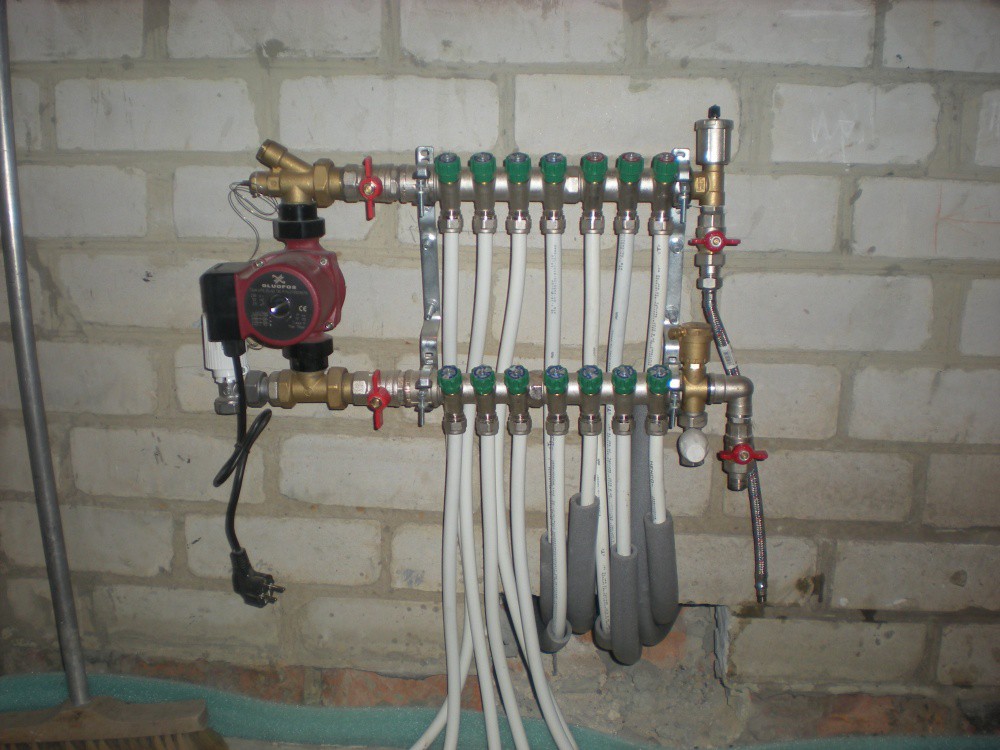

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Холодильный терморегулятор

Устройство терморегулятора холодильника несколько отличается от того, что применяется в других системах. Это связано с особенностями строения камеры и ее назначением (охлаждать, а не нагревать).


Конструкция включает в себя (смотрите рисунок, где представлено устройство терморегулятора холодильника Т-110):

  1. Термическую систему;
  2. Пружину;
  3. Ползунок;
  4. Гайку;
  5. Винт регулировочный 1;
  6. Корпус термостата;
  7. Колодка;
  8. Винт регулировочный 2;
  9. Пружину для перебрасывания;
  10. Пружину контровочную;
  11. Рычажное устройство;
  12. Ось.

Конструкция различных моделей холодильников может отличаться между собой. Но у них можно выделить общие элементы:

  • Узел резкого замыкания. Необходим для защиты контактов от выгорания, которое свойственно процессам замыкания в электрической цепи. Подвижные контакты располагают не на силовом рычаге, а на другом, соединенным с ним с помощью пружины. При повороте силового рычага контакт не движется (цепь еще замкнута). Затем пружина резко меняет положение и размыкает цепь (или замыкает);
  • Узел, изменяющий температурный режим. Состоит из пружины и винта, перемещающего гайку. От натяжения пружины зависит объем подачи фреона – охлаждающей жидкости;
  • Узел, предназначенный для настройки дифференциала – устройства, ограничивающего ход силового рычага. Он определяет, при какой температуре цепь будет замыкаться, а при какой – размыкаться. Например, при установленной температуре в холодильнике в 3 градуса, цепь будет размыкаться при достижении 2,7 градусов. А при 3,3 цепь будет замыкаться вновь. Диапазон можно сделать больше или меньше.


На рисунке видно, что от термической системы отходит трубка, которую заполняют рабочей средой. Это фреон или хлорметил. Трубку встраивают в холодильные и морозильные камеры. Причем так, чтобы жидкая фаза находилась в конце трубки (в морозильнике), а пары вещества – в начале. Температура жидкой фазы всегда ниже паров одного и того же вещества. Поэтому в морозильнике шкала термометра всегда ниже нуля, а в холодильнике – выше.

Принцип действия

Принцип работы терморегулятора холодильника следующий:

  1. Если в трубке температура понижается, то в термической системе давление паров рабочей среды понижается. Тогда гофрированная часть сильфона сжимается, отчего силовой рычаг относительно оси начинает вращение. Это приводит к размыканию цепи;
  2. Если температура растет, то внутри термической системы давление паров растет. От этого внутри сильфона расширяется гофра. Рычаг начинает движение в обратную сторону, вращаясь вокруг оси. Это приводит к тому, что контакты замыкаются.

Электронные датчики температуры

В эту группу приборов входит сразу несколько разновидностей датчиков: термоэлектрические, терморезистивные и полупроводниковые.

Термоэлектрические устройства известны также под названием термопара. Принцип работы заключается в образовании тока внутри замкнутого контура при изменении температуры в области спайки. При этом, один конец должен располагаться в среде измерения, а второй используется для фиксации значений.

Термопара – простейший тип датчика с большой погрешностью

Следующий тип – терморезистивные. Как следует из названия, для получения показателей используется принцип изменения сопротивления проводника при изменении температуры. В качестве последнего применяются платиновые пластины и никелевые контакты. Положительными сторонами является высокая точность измерений и чувствительность прибора.

Терморезистивный датчик прост, удобен и обладает высокой точностью

Последняя разновидность электрических датчиков – это полупроводниковые устройства. Принцип их работы заключается в фиксировании изменений характеристики p-n перехода при колебаниях температуры. Поскольку в данном случае действует правило зависимости, то подобные устройства обладают очень высокой точностью и демонстрируют линейность характеристик во всём диапазоне измерений.

Полупроводниковые датчики демонстрируют максимально высокую точность измерений

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

  • температуру воздуха в помещении;
  • уровень прогрева пола;
  • совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Термореле своими руками

Для тех, кто умеет мастерить: работать с паяльником, имеет достаточный минимум знаний в области электротехники, есть варианты самостоятельного изготовления термореле. Из имеющегося разнообразия лучше выбирать не архаичные схемы прошлых десятилетий, а вариант, близкий к современности. Легче найти современные комплектующие, надежные в работе и точнее старых. Электрические схемы также стали проще, благодаря высокой степени интеграции новых чипов. Вот вариант с полупроводниковым аналоговым датчиком:

Схема самодельного термореле

Датчик U1 выпускается в корпусе TO-92 или TO-220. В первом случае он годится только для измерения температуры воздуха. Второй корпус подходит для крепления к металлическим пластинам, например, для измерения температуры батарей или труб. Переменный резистор R5 должен быть с линейной характеристикой, так как датчик LM35 сам имеет хорошую линейность. Компаратор U2 сравнивает образцовое напряжение с ползунка резистора R5 и от датчика.

Выходной сигнал компаратора усиливается по току транзистором T1 и дальше поступает на базу транзистора T2, ключа, который включает реле K1. Диод D1 обязательно должен быть использован, для защиты транзистора T2 от электрического пробоя при самоиндукции катушки реле. Контакты нагрузки должны быть рассчитаны на ток 2-5 А. Если мощность нагрузки больше 400-1000 Вт, что соответствует выбранному реле, то следует применять промежуточный магнитный пускатель или симистор.

Таблица 1. Замена транзисторов и диодов

BC549C КТ315В, КТ315Г
BD139 КТ815Б, КТ805Б
1N4002 КД105Б, КД212А

Датчик можно выносить за пределы платы устройства на расстояние 5-10 метров. Но в этом случае провод от вывода 2 должен быть в металлической оплетке (экранирован). Оплетка соединяется с выводом 3 (земля), а питание подается отдельным проводом. Резистор R1 и конденсатор C2 также требуется выносить вместе с датчиком и помещать в его собственный корпус. Устройство питается от источника напряжения постоянного тока 12 В.

Сравнение типов температурных датчиков

В приведенной ниже таблице показано сравнение разных типов температурных датчиков, описанных в данной статье. Однако имейте в виду, что эту информацию следует воспринимать как обобщение. Таблица предназначена в первую очередь для тех, у кого нет большого опыта и/или знаний о датчиках температуры. Таблица 1. Краткое сравнение температурных датчиков

Тип датчика Типовой диапазон температур (°C) Точность (+/- °C) Достоинства Недостатки Применение
Термистор
  • В пределах 50°C от заданной центральной температуры
  • Общий диапазон: от -40° до 125°
1
  • Низкая стоимость
  • Надежность
  • Небольшие размеры
  • Нелинейный выход
  • Медленный отклик
Измерение температуры окружающей среды
Термопара от -200° до 1450° 2
  • Высокое разрешение
  • Небольшие размеры
  • Широкий температурный диапазон
  • Строго рекомендуется калибровка
  • Требуется два показания температуры: горячее соединение и холодное соединение
Промышленное использование
RTD от -260° до 850° 1
  • Линейный выход
  • Точность
  • Высокая стоимость
  • Хрупкость: часто помещаются в защищенные пробники
Промышленное использование
Аналоговая микросхема от -40° до 125° (TMP36) 2
  • Простое взаимодействие
  • Простота использования
  • Линейный выход
  • Значительно дороже термисторов
  • Ограниченный температурный диапазон
  • Внутренний термостат
  • Цифровой термометр
Цифровая микросхема от -55° до 125° (DS18B20) 0,5
  • Просто использовать с микроконтроллерами
  • Точность
  • Линейный выход
  • Требуется микроконтроллер или что-то подобное
  • Значительно дороже термисторов
  • Ограниченный температурный диапазон
  • Внутренний термостат
  • Цифровой термометр
  • Бытовая электроника

Оригинал статьи:

Nick Davis. Introduction to Temperature Sensors: Thermistors, Thermocouples, RTDs, and Thermometer ICs

Принцип действия комнатных терморегуляторов

Терморегулятор для погреба

Работает комнатный регулятор температуры следующим образом:

  1. Встроенный или вынесенный из корпуса терморегулятора датчик измеряет температуру воздуха в помещении;
  2. Датчик передает информацию на исполнительное устройство;
  3. Исполнительное устройство в зависимости от значения температуры включает или отключает соединенные с регулятором отопительные приборы, кондиционеры;
  4. При падении температуры воздуха в помещении до значения, которое при настройках прибора было принято за минимальное, устройство снова включает отопительный прибор.

Таким образом, функционирует данное регулирующее оборудование не постоянно, а циклически, включая и отключая отопление при минимальном и максимальном значении температуры воздуха в помещении. У электромеханических и механических термостатов данный диапазон очень небольшой, в то время как у электронных моделей он может быть значительно шире.

Терморегуляторы для инфракрасных обогревателей

Появление инфракрасных обогревателей и их популярность объясняется способностью данных приборов быстро и эффективно прогревать большие по площади помещения. При установке термостата удаётся автоматизировать процесс, задавая требуемые показатели температуры в разных помещениях.

ИК-обогреватель за короткое время может прогреть большое по площади помещение

Установка специальных программируемых регуляторов позволит выставить значения работы на длительный период времени, что очень удобно для людей, имеющих загородную недвижимость, которые не могут ежедневно посещать свой дом.

Кроме того, монтаж терморегулятора позволит экономить на электроэнергии. Если загородный дом не используется зимой, то наличие соответствующей программы позволит просто не допустить его переохлаждения.

Для подключения допускается использовать как механические, так и электрические термостаты. Первый тип отличается длительным сроком эксплуатации, но при его применении не удается добиться разнообразия температурных режимов.

Для банного варианта термостата важна работа при повышенных температурах

Аналоговые и цифровые термометры

Аналоговые

Эти устройства обычно недороги и не требуют сложного ухода. Главная их проблема – шкала. Либо она показывает температуру с высокой точностью, но измерительный интервал при этом очень мал, либо охватывает широкий температурный диапазон, но точность показаний – приблизительна.

Цифровые

Такие устройства дороже, по сравнению с аналоговыми, но их точность гораздо выше. Позволяют производить измерения в широком интервале, применяются в быту и технике.

Конструктивные составляющие цифрового термометра:

  • чувствительный элемент (обычно это терморезистор);
  • аналогово-цифровой преобразователь, который трансформирует электрический сигнал от терморезистора в цифровой;
  • дисплей;
  • элемент питания;
  • вводы-выводы сигналов, необходимые для взаимодействия с другими устройствами.

Особенности размещения и монтажа

Комнатные термостаты для котлов требуют грамотной и внимательной установки. От выбора места для монтажа зависит эффективность работы и достоверность передаваемой аппаратурой информации. Для максимально реальной оценки средней температуры в помещении следует соблюдать несколько правил:

  1. Оптимальная высота размещения — около 1,5 метров от пола. Правило распространяется и на дома с тёплыми полами.
  2. Следует размещать технику только на внутренних стенах. Даже при грамотно организованной качественной теплоизоляции внешняя стена будет несколько холоднее.
  3. Близ термостата должна быть адекватная циркуляция воздуха. Нельзя прятать его за мебель или шторы. Эстетические соображения могут серьёзно повлиять на режим работы чуткой техники.
  4. Следует ограничить внешнее влияние нагревательных приборов, открытых форточек, бытовой техники, входной двери. Недопустимо попадание прямых солнечных лучей на прибор.
  5. В ручном режиме потребуется установить оптимальный режим колебания температуры.

За создание оптимальных условий при помощи организации обратной связи между источником обогрева и отапливаемым помещением отвечает комнатный термостат

Важно не только с умом подойти к выбору аппаратуры, но и обеспечить его грамотный профессиональный монтаж

Датчик температуры воздуха: принцип работы и сфера применения

Для измерения параметров окружающей среды используют самые различные приборы. Одним из них является датчик температуры воздуха. Он широко применяется в самых разнообразных сферах: на мобильных и стационарных метеостанциях, промышленных предприятиях, в установках по контролю над технологическими параметрами, в бытовых приборах, лабораторных измерениях и т.д. Его применение позволяет с высокой точностью производить измерения в самых разнообразных средах, зачастую недоступных для человека. Датчик температуры воздуха может быть закрытого или открытого исполнения. Это зависит от условий его эксплуатации. Также они различаются по самому принципу производимых измерений. От этого зависит быстродействие и точность этого прибора. Необходимо также отметить и конструктивные особенности, они максимально приближены к условиям работы.

Для удобства можно квалифицировать различные виды датчиков по принципу их работы. В зависимости от этого меняются все основные характеристики этого прибора.

  • В зависимости от температуры окружающей среды будет меняться и внутреннее сопротивление материалов. Это свойство уже давно было замечено разработчиками так называемых терморезистивных элементов. Со временем качество работы этих приборов улучшалось за счет использования в качестве активного элемента все более совершенных материалов. Датчик температуры воздуха этого вида работает в широком измерительном диапазоне. Такие устройства прекрасно ведут себя в слаботочных цепях и хорошо согласуются с электронными схемами, что упрощает разработку аппаратуры для обработки сигналов. К недостаткам можно отнести нелинейность характеристики и невысокую точность при измерениях.
  • Если вместо термистора использовать полупроводниковый элемент, то можно

    добиться значительного увеличения точности производимых измерений. Это свойство и было заложено в приборы этого вида. Датчик температуры наружного воздуха, в качестве активного элемента в котором работает полупроводник, обладает только одним недостатком. Это небольшой диапазон измерения (-55С — +155С).

  • Термоэлектрические преобразователи обладают хорошими эксплуатационными характеристиками. Это так называемые термопары, широко используемые как на производстве, так и в быту. Датчик температуры воздуха этого вида можно увидеть, например, в сауне. Они надежны и долговечны в работе. К недостаткам таких устройств можно отнести, разве что, способность работать только в плюсовом диапазоне измеряемых температур.

Кроме вышеперечисленных, существуют еще так называемые пирометры и акустические датчики. Первые используются для проведения дистанционных измерений нагретых тел, а вторые применяются при замерах газовых сред различной температуры. Как вы видите, датчики температуры воздуха бывают самого различного исполнения, и их работа проектируется с учетом всех технических характеристик устройства. Они хорошо работают с современной электронной аппаратурой и применяются в самых различных сферах.

Термостаты для сауны и бани

Особенностью термостатов, которые планируется устанавливать в бане или сауне, является их возможность работать при повышенных температурах. Рекомендуется выбирать модели, работающие в пределах от 60ºС до 120ºС. Наличие подобных приборов позволит контролировать показатели в парилке, выставляя нижний и верхний пороги. Возможность включения строго в определённое время также позволит сэкономить электрическую энергию.

Терморегулятор своими руками

Существует возможность сборки простейшего терморегулятора своими руками. Этот вариант рекомендуется тем, кто умеет читать принципиальные схемы и обладает достаточным знанием в электронике, поскольку требует определённой сноровки. Вся работа осуществляется в несколько этапов:

  1. Размещение всех необходимых элементов на плате. При пайке необходимо следить за тем, чтобы не повредить иные детали сборки.
  2. Протравка токопроводящих дорожек в соответствии со схемой.
  3. Проверка работоспособности схемы посредством тестера.
  4. Контроль полярности всех составляющих.

Упростить сборку термостата своими руками поможет заказ наполовину готового устройства

Обзор популярных моделей терморегуляторов

На рынке представлено большое количество разнообразных терморегуляторов. В число лучших попали модели, больше предназначенные для домашнего использования, поскольку именно это направление наиболее актуально для большинства пользователей.

Valtec – настоящее итальянское качество

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Сравнение типов температурных датчиков

В приведенной ниже таблице показано сравнение разных типов температурных датчиков, описанных в данной статье. Однако имейте в виду, что эту информацию следует воспринимать как обобщение. Таблица предназначена в первую очередь для тех, у кого нет большого опыта и/или знаний о датчиках температуры.

Таблица 1. Краткое сравнение температурных датчиков

Тип датчика Типовой диапазон температур (°C) Точность (+/- °C) Достоинства Недостатки Применение
Термистор
  • В пределах 50°C от заданной центральной температуры
  • Общий диапазон: от -40° до 125°
1
  • Низкая стоимость
  • Надежность
  • Небольшие размеры
  • Нелинейный выход
  • Медленный отклик
Измерение температуры окружающей среды
Термопара от -200° до 1450° 2
  • Высокое разрешение
  • Небольшие размеры
  • Широкий температурный диапазон
  • Строго рекомендуется калибровка
  • Требуется два показания температуры: горячее соединение и холодное соединение
Промышленное использование
RTD от -260° до 850° 1
  • Линейный выход
  • Точность
  • Высокая стоимость
  • Хрупкость: часто помещаются в защищенные пробники
Промышленное использование
Аналоговая микросхема от -40° до 125° (TMP36) 2
  • Простое взаимодействие
  • Простота использования
  • Линейный выход
  • Значительно дороже термисторов
  • Ограниченный температурный диапазон
  • Внутренний термостат
  • Цифровой термометр
Цифровая микросхема от -55° до 125° (DS18B20) 0,5
  • Просто использовать с микроконтроллерами
  • Точность
  • Линейный выход
  • Требуется микроконтроллер или что-то подобное
  • Значительно дороже термисторов
  • Ограниченный температурный диапазон
  • Внутренний термостат
  • Цифровой термометр
  • Бытовая электроника

Как вам статья?

Мне нравитсяНе нравится

Павел Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники
Написать Пишите свои рекомендации и задавайте вопросы

На что необходимо обратить внимание при выборе датчиков температуры

  1. Температурный диапазон.
  2. Можно ли погружать датчик в измеряемую среду или объект? Если расположение внутри среды недопустимо, то стоит выбирать акустические термометры и пирометры.
  3. Каковы условия измерений!? Если используется агрессивная среда, то необходимо использовать либо датчики в корозийнозащитных корпусах, либо использовать бесконтактные датчики. Кроме того, необходимо предусмотреть другие условия: влажность, давление и тд.
  4. Как долго датчик должен будет работать без замены и калибровки. Некоторые типы датчиков обладают относительно низкой долговременной стабильностью, например термисторы.
  5. Какой выходной сигнал необходим. Некоторые датчики выдают выходной сигнал в величине тока, а некоторые автоматически пересчитывают его в градусы.
  6. Другие технические параметры, такие как: время срабатывания, напряжение питания, разрешение датчиков и погрешность. Для полупроводниковых датчиков, важным также являет тип корпуса.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
