Способы завязывания фронтона двухскатной крыши: расчет и примеры устройства своими руками

Устройство и особенности фронтонов из разных материалов

Функция фронтона, как и любой стены — это защита внутреннего пространства от ветра и осадков. А сохранение тепла, или теплоизоляция, зависит от особенностей чердака:

  • Если чердак не жилой, то крышу и фронтон, как правило, не утепляют, ограничиваясь теплоизоляцией перекрытия верхнего этажа. В этом случае стенку фронтона делают сплошной или с небольшим слуховым окном.
  • Жилые чердаки, или мансардные этажи, имеют высокие фронтоны, в которых устраивают окна, а иногда и балконы. Утепление фронтона зависит от сезонности проживания в мансарде и наличия в ней системы отопления (в частном доме круглогодичного проживания мансарды могут быть «летними»). Но даже в летних мансардах фронтоны часто утепляют.

Кирпичные фронтоны

По действующим нормам тепловой защиты зданий даже стены в два кирпича считаются «неблагополучными» для большинства регионов России. Фронтоны, как правило, делают еще тоньше — в один или полтора кирпича, и даже слой штукатурки (пусть и «теплой») существенно не улучшит теплоизоляцию стенки. Если необходимо сохранить общий облик кирпичного дома, то для жилых мансард используют следующие варианты отделки стен и фронтона:

  • Облицовка кирпичом на гибких связях с одновременным монтажом теплоизоляционных листовых материалов между коренной стеной и лицевой кладкой.
  • Отделка термопанелями, у которых декоративный слой выполнен из клинкерной плитки.

  • Обустройство навесного вентилируемого фасада с обшивкой сайдингом или фасадными панелями «под кирпич».

Фронтоны из пено- или газобетонных блоков

Фронтоны из ячеистых бетонных блоков устраивают у домов из аналогичных материалов или из кирпича. Для усиления конструкционной прочности и устойчивости к ветровым нагрузкам используют вертикальные анкера, которые связывают последний ряд стены и первые три ряда блоков фронтона.

Необходимость в утеплении зависит от толщины стены и плотности блоков. При использовании марок D300-D400 и ширине блока 300-400 мм, дополнительное утепление в большинстве регионов Европейской части России можно не проводить. Отделка же стен из пено- или газобетона обязательна, а материалы зависят от архитектурного облика и стиля здания. Наиболее популярны:

  • облицовочный кирпич;
  • кирпич ручной формовки;
  • клинкерная плитка;
  • плитка из натурального камня;
  • керамогранит (в том числе с монтажом по технологии навесных фасадов);
  • фасадная штукатурка;
  • фасадные панели;

  • сайдинг.

Деревянные фронтоны

Самцовый фронтон деревянного дома не единственный вид, где используют брус или бревно. Из этих же материалов строят мансардные этажи у комбинированных домов типа «шале».

Способ отделки такого фронтона не отличается от отделки фасада дома из бруса или бревна и зависит от того, есть ли дополнительное утепление или нет:

  • Если фронтон не утепляют, то его поверхность шлифуют, обрабатывают пропиточной грунтовкой-антисептиком, покрывают лаком или прозрачной (полупрозрачной) краской по дереву.
  • При утеплении фронтона, его обшивают вагонкой, имитацией бруса или блок хаусом, которые затем обрабатывают грунтовкой. После чего наносят защитный слой лака или краски.

При использовании материалов естественной влажности происходит усушка древесины, активная фаза которой может длиться до двух лет.

При этом высота фронтона уменьшается, а длина стропил остается почти без изменений. Возникают силы, буквально выдавливающие верхние венцы боковых стен. Это компенсируют:

  • дополнительными внутренними опорами на домкратах;
  • скользящим соединением стропил к мауэрлату;
  • не жестким болтовым соединением стропил внахлест на коньке.

Подобные мероприятия приводят к усложнению и удорожанию крыши, и сами строители рекомендуют устраивать каркасные фронтоны.

Каркасные фронтоны

Каркас для фронтона изготавливают из тех же материалов, что и стропильную систему. Чаще всего для частных домов выбирают доску и брус, но иногда используют и металлические профили. Профили применяют для устройства арочных крыш и при обшивке фронтона металлически сайдингом или профлистом, в остальных случаях предпочитают дерево.

Изготовление каркасного фронтона может осуществляться уже на месте, с монтажом каждого элемента в отдельности и с привязкой к установленной стропильной системе. В этом случае обшивка и отделка каркаса осуществляется с лесов.

Но есть и другая последовательность, когда по сути повторяется один из способов строительства каркасного дома — тот, в котором каркас сначала монтируют «на земле» и обшивают снаружи плитой, а затем в собранном виде устанавливают на место. Но и здесь возможны разные варианты последовательности работ, и они относятся именно к отделке.

Технология работ по обустройству фронтона

Чтобы разобраться, как обшить фронтон правильно, необходимо рассмотреть разновидности сооружения. Их условно делят на 2 вида.

  1. Обшивка каркаса фронтона крепится к доскам стропильных ферм, в горизонтальном или вертикальном направлении. Желательно выполнять обшивку и свесы крыши одним и тем же материалом.
  2. Крышу со сформированным фронтоном обшивают исключительно в декоративных целях — в процессе реконструкции готового сооружения или в целях облагораживания дома, построенного из недорогих материалов.

Устройство фронтона осуществляется по предварительно подготовленному проекту, с учетом атмосферных особенностей региона.

Общий принцип отделки фронтона крыши частного дома.

  1. Нужно закупить стройматериалы, комплектующие, фурнитуру для подшивки фронтона двускатной крыши, подготовить инструменты. Дополнительно может понадобиться монтажная пена для заполнения пустот и расщелин. Чтобы подшить фронтон на металлические профили, потребуются ножницы по металлу или болгарка.
  2. Установить строительные леса для работы на высоте.
  3. Подготовить черновую поверхность (покрыть кирпичное основание грунтовкой или монтировать обрешетку). При необходимости удалить старую облицовку. Перед тем как обшивать фронтон дома, обработать поверхность антисептиком.
  4. Каркас обшить полиэтиленом или специальной мембраной. Покрытие фиксируют степлером на обрешетку внахлест.
  5. Нанести разметку и установить верхний и нижний профили. Перпендикулярно к ним крепят несущий профиль. Стандартный шаг установки 50–60 см с зазором 1–2 мм для компенсации температурных перепадов. Если фронтон с окном, то пароизоляционный материал обрезают, а края подгибают и фиксируют степлером. Обрамляют профилем по периметру. Внизу окна устанавливают оцинкованный отлив.
  6. Раскроить материал под форму облицовочной поверхности. Ее монтируют от нижней части к верхнему углу. На нижний профиль закрепляют стартовую планку и все последующие ряды. Свесы обрамляют окантовочной реей.
  7. Установить защитную фурнитуру — водоотливы и плинтуса. Этот способ актуален для работы с материалами, фиксирующимися по длине (сайдинг, вагонка, планкен). Для листовых покрытий обрешетка делается из необрезных досок шириной 10–15 см. Крепление вертикальное, чтобы рельеф листов был направлен вверх. Первый лист фиксируют к обрешетке по центру фронтона, последующие накладываются внахлест 1 волны.

Особенности установки вагонки на фронтон

Обшивка фронтона должна производиться с учетом прочности. Для того чтобы профиль не был сорван ветром, панели ПВХ должны быть установлены вертикально. При этом монтаж можно выполнить гораздо проще, ведь косой срез придется сделать только с одной стороны. При необходимости осуществления резки нужно использовать строительный нож со съемным лезвием. В процессе проведения работ рекомендуется использовать нержавеющие саморезы, которые имеют широкую шляпку. От применения металлических скоб, которые забиваются степлером, следует отказаться. Не подойдут и обычные саморезы незначительного диаметра. Сильный порыв ветра может сорвать панель, если их использовать.

Для того чтобы закрепить последнюю панель, если направляющие уже установлены, необходимо определить расстояние от края лицевой части предпоследней панели до центральной полки направляющего профиля. Это позволит получить чистый размер. Затем от него следует отнять 5 миллиметров, что будет указывать на ширину последней панели. Таких замеров необходимо сделать несколько, учитывая тот факт, что панель будет устанавливаться наискосок. Заготовку нужно сначала установить в направляющую до упора, а после немного прижать фаску. Вагонка при этом должна рочно лечь на плоскость.

Выбор высоты

Форма и размеры верхней части торцевых стен дома напрямую зависят от выбранной конфигурации крыши и назначения пространства под ней. Если предполагается обустроить мансарду или эксплуатируемый чердак, то увеличивают высоту расположения конька, как и угол наклона кровельных скатов. Соответственно, увеличивается высота фронтона.

Широкие фронтоны с небольшой высотой максимально устойчивы к ветровым нагрузкам. Если чердак не планируется задействовать как полноценное помещение, конек крыши достаточно расположить на высоте около 0,8 м от перекрытия.

При высоте помещения в верхней точке от 0,9 до 1,5 м можно получить чердак, подходящий для использования в хозяйственных целях или для организации дополнительных спальных мест в теплое время года.

Высота фронтонов более 1,8 м дает возможность создать под крышей полноценную жилую комнату. Но увеличение высоты верхней части здания ведет к повышению ветровых нагрузок, поэтому может потребоваться выполнить дополнительное усиление конструкций.

Есть мнение, что оптимальная высота фронтона соответствует высоте этажа здания. Но это далеко не так – архитектурные решения могут быть самыми разными, главное, чтобы здание смотрелось гармонично.

Какая должна быть высота фронтона крыши?

Высота этого сооружения зависит от того для чего оно будет использоваться. То есть это будет влиять на функциональность и степень комфортности внутреннего помещения.

Для этого следовало бы рассмотреть различные варианты фронтонных стен.

Нежилое помещение

В данном случае может хватить высоты в 80 сантиметров. При наличии одинаковых четырёх скатов крыша будет смотреться пропорционально и красиво. Если высота будет от 80 до 100 сантиметров, то это уже какое-то подобие чердачного помещения, где можно оборудовать хотя бы летнюю комнату отдыха. Высота стен достигающая 1,3 -1,5 метра, позволяет сделать уже полноценную утеплённую комнату отдыха с минимальным наличием мебели: стол, стулья, буфет, телевизор.

Жилое помещение

Жилое помещение возможно при высоте от двух метров. Тут уже надо строго придерживаться плана проекта и строго выполнять все необходимые требования строительства.

Технология возведения

Перед возведением рамы необходимо просчитать, какой будет наклон крыши, какими материалами она будет обшита, и какое расстояние будет выдержано.

Если вы не являетесь специалистом в строительстве, обратитесь к помощи специалистов. Именно они определят, какой будет свес фронтона.

Далее сооружается рама. Бруски достаточного сечения необходимо прикрепить к мауэрлату, а также к крайним стропильным ногам.

Дополнительный каркас, или так называемый «дверной косяк» ставится, если в проекте предусматривается дверь. Оконные проемы ставятся также.

Далее по всей длине мауэрлата, через определенное расстояние, устанавливаются вертикальные бруски, или стойки.

При дальнейшем возведении фронтона на них будут монтироваться другие материалы для утепления и облицовки.

Как рассчитать высоту двухскатной крыши

И так, мы разобрались с типами крыш и выбрали материал, которым будем ее укрывать. Но встает вопрос, а какой высоты строить крышу, что бы она была комфортной и безопасной в эксплуатации. Вот о том, как рассчитать высоту двухскатной крыши, мы и поговорим в этой статье.

Какое значение имеет высота крыши

Оказывается, высота крыши имеет большое значение. Во-первых, чем больше угол ската, тем меньше будет залеживаться зимой снег. Во-вторых, от ее значения зависит комфорт использования мансардного пространства, если у вас второй этаж жилой. В-третьих, затраты на работы по укрытию крыши, так как чем выше конек, тем больше материалов потребуется использовать. В-четвертых, большая площадь покрытия крыши будет испытывать значительную ветровую нагрузку. Чтобы компенсировать риски придется делать мероприятия по усилению конструктива крыши.

Мы уже с вами рассмотрели различные типы крыш. Давайте рассмотрим расчет высоты фронтона крыши на примере двухскатной крыши. Двухскатная крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны. Они завершают фасад дома. У двухскатной крыши фронтоны треугольной формы. На фронтонах обычно располагаются слуховые окна, если подкрышное пространство не эксплуатируется или окна мансарды, если второй этаж жилой.

Расчет высоты двухскатной крыши

Для правильного расчета высоты двухскатной крыши, необходимо определиться с углом наклона скатов. Этот показатель можно посмотреть в нормативных документах, которые называются «Свод правил СП20.13330.2011», регламентирующих этот вид работ. Он основывается на СНиП 2.01.07-85* “Нагрузки и воздействия”. В документе описана формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

Определив наклон скатов, можно произвести расчет высоты конька. Здесь вам придется вспомнить школьный курс геометрии.  Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом «a», который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α. Второй катет «b» мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Подставив все необходимы данные в формулу, мы сможем посчитать искомую величину.

Решим задачу: какова будет высота двухскатной крыши  при следующих условиях:

Дано: дом 10х12, угол наклона кровли 40 градусов.

Ширину дома, равную 10 метров, делим пополам. Следовательно, катет b=5. Тангенс 40 градусов равен 0,84.

Итого, оптимальная высота конька получится: а=5*0,84=4,2 метра.

Вот видите как просто, даже калькулятор не понадобился.

Когда дом считается одноэтажным

Может так случиться, что расчетная высота конька будет не достаточной для оптимальной эксплуатации мансардного этажа. В этом случае вы можете немного поднять точку примыкания крыши к боковой стене второго этажа над уровнем пола. Для того, чтобы дом остался одноэтажным, и вы меньше платили налоги за площадь второго этажа, точка примыкания должна быть меньше 1,5 метра.

Проблема, как рассчитать высоту двухскатной крыши, стоит у многих будущих домовладельцев. Определить высоту крыши совершенно не сложно если пользоваться приведенной методикой в моей статье. Надеюсь я помог вам разобрать с ней. В следующей статье я расскажу о тепловом насосе.

Правила монтажа газоблоков

О чем нужно знать заранее:

  • Перед началом кладки на фундамент устанавливаются маячки и натягивается причальная нить. Первая по периметру будущих стен и еще несколько по диагоналям, чтобы проверить отсутствие перепада высоты.

    Максимально допустимый перепад высоты сторон фундамента – 4 см. Это расстояние можно скорректировать с помощью цементно-бетонной смеси.

  • До начала кладки первого ряда поверхность фундамента надежно гидроизолируется. Поверх него кладется рулонный материал, например, рубероид или мембрана. Стыки обрабатываются битумной мастикой.
  • Перед началом работ блоки выравниваются по высоте с помощью специальной ножовки. Это делается, чтобы не было перепадов между поверхностями элементов и шов формировался ровный. После создания ряда и затвердевания раствора, блоки шлифуются рубанком повторно. Таким образом снижается вероятность появления трещин.
  • Начинают кладку с самого высокого угла, тогда на остальных можно будет выправить высоту по ходу работы. Постоянно делаются замеры геометрических параметров, сверка градусов углов.
  • Первый ряд кладется исключительно на цементно-песчаный раствор. Он не дает усадки, крепкий и его можно использовать как подушку при выравнивании высоты.
  • Смесь замешивают порционно, чтобы она не успела застыть.
  • Для нанесения раствора используют кельму, которая по размеру совпадает с толщиной стены. Подходит инструмент с зубчиками, который сформируют ровный, тонкий слой. Высота зубчиков 4-5 мм.
  • Второй ряд кладут через 4 часа после первого, чтобы раствор успел застыть. Последующие ряды также кладутся через 4 часа минимум. Таким образом, можно ответить на вопрос, сколько рядов в день получится класть — около 3-4.
  • Блоки должны быть чистыми, с них снимают весь внешний мусор, обметают. При наличии неровностей на элементах, их отбраковывают и применяют после для резки.
  • Если получился перепад высоты между блоками, применяется терка. Она помогает выровнять элементы.
  • Армирование газоблоков начинается с первого ряда и продолжается по ходу кладки каждые 3 ряда. Также процедуру проводят у оконных и дверных проемов.
  • Соединение несущих стен и перегородок осуществляется установкой гибких связей. Перевязку несущих и несущих стен делают через блок.
  • Кладку создают с расшивкой рядов: каждый последующий ряд смещается на ½ или ⅓ (но не меньше, чем на ¼ блока). Это делается, чтобы давление на стены распределялось равномерно.
  • Последний ряд укрепляется армопоясом, который помогает выдержать вес перекрытий.
  • После завершения работ рекомендуется выждать 10-12 месяцев до полной просушки и частичной усадки дома, после этого начинать отделку. Если планируется облицовка из кирпича, ее делают сразу, соединяя стены гибкими связями. Между кладками сохраняют вентиляционный зазор около 4 см.

Расчёт фронтонной стены

Какой будет высота и площадь фронтона, надо решить в процессе составления проекта. Так получится вовремя определиться с выбором обшивочного материала и внести вес фронтона в расчёт нагрузки, которую предстоит испытывать фундаменту дома.

При вычислении габаритов фронтона используют стандартные формулы из школьных учебников геометрии.

Измерение фронтона так же важно, как измерение стен дома и скатов кровли

Площадь фронтона

Не зная площади фронтона, не получится выяснить, как много материала понадобится для обшивки, утепления и украшения торцевой части крыши.

Формула, позволяющая вычислить площадь фронтона, обусловливается его формой.

Математическое выражение для определения площади фронтона может быть следующим:

  • S = 0,5 х H х B, где H — это высота, а B — ширина фронтона (для треугольного торца кровли);

Площадь треугольного фронтона — это половина его высоты, умноженная на ширину стены дома

Площадь фронтона в форме трапеции равна половине суммы сторон (A, B) умноженной на высоту (C)

Площадь пятиугольного фронтона складывается из площадей нескольких фигур

Допустим, фронтон крыши похож на трапецию с основаниями 4 и 2 м и высотой 2 м. Это значит, что площадь торца кровли составляет 6 м² ((4 + 2)/2) х 2=6).

Для сложных фигур используют несколько формул. Например, пятиугольник разбивают на треугольники и прямоугольник. Полученные площади фигур складывают.

Когда крыша сложная, то есть её фронтоны неодинаковые по форме, площадь каждого торца рассчитывают индивидуально. При этом пользуются верным и оперативным помощником — программой-калькулятором.

Высота фронтона

Эта величина влияет на облик и функциональность здания. Поэтому при её определении опираются на несколько утверждений:

  • высота фронтона зависима от степени наклона крыши и длины скатов (высота треугольного фронтона кровли равна половине длины торцевой стены дома, умноженной на тангенс угла, сформированного скатом и основанием крыши);

Высота рассчитывается с учётом наклона скатов кровли

От высоты фронтона зависит, будет ли крыша смотреться вместе с домом как единый ансамбль. Если этот параметр превысит допустимые пределы, то кровля превратится в громоздкое сооружение. В случае сжатия расстояния от карниза до конька, постройка будет казаться слишком низкой.

Чтобы быть довольным результатом строительства дома, при вычислении высоты стен и фронтона следует придерживаться соотношения 1:1.

По правилам высота фронтона должна быть равна высоте стен

Количество материала на фронтон

Определив высоту и площадь фронтона, можно легко выяснить, каким количеством материала его потребуется отделывать.

За площадь фронтона принимают параметр, из которого вычли площадь оконного проёма.

В зависимости от типа материала, расчёт его объёма может быть следующим:

  • необходимое число кирпичей находят, разделив площадь фронтонной стены на площадь одного кирпичного блока (размером 250х120х65 мм) с учётом вида кладки и толщины шва (5 мм);

Определяя необходимое количество кирпичей, важно учитывать толщину цементного раствора

Перед тем как считать площадь деревянного фронтона, следует определить площадь одной доски

Расчёт сайдинга затрудняется необходимостью учитывать только полезную ширину пластиковой панели

Профилированные листы могут укладываться горизонтально или вертикально

Цифру, получаемую делением общей площади фронтона на площадь одного элемента обшивочного материала, обязательно округляют в большую сторону.

К числу, которое показал ручной расчёт или калькулятор, надо прибавлять 15–20%. Запасное количество понадобится при отсеивании брака и подгонке элементов материала.

Как сделать своими руками ↑

Возведение фасадной части кровельной конструкции следует выполнять по тщательно проработанному проекту, поскольку любая ошибка в расчетах по определению точных размеров может привести к перекосу стропильной системы. Это, в свою очередь, станет причиной серьезных осложнений и даже обрушения стен.

В месте соединения верхней части строго вертикально устанавливают матчу, равную по длине высоте будущей конструкции. Ее закрепляют по центру стены, а верхний конец соединяют с углами стены, к примеру, капроновым шнуром в натянутом состоянии, образовав равнобедренный треугольник. Его боковые стороны послужат в дальнейшем маяком при укладке боковин конструкции.

Практически устройством фронтона можно заняться и до, и после возведения кровли. Тем не менее опытные мастера рекомендуют придерживаться первого варианта, поскольку готовая кровля, как правило, усложняет возведение фронтонной стены.

Подобная конструкция довольно хрупкая, поэтому ее желательно укреплять. К примеру, прежде чем зашить фронтон мансардной крыши, как один из возможных вариантов, сооружают дополнительную разделительную стену, толщиной более 24 см либо пилястры и колонны.

Как и чем правильно обшить?

Обшивка фронтона требует тщательного подобранных материалов. Сегодня строительная индустрия предлагает широкий ассортимент, на выбор влияет общий дизайн дома, характеристика материала и бюджет.

Для обшивки фронтона используются материалы:

  1. Древесина. Не теряет актуальности и является классикой, сочетающейся с любым стилем. Он отлично выполняет защитную функцию, ограждая жилище от ветра и холода. Однако его недостатком является низкая устойчивость к влаге, поэтому каждый сезон фронтон нужно покрывать защитными лакокрасочными средствами. И даже несмотря на тщательный уход по истечении 10-15 лет владельцу придется задуматься о полной реконструкции.
  2. Сайдинг. Это модульные панели, изготовленные из металла или поливинилхлорида. По всей длине у них расположены небольшие крючки, которые помогают соединить их между собой и прикрепить к профилю. Сайдинг представлен в широкой цветовой гамме, расширяющей возможности подбора необходимого оттенка, который будет сочетаться с основным цветом стен или кровельного материала.
  3. Кирпич. Этот вид отделки подходит домам из такого же материала, бетона или газосиликата. Если вы выбираете кирпич для обшивки, запланируйте его уже на этапе проектирования, так как кирпич своим большим весом увеличивает нагрузку на фундамент. Белый силикатный кирпич потребует дальнейшего оштукатирования фронтона, потому что в своем естественном виде выглядит не особо привлекательно.

Выбор материала обычно требует консультации специалистов. Ведь готовая работа преобразит внешний вид всего здания и отразится на удобстве его использования.

Приступаем к работе

Схематично создание фронтона подразумевает три этапа:

  • Обшивка . Правильное выполнение этого шага означает не только успешную реализацию следующих двух, но и долговечность конкретного фронтона в общем.
  • Утепление . Этот момент необязателен в том случае, если потенциальный чердак не будет мансардным. Тем не менее отсутствие утепления или его ненадлежащее качество отрицательно скажется на холодостойкости всего дома;
  • Облицовка . Это завершающий этап, в процессе которого исправляются недостатки предыдущих шагов, и крыша приобретает аккуратный вид. Можно сказать, что облицовка — это процесс декорирования.

Вычисления высоты

Расчет высоты фронтона – важнейший этап составления проекта крыши. От этого параметра зависит внешний вид, функциональность дома. В ходе вычислений учитывают 2 фактора:

  1. Конструкция крыши. В первую очередь высота и площадь фронтона дома зависит от угла наклона и длины скатов. Зная эти параметры, легко выполнить расчет для треугольной стены, взяв в руки калькулятор. Для этого длину торцевой стены, поделенную надвое, умножают на тангенс угла, образованного скатом и основанием кровли.

Обратите внимание! От высоты фронтона зависит гармонично выглядит крыша или нет. Если этот параметр превышает высоту дома от земли до последнего венца, крыша занимает подавляющее положение

В обратном случае, когда расстояние от карниза до конька слишком маленькое, строение выглядит приземисто. Чтобы добиться оптимального результата, следует соблюдать пропорцию 1:1. Используя программу-калькулятор, удостоверьтесь, что дом с рассчитанной им крышей выглядит гармонично.

Расчет дополнительных материалов

Но кроме фронтонной части есть еще и конек, обычно он не превышает 45 см. длина каждого метров, на крыше их всегда 4. 0, 45 х 6 х 4 = 10, 8 м 2 . Прибавляем и получается общая площадь 129 м 2 .

Для расчета количества панелей необходимы их размеры, стандартные показатели 3 метра на 205 мм. С одной штуки 3 х 0, 205 = 0, 615 м 2 . Общее количество считаем по схеме: 129:0,615=209,756., можно округлить до 210 – такое количество нужно для обшивки.

Но для целостности нужно купить стартовые панели, уголки для внешних стен, окон и дверей.

Начальные, стартовые панели, высчитываются в метрах: нужно сложить всю длину и ширину строения: 8х2+9х2 = 34 метра. Обычно они имеют стандартную длину в 3 метра, количество = 34:3 примерно 12 штук. Завершающих конструкцию обшивки, финишные панели, покупаем такое же количество. Для стыка нужны уголки, углов в доме всегда 4, если учитывать обычное, а не разноплановое строение. Примерная длина около 3 метров, придется купить 4 штуки.

Кроме этого, нужно купить специальные профильные панели для прочности соединений. Ее укладывают только по вертикали, исходя из предыдущих расчетов площади дома и длины панели, нужно будет купить 8 штук. Окна и двери также нужно обшивать отдельным профилем, длиной 3, 66 м. Если в доме 5 оконных поемов, то придется купить 9 штук. Для двери + 3 штуки. Округляем, и получается всего 12 профилей для отделки.

Стропильная система двухскатной крыши: устройство, монтаж своими руками

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

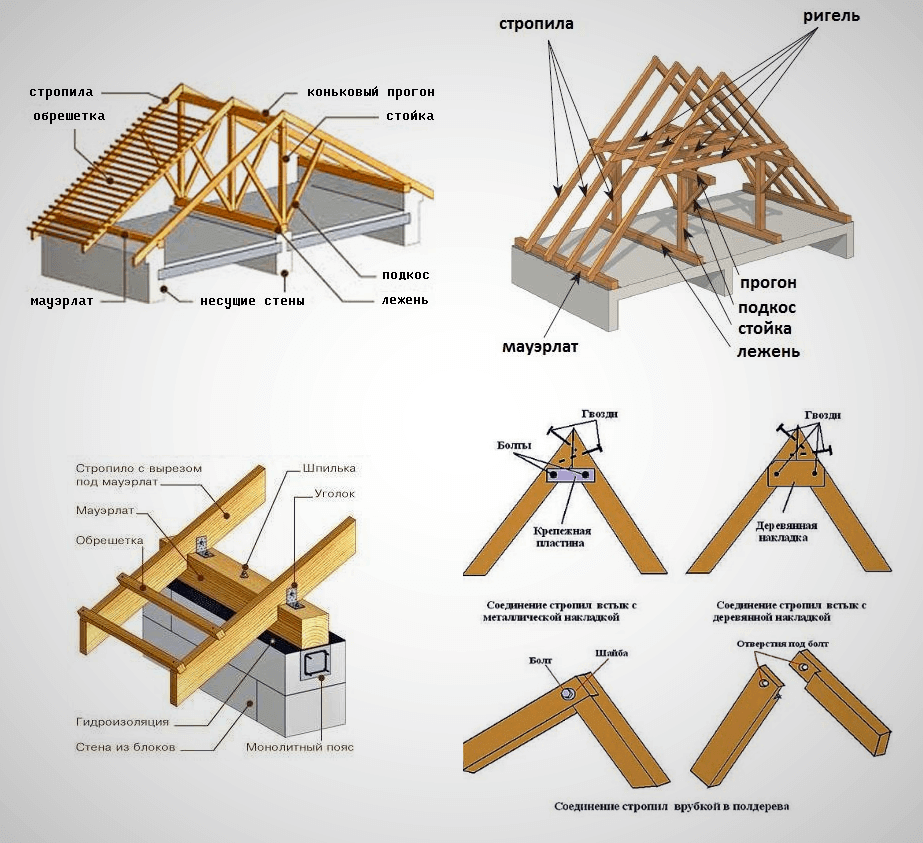

Основные элементы двухскатной стропильной системы

  • Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
  • Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
  • Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
  • Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
  • Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
  • Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
  • Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
  • Лежни — опоры для стоек и фиксации подкосов.
  • Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

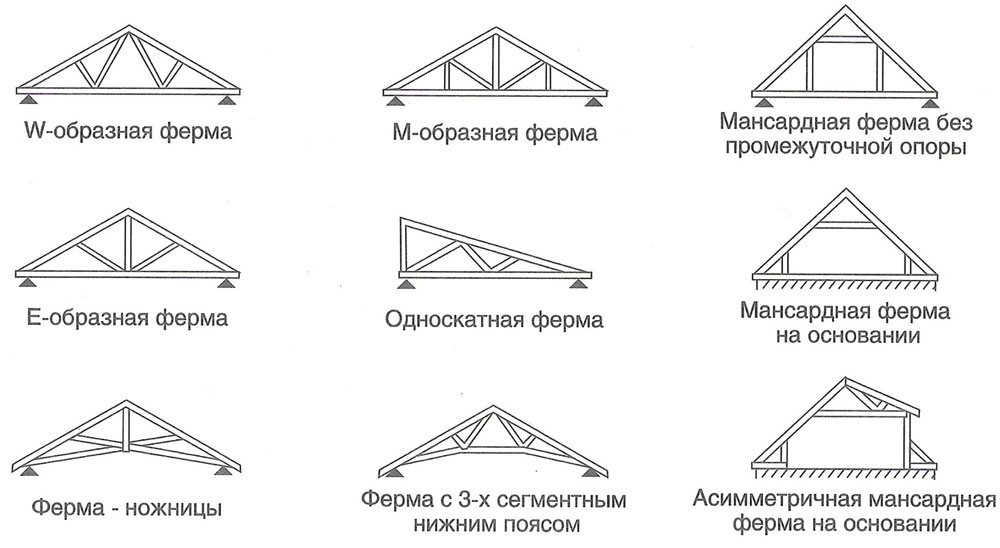

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Установка мауэрлата

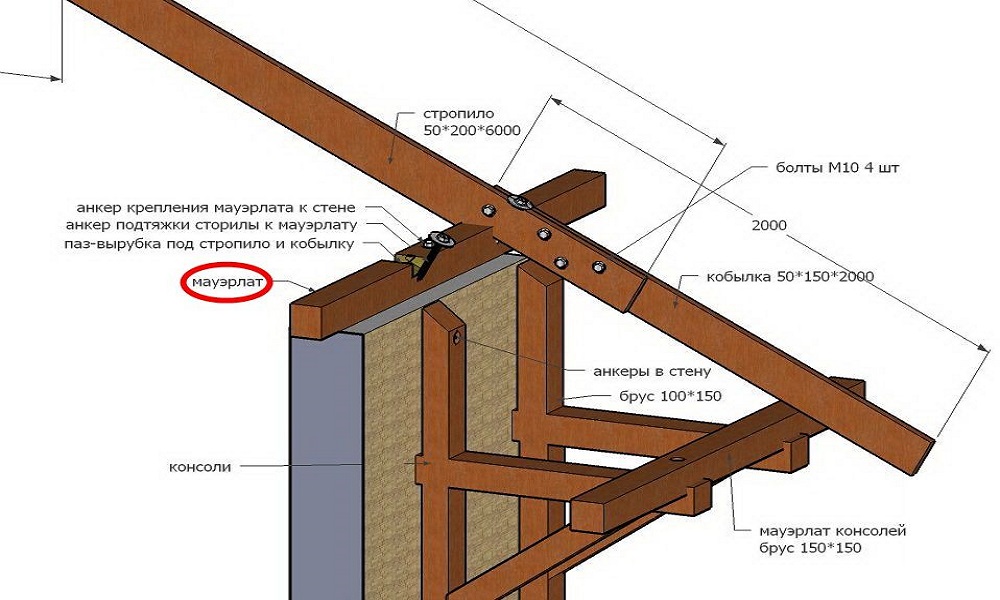

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.

Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

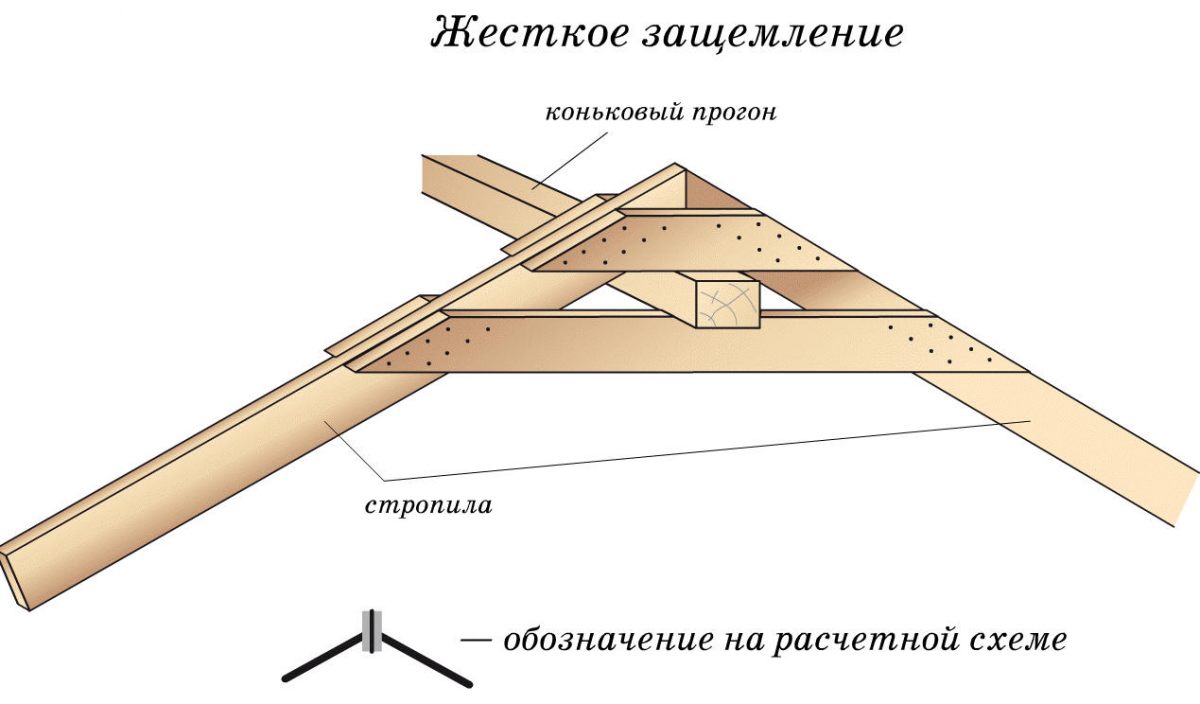

Монтаж конькового узла

В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Зачем нужен фронтон крыши, его функции?

Впервые фронтон дома возник еще в архитектуре Древней Греции и Древнего Рима. Они стали очень удачным архитектурным приемом для композиционного завершения здания любого типа. В древние времена они украшались барельефами и скульптурами. В наши дни декоративные фронтоны превратились в целое искусство, предоставляя возможность проектировщикам проявить фантазию.

На фронтон опирается стропильная система крыши

Очень важно, чтобы он был очень надежным, так как он распределяет нагрузку, которую дает крыша, на несущие стены. При проектировании нужно также учитывать внешнюю силу ветра, воздействующую на фронтон

Часто его используют в качестве стены мансарды. Высокие фронтонные стены от 2 до 2,3 м создают дополнительное пространство, которое можно использовать как помещение, жилое или кладовую.

Материал фронтона, как и его конструкция, зависит от технологии строительства здания. Если фронтон планируется как продолжение несущей внешней стены, он будет изготовлен из того же материала, что и дом. Если фронтон проектируется как отдельная конструкция, для его устройства используются вертикальные брусья или железные опоры, которые снаружи обшиваются. Отделка деревянного фронтона предусматривает обработку материала специальными защитными растворами.

Фронтон крыши выполняет следующие функции:

  • Защитная — основным предназначением фронтона является защита фасада дома от проникновения влажности, негативного влияния порывов холодного ветра, а также от других неблагоприятных погодных условий;
  • Утепляющая — фронтон по защите от холода чем-то подобен кровле: торец дома подвергается воздействию ветра и влажности — это особенно ощутимо из-за значительной площади поверхности фронтона. Поэтому качественное оснащение фронтона — залог теплоты и комфорта в помещении;
  • Упрочняющая — необходима для придания кровле необходимого уровня жесткости. Фронтон по своим конструктивным особенностям должен стать опорой для балок, поддерживающих перекрытие.

Фронтон

Фронтоны: понятие и виды. Что такое фронтон.

Фронто́н — это завершение фасадной стены строения, ограниченное двумя скатами крыши по бокам и карнизом у основания. Название этого элемента происходит от латинского frons, frontis, что означает «передняя часть стены», «лоб».

Чтобы вам стало понятней, на рисунке ниже мы обозначили фронтон красной линией:

В высоких фронтонных стенах часто устраивают окна и балконы, чердачные двери. Крыши на таких строениях имеют крутые скаты с большим уклоном.

Крыши на строениях с низкими фронтонами имеют малый уклон и пологие скаты. В таких фронтонах не устраивают балконов и окон, но при нормальных свесах в них можно удачно расположить кондиционеры, вентиляционные выходы и прочее технологическое оборудование.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
