Варианты стропил

Стропила — основа крепления кровли. По устройству различают три вида:

1. Наслонные, считающиеся одними из самых надёжных компонентов, использующихся в конструкционных работах.
2. Висячие стропила.
3. Висячие фермы, оборудованные шпалами.

Наслонного типа

В сооружениях, имеющих ещё несколько рядов стен, служащих, кстати, в роли вспомогательных опор, чаще всего используется наслонная стропильная система.

Если в наличии имеется пара вспомогательных компонентов, имеющих возможность применяться в роли опоры, здание в своих размерах может достичь 17—19 метров. Главное, делать не больше 8 метров пространства между соседними опорами. До 120 сантиметров величины порой достигает стропильный шаг, главное, правильно провести расчёты и учесть все необходимые особенности.

Нижние части такого вида обладают опорой, состоящей из подстропильных брусьев. В том числе вкупе с ними используется мауэрлат.

Чтобы разделить опорные стойки и прогоны, о которых также не стоит забывать, используют подкосы. Их главная функция заключается в том, что они выполняют разгружающую и поддерживающую функцию, в том числе и для ног стропильной системы, увеличивающих размер сооружения. Они сами имеют больший размер, чем обычный коэффициент пиломатериала, и их нужно собирать.

Висячая система

Висячие стропила кардинально отличаются от наслонных. Их нижние концы занимают опорные стены. Стропильные ноги этой системы нагружены в двух частях всей монтируемой системы.

Нагрузки от висячей конструкции распирают стены, которые имеют опорный характер.

В роли использованного материала с целью затяжек применяют дерево либо сплавы. Для того чтобы это всё расположить, в основном избирается линия в комфортной высоте

А также принимайте во внимание, что крепление к стропильной системе зависит от высоты расположения затяжки

Наслонный тип чаще всего применяется для того, чтобы была возможность обустроить двускатные кровли над сооружениями. Их стены длиной должны быть не больше 5—6 метров.

Теплоизоляция металлической стропильной системы ↑

Конденсат представляет опасность не только для стропильной системы, но и для утеплителя. При намокании большинство теплоизоляционных материалов теряют свои полезные свойства, поэтому утеплитель кладут не между стропилами, а под металлическими элементами или же над ними.

Правильный монтаж теплоизоляции поможет избежать образования мостиков холода.

Если утеплитель размещают под стропилами, следует все элементы кровельного пирога размещать выше утеплителя, чтобы избежать образования мостиков холода.

Качественно провести работы с металлом может только специалист. При создании металлической кровельной конструкции следует обратиться к профессиональным кровельщикам, имеющим соответствующий опыт.

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой “двухскат” может формироваться двумя способами:

• наслонная
• висячая

Более подробно эти системы будут рассматриваться ниже.

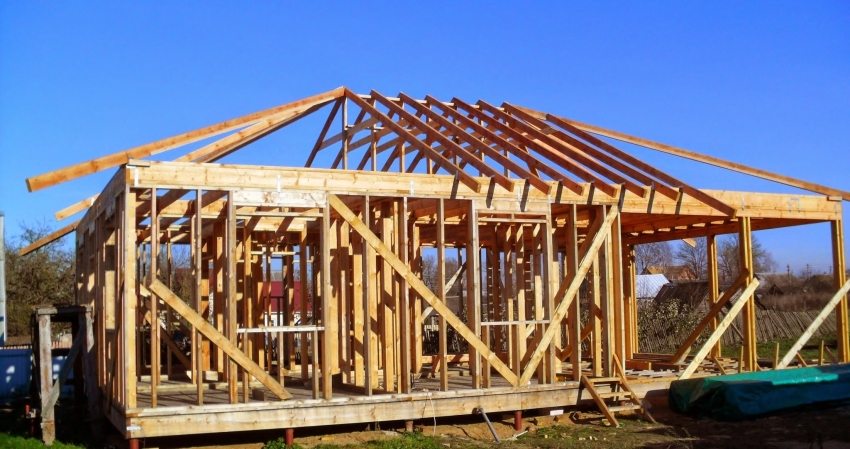

Крыша каркасного дома

Преимуществ такой вариации налицо:

• Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
• Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
• Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
• Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

• Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
• Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

• Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
• Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
• Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
• Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
• Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Установка стропил для двухскатной крыши своими руками

Когда все подготовительные работы и расчеты выполнены, и закуплены нужные материалы, начинают непосредственно монтаж стропильной системы двухскатной крыши. Он состоит из нескольких этапов.

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

• симметрично по центру;
• со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

• Анкера, которые незаменимы для монолитных материалов.
• Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
• Скобы.
• Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
• Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

• Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
• Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

• мягкая кровля укладывается на сплошную обрешетку без зазоров;
• для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
• шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Вальмовые крыши: фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

Современный дом с вальмовой крышей

Стропильная система вальмовой крыши: основные элементы

Каркас вальмовой крыши представляет собой коньковый брус и систему различных стропил

Беря во внимание то, что скаты и вальмы имеют разный уклон, различают несколько видов стропильных ног. К основным составляющим конструкции относят:

• угловые стропила (накосные) – основные несущие элементы конструкции, расположенные по углам каркаса. Накосные стропильные ноги имеют меньший уклон относительно других промежуточных стропил;
• центральные стропила – они крепятся к концам конькового бруса: с каждой стороны по три элемента. Их называют центральными промежуточными стропилами;
• промежуточные стропила – располагаются между центральными стропилами, берут начало от обвязки и заканчиваются на коньке;

Монтаж стропильной системы вальмовой крыши

• короткие стропила (нарожные) – элементы крепятся одним концом к накосным стропилам, другим – к обвязке. Нарожные стропила отличаются по длине, но имеют одинаковый уклон;
• коньковый прогон – горизонтально расположенный ригель, служащий верхней опорой для накосных и центральных стропил;
• мауэрлат – брус, закрепленный сверху наружных стен. Он служит для равномерного распределения сосредоточенной нагрузки стропильных ног. Мауэрлат является своего рода основанием стропильной системы и связывает каркас крыши со стенами дома. Так как площадь крыши большая, такая привязка позволяет крыше не «улететь» при сильных порывах ветра;

подкос – наклонный брус, применяемый в качестве подпорки для стропил большого пролета, воспринимающий горизонтальные нагрузки. Используя подкосы можно перекрывать существенно больший пролет и экономить сечение основных несущих балок. В конструкции вальмовых крыш угол наклона подкосов составляет 45 или 60 градусов;

Стропила кровли вальмовой конструкции

• бабака – вертикальная опора, на которую опираются стропильные ноги;
• затяжка – деревянный брус, выполняющий роль дополнительной опоры для стропильных ног и не дающий им разъезжаться. Для затяжки обычно используют брус меньшего сечения, чем для стропил;
• шпренгель – горизонтальные элементы, укладываемые по диагонали в углах стен. Шпренгель выполняет роль опоры под стойку для накосных стропил. Такой элемент используется в случае, когда нет технической возможности установить стойку на перекрытие;
• обрешетка – слой досок небольшого сечения, которые укладываются перпендикулярно поверх стропил. Выполняет роль основы под кровельное покрытие. Доски обрешетки укладывают с небольшим шагом (примерно в одну доску). В местах расположения ендовы или карниза обрешетку выполняют сплошной;
• контробрешетка – элементы, устанавливаемые поверх и параллельно стропилам до обрешетки. Служат для создания вентиляционного зазора между обрешеткой, гидроизоляцией и кровельным материалом;
• кобылка — небольшой отрезок доски, с помощью которого удлиняют стропильную ногу для создания карнизного свеса. Он предназначен для отвода дождевой и талой воды от стен дома, а также защиты цоколя и откосов от косого дождя.

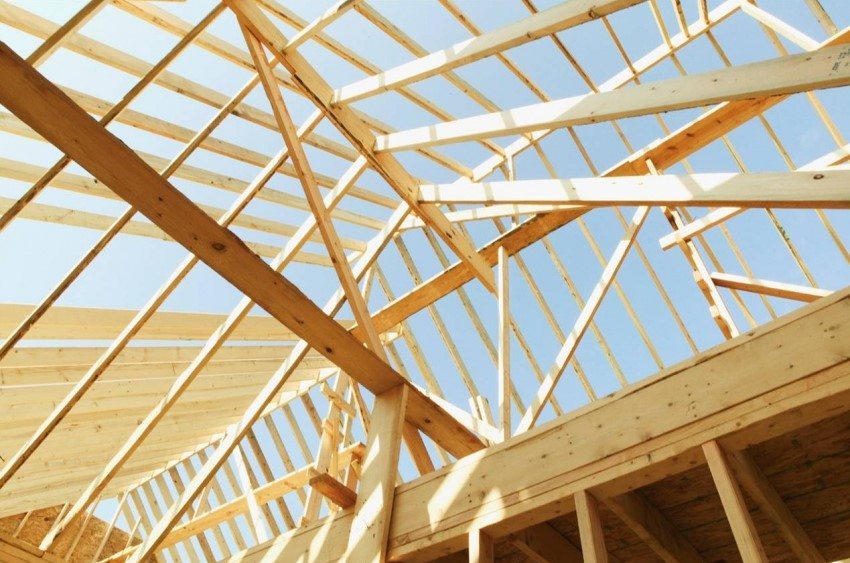

Стропильная система вальмовой крыши

На фото стропильной системы вальмовой крыши можно увидеть, что коньковый прогон располагается строго по центру и параллельно несущим стенам дома. Кроме того, начало и конец прогона должны находиться на одинаковом расстоянии от торцевых стен. Такое расположение обеспечит равномерное распределение нагрузки, а, следовательно, и устойчивость конструкции.

Стропильные фермы крыши и её виды

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

• приобретённого материала;
• размеров строения;
• габаритов дома;
• стройматериала для стропил;
• индивидуальных предпочтений заказчика;
• актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

• обрешётку — брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
• стяжки, воспринимающие растягивающие усилия;
• стойки из дерева, расположенные в вертикальном положении;
• мауэрлат — брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
• стропильные ноги — это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

1. У стропил делают лишь несколько опорных точек, которыми выступают, в частности, несущие стены строения. В подобном случае ноги для стропил работают и на изгиб, и на сжатие. Стропильные ноги ложатся на мауэрлат — это утолщённый брус или изделие из соединённых досок. Мауэрлат прочно крепится на торце основных стен. Стропильные ноги врубают в мауэрлат, а в качестве дополнительного крепежа используют кронштейны или скобы.
2. Вся конструкция распирает ограждение стены.
3. Чтобы компенсировать распирание, создают затяжки, которые соединяют стропильные пары. В основном они устанавливаются в самом низу, благодаря чему затяжки параллельно выступают и перекрытием крыши. В некоторых вариантах их располагают выше, но тогда затяжки приобретают более мощные, ведь нагрузка на затяжки многократно увеличится.
4. Затяжки не только компенсируют распирающее усилие, но и не дают разъединяться стропильным ногам.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

1. Концы наслонных стропил должны делать упор на следующие части строения:
   • стены по периметру;
   • столбчатые опоры или основные стены, расположенные внутри.
2. Действие стропильных ног — работа на изгиб, поскольку отсутствует нагрузка на сжатие. Вот почему для монтажа наслонной системы стропил применяют более тонкие элементы, а вся конструкция намного легче. Причём экономия пиломатериалов весьма существенная.
3. Проектируя наслонные стропила, следует учитывать тот факт, что есть обратная зависимость шага ног стропил и угла ската кровли. Иными словами, чем сложнее конструкция кровли, тем чаще надо монтировать балки стропил.
4. Использование промежуточных опорных точек уменьшает сечение балок и длину пролёта, который надо перекрыть.

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Увеличить несущие качества кровли можно с помощью смешанной стропильной системы

Порядок устройства стропил

Процесс возведения кровли состоит из следующих последовательных действий:

1. Расчет стропильных ног на основе их длины. Для этого можно воспользоваться следующей таблицей:

В тех случаях, когда материалов необходимой (в соответствии с проектом) длины и толщины нет в наличии, они создаются посредством сращивания с использованием гвоздей или саморезов.
Изготавливается шаблон стропил. Если основой конструкции являются стойки и подкосы, оптимальным является изготовление шаблонов также для них.

Важный момент: в случае возведения вальмовых конструкций, в основном имеющих четыре ската, необходимо учесть их специфику. Длина стропил, располагающихся в точке смыкания скатов, непременно должна сокращаться по мере спуска от конькового бруса в направлении мауэрлата. Она называется накосной ногой или стропильной диагональной ногой. Вследствие сложности конструкции вальмовой кровли изготовление шаблонов осуществляется для тех деталей скатов, которые считаются основными. Сборку и подгонку всех остальных элементов приходится осуществлять непосредственно на месте.

Предварительно подготовленные и тщательно подогнанные материалы поднимаются на место выполнения работ.
Процесс монтажа начинается со стоек и бруса конька (конькового прогона) – это осуществляется при их наличии в соответствии с проектом. Для повышения надежности можно осуществить дополнительное крепление стоек к несущим конструкциям здания. Принятие таких мер является гарантией предупреждения возможных сдвигов.
Стропила устанавливаются к крепежам и посредством самого подходящего способа закрепляются к мауэрлату. На участках верхнего соединения они монтируются к брусу конька или скрепляются друг с другом.
При наличии горизонтальных схваток в соответствии с проектом (этот момент в определенной степени объединяет висячие и наслонные стропила) на данном этапе осуществляется их крепление.
После этого устанавливаются подкосы, шпренгели, остальные опорные элементы.
Следующий шаг – монтаж отвесов. На них оказывает влияние конструкция кровли и величина длины стропильных ног.

В случае осадков вода может попадать на нижние части ограждающих конструкций строения (стен). Для предупреждения подобного явления сооружение кровли осуществляется таким образом, чтобы ее край выходил за границу наружных стен хотя бы на 0,5 м. При осуществлении упора на мауэрлат с помощью шипа или зуба на нижний конец стропил, который располагается с боковой стороны, прибивают особый элемент – кобылку, благодаря чему их длина увеличивается.

Если проект дома предусматривает использование кобылок, они должны быть обшиты сплошной деревянной обрешеткой на всем протяжении периметра строения.

Обшивка обрешеткой является последним этапом перед началом создания кровельного пирога, в который входят устройство паро- и гидроизоляции, укладка утеплителя и работы по укладке кровельного покрытия.
