Как выбрать кран шаровой (кран шаровый)

Конструктивное устройство и материалы изготовления

Все разновидности шаровых кранов имеют примерно одинаковое конструктивное исполнение основных узлов, к которым относят:

Корпус. Может выполняться цельноотлитым, сварным и разборным двух, трехсоставным. Включает в себя внутреннюю камеру, в которой размещаются седельные кольца и шаровая пробка, а также подсоединительные фланцы по торцам.

В боковой части корпуса имеется цилиндрический отвод (горловина), в котором расположен поворачивающий шар шток. Иногда на горловине делают площадку для монтажа механизированных приводов.

Основные материалы изготовления корпусных деталей: углеродистые высоких и низких марок (Ст3, Ст20), легированные различными добавками (09Г2С) и нержавеющие (AISI 316, 12Х18Н10Т) стали, чугун.

Запорная шар-пробка. Затворная сфера с цилиндрической прорезью, равной или меньшей проходного канала на один типоразмер, выполняется в двух конструктивных исполнениях:

  • Плавающая. Шар-пробка удерживается седлами и имеет в верхней части прямоугольную прорезь, в которую вставляют поворачивающий его шток. Так как прорезь в закрытом положении располагается по направлению потока транспортируемой среды и чуть больше по длине управляющего торца штока, сфера при давлении на ее поверхность имеет возможность сдвигаться в продольном направлении, плотно прижимаясь к уплотнительным кольцам. Таким методом обеспечивается высокая герметичность перекрытия канала. Плавающие шаровые затворы используют в конструкциях небольших габаритных размеров.
  • С опорой на цапфах. В шаровой запорной арматуре больших габаритов затруднен поворот вручную сферического затвора из-за высокого трения в седлах. Чтобы снизить прикладываемое усилие и облегчить ход шара, в его нижней части делают опорную цапфу, которая помещается в углубление корпуса или вращается на подшипнике.

Краны шаровые

Принцип действия у всех шаровых кранов одинаковый, имея затвор сферической формы со сквозным отверстием, в открытом состоянии он может через себя пропускать любую жидкость без сопротивления.

Чтобы перекрыть поступление жидкости необходимо повернуть шток на 90о, который соединен затвором. Когда создается давление с потоком жидкости, то гладкая поверхность сферы начинает прижиматься к кольцам, которые выполнены из гладкого полимерного материала, перекрывая поступление.

Шаровые краны не являются альтернативным вариантом обычным задвижкам или кранам. Они берут на себя частично их функции и не регулируют проход рабочей среды. Шаровые устройства могут полностью открывать или закрывать проход для потока рабочих веществ.

Шаровые краны полнопроходные по способу врезки в трубопровод имеют условную квалификацию:

  • Фланцевые
  • Муфтовые
  • Штуцерные
  • Приварные

Наиболее популярными производителями шаровых кранов считаются Италия и Испания, продукция заводов этих стран имеет лучшие технические характеристики. Высокое качество достигается благодаря методу горячей латунной штамповке, в производстве используется лучшая марка латуни CW617N, это можно заметить на корпусе брендовых изделий. В составе сплава 58% меди, 2% свинца и 40% цинка. Большое значение имеет величина давления, она обозначена на корпусе в виде маркировки, она показывает максимальное давление, которое выдерживает корпус.

Описание КШМ Ду32 Ру40

Кран шаровый муфтовый редуцированный ALSO КШ.М.032.40-01 Ду32 Ру40.

Универсальный стальной шаровый кран (кран шаровой) ALSO КШМ DN32 PN40 муфтовый стандартнопроходной предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды, на трубопроводах, транспортирующих воду наружных и внутренних тепловых сетей при температуре носителя до 200°С, в том числе для воды в контурах тепловых сетей, а также неагрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.

Кран КШМ ALSO DN32 PN40 является техническим аналогом соответствующих муфтовых шаровых кранов 11с67п Маршал, 11с41п Breeze, 10с9п, 11с69п, КШЦМ LD, КШ, NAVAL, Ситал, Broen, ГИРАС, ФОБОС.

Основными преимуществами стальных шаровых кранов ALSO универсальной серии по ГОСТ 21345-2005 являются исключительная выгодная цена и универсальность их применения, таким образом любой шаровый кран АЛСО можно использовать и как оборудование для теплоснабжения, и как газовое оборудование в зависимости от конкретных потребностей.

  • Гарантийный срок эксплуатации и хранения шарового крана ALSO – 36 месяцев со дня продажи или 42 месяцев с момента производства;
  • Полный ресурс муфтового шарового крана – 3500 циклов (не распространяется на агрессивные рабочие среды и среды с механическими примесями);
  • Срок службы шарового крана с резьбовым соединением – до 25 лет в зависимости от условий эксплуатации.

Преимущества и недостатки шаровых кранов

Преимущества шаровых кранов:

  • Компактные габариты.
  • Простая надежная конструкция.
  • Высокая герметичность.
  • Быстрое перекрытие потока среды.
  • Управление не требует применения больших физических усилий.
  • Небольшое гидравлическое сопротивление, сравнимое с сопротивлением прямого участка трубы.
  • Небольшая цена.
  • Металлические краны можно применять в системах с высоким давлением.
  • Возможность применения для вязких и загрязненных сред.
  • Качественные уплотнения обеспечивают кранам большую продолжительность работы без ремонта и обслуживания.

Недостатки:

  • Применение фторопластов ограничивает рабочую температуру до 200°С.
  • Пластиковые изделия нельзя использовать при высоких давлениях.

На что обратить внимание при приобретении и установке шарового крана

При подборе запорной арматуры рекомендуется предварительно составить четкое представление о таких параметрах, связанных с ее последующей эксплуатацией:

  • сечении труб в трубопроводной системе;
  • возможности возникновения гидравлических ударов, которые будут воздействовать на шаровый кран;
  • типе и агрессивности рабочей среды, с которой придется контактировать затворной пробке (шару);
  • качестве корпуса крана, которое обеспечит беспроблемность работы.

Краны отечественных производителей маркируются согласно ГОСТам

Отечественные производители (как и прочие, работающие на постсоветском пространстве) маркируют запорную арматуру согласно ГОСТам. Продукция зарубежных компаний снабжена стандартным метрическим обозначением, соответствующего условному диаметру трубы.

Металлические изделия заметно тяжелее пластиковых, разницу несложно определить, просто подержав устройство в руке. Блестящее затворное устройство – признак качества, блеск обретается вследствие дорогостоящего опыления латуни никелем или хромом.

Самостоятельно шаровый кран устанавливается при помощи следующих способов:

  1. Фланцевого. При фланцевой установке плоские кольца с отверстиями для болтов накладываются по обе стороны крана на болты. Затягиванием болтов достигается стыковка и последующая фиксация.
  2. Резьбового. Запорное устройство устанавливается по нанесенной резьбе.
  3. Сварного. Запорная арматура приваривается к определенному участку трубопровода. Надежность соединения несомненна, но осложняется проведение ремонта или демонтажа.

Технология установки

Шаровые муфтовые краны устанавливаются просто благодаря муфтовому корпусу и малому количеству деталей.

Арматура продается уже в собранном виде и ее достаточно просто соединить с патрубками трубопровода, однако для обеспечения бесперебойной работы нужно строго соблюдать технологию монтажа:

  • До начала монтажа прекращают подачу рабочей среды в трубопровод, сливают остатки из ремонтируемой ветки, очищают рабочее пространство и убирают посторонние предметы.
  • Перед подсоединением крана к трубопроводу тщательно проверяют целостность патрубков, очищают их от мусора и грязи, просушивают и обезжиривают.
  • Располагают кран так, чтобы не было перекосов, изменения формы патрубков, в противном случае может произойти повреждение соединяемых элементов, срыв резьбы, нарушение герметичности.
  • Для усиления узла резьбу покрывают тонким слоем герметика.
  • После окончания монтажа проводят пробный пуск рабочей среды и проверяют герметичность соединения, смазав место стыка мыльным раствором. Если образуются пузыри, соединение не герметично, необходимо снова перекрыть трубопровод, выкрутить кран и выполнить монтаж заново, начав с очистки патрубков.

Какие функции выполняет шаровой кран для воды?

Шаровым краном для воды называется кран с затвором или вентиль со сферическим запорным элементом.

Продолжительное время мастера при монтаже трубопроводов применяли вентили и задвижки в качестве запорных элементов. Но их использование требовало регулярного контроля их состояния и постоянного технического обслуживания. Это было довольно сложно и обходилось дорого, кроме того, классические элементы трубопровода были тяжелыми и большими. Постоянное столкновение с трудностями привело к изобретению альтернативного варианта, более простого и удобного в эксплуатации.

В начале XX века появился первый шаровой кран, но технологии еще не позволяли сделать его надежным с точки зрения герметичности. Открытие фторопластовых материалов позволило успешно решить эту проблему. Изнашивание уплотнителя, сделанного из фторопласта, намного ниже, чем у прокладок из резины, применяемых в конструкции клапанного вентиля. Это практически исключает утечку жидкостей и газов.

Шаровые краны для холодной и горячей воды делаются согласно ГОСТ 9544-2005, который регламентирует нормы и классы герметичности всех типов затворов. Запорная арматура может иметь класс A, B, C или D. При тестировании оборудования используют воду или воздух. Более жесткие требования применяются на краны шаровые для газа.

Выбор шарового механизма

При выборе агрегата, обращать внимание следует на такие аспекты:

На показатели труб следует обратить внимание в первую очередь, как и особенности проходной среды. Именно от этих данных и будет зависеть способ осуществления крепления.

Способ и условия последующей эксплуатации агрегата

Здесь особое внимание уделяется показателям давления и температурному режиму (наружному и рабочей среды). Вся необходимая информация размещена на корпусе изделия, а выбранная модель не должна быть слабее эксплуатационных характеристик.

Конструкции шаровых элементов могут иметь как цельнометаллическую, так и разборную конструкцию. Первый вариант представлен в виде кованых изделий, срок эксплуатации которых в разы больше аналогов. Разборные модели достаточно легко поддаются ремонту, если поломка заключается в уплотнителе используемого седла.

Изделия должны быть сертифицированными и производиться известными производителями. Для простоты необходимых монтажных работ, изготовители комплектуют модель дополнительными элементами.

В процессе выбора наиболее оптимальной модели запорного оборудования, на внешний вид изделия также стоит обращать внимание. Никаких видимых повреждений в виде трещин, сколов, неровностей и уплотнений быть не должно.

Наиболее распространенные способы осуществления крепления:

  1. Краны сварного типа устанавливаются при помощи шва сварного и могут эксплуатироваться на трубопроводах любого назначения.
  2. Краны фланцевого типа используются на системах, которые транспортируют вещества связанные с химической промышленностью или нефтепродукты. Для крепления применяется ряд специальных пластин – фланцев, которые могут устанавливаться на магистрали любого размера.
  3. Вентили штуцерные практически не отличаются от муфтовых. Различие заключается в наличие резьбы, расположенной с внешней стороны, а крепление осуществляется посредством гаек накидного типа. Применяются в химической, пищевой и нефтяной промышленности.
  4. Внутренняя резьба имеется на муфтовых кранах. Применение их целесообразно на системах разного диаметра. Так как возможно использование при габаритах трубы Ду-125 и более, то система дополнительно оснащается редукторами, электроприводами или рычагами.

Производители и цены

Сегодня на строительном рынке представленная продукция не находится в дефекте. Имеется множество проверенных изготовителей, среди которых можно выделить следующие:

  1. АПК ТРАСК — 700 рублей.
  2. Промышленное Снабжение – 184 рубля.
  3. ФОП-СИБИРЬ – 1470 рублей.
  4. ТехПромСервис-МСК – 560 рублей.

Очень важный элемент при обустройстве различной сантехники — кран шаровой. Его конструкция очень простая, благодаря чему процесс монтажа и использования осуществляется легко. Благодаря широкому разнообразию этой продукции удается выбрать подходящий вариант для установки определенного изделия и при конкретных условиях эксплуатации. Вам также будет полезен материал, который подробно расскажет как разобрать смеситель однорычажный.

Разновидности шаровых кранов

Кран шаровой муфтовый

Их монтируют на трубопроводы, подающие воду или газ. Основная часть составляющих элементов изготавливается из стали, поэтому изделие отличается надежностью и долговечностью. Кран присоединяется к трубе посредством внутренней резьбы. Его размеры должны соответствовать присоединительной резьбе. Большой диаметр представлен размерами: от 2,5 до 4 дюймов. Маленький: 1/4 и 3/8 дюйма. Средний: 1/4, 3/4 и до 2 дюймов.

Кран шаровой фланцевый

Он пришел на смену вентилям. Их различают относительно разновидности среды, где они будут устанавливаться: на водопроводных, газопроводных, теплопроводных трубах. Это запорное приспособление не только корректирует потоки воды и газа, но и блокирует их в случае надобности. Оно состоит из корпуса и вращающегося шара. Кран крепится к фланцу, что обеспечивает соединение особой прочностью. Они представлены диаметром широкого диапазона: от 15 до 1400 мм.

Кран шаровой полнопроходной

Его применяют во всех трубопроводных системах независимо от их назначения. Краны долговечны в использовании, не нуждаются в смазке. Перекрытие и пропуск среды осуществляется за счет сферического элемента, являющегося главной частью конструкции. Они способны выдерживать перепады давления, температуры. Кран выполняет две функции : открывает и закрывает, а, следовательно, столько же положений. Диаметр полнопроходного устройства должен соответствовать диаметру трубы, на которую он монтируется. Их сечение варьируется от 15 до 1500 мм.

Кран шаровый латунный

Шаровые краны, произведенные из латуни, применяют в трубопроводах, пропускающих не агрессивную жидкость. Герметичные свойства очень высокие. Их можно применять в водопроводных трубах, так как латунь безопасна и не оказывает негативного влияния на качество воды. Кран очень удобен в применении и доступен для ремонта: регулирующая гайка находится под его ручкой.

Никелированные шаровые краны

Шаровые краны из никеля различают в зависимости от их пропускной способности: полнопроходные и редуцированные. Диаметр первого типа должен соответствовать сечению трубопровода, а размер диаметра последнего вида на треть меньше диаметра трубы. По методу соединения наибольшее распространение получили изделия с внутренней и внешней резьбой, приварные, фланцевые и резьбовые. Корпусы никелированных кранов бывают цельные и разборные.

Спускной шаровый кран

Этот вид крана управляет перемещением воды или газа. Его используют, например, для обустройства индивидуального отопления. С его помощью можно перекрывать некоторые участки трубопровода. Для отведения воздуха из системы и удаления пробок используют кран Маевского. Он присоединяется к отверстию верхней части батареи сечением 1/2 посредством вкручивания.

Это интересно: Что такое скиммер нефтепродуктов и как его использовать? (видео)

Краны шаровые, муфтовые, фланцевые

Шаровые краны — запорное устройство, используемое на трубопроводах. Добавим, что, пожалуй, это — самое популярное и распространенное во всем мире запорное устройство, используемое для перекрытия потока рабочей среды на трубопроводах. Практически любая отрасль промышленности, а также ЖКХ используют это надежное и доступное по стоимости оборудование. Шаровые краны покупают и для Северного потока, и для коттеджной застройки.

Среди других запорных устройств шаровые краны наиболее универсальные и простые по конструкции. По типу присоединения к трубопроводу шаровые краны бывают штуцерные, муфтовые, приварные и фланцевые, причем принцип работы у всех одинаков. Практически любой кран шаровой муфтовый или фланцевый может быть использован на трубопроводах с жидкой или газообразной рабочей средой даже в системах, по которым транспортируются самосвязывающиеся жидкости и газ. Конструктивно шаровой кран большого диаметра представляет собой корпус из 2-х сваренных между собой штампованных полусфер и затвора в виде шара, по оси которого выполнено отверстие для прохода рабочей среды. Поворот пробки шарового крана на 90o обеспечивается посредством редуктора, электро- или гидропривода. Диаметр отверстия в затворе, как правило, равен внутреннему диаметру трубопровода, на котором кран установлен. Благодаря этому проход рабочей среды через затвор сопряжен с минимальными гидравлическими потерями, что обуславливает активное использование шаровых кранов на магистральных трубопроводах. В зависимости от способа присоединения к трубопроводу шаровые краны выпускаются нескольких типов: фланцевые, приварные и муфтовые. В промышленном исполнении чаще всего используются краны шаровые приварного присоединения. Для максимальной устойчивости к той или иной рабочей среде при изготовлении крана используется соответствующая марка нержавеющей конструкционной стали: углеродистая, легированная, криогенная и другие. Конструктивная простота крана обуславливает предельную надежность при интенсивной эксплуатации, срок которой производители устанавливают до 30 лет и более. Существуют различные модификации шаровых кранов, разработанные для использования в различных средах, в том числе и с агрессивных, функционирования в различных климатических условиях и режимах работы, в подземном и надземном положении. Для этого используют разные материалы для изготовления корпуса и затвора, оборудуют кран механизмом управления, которое при необходимости быстро перекроет поток, вне зависимости от диаметра трубопровода. Существуют многофункциональные шаровые краны. Более популярны краны , имеющие съемную конструкцию, что позволяет их ремонтировать и восстанавливать. Шаровые краны различаются по управлению — с рукояткой и редуктором. Ручное управление считается наиболее надежным, поскольку оно простое и не зависит от сторонних факторов, поэтому такие краны шаровые газовые устанавливают на тех участках трубопроводов, где необходимо быстрое перекрытие рабочей среды. Краны, оснащенные редуктором, чаще используются в системах с жидкой рабочей средой, потому что механизм редуктора обеспечивает плавное перекрытие трубопровода и тем самым предохраняет систему от гидроудара.

Изготовитель: Пензтяжпромарматура (ПТПА)

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

  1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
  2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
  3. Материал корпуса.
  4. Вид соединения.
  5. Конструктивные особенности.
  6. Тип уплотнения в затворе.
  7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

  1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
  2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
  3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

  1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку, взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.
  2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

https://youtube.com/watch?v=Ui2BgdUdpAw

Виды шарового крана

Существует два основных типа шаровых кранов:

  1. Полнопроходные . Внутренний шар в таком типе имеет отверстие, диаметр которого соответствует самому сечению трубопровода. Это предоставляет возможность снизить гидравлические потери по сравнению с запорной арматурой другого типа.

Стандартнопроходные или редуцированные . Отверстие в сфере такого устройства на один типоразмер меньше диаметра трубы. Такой шаровой кран газовый устанавливают там, где допускается частичная потеря напора.

По направлению потока и числу патрубков они делятся на:

  1. Угловые . Их используют при работах в местах изгиба и труднодоступных участках.

Проходные . Самый распространенный вариант, не меняющий направления потока.

Трехходовые . У них имеется два входных патрубка и один выпускной. Используются при монтаже на разветвленных магистралях в случае, когда требуется смешать разные среды.

Многоходовые . Способны соединить еще большее количество потоков и смешать их содержимое.

Муфтовый шаровой кран

Такие изделия оборудуют внутренней конической или цилиндрической резьбой. Как правило, кран шаровой с накидной гайкой устанавливаются на трубах, диаметр которых варьируется в пределах от 1,5 до 4 см. Основная сфера применения – коммунальное хозяйство. Их устанавливают в домах и квартирах на трубах с горячей и холодной водой, батарея и тому подобное. Монтировать и демонтировать такой кран легко и просто, он легкий, удобный в применении, к тому же владелец может сам выбрать комфортное для него положение ручки – на работе регулирующего механизма это никак не скажется.

Фланцевый шаровой кран

Этот вид выбирают в случаях, когда предусмотрена частичная разборка и сборка трубопровода, а также его соединительных элементов. Газовые краны шаровые этого типа устанавливают и в тех помещениях, где запрещено применять сварку. Они способны работать даже в загрязненной, илистой среде, что во многом определяет область их применения. Такая запорная арматура крепится к трубопроводу с помощью специальных пластин – фланцев. Их стягивают гайками и болтами или гайками и шпильками. Такой кран шаровый угловой можно монтировать и демонтировать.

Сварной шаровой кран

Этот тип используется на производстве, где пролегает ответственный или труднодоступный участок трубопровода. Шаровой кран под приварку наделяет перекрытие полной герметичностью и обеспечивает прочное и надежное соединение. Такое изделие отлично зарекомендовало себя при транспортировке жидких, паровых и газовых сред, масел. Такая запорная арматура не требует обслуживания и профилактических работ, поэтому часто применяется на магистральных линиях и отдаленных участках коммуникаций.

Комбинированный шаровой кран

Это универсальное изделие, которое можно применять во всех вышеописанных сферах. С одной стороны оно может иметь муфтовое соединение, а с другой – фланцевое или приварное. Это более дорогая разновидность, являющая собой комбинацию из трех вышеописанных моделей. Кран шаровый полнопроходной используется повсеместно – в газовой промышленности, горячем и холодном водоснабжении, системах отопления, пищевой, химической и других областях. Отсутствие застойных зон предоставляет возможность эксплуатировать эту запорную арматуру и в вязких средах.

Протечки

Несмотря на высокую надежность шарового крана, посторонние частицы в потоке продукта и грязь могут привести к возникновению проблем в эксплуатации. Наиболее часто встречаются протечка через закрытый шаровой затвор, протечка по штоку и неполное закрытие крана.

Протечки по седлу

В случае протечки по седлу сначала нужно повернуть несколько раз шар в открытое и закрытое положение, если под уплотнение попал инородный предмет, седло, при повороте вытеснит его и притрется к поверхности шара. Если это не помогло, необходимо убедиться, что кран находится в полностью закрытом или полностью открытом положении. Помешать этому может грязь или инородные материалы, попавшие между упорами крана. Также возможна неправильная установка ограничительных упоров привода и неисправность самого привода.

Протечка при попадании твердых частиц между седлом и шаром

Если кран недозакрывается на 10-15 градусов, произошло заедание седел. В этом случае необходимо ввести промывочную жидкость и оставить минимум на 30 минут, чтобы она пропитала и размягчила затвердевшие осадки. Затем промыть еще раз, после этого закачать смазку и попытаться стронуть седла. Если это удастся – закачать смазку согласно процедуре, после чего выполнить 10-20 циклов открытия-закрытия крана.

Введение смазки или пасты

Если же кран открывается и закрывается до конца, а протечка продолжается, необходимо ввести смазку или уплотняющую пасту через специальные фитинги, расположенные на корпусе крана. Если фитинг неисправен или подтекает, его необходимо заменить

Внимание! При замене фитингов необходимо сбросить давление в трубопроводе

Процедура введения в седла смазки, промывочной жидкости и герметизирующей пасты одинакова. Есть лишь небольшие отличия: при промывке кран должен находиться в полностью открытом положении, если же вводится смазка или уплотнитель, шаровой кран должен находиться в полностью закрытом положении. Для введения смазки или уплотнителя необходимо специальным насосом ввести 1/16 часть от общего объема смазки, необходимого для крана данного размера, затем нужно произвести 3 цикла открытия-закрытия крана для того, чтобы седла повернулись на 45 градусов. Данную процедуру следует повторить 8 раз на каждое седло, если шаровой кран имеет только один фитинг на каждом конце, и четыре раза, если он имеет по 2 фитинга на каждом конце. Таким образом, достигается равномерное распределение смазки по седлам.

Утечка по штоку

В редких случаях встречается утечка по штоку. Это может произойти из-за ослабления затяжки нагрузочного болта или гайки штока, износу уплотнения. Величина момента затяжки важна по следующей причине: слишком большая затяжка приведет к затруднению вращения пробки шарового крана и может привести к выдавливанию уплотнений, а слишком маленький момент затяжки не приведет к обжатию уплотнения должным образом. Следовательно, произойдет утечка.

Для устранения утечки сначала необходимо проверить правильность моментов затяжки болта или гайки штока динамометрическим ключом. Если момент затяжки правильно установлен или после наладки не дает желаемого эффекта, то необходимо ввести уплотняющую пасту через специальный фитинг. Если это не помогает, то нужно заменить верхнее уплотнение штока согласно инструкции.

Область применения шаровых кранов

Сегодня эти изделия используются повсеместно. Они незаменимы при соединении и установке водопроводных труб. Такие краны в обязательном порядке используются при подключении разного сантехнического оборудования (бойлеров, проточных газовых колонок, двухконтурных котлов и т.п.). Их применяют при монтаже радиаторов отопления и самих отопительных коммуникаций, при подключении водяных и газовых счетчиков и другого оборудования учета.

Существует несколько разновидностей таких изделий, каждое из которых имеет более узкую сферу использования

Важно правильно выбрать подходящий элемент, поэтому мы подробно рассмотрим все разновидности и их характеристики

Разновидности шаровых запорных механизмов

Данный тип запорных устройств имеет несколько разновидностей, которые отличаются по конструкции, пропускной способности, регулировке потока, строению управляющего узла и материалу изготовления. Ниже мы рассмотрим эти вопросы.

ФОТО: avatars.mds.yandex.netРынок предлагает большой ассортимент шаровых кранов разного вида

Используемые материалы для кранов со сферическим запором

Для изготовления запорной арматуры могут использоваться самые разные металлы и их сплавы:

  • сталь;
  • латунь;
  • бронза;
  • чугун;
  • хром;
  • цинк-алюминиевый сплав;
  • полипропилен.

ФОТО: lidersnabvrn.ruКран с бронзовым корпусом и стальным сферическим затвором

Использование того или иного материала обусловлено назначением детали и особенностями эксплуатации. Самый часто используемый в производстве шаровых кранов металл — латунь, что обусловлено её высокими антикоррозийными и прочностными характеристиками.

Конструктивные отличия корпуса

По строению корпуса запорная арматура с шаровым затвором подразделяется на:

  1. Моноблок — литая цельнометаллическая или полипропиленовая конструкция.
  2. Двухсоставная. Корпус представляет собой конструкцию из двух частей: основной (цельнометаллическая или кованая с одним патрубком), где расположен рабочий узел, и малой (второй соединительный патрубок).
  3. Трёхсоставная, состоящая из основного центрального элемента и двух присоединяемых патрубков.

ФОТО: st2.stblizko.ruМоноблок

ФОТО: cdn.vseinstrumenti.ruДвухсоставной корпусФОТО: armastock.ruТрёхсоставная конструкция с патрубками под приварку

Возможности затворного узла

По возможностям затворного устройства шаровые краны делятся на:

  • запирающие — имеют только два положения: открыто и закрыто;
  • регулирующие — способны плавно изменять силу напора рабочей среды;
  • трёхходовые — корпус представляет собой тройник, отверстия в металлической сфере выполнены таким образом, чтобы можно было перенаправлять жидкость в разные ветки трубопровода или соединять вместе потоки двух рабочих сред.

ФОТО: armaturnik.ruТрёхходовой кран позволяет перенаправлять потоки рабочей среды в другую магистраль

Способ присоединения к трубопроводу

Запорная арматура шарового типа различается и по способу присоединения к коммуникациям:

  1. Резьбовое. Кран с внешней резьбой ввинчивается в трубу или навинчивается на неё (внутреннее резьбовое соединение).
  2. Обжимное. Патрубки имеют резьбовую нарезку, но для подключения требуется обжимная гайка.

ФОТО: giantsalon.ruКран с наружной резьбой

Пропуская способность шарового крана

По пропускной способности различают следующие виды муфтовых шаровых кранов:

  • полнопроходной. Диаметр сквозного отверстия в сфере затворного узла такой же или чуть меньше (1-10%) внутреннего сечения трубы. Это даёт возможность пропускать рабочую среду в полном объёме;
  • стандартнопроходной. Отверстие в шаре рабочего узла меньше внутреннего диаметра патрубка, что уменьшает пропускную способность крана.

ФОТО: vod23.ruДиаметр сквозного отверстия в сферическом затворе равен внутреннему сечению патрубка и трубы

Конструкция управления

Шаровые муфтовые краны по типу управления могут быть:

  1. Вентильные. Оснащаются поворотной ручкой-«бабочкой».
  2. Рычажные.

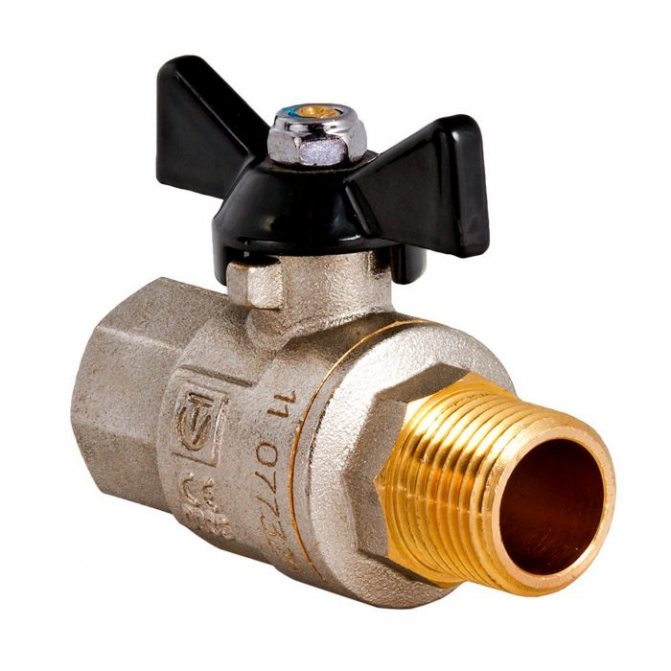

ФОТО: irkutsk.budus.ruРучка-«бабочка» и рычаг

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
