Как пользоваться экстракторами или простой способ выкручивания поврежденного болта

Зная, какие виды рассматриваемых устройств бывают, остается разобраться в вопросе о том, как правильно ими пользоваться. Выше кратко уже описан процесс применения разных видов экстракторов для выкручивания поломанных болтов. Ниже представлено подробное пошаговое описание, как необходимо пользоваться инструментом:

Подготовить необходимые инструменты и материалы — кернер, набор экстракторов, молоток дрель и сверла по металлу

Используя кернер и молоток, произвести разметку центра на оставшейся части болта

Этому моменту надо уделить особое внимание, так как от него зависит не только положительный результат, но еще и исправность используемых экстракторов. Кроме того, если неправильно произвести разметку центра испорченного болта, то в процессе сверления можно повредить резьбу

После разметки, нужно воспользоваться дрелью со сверлом соответствующего диаметра

К выбору сверла нужен соответствующий подход. Сверло должно быть меньше диаметра болта, чтобы не повредить резьбу. Начинать сверлить рекомендуется сверлом малого диаметра

Глубина отверстия зависит от размера резьбы. Если испорченный болт имеет короткую длину, то достаточно просверлить 10-15 мм

В отверстие устанавливается экстрактор. Это может быть клиновидный или спиральный элемент. Клиновидный забивается в отверстие до упора, а спиральный слегка уплотняется в отверстии при помощи молотка, а затем завинчивается воротком или плашкодержателем. Вращать насадку необходимо в левую сторону или против направления часовой стрелки

Как только насадка зайдет до упора, то начнет выворачивать оставшаяся часть крепежного болта. При вращении насадки, следует контролировать, чтобы она находилась параллельно направлению сломанного болта

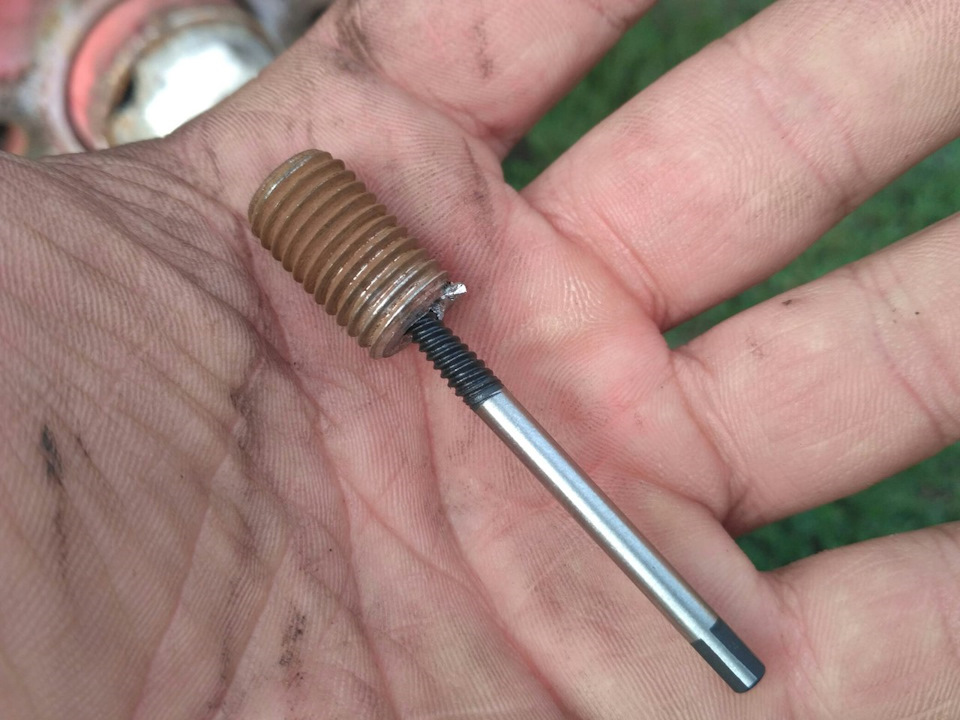

После вывинчивания отломанной части болта, нужно зафиксировать его в тисках, и выкрутить экстрактор в направлении по часовой стрелке

Как видно, эта процедура не трудная, и не требует особых навыков, за исключением специального оборудования. Кроме того, выкрутить сломанный болт таким способом можно, если он находится на видном и доступном месте. Однако часто шляпки болтов срываются там, где к ним трудно добраться, поэтому все зависит от ситуации. Как вывинчиваются отломанные болты экстракторами, показано на видео ниже.

Обычные способы выкручивания

Все случаи обрыва крепёжных элементов можно разделить на три вида. Именно от них зависит, какой инструмент и способ устранения неполадки будет избран. Как правило, болты обрываются:

• Выступая над поверхностью.
• Вровень с ней.
• Глубоко внутри.

В первом случае проблема выкрутки решается применением любого зажимного приспособления: пассатижами, тисками, струбцинами. Торчащий кусок подцепляется и аккуратно выворачивается. Если длины выступающей части не хватает для зацепа, торец распиливается болгаркой или ножовкой по металлу. Получается подобие шлица, куда вставляется отвёртка, и остаток извлекается. Для надёжности можно попытаться прорезать крестообразную прорезь.

Ещё один способ потребует применения дрели. Болгаркой срезается выступающий обломок, поверхность шлифуется и посередине с помощью керна намечается отверстие. Подбирается сверло и происходит высверливание сломанных болтов глубиной как минимум в два диаметра крепёжной детали. С помощью старого трёхгранного напильника, забитого внутрь отверстия, выкручивается сломанный болт.

Способы откручивания болтов, шурупов, винтов со слизанными гранями

Если привычным способом не получилось открутить крепёжные элементы, у которых слизались грани, можно использовать один из нескольких проверенных вариантов.

Газовый ключ

Этот метод применяют при откручивании болтов, так как у них выступает головка, за которую можно ухватиться. Для этого:

1. Очищают головку болта.
2. Смазывают место соединения керосином или соляркой, хорошо помогает жидкость типа WD-40, и оставляют на 15–20 минут.

3. Откручивают болт. Делают это газовым ключом. С его помощью создаётся большое усилие и удаётся хорошо захватить даже круглую головку.

Недостаток такого способа в том, что не всегда есть возможность подобраться газовым ключом к нужному болту.

Нарезка новых граней

Если болт крупный, то при помощи болгарки на нём можно нарезать новые грани. Достаточно сделать их всего 4 и при помощи уже меньшего ключа открутить болт. Можно нарезать новые грани на болте напильником, но это сложнее и дольше. На головке винта или шурупа можно сделать прорез при помощи ножовки по металлу или болгарки.

На головке шурупа или винта можно сделать более глубокий надрез для отвёртки

Молоток и зубило или ударная отвёртка

Этот вариант больше подходит для слизанных гаек или достаточно крупных винтов. Зубило упирают в головку крепёжного элемента и, ударяя по нему молотком, постепенно проворачивают винт или гайку. Небольшие винты или шурупы можно открутить при помощи ударной отвёртки и молотка. После ослабления крепления работа выполняется уже обычной отвёрткой.

Ударной отвёрткой можно открутить небольшие винты или шурупы со слизанными шлицами

Жгут или кусок резины

В этом случае используют небольшую часть медицинского жгута или кусочек плотной резины. Выбранный материал укладывают сверху на головку винта или шурупа, после чего надавливают отвёрткой и постепенно его проворачивают. Наличие резины поможет увеличить трение и решить проблему.

Жгут укладывают между отвёрткой и головкой винта или шурупа

Экстрактор

Экстрактор — специальный инструмент, который используется для откручивания винтов, болтов или шурупов со слизанными или сломанными головками.

Экстрактор — инструмент для откручивания винтов, болтов или шурупов со слизанными или сломанными головками

Порядок его применения:

1. При помощи тонкого сверла в головке делают небольшое отверстие. В некоторых случаях экстрактор можно просто забивать в слизанный шлиц винта.
2. Подбирают экстрактор необходимого диаметра. Вбивают или вкручивают его в подготовленное отверстие. Это зависит от того, применяется обычный или винтовой инструмент.

3. Выкручивают болт.

Видео: откручивание слизанного винта при помощи экстрактора

Обычное или левостороннее сверло

В продаже есть левосторонние свёрла с вращением против часовой стрелки. Они улучшают центрирование инструмента и снижают нагрузку на сверло, что даёт более высокую производительность и точность сверления. Вставив такой инструмент в дрель, можно открутить винт или шуруп со слизанной головкой. Если левостороннего сверла нет, можно попробовать высверлить застрявший крепёж при помощи обычного. В этом случае надо брать сверло, диаметр которого меньше диаметра болта или винта

Действовать необходимо осторожно, чтобы не пришлось потом нарезать резьбу для нового крепежа

Сверло должно иметь диаметр меньше, чем у проблемного болта

Клей

К головке проблемного винта или шурупа при помощи эпоксидного клея или клея под названием «холодная сварка» фиксируют гайку соответствующего диаметра. После того как клей надёжно её закрепит, при помощи ключа проворачивают гайку и вместе с ней откручивают винт или шуруп.

При помощи клея к слизанной головке фиксируют гайку, а затем вместе с ней откручивают винт

Сварка

Если рядом есть сварочный аппарат, то зафиксировать на головке болта или винта новую гайку можно путём её приваривания. После этого его можно будет сразу открутить.

К проблемному болту или винту можно приварить новую гайку

Припой и паяльник

Если надо открутить небольшой шуруп или винтик, используют паяльник и припой:

1. Разогретый припой капают на головку крепёжного элемента со слизанными гранями.

2. Пока олово не застыло, в него вставляют отвёртку и ожидают несколько минут.

3. Откручивают проблемный винт и чистят жало отвёртки от припоя.

Причины обрыва шляпок на болтах

Если столкнулись с ситуацией, когда на болте сорвана шляпка, то в первую очередь возникает вопрос, что делать? Мало кому интересно, почему это произошло, главное найти выход из сложившейся ситуации. Как выкрутить сломанный болт экстрактором, подробно описано выше, поэтому обязательно необходимо выяснить, что становится причиной таких последствий. Зная причину, в будущем вы сможете предотвратить возникновение таких ситуаций. Причинами обламывания шляпок болтов следующие:

1. Прикипание — случается, когда деталь испытывает сильные температурные нагрузки
2. Коррозия — самая частая причина, с которой борются на протяжении веков. Ржавый болт очень трудно выкрутить, и практически невозможно, зависимости от степени коррозии
3. Низкое качество. Все чаще встречается продукция низкого качества, которая портится не при откручивании, а еще на этапе завинчивания. Такой продукции необходимо остерегаться, иначе понадобится часто пользоваться экстракторами
4. Износ — резьбовые соединения испытывают разные нагрузки, в том числе, и механические. К примеру, если колесо на авто прикрутить одним болтом, то от воздействия большой нагрузки произойдет обрыв шляпки
5. Вращение в неправильную сторону для выкручивания — стандартные крепежи закручиваются в правую сторону, а выкручиваются в левую, но есть и нестандартные устройства. Они имеют обратное направление резьбы, что необходимо знать, иначе попытка выкрутить болт, обернется слизыванием граней шляпки или ее обрывом
6. Неправильно выбранный гаечный ключ — в таком случае скорее слизываются грани, чем срывается шляпка

Большинство этих причин можно устранить. Возьмите за правило смазывать все виды резьбовых соединений смазочными веществами. Это исключит вероятность прикипания и коррозии соединений. Никогда не используйте болты низкого качества, так как сегодняшняя экономия обернется завтра необходимостью еще больших затрат.

Это интересно!В любом случае, как бы там не было, если получается так, что при вывинчивании болта срывается его шляпка, то не спешите с действиями. Тщательно продумайте всевозможные варианты. Какие другие способы есть для выкручивания сломанных крепежных соединений, описано ниже.

Назначение и принцип действия

Винтовые крепления могут повреждаться. Без специального инструмента для извлечения сломанных болтов тут не обойтись

Не важно, отваливается шляпка или сам стержень. Для их выкручивания нужно за что-то зацепиться

Для данных манипуляций производители разработали и наполнили рынок популярными моделями экстракторов.

Основная область применения прибора – мастерские по ремонту машин и мебели, а также при строительстве и проведении ремонтных работ на объектах. Он – незаменимый помощник для выкрутки испорченных шурупов, саморезов, дюбель – гвоздей. При помощи маленьких экстракторов можно разобрать складные ножи или иные конструкции на винтовых креплениях.

Разновидностей подобных устройств множество. Они отличаются функционалом, размерами, характеристиками, конструктивными особенностями, и используются для выполнения конкретной задачи. Подбирается самое подходящее устройство.

Принцип действия:

1. В сломанном болте или шпильке просверливается отверстие по центру.
2. Внутрь вбивается клин вывертки.
3. После полного зацепления начинается процесс извлечения обломков крепежа.
4. Берется обычный рожковый гаечный ключ или специальный метчикодержатель. Держась за хвостовик вывертки, поврежденный метиз не спеша выкручивается.

Какими бывают экстракторы для болтов и прочих метизов – классификация видов

Несмотря на общую основу, среди извлекателей существует ряд выделяющихся подвидов. Их основным отличием является характерная форма, и как следствие – своя специфика работы.

Для разных случаев подходит свой определённый вид экстрактора – ошибочный выбор лишь усугубит ситуацию ФОТО: toolex.com

Клиновидная модификация

Характерным признаком данного вида является конусообразный бур. Его погружают внутрь предварительно просверленного сломавшегося болта, заклинивают, чтобы он крепко удерживался внутри, а уже потом откручивают при помощи имеющегося инструмента.

За счёт простоты конструкции, риск поломки подобного экстрактора минимален ФОТО: uniortools.com

Стержневая модификация

В отличие от предыдущего варианта, данная вариация имеет более сложную конструкцию – рабочая часть имеет небольшую длину и состоит из резьбы, с двух сторон ограниченной перпендикулярными углублениями. Благодаря такому строению, вы можете ввинчивать экстрактор напрямую в метиз, минуя предварительные работы.

Имейте в виду, что после извлечения детали, её будет крайне сложно достать из стержневого «извлекателя» ФОТО: startali.ru

Резьбовая (винтовая) модификация

Наиболее удобной и практичной версией (хотя и не самой дешёвой) является спиральная модель. По сравнению с предыдущими видами, резьбовые модификации не заставляют испытывать трудности при удалении болта из оборудования. Они также устойчивы к нагрузкам, т.к. делаются из закалённой стали.

Помните о том, что существуют экстракторы как с правой, так и с левой резьбой – используйте только соответствующее направление ФОТО: 1topshop.com.ru

Есть немало причин, из-за которых ломается болт, винт, шпилька или шуруп. Вот лишь наиболее распространённые:

• износ рабочих частей соединения;
• дешёвый материал, из которого изготовлена деталь;
• коррозия металла;
• неверно подобранный инструмент;
• термические нагрузки, приводящие к «прикипанию».

Основные характеристики приспособлений

Стоит отметить, что экстракторы предназначены для выполнения строго определенных задач. Они помогают извлечь из предмета крепежный элемент со сломанной головкой. Незаменимая вещь для ремонта авто

Большое внимание стоит уделять таким свойствам, как надежности и прочности используемого при изготовлении материала. Товар выпускается из высокоуглеродистой стали, твердосплавных металлов, быстрорежущей стали

Часто применяется инструментальная сталь S2, оксидированная, хромованадиевая сталь высокой прочности и иные аналогичные сплавы.

Стоит отметить, что подпольные производители используют для изготовления продукции мягкие металлы, что делает применение данных инструментов по назначению невозможным

Поэтому необходимо уделять особое внимание производителю и маркировке. Связываться с малоизвестными компаниями или теми, к продукции которых есть претензии, не стоит

Это чревато потерей денег.

Вес устройства зависит от используемого при его изготовлении металла, а также от параметров и разновидности. Внутренние экстракторы имеют длину от 26 до 150 мм. Конусное жало в пределах 1,5 – 26 мм. Вес конструкции – 8 – 150 грамм. Наружные изделия выпускаются длиной от 16 до 26 мм, весят около 100 – 150 грамм.

ГОСТов данных слесарных приспособлений нет. Каждый производитель опирается на свои технические условия. У известных брендов есть персональные лаборатории, где специалисты разрабатывают самый хороший состав материала для изготовления инструментов профессионального уровня. Маркировка товаров либо отсутствует, либо указывается диаметр, для работы с которым подходит данный инструмент.

Способы извлечения поломанных болтов экстрактором

Возможны три варианта поломки: заподлицо, внутренняя и наружная, когда верхняя часть поврежденной детали находится выше. Участок, на котором нужно просверлить отверстие не бывает ровным. Работать на нем сложно. Сверло уводит.

Даже с помощью дополнительной втулки сделать эту операцию бывает не просто. Легче всего, когда болт выступает из конструкции. Нужно болгаркой, напильником выровнять поверхность. Накернить центр отверстия и начать работу.

При выполнении операции нужно точно выполнять сверление и вбивание приспособления на предмет соосности направления . Так гарантируется прочность соединения. Винтовые приспособления склоны к правильному ориентированию. Нужно начать без усилий вкручивать экстрактор.

Когда сделан заход, нагрузку увеличивают. После заклинивания продолжают выкручивание детали. Если вращение затрудняется, то нужно сделать движение в обратном направлении, а затем снова продолжить извлечение. Иначе есть риск поломать инструмент.

Преимущества использования инструмента

По сравнению с народными методами у приспособления есть существенное преимущество. Приспособление после установки практически становится частью сломанной детали, но более высокой прочности. Инструмент разрабатывался профессионалами. Затем проводились серьезные испытания. Вычислена оптимальная форма изделия, шаг насечек, острота и количество граней.

Добиться аналогичного результата подручными средствами невозможно. Только экстрактор для выкручивания сломанных болтов обладает уникальными характеристиками по удержанию сломанной детали. К плюсам относят и минимально время на процедуру. Извлечь обломок при навыках и обычном вспомогательном инструменте можно за минуту.

Состав набора

Как правило, продаются целые комплекты экстракторов с несколькими насадками — до пяти штук, предназначенных для извлечения крепёжных элементов различных форм и размеров. Лучше всего приобретать экстракторы в наборе, а не по отдельности, поскольку в них включаются всевозможные насадки и дополнительные элементы, необходимые для работы.

• В набор включены свёрла различного размера. Всего их пять штук. Причём каждый из пяти экстракторов, предлагаемых в наборе, имеет свой уникальный порядковый номер и диаметр.
• Специальные втулки, предназначенные для качественного выкручивания при помощи гаечного ключа.
• Все типы стержней.
• Втулки, необходимые для установки направления свёрл по центру заклинившей крепёжной детали.

Как видно, подобные инструменты весьма удобны в отличие от отдельных инструментов, поскольку являются универсальными.

Технология выкручивания обломанных болтов

Удалить из основания сломанный крепеж с помощью экстрактора сможет даже новичок. Главное – последовательно выполнять все структурные этапы процесса извлечения. Перво-наперво, следует накернить отметину в центре сломанного крепежа, для чего используется керн и молоток. Затем нужно просверлить отверстие, куда будет вставлен экстрактор. При этом, учитывается диаметр будущего отверстия, ибо он должен соответствовать диаметру извлекателя. Для этого используется специальная втулка для направления, коя поставляется в комплекте экстракторов. Потом необходимо установить экстрактор в выполненное отверстие, а его фиксацию произвести посредством подбивания киянкой или молотком. Далее, экстрактор вкручивается в отверстие сломанного крепежа с помощью воротка, метчика или гаечного ключа (до упора). Ввернув извлекатель до предела, можно начинать выворачивание болта.

По завершению выворачивания экстрактор аккуратно снимается, не допуская повреждения граней клинового оборудования. Если же использовался винтовой тип, то болт попросту откручивается. В целях облегчения процесса снятия, допускается использование гаечного ключа либо пассатижей.

Некоторые особенности применения технологии извлечения болтов

В зависимости от сложившейся ситуации, технология извлечения сломанного болта может различаться по месту застревания последнего:

1. Ниже плоскости основания – в данном случае сначала необходимо в образовавшуюся глубину вставить втулку и чтобы ее диаметр соответствовал отверстию. Затем нужно просверлить отверстие надлежащей глубины. Если застрявшей крепеж имеет большой диаметр, то сперва используются сверла малых размеров для постепенного рассверливания отверстия. Окончательным этапом станет вбивание стержня и установка втулки для извлечения крепежного элемента.
2. Выше плоскости основания – в этой ситуации выполняются все те же действия, что и в предыдущей. Сначала направляется и устанавливается втулка, только потом просверливается отверстие для установки стержня, который и извлечет застрявший болт.
3. На одном уровне с основанием – здесь придется обязательно использовать кернер, дабы правильно разметить центр будущего отверстия. Затем требуется просверлить отверстие по центру, установить экстрактор и выкрутить шпильку.

Полезные советы при работе с резьбовыми болтами

При выкручивании подобных сломанных крепежных элементов имеется возможность несколько упростить рабочий процесс:

• Если разогреть застрявшее изделие, то его извлечение займет намного меньше времени;
• Если резьба сорвана, то для выкрутки можно использовать шестигранный ключ;
• Перед началом работ лучше обработать сломанную деталь каким-либо смазывающим веществом – растворителем, ацетоном или маслом;
• Используя сверла с обратной резьбой очень легко вывернуть обломанный болт;
• Использование керна и молотка может стать эффективным шагом. Керн устанавливается под углом в 45 градусов к обломанному болту и отбивается против часовой стрелки. Такую операцию требуется провести в минимум четырех сторонах, и тогда крепеж должен сместиться.

Комплектация

Как правило, экстрактор поставляется с набором четырех разнокалиберных бит, которые удаляют винты или болты разных размеров. У него есть два конца, каждый из которых выполняет различную функцию в процессе удаления винта или болта.

Как пользоваться?

• Первым шагом является использование зубчатого конца, который просверлит отверстие в поврежденном, ржавом или зачищенном винте.
• Поместите другую сторону долота (резьбовой конец) в сверло с функцией обратного хода.
• Затем просверлите отверстие в центре плохого винта, используя зубчатую часть долота, когда сверло находится в обратном положении.
• После того, как это сделано, следующий шаг должен удалить бит и повернуть его и использовать другой конец (с резьбой), чтобы удалить винт.
• Поместите зубчатый конец долота в сверло и вставьте резьбовой конец в предварительно сделанное отверстие.
• Используя обратное положение сверла, включите сверло, и вы увидите, как винт вынимается из точки крепления.
• При первом запуске сверла рекомендуется использовать медленную настройку, а затем постепенно увеличивать скорость до полного удаления винта.

Такой набор инструментов для извлечения пригодится, когда вы столкнетесь со сломанным винтом или болтом, который нужно снять. Это также делает их отличным подарком плотникам, ремонтникам и другим профессионалам.

Большинство производителей предоставляют уникальную «тройную» гарантию. Это значит, что если вы не удовлетворены на 100% качеством, и если буровое долото сломалось, можно будет вернуть его обратно и получить всю сумму покупки назад!

Что приятно, в наборе экстракторов он поставляется с компактным черным футляром для хранения бит (насадок). Кейс достаточно мал, может поместиться в ящик для инструментов.

Размеры битов в коробке

Сверла в наборе перечислены ниже с указанием номеров винтов и болтов, которые может извлечь каждый бит.Размеры сверла из набора «Easy Out»

Бит № 1 – снимает винты № 4 — № 7 или болт № 10 (5 мм).Бит № 2 – снимает винты № 8 — № 10 или болт ¼ дюйма (6 мм).№ 3 – удаляет № 11 — винты № 14 или болт 5/16 дюйма. (8 мм).№ 4 – удаляет № 16 — болт № 24 болт 3/8 дюйма (10 мм).

Виды экстракторов

Приспособления для извлечения крючков изготавливаются из разных материалов и имеют разную конфигурацию. Самый простой вариант – деревянная щепка или прут с расщепленным концом. Но это на тот случай, если нет специального инструмента

При его выборе следует обратить внимание на материал и качество изготовления

Перед тем как пользоваться экстрактором, его надо выбрать. Экстракторы производят из металла, пластика или дерева. Есть и комбинированные модели, например, рабочая часть – металлическая, корпус – пластиковый или деревянный. Независимо от того, из какого материала вы выберете экстрактор, его рабочая часть должна быть идеально гладкой – без зазубрин и шероховатостей, иначе леска будет за них цепляться и может оборваться.

По конфигурации экстракторы для мирной рыбы могут быть следующими:

• В виде отвертки;
• В виде вилки;
• Спиралевидные;
• Конусообразные с прорезями.

Экстракторы, рабочая часть которых выполнена в виде отвертки, бывают различного диаметра. Для мелочи понадобится деликатное приспособление с диаметром стержня не более 2 мм. Для рыбы покрупнее стержень может быть и потолще – до 4 мм. Внешне этот экстрактор очень похож на отвертку, с той лишь разницей, что в центре рабочей плоскости имеется коническая выемка.

Еще один вид – это вилообразный экстрактор. Конструкция его проста. Двузубой вилкой легко подцеплять крючок. Однако этот вид подходит только для тех случаев, когда крючок находится непосредственно в пасти рыбы и его хорошо видно. Если он проник глубже, то такой инструмент не поможет. Острые концы вилки проткнут мягкие ткани, и рыба получит повреждения, несовместимые с жизнью.

Одним из наиболее удачных вариантов экстрактора рыбаками признается спиралевидная конструкция. С ее помощью не придется искать крючок, так как приспособление скользит по леске точно к месту зацепа. Стержень этого инструмента всегда выполняется из металла, а вот ручка может быть пластиковой или деревянной.

Следующий вариант очень похож на крючок для вязания. Тупой конец ограждает рыбу от травм, а в прорезь легко закладывается леска. В арсенале рыбака в идеале должно быть несколько приспособлений разного вида и размера. Многие делают экстрактор для рыбалки своими руками, ведь это совсем несложно.

Для хищной рыбы используют совсем другие инструменты. Внешне они похожи на круглогубцы или щипчики. Многие спиннингисты пользуются медицинскими зажимами (корнцангами) – они идеально подходят для извлечения приманки из пасти щуки или судака.

Экстрактор для болтов – общие сведения

Он представляет собой приспособление, которое используется для выкручивания обломанных болтов. Выглядит экстрактор, как стальной стержень, на одном конце которого расположен клин или левая резьба. Форма данного инструмента очень похожа на бородок или добойник. Размеры экстракторов варьируются и данный параметр будет зависеть от диаметра болта, который требуется извлечь. Специалисты рекомендуют не ограничиваться наличием в хозяйстве одного единственного экстрактора, а сразу лучше запастись целым набором, дабы быть готовым к любой нестандартной ситуации (обычно в набор входят приспособления для работы с резьбой под размеры от М1 до М6). Для надлежащего выкручивания крепежного изделия, для начала необходимо произвести его зацеп. В этих целях в центре шпильки, посредством сверла, выполняется углубление – оно нужно будет для дальнейшего заклинивания в нем конического или цилиндрического инструмента, с помощью коего и произойдет извлечение застрявшего элемента.

Современные разновидности экстракторов

В зависимости от эксплуатационных и конструктивных особенностей, выверты для болтов подразделяются на следующие модификации:

• Клиновидные – они имеют конусную граненую форму и работают по принципу простого клина, который вбивается в имеющиеся отверстие на обломанном основании застрявшего крепежа. После вбития и фиксации приспособления, его требуется постепенного проворачивать гаечным ключом. Использование данной модели сложностей не вызывает, главное – это учесть, что отверстие для выверта должно располагаться прямо в центре основания крепежного элемента. Если данное правило нарушить, то прикладываемые во время вращения усилия будут смещены, а это, в свою очередь, не позволит извлечь сломанный элемент. К тому же, возникнет риск поломки самого экстрактора.
• Стержневые – эти приспособления имеют вид граненого стержня и своим принципом работы очень походи на клиновидный инструмент. Их тоже нужно забивать в просверленное отверстие в обломанной шпильке, далее заклинивать и выворачивать с помощью ключа. Главный минус стержневого типа – некоторая сложность при извлечении выкручиваемой детали.
• Спирально-винтовые – являются самыми распространенным типом, эффективны и удобны в использовании. Также обладают конусной формой, на которую уже нанесена правая или левая резьба (для выкручивания всех типов резьб). Подобные экстракторы не забиваются в деталь, а аккуратно вкручиваются в отверстие в крепеже, после чего клинятся и вместе с крепежным элементом извлекаются одновременно и равномерно. Необходимо заметить, что использование спирально-винтового экстрактора вкупе с гаечным ключом потребует наличие специального воротка.

Наборы инструментов для извлечения крепежей

Подобные наборы очень легко найти в любом специализированном строительном магазине. Естественно, что практичнее приобретать сразу целый комплект, чем единичные инструменты. Большую популярность приобрели наборы с маркой «универсал», т.к. с их помощью легко минимизируются физические и временные затраты на выкручивание различных болтов, невзирая на сложность сложившейся ситуации. В таких наборах находятся не только экстракторы с различными диаметрами, но и дополнительные инструменты, необходимые для выкручивания сломанных болтов, такие как:

• Воротки или гаечные ключи;
• Сверла;
• Втулки для гаечных ключей;
• Втулки для поддержания направления сверла в отношении центра сломанной шпильки.

Составные элементы подобных комплектов отличаются долговечностью и особой надежностью, так они выполнены из закаленной или хромированной стали.

Как выкрутить шпильку из головки блока цилиндров (ГБЦ)

Решая вопрос, как выкрутить шпильку из ГБЦ, надо так же исходить из материала головки. Чугунные головки встречаются редко, в основном на старых авто, а чаще всего они из алюминиевых сплавов.

На головках блока часто приходится иметь дело с прикипевшими, закисшими шпильками.

Чтобы выкрутить шпильку из головки блока цилиндров можно применять наиболее удобные и эффективные способы и приемы из перечисленных выше. Часто это метод двух гаек, применение экстрактора или высверливание. Для усиления воздействия целесообразнее применять предварительное расшатывающее простукивание по бокам, использование проникающих составов, вращения двумя инструментами.

Инструменты и материалы

Идея изготовления данного самодельного экстрактора возникла при взгляде на переходной адаптер для бит с глубиной посадочного отверстия 4 мм, который продавался в инструментальном магазине. Наружный диаметр его рабочей части составлял 6,35 мм. В отверстие подобного размера отлично входят 6 мм деревянные дюбели. Внутренний диаметр обеспечивает гарантированный приём сломанного конца винта после того, как вокруг него выбирается (высверливается) часть древесины. Глубина сверления зависит от размера сломавшегося винта. Экстрактор, изготовление которого рассматривается в настоящей статье, рассчитан на работу с винтами №4 (0,112”/2,85 мм) и №6 (0,138”/3,51 мм), которые используются для крепления рояльной петли на пианино. Фактически подобный инструмент можно изготовить для работы с любыми винтами с наружным диаметром резьбы до М16 включительно. Для того, чтобы переделать адаптер в экстрактор, потребуется следующий инструмент:

• Болгарка с режущим диском по металлу и шлифовальным кругом;
• Электродрель;
• Сверло по металлу диаметром 17/64” (6,7 мм);
• Деревянные дюбели 6 мм (1/4”);
• Наждачная бумага и клей для дерева.
