Подключение системы видеонаблюдения: нюансы и подводные камни

Практические советы по эксплуатации и установке видеодомофона в частном доме

Важные мелочи при монтаже и работе с системами домашнего контроля:

• Если ваш дом еще на стадии строительства и вы собираетесь приобрести видеодомофон, проведите заранее все необходимые провода и розетку для его работы, до отделки стен;
• В случае самостоятельного монтажа:
• При покупке обязательно проверяйте исправность всех элементов комплекта видеодомофона для частного дома;
• Провода надежнее паять, а не заматывать, в таком виде они не окисляются и не рвутся;
• Инструкция обязательно русифицированная;
• Для подсоединения в систему автоматизированного замка используется БУЗ (блок управления замком), если его нет в комплекте, докупите;

Накопительный блок питания (БУЗ)

Более дорогие экземпляры известных марок производятся с возможностью замены отдельных элементов. Разъёмы подключения проводов выполнены по одному стандарту. При поломке и необходимости замены какого-либо элемента, в более дешёвых образцах домофонного оборудования, подключение элемента другой марки затруднительно.

Как самостоятельно установить видеонаблюдение

• Монтаж камеры видеонаблюдения. Монтируется на кронштейны, идущие в комплекте или купленные в специализированных магазинах. Устройство должно быть надёжно закреплено во избежание вибраций во время сильного ветра.Виды камер по месту монтажа:1. Внутренние. Нет защиты от влажности, пыли, механических повреждений. Используются внутри помещений с нормальной влажностью, температурой. 2. Уличные. Обладают защитой от влаги, пыли, механических повреждений. Для расширения области применения используются специальные кожуха.
• Укладка кабеля. Укладку начинают с самой удалённой точки. Размещается кабель не ближе чем 0,4 метра от силовых кабелей, иначе будут помехи. Если способа обойти подобное препятствие нет, допустимо использование заземлённого металлического рукава или диэлектрического кабель-канала.Способ укладки кабеля:1. Скрытый. Кабель продевают в гофрированную или водопроводную трубу и замуровывают в штробу в стене или закапывают в землю.2. Открытый. Монтируется вдоль стен, на вертикальные опоры. Длина воздушной линии не должна превышать 50 м.
• Подключение камеры. 1. Аналоговая система подключается по цветам разъёмами типа «тюльпан». 2. Цифровая система подключается коннекторами RJ 45.
• Установка и подключение видеорегистратора. Видеорегистратор должен быть постоянно в активном состоянии и находиться в сухом и проветриваемом помещении. Не допускается перегрев, это может привести к поломке видеорегистратора. Для подключения достаточно не перепутать разъёмы, предназначенные для разных устройств. Видеорегистратор с технологией РОЕ  не требует прокладки кабеля питания. При отсутствии технологии РОЕ, прокладывается кабель питания. После подключения всех приборов, подается питание. Сначала на регистратор, затем на камеры.
• Настройка системы видеонаблюдения. Начинается настройка с установки точного времени и даты на всех устройствах. При наличии жёсткого диска, его форматируют. Каждая камера настраивается отдельно, выставляется угол поворота и наклона, проводится тестовая запись.
• Установка беспроводной системы. Для беспроводной системы потребуется лишь прокладка кабеля питания. При подключении IP камер, устройство получает IP адрес, с помощью которого оно подключается к локальной сети и его можно идентифицировать с помощью смартфона. По такому же принципу работают и GSM камеры, которые имеют собственную сим карту с номером.

Выбор технологии

5 лет назад когда стоял вопрос выбора между аналогом и ip все старались уйти в сторону полноценной цифры, если позволял бюджет, ведь разрешение первых едва достигало 0.3 Мп (если перевести 700 линий в МП). Сегодня разрешение аналоговых камер достигает величин IP, но конечно по формированию изображения они все равно проигрывают, но в большинстве случаев эта разница играет роль только на профессиональной сцене, где вопрос качества передаваемого изображения строится на недозволенности упустить какую либо важную деталь, например в аэропорту. Я говорю не о бюджетном сегменте ip устройств, а о премиальном классе, имеющий в своей структуре сложные модули антизасветки, динамического шумо-подавления, различные аналитические возможности.

Аналог или IP?

Сложный вопрос, требующий долгих размышлений, на нашем сайте опубликован целый талмуд статей, рассказывающих о преимуществах тех или иных, давайте по существу.

Нужна видеоаналитика? → IP; Не нужна? → Аналог

Необходима запись в облачное хранилище? → IP; Не нужно? → Аналог

Сделан ремонт, понадобилось видеонаблюдение, прокинуть провода не вариант → IP (Беспроводные wi-fi камеры)

Нет знания устройства компьютерных сетей? → Аналог; Есть? – IP

Необходима работа камер на расстоянии от 150 до 500 метров без дополнительных усилителей и сложных схем?  → Аналог

Каждый должен сделать свой выбор, но важно понимать, что существенной разницы, например в качестве картинки между 2-х мегапиксельной аналоговой камерой с матрицей sony за 2500 руб и 2-мя мегапикселями ip камеры за 5000 руб на непонятной китайской матрице. Правильная подача напряжения на камеры видеонаблюдения это залог безотказной и долговечной работы все системы

Считается, что на камеру должно приходить 12 вольт ± 10%, на самом деле для некоторых моделей некритична работы при 10,8 – 11 вольт, а все что ниже или выше ведет к быстрой поломке устройства

Правильная подача напряжения на камеры видеонаблюдения это залог безотказной и долговечной работы все системы. Считается, что на камеру должно приходить 12 вольт ± 10%, на самом деле для некоторых моделей некритична работы при 10,8 – 11 вольт, а все что ниже или выше ведет к быстрой поломке устройства.

Так как в сечении кабеля на больших дистанциях происходит падение напряжения, то до камеры вместо 12 вольт может прийти например 9, следовательно нужно уметь рассчитывать удельное сопротивление проводника, что бы предсказать величину напряжения дошедшую до устройства.

Ниже представлена таблица величины напряжения на разных дистанциях при различных марок кабелей.

Выбор роутера

Из производителей сетевых устройств, для более гибкой настройки пропускной способности канала для видеокамеры, можно рекомендовать устройства таких компаний:

1. Zyxel Keenetic.
2. ASUS.
3. D-Link.
4. Иной маршрутизатор с DD-WRT прошивкой.

Схема подключения аналоговой системы видеонаблюдения.

Аналоговые компактные видеокамеры являются одним из самых распространенных компонентов видеонаблюдения. Встретить в продаже их можно практически в каждом магазине или на рынке, где продается бытовая техника. Обычно для подключения аналоговых видеокамер используют RCA разъемы (в просторечии «тюльпан»). RCA разъем имеет три штекера: желтый – видеосигнальный, белый – для монофонического аудиосигнала, красный – для правого канала стереофонического 2-х канального аудиосигнала (для левого канала используется белый штекер). В качестве устройства отображения видеосигналов можно использовать и обычный телевизор. То есть, для организации самой простой системы видеонаблюдения достаточно просто подключить камеру к телевизору.

В состав типичной аналоговой системы видеонаблюдения входит 5 компонентов:

• видеокамеры;
• проводная сеть;
• квадратор;
• видеомагнитофон;
• мониторы.

Каждая из камер аналоговой системы видеонаблюдения подключается к электронному устройству (квадратору), предназначенному для объединения исходных видеосигналов в один. Единый видеосигнал содержит изображения всех уменьшенных исходных видеосигналов, которые способны отображаться на одном мониторе. Например, если ко входам квадратора подключены четыре видеокамеры, а к выходу-всего один монитор, то на мониторе одновременно будет транслироваться уменьшенные изображения со всех четырех камер наблюдения.

Центральным компонентом аналоговой системы видеонаблюдения является квадратор. К его входящим гнездам подключаются камеры наблюдения, а к выходящим-мониторы и записывающие устройства. Видеофиксация осуществляется на видеомагнитофоны (формат VHS). На одну кассету вмещается до 960 часов записей видеосигналов.

К преимуществам аналоговой системы видеонаблюдения относится:

• простота в настройке и работе;
• высокая надежность системы;
• простота обслуживания системы.

• ограниченная функциональность;
• необходимость в постоянном обслуживании: требуется постоянная смена и архивация записанных кассет, периодическая чистка и/или замена видеоголовок.

В последнее время квадраторы и видеомагнитофоны практически уже не применяются при создании систем видеонаблюдения. Их функции переняли на себя видеорегистраторы (DVR). Схема подключения аналоговой системы видеонаблюдения выглядит следующим образом. Все видеокамеры подключаются к видеорегистратору (DVR) при помощи коаксиального кабеля и BNC-разъёмов. Грамотный подбор коаксиального кабеля может обеспечить качественную картинку при длине кабеля до 300 м. К видеорегистратору для просмотра видеоизображений, передаваемых от камер наблюдения, также подключаются мониторы.

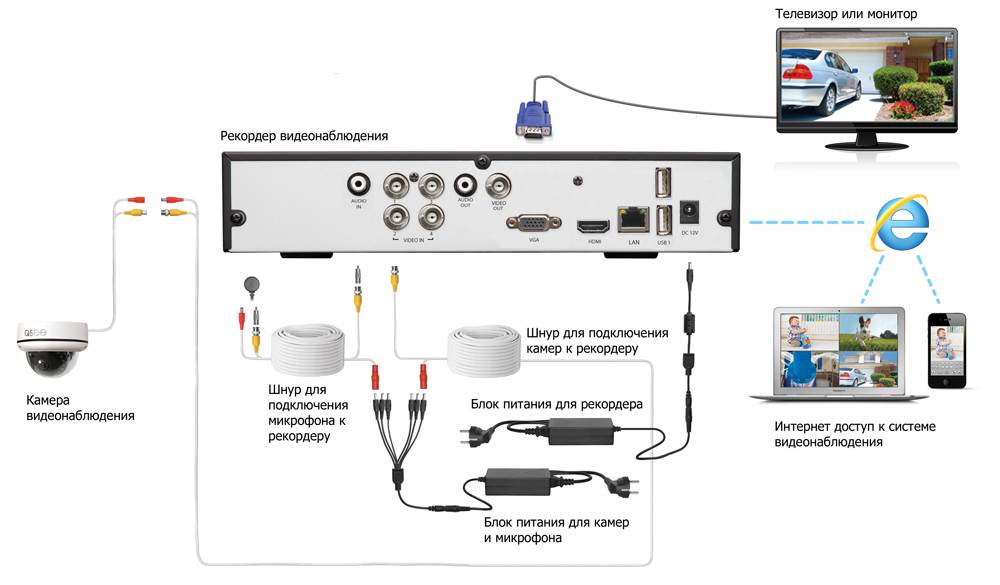

Для чего предназначены гнёзда на задней панели регистратора

Основная задача – разобраться, какие провода подключать в те или иные гнёзда, расположенные на задней панели регистратора. Пойдём, как это и принято, слева направо. Первыми идут 4 (в нашем случае) гнезда видеовхода. Именно к ним будут подключаться камеры наблюдения. Таких гнёзд может быть любое количество. Всё зависит от возможностей поддержки каналов регистратором. Естественно, чем их больше, тем выше будет стоимость оборудования.

Не стоит гнаться за большим количеством каналов, которые поддерживает устройство. Для двора возле частного дома вполне достаточно двухканального регистратора. В крайнем случае, если требуется слежение за постройками и труднодоступными местами, таких входов может быть 4. Большее количество – это уже перебор и неоправданная трата финансовых средств.

Входы для видео с камер слежения – этот регистратор четырёхканальный

Могут ли камеры параллельно с видео записывать звук

Эту функцию при видеослежении за придомовой территорией используют редко, однако такая возможность имеется. Но здесь есть один нюанс. С записью звука можно подключить камеру лишь на один канал – первый. Потому и гнездо аудиовхода на регистраторе чаще всего лишь одно. Более дорогие модели оснащаются возможностью записи аудиофайлов вместе с видео на каждый канал, но подобное нужно только при внутреннем видеонаблюдении. Для уличного это уже излишества. Вряд ли следящему удастся распознать речь даже при малейшем ветерке.

Аудиовход расположен на задней панели регистратора неподалёку от канальных гнёзд. Между звуком и видео размещены выходы для подключения внешних устройств – дополнительного монитора и колонок.

Аудиовход работает только с первым видеоканалом

Далее следуют выходы VGA и HDMI. Наверняка читатель догадался, что служат они для подключения основного монитора или даже обычного телевизора. Далее USB-гнездо, предназначенное для мышки, без которой довольно проблематично переключать камеры с мультиэкрана на полный. Следом можно увидеть гнездо для LAN-коннектора. Он позволяет подключить регистратор к сети или отдельно стоящему компьютеру.

Наиболее интересный разъём и для чего он предназначен

На задней панели регистратора есть довольно интересный разъём. И, если с остальными довольно просто разобраться в плане их назначения, то две фишки, маркированные буквами «А» и «В» несведущему человеку ни о чём не скажут. Этот разъём используется крайне редко, а нужен он для управления камерами, если они поддерживают функцию поворота. Такое оборудование считается самым дорогостоящим, однако оно даёт возможность оператору самостоятельно, сидя перед экраном, управлять камерой и её обзором.

Самые «высокотехнологичные» разъёмы регистратора

Крайним справа остаётся гнездо питания, в которое подключается адаптер. О клавише включения, думаю, можно не говорить. Разобравшись с назначением гнёзд и разъёмов можно переходить непосредственно к подключению.

Установка и монтаж скрытого видеонаблюдения

Установить систему скрытого видеонаблюдения может даже абсолютно далекий от видеосъёмки человек, плюсом самостоятельного монтажа, бесспорно, является полная конфиденциальность, ведь о наличии и расположении записывающих устройств будете знать только вы. Для того чтобы осуществить монтаж беспроводных камер, достаточно ознакомиться с инструкцией. А вот если речь идёт о проводных устройствах, то будет немножечко сложнее, и для маскировки проводов могут понадобиться навыки строителя.

Выбор места

Самое главное, что нужно запомнить — это то, что микрокамеры нужно устанавливать там, где никто не может заподозрить их наличия. Не стоит размещать устройства в комнатных растениях, игрушках, вазах и картинах — это слишком избитые места, и есть вероятность того, что их легко разоблачат. Лучше всего прятать мини-камеры в датчики, выключатели, различную технику. Не лишним будет перед установкой проконсультироваться со специалистами, они могут подсказать, как сделать видеосъемку действительно незаметной.

Для осуществления видеосъёмки может понадобиться несколько устройств, чтобы захватить разные ракурсы.

Как установить камеру

Перед тем как приступить к установке, камеру нужно протестировать. После того как вы убедитесь, что устройство работает, его нужно просто разместить в нужном месте и выполнить действия, которые указаны в инструкции.

Количество объектов наблюдения

Если рассуждать о количестве объектов, попадающих под видеонаблюдение, то здесь все зависит от количества мест на вашем участке (в доме или на даче), в которых потенциально можно ожидать несанкционированное проникновение. В список можно включить и другие объекты, которые желательно контролировать по каким-либо другим причинам. Некоторые люди ограничиваются установкой одной видеокамеры на входе в жилье. Кто-то, наоборот, монтирует видеонаблюдение по всему периметру загородного участка. Количество контролируемых объектов зависит как от потребностей, так и от степени опасения хозяев за сохранность своего имущества.

Denispnt участник FORUMHOUSE

Не забываем о «зоне фейсконтроля». Надо обязательно поставить камеру в том месте, где предполагаемый злоумышленник появится крупным планом.

Камеру, расположенную у входа в дом, желательно спрятать. Для этого можно использовать конструкцию козырька. При грамотной установке устройства оно будет защищено от воздействия злоумышленников, которые вошли на территорию, но еще не попали в объектив.

Если спрятать камеру невозможно по причинам технического характера, то можно приобрести устройство с антивандальным исполнением. Именно такие камеры желательно ставить на улице.

НАСТРОЙКА УДАЛЕННОГО ВИДЕОНАБЛЮДЕНИЯ

Поскольку чаще всего применяется удаленное видеонаблюдение через интернет, то вопросы его настройки для пользователя являются наиболее актуальными. Доступ к камере наблюдения при этом может осуществляться несколькими способами:

• с помощью облачных сервисов;
• через компьютер или видеорегистратор;
• с использованием мобильного интернета.

Настройка удаленного доступа через «облако» требует минимальных усилий. После подключения камеры видеонаблюдения к регистратору или компьютеру на устройство, с которого будет осуществляться видеоконтроль устанавливается клиентская часть специальной программы, предоставляемой сервисом.

После этого настройка осуществляется в соответствии с прилагаемой к ПО инструкцией. Стоит заметить, что этот способ удаленного доступа возможен как для проводного, так и мобильного интернета.

Посмотреть что из себя представляет облачное видеонаблюдение можно здесь.

Если у вас уже имеется готовая система видеоконтроля с регистратором, то можете посмотреть материал как настроить видеонаблюдение через интернет. Следует помнить, что для удаленного доступа здесь также можно использовать как проводные, так и беспроводные подключения.

Первый вариант предпочтительней за счет возможности передавать большие видео потоки. Для одной же видеокамеры беспроводной вариант тоже вполне приемлем.

Последнее время набирает популярность видеонаблюдение через мобильные устройства: телефоны, планшеты и пр. При этом существует два варианта организации удаленного просмотра:

• настройка доступа через WIFI роутер;
• получение доступа непосредственно к камере видеонаблюдения.

Второй способ, естественно значительно мобильнее, но он требует применения специализированных камер и соответствующего программного обеспечение.

Про такой способ работы через интернет написано в материале про Р2Р видеонаблюдение. Возможно вам также может оказаться полезной статья про подключение камеры видеонаблюдения, в том числе и через интернет.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Этапы монтажа камеры видеонаблюдения своими руками

Работа начинается с прокладки экранированного кабеля, чтобы подключить видеонаблюдение. Провод монтируется с удаленных участков и подводится к месту приемки, его длина рассчитывается с небольшим запасом.

Кабель защищается от влаги и мороза, если прокладывается открыто на улице или используется гофрированная труба внутри помещений или под грунтом. Линии не располагаются ближе 40 метров от электрических магистралей.

Подключить камеру нужно так, чтобы место было доступным для обслуживания и ремонта. Красный коаксиальный кабель используется, чтобы подключиться к питанию, а желтый и белый монтируется для передачи сигнала. Цифровые модули работают от витой пары.

О видеокамере вкратце

Здесь рассматривается самая простая система видеонаблюдения, устанавливаемая внутри помещения, когда визуальная информация будет восприниматься купольной видеокамерой. Она видна на столе на изображении выше, но для лучшего ознакомления с этим изделием далее представлена более детальная картинка.

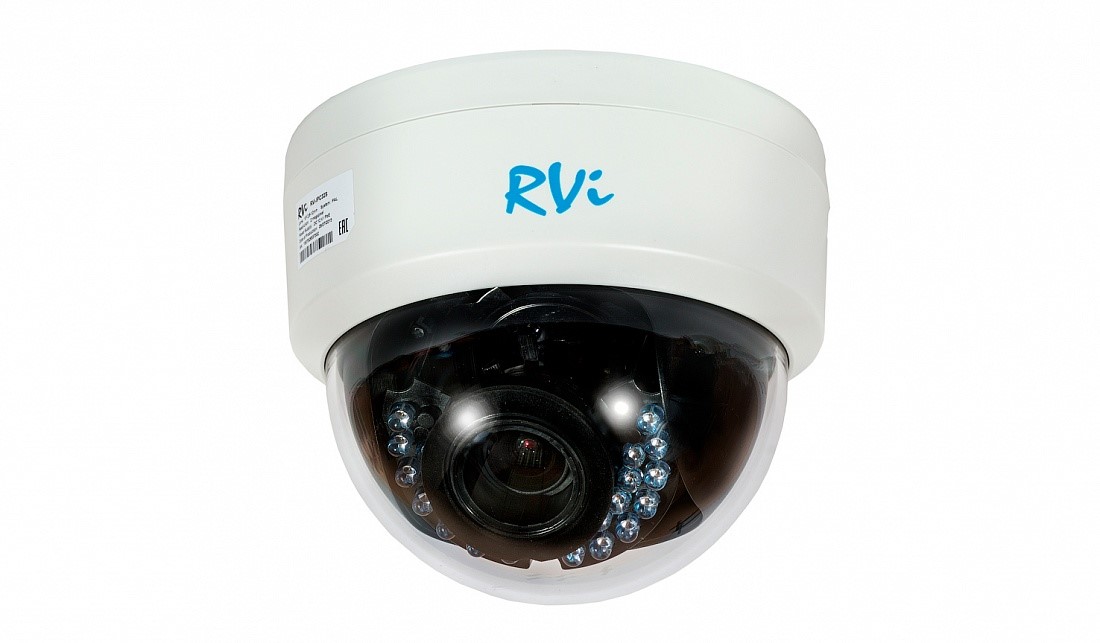

Купольная видеокамера
