Дефлектор на вытяжную трубу

Виды и конструкции дефлекторов

Ветровые насадки изготавливаются из следующих материалов:

• лист оцинковки;
• листы из нержавеющей стали;
• листы алюминия;
• медь (дорогой материал и используется редко)
• бывают готовые пластиковые колпаки, применяемые для систем вентиляции.

Конструктивно дефлекторы выпускаются следующих типов:

• модель конструкции ЦАГИ (Центрального гидродинамического института) – самая универсальная,
• вращающаяся модель конструкции Григоровича;
• круглый Вольперта;
• вращающаяся «звезда» Шенард;
• «Астато» — открытого типа;
• Н-образного типа;
• небольшой колпак простой формы также усиливает тягу;
• иногда изготавливают изделия в виде декоративного флюгера.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Флюгеры

Дефлекторы для труб – флюгеры называют еще флюгарками. Иногда так называют все дымники вообще, но это неверно, т.к. флюгер по определению устройство поворотное.

Дефлектор на трубу – флюгер может быть выполнен поворотным самоориентирующимся и вращающимся. Последние называются еще турбодефлекторами, а самоориентирующиеся дымовыми зубьями, что тоже неверно. Дымовой зуб – часть дымохода английского камина. Слабое место всех флюгерных дефлекторов – подшипник. Он очень легко засоряется и затягивается сажей, а уплотнения подвержены усиленному износу. Поэтому осматривать дефлектор-флюгер нужно не реже раза в 2 месяца. Но сам дефлектор-флюгер почти никогда не обрастает главным врагом всех неподвижных дефлекторов – сосульками.

Дефлекторы для труб – флюгеры

Многолопастный дефлектор-флюгер (поз. 1 и 2 на рис.) дает стабильную тягу на ветру до 9-10 баллов при незначительных нагрузках на трубу, поэтому его можно ставить на сэндвичевые, керамические и стеклянные дымоходы. Однолопастный дефлектор-флюгер на сильном ветру сильно нагружает трубу, поэтому она должна быть прочной и дом располагаться в месте, где штормовой ветер не разгуляется. Зато однолопастный дефлектор-флюгер несложно оформить в виде птицы (поз. 3 и 4).

Турбодефлектор (поз. 5) – запомните и никому не верьте – не дымовой! Он вентиляционный или для газовых котлов с электроподжигом. Турбина вращается как ветром, так и током воздуха в трубе, причем правильно выполненная турбина, как в некоторых типах ветровых двигателей, самораскручивающаяся: достаточно самой слабой начальной тяги иди легкого дуновения ветерка, чтобы турбинка завертелась и потянула воздух, а остановится она только когда и тяга, и ветер полностью прекратятся. В системе вентиляции дома с турбодефлекторами включать вентиляторы в отдушинах приходится, как говорится, раз в год не каждый год. К сожалению, турбодефлектор легко затягивается пылью и мусором из воздуха, поэтому проверять его нужно тоже не реже раза в 2 мес.

Технические свойства турбодефлектора такие же, как у многолопастного самоориентирующегося, но трубу он нагружает еще меньше. Турбодефлектор вполне возможно сделать своими руками, см. видео ниже.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Колпак Григоровича	Классический и очень распространенный вариант, скорость движения продуктов горения увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на незначительном расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет особенностей конструкции возникает двойное ускорение движения воздушных потоков: по направлению сужения диффузора и в сторону верхнего обратного колпака.
Насадка ЦАГИ	Модель разработана сотрудниками центрального аэрогидродинамического института, в недалеком прошлом самом известном профильном научном учреждении. Тяга усиливается за счет привлечения ветрового напора и разницы давления по высоте. Насадка внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Насадка ЦАГИ исключает появление эффекта обратной тяги. Недостаток – при определенных климатических условиях в зимний период времени на стенках может появляться наледь, ухудшающая параметры тяги дымохода.
Колпак Astato	Изделие разработано специалистами французской компании Astato. Состоит из статической и динамической части, на дымоходах применяется редко. Причина – крайне сложные условия работы вентилятора выдвигают к нему жесткие требования по надежности и защищенности. Такие вентиляторы существенно увеличивают общую стоимость монтажа дымоходных труб.
Турбодефлекторы	Довольно сложные устройства, состоящие из вращающейся турбиной головки и неподвижного корпуса. За счет вращения лопастей под колпаком устройства понижается давление, дым из дымохода высасывается эффективнее. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что существенно улучшает эксплуатационные характеристики дымоходов. По эффективности турбодефлекторы в 2–4 раза превосходят статические модели, имеют привлекательный внешний вид.
Поворотные капюшоны	Защитные козырьки соединены с трубой дымохода небольшим закрытым с двух сторон подшипником. Козырек имеет изогнутую геометрию и в плане проекции полностью перекрывает сечение дымохода. Сверху капюшона установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздушные потоки проходят сквозь специальные щели и направляются вверх. Такое движение становится причиной снижения давления и увеличения естественной тяги отработанных газов из дымохода.
Н-образный модуль	Монтируется чаще всего на промышленных дымоходах. Главная особенность – способность работать при сильных порывах ветра. Кроме того, полностью исключается вероятность появления обратной тяги.

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

1. Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.

   Если тяга слишком сильная, пламя в котле будет постоянно задуваться

2. Сильная тяга уменьшает коэффициент полезного действия отопительного котла. Горячие продукты горения за непродолжительный период контакта с теплообменником не успевают отдать ему максимальное количество тепловой энергии. Значительная ее часть выводится через дымоход, что увеличивает затраты финансовых средств на содержание здания в зимний период времени.

   Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление

3. Сильная тяга дымохода становится причиной увеличенного притока холодного наружного воздуха. Как следствие – комфортность пребывания в помещениях ухудшается, понижается температура, приходится увеличивать мощность котлов. А это, с учетом современной стоимости энергоносителей, отражается на финансовом положении пользователей.

   Способ проверки наличия и силы тяги в дымоходе

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

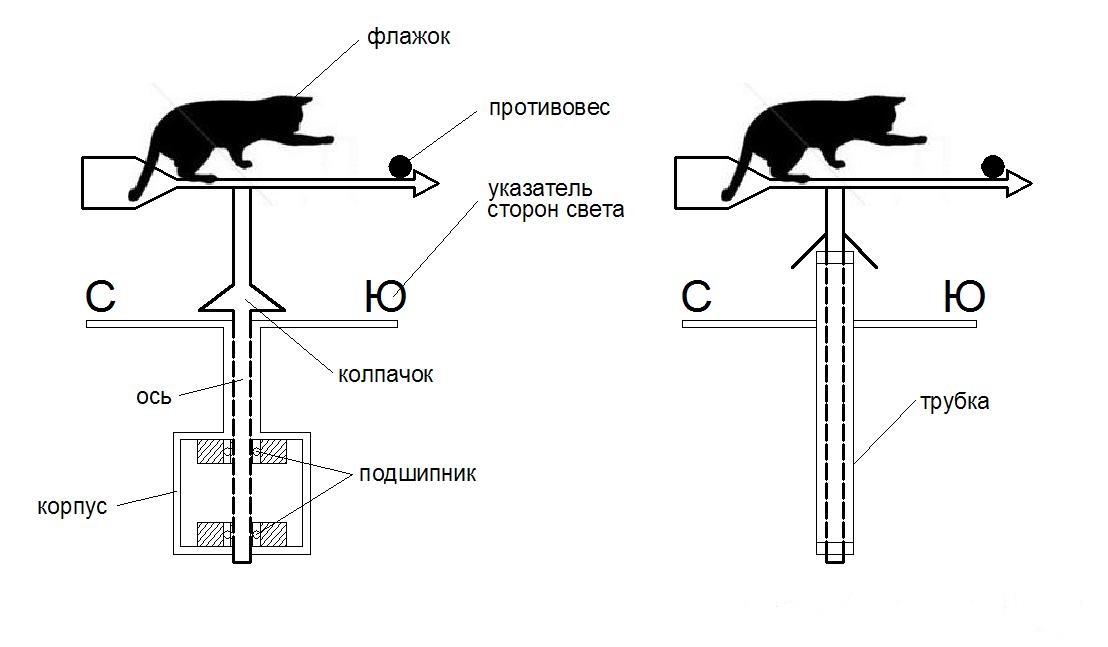

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

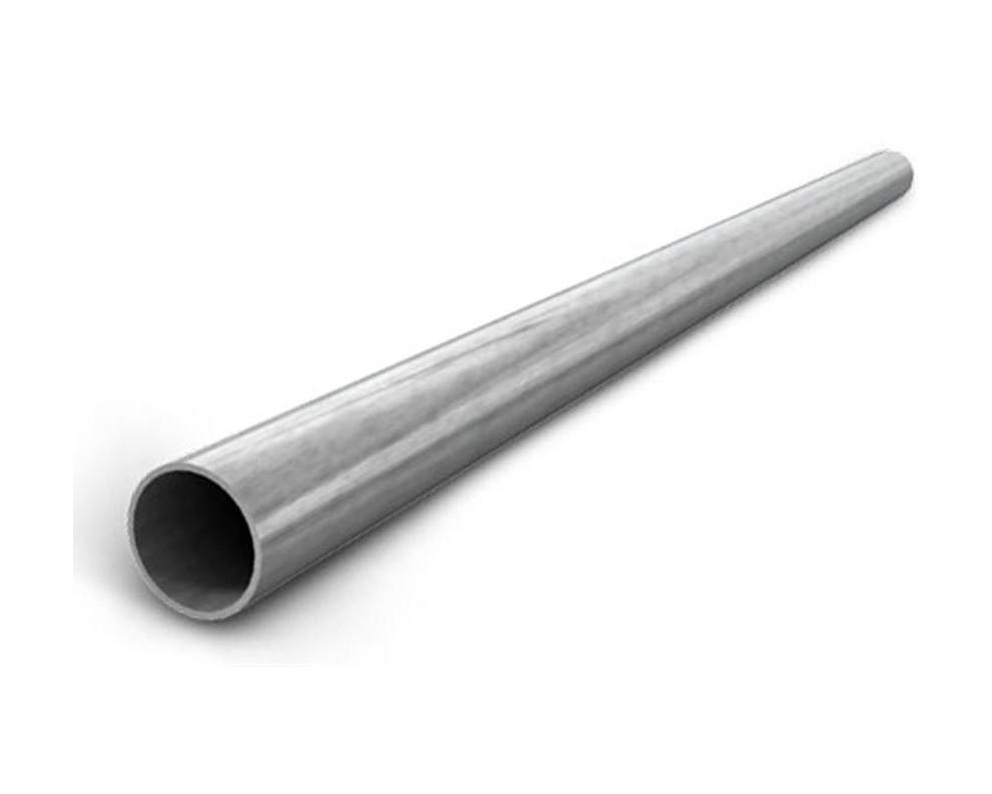

1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

1. На трубе потребуется сделать резьбу.

1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

1. На основание с резьбой садят крышку, выполненную из стали.

1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Цена по запросу

Что такое дефлектор и как он работает?

Воздушный поток ударяется о дефлектор и огибает его. Струи воздуха скользят по поверхности устройства и проникают внутрь, подсасывая дым из дымоотводящего канала

По подсчетам специалистов, использование устройства увеличивает интенсивность воздушного потока внутри дымоотвода до 20%. Хорошо заметно увеличение тяги у конструкций, имеющих несколько изгибов. Ветер, особенно сильный, обычно задувает в трубу и препятствует выходу отработанных газов. Происходит так называемое «опрокидывание» тяги, когда продукты горения, не находя выхода в атмосферу, поступают в помещение. Дефлектор помогает справиться с этим опасным явлением, используя силу ветра для улучшения тяги в дымоходе.

Стандартный прибор можно разделить на три составляющих:

• Нижний цилиндр, изготавливается из керамической, металлической или же асбестоцементной трубы.
• Диффузор или верхний стакан. Имеет расширяющуюся книзу форму, крепится к нижнему цилиндру с помощью специальных стоек.
• Зонтик в виде конусообразного колпака.

Для отклонения ветра в верхней части диффузора и нижнего стакана устанавливаются кольцевые отбои. Лучший материал для дефлектора – оцинкованная сталь, поскольку устройству приходится функционировать в неблагоприятных условиях. При монтаже прибор располагают так, чтобы ветер любого направления не препятствовал выходу продуктов сгорания, а, наоборот, помогал им подниматься вверх, вытягивая их через нижнее или верхнее кольцевое пространство.

Принцип работы устройства достаточно прост. Воздушный поток ударяется о стенки верхнего цилиндра и огибает его. Часть воздушных струй скользит по поверхности и, заворачивая вверх, подсасывает дым, который выходит из трубы. Таким образом, ветер, дующий не в горизонтальном направлении, способствует увеличению тяги. Однако когда дует низовой ветер, внутри колпака образуются вихри, которые препятствуют выходу дыма. Это главный недостаток дефлектора. Впрочем, от него можно избавиться, если установить под зонтом дополнительный обратный конус, который поможет отразить воздушные потоки, рассечь их, после чего вывести наружу.

Выпускается множество различных вариантов дефлекторов на дымоход. На снимке н-образная конструкция, которая очень хорошо работает в местностях, где часто дует порывистый ветер

Существует множество вариантов устройства. Самые распространенные: дефлектор Григоровича, н-образная конструкция, круглый «Волпер», напоминающий по форме звезду «Шенард», открытый Astato, ЦАГИ и другие.

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

Важно. Для каждого диаметра трубы дымохода необходимо иметь индивидуальные размеры составных частей дефлектора

В сети есть много онлайн-калькуляторов, нет необходимости переписывать и пользоваться сложными формулами. Все размеры даются в зависимости от диаметра круглого дымохода.

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

С помощью полосок крепят тарелки к корпусу

Практический совет. Намного проще позаботиться о прочности конструкции на земле, чем потом подниматься на кровлю для ремонта дефлектора. Несколько раз внимательно проверяйте надежность фиксации элементов во всех местах.

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода. Но и дымоход можно сделать самостоятельно, если внимательно изучить все нюансы. Как установить керамическую трубу для дымохода, можно прочитать на нашем сайте.

Обзор популярных моделей

Рассмотрим более детально самые распространённые модели дефлекторов.

Дефлектор вентиляционный Цаги

Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.

Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.

Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах

Тарельчатый

Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.

Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.

Шарообразный «Волпер»

Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.

Дефлектор Григоровича

Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.

Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.

Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками

Н-образный

Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».

Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.

Вращающийся

Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.

Дефлектор «флюгер»

Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.

Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра

Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

• кованый металл;
• оцинкованный металл;
• нержавейка;
• металлопрофиль;
• 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество

Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Выбор флюгарки на дымоход

В зависимости от дымохода, дымник флюгарки бывает:

1. квадратного сечения;
2. круглого сечения;
3. прямоугольного сечения.

По форме скатов, колпаки флюгарок можно разделить на:

Односкатный тип — предназначен для дымоходов, находящихся на плоских крышах;

Плоский тип — минусом данного ската является его плоскость. В период интенсивных осадков он может погнуться и перестанет защищать дымоход;

Двускатный тип — предназначен для дымоходов с квадратным и круглым сечением. Минус такого типа в том, что он не защищает от атмосферных осадков боковые стороны дымохода;

Четырехскатный тип — этот тип подходит для кирпичных дымоходов. Защищает трубу от дождя и ветра со всех сторон;

Конусообразный тип — для дымовых труб круглого сечения. Из плюсов можно отметить отсутствие установки капельника;

Полукруглый тип — предназначен для дымоходов европейского стиля. Хороший тип, но не увеличивает тягу.

При выборе флюгарки на вентиляционную трубу и дымоход придерживайтесь следующих критериев:

колпак должен быть несколько больше номинальных размеров трубы;
при выборе материала для конструкции, необходимо учесть свойства топлива, которое будет использоваться в печи;

покрытие выбирайте с максимальной защитой от внешних факторов;
срок эксплуатации должен быть не меньше срока годности кровельного покрытия;
для котельных необходимо оборудовать в доме отдельный дымоход;
капельник — это важное устройство флюгарки, он отводит лишнюю влагу;
при монтировании флюгарки на печную или каменную трубу у нее должно быть оборудовано второе дно для уменьшения конденсата;
скаты колпака должны быть выполнены таким образом, чтобы в них не скапливались осадки;
высоту колпака регулируют в зависимости от количества отводящего дыма.
