Правила установки печи в дачном доме с учетом требований снипа и правил пожарной безопасности

Полезные советы по изготовлению ТТ котла

• Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

  Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

• Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
• Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.

• Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

  Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

• каменный и бурый уголь;
• антрацит;
• дрова;
• древесные пеллеты;
• брикеты;
• опилки;
• сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

• лист стали толщиной не менее 8 миллиметров;
• колосник;
• металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
• 10-миллиметровый пруток;
• дверцы и щеколды для обустройства поддувала, каменки и топки;
• водный кран;
• примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать.

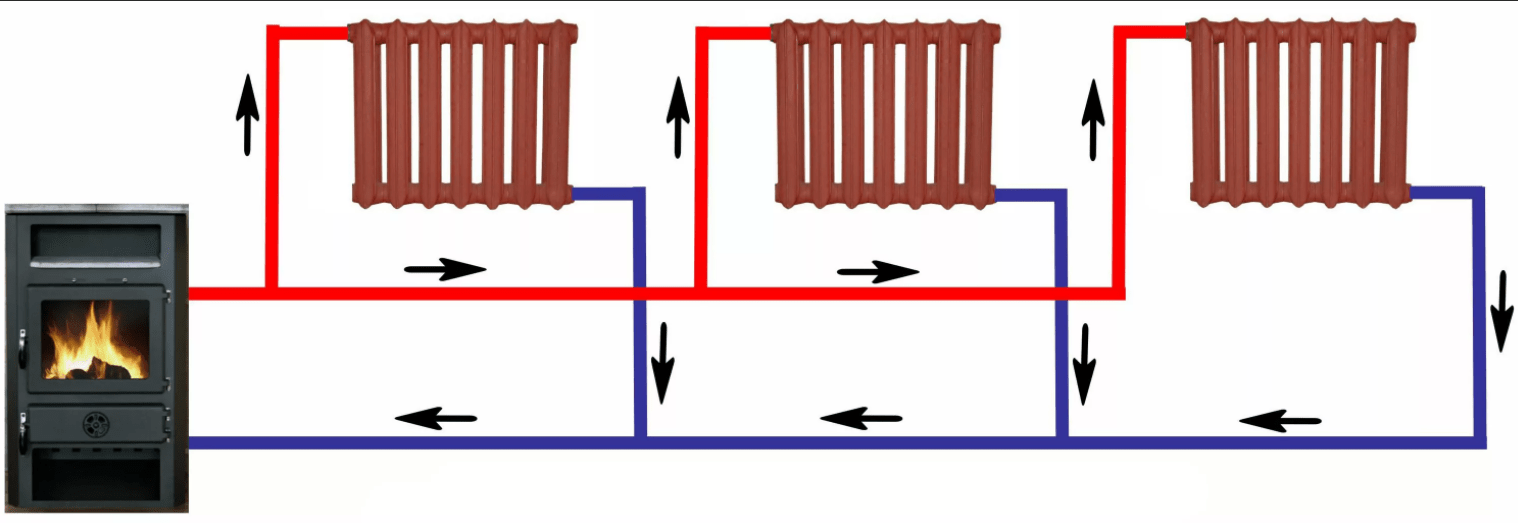

Двухтрубная схема

Двухтрубная система отопления

Из всех современных схем отопления двухтрубная считается наиболее эффективной. В ее основе лежит замкнутый контур, где соединяются все составляющие конструкции. Ее принцип работы достаточно прост: теплоноситель постепенно достигает нужной температуры и начинает распространяться по всей батареи. Здесь уже происходит процесс обмена энергии между жидкостью внутри и материалом изготовления. Таким образом, теплоноситель полностью отдает тепловую энергию и возвращается в основной котел. Далее процесс повторяется.  Двухтрубная схема была создана для того, чтобы избежать недостатков однотрубной конструкции. В данном случае оборудование включает в себя работу двух основных деталей:

• Трубу для подачи тепла, по которой вода циркулирует в батарею;
• Для отвода тепла, по которой жидкость возвращается в котел.

За счет этой схемы и удается достичь максимального коэффициента полезного действия.

Виды двухтрубной системы

Изготовление устройства своими руками

Выполнение кирпичной кладки — довольно сложная работа при нехватке опыта. Поэтому перед началом строительства лучше обратиться за советом к мастеру

При самостоятельном изготовлении печи важно внимательно выполнять все этапы и не менять выбранную схему проекта

Выбор проекта, чертежи

На выбор модели печи в первую очередь влияет желаемая мощность устройства. КПД отопителя зависит от размеров топочной камеры. Обычно горение угля имеет теплоотдачу около 500 ккал/час. Поэтому устройство стандартных размеров 110смх90 см подходит для отопления комнаты площадью до 35 кв. м.

Фото 1. Чертёж металлической печи на угле. Устройство небольшого размера, оно поместится даже в маленьких помещениях.

Фото 2. Чертёж угольной печи, сделанной из металла. Также стрелками указаны все части устройства.

Материалы и инструменты

Для постройки печи на угле потребуется шамотный кирпич, который выдерживает нагрев до 1400-1650 градусов без растрескивания. Для приготовления кладочного раствора используют жирную глину в смеси с водой и песком. Чтобы выложить внешние стены понадобится полнотелый красный кирпич.

Дверцы и петли, колосниковую решетку приобретают в строительном магазине.

Для работы также потребуются инструменты: молотки, кельма, правило, растворная лопата, пила-ножовка, болгарка, строительный уровень, отвесы, рулетка.

Этапы работы

При выборе места для постройки печи учитывают такие факторы, как расположение дымохода и размеры помещения (на большой площади лучше установить оборудование по центру).

Стены и потолок на выбранном участке обшиваются огнеупорным материалом.

Лучше сразу подумать о месте, где будет храниться уголь — во избежание пожароопасных ситуаций его нельзя располагать в непосредственной близости от печи. А также необходимо учитывать то, что уголь сильно пылит и пачкается.

Массивная кирпичная печь устанавливается только на бетонный фундамент, который не связывают с основным. Поэтому ее расположение лучше рассчитать еще на этапе строительства дома.

Для заливки фундамента печи выполняют следующие этапы:

1. Выкапывается яма- котлован, не менее чем 50 см глубиной (рассчитывается исходя из уровня расположения грунтовых вод).
2. Дно плотно утрамбовывается и засыпается слоем мокрого песка.
3. Укладывает дренажный слой из битого щебня шириной 15 см.
4. Устанавливается опалубка и заливается бетон.
5. Фундамент оставляют на три недели до полного застывания.
6. Укладывается гидроизоляция — двойной слой рубероида.

Чтобы тяжесть печи со временем не вызвала перекос фундамента, его делают довольно широким.

После того как бетон окончательно застыл, начинают выполнять кладку. По времени работы обычно длятся не больше одного дня.

Строительство осуществляют в определенной последовательности:

Выкладывают первый ряд, затем возводят стенки зольника. Перед началом каждого ряда рекомендуется сперва выложить его без раствора, чтобы рассчитать правильное положение кирпичей.
Устанавливают дверцу зольника (для крепления используется оцинкованная проволока). Монтируют колосниковую решетку.
Возводят стенки топочной камеры. Их часто делают наклоненными книзу.
Выкладывают корпус (между ним и топкой обязательно оставляют немного пространства). Устанавливают чугунную дверцу.
Сооружают свод топочной камеры

Это самая сложная часть работы, поэтому при ее выполнении важно все делать точно по схеме. Отверстие для дымохода обычно не закрывают вьюшкой, так как управление тягой осуществляется при помощи поддувала

Строят дымоход — кладка изнутри тщательно очищается от раствора и вытирается насухо тряпкой. Идеально ровные стены трубы обеспечат отсутствие скоплений золы и хорошую тягу.

При выполнении кладки каждый ряд проверяют с помощью строительного уровня и отвесов

Важно, чтобы толщина кладочных швов не превышала 3-5 мм

Пространство перед печью закрывают металлическим листом.

Технология работ

Если в доме изначально нет печи, то сначала нужно частично вскрыть полы под место заливки фундамента, заложить основание, застелить его рубероидом.

Первый ряд укладывают на гидроизоляцию. Следующие кладут с соблюдением порядовки, контролируя вертикаль нивелиром или отвесом. На местах установки дверок вставляют огнестойкую проволоку, выполняя обвязку контура дверцы.

Топку выкладывают согласно ранее описанной технологии.

Дымоход делают двухслойным. В качестве основы устанавливают металлическую трубу, снаружи обвязывают теплоизоляцией. Остается выложить вокруг кирпичом, оставляя место под заслонку.

Для безопасности каждый подключенный радиатор снабжают запорной арматурой и кранами под сброс воздуха.

Кран Маевского на радиаторе

В начале отопительной системы устанавливается охладительный редуктор, редукционный клапан, монтируют под небольшим уклоном бак под конденсат. Жидкость из него будет направлена в теплообменник. Перед печью ставят циркуляционный насос.

Аргументы «За»

Паровой способ быстро нагревает воздух в доме.

Не обязательно сносить печь, так как кроме затрат сил и времени, может понадобиться капитальный ремонт.

Благодаря отсутствию механизмов, любая регулировка выполняется вручную, значит, техника не будет ломаться, давать сбои.

Это вариант для дачи или загородного дома, так как присутствие там сезонное, а топливо можно запасти заранее. Отопление не отключится из-за плохой погоды, неуплаты за электричество или газ.

Даже если сама печь находится в соседнем здании, реально провести паровую систему. Главное, позаботиться о теплоизоляции.

Как это сделать, наглядно показано в следующем видео:

https://youtube.com/watch?v=aB1duN9-N4c

Принцип работы

Печь подового горения позволяет добиться высокого КПД при минимальных затратах топлива. Устройство позволяет обеспечить «верхнее» прогорание, равномерно распространяемое от верхних слоев закладки дров к нижним. Поставляемый через топочную дверцу воздух обеспечивает хорошее окисления топлива, что улучшает качество его сгорания, повышает интенсивность выделения теплоты.

Корпус плиты делается из сплава нержавеющей шлифованной стали, а выкладка топки проводится шамотным кирпичом или другим огнеупорным материалом. Это позволяет добиться температуры прогрева до 420 градусов. Кирпичи накаляются до 700 градусов, что гарантирует стойкое горение топлива даже в сложных условиях (к примеру, при высокой влажности в помещении, где стоит печка).

Дополнительно: обработка дерева пропитками

Пожарные нормы требуют обрабатывать дерево специальными пропитками, которые снижают его горючесть. Однако мы прекрасно знаем, что в бане пропитки не особо желательны, потому что при высокой температуре внутри парилки вся химия начинает выделяться в воздух и отравлять человека. Не затем мы ходим в баню.

И все-таки, не все помещения испытывают такую температурную нагрузку, как парилка, поэтому разумно было бы обработать антипиренами хотя бы их, а также чердачное помещение, тем более, что немалая доля пожаров случается из-за искр, вылетающих из дымохода (тут бы еще искрогаситель поставить или дефлектор с ним).

Наносить состав следует в два или три слоя, дожидаясь просыхания между этапами не менее 6 часов

Да, и обращайте внимание на наличие пигментов для индикации пропитки, если не хотите, чтобы дерево стало, к примеру, ярко-розового цвета. (То есть цвет не от химикатов, он добавляется специально, чтобы отличать обработанную древесину от необработанной.)

***

Итак, представление о том, как правильно поставить печь вы получили, пора применять приобретенные знания на практике. Пишите комментарии, нам интересно ваше мнение о прочитанном.

Если же вы еще не определились в видом необходимой печи, то следует ознакомиться с характеристиками и моделями разных типов: газовые, дровяные, электрические. Разнообразие видов конструкций, размеров и цен обеспечивает широчайший выбор печей для бань и саун. А уж какая лучше каждый имеет возможность решить самостоятельно.

Теплотворная способность дров: сравнительная таблица разных пород

Теплотворная способность дров

Сам по себе процесс горения – это химическая реакция, которая подразумевает взаимодействие дерева и кислорода, в результате которых выделяют побочные продукты. Химический состав и особенности каждой породы древесины определяет количество отданного тепла.

В основе древесины лежат такие соединения как целлюлоза и лигнин. Вместе они образуют емкости в виде клеток, где скапливается воздух и вода. Кроме того, в составе древесины есть различные смолы, дубильные вещества и белки. Сравнительная таблица теплотворной способности различных пород дерева представлена ниже.

Ракетная печь своими руками: преимущества, чертежи, недостатки

При желании обычную конструкцию печи можно усовершенствовать. Так буржуйка теряет много тепла, но, оборудуя прибор водяным контуром или кирпичной кладкой, можно решить эти проблемы. Для всех этих манипуляций делают чертежи.

Преимущества реактивных печей:

1. Простая и бюджетная конструкция. Можно использовать подручные материалы, без значительных финансовых затрат. Все работы можно выполнить своими руками, особых знаний и навыков не потребуется.
2. Можно самостоятельно контролировать горение, выбирая нужную интенсивность.
3. Высокий КПД. В целом все зависит от качества монтажа. Главное, отобрать максимум энергии у дымовых газов.

Но такая простая и удобная конструкция имеет и значительные недостатки. Так нужно подбирать особое топливо для буржуйки. Нельзя использовать влажные дрова, иначе пиролиз не произойдет. Топка может начать обильно дымить, и все газы направятся в дом. К тому же ракетная печь требует повышенных требований к безопасности.

Самодельные реактивные печи не используют для отопления бани. Они малоэффективные при инфракрасном свете, что играет важную роль для парной. Поверхностные конструкции имеют небольшую площадь обогрева, поэтому не могут протопить баню.

Ход кладки рядов

Сооружение печи начинается с монтажа направляющих стоек. К ним крепится опалубка – деревянный ящик без дна. Она нужна для того, чтобы кладка получалась ровной. Опалубка рассчитана на несколько рядов: когда их завершают, ее поднимают наверх. Также с ее помощью создаются своды и арки, правда, для этого используется опалубка полукруглой формы, а не в виде ящика. Когда кладка будет выше груди, придется работать на помостах.

Когда все готово, необходимо выбрать способ порядовки для кладки отопительных печей и технологию строительства. Популярны два варианта установки блоков — тычковый и ложковый. Свое название они получили в зависимости от того, какая часть кирпича смотрит наружу. Есть еще один способ — постельный, когда кирпичи устанавливаются на ложок либо тычок, но он ненадежен. Чтобы избежать проблем, рекомендуется следить за толщиной шва: он должен быть не меньше 5 мм.

Этапы укладки

Рассмотрим подробнее этапы кладки печи в доме на примере шведки. Первый слой кирпича самый важный, его укладывают строго с соблюдением уровня. В месте, где располагается камера зольника, кирпич не кладут. Между камерой и лицевой стороной печи будет располагаться поддувало, блоки за ним стесывают под углом, чтобы облегчить выгребание золы. Перед поддувалом кладут трехчетвертовый кирпич.

Второй и третий ряды кладут после того, как закрепят поддувало. В остальном они аналогичны первому

Важно, чтобы высота третьего ряда совпадала с высотой дверцы поддувала. В четвертом ряду устанавливается дверца для чистки ходов своими руками, непосредственно за ней выкладываются и сами ходы

Ряд кирпичей сверху перекрывает дверцу поддувала.

С каждым последующим рядом отверстие зольника сужают. На пятый ряд кирпичей устанавливают колосниковую решетку. Поверх шестого ряда над поддувалом монтируют дверцу топочной камеры. Необходимо, чтобы ее высота совпадала с высотой девятого ряда.

Первые десять рядов изготавливаются из огнеупорного кирпича, следующая надстройка делается из обычного строительного материала. Поверх кирпичей десятого ряда кладут варочную поверхность. В следующих рядах ходы для движения нагретого воздуха плавно переходят в отвод для дыма. Более подробная схема порядовки печи определяется конфигурацией и назначением конструкции.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Уход за русской печкой

Важно знать не только, как топить русскую печь, но и как за нею правильно ухаживать. Следует своевременно убирать все печные ходы и рабочие камеры. Отсек поддувала каждый раз после завершения топки очищают от скопившейся золы

Сначала ее остатки в очаге сметают в поддувало, чтобы убрать полностью, для чего пользуются шуфелем – специальным металлическим совком, прикрепленным к длинной ручке

Отсек поддувала каждый раз после завершения топки очищают от скопившейся золы. Сначала ее остатки в очаге сметают в поддувало, чтобы убрать полностью, для чего пользуются шуфелем – специальным металлическим совком, прикрепленным к длинной ручке.

Обычно капитальную уборку производят раз в год накануне отопительного сезона. При проведении уборки задействуют отверстия, закрывающиеся дверцами, которые предусмотрены в конструкции. Данную процедуру выполняют кочергой. Ею посредством открытых отверстий удаляют остатки золы и сажи, обравшейся на внутренних поверхностях стенок.

Более тщательно можно удалить налет веником из жестких прутьев. После очистки дверцы отверстий плотно закрывают. Дымовую трубу чистят от сажи, конденсата или посторонних предметов один раз в год специальным шлангом или веревкой с грузом на конце. Но в этом случае лучше воспользоваться помощью специалистов.

Про вывод дымохода и печных труб

Если есть возможность лучше сделать кирпичный дымоход и для стальных печей. В этом случае, обложив стальную трубу кирпичом, получается дополнительная поверхность отопления помещения. Кирпич будет нагреваться от температуры выходящих газов и постепенно отдавать тепло помещению. Эта конструкция предохранит хозяев от ожогов при касании трубы. Внутренняя поверхность стальной трубы гладкая, поэтому снижается риск быстрого отложения толстого слоя сажи и частых чисток каналов.

Возле плиты перекрытия можно переходить на сэндвич–трубы или простые стальные. В плите перекрытия делается отверстие, в него проводится отрезок дымохода. Затем это место обматывается слоем минеральной ваты или другого теплоизоляционным материалом и закрывается слоем декоративной отделки.

Все детали через определенное расстояние фиксируются к стене с помощью хомутов с саморезами. Для выхода через крышу потребуется сделать в ней отверстие и установить специальную муфту или обмотав слоем теплоизоляции. С внутренней стороны отверстие заделывается монтажной пеной или жаростойкими герметиками. С наружной используется слой герметика и основного покрытия крыши.
