Что такое точка росы? как рассчитать точку росы?

Конденсат на входных дверях

Первая причина образования конденсата на входной двери основывается на повышенной влажности воздуха, когда показатель превышает 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период такой поверхностью является именно входная дверь.

Важно придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата влияет как вентиляционные приспособления, так и температура прогретого воздуха в помещении.
Вторая причина конденсата скрывается в низкой теплоизоляции — к большому количеству конденсата больше склонна металлическая дверь по причине плохого уплотнения между полотном металла и рамой

В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности.

Пример двери с терморазрывом

Своеобразные «мостики холода» с повышенным показателем теплопроводности на входной двери сосредоточены в основном на дверной ручке, глазке, притворной части. Уязвимые точки промерзания особо касаются дверей из металла, у которых теплоотдача повышена.

Точка росы при строительстве и утеплении дома

Точка росы — это температура, при которой пар, содержащийся содержится в воздухе, превращается в конденсат в виде росы

Данный параметр важно учитывать при строительстве и утеплении стен

Поэтому важно заранее выяснить, что такое точка росы (ТР) и как ее правильно определить, чтобы выяснить, в каком месте возможно будет собираться много конденсата и принять соответствующие меры

Что такое точка росы для стен?

Воздух в окружающей среде всегда включает в свой состав водяной пар, концентрация которого зависит от многих факторов. Внутри зданий пар выделяют люди и другие живые организмы. Также он поступает во внутренне пространство от различных повседневных процессов – стирки, глажки, уборки, приготовления еды и так далее.

Снаружи процент влаги в атмосфере находится в зависимости от погодных условий. Причем наполнение воздуха парами располагает своим пределом, при достижении которого следует процесс конденсации влаги и зарождения тумана.

Когда не окончательно насыщенная парами воздушная масса (влажность менее 100%) контактирует с поверхностью, чья температура на несколько градусов ниже его собственной, то конденсат образуется даже без тумана.

Дело в том, что воздух при разной температуре может вместить различное количество пара. Чем выше температура, тем больше влаги он может поглотить. Поэтому, когда воздушная смесь с относительной влажностью 80% соприкасается с более прохладным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

Тогда и происходит выпадение конденсата, то есть появляется точка росы. Именно это явление можно наблюдать ранним летним утром на траве.

На заре почва и трава еще холодные, а солнце быстро нагревает воздух, его влажность у земли быстро достигает 100% и выпадает роса.

Процесс конденсации сопрягается с выделением тепловой энергии, которая была потрачена ранее на парообразование. Поэтому роса быстро сходит.

Таким образом, температура точки росы – переменная величина, которая зависит от относительной влажности и температуры воздуха в определенный момент. Чтобы определить точку росы и ее температуру применяют различные измерители — термогигрометры, психрометры и тепловизоры.

Точка росы зависит от относительной влажностью воздуха. Чем она выше, тем ближе ТР к фактической температуре воздуха. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Точка росы в строительстве необходима для того, чтобы понимать, соответствует ли степень утепления стен тому, чтобы не образовывался конденсат.

При значениях точки росы более 20 °С ощущается физический дискомфорт, воздух кажется душным; более 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности. Но такие значения достигаются очень редко даже в тропических странах.

Как определить точку росы?

На самом деле, чтобы определить точку росы не нужно производить сложные технические расчеты по формулам, измерять относительную влажность воздуха и т.д.

Нет смысла задумываться над тем, как рассчитать точку росы, так как это давно уже сделали специалисты.

А результаты их вычислений занесены в таблицу, где указаны значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает образовываться конденсат.

Фиолетовым цветом обозначена температура по снип в помещении зимой – 20 °С, а зеленым выделен сектор, который указывает диапазон нормированной влажности – от 50 до 60%. При этом ТР колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсат внутри дома образовываться не будет, так как в помещении нет поверхностей с такой температурой.

По-другому обстоит дело с наружной стеной. Изнутри ее обволакивает воздух, прогретый до +20 °С, а снаружи она подвергает воздействию — 20 °С и более. Соответственно, в толще стены температура медленно растет от -20 °С до + 20 °С и в определенной зоне она обязательно будет равна 12 °С, что при влажности 60% даст конденсацию.

Но для этого еще необходимо, чтобы водяной пар дошел до этой зоны через материал несущей конструкции. Здесь появляется еще один фактор, который влияет на определение точки росы – паропроницаемость материала. Этот параметр всегда нужно учитывать при возведении стен.

Итак, на процесс образования конденсата внутри наружных стен влияют следующие факторы:

температура окружающего воздуха;
относительная влажность воздуха;
температура в толще стены;
паропроницаемость материала возведенных стен.

Для измерения данных показателей в толще стены нет никаких анализирующих приборов. Вычислить их можно только расчетным путем.

Психрометр

Более удобен в использовании и точен такой прибор для измерения относительной влажности, как психрометр (от др.-греч. ψυχρός – «холодный») (рис. 6).

Рис. 6. Психрометр (Источник)

Психрометр состоит из двух термометров, которые закреплены на общей шкале. Один из термометров называется влажным, т. к. он обмотан батистовой тканью, которая погружена в резервуар с водой, расположенный на тыльной стороне прибора. С влажной ткани испаряется вода, что приводит к охлаждению термометра, процесс снижения его температуры длится до достижения этапа, пока пар вблизи влажной ткани не достигнет насыщения и термометр не начнет показывать температуру точки росы. Таким образом, влажный термометр показывает температуру меньше либо равную реальной температуре окружающей среды. Второй термометр называется сухим и показывает реальную температуру.

На корпусе прибора, как правило, изображена еще так называемая психрометрическая таблица (табл. 2). С помощью этой таблицы по значению температуры, которую показывает сухой термометр, и по разности температур между сухим и влажным термометрами можно определить относительную влажность окружающего воздуха.

Однако даже не имея под рукой такой таблицы, можно примерно определить величину влажности, пользуясь следующим принципом. Если показания обоих термометров близки друг к другу, то испарение воды с влажного практически полностью компенсируется конденсацией, т. е. влажность воздуха высокая. Если, наоборот, разность показаний термометров большая, то испарение с влажной ткани превалирует над конденсацией и воздух сухой, а влажность низкая.

Физика конденсации пара

Вода присутствует в окружающей обстановке нашего жилища в двух агрегатных состояниях:

жидком – это вода для приготовления пищи и санитарно-бытовых нужд;
газообразном – пар над кипящей водой или в качестве одной из фракций выдыхаемого воздуха.

Кроме таких очевидных мест следы влаги обязательно имеются в материалах элементов строительной конструкции здания: бетонных или кирпичных стенах, перекрытиях, основании пола. Идеально сухих стройматериалов в природе не существует. При устойчивой теплой погоде пар, присутствующий в воздухе, и влага в стенах жилища находятся в тепловом равновесии.

При этом парциальное давление пара в воздухе со стороны улицы (внешняя сторона стенки) и внутри дома (внутренняя сторона стенки) одинаковое. Значит, никакого движения водяного пара через стенку не происходит. В морозную погоду влажность холодного воздуха низкая, парциальное давление пара в таком воздухе пониженное. В соответствии с законами теплофизики пар повышенного давления (жилое помещение) начинает диффундировать сквозь стеновой материал на холодную улицу, где давление ниже.

При прохождении через точку росы в стене пар переходит в жидкое агрегатное состояние, образуя конденсатную влагу.

Появление влаги в структуре стены сопровождается рядом негативных факторов:

Теплопроводность отсыревшей стены возрастает в несколько раз. Это будет означать, что теплообмен между обогреваемой комнатой и улицей интенсифицируется, в доме всегда будет холодно.
В холодное время года происходит периодическое замерзание конденсатной влаги в стене с последующим оттаиванием. Цикличность замерзаний разрушающе действует на структуру строительного материала, снижая срок безаварийной эксплуатации здания.

На рисунке ниже схематично отображено преобразование парообразной влаги в жидкое состояние (использован голубой цвет), когда ТР попадает внутрь стенки жилища.

Конденсирование влаги при нахождении ТР внутри стенки жилища

Вред точки росы для стен дома

Мы разобрались,
что точка росы может располагаться в трех разных участках стены:

в наружном утеплителе стены
в стене, ближе к наружной части
в стене, ближе внутренней части

В
каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если
в одном месте она будет безвредна, то внутри дома или в стене будет оказывать
определенные разрушительные последствия на целостность стены. Ниже, разберем поведение точки росы в каждом
из перечисленных мест.

Точка росы в
наружном утеплителе

Это самое безвредное для дома нахождение точки росы.
В этом случае:

Конденсат при возникновении точки росы образуется, непосредственно, в
самом утеплителе.
Утеплитель не гигроскопичен, потому влага не задерживается в
конструктиве стены и испаряется при изменении температуры воздуха.
За счет пароизоляционных свойств утеплителя, влажность, которая образуется
при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
Стены дома сухие в течении всего года, как с наружной так и со внутренней
стороны
Стены сохраняют свою прочность и целостность многие десятилетия

утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне

Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в
стене дома, ближе к внутренней поверхности

Возникает,
когда пар проходит середину толщины стены и конденсат начинает образовываться уже
ближе к поверхности стены, которая находится внутри дома.

Последствия
точки росы для внутренней отделки дома:

Насыщенная влажностью кладка начинает выделять на внутренней стене, в доме жидкость в виде капель воды.
Мокрая поверхность стены разрушает внутреннюю отделку помещения:
шпаклевку, обои другие отделочные материалы.
На стенах и в углах образуется плесень и грибок, от которых уже будет
очень трудно избавиться
В доме появляется неприятный
ветхий запах разложения, который вреден для здоровья.
Понижается общая температура тепла в доме.

плесень на стене внутри дома

Самые разрушительные и вредные последствия
для дома это когда точка росы находится ближе к внутренней поверхности стены.

Точка росы – важный параметр, который следует
учитывать при проектировании и возведении стен, крыш и строительства всего дома.
Ее не соблюдение может привести к необратимым и критическим последствиям для
всего здания.

Расчет точки росы

Существует несколько способов определения параметра.

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

Программы-калькуляторы

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

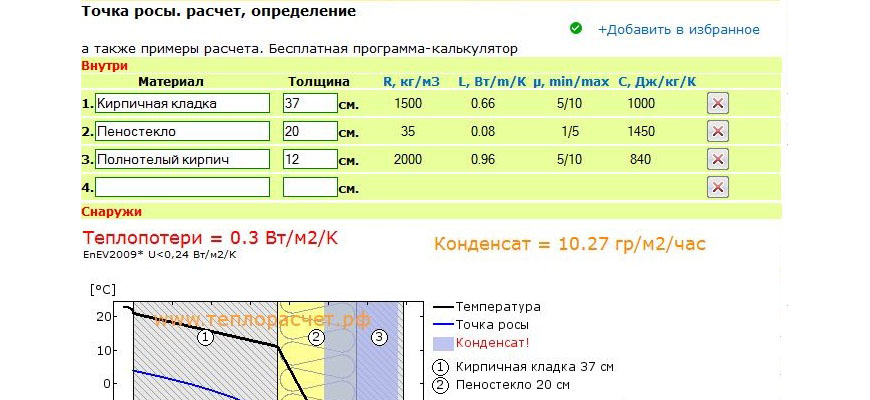

С помощью онлайн-калькулятора

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.

Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

температуру воздуха;
относительную влажность;
атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

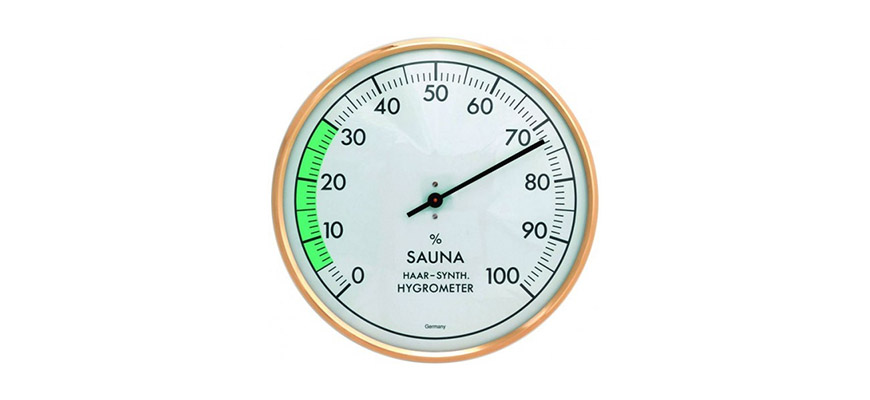

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

Таблицы

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температуравоздуха, °С	Температура насыщения в °С при влажности воздуха (в %)
30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%	85%	90%	95%
-10	-23,2	-21,8	-20,4	-19	-17,8	-16,7	-15,8	-14,9	-14,1	-13,3	-12,6	-11,9	-10,6	-10
-5	-18,9	-17,2	-15,8	-14,5	-13,3	-11,9	-10,9	-10,2	-9,3	-8,8	-8,1	-7,7	-6,5	-5,8
-14,5	-12,8	-11,3	-9,9	-8,7	-7,5	-6,2	-5,3	-4,4	-3,5	-2,8	-2	-1,3	-0,7
+2	-12,8	-11	-9,5	-8,1	-6,8	-5,8	-4,7	-3,6	-2,6	-1,7	-1	-0,2	-0,6	1,3
+4	-11,3	-9,5	-7,9	-6,5	-4,9	-4	-3	-1,9	-1	0,8	1,6	2,4	3,2
+5	-10,5	-8,7	-7,3	-5,7	-4,3	-3,3	-2,2	-1,1	-0,1	0,7	1,6	2,5	3,3	4,1
+6	-9,5	-7,7	-6	-4,5	-3,3	-2,3	-1,1	-0,1	0,8	1,8	2,7	3,6	4,5	5,3
+7	-9	-7,2	-5,5	-4	-2,8	-1,5	-0,5	0,7	1,6	2,5	3,4	4,3	5,2	6,1
+8	-8,2	-6,3	-4,7	-3,3	-2,1	-0,9	0,3	1,3	2,3	3,4	4,5	5,4	6,2	7,1
+9	-7,5	-5,5	-3,9	-2,5	-1,2	1,2	2,4	3,4	4,5	5,5	6,4	7,3	8,2
+10	-6,7	-5,2	-3,2	-1,7	-0,3	0,8	2,2	3,2	4,4	5,5	6,4	7,3	8,2	9,1
+11	-6	-4	-2,4	-0,9	0,5	1,8	3	4,2	5,3	6,3	7,4	8,3	9,2	10,1
+12	-4,9	-3,3	-1,6	-0,1	1,6	2,8	4,1	5,2	6,3	7,5	8,6	9,5	10,4	11,7
+13	-4,3	-2,5	-0,7	0,7	2,2	3,6	5,2	6,4	7,5	8,4	9,5	10,5	11,5	12,3
+14	-3,7	-1,7	1,5	3	4,5	5,8	7	8,2	9,3	10,3	11,2	12,1	13,1
+15	-2,9	-1	0,8	2,4	4	5,5	6,7	8	9,2	10,2	11,2	12,2	13,1	14,1
+16	-2,1	-0,1	1,5	3,2	5	6,3	7,6	9	10,2	11,3	12,2	13,2	14,2	15,1
+17	-1,3	0,6	2,5	4,3	5,9	7,2	8,8	10	11,2	12,2	13,5	14,3	15,2	16,6
+18	-0,5	1,5	3,2	5,3	6,8	8,2	9,6	11	12,2	13,2	14,2	15,3	16,2	17,1
+19	0,3	2,2	4,2	6	7,7	9,2	10,5	11,7	13	14,2	15,2	16,3	17,2	18,1
+20	1	3,1	5,2	7	8,7	10,2	11,5	12,8	14	15,2	16,2	17,2	18,1	19,1
+21	1,8	4	6	7,9	9,5	11,1	12,4	13,5	15	16,2	17,2	18,1	19,1	20
+22	2,5	5	6,9	8,8	10,5	11,9	13,5	14,8	16	17	18	19	20	21
+23	3,5	5,7	7,8	9,8	11,5	12,9	14,3	15,7	16,9	18,1	19,1	20	21	22
+24	4,3	6,7	8,8	10,8	12,3	13,8	15,3	16,5	17,8	19	20,1	21,1	22	23
+25	5,2	7,5	9,7	11,5	13,1	14,7	16,2	17,5	18,8	20	21,1	22,1	23	24
+26	6	8,5	10,6	12,4	14,2	15,8	17,2	18,5	19,8	21	22,2	23,1	24,1	25,1
+27	6,9	9,5	11,4	13,3	15,2	16,5	18,1	19,5	20,7	21,9	23,1	24,1	25	26,1
+28	7,7	10,2	12,2	14,2	16	17,5	19	20,5	21,7	22,8	24	25,1	26,1	27
+29	8,7	11,1	13,1	15,1	16,8	18,5	19,9	21,3	22,5	22,8	25	26	27	28
+30	9,5	11,8	13,9	16	17,7	19,7	21,3	22,5	23,8	25	26,1	27,1	28,1	29
+32	11,2	13,8	16	17,9	19,7	21,4	22,8	24,3	25,6	26,7	28	29,2	30,2	31,1
+34	12,5	15,2	17,2	19,2	21,4	22,8	24,2	25,7	27	28,3	29,4	31,1	31,9	33
+36	14,6	17,1	19,4	21,5	23,2	25	26,3	28	29,3	30,7	31,8	32,8	34	35,1
+38	16,3	18,8	21,3	23,4	25,1	26,7	28,3	29,9	31,2	32,3	33,5	34,6	35,7	36,9
+40	17,9	20,6	22,6	25	26,9	28,7	30,3	31,7	33	34,3	35,6	36,8	38	39

Точка росы в стене

В каком месте стены или утеплителя будет находиться точка выпадения росы, более-менее точно можно просчитать для дома с постоянным проживанием (температура и влажность воздуха не изменяются в широких пределах). Для этого нужно учесть множество характеристик: толщину и материал стен, степень и качество работы отопления, наличие вентиляции и ее работоспособность, средние температуры в помещении и на улице. И это еще не все данные, но более-менее точно рассчитать точку росы можно.

Более-менее точно можно сделать расчет точки росы в стене дома

Когда речь идет об утеплении дома, ставится задача, чтобы точка росы оказалась в утеплителе, а не в стене выложенной из кирпичей или блоков. В этом случае, кладка не будет подвержена процессу замерзания/размерзания, которые ведут к разрушению строительного материала. Более подробно об этом рассказано в видео.

https://youtube.com/watch?v=M2GUsbnI9R8

Для бани периодического посещения, расчет точки росы сделать практически нереально из-за слишком большого числа переменных:

температурные условия в зависимости от сезона будут меняться в значительных пределах;
всякий раз будет отличаться уровень влажности и температуры внутри помещения: сегодня вам захотелось лишь попотеть, особенно не нагружаясь, а через два-три дня возникла необходимость поднять температуру повыше, чтобы хорошенько прогреться.

К тому же в банях, при растопке железной печи, температура поднимается достаточно резко, что само по себе ведет к образованию конденсата. Поддавая на камни воду и поднимая влажность, вы в разы усиливаете интенсивность этого процесса. При таком изменении кондиций воздуха внутри помещения, точка росы как-бы «проезжает» изнутри помещения наружу при нагреве, а затем в обратном направлении при остывании

Потому для бани, особенно русской влажной бани, важно правильно выбрать утеплитель, которому не слишком вредит конденсат и обеспечить условия, при которых влага будет своевременно выводиться – позаботиться о регулярном и тщательном проветривании и просушивании помещений бани

Самый худший вариант — точка росы в утеплителе, который боится воды. Например, в качестве утеплителя использована шлаковата, которая отличается высокой гигроскопичностью. Намокнув, она теряет почти все свои термоизоляционные свойства. Результат – длительный нагрев бани и быстрое ее остывание. Даже если шлаковата высыхает и частично восстанавливает свои свойства, под воздействием влаги она деформируется и слеживается. Результат – быстрое «выветривание» тепла и значительные затраты на нагрев помещения и поддержание температуры.

Потому в качестве термоизоляции для бань рекомендуют использовать каменную, а лучше базальтовую вату с гидрофобной пропиткой. Производители гарантируют длительный срок эксплуатации даже при многократном увлажнении. Влага не впитывается, а при достаточной вентилируемости быстро испаряется. Также эти материалы почти не слеживаются и не деформируется. Можно использовать другие влагостойкие теплоизоляционные материалы. Каменная вата просто широко распространена и популярна из-за неплохого качества и хороших эксплуатационных характеристик при относительно невысокой цене. Подробнее о теплоизоляционных материалах для бани читайте в статье «Утеплители для бани и сауны».

Водяной пар в стене — откуда он?

Для того чтобы понять, к каким последствиям приведёт отсутствие вентилируемого зазора в стенах, выполненных из двух и более слоев разных материалов, и всегда ли нужны зазоры в стенах, необходимо напомнить о физических процессах, происходящих в наружной стене в случае разности температур на её внутренней и наружной поверхностях.

Как известно в воздухе всегда содержатся водяные пары. Парциальное давление пара зависит от температуры воздуха. С повышением температуры парциальное давление водяных паров увеличивается.

В холодное время года парциальное давление паров внутри помещения значительно выше, чем снаружи. Под действием разницы давлений водяные пары стремятся попасть изнутри дома в область меньшего давления, т.е. на сторону слоя материала с меньшей температурой — на наружную поверхность стены.Также известно, что при охлаждении воздуха водяной пар, содержащийся в нём, достигает предельного насыщения, после чего конденсируется в росу.

Точка росы – это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в росу.

На приведённой диаграмме, Рис.1., представлено максимально возможное содержание водяного пара в воздухе в зависимости от температуры.

Рис.1. График температуры точки росы.
Максимально возможное содержание
пара в воздухе в зависимости от
температуры.

Отношение массовой доли водяного пара в воздухе к максимально возможной доле при данной температуре называется относительной влажностью, измеряемой в процентах.

Например, если температура воздуха составляет 20 °С, а влажность – 50%, это означает, что в воздухе содержится 50% того максимального количества воды, которое может там находится.

Как известно строительные материалы обладают разной способностью пропускать содержащиеся в воздухе водяные пары, под действием разности их парциальных давлений. Это свойство материалов называется сопротивление паропроницанию, измеряется в м2*час*Па/мг.

Кратко резюмируя вышесказанное, в зимний период воздушные массы, в состав которых входят водяные пары, будут проходить сквозь паропроницаемую конструкцию внешней стены изнутри наружу.

Температура воздушной массы будет уменьшаться по мере приближения к внешней поверхности стены.

Какие факторы оказывают влияние на точку росы?

На такой показатель, как точка росы влияние оказывают несколько факторов:

Один из главных — толщина стен помещения. Другой не менее важный — какие материалы применяются во время теплоизоляции стен строения. Также значимым является и температура. Она может различаться в зависимости от территории расположения строения. Температурный коэффициент на северных территориях будет отличаться от регионов, расположенных на юге.
Еще один важный фактор — это влажность. Если в воздушном пространстве содержится влага, то чем её больше, тем более высоким будет показатель точки росы.

Чтобы было точное представление о том, что такое точка росы и какое влияние на неё могут оказать различные факторы, рассмотрим этот фактор на примерах:

Неутепленная стена в помещении. В этом случае точка росы будет передвигаться. Происходить это будет под влиянием погодных условий вне помещения. Если погода на улице стабильная и нет резких колебаний температуры, то точка росы будет располагаться максимально близко к наружной стене. В этом случае негативного влияния на само помещение оказываться не будет. В том случае, если наступит резкое похолодание, то произойдет постепенное перемещение точки росы во внутреннюю часть стены. А это может привести к тому, что помещение будет насыщено конденсатом, вследствие чего произойдет медленное намокание поверхностей стен.

Стена, имеющая утепление снаружи. Точка росы здесь будет располагаться внутри стены в теплоизоляционном слое

Выбирая материал для утепления конструкций, необходимо обращать внимание на этот фактор и правильно подходить к расчету толщины теплоизоляционного материала.

Стена, утепленная изнутри. Здесь точка росы располагается между утеплителем и центром стены

Такой вариант не самый лучший, ведь если в наружном воздухе преобладает высокий уровень влажности, то при резком похолодании произойдет движение точки росы на стык между утеплителем и стеной. А это может отразиться самым негативным образом на стене. Прибегать к внутреннему утеплению конструкций владелец может лишь тогда, если внутри дома имеется эффективная система обогрева, которая в состоянии обеспечить один и тот же температурный режим в каждой из комнат дома.

В том случае, если при выполнении ремонтных работ в доме погодные условия не принимаются во внимание, то устранить проблему практически невозможно. Единственно правильное решение — убрать все, что было сделано, а потом провести все работы повторно, но уже правильно с учетом точки росы

Однако это приведёт к большим затратам для владельцев строения.

Точка росы в доме – что делать?

Итак, обещанный пример из собственного опыта. Я приобрел коробку кирпичного дома, которая была утеплена изнутри пенопластом. О чем думали те люди, которые строили эту коробку, остается только гадать. Благодаря такому утеплению получилась точка росы в доме, на внутренней поверхности несущих стен, между кирпичом и утеплителем.

В чем выразилась точка росы в доме, в каких негативных моментах?

Их было два. Во-первых, кирпичная стена изнутри была всегда сырая в небольшие плюсовые и минусовые температуры. В комнатах стоял затхлый запах, при вскрытии под всем пенопластом были большие очаги плесени.

Во-вторых, в минусовые температуры было невозможно нормально обогреть этот дом, кирпичная кладка была исключена из теплового контура дома, благодаря тому, что была отсечена от теплого воздуха помещений пенопластом.

Что я сделал, чтобы победить точку росы в доме?

Во-первых, был демонтирован весь пенопласт с внутренних поверхностей несущих стен.

Во-вторых, утеплитель был смонтирован снаружи и был оштукатурен по методике мокрого фасада.

И, в-третьих, вместо прежнего внутреннего утепления в 50 миллиметров, было установлено наружное утепление в 150 миллиметров.

При правильном утеплении — точка росы снаружи, в доме — тепло и сухо.

Что стало? Стало тепло, сухо и комфортно.

ФИНАЛЬНАЯ ЗАМЕТКА. Не делайте воздушную прослойку между несущей стеной и воздухом комнаты. Часто обшивают стены изнутри ГКЛ – это дешевле и быстрее, чем штукатурить. Однако в воздушном зазоре между ГКЛ и кирпичом образуются микросквозняки, которые препятствуют теплопередаче и прогреву внутренней части кирпичной кладки.

Я свои кирпичные стены изнутри заштукатурил самой обычной штукатурной смесью. Сверху теперь можно красить или клеить обои. Толщина обоев такова, что ими, как теплоизолятором, можно пренебречь.

Зависимость и определение

От чего зависит точка росы? В воздухе, окружающем нас, всегда находится определенное количество паров воды. Их количество определяет влажность воздуха. Используют два значения этого параметра – абсолютная и относительная. Абсолютная показывает какое количество воды в граммах находится в кубическом метре воздуха. Но для строительства более важна относительная влажность, определяющая какое процентное значение влаги от максимально возможного при заданной температуре, содержится в газе.

Относительная влажность – это основной параметр, который влияет на точку росы. Что это такое на практике? Относительная влажность может меняться даже без поступления или удаления паров из воздуха, а только от смены температуры. Например, зимний холодный воздух с параметрами -20 °C и 80% при попадании внутрь помещения и нагреве до +20 °C меняет свою относительную влажность до 4%. Хотя количество водяных паров в нем остается неизменным (0,5 г на 1 кг сухого воздуха)

Конкретное значение важности при разных параметрах воздуха определяют графически из I-d диаграммы влажного воздуха или из формул. Как рассчитать точку росы? Это также делают по диаграмме или формулам, но нагляднее позволяет оценить ее значение эта таблица:

%	°C
90	80	70	65	60	55	50	45	40	35	30
24,2	22,3	20,1	19,0	17,6	16,3	14,8	13,2	11,4	9,4	7,1	26
23,2	21,3	29,1	18,0	16,7	15,3	13,9	12,8	10,5	8,5	6,2	25
22,3	20,3	18,2	17,0	15,8	14,4	12,9	11,3	9,6	7,6	5,4	24
21,3	19,4	17,2	16,0	14,8	13,5	12,0	10,4	8,7	6,7	4,5	23
20,3	18,4	16,3	15,1	13,9	12,6	11,1	9,5	7,7	5,9	3,6	22
19,3	17,4	15,3	14,1	12,9	11,6	10,2	8,6	6,9	5,0	2,8	21
18,3	16,4	14,4	13,2	12,0	10,7	9,3	7,7	6,0	4,1	1,9	20
17,3	15,5	13,4	12,3	11,0	9,8	8,4	6,8	5,1	3,2	1,0	19
16,3	14,5	12,5	11,3	10,1	8,8	7,4	5,9	4,2	2,3	0,2	18
15,3	13,5	11,5	10,4	9,2	7,9	6,5	5,0	3,3	1,4	-0,6	17
14,4	12,6	10,5	9,4	8,2	7,0	5,6	4,1	2,4	0,5	-1,4	16
