Технология укладки плитки на пол на цсп

Характеристики цементно-стружечных плит

ЦСП имеет многослойную структуру, так как изготавливается методом прессования из мелких стружек, волокон древесины, цемента, пластификаторов. Это универсальный материал, который используется для разных строительных, ремонтных работ при любом климате для любой отделки. Она не обладает полным совершенством, но имеет массу достоинств:

Высокая стойкость к механическим воздействиям. Ее механическая прочность раза в 3 выше прочности ДСП.
Невосприимчивость к появлению плесени, грибков благодаря щелочной среде.
Способность противостоять влажности, критическим температурам.
Пожарная безопасность из-за присутствия в составе добавок, снижающих риск возгорания.
Продолжительный срок эксплуатации.
Удобный монтаж, легкость сверления, крепежа, порезки.
Нет потребности в дополнительном выравнивании – поверхность ровная, гладкая.
Экологичность – в составе натуральная древесина и цемент.
Хорошая шумоизоляция (до 30дБ).
Невысокая стоимость за счет простой технологии изготовления, при производстве исключено образование пустот, внутренних дефектов.

Из недостатков выделяют только два: при разрезании материала выделяется цементная пыль, а при монтаже доставляет неудобство большой вес плиты.

Учитывая характеристики материала, метод изготовления, становится ясно, почему популярна ЦСП, уложенная на деревянный пол.

Размеры устанавливаемых лаг

От правильного выбора размеров лаг для пола напрямую зависит его надежность. С длиной лаг все относительно просто: она, в зависимости от направления укладки пола, должна соответствовать длине или ширине помещения. Точнее, она должна быть на 25-30 мм меньше, чтобы избежать деформации во время температурных подвижек.

Размеры сечения лаг в зависимости от размера пролета.

Идеальный вариант установки лаг — их монтаж из целых брусков. Но иногда возникает ситуация, что длины бруска недостаточно для их установки. В этом случае пользуются сращиванием двух брусов. Сращивание выполняется вполдерева. Могут применяются оцинкованные накладки.

Такое сращивание не является особо сложным процессом, но при его выполнении нужно соблюдать 2 основных правила. Во-первых, под местом сращивания должна обязательно находиться какая-то опора — лучше опорный столбец, но подойдет и прочная подкладка. Во-вторых, если сращиваются две находящиеся рядом лаги, то их точки сращивания должны располагаться со смещением минимум в 1 м относительно друг друга. Если эти правила не соблюдать, то есть большой риск получить в этом месте недостаточную жесткость пола.

Сложнее обстоят дела с определением нужной толщины устанавливаемых лаг. Чаще всего для лаг используется брус прямоугольного сечения. Но при определенных обстоятельствах, например, обустройстве пола на втором этаже, в качестве лаг могут использоваться железные или железобетонные балки перекрытия.

Толщина (сечение) устанавливаемых лаг зависит от трех факторов: материала лаг, максимальной расчетной нагрузки на поверхность пола и размера пролета между двумя точками опоры лаг. Принято считать, что максимальная нагрузка на пол в жилом помещении не превышает 300 кг/м². При такой нагрузке на поверхность минимальная толщина лаг, в зависимости от длины пролета, должна составлять:

110х60 мм — при длине пролета в 2 м;
150х80 мм — при длине пролета в 3 м;
180х100 мм — при длине пролета 4 м;
200х150 мм — при длине пролета 5 м;
220х180 мм — при длине пролета 6 м.

Оптимальное соотношение высоты и ширины лаги.

Чтобы лаги выдержали давление, прямоугольный брус обычно ставят «на ребро», поскольку именно при таком способе монтажа получается максимальная жесткость устанавливаемого бруса при его минимальном объеме.

При использовании в качестве лаг для полового покрытия металлических или железобетонных балок их сечение может быть вполовину меньшим. Объясняется это просто: железные и железобетонные балки гораздо устойчивее к прогибам, чем деревянные.

Но следует понимать, что это минимальная толщина для лаг и для большей надежности никто не запрещает устанавливать лаги большего сечения. Такое увеличение толщины иногда бывает даже жизненно необходимым, например, при устройстве теплоизоляции, когда толщина слоя утеплителя превышает минимальную толщину лаг.

Сфера применения цементных плит

Когда выбирается ЦСП плита — применение для пола считается одним из лучших решений при обустройстве чернового основания под укладку отделочного покрытия. Дело в том, что для монтажа керамической плитки, ковролина и т.д. требуется абсолютно ровная основа.

Эти плиты по сравнению с бетонными стяжками или самонивелирующимися смесями позволяют сэкономить большую сумму денег на выравнивании чернового пола под монтаж финишной отделки. Листы этого материала имеют прочность не меньшую, чем у ОСП. Можно создавать полы из ЦСП по лагам своими руками, а также по бетонному основанию, по настилу из дерева.

При обустройстве сухой стяжки, если применить вместо ОСП цементные плиты, то может получиться долговечный и надежный черновой пол, более дешевый по стоимости. А поскольку они обладают повышенной влагостойкостью, их можно применять в санузлах и ванных комнатах.

Используя цементные плиты, получится не только выровнять черновое основание, но и уложить теплый пол на ЦСП под плитку. Одновременно следует заметить, что ОСБ не подходит для применения при обустройстве полов с подогревом.

Прессованные цементные изделия также применяют для отделки стен внутри помещений вместо гипсокартона.

Обустройство сухой стяжки

Слегка неровное основание можно выровнять при помощи цементных плит, зафиксированных специальным клеем. А вот для поверхности, у которой перепад высот превышает 6 сантиметров, лучше применить обустройство сухой стяжки. При этом использование ЦСП вместо ОСП позволит уменьшить финансовые затраты.

Крепление цементно-стружечных изделий производится на направляющие балки, между которыми помещают гранулированный материал. В качестве направляющих можно задействовать металлические профили, которые используют при монтаже гипсокартона, или древесные бруски. Так как для фиксации цементных листов потребуются саморезы, направляющие лучше делать из деревянных материалов требуемого сечения.

В зависимости от степени деформации основания оптимальной высотой сухой стяжки считают 7 -10 сантиметров. Главное ее преимущество заключается в небольшом весе и в существенных тепло – и звукоизолирующих параметрах. Улучшить эксплуатационные свойства позволяет сочетание ЦСП и заполнителя в форме гранул. Данный способ выравнивания поверхности следует задействовать в строениях, где имеются старые перекрытия в ветхом состоянии.

Выполняют укладку сухой стяжки поэтапно:

В первую очередь делают разбивку уровня финальной отделки пола на стенках помещения.
Затем на основание помещают изоляционный материал в два слоя. Обычно используют пленку из полиэтилена.
Вдоль стен по периметру комнаты у пола фиксируют демпферную ленту.
Потом монтируют направляющие балки с промежутком, равным длине правила, но не больше 50 сантиметров. Их закрепляют на основании с помощью дюбелей с саморезами и регулируют в соответствии с уровнем.
Верхнюю часть балок располагают ниже уровня чистовой поверхности на высоту, которую имеет напольное покрытие.
Между направляющими элементами раскладывают сыпучий материал, например, керамзит. Его трамбуют, разравнивая по балкам при помощи правила.
Дальше приступают к монтажу ЦСП. Их применение позволяет улучшить тепло- и звукоизоляционные свойства пола.

Плиты фиксируют саморезами к балкам, соблюдая шаг, равный 10-15 сантиметрам. Теперь можно приступить к финишной отделке пола.

Полезные советы

Для достижения лучшего результата можно воспользоваться некоторыми рекомендациями:

Монтаж ЦСП на пол наиболее актуален при укладке плитки: в этом случае достигается самое качественное сцепление.
Перед использованием материал лучше выдержать в помещении в течение суток. Это позволит исключить возможные погрешности.
Если работы проводятся по «мокрой» стяжке, то следует дождаться ее полного просыхания.
Процедуры лучше осуществлять с помощником, особенно при использовании толстых плит.

При условии правильного выполнения всех работ поверхность будет отличаться повышенной надежностью.

Мир устроен таким образом, что постоянно создаются новые материалы и оборудования, полностью замещающие устаревшие изобретения. Такие параллели можно проводить ко многим современным строительным материалам, которые успешно вытесняют своих старых конкурентов.

К таким нововведениям следует отнести и плиты ЦСП для пола, которые отлично используются вместо стяжки из цементно-песочного раствора в качестве чернового напольного покрытия, особенно в деревянных и каркасных домах.

Варианты устройства системы теплый пол по деревянным лагам

Укладка системы с водяным подогревом в деревянных домах производится либо на лаги, либо на черновое основание. Зачастую, теплый пол кладут по деревянным перекрытиям по финской технологии. У нас этот метод называют методом сухой стяжки: вместо раствора, в который укладывается система, тут используют пластины ГВЛ.

Перед укладкой теплого пола по деревянным лагам стоит проверить их на наличие повреждений

Существует несколько вариантов монтажа теплого пола по дереву:

Трубы укладываются в фабричные пластины (например, отражающие, с пазами для трубопровода), которые крепятся поверх лаг. Сверху настилается утеплитель и финишное покрытие.
Трубы укладываются непосредственно на лаги в пропилы, расположенные согласно схеме укладки. Просветы между лагами заполняются утеплителем, сверху кладется фанера и финишное покрытие. Недостаток технологии – воздушная прослойка между фанерой и трубами, которая ухудшает теплопроводность.
Трубы кладутся на утеплитель (полистирол) между лагами. Пространство между элементами засыпается либо сухим песком, либо гипсом.
Трубы укладываются на плиты с бобышками, которые стелятся вровень с лагами на фальшпол. В лагах делаются прорези для укладки системы по всему периметру без прерываний. Поверх стелется отражающий твердый материал (например, металлические листы) и финишное покрытие.
Между лагами кладут утеплитель, а на него – фанеру. Из листов ДСП вырезаются рейки с закругленными углами, которые укладываются на фанеру. Трубы укладываются в пазы между рейками фанеры.
Этот способ похож на предыдущий вариант, только вместо реек из фанеры туту используется доска в 5 см толщиной и шириной, одинаковой с шагом трубы. В паз под трубу для сохранения тепла укладывается фольга.

На основе предложенных вариантов можно создать свой способ укладки системы с водяным подогревом по деревянным балкам, который будет соответствовать вашим пожеланиям, финансовым возможностям и умениям. Главное, чтобы принцип работы пола оставался неизменным.

Теплый пол на деревянном основании

Более доступным способом монтажа пола с водяным подогревом на деревянном основании является установка настильным способом. Главным достоинством этого варианта является то, что основание для установки системы не нужно разбирать: теплый пол раскладывается на отслужившей основе.

Для укладки теплого водяного пола на деревянное основание следует приобрести специальные металлические изделия, в которые вставляются трубы

Перед укладкой необходимо провести расчеты требуемой длины и шага труб. Для этого можно воспользоваться либо услугами специалиста, либо онлайн-калькулятором.

Самым простым способом укладки является змейка. После того, как были проведены расчету, нужно будет разметить пол, начиная от стен и продвигаясь к центру помещения. По наметке будет происходить укладка труб отопления и направляющих из ДСП.

К черновому полу направляющие можно крепить с помощью саморезов или гвоздей. При этом, как и в предыдущем случае, направляющие должны иметь закругленные концы для поворота труб. Для повышения теплоотдачи можно обернуть фольгой трубы отопления.

В качестве напольного покрытия строители советуют выбирать материалы, не содержащие формальдегид.

Статья по теме: Труба для теплого пола: какая лучше, советы эксперта

Использование плиты для устройства пола

Из-за своих характеристик ЦСП заменяет бетонную стяжку, поскольку проще укладывается.
Такое полотно благодаря способности выдерживать большие нагрузки прослужит долгие годы.
Изделие выбирают по толщине, обязательно обращая внимание на проходимость помещения.
ЦСП применяют для отделки внутри, снаружи помещения, но особой популярностью пользуется для выравнивания пола. ЦСП используют в комнатах с повышенной влажностью.

Полы из ЦС плит применяются для обустройства трехмерного пола, так как в этом случае требуется надежный черновой пол.
Применяют для укладки «теплых полов», в которых сочетается ровная поверхность и теплоизоляция.

Отличный способ для монтажа ЦСП – на лаги деревянного пола. Чтобы сохранить положительные качества материала, надо соблюдать правила укладки.

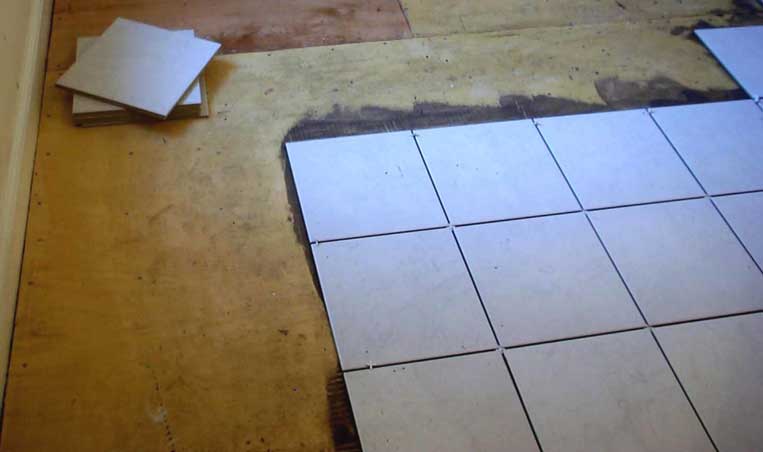

Как положить плитку на фанеру. Укладка плитки на фанеру своими руками

Остановимся немного на рекомендациях по выбору клея, после чего перейдем непосредственно к вопросу о том, как положить плитку на фанеру.

В данном случае рекомендуется использование клеевых смесей, которые отличаются повышенным уровнем эластичности поскольку дерево подвижный материал. Именно в этой ситуации такая смесь наиболее оптимальна, поскольку фанера может несколько трансформироваться под нагрузкой от плитки. А кроме того такой материал плохо переносит влагу и перепады температур.

Наилучшим вариантом станет полиуретановый клей, который часто применяется при укладке паркета. Именно такая смесь станет наиболее эффективной.

Еще одним преимуществом станет то, что уже через час по такому покрытию можно будет ходить. Что обусловлено небольшим сроком схватывания.

Еще одним хорошим вариантом становятся смеси на основе силана. Такой клей рекомендуется использовать во влажных помещениях, поскольку он легко схватывается даже под воздействием влаги. При этом эту же влагу полностью удаляет с поверхности.

Благодаря использованию такого типа смеси плитка ляжет как нельзя лучше, а швы получатся гибкими и эластичными, что очень важно

Почему стоит выбрать водяной теплый пол под деревянные полы

При устройстве водяного пола не используется тяжелая бетонная стяжка. Поэтому такая система идеально подходит для обустройства домов из бруса, легких модульных домов, квартир на первом этаже с газовым автономным отоплением (пол не советуют ставить выше первого этажа во избежание проблем, связанных с протечками).

Среди преимуществ водяного теплого пола стоит отметить эффективность и длительный срок службы

Благодаря теплоносителю, система имеет массу преимуществ:

Позволяет снизить расход электроэнергии на обогрев апартаментов на 25-30%. В комнатах с высокими потолками это значение может доходить до 50%.
Пол является абсолютно безопасным для здоровья человека

А благодаря скрытым элементам, такой системой нельзя обжечься или травмироваться, что крайне важно для семей с детьми.
Выглядит эстетически привлекательно. Отсутствие коллекторов, радиаторов и т

д. при монтаже является неоспоримым преимуществом систем и позволяет вписать ее в любой интерьер.
Имеет длительный термин эксплуатации. При использовании качественных материалов и добросовестном монтаже, водяной пол может прослужить без необходимости ремонта более 50 лет.

Подогрев пола осуществляется равномерно по всей площади, создавая наиболее комфортные условия. Управление системой выполняется при помощи компактного термостата.

Статья по теме: Рассматриваем все свойства ГФ 021 и других подобных смесей

Крепление ЦСП с помощью шурупов

Отверстия для шурупов рекомендуется просверлить предварительно с углублениями для их головок диаметром в 1,2 раза больше, чем диаметр шурупа. Для крепления плит без предварительного сверления отверстий можно применять только шурупы-саморезы, с упроченным острием и потайной головкой, снабженной лезвиями для образования углубления под ее размеры.

Например, шурупы-саморезы немецкого производства компании Eurotec. Шурупы Eurotec Paneltwistec с потайной головкой из голубой оцинкованной стали имеют режущие кромки на нижней части для зинковки.

Оцинкованное покрытие предотвращает коррозию, тем самым окрашенная поверхность ЦСП защищена от проявления ржавчины. Шурупы имеют шлиц TX 15. Этот шлиц способен передавать большой момент вращения без деформации биты и инструмента. Шурупы предлагаемого размера подходят для крепления ЦСП толщиной 8, 10 и 12 мм. Шурупы Eurotec Paneltwistec Вы можете приобрести у наших дилеров.

Для крепления плит к конструкции возможно использование шурупов, предназначенных для гипсокартонных плит. Размер шурупов выбирается из условия, чтобы длина защемленной части была не менее двух толщин листа ЦСП и не менее 10 диаметров шурупа (см. п. 5.1). Расстояние между шурупами выбирается по схеме, описанной в п.5.1. Для профессионального крепления рекомендуется применение шуруповертов с пневматическим или электроприводом.

Минимальный размер гвоздей и шурупов в зависимости от толщины ЦСП и диаметра нагеля

Диаметр, мм	Толщина ЦСП, мм
8 мм	10 мм	12 мм	16 мм	20 мм	24 мм	36 мм
2,5	35	35	40	50	—	—	—
3	40	40	45	50	60	—	—
3,5	—	45	50	55	60	75	—
4	—	—	—	60	60	75	110
4,5	—	—	—	65	65	75	110
5	—	—	—	70	70	75	110
5,5	—	—	—	—	75	80	110
6	—	—	—	—	—	85	110

Для обеспечения технологически правильного крепления ЦСП необходимым требованием является соблюдение шага между крепежными элементами расстояний между ними и краями плит.

Крепление ЦСП к каркасу

1 — деревянный брус; 2 — ЦСП; 3 — стальная стойка; 4 — шуруп; d — длина шурупа

Примечание:
при использовании обычных шурупов отверстия для них просверливают размером, равным 1,2 диаметра винта; рекомендуется выполнять углубление для потайной головки.

Как сделать теплые полы на деревянный пол

Рассмотрим подробнее один из вариантов укладки пола на лаги. Для того, чтобы конструкция вышла прочной, перед укладкой необходимо удостовериться в надлежащем состоянии лаг. Так лаги должны быть располагаться с дистанцией в 60 см, а само дерево должно быть без видимых повреждений.

Статья по теме: Правильное заземление в частном доме

Теплые водяные полы можно укладывать на любое деревянное покрытие

После того, как лаги были проинспектированные, можно начинать укладку теплого пола. Для начала необходимо уложить черновой пол под лаги или фальшпол между ними (если нет другой возможности). Далее следует уложить гидроизоляционный материал, а после – слой теплоизоляции (минвату, полистирол и т. п.). Потом на лаги укладывают половую доску.

Сначала следует уложить полосы у стен, затем – по всей площади помещения. На доски советуют уложить отражающие пластины или фольгу, для сохранения тепла. Далее укладываются трубы, стелется фанера и финишное покрытие. На фанеру можно будет уложить ламинат, линолеум, плитку или просто настелить ковролин различных цветовых решений и фактуры (для деревянного дома подойдут натуральные цвета покрытия, например, «жгучая брюнетка», «спелая вишня»).

Характеристики цементно-стружечных плит

Полученный в ходе прессования материал объединяет в себе лучшие качества ГВЛ, ОСБ, ДСП и ДВП, а именно:

Многослойная структура позволяет добиться высокой прочности материала, что делает ЦСП похожей на OSB. Прочность этих плит намного выше, чем у ГВЛ.
Ровная и гладкая поверхность плит не нуждается в дополнительном выравнивании перед укладкой напольного покрытия. Этим качеством цементные плиты очень напоминают ДСП, ОСБ и ГВЛ.
Экологическая чистота материала позволяет использовать его для любых внутренних работ. Однако в отличие от OSB и ДСП он имеет более доступную цену.
ЦСП отличается невысокой горючестью. Это его главное преимущество перед ДВП, ДСП и ОСБ.
Материал устойчив к температурным перепадам и агрессивным средам. Эта особенность делает его эксплуатационные качества выше, чем у ДВП, ДСП и ГВЛ.
Поскольку цементные плиты имеют щелочную среду, они не подвержены гниению и порче насекомыми, чего нельзя сказать о ДВП и ДСП.
Плиты отличаются высокой влагостойкостью. Именно поэтому они намного лучше ДВП и гипсокартона, которые не рекомендуется использовать в местах с повышенной влажностью.
Коэффициент шумопоглощения цементных плит намного выше, чем у гипсокартона и ДВП.
ЦСП имеют приемлемую цену благодаря простой технологии производства, чего нельзя сказать о ОСБ.
Морозостойкость цементных листов, как и ОСБ, позволяет вести укладку в домах без отопления. Этим качеством материал намного превосходит ГВЛ и гипсокартон.
По шумоизоляционным характеристикам плиты лучше ГВЛ и ОСБ.

Хоть ЦСП значительно превышает по своим техническим характеристикам гипсокартон и другие подобные материалы, у него всё же есть недостатки. К ним можно отнести следующее:

- Плита весит больше, чем ОСП, поскольку в составе есть цемент. Это создаёт трудности при монтаже в сравнении с более лёгкими плитами OSB.
- При резке ЦСП образуется много пыли. Этим она очень напоминает гипсокартон, но его, в отличие от цементных плит, можно не пилить, а резать. В этом случае OSB превосходит по характеристикам цементный материал, поскольку не пылит при резке.

Подготовка к проведению покрытия пола плитами

Для укладки материала на деревянный пол понадобится черновой пол (старый деревянный), утеплитель, материал пароизоляции, листы ЦСП. До укладки ЦСП оборудуют основание, укладывают лаги, а для выполнения работ требуется подготовить инструмент:

ножовку;
капроновую леску;
карандаш, фломастер, линейку;
гвозди, дюбели, саморезы;
дрель;
шифмашину.

Понадобятся следующие материалы: брус, антисептик, шпаклевка.

Основание для лаг

Основание (грунтовое, железобетонное) для укладки пола должно быть прочным. В частном доме на открытом грунте первоначально проводят выравнивание поверхности, устраивают песчано-гравийную подушку слоем 20 см, которую хорошо утрамбовывают.

Опоры для лаг выкладывают на земле в виде кирпичных столбиков, внутрь которых заливают цементный раствор. Расстояние между опорами (0,5-1 м) зависит от бруса, используемого для лаг. Чтобы улучшить гидро- и теплоизоляцию, настилают гидроизоляционный материал, например, толстую полиэтиленовую пленку. Ее укладывают с напуском на стенки.

Бетонный настил проверяют уровнем по горизонтали. Пол считают пригодным, если отклонение составляет не больше 3 см, а перепады устраняются за счет подкладывания прокладок.

Если есть серьезные неровности, то делают стяжку, иначе черновой пол будет нестабильным и приведет к деформациям, порче декоративного покрытия. Мелкие трещинки, ямки шпаклюют, заделывают цементным раствором.

Монтаж лаг под плиты

Лаги для монтажа ЦСП

Первым делом надо выбрать лаги. Влажность дерева не должна превышать 25%.
Если брус монтируют на бетонную стяжку, то подходит сечение 5 × 5 см. Чаще всего лаги изготовляют из ели, сосны. Лаги большей толщины устанавливать нецелесообразно, поскольку это забирает высоту комнаты.
Каждую лагу обрабатывают антисептиком. Особенно актуальна эта процедура, если устанавливают лаги на грунт.

Брус устанавливают горизонтально у противоположных стен, выравнивают по уровню. По ним набивают остальные лаги с шагом 50 см – это приемлемое расстояние для монтажа стружечных материалов.
Такой же шаг используют для креплений ребер поперечной обрешетки. Фиксируют материалы саморезами, дюбель-гвоздями. Между бетоном и лагой укладывают кусочки фанеры, что придает прочность.
Укладывают утеплительный материал, используя подходящий материал: пенопласт, минвату.

На установленные лаги укладывают цементно-стружечные листы.

Подготовка, резка ЦСП

До укладки листов на пол листы цементно-стружечного материала предварительно подготавливают:

Пол из ЦСП по лагам настилают, распределяя листы толщиной 1-1,5 см по периметру помещения.

Проведение разметки

Там, где плита не вмещается полностью, на материал наносится отметки фломастером в местах обрезки.
Резка листов проводится болгаркой с алмазным диском.
При разрезании плиты ножовкой на части проводится борозда ножовочным полотном по разметке.

Плита располагается надрезом вниз, коленом упираются в большую часть листа, а за меньшую медленно тянут на себя – часть плиты при надавливании отламывается в нужном месте.
Разрезанные плиты обрабатывают грунтовкой на водной основе со всех сторон.
При наличии отверстия на поверхности, например канализационного, проводят следующие действия: наносят солидол на край отверстия, кладут лист ЦСП и надавливают. По полученному отпечатку вырезают отверстие в плите.
После раскроя плит и расположения на плоскости пола без пропусков, их нумеруют, чтобы не ошибиться при укладке.
