Мангал из газового баллона своими руками: инструкция и особенности

Типы мангалов

К наиболее простому варианту относится открытая жаровня, у которой отсутствует крышка и многие функциональные возможности. Однако при желании, можно соорудить более сложную многофункциональную жаровню.

Барбекю

У баллона частично отрезают боковую стенку, фиксируют петли. Получается своеобразная печка с дверцей истопного отсека. Внутрь помещают металлическую сетку, предназначенную для раскладывания приготовляемых продуктов.

Гриль

Фактически, это та же барбекюшница, но оснащенная крышкой. Это позволяет продукты жарить, коптить, запекать. Благодаря крышке, в каждой части баллона сохраняется одинаковая температура.

Мангал

Классический мангал отличается от барбекю прямоугольной формой. Учитывая округлую конструкцию баллона, все печки, сделанные из него, считаются мангалами с барбекю одновременно. Все зависит от инструмента, который будет размещаться над углями: шампура или решетка.

Коптильня

Отличается наличием отдельно расположенной топки и абсолютной герметичностью. У баллона отрезают половину днища, к образовавшемуся отверстию приваривают топку, которую сооружают из трубы соответствующего диаметра. Вверху приваривают кусок трубы для выведения дыма. Перед использованием, такую коптильню необходимо прокалить не менее двух раз.

Смокер

Относится к наиболее сложному сооружению, в котором совмещаются функции жаровен всех перечисленных видов. Для изготовления придется использовать 2 баллона разных размеров. Внимательно изучив чертежи различных конструкций, нужно выбрать ту, которая подойдет для конкретного случая.

Как правильно резать баллон?

Почти всегда внутри металлической емкости остается какая-то часть жидких углеводородов, именуемых газолином. Опасность заключается в том, что при остатке этого вещества жидкость может мгновенно испариться, увеличивая риск разрыва баллона. Поэтому перед резкой металла необходимо удалить из внутренней емкости газолин и прочие газы, а также не дать кислороду проникнуть изнутри к месту разреза!

Выполняется все перечисленное следующим образом:

1. При помощи ударной нагрузки и рожкового ключа выкрутите вентиль, позволив тем самым остаткам пропана выветриться наружу.
2. Наполните газовый баллон водой, оставив в таком положении на пару суток. Вода за это время растворит жидкие углеводороды. При желании можно использовать мыльную воду.
3. Вылейте воду, после чего повторно залейте емкость. Прочно прикройке отверстие каким-нибудь уплотнителем, после чего начните резать металл по схеме.

По опыту многих мастеров можно сказать, что далеко не все с первого раза могут открутить вентиль, поскольку за много лет он прочно «прилипает». Конечно можно воспользоваться кувалдой, но и она, как правило, не всегда помогает. Существует более простой, хотя и требующий большего терпения метод заполнить баллон водой: открутите лишь кран-буксу, ниже которого находится 8-миллиметровое отверстие. Сквозь него спокойно наполните емкость водой при помощи капельницы, после чего разрежьте баллон.

Во время распила вода польется наружу – продолжайте пилить металл как обычно. Поскольку запах газолина сложно назвать приятным, то выполнять работы своими руками рекомендуется в дали от жилых построек на открытой местности. По идентичной причине же стоит позаботиться о наличии респиратора с газовой защитой! Получившиеся детали нельзя сразу использовать для сборки мангала, необходимо вначале прокалить составляющие на костре, дабы избавиться от грязи, накопившейся внутри.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Подготовка

Какую бы конструкцию мы для себя не выбрали, а все в любом случае начнется с того, что баллон нужно избавить от остатков газа и разрезать в соответствии с чертежами.

Итак, берем обычный 50 литровый баллон из-под горючего газа пропана, и смотрим на объект уже не с позиции его применения по прямому назначению, а с оценкой того, что и как из него может получиться в процессе вмешательства в его структуру болгарки, сверл, сварочного аппарата и прочих инструментов. И, конечно же, первоочередной задачей является избавление от остатков газа, находящихся в баллоне.

Не стоит доверять людям, которые говорят, что баллон пуст. Концентрации газа даже в «пустом» баллоне наверняка хватит, чтобы при контакте с искрами разорвать эту металлическую оболочку на части, попутно причинив незадачливому создателю мангалов массу увечий. А потому, все же, отвинчиваем кран полностью. На старом баллоне штуцер может отказаться прокручиваться наотрез, а потому придется срывать «прикипевший» металл подручными средствами. Самое первое, что можно сделать, это попытаться сорвать его одновременно налегая на рожковый разводной ключ и постукивая вдобавок по свободному месту его рукоятки молотком.

Если это не помогло, следует прибегнуть к помощи теперь уже разводного водопроводного ключа, на более длинные сведенные рукояти которого можно одеть в качестве рычага длинную металлическую трубу.

Перед таким усилием никакая резьба не устоит, главное закрепить баллон, чтобы он не проворачивался вместе с ключом, посредством упорного уголка.

Также для того, чтобы отвинчивание пошло более гладко, можно смочить место, где резьба крана соприкасается с баллоном, «ВэДэшкой», подождав после часика два и дав жидкости подействовать.

Затем емкость необходимо наполнить водой, чтобы она без остатка вытолкнула все горючие газы из баллона. Проделав такую манипуляцию можно быть на 100% уверенным, что в процессе резки вы не улетите на вашем потенциальном мангале на Луну.

Как только емкость наполнена, воду сливать сразу не рекомендуется. Вместо этого следует ввинтить кран на место и приступить к разметке корпуса.

Делается это следующим образом. С одной из сторон баллона уже имеется заводской продольный шов, который в данном случае будет служить нам своеобразным маяком. Замерив полную длину окружности делим ее пополам и ставим отметки на половине ее, то есть на противоположной маяку стороне. После отмеряем от нее еще 8 см в сторону маяка, это и будет отметка, по которой следует отмечать крышку емкости. 8 см мы добавляем затем, чтобы емкость была более глубокой, могла вместить больше углей, а мясо не подгорать на малой высоте.

После этого можно брать болгарку и вырезать ту часть корпуса баллона, которая отныне превратится в своеобразную крышку мангала

При этом стоит обратить внимание, что резать нужно не по самому шву, а рядом с имеющимся швом, иначе можно повредить внутреннее стальное кольцо, которым скрепляется конструкция. Край кольца будет необходим, чтобы держать крышку навесу, то есть, чтобы та не проваливалась вовнутрь мангала. На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас

Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости

На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас. Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости.

Теперь можно удалить штуцер, обрезов его вровень с корпусом.

После можно при помощи шлифовального круга зачистить место от заусенцев.

Далее порядок работы будет зависеть от того, каков будет функционал мангала. В частности, можно расширить его функциональность до уровня коптильни, о чем мы поговорим по завершении обзора разнообразных моделей простых мангалов.

Инструменты и материалы

Перед тем как начать создание самодельного мангала из баллона, нужно запастись необходимыми инструментами, а именно:

1. Дрелью.
2. Угловой шлифовальной машиной (болгаркой).
3. Сварочным аппаратом.
4. Металлической щеткой.

Что касается материалов, то главным является газовый или фреоновый баллон. Лучше всего брать емкость с объемом, равным 50 л. Короткий баллон будет создавать сложности с переворачиванием углей. Не стоит брать емкость с большим количеством ржавчины, поскольку сделать из нее хороший мангал не получиться. Также нужно будет иметь:

1. Металлическую трубу (диаметр 80 мм. и более). Из нее получится дымоход.
2. Алюминиевые заклепки.
3. Болты с гайками.
4. Петли.
5. Ручку крышки.
6. Профильную трубу размером 50х50 мм. Можно и с меньшим сечением.
7. Огнестойкую краску.
8. Элементы, напоминающие части паровоза.

Подготовка инструментов и материалов

Чтобы работа пошла быстро, необходимо позаботиться о наличии необходимых инструментов и материалов. Для изготовления мангала нам понадобятся:

1. Сварочный аппарат.
2. Болгарка.
3. Несколько струбцин.
4. Металлическая труба.
5. Электродрель.
6. Плотные листы металла для добавления прочности конструкции.
7. Алюминиевые заклепки.
8. Петли для крышки.
9. Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

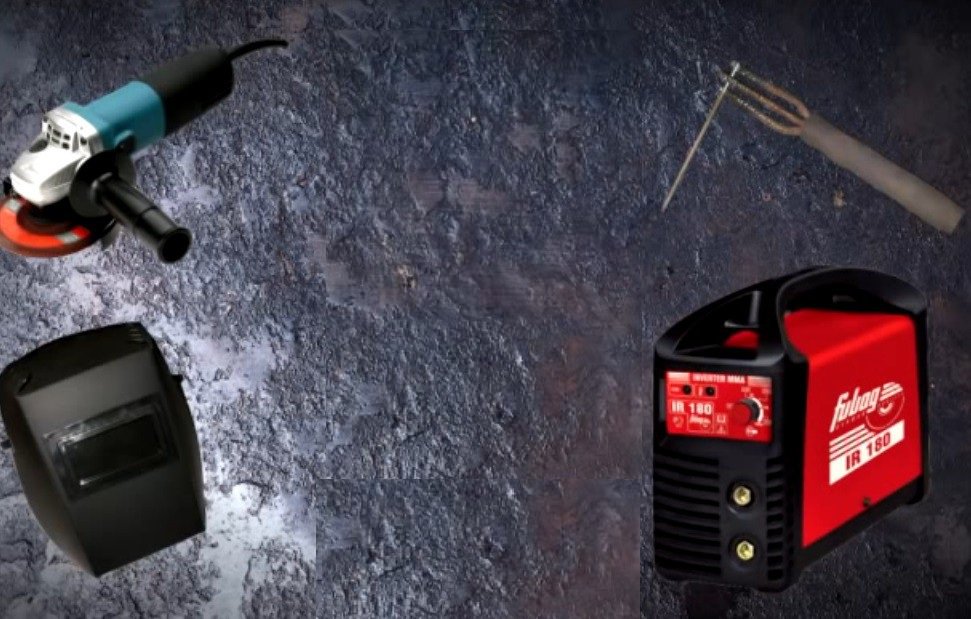

На фото изображены основные агрегаты для изготовления мангала.

ВАЖНО! Безопасность должна стоять на первом месте, поэтому распиливание баллона может проходить только тогда, когда из него вышел весь газ.

Выполняется удаление газа просто: баллон переворачиваем верх дном и скручиваем вентиль. Газ тяжелее воздуха, поэтому в таком положении он будет выходить интенсивно. Чтобы видеть, идет процесс или нет, нужно намылить отверстие клапана. Если появляются пузыри, значит, газ выходит – ждем завершения. Для уверенности в конце баллон можно полностью заполнить водой, чтобы она смыла последние остатки газа.

Как безопасно разобрать баллон

Подготовительным этапом создания самодельного мангала является разборка старого металлического баллона и приобретение всех необходимых инструментов. Прежде чем начать резку корпуса будущего мангала, необходимо проследить, чтобы внутри не осталось газа и газолина. Газолин – это особая смесь углеводородов в жидком виде, которая остается в емкости. Как провести эти работы безопасно:

Для начала необходимо с особой тщательностью осмотреть корпус баллона на присутствие коррозии, ржавчина и предмет пригодности к использованию в качестве мангала.

Помните о том, что остатки пропана внутри могут привести к неприятным последствиям. Поэтому при вскрытии баллоне нельзя использовать болгарку, нельзя допустить возникновение искры от инструмента. При малейших вспышках емкость может взорваться.

Сначала баллон следует промыть

Максимально осторожно при помощи гаечного рожкового ключа откручиваем вентиль, чтобы стравить газ.

Когда остатки пропана полностью испарятся и выветрятся, кладем баллон на бок, чтобы избавиться от конденсата.

Затем аккуратно отпиливаем вентиль, периодически поливая его холодным мыльным водным раствором.

К месту среза присоединяем шланг и наполняем полностью баллон водой. Емкость немного встряхиваем, чтобы обеспечить растворение жидких углеводородов на всей внутренней поверхности.

Оставляем баллон на сутки, затем сливаем всю воду вдали от дома и жилых объектов

Как сделать разборку емкости для мангала из газового баллона безопасно, показано на видео.

[youtubehttps://www.youtube.com/watch?v=XYhuPKl63Bc]

Какие инструменты и материалы нам нужны:

1. Дверные петли для крепления крышки.
2. Разводной рожковый ключ.
3. Труба из металла для дымоотвода.
4. Молоток с отверткой.
5. Струбцины.
6. Электрическая дрель.
7. Аппарат для проведения сварочных работ.
8. Болгарка.

Мангал из газового баллона своими руками: видео и пошаговая инструкция

Инструменты:

• ножовка по металлу;
• газовый ключ;
• болгарка и несколько дисков;
• рейки для опоры;
• сварка;
• дополнительные материалы и комплектующие – ручки, петли, саморезы, вода и чистящее средство, жаростойкая краска, рулетка, мел.

Перед резкой газовый баллон стоит очистить от одоранта

Не забывайте о защите: приготовьте перчатки, очки и маску для сварки.

Внимание! Настоящая инструкция носит ознакомительный характер. Сомневаетесь в собственных силах – доверьте самую грязную работу профессионалам

1.   Выкачиваем газ

Прежде всего открутите вентиль до конца, чтобы выпустить остатки газа. Следить за его выходом удобнее всего, намылив выходное отверстие.

Далее нужно снять кран. Иногда это можно сделать с помощью разводного ключа и смазки. Не поддается? На вентиле могут быть шпильки, которые его удерживают. Они снимаются пассатижами.

Сняв вентиль, Вы увидите выходное отверстие. Наполните через него баллон водой с помощью тонкого шланга. Наливайте под самый верх.

Можно резать баллон прямо с водой – газа в емкости уже нет. Однако перед резкой стоит очистить баллон от одоранта – вещества, придающего газу запах. Эта отдушка выветривается очень долго. Ее можно деактивировать, промыв емкость жидким мылом или стиральным порошком и залив водой с добавлением любого окислителя – персоли, хлорки, нашатырного спирта.

Начинайте пилить баллон с продольного среза и ведите болгарку по касательной

После промывки баллон должен постоять несколько дней – чем дольше, тем лучше. После этого его можно резать, спиливая кран полностью.

Следует отметить, что баллон может долго пахнуть даже после очистки. В таком случае нужно прожечь уже готовый мангал в огне – запах исчезнет.

2. Вырезаем и придаем форму крышке

Начинайте пилить баллон с продольного среза и ведите болгарку по касательной. Толщина стенок баллона – всего 3-4 миллиметра. Отступите от боковых швов на дне баллона 1–2 сантиметра, иначе придется резать место спайки, а толщина металла здесь гораздо больше.

3. Устанавливаем крышку на мангал

Чтобы крышка держалась плотнее, к ее краям привариваем металлические полоски.

Петли привариваем таким образом, чтобы крышку можно было снять.

Советуем вначале определить положение петель, и лишь затем собирать всю конструкцию.

4. Привариваем ножки

Ножки жаровни делаем из металлических профилей. Подбирайте их длину под свой рост – в диапазоне от 60 до 80 сантиметров.

Делая мангал из газового баллона своими руками, не забудьте о столике. Очень удобны съемные столики на небольших крючках.

6. Делаем дымоход

Прорезаем в боку отверстие, соответствующее диаметру трубы. Привариваем дымоход изнутри к стенкам жаровни. С помощью дрели с большим сверлом можно сделать отверстия для тока воздуха по бокам ниже шампуров – как на мангалах заводского изготовления.

Схема мангала из газового балонна

7. Украшаем мангал-коптильню из газового баллона

Как видите, мангал-коптильня из газового баллона своими руками собирается довольно легко. Остается только добавить пару завершающих штрихов – с декоративными элементами коптильня будет выглядеть более представительно и солидно. На крышку устанавливаем массивную ручку из металла с деревянной плашкой. Из гнутых прутьев можно сделать орнамент и приварить к стенкам. Можно нарисовать узор светлой краской или серебрянкой. Но перед окрашиванием не забудьте пройтись по стенкам грубым наждаком и напильником, уберите все заусенцы.

Прокалите шашлычницу. Когда она остынет, нанесите темную аэрозольную краску с пометкой «термостойкая». Со временем в некоторых местах краска слезет. Но поверхность успеет покрыться толстым слоем сажи и нагара, защищающим от ржавчины.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;
• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

Наглядные инструкции

Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант — просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.

Проще всего разрезать баллон пополам и использовать как обычный открытый мангал

Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв.

Разделка баллона

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

Так выглядит разрезанный баллон — заготовка для мангала

Ножки мангала

Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.

Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты

Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.

Установка крышки и ручки

Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.

Закрепите на мангале крышку с помощью приваренных дверных петель

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.

Выбирайте для мангала удобные термостойкие ручки

Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».

Сборка

1. Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.

   Корпус мангала нужно укрепить, чтобы в последствии жаровня не деформировалась

2. В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.

   Проделайте в днище мангала отверстия

3. В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.

   Вмонтируйте трубу для вывода дыма

4. Если вы не прикрепляли внутрь уголок, при помощи болгарки можете сделать в боках основы прорези, в которые будут устанавливаться шампуры.

Сделайте болгаркой прорези в стенках баллона для шампуров

Мангал из газового баллона своими руками по шагам

Первая и обязательная часть работ – это стравливание остатков газа из баллона и его промывка. Сделать это необходимо даже в том случае, если баллон достался покупателю уже без вентиля и вскрытый.

Подготовка баллона

Проверить наличие газа в емкости несложно. Достаточно нанести мыльный раствор на выходное отверстие и последить – образуются ли пузыри при открытом вентиле.

Удаление конденсата

Все работы ведутся на открытом воздухе или хотя бы в большом, хорошо проветриваемом помещении. Вентиль откручивается гаечным ключом, после чего из перевернутого баллона сливается весь конденсат. После этого необходимо промыть емкость водой и просушить.

При отсутствии специального оборудования проще всего промыть баллон с помощью тонкого шланга (диаметр около 5 мм) и канистры с водой. Шланг заправляется в отверстие баллона, открывшееся после скручивания вентиля, второй конец вставляется в канистру (бутыль). Далее емкость с водой ставится на 0,5…1 м выше баллона, и вода самотеком переливается в нужное место. Поскольку объем баллона обычно выбирается 40…60 л, канистру или бутыль придется неоднократно наполнять.

После полного наполнения емкости вода вытесняет газ, но теперь ее необходимо удалить из баллона. Вытекать самотеком она будет долго, поэтому лучше использовать компрессор с продувочным пистолетом и тот же тонкий шланг. Заправляем шланг, подключенный к компрессору, внутрь баллона, немного качаем и быстро убираем пистолет вместе с шлангом. Вода выливается фонтаном.

При необходимости можно повторить закачку воздуха.

Еще один важный момент: если используется баллон из-под природного газа или пропана, в нем может надолго сохраниться неприятный характерный запах. Поэтому в жидкость для промывки лучше сразу добавлять нейтрализаторы запаха. Подходит 9% уксус, марганцовка (марганцево-кислый калий, разведенный до бледно-розового цвета и полного растворения кристаллов), жидкость для мытья посуды.

Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.

Разметка

Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.

Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.

Можно сразу же наметить места сверления или прорезания отверстий под шампуры, но это проще сделать при уже готовом вырезе под крышку.

Места для петель, ручек, крепления ножек или опор также лучше намечать уже после вырезания отверстия под крышку.

Разрезка баллона

Эта работа выполняется болгаркой с диском по металлу. Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.

На этом фото показан уже обрезанный баллон с прорезями под шампуры впереди, отверстиями напротив и прорезями для поддува ниже.

Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба

Крепление крышки и других элементов

После того, как все необходимые вырезы и отверстия сделаны, намечают место для петель крышки. Далее выполняют разметку по местам креплений петель, ручек, цепей-ограничителей, опор и прочего.

Приваривают необходимые детали на зачищенный до чистого металла баллон.

Обратите внимание – мастер предпочел усилить края выреза наваренной полосой

Вид сзади – петли усилены, приварено крепление к основанию.

Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.

Останется только зачистить металл и покрасить его – если есть такое желание. Нюансы покраски разобраны на видео.

Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.

Чертежи и схемы мангалов из баллона

Есть несколько базовых модификаций изделий, максимально простых и с дополнениями.

На чертеже ниже представлен мангал из баллона длиной 960 мм и диаметром 290 мм (предположительно пропановый на 60 л).

В нем выполнен вырез на половину диаметра так, чтобы сбоку оставался полный корпус на длину не менее 30…40 мм. Расстояние между пропилами для шампуров в этом варианте принято равным 100 мм, но его можно и увеличить, если планируется готовить более крупные куски мяса.

В этом случае запланирован мангал без крышки. Если же крышка необходима, вырез делается несимметрично – спереди на уровне оси баллона, сзади выше на 3…5 см. При этом в задней стенке на уровне среза передней проделываются отверстия для просовывания шампуров, а в нижней части корпуса выполняются прорези для поддува, как показано на фото ниже.

Также можно вместо прорезей для шампуров наварить пруток. Обычно так делается, если диаметр достаточно большой.

Есть достаточно удачный вариант комбинированного устройства – шашлычницы/барбекю с коптильней и отдельным очагом.

При схеме, как на фото выше, продукты для жарения раскладываются над углями в основной части изделия на шампурах или решетке. Если же планируется копчение, то при той же раскладке продуктов огонь разводят в дополнительной емкости.

Пристроив еще одну емкость на пути выхода дыма, можно получить возможность не только горячего, но и холодного копчения.
