Ручной фрезер по дереву

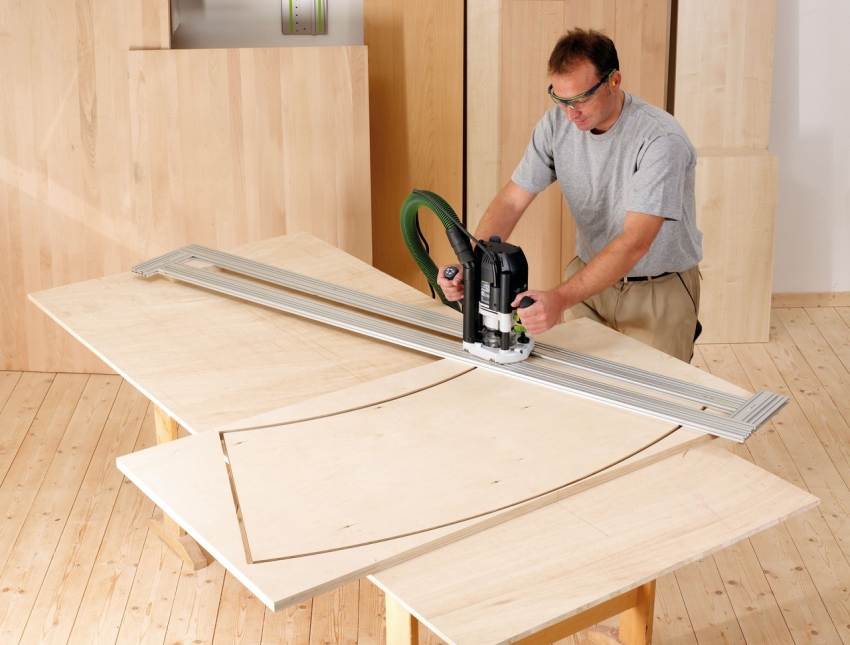

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП.

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59—7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Топ-10 лучших бюджетных ручных фрезеров по дереву для дома

Если фрезер по дереву в домашних условиях требуется нечасто, то покупать дорогостоящую модель нет смысла. В бюджетном сегменте есть несколько надежных и удобных в применении приборов.

Bosch POF 1200 AE

Недорогой вертикальный агрегат 1,2 кВт поддерживает до 28000 оборотов в минуту. Выполняет пазы на глубину 55 мм, оснащен регулятором скорости и защитой мотора.

Купить ручной агрегат для обработки дерева Bosch можно от 5700 рублей Плюсы

• система поддержания скорости;
• плавный пуск;
• масса 3,4 кг.

Минусы

• нет фиксации для кнопки старта;
• отсутствует подсветка.

Мне нравится10Не нравится4

Интерскол ФМ-40/1000Э

Агрегат 1,1 кВт для домашнего использования обладает ходом насадки 44 мм. Отличается невысокой ценой и малым весом, развивает скорость до 25500 оборотов.

Купить Интерскол ФМ-40 можно от 3800 рублей Плюсы

• небольшая масса;
• есть плавный пуск;
• не люфтит.

Минусы

• неудобная кнопка пуска;
• может заклинивать при движении по направляющим.

Мне нравится10Не нравится4

Калибр Мастер ФЭ-1300/8М+

Недорогой бытовой прибор подходит для пропиливания пазов, глухих и сквозных отверстий. Обладает ходом 50 мм, выполняет до 30000 вращений, есть регулировка оборотов.

Купить ручной фрезер Калибр можно от 3700 рублей Плюсы

• высокая точность при работе;
• удобные рукояти;
• адаптер для пылесоса в комплекте.

Минусы

• нет плавного хода;
• отсутствует поддержка постоянной скорости;
• нет сменных фрез.

Мне нравится10Не нравится4

Sturm ER 1112

Ручной прибор комплектуется шестью насадками и кейсом для переноски и хранения. Размер цанги составляет 8 мм, максимальная скорость — 34000 оборота.

Купить Sturm ER 1112 можно от 5600 рублей Плюсы

• есть плавный пуск;
• хорошая комплектация;
• масса 3,8 кг.

Минусы

• нет подсветки;
• не предусмотрено поддержание оборотов;
• нет патрубка и адаптера для пылесоса.

Мне нравится10Не нравится4

Энкор ФМЭ-850/8Э

В обзоре ручных фрезеров по дереву с ценами нужно отметить недорогой прибор для расточки углублений, отверстий и пазов. Агрегат оснащен функцией стабилизации оборотов и плавным пуском. Мощность составляет 850 Вт, ход фрезы — 30 мм.

Совет: использовать агрегат можно в качестве прямошлифовального инструмента.

Купить ручной фрезер ФМЭ-850 можно от 4300 рублей Плюсы

• небольшой вес;
• параллельный упор в комплекте;

Минусы

• малая мощность;
• нет подсветки;
• в комплекте нет сменных фрез.

Мне нравится10Не нравится4

Фиолент МФ3-1100Э

Российский ручной фрезер для столярных работ оснащен регулировкой оборотов, обладает ходом 82 мм. Совершает до 30000 вращений за минуту, поставляется в комплекте с двумя направляющими и четырьмя втулками.

Цена Фиолент МФ-3 стартует от 3300 рублей Плюсы

• длинный кабель 2 м;
• есть встроенный патрубок пылеотсоса;
• масса 2,7 кг;
• надежная сборка.

Минусы

• нет поддержания скорости оборотов;
• не предусмотрена подсветка;
• нет плавного пуска.

Мне нравится10Не нравится4

Энкор ФМЭ-1200/8Э

Ручной агрегат с ходом 40 мм действует на скорости до 30000 оборотов. В комплекте поставляются подвижная шкала, параллельный упор и копир, а также цанги разных диаметров — на 6 и 8 мм.

Приобрести Энкор ФМЭ-1200 можно от 4600 рублей Плюсы

• электрический шнур 2,5 м;
• есть плавный пуск и поддержание стабильных оборотов;
• богатая комплектация.

Минусы

• масса 4 кг;
• нет адаптера и патрубка для пылеудаления;
• не предусмотрены сменные фрезы.

Мне нравится10Не нравится4

Elitech Ф 1355Э

Ручной фрезер с ходом 55 мм комплектуется цангами на 8 и 6 мм и встроенным патрубком для отвода пыли. Поддерживает настройку оборотов, развивает скорость до 28000 вращений.

Цена Elitech Ф 1355Э стартует от 5000 рублей Плюсы

• небольшой вес 3,7 кг;
• есть сменные цанги;
• позволяет удалять пыль непосредственно при работе.

Минусы

• нет запасных фрез;
• не предусмотрены плавный пуск и поддержка оборотов;
• нет кейса.

Мне нравится10Не нравится4

Wortex MM 5013-1 E

Недорогой аппарат 710 Вт развивает скорость до 30000 вращений. Рабочий ход составляет всего 22 м, диаметр цанги равен 8 мм. Устройство поддерживает настройку оборотов, комплектуется направляющей рейкой и защитным ограничителем.

Купить ручной фрезер Wortex MM можно от 3600 рублей Плюсы

• невысокая стоимость;
• минимальный вес 1,4 кг;
• возможность настройки скорости.

Минусы

• уровень шума 108 дБ;
• малая мощность;
• небольшая глубина фрезерования.

Мне нравится10Не нравится4

Makita 3709

Удобный агрегат для обработки дерева с ходом 40 мм поставляется с двумя ключами, параллельным упором и контуром. В наборе предусмотрены цанга 6 мм и запасная фреза.

Стоимость ручного фрезерного аппарата Makita начинается от 5700 рублей Плюсы

• масса 1,5 кг;
• хорошая комплектация;
• высокая скорость.

Минусы

• нет регулировки оборотов;
• не предусмотрены плавный пуск и поддержание скорости;
• нет подсветки.

Мне нравится10Не нравится4

Ручной фрезер по дереву: устройство и виды инструментов

Резьбой по дереву ручным фрезером занимаются не только профессиональные столяры. Возможности этого инструмента пригодятся мебельщикам и мастерам-отделочникам. Основное назначение фрезера – обработка древесины. Хотя многие современные модели способны справиться и с другими материалами.

С помощью ручного фрезера и специальных насадок можно вырезать детали любой конфигурации

Потребители могут купить ручной фрезер для обработки:

• камня искусственного происхождения;
• пластика;
• композитных материалов;
• оргстекла;
• цветных металлов.

Сфера применения этого инструмента распространяется на изготовление декоративных изделий и мебели из древесины, столярные работы. Создаваемые ручным фрезером поделки выглядят очень эффектно. Эти уникальные изделия находят широкое применение в быту. С помощью фрезера мастера изготавливают красивые рамы для картин, шкатулки, детские игрушки, декоративные полочки и т. п.

С помощью фрезера можно изготавливать деревянную мебель, кухонные принадлежности, вагонку, плинтуса, декоративные поделки и другие изделия

Что можно делать ручным фрезером:

• выборку четвертей;
• формирование таких конструкционных деталей, как фальцы, пазы, шипы, шлицы;
• профилирование кромочной части (фигурное и прямое);
• формирование посадочных мест для установки фурнитуры и запирающих механизмов на дверях;
• декоративную резьбу по дереву фрезером с соответствующими насадками;
• выполнение отверстий;
• подгонку деталей, которые подлежат соединению;
• выравнивание контуров черновым способом.

Виды фрезеров по дереву: классификация приборов

Чтобы решить, какой фрезер лучше купить для дома, следует детально ознакомиться с существующим ассортиментом этих приборов. Выбор устройства зависит от типа предполагаемых работ, их сложности и объемов. Например, необходимость в использовании фрезера на мебельном производстве возникает постоянно, в то время как в условиях домашней мастерской такой инструмент будет требоваться лишь время от времени.

Все ручные фрезеры разделены на виды — верхнего типа, кромочные и ламельные

Различают следующие виды фрезеров:

• верхнего типа;
• кромочные;
• ламельные.

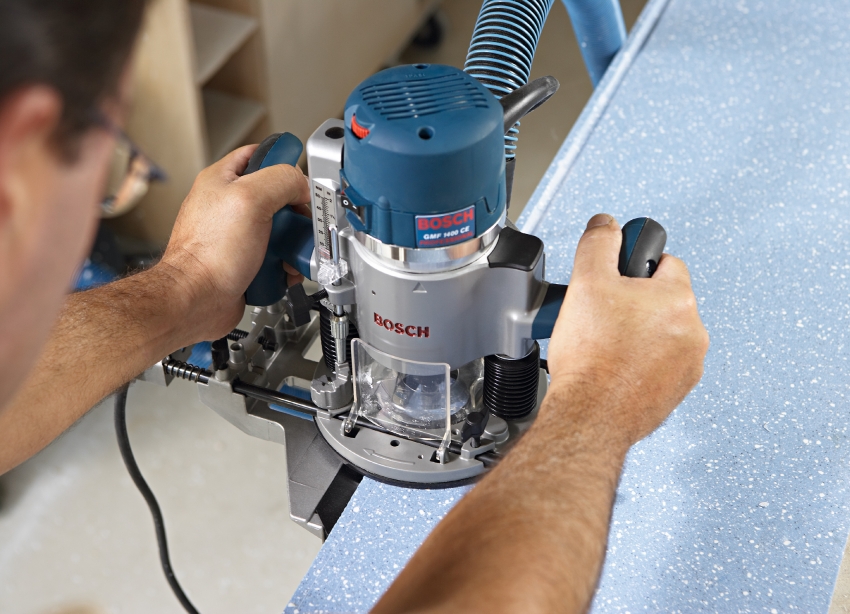

Устройства верхнего типа могут быть неподвижными и погружными. Второй вариант является универсальным, а потому и наиболее широко используемым. Для домашней мастерской погружная конструкция подходит лучше всего. Именно эту категорию приборов следует рассмотреть более подробно, чтобы решить, какой фрезер выбрать для выполнения определенных задач.

Кромочный фрезер используется для снятие фаски, скругления краев, формирование декоративных желобков а также для вырезания пазов под петли для мебели

Если сравнивать с другими видами ручного электроинструмента, фрезер имеет самую простую конструкцию. Для передачи крутящего момента не используются ремни, шестерни и другие компоненты. Насадки для фрезера устанавливаются непосредственно на шпиндель (вал электрического двигателя). За счет этого обеспечивается набор больших оборотов.

Корпусная часть электрофрезера называется «головой». Она перемещается по направляющим штангам, которые жестко зафиксированы на опорной платформе, вниз и вверх. При надавливании рукоятки голова инструмента опускается вниз. Если же ослабить давление, пружины снова вернут конструкцию в прежнее положение.

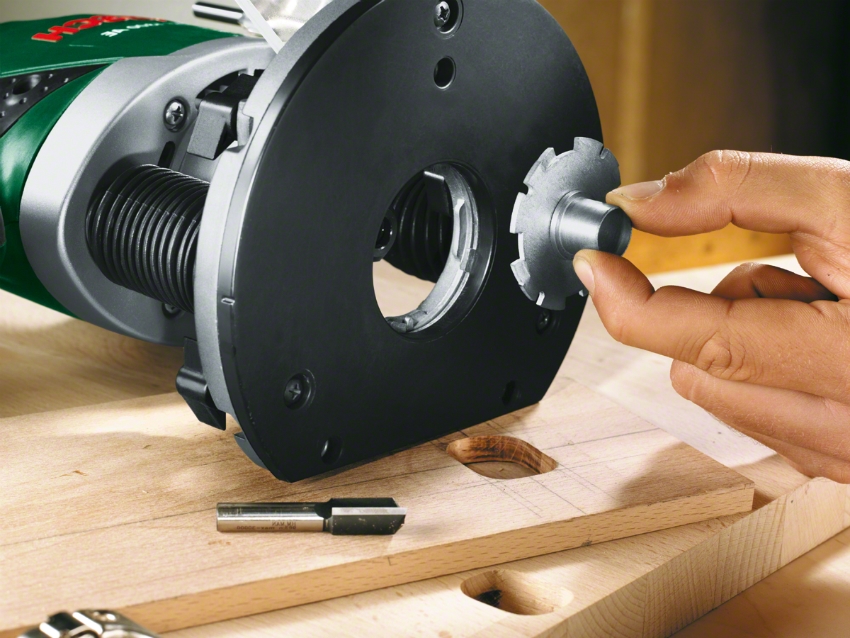

На шпинделе крепится фреза. Для ее фиксации используется цанговый зажим. Когда происходит плавное погружение головы в материал или дерево, глубина регулируется специальным упором. При дальнейшем перемещении фрезера в горизонтальном направлении высверливается паз с помощью острых кромок фрезы.

Фреза для ручного фреза выбирается исходя из вида обрабатываемого материала и типа операции

Техника безопасности при работе с ручным фрезером

Теперь у вас, мы надеемся, сформировалось представление о том, как выбрать ручной фрезер по дереву

Позвольте задержать ваше внимание еще на несколько мгновений…. Какой бы фрезер вы ни выбрали, чтобы радость от его приобретения не была ничем омрачена, запомните главное правило при работе с электроинструментом: тише едешь – дальше будешь

Какой бы фрезер вы ни выбрали, чтобы радость от его приобретения не была ничем омрачена, запомните главное правило при работе с электроинструментом: тише едешь – дальше будешь.

Спешка чревата травмами, поломкой инструмента или, в лучшем случае, порчей заготовки. Перед заменой оснастки отключайте фрезер от электросети. Крепите обрабатываемую заготовку с помощью струбцин. Эти операции занимают считанные секунды, и настоятельно рекомендуем вам не экономить на этом время.

Не следует пытаться за один проход снять толстый слой материала: качество обработки вам вряд ли понравится, да и фреза может не выдержать повышенных нагрузок.

Ну и, конечно же, не пожалейте полчаса-час на то, чтобы перед началом работы внимательно ознакомиться с инструкцией. Даже если у вас имеется опыт общения с подобным инструментом и вы чувствуете себя крутым профи, чтением инструкции пренебрегать не стоит, ведь, во-первых, вы могли кое-что и подзабыть, а во-вторых, у каждой модели могут быть свои специфические особенности.

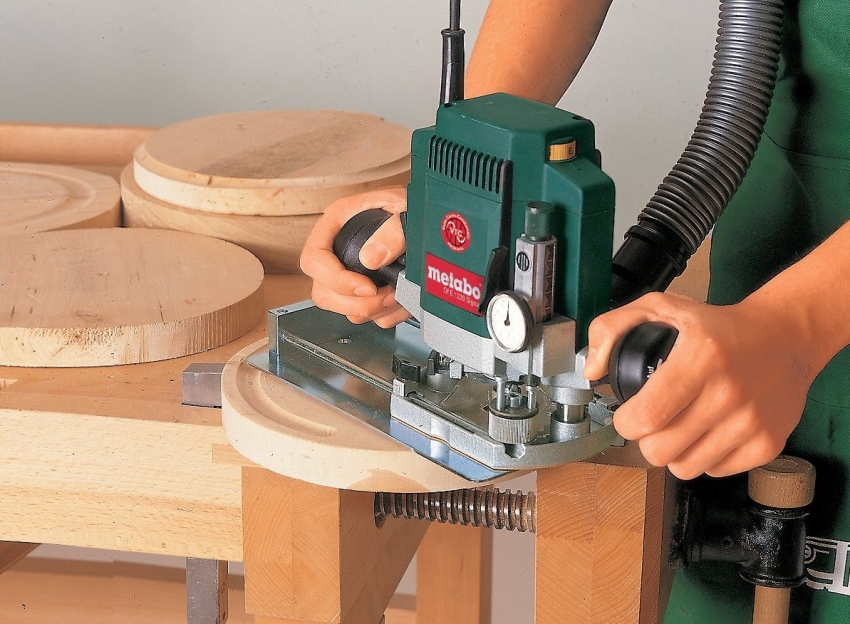

Фрезерование окружностей

Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.

Читать также: Антибактериальные лампы для дома

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.

Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.

Лучший фрезер по дереву для декоративных работ

ELITECH Ф 1800Э применяется для декоративных  работ – создания фигурных пазов, кромок, фасок.

Характеристики

• число оборотов – 11000-23000 в минуту;
• мощность – 1800 Вт;
• масса – 4,3 кг;
• размеры цанги – 8/12 мм;
• глубина фрезерования – 55 мм.

Плюсы

• В конструкции имеется ограничитель пускового тока для защиты от перегрузок.
• Модель характеризуется плавным нарастанием скорости для более точного пропила.
• Устройство оснащается патрубком для пылесоса, что позволяет отводить пыль, которая образуется при работе.
• В передней части расположена подсветка, упрощающая использование в темное время суток или в помещении с плохим освещением.

Фрезы комбинированные

Используют модели для объединения двух заготовок. Сделать это возможно по торцу или кромке. Сочетают преимущества шаровых и пазовых, при этом дополнительно шлифуют и расширяют плоскость.

Комбинированные универсальные

Получают паз-шип, которые находятся напротив. Не сменяются, как это бы было в случае работы стандартными методиками.

Пазо-шиповые

Конкретно такие вариации нужны для произведения паза в заготовке первой, а шипа во второй. Размеры подгоняются идентичными, дополнительных манипуляций не требуется.

Для изготовления вагонки

Принцип действия похож на предыдущий, но оснастка позволяет получить фигурные выемки паза и шипа с увеличенной рамой соприкосновения. Это в результате улучшает соединение деталей.

Комбинированные рамочные

Включают упорные подшипники, режущие ножи, фиксатор и шайбу, установленные на общей платформе. Исполняются в мультикомплексных работах. Не вынимаются деталь фреза, достаточно выставить настройки.

Разновидности фрезеров

Ручные станки делятся на четыре вида:

• верхние;
• кромочные;
• ламельные;
• комбинированные.

Большинство ручных фрезеров – универсальные или верхние – оснащены лифтом для опускания-поднятия фрезы относительно обрабатываемой поверхности. Используются для решения десятков задач. Погружные модели можно опускать и поднимать с вращающейся фрезой.

Классическая модель

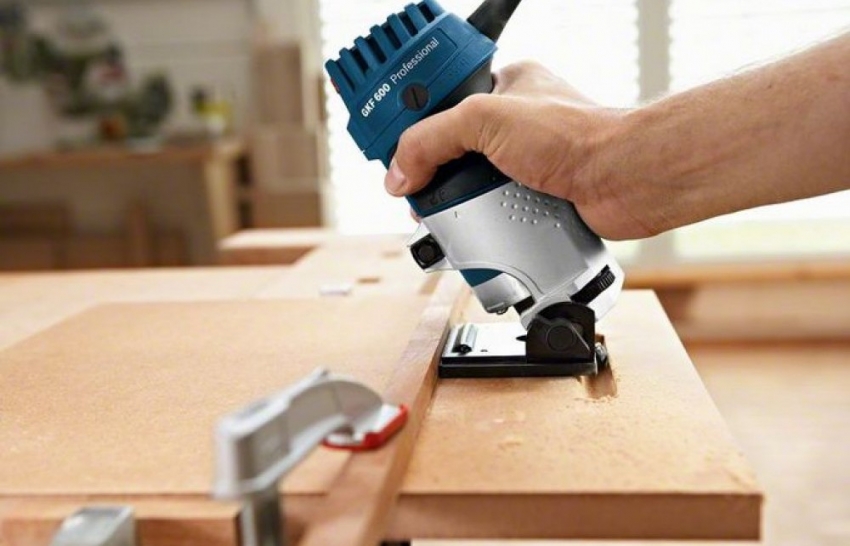

Кромочный фрезер – маломощное компактное устройство для снятия фасок и профилирования кромок – придания им круглой или сложной формы. Он применяется для формирования декоративных желобков на плинтусах, наличниках, карнизах. Оснащается малогабаритной подошвой, позволяющей маневрировать и помещаться в ограниченном пространстве, на узких поверхностях.

Благодаря небольшому весу и размерам его комфортно удерживать одной рукой. Часто подошва станка поворачивается для расширения списка выполняемых им задач.

Для обработки кромок

К кромочным относятся кромочно-петлевые фрезеры – адаптированы под выборку пасов под петли.

Ламельный или присадочный фрезер – узкоспециализированный инструмент. Выглядит как УШМ или болгарка с подошвой. В качестве режущего инструмента применяется пильный диск. Его задача – исключительно пазов или пропилов в виде полумесяца для установки ламелей при соединении деталей для склейки щитов. Ламельный фрезер может применяться для выборки четвертей. В качестве режущего инструмента используется тонкая дисковая фреза – пила.

Присадочный

Комбинированный фрезер – оснащается несколькими подошвами или базами наиболее распространены модели с тремя базами:

• наклонная – для фрезерования под углом;
• погружная – позволяет шустро изменять глубину погружения фрезы, в том числе без её остановки;
• кромочная – миниатюрная, предназначенная для обработки кромок изделий.

Комбинированный

Как выбрать ручной фрезер

Покупая такой фрезер нужно помнить, что инструмент
приобретается на много лет, и к его выбору нужно отнестись очень внимательно.

Определение
нужной мощности

Важной характеристикой является используемая мощность.
Фрезеры разделяют на следующие категории:

1. Малой мощности. Наиболее лёгкие имеют мощность, которая не превышает 750 Ватт. Весят примерно 1-3 кг.
2. Средней мощности. Мощность фрезеров среднего размера находится в пределах 750-1500 Ватт. Вес инструмента составляет 3-5 кг.
3. Высокой мощности. Рассчитаны на мощность 1500-2300 Ватт. Их вес превышает 5 кг.

Наиболее мощные инструменты предпочтительны для тех, кто будет их использовать регулярно. Такой фрезер сможет справиться с любыми профессиональными задачами из области своего применения. Однако новичкам будет трудно эффективно использовать такое устройство.

При определении наиболее подходящей категории нужно
внимательно продумать свои потребности в его использовании. При этом нужно
учесть:

• регулярность выполнения таких работ;
• продолжительность непрерывного использования инструмента;
• использование его для обработки твёрдых пород древесины.

Нужно выбрать оптимальный вариант: инструмент должен быть
достаточно мощным, чтобы эффективно решать поставленные задачи, но не слишком
массивным, чтобы не доставлять дополнительных сложностей при работе.

Учёт
скорости вращения шпинделя

Чем быстрее происходит вращение, тем выше качество
обработанной поверхности. Однако тогда, когда для обработки нужна высокая
точность, лучше использовать фрезер с меньшим числом оборотов.

У большинства таких инструментов скорость равна
20000-30000 оборотов в минуту. У медленных она составляет 10000-20000 оборотов
в минуту. Высокоскоростные фрезеры могут иметь скорость вращения шпинделя,
достигающую 35000 оборотов в минуту.

При выборе подходящей модели важно учитывать диаметр
режущей части. Чем он больше, тем меньшей может быть скорость вращения

Режущая
кромка будет иметь большую линейную скорость. При очень быстром вращении
обрабатываемая деревянная поверхность может начать гореть. Поскольку скорость
связана с диаметром используемого шпинделя, наилучшим вариантом будет
использование фрезера с регулируемой скоростью вращения.

Она может выполняться плавно или быть ступенчатой. Обычно
производители указывают оптимальную для работы скорость в техническом паспорте
устройства, однако в этом вопросе окончательное решение принимает мастер.

Рабочий ход

Глубина, на которую в обрабатываемый материал проникает
инструмент, называется рабочим ходом фрезы. При использовании инструмента
иногда его прикрепляют к специальному столу, на поверхности которого
передвигается деталь, подвергающаяся обработке. В этом случае рабочий ход фрезы
будет меньше на толщину стола.

Чем она больше, тем более разнообразны возможности
использования инструмента. У инструментов, относящихся к лёгкой категории этот
размер находится в пределах 20-50 мм. В профессиональных моделей фрезеров
рабочий ход составляет 70-80 мм.

Нужно отметить, что паз с первого раза не вырезают на полную глубину. В этом случае на инструмент будет слишком большая нагрузка. Паз создают за несколько проходов. В тех случаях, когда обрабатывают твёрдые породы дерева, однократный подход делают с ещё меньшей глубиной. В некоторых инструментах предусмотрена возможность регулировки глубины погружения. Его точность составляет не менее 0,1 мм.

Дополнительные
возможности инструмента

В некоторых типах фрезеров предусмотрены дополнительные
возможности, увеличивающие эффективность работы. Вот некоторые из них:

1. Может применяться константная электроника. В процессе работы скорость вращения шпинделя может замедляться. Для того, чтобы это компенсировать, может быть предусмотрена её автоматическая регулировка, поддерживающая скорость вращения на постоянном уровне.
2. В мощных фрезерах при включении происходит резкий рывок. Для того чтобы его избежать, в некоторых моделях предусмотрено плавное включение скорости.
3. При длительной и непрерывной работе возможен перегрев обмоток. Может использоваться защита от перегрузок, которая измеряет температуру и принимает определённые меры при её превышении заранее заданного уровня. Действия в такой ситуации могут быть различные: от включения светового индикатора до временного прекращения вращения фрезы.

Разновидности фрезера

Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.

Разновидности насадокИсточник perego-shop.ru

Штанговый

Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.

После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.

Инструмент с погружным механизмомИсточник i.allo.ua

Окантовочный

Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.

Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.

С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.

Окантовочный фрезерИсточник www.rucne-naradie.sk

Ламельный

Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).

Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.

Ламельный фрезерИсточник laukar.com

Присадочный

Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.

Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.

Присадочный фрезерИсточник harrer.at

Ротационный

Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.

Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.

Ротационный фрезерИсточник allegroimg.com
