Шлифовальный барабан крепление наждачки на шлифовальный барабан

Барабан из ДВП

Главным материалом будет фанера, которая представляет собой несущую конструкцию. Берем пятислойный лист фанеры 30 см на 122 см (диаметр барабана получится 38,83 см). Чтобы согнуть лист фанеры в цилиндр нужно воспользоваться горячей ванной (40 – 60 °C), поскольку в обычном виде фанера может сломаться. Погрузить лист необходимо на ночь, но придется следить за тем, чтобы вода не остывала. После того, как пройдет это время, нужно взять крепкую веревку, и аккуратно сгибая лист, фиксировать ей каждое положение. Вам необходимо будет добиться такого положения, чтобы один конец фанерной пластины заходил на другой (должна получиться цифра 6). На следующее утро необходимо поменять концы местами, то есть теперь второй должен заходить на первый конец. Затем нужно подвести концы так, стыки строго между собой соединились, закрепите удачу веревкой (можно поставить распорки) и снова погрузите в горячую воду.

Перед тем, как сделать барабан своими руками, необходимо отрезать лист ДВП той ширины, которая вам нужна, длина должна быть чуть меньше длины фанеры. Веревку не снимайте. Вставьте полученные листы внутрь, чтобы прикрепить ДВП с фанерой используйте Эпоксидную смолу или клей. После этого нужно подождать сутки, а только потом снимать веревку.

Для внешней отделки нужен лист ДВП, длина – немного больше фанеры, ширина – как у фанеры. Клеим тоже эпоксидкой, причем постепенно и каждое положение фиксируем саморезами (расстояние не должно быть больше 15 см). Все излишки необходимо сточить или спилить.

Они исполняются из ДВП и водопроводных хомутов. Нужно вырезать из листа ДВП тонкие полоски (2-3 см), длиной немного больше, чем барабан. Из них будет сделано подвижное кольцо. Для кольца необходимы 2 полоски, один длиннее на 1 – 1,2 см. Склейку нужно проводить на самом инструменте, при этом его нужно закрыть полиэтиленом.

Затем сооружаем натягивающий механизм из хомутов (диаметр 4-5 см), расправляем их и разрезаем, сверлим дырочки. В кольце делаем щелочки, вставляем внутрь конец хомута, фиксируем самыми маленькими шурупчиками. Другой конец растягиваем на полную, кольцо прилаживаем к краю инструмента, фиксируем хомут на поверхности барабана.

Последнее действие – установка мембраны. Для чего нужно снять кольцо из хомутов, вставить эластичную пленку, которая будет исполнять роль мембраны, возвратить кольцо на место, затянуть его снова и натянуть мембрану, с помощью закручивания малых хомутов по бокам.

Предметы интерьера из фанеры

Возможно, вы не обращали внимания на то, что солидная часть изделий, присутствующих в вашем доме, изготовлена из фанеры. Так, из нее часто собирают:

• шкафы;
• каркас для мягкой мебели;
• столы;
• стулья;
• даже кухонные гарнитуры.

Как видите, материал подходит для изготовления любой мебели, поэтому, и ящик из него можно собрать практически с любыми параметрами. Получится весьма практичное приспособление, которое добавит определенный комфорт в жизнь и функциональность в обстановку квартиры.

Фанера — материал весьма гибкий, поэтому можно не бояться повредить лист не осторожным движением во время его обработки

Что же касается того, как можно применять такие ящики, то тут также имеется масса идей. Сделав из фанеры «коробку», вы сможете:

• заполнить полки шкафов и сложить внутрь вещи, которые раньше сбрасывались туда бесформенной грудой;
• перевернуть его, нацепить ножки на роликах и превратить в журнальный столик;
• использовать в качестве подставки для книг;
• составить несколько одинаковых ящиков друг на друга, сделав многоэтажный органайзер и т.д.

Особенно опытные мастера могут превратить кусок листа фанеры в произведение искусства, например, в шкатулку для драгоценностей

Особенности применения станков

Работа дрелью на весу при удержании инструмента только руками существенно ограничивает ее возможности. Вес инструмента и вибрация не позволяют жестко зафиксировать дрель в нужном положении. Но если продумать и сконструировать специальную станину, где она будет устойчиво крепиться, то обыкновенная ручная дрель превратится в профессиональное, почти промышленное оборудование.

Из дрели можно самостоятельно сделать такие виды станков:

• сверлильный;
• токарный;
• фрезерный;
• шлифовальный.

Причем после замены рабочего или режущего элемента станки становятся взаимозаменяемыми. Предусматривают функцию два в одном, например, сверлильный и фрезерный станок, токарный и шлифовальный. Все зависит от условий монтажа и потребностей владельца.

Мощность станков и их возможности будут зависеть от вида дрели (мощности ее электродвигателя), способу крепления, так как именно она в этом случае выступает главной рабочей частью оборудования.

Поэтапный алгоритм изготовления кухонного стола

В мастер-классе описано, как своими руками сделать стол из фанеры. Алгоритм выполнения работы:

1. На бумагу переносятся чертежи в соответствии с дизайнерским решением, размерами.
2. Вырезание фрагментов. Изображения переводятся на плотный картон, из которого вырезаются детали.
3. Подготовка материала. Выбирать нужно качественную фанеру однородного цвета, не имеющую дефектов.
4. Разметка деталей. На фанерный лист накладываются картонные шаблоны, обводятся карандашом.
5. Вырезка деталей. С помощью инструментов вырезаются все детали: столешница, стойки или ноги.
6. Обработка поверхностей. Все детали шлифуются наждачной бумагой или шлифовальной машинкой.

Далее нужно проделать следующие шаги:

Наметка расположения крепежных элементов. Карандашом делаются отметки в местах, где будет расположен крепеж.
Сверление отверстий. Сначала просверливаются отверстия с диаметром, который меньше, чем у саморезов. Потом верх отверстий обрабатывается сверлом, у которого диаметр больше.
Соединение деталей. Составляющие (столешница, ножки, боковые вставки) соединяются саморезами

Важно, чтобы между деталями не было зазоров. На шляпки саморезов надеваются специальные заглушки.
Финишное покрытие

По собственному усмотрению столешница и другие детали покрываются лаком или краской.

Важно, чтобы стол из фанеры был устойчивым, поэтому можно дополнить ножки горизонтальными перекладинами

Барабанный шлифовальный станок по дереву своими руками

бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.

Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход

Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.

Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405

Как сделать шлифовальный станок своими руками: инструкция с пошаговым фото

Стоимость шлифовального станка заводского изготовления довольно высокая. Если электроинструмент не по карману, можно попробовать изготовить его самостоятельно. На таком станке можно будет не только шлифовать деревянные заготовки, но и затачивать инструмент. Собрать шлифовальный станок своими руками можно трех видов: ленточный, дисковый и барабанный.

Вариант изготовления ленточного станка

Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.

На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.

В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.

Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см.

Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см.

Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.

Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт.

Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см.

Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.

Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см.

По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.

Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.

Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык.

Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани.

При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки.

При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

• болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
• основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
• толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
• сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
• крепежные элементы (хомуты, винты, болты и гайки);
• стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

1. Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
2. На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
3. Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Барабанные шлифовальные станки BELMASH

Шлифовальные станки барабанного типа относятся к оборудованию для финишной обработки поверхностей путем шлифования.

Конструктивно станки бывают двух типов:

консольный — позволяет изготавливать детали с их разворотом, что увеличивает ширину обработки в два раза;

портальная — конструкция имеет увеличенную жесткость, что позволяет работать с ограниченной шириной заготовки, но без снижения точности.

Конструкция станков, как правило, представляет собой станину, на которой закреплен узел транспортера (транспортировочная лента) с собственным электродвигателем и дополнительными рабочими столами для поддержки заготовки.

Над транспортером на специальной жесткой направляющей, по принципу рейсмуса, установлен блок с абразивным барабаном и основной двигатель. Также есть дополнительная вертикальная поддерживающая направляющая с возможность фиксации положения с помощью барашка.

Барабанный шлифовальный станок прост как при выполнении операций, так и в обслуживании. Порядок настройки таков:

• установка необходимых параметров резания, (имеется в виду зернистость абразива шлифовальной ленты);
• заправка шлифовальной ленты на барабан, оборудованный натяжителем;
• калибровка рабочей части (выставление положения абразивного блока по высоте, в зависимости от обрабатываемой заготовки).

Операция для точного выставления рабочего барабана к транспондеру выполняется с помощью 2-х калиброванных деревянных брусков, расположенных по ширине подающего стола под разными сторонами барабана.

Каждые несколько проходов рекомендуется чистить абразивную ленту специальным карандашом. Это сохранит производительность, качество работ и повысит износостойкость ленты.

Шлифовальные станки барабанного типа BELMASH – это модели консольного типа, представляющие совокупность оптимальных решений, высокого качества и достойной точности.

Всего в ассортименте четыре станка данного типа, все различия представлены в таблице ниже

Модель	BELMASH DS560-WB	BELMASH DS410-W	BELMASH DS560-W	BELMASH DS260-W
Тип электродвигателя	Асинхронный	Асинхронный	Асинхронный	Асинхронный
Мощность, Вт	1500	1500	1500	1100
Напряжение питающей сети, В	230	230	230	230
Габаритный размер (ДхШхВ), мм	1070x1080x1200	1090x1050x1150	1260x1080x1150	950x600x1150
Частота вращения барабана, об/мин	0-1800	1400	1400	1400
Размер шлифовального барабана, мм	132х565	132х410	132×565	132х260
Скорость подачи заготовки, м/мин	0-3,5	0-3,5	0-3,5	0-3,5
Максимальная толщина заготовки, мм	80	80	80	80
Масса нетто, кг	119	80	104	71

Шаг 6: Подрезаем шпильку

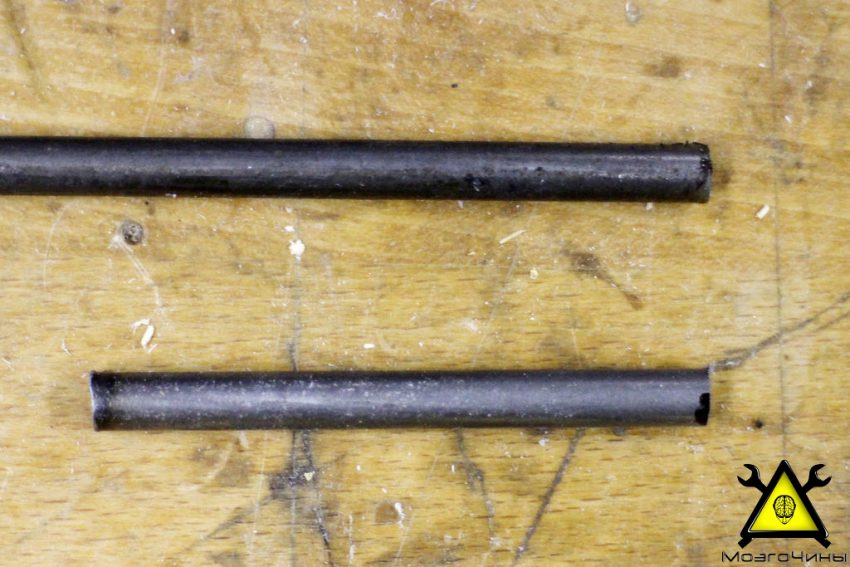

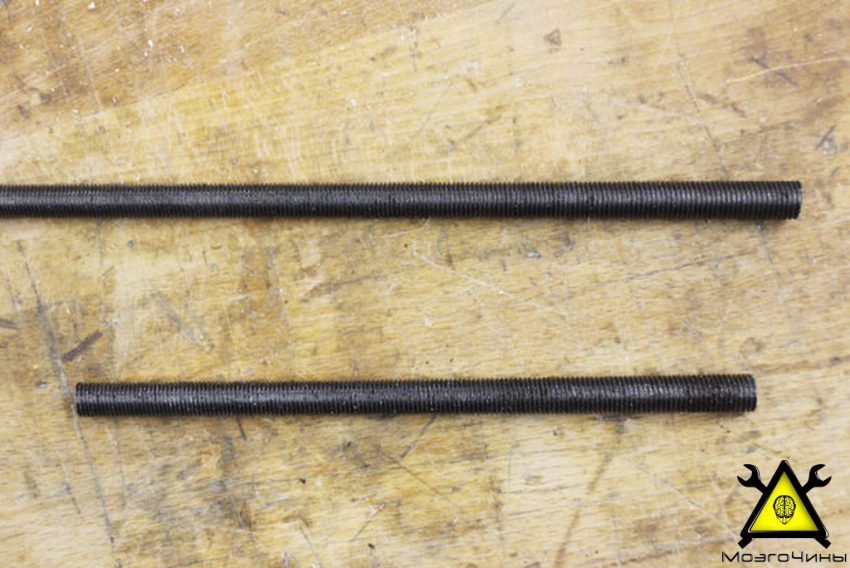

Пока клей сохнет, отрежем шпильку и стальной стержень на заданную длину. Помимо высоты барабана следует ещё учесть:

• 12 мм под барабаном (для установки фиксирующей гайки);
• 7-10 см над барабаном (для второй гайки и хвостовика, что будет зажиматься в патрон сверлильного станка).

Стальной стержень будет удерживать наждачную бумагу внутри барабана. Его длина должна быть примерно на 6 мм больше, чем высота барабана. Эта дополнительная длина позволит легко извлекать штифт для замены наждачной бумаги.

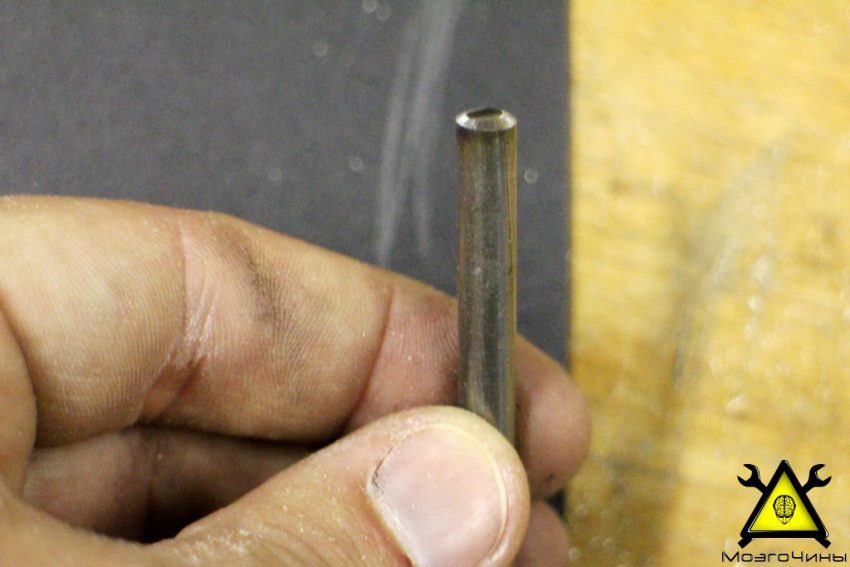

На одном из концов стального стержня сделаем небольшие спуски, что позволит легко устанавливать штифт в отверстие.

Шлифовальный барабан из остатков фанеры: пошаговый мастер-класс

Шлифовка – финальный этап во многих работах. И если с обычными ровными поверхностями проблемы возникают крайне редко, то изогнутые требуют особого внимания

Здесь важно правильно подобрать подходящий инструмент. А сделать это нужно, учитывая особенности обрабатываемого объекта

Шлифовальные насадки на дрель есть в продаже, но вы можете сделать такую и самостоятельно, используя для этой цели подручные материалы. Всё-таки использовать дрель гораздо удобнее, чем работать вручную. Своим бесценным опытом в этом направлении поделился автор -канала Александр Гладышев.

Почему размеры бывают важны

Изогнутые поверхности могут иметь разнообразную, порой очень замысловатую форму.

Если вы хотите получить идеально ровный результат, приспособление для шлифования должно иметь соответствующий размер и быть удобным для работы, а также иметь возможность лёгкой смены абразива.

Например, для изгиба столешницы лучше всего применить шлифовальный барабан такой высоты, чтобы она полностью перекрывала рабочую поверхность.

ФОТО: .comПеред Александром стояла задача выровнять изгиб кухонной столешницы из натурального дерева. Для этой задачи нужен был барабан высотой не меньше 10 см

Нужно сказать, что диаметр барабана тоже важен. Слишком узкий инструмент доставит вам много хлопот, а чрезмерно широким будет трудно управлять. Каких-то математических расчётов для вычисления диаметра барабана производить нет смысла, такую задачу вполне можно решить, как говорится, на глаз.

Как сделать основу для шлифовального барабана

В качестве основы можно взять дерево. Этому материалу несложно придать нужную форму. Для барабана небольшого диаметра вполне сойдёт кусок черенка от лопаты. Но имейте в виду: деревянная деталь при нагрузке может разлететься на куски, а это опасно. Так что практики настоятельно рекомендуют использовать для таких изделий фанеру.

Многослойная структура этого материала очень прочная и выдерживает большие нагрузки, в том числе и при интенсивном вращении.

ФОТО: .comАвтор использовал для создания барабана остатки фанеры. Он нарезал их специальным сверлом большого диаметра. Чтобы получить искомый размер, ему потребовались три детали из фанерыФОТО: .comВ качестве связующего элемента Александр использовал длинный металлический болт. Все три детали он насадил на него и скрепил между собой столярным клеемФОТО: .comПосле склеивания осталось только стянуть детали гайками и оставить до полного высыхания. Конструкция получилась исключительно прочной и как раз нужного для работы размера

Важный момент в подготовке насадки: её поверхность должна быть идеально ровной. А это значит, что барабан тоже нужно предварительно отшлифовать.

comПроцесс выравнивания поверхности барабана значительно упростит стойка для дрели. Барабан закрепляется на дрель в вертикальном положении и шлифуется в процессе вращенияФОТО: .comГотовое изделие не должно иметь неровностей и изгибов.

Барабан готов, нужно только решить, как зафиксировать на нём полосу наждачной бумаги

Шлифовальный барабан SM 611 S на тканевой основе

Магазин Контакты Доставка и оплата Фирменный шоурум Конфиденциальность Комплектация объектов Корзина Оформить заказ

Каталог Klingspor Шлифовальные листы Шлифовальные круги на липучке Шлифовальные ленты в рулонах Бесконечные ленты Лепестковые круги и головки Фибровые круги Обдирочные круги Лепестковые торцевые круги Отрезные круги Алмазные отрезные круги Алмазные чашки Твердосплавные фрезы

Компания Klingspor История компании Корпоративные принципы Исследования и разработки Производство Энциклопедия шлифования Материал основы Абразивное зерно Специальные покрытия

Компания Klingspor уже более 125 лет устанавливает мировые стандарты шлифовальной технологии и является одним из пяти ведущих в мире, производителей высококачественного шлифовального материала, отрезных и обдирочных кругов, профессионального алмазного инструмента. В производственных цехах предприятия изготавливаются более 50 000 наименований продукции. Главный принцип компании Klingspor — предоставления полного спектра услуг: от научных исследований, разработок и производства до проффесиональных консультаций и качественного обслуживания.

Klingspor владеет, распределенными по всему миру, 36 производственными и сбытовыми площадками, на которых работают более 2700 сотрудников, что позволяет гибко адаптироваться к потребностям рынка. Консультационные услуги по всему миру оказывают более 400 внештатных сотрудников, инженеров и высококвалифицированных технических специалистов.

Классификация и строение

Шлифовальные устройства барабанного типа относятся к станкам калибровочного класса. Такой шлифовальный станок чаще всего применяют для работы по дереву, но им можно обрабатывать и другие материалы.

Цилиндрический шлифовальный круг (барабан) позволяет калибровать доски и рейки различной длины и конфигурации. Заготовка также может быть выполнена из разных материалов: ДСП, шпона и т. д.

Строение шлифовального аппарата:

1. Цилиндрический шлифовальный барабан.
2. Приспособление для подачи.
3. Пылеудаляющее устройство.
4. Рабочая поверхность.
5. Преобразователь скоростей барабана.
6. Двигатель, который приводит в действие шлифовальный цилиндр.
7. Станина для крепления ключевых узлов станка.
8. Регулятор высоты барабана.
9. Приспособление для защиты оператора.

Здесь перечислены основные элементы строения барабанного станка. В зависимости от конкретной модели устройства и специфики его предназначения, конфигурация может немного меняться.

Как закрепить наждак на барабане для шлифовки

Фиксация наждачной бумаги на барабане – не такая простая задача, как кажется на первый взгляд. Если взять, к примеру, простой двусторонний скотч, то в работе вы столкнётесь с тем, что край наждака постоянно будет отрываться. Скобы  — тоже не лучшее решение, потому что они будут оставлять следы на обрабатываемой поверхности.

ФОТО: YouTube.comЧтобы надёжно зафиксировать наждачную полосу на барабане, нужно сделать в нём один глубокий пропил на всю длинуФОТО: YouTube.comДелая пропил, проследите, чтобы он был глубоким, но при этом не доходил до центра барабана, иначе он может просто расколотьсяФОТО: YouTube.comШирина пропила в барабане должна быть такой, чтобы в щель заходило две полосы наждачной лентыФОТО: YouTube.comОтрежьте полосу наждака длиной, равной окружности барабана плюс 1-1,5 см для захода краёв ленты в пропиленную щель. Оберните барабан и запустите края в пропил, натягивая ленту по поверхностиФОТО: YouTube.comЧтобы надёжно зафиксировать ленту, используйте клинья. Их можно сделать из обычной доски. Наточите её край, заправьте в щель барабана и просто обломите лишнееФОТО: YouTube.comГотовый барабан фиксируется в патроне дрели на штырь болта. Полученное изделие многоразового использования, вы можете менять шкурку с разным зерном

Согласитесь, конструкция этой насадки предельно проста в исполнении и очень удобна в эксплуатации. Сделать её можно буквально за полчаса, а пользоваться ею вы будете очень долго.

Ещё один вариант самодельного барабана, но в этот раз для использования на фрезерном станке, в этом небольшом видеоматериале:

Watch this video on YouTube

Стационарная установка отлично подойдёт для работы с небольшими деталями.

Предыдущая ИСТОРИИОживляем шлифмашинку: универсальные советы на случай поломки
Следующая ИСТОРИИСам себе ландшафтный дизайнер: мини-пруд на даче своими руками

Как крепить двигатель?

Ознакомьтесь также с этими статьями

• Качество и надежность работы замка – использование специализированной смазки
• Сауна в квартире: преимущества
• Преимущества газонной травы для оформления частной территории
• Особенности применения тканевых роллет для обустройства окна

На одной из стенок корпуса разместил кусок ДСП (основание для двигателя) такой толщины, чтобы вал двигателя оказался примерно посередине верхней панели. Двигатель прикрутил к основанию саморезами. Далее соединил всю электрику, как показано на схеме на шильдике двигателя, на плате из кусочка пластика.

Затем возник вопрос, как установить барабан на вал двигателя…

Для этого я просверлил отверстие в центре вала двигателя.

Как это сделать точно?

Нужно включить двигатель и взять сверло плоскогубцами просверлить вал нажатием неподвижного сверла диаметром 3 мм на центр вала, из-за того, что вал вращается, сверло самое найдет точный центр. Затем я нарезал резьбу М4 в получившимся отверстии, глубина отверстия получилась примерно 15 мм.

Далее я изготовил 2 барабана разных диаметров из дуба, чтобы они были прочными.

В барабанах сверлится отверстие для винта на всю глубину, диаметром 4мм, а с одной стороны отверстие расширено до 8 мм для посадки на вал на такую глубину, чтобы барабанчик садился на вал, но не касался основания. Затем винтом с шайбой барабанчик притягивается к валу.

Барабанчики оклеил наждачкой создав трафарет такой формы, чтобы получить склейку встык под 45 градусов примерно.

Самодельный барабанный шлифстанок

Такой барабанный станок по дереву имеет специфическое, очень прикладное предназначение. Он не универсален и его, достаточно редкое, применение в обычных хозяйствах не способствует росту популярности. Относительно большая стоимость, габариты и сложность в предварительной настройке делают подобную технику бедной падчерицей среди «болгарок», дрелей и вибрационных машинок.

Иногда есть смысл сделать аналогичный настольный, шлифовальный станок своими руками, взяв за основу лёгкую серию барабанного оборудования Jet. Конструкция подобного самодельного, барабанного механизма не является сложной:

• станина и корпус основной, режущей части делается из многослойной фанеры или хорошего дерева толщиной от 10 до 20 мм;
• хорошо подходит для этих целей и двигатель от старой стиральной машины, разобранной своими руками; шкив остаётся на месте;

достаточно сложно будет изготовить рабочий барабан, он хоть и будет самодельный, но функции останутся прежними;

• шлифовальный барабан самодельного станка изготавливается из пластиковой толстостенной трубы подходящего диаметра (как у Jet модели 10-20 Plus);

из калиброванного металлического прутка (до 20 мм) изготавливают основную ось режущего узла;
своими руками подгоняют деревянные пробки под пластиковую трубу и центральную ось;
самодельный подшипниковый узел придётся заказать специалистам;
собрав барабанный узел и зафиксировав его части между собой 10 крепёжными элементами, обклеивают резиновым рукавом;
можно приступать к сборке самодельного станка;

• подающий, сделанный своими руками стол, со стороны подачи, крепят на рояльных петлях;

с выходной стороны шлифовального станка устанавливают регулируемый упорный винт;
монтаж пускорегулирующей аппаратуры будет заключительным штрихом этой деревообрабатывающей композиции;

Так будет выглядеть самодельный, выполненный своими руками, шлифовальный станок по дереву рассмотренного в статье типа. Хотя, если честно признать, всё же опасно иметь дело с такими самоделками.

Барабанная Шлифовальная Машина Своими Руками

Самодельный шлифовальный станок по дереву своими руками

В свое время производства деревянных конструкций обязательно нужно зачищать их поверхности. Ручную работу займет лишнее время и даже не будет продуктивен. Заводские шлифовальные центры имеют высшую цена. Потому иной раз целесообразнее сделать станок на дому.

Шлифование

Как сделать ленточную руками. ссылка на мотор

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

• плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
• круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
• планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.
