Как правильно варить электросваркой

Физические принципы процесса

До того, как научиться сварке самостоятельно в домашних условиях, новичок-электросварщик обязан получить представление  о базовых принципах электродуговой сварки (далее по тексту – ЭС) и усвоить теоретические азы сварки инвертором или сварочным трансформатором, чтобы не варить «в слепую», не понимая сути выполняемой работы. Электросварка — это одна из наиболее распространенных технологий создания неразъемного монолитного соединения металлических деталей способом сплавления.

Аналогичный способ сплавления в настоящее время широко применяется при соединении полипропиленовых труб. Разница только в температурах плавления свариваемых металлов и полипропилена и типе соответствующего оборудования, из-за чего сварку полипропиленовых элементов нередко называют пайкой, а используемые нагревающие устройства — паяльниками.

Данная методика основывается на расплавлении кромок соединяемых элементов за счет температуры электрической дуги (далее по тексту – ЭД), загорающейся в пространстве между электродом и основным металлом. ЭД представляет собой длительный разряд высокой мощности в газовой среде между электродом и основным металлом. Температура горения ЭД достигает 7000 град. Ц, что превосходит параметры плавления существующих конструкционных металлов и их сплавов.

Инициирование и горение ЭД протекают в следующей последовательности:

1. При соприкосновении стержня сварочного электрода с подготовленной кромкой изделия под воздействием электромагнитного поля создается режим короткого замыкания в сварочной электрической цепи.
2. При отводе электрода от кромки изделия на 2-4 мм под воздействием электромагнитного поля зажигается ЭД. Горящая дуга обеспечивает преобразование электрической энергии в тепловую, мощности которой достаточно для расплавления конца электродного стержня и кромки свариваемого металла.
3. При устойчивом режиме горения ЭД происходит стабильное плавление материала электродного стержня и металла детали/заготовки. Капли расплавленных металлов образуют в зоне плавления так называемую сварочную ванну, представляющую собой слой расплавленного металла на поверхности изделия.
4. Вместе со стержнем электрода плавится покрытие электрода, создавая газовую либо газошлаковую защитную оболочку вокруг сварочной ванны и самой ЭД, изолирующую их от воздействия атмосферного азота и кислорода.
5. После твердения и кристаллизации сварочной ванны образуется прочное неразъемное сварное соединение.

Важно! При сварке двух деталей в сварочной ванне перемешиваются материалы обеих деталей. Данная смесь наделена такими же показателями прочности, как и металлы соединяемых изделий, что создает определенное преимущество этого способа по сравнению с другими методами соединений изделий, исключающих расплавление материала

1. По мере продвижения ЭД и кристаллизации сварочной ванны образуется сварной шов, непосредственно связывающий обе детали.

• поз. 1 – покрытие электрода, обеспечивающее газовую защиту сварочной ванны;
• поз. 2 – сварочный электрод;
• поз. 3 – газозащитная оболочка, образованная при испарении покрытия электрода;
• поз. 4 – локальная зона расплава стержня электрода и металла заготовки;
• поз. 5 – заготовка;
• поз. 6 и 7 – поверхности сварного шва. Темным оттенком поз. 7 выделена застывающая, более холодная, часть сварного шва

На практике электросварка для начинающих реализуется следующим образом:

• зажигается ЭД с последующим поддержанием ее определенной длины;
• выполняются манипулирования электродом, чтобы придать шву нужную форму;
• электрод перемещается по направляющей линии наложения сварного шва;
• прекращение сварочного процесса.

Сваривание трубопроводов

Трубы преимущественно привариваются встык с проваром каждой кромки по высоте стенок. Для уменьшения наплыва в трубе подбирают наклон электрода примерно 45º по горизонтали. Высота соединения – 0,2 см, ширина – 0,7 см. Если сваривание осуществляется внахлёст, высота составит примерно 0,3 см, а ширина – 0,7 см. До того, как начать сварку трубопровода, выполняются следующие приготовления:

• качественно очищается заготовка;
• когда торцы изделия деформированы, они обрезаются либо выправляются;
• очищаются кромки.

Теперь можно начинать непосредственно сваривание трубопровода. Каждый стык постоянно обрабатывают, пока окончательно не приварят. Поворотные и неповоротные соединения (ширина стенок 0,6 см) производят по меньшей мере в 2 слоя. Если ширина стенок до 1,2 см, выполняют 3 слоя, больше 2 см – 4. Характерной чертой сварки трубопровода станет то, что каждое соединение, накладываемое на стык, должно быть очищено от шлака, лишь тогда выполняют следующее. Начальный шов считается наиболее важным. Его крайне тщательно исследуют на наличие трещин. Если они выявлены, то детали выплавляются либо вырубаются и сварка производится вновь.

Второй и остальные слои выполняют при неспешном провороте труб. Окончание и начало слоёв в обязательном порядке смещается по отношению к предыдущему на 3 см. Последний слой выполняют с постепенным перемещением на основной металл и с ровным покрытием.

Сваривание труб ФОТО: trubaspec.com

Самостоятельное сваривание является довольно непростым процессом. Но, если есть желание, освоить сварку вполне по силам каждому. Требуется ознакомиться с основными правилами процесса и поэтапно выполнять простейшие упражнения.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Watch this video on YouTube

Предыдущая СтроительствоСкрепляя швы стальные на века: всё, что нужно знать про электроды для сварки новичку и профессионалу Следующая СтроительствоДом мечты для любого человека: персональная мобильная модульная экологичная вилла LODGET

Техника ручной дуговой сварки. Как правильно варить сваркой

   Прежде чем приступить к практическим занятиям, хочется еще раз напомнить о технике безопасности. Никаких деревянных верстаков и горючих материалов рядом с местом работы. Обязательно поставьте на рабочем месте емкость с водой. Помните об опасности возникновения пожара.

   Для того чтобы разобраться, как правильно варить сваркой, представляем вашему вниманию подробную инструкцию и видео сварочного процесса.

   Сначала попробуйте зажечь дугу и удерживать ее в течение необходимого времени. Для этого следуйте нашим советам:

1. При помощи металлической щетки требуется очистить поверхности свариваемых деталей от грязи и ржавчины. При необходимости их кромки подгоняют друг к другу.
2. Учиться правильно варить электросваркой лучше всего прямым током, поэтому подключите «плюсовую» клемму к детали, установите в зажим электрод, а на сварочном аппарате выставьте требуемое значение силы тока.
3. Наклоните электрод по отношению к заготовке на угол около 60° и медленно проведите им по поверхности металла. При появлении искр поднимите край стержня на 5 мм для поджога электрической дуги. Возможно, добыть искры вам не удалось из-за слоя обмазки или шлака на краю электрода. В таком случае постучите кончиком электрода по детали, как это предлагают в видео о том, как правильно варить электросваркой. Появившуюся дугу поддерживают при помощи 5-мм сварочного зазора на протяжении всего сварочного процесса.
4. Если дуга загорается очень неохотно, а электрод все время липнет к поверхности металла, увеличьте на 10-20 А силу тока. При прилипании электрода покачайте держателем из стороны в сторону, возможно даже с применением силы.
5. Помните о том, что стержень все время будет выгорать, поэтому только соблюдение зазора 3-5 мм позволит держать устойчивую дугу.

https://youtube.com/watch?v=NnaJTrs2qQA

   Научившись зажигать дугу, попробуйте медленно перемещать электрод по направлению «к себе», при этом совершая движения амплитудой 3-5мм из стороны в сторону. Старайтесь направлять расплав из периферии к центру сварочной ванны. Проварив шов длиной около 5 см, уберите электрод и дайте детали остыть, после чего постучите молотком по месту стыка для того, чтобы сбить шлак. Правильный шов имеет монолитную волнистую структуру без кратеров и неоднородностей.

   Чистота шва напрямую зависит от размера дуги и правильного движения электрода во время сварки. Посмотрите видео о том, как варить сваркой, снятое при помощи защитных светофильтров. В таких роликах хорошо видно, как надо поддерживать дугу и перемещать электрод для получения качественного шва. Мы же можем дать следующие рекомендации:

• Поступательным движением стержня вдоль оси поддерживают необходимую длину дуги. Во время плавления, длина электрода уменьшается, поэтому требуется постоянно приближать держатель со стержнем к детали, соблюдая требуемый зазор. Именно на этом делают акцент и в многочисленных видео о том, как научиться варить.
• Продольным перемещением электрода создают наплавление так называемого ниточного валика, ширина которого обычно на 2-3 мм превышает диаметр стержня, а толщина зависит от скорости перемещения и силы тока. Ниточный валик – это самый настоящий узкий сварной шов.
• Для увеличения ширины шва электрод перемещают поперек его линии, осуществляя колебательные возвратно-поступательные движения. От величины их амплитуды и будет зависеть, какой ширины получится сварочный шов, поэтому величину амплитуды определяют исходя из конкретных условий.

   В процессе сварки используется комбинация из этих трех движений, образуя сложную траекторию.

   Ознакомившись с видео, как варить электросваркой и изучив схемы таких траекторий, вы сможете разобраться, какие из них можно применить для сварки внахлест или встык, при вертикальном или потолочном расположении деталей и т.д.

   Во время работы электрод рано или поздно расплавится полностью. В таком случае сварку прекращают и заменяют стержень в держателе. Для продолжения работы сбивают шлак и на расстоянии 12мм от кратера, образованного на конце шва, поджигают дугу. Затем сплавляют конец старого шва с новым электродом и продолжают работу.

Способы сваривания электродом

Движение электродом должно осуществляться, таким образом, чтобы захватывать кромки свариваемых металлов. Существуют различные способы. С приходом небольшого опыта вы поймёте, что к чему, и у вас будет свой собственный, так сказать «любимый» вариант.

Но все же, помимо этого, мы рекомендуем придерживаться следующих методик, которые применяются в сварочном деле.

Нижнее стыковое соединение — сварка осуществляется электродами, толщина которых равна толщине свариваемого металла. Если толщина металла будет более 8 мм, то возникает необходимость в разделении кромок при сварке с углом разделки 30° за несколько проходов. Для этого, как правило, первый проход выполняется электродами, диаметром не более 4 мм.

Угловое соединение — такой способ сваривания электродом ещё часто называют «в лодочку», когда две заготовки размещаются под углом в 45°. Сварка в лодочку бывает симметричной и несимметричной. При сварке «несимметричной лодочкой», намного удобней варить в труднодоступных местах, когда угол наклона изделий составляет 30 и менее градусов.

Вертикальное соединение — один из самых сложных способов сваривания электродом

При сварке в вертикальном положении важно учитывать, что наплавленный металл, все время стремиться вниз, поэтому сварку осуществляют только короткой дугой

Также, учитывая данный факт, важно подобрать правильное значение сварочного тока. Для сварки вертикальных швов сила тока должна быть уменьшена на 20%

Модификации эковилл LODGET

Для изготовления мобильной модульной виллы используют только экологичные материалы. Разработчики предлагают две модификации размещения, которые различаются только способом установки и некоторыми конструкционными особенностями.

Land

LODGET Land – это наземная эковилла, которую можно разместить в горной местности, на труднодоступном склоне неподалёку от воды. Инновационный дом устанавливается на тонкие винтовые сваи, которые используют для размещения малых архитектурных форм и сооружений с небольшим весом.  Владельцу нет необходимости брать разрешение на его установку, ввод в эксплуатацию и прочие бюрократические процедуры.

ФОТО: 2gis.ruФОТО: youtube.com

Water

LODGET Water – такая вилла укомплектована понтонами и предназначена для размещения в воде. Устойчивая конструкция может выдержать на борту десять человек одновременно и вертолёт на крыше весом до трёх тонн. Дополнительно предусмотрен причал для парковки гидроциклов и организовано комфортное место для отдыха и барбекю.

По российскому законодательству LODGET Water попадает в категорию маломерных судов, поскольку его длина не превышает 20 м. Волноустойчивость эковиллы позволяет выдерживать волнение 3-4 балла, понтоны подбираются в соответствии с размером дома.

ФОТО: artelagency.ruФОТО: youtube.com

Секреты сварки электродом

Получить качественный шов можно, если усвоить несколько главных правил

При верно сварочном токе, очень важно выдерживать нужную длину дуги и правильно её перемещать. Сварочная дуга считается длиной, если её длина составляет более 5 мм. Длинной дугой можно запросто прожечь тонкий металл, поэтому это очень важно учитывать при сварке

Длинной дугой можно запросто прожечь тонкий металл, поэтому это очень важно учитывать при сварке. Также, когда сварочная дуга слишком длинная, происходит активное окисление и азотирование расплавленного металла

Сварочный шов образуется с большим количеством пор, получается «рыхлым», «слабым» и непрочным. Если же сварочная дуга будет слишком короткой, то можно получить так называемый непровар сварного шва

Также, когда сварочная дуга слишком длинная, происходит активное окисление и азотирование расплавленного металла. Сварочный шов образуется с большим количеством пор, получается «рыхлым», «слабым» и непрочным. Если же сварочная дуга будет слишком короткой, то можно получить так называемый непровар сварного шва

Вот почему очень важно правильно выдерживать нужную длину дуги при сварке инвертором

Что это такое: персональная мобильная модульная экологичная вилла LODGET

LODGET – это автономная эковилла, в которой объединены все инновационные системы водоснабжения и водоотведения, коммуникационного наполнения и бытового оборудования, и, конечно же, энергопотребления. Внешне она выглядит как современный домик, в котором можно жить абсолютно в любом климате мира, даже в самом суровом.

Если говорить коротко, то название LODGET объединяет в себе два понятия: и домик, и гаджет. В уникальной эковилле можно жить круглый год, хотя она не похожа ни на привычные трейлеры, ни на типовые дачные домики. Это скорее сухопутная яхта, оснащённая по последнему слову науки и техники. При желании конструкцию можно перевезти в любую точку мира всего за несколько дней. Для размещения эковиллы не требуется идеально ровная площадка, её можно поставить даже на скалистой местности.

В горах можно организовать небольшой туристический комплекс ФОТО: housechief.ru

На эковилле грамотно продуманы все коммуникации ФОТО: 2gis.ru

Подбор сварочных электродов

Чтобы правильно выбрать подходящий электрод, необходимо учесть несколько важных параметров:

• Толщину заготовки;
• Марку стали.

В зависимости от вида электрода подбирается значение силы тока. Сварка может выполняться в самых разных положениях. Нижняя подразделяется на группы:

• Горизонтальная;
• Тавровая.

Сварка вертикального типа может быть:

• Снизу вверх;
• Потолочная;
• Тавровая,

Каждый производитель в инструкции к электродам, обязательно сообщает значение сварочного тока, при котором они будут нормально работать. В таблице показаны классические параметры, применяемые опытными сварщиками.

На величину силы тока оказывает влияние пространственное положение, а также величина зазора. К примеру, чтобы работать с 3 миллиметровым электродом, сила тока должна достигать 70–80 ампер. Таким током можно пользоваться для выполнения потолочной сварки. Этого будет достаточно для сварки деталей, когда величина зазора намного превосходит диаметра электрода.

Чтобы варить снизу, при отсутствии зазора и соответствующей толщине металла, разрешается для обыкновенного электрода установить силу тока в 120 ампер.

Сварщики с большим опытом рекомендуют для расчета использовать определенную формулу.

Для определения силы тока берется 30–40 ампер, которые должны соответствовать одному миллиметру диаметра электрода. Другими словами, для 3 мм электрода нужно установить ток 90-120 ампер. Если диаметр равен 4 мм, сила тока будет равна 120–160 амперам. Если выполняется вертикальная сварка, сила тока уменьшается на 15 %.

Для 2 мм устанавливается примерно 40 – 80 ампер. Такую «двойку» всегда считают очень капризным.

Существует мнение, что если диаметр электрода имеет малые значения, значит с ним очень легко работать. Однако это мнение ошибочно. К примеру, чтобы работать с «двойкой» нужна определенная сноровка. Электрод быстро горит, он начинает сильно греться при установке большого тока. Такой «двойкой» можно варить тонкие металлы при малом токе, но необходим опыт и большое терпение.

Электрод 3 — 3.2 мм. Сила тока 70–80 Ампер. Сварка должна проводиться только на постоянном токе. Опытные сварщики считают, что выше 80 ампер, невозможно выполнить нормальную сварку. Это значение годится для резки металла.

Сварку нужно начинать с 70 Ампер. Если увидите, что невозможно проварить деталь, добавьте еще 5-10 Ампер. При непроваре в 80 ампер, можно установить 120 ампер.

Для сварки на переменном токе можно установить силу тока 110-130 ампер. В некоторых случаях устанавливают даже 150 Ампер. Такие значения характерны для трансформаторного аппарата. При сварке инвертором, эти значения намного ниже.

Электрод 4 мм. Сила тока 110-160 Ампер. В данном случае разброс, равный 50 амперам зависит от толщины металла, а также вашего опыта работы. «Четверка» также требует особого мастерства. Профессионалы советуют начинать со 110 ампер, постепенно увеличивая силу тока.

Электрод 5 миллиметров и больше. Такие изделия считаются профессиональными, их используют только профи. В основном их применяют для наплавки металла. В сварочном процессе они практически не участвуют.

Оснащение автономной эковиллы

После изготовления элементов эковиллы на производстве, её доставляют в разобранном виде в любую точку планеты и собирают всего за несколько дней. Уровень наполнения инновационными технологиями позволяет назвать уникальный дом сухопутной яхтой, это новая форма удобной и комфортной жизни.

Идеальный зимний отдых в горах ФОТО: vk.com

Абсолютная автономность

Системы энерго- и водоснабжения, а также очистки обеспечивают бесперебойную работу эковиллы даже вдали от цивилизации. Владельцам не придётся беспокоиться об элементарных удобствах, проблем с комфортным и удобным отдыхом и проживанием не будет.

Управление системой автоматизации осуществляется через мобильную связь ФОТО: dvaslova.com

Климат-контроль автономного дома

Отопительная система и кондиционирование не требуют больших энергозатрат и работают от солнечных батарей. В случае отсутствия солнечного света долгое время, все коммуникации, которые необходимы для обеспечения комфортной жизни, переходят на подпитку от газового генератора.

На эковилле установлен реверсивный насос следующего типа:

• «вода-вода»;
• «воздух-воздух»;
• «вода-воздух».

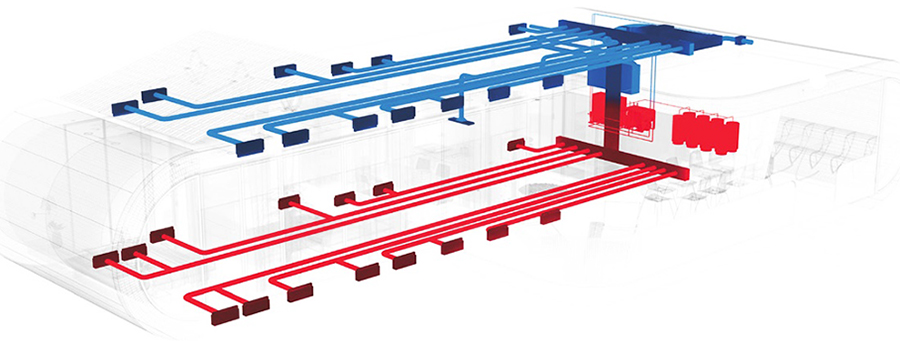

Вентсистема отвечает за воздухообмен на эковилле, а также за качественное функционирование вытяжного оборудования. Соотношение рециркуляционных и наружных потоков зависят от количества людей, живущих в доме, и от климатических условий.

Основная часть систем климат контроля, энергораспределения, вентиляции и водоснабжения расположены в верхнем ярусе и нижней зоне ФОТО: behance.net

Энергия

Главный источник электроэнергии в LODGET – это солнечно-газовая электростанция, которая включает в себя следующие узлы.

Оборудование эковиллы	Описание
Солнечные модули	Их производит дочерняя компания РосНано предприятие «Хевел». Основу батарей составляет поликристаллический кремний Si, благодаря этому стоимость модулей значительно ниже, чем монокристаллических. Кроме того, в производстве практически не остаётся кремниевых отходов. Поликристаллические модули прекрасно улавливают рассеянное излучение и эффективны даже в пасмурную погоду. Они проходят строгий контроль при выпуске. Площадь узлов – 30 м², мощность базовой комплектации – 45 кВт.
АКБ блок аккумуляторных батарей	Необслуживаемые АКБ служат намного дольше, чем обслуживаемые, благодаря особой конструкции, которая накапливает на 27% больше заряда. Базовые характеристики: полный запас электроэнергии – 19,2 кВт·ч; запас электроэнергии при заряде около 70% — 13,44 кВт·ч; запаса электроэнергии при стандартном потреблении хватает на сутки; последние 30% заряда расходуются за 5 часов.
Топливный генератор	Это резервный источник. Он включается только в том случае, когда заряд солнечных модулей ниже заданных параметров. В пасмурную погоду, когда электроэнергия накапливается крайне медленно, топливный генератор включается автоматически.
Инверторное оборудование и управляющая автоматика	Рассчитывает идеальное соотношение солнечной энергии и энергии в блоке аккумуляторных батарей. Оборудование в автоматическом режиме запускает работу газового генератора. Кроме того, оно обеспечивает высокое качество распределяемой электроэнергии, благодаря преобразованию постоянного напряжения в переменное бытовой сети.

Количество солнечных батарей рассчитывается индивидуально в зависимости от параметров домика и климатических условий эксплуатации ФОТО: artelagency.ru

Материалы и базовое оснащение эковиллы LODGET

Для каркаса модульного дома используют стойки из металла, которые обшивают клееным брусом, а также обязательно используют утеплитель.

Инженерия включает в себя:

• водопровод и канализацию;
• водонагреватель;
• душевую кабинку;
• умывальник и смеситель;
• унитаз;
• электрическую проводку;
• инфракрасные обогреватели.

С наружной стороны для эковиллы применяют террасную доску и металлический сайдинг с имитацией натурального бруса. Изнутри помещения обшиты еврорейкой, плиткой ПВХ и ламинатом, для потолков используют натяжные полотна.

В производстве используют только экологически чистые материалы ФОТО: behance.net

Процесс сварки

Технология сварки электродом состоит из нескольких этапов. Электрод подключают к сварочному аппарату для получения переменного тока. Если предполагается использовать постоянный ток, то потребуется выпрямитель. При касании электродом металла или чирканьем по нему появляется электрическая дуга. Ее сверхвысокая температура обеспечивает расплав металла и конца стержня с обмазкой.

Одним из обстоятельств, как правильно делать сварку электродом, является грамотное его подключение. При подсоединении к изделию анода будет происходить ручная сварка с прямой полярностью. Если подсоединить отрицательный полюс, то полярность будет обратная. Подключать электрод прямым или обратным способом зависит от толщины изделия. Для тонких металлов применяют обратное включение, а при толщине более 0,3 см – прямое.

Методика сварки электродом требует выбора правильного тока на сварочном аппарате. Устройство имеет два кабеля – один с зажимом, а второй с держателем для электрода. Зажав надежно электрод в держателе, зажигают дугу касанием или чирканьем.

При методе касанием электрод держат перпендикулярно по отношению к свариваемой поверхности. Коснувшись, его отводят на небольшое расстояние. Чирканье осуществляется плавным движением, а затем электрод так же отводят в сторону. В случае, когда зажигание дуги не произошло, надо попробовать увеличить силу тока.

Перед тем, как варить электродом, следует правильно выбрать его диаметр, что находится в прямой зависимости от толщины металлических деталей. Допустим, что необходимо сварить изделия, поперечный размер которых составляет 3 мм. Из таблицы видно, что для принятия решения, как правильно варить электродом 3 мм, выбирают электроды, имеющие диаметр величиной от 2 до 3 мм.

Методика, как правильно варить электродом, говорит о том, что по мере постепенного сгорания его постоянно приближают к металлической поверхности. Если произойдет залипание, то следует оторвать проводник, покачивая его в разные стороны.

Первые шаги будущего хорошего сварщика ↑

Первоначально каждый из обучающихся мастерству делает на ненужных кусках металла валики, просто расплавляя материал без создания соединительных швов. Поверхность нужно очистить от ржавчины и загрязнений.

Все сварщики начинали обучение с валиков

• Электрод вставляется в держатель сварочного аппарата.
• Инициировать поставку тока в зону плавления можно, чиркая по металлу концом стержня, словно спичкой, или касаясь заготовки постукивающими движениями.
• После создания электрической дуги электрод нужно направить на заготовку. Зазор между электродугой и металлом должен быть постоянным, не меньше 3х, но не больше 5-ти мм.

Электрод в держателе крепят под углом 70 градусов

На данном этапе практических занятий необходимо научиться подбирать силу тока для его стабильной подачи. При недостатке тока дуга будет гаснуть, слишком мощный поток проплавит металл. Навыки выставления режима сварки можно получить только путем экспериментов.

Убедившись в том, что валики выходят ровные и почти красивые, можно попрактиковаться в выполнении соединительных швов. Это уже действия для уверенной руки почти опытного практиканта, знающего, как правильно научиться варить электросваркой, и реализующего полученные сведения.

Второй шаг обучения: выполнение имитации сварного шва на заготовке

Все первоначальные действия по зажиганию электрода аналогичны описанным выше процессам. Только рука сварщика, соединяющего детали, движется не по прямой, а совершает колебательные движения, как-бы перераспределяя расплавленный металл одной детали на соседний элемент и наоборот. Траектория движения может быть зигзагообразной, петлевидной, напоминать череду елочек или серпов.

Несколько типов швов, выполняемых дуговой электрической сваркой

Потренироваться нужно снова на куске ненужного металла, прочертив на ней мелом линию, заметную через затемняющее стекло маски. Вдоль нее и нужно прокладывать своеобразный шов, вычерчивая сплошную неширокую полосу по одной из вышеуказанных траекторий.

От остывшего шва молоточком нужно отбить шлак, после чего перед взором предстанет произведение сварщика.

Шлак с остывшего шва нужно сбить небольшим молотком

После получения первых навыков можно приступить к производству соединительных швов. Они бывают тавровые, стыковые, угловые, внахлест, выполняются по горизонтали или по вертикали снизу вверх и в противоположном направлении. Чтобы рука двигалась уверенно, нужно немало потренироваться и лишь затем приступать к изготовлению полезных красивых самоделок.

Типы сварных соединений и их внешний вид

Основные модификации Lodget

Есть 3 основных модификации мобильной модульной виллы: Lodget, MINI и VIP. Рассмотрим вкратце их характеристики. Сразу стоит сказать, что по основным параметрам они практически не отличаются друг от друга. Высота потолков составляет 2,5 м, а общая – 3,1 м.

Существует несколько модификаций мобильных вилл

Lodget mini

Данная модель виллы имеет общую площадь 58,8 м², из неё жилая составляет 36,9 м², а террасы -21,6 м². Имеется внутренняя и внешняя отделка, а также полное сантехническое оснащение. Планировкой предусмотрено наличие гостиной, совмещённой с кухней, прихожей, 2 гардеробных, 1 спальни, террасы, санузла и верхней площадки.

Модульный дом имеет каркас из металлических стоек, клееного бруса и утеплителя. Инженерные сети виллы включают в себя раковину, смесители, унитаз, водонагреватель, душевую кабину, водопроводную и канализационную систему, а также электропроводку. Отопление осуществляется при помощи инфракрасных обогревателей.

Для наружной отделки виллы используется террасная доска, фасадная облицовка и металлосайдинг с имитацией деревянного бруса. Внутри Lodget mini отделывается ламинатом, еврорейкой, натяжными потолками, плиткой ПВХ.

Кухня-гостиная в Lodget mini

Lodget

Данная модель является базовой и отличается от Lodget mini площадью, а также количеством спален и гардеробных. Вилла имеет общую площадь 90,3 м², из которой под жилую отведено 66,8 м², а под террасу – 23,5 м². Планировка практически такая же, как и в Lodget mini, за исключением того, что в ней 2 спальни и 3 гардеробных. Автономность коммуникаций, климат-контроль, обстановка и вертолётная площадка рассчитываются индивидуально.

Дом настолько прочный, что на его верхней палубе может размещаться вертолётная площадка

Если недостаточно свободного пространства, предлагаемого в базовой модели, то можно отсоединить одну из стен и добавить ещё один блок.

Lodget VIP

Как видно из названия модели модульной виллы, все параметры, отделочные материалы, площадь, а также наполняемость бытовой техникой оговариваются индивидуально. Учитываются все пожелания заказчика, такие как наличие вертолётной площадки, автономность всех систем и установка «Умного дома».

Обстановка в мобильной вилле Lodget зависит от пожеланий и финансовых возможностей заказчика

Существует и водная модель мобильной виллы Lodget, которая устанавливается на специальные понтоны. Это ещё больше расширяет возможности и комфортность модульного экодома.

Водная модель модульной виллы на специальных понтонах

Азы электросварки

Сварное соединения металла на сегодня — самое надежное: куски или детали сплавляются в единое целое. Происходит это в результате воздействия высоких температур. Большинство современных сварочных аппаратов для расплавления металла используют электрическую дугу. Она разогревает металл в зоне воздействия до температуры плавления, причем происходит это на небольшой площади. Так как используется электрическая дуга, то и сварка называется электродуговой.

Это не совсем правильный способ сварки)) Как минимум, вам нужна маска

Виды электросварки

Электрическая дуга может образовываться как постоянным, так и переменным током. Переменным током варят сварочные трансформаторы, постоянным — инверторы.

Работа с трансформатором — более сложная: ток переменный, потому сварная дуга «скачет», сам аппарат — тяжелый и громоздкий. Еще немало напрягает шум, который издает при работе и дуга и сам трансформатор. Имеется еще одна неприятность: трансформатор сильно «садит» сеть. Причем наблюдаются значительные скачки напряжения. Этому обстоятельству очень не рады соседи, да и ваша бытовая техника может пострадать.

Технология сварочных работ

Для возникновения электрической дуги необходимы два токопроводящих элемента с противоположными зарядами. Один — это металлическая деталь, а второй — электрод.

При касании электрода и металла, имеющих разную полярность, возникает электрическая дуга.  После ее появления, в том месте, куда она направлена, начинает плавиться металл детали. Одновременно плавится металл стержня электрода, переносясь с электрической дугой в зону плавления: сварную ванну.

Как образуется сварная ванна. Без понимания этого процесса вы не поймете, как варить металл правильно (Чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

В процессе также горит защитное покрытие, частично плавясь, частично испаряясь и  выделяя некоторое количество раскаленных газов. Газы окружают сварную ванну, защищая металл от взаимодействия с кислородом. Их состав зависит от типа защитного покрытия. Расплавленный шлак также покрывает металл, способствуя еще и поддержанию его температуры. Чтобы правильно варить сваркой, необходимо следить за тем, чтобы шлак покрывал сварную ванну.

Сварной шов получается при движении ванны. А двигается она при перемещении электрода. В этом и заключается весь секрет сварки: нужно с определенной скоростью передвигать электрод

Важно также в зависимости от требующегося типа соединения правильно подбирать его угол наклона и параметры тока

По мере остывания металла на нем формуется корка шлака  — результат горения защитных газов. Она также защищает металл от контакта с кислородом, содержащимся в воздухе. После остывания его оббивают молотком. При этом разлетаются горячие осколки, потому защита глаз обязательна (надевайте специальные очки).

О том, как сделать из баллона или бочки мангал можно прочесть тут. Как раз попрактикуетесь.

Зажигание дуги

Затем нужно включить инвертор. Эта самая простая процедура при электросварке выполняется включением тумблера. Значение тока следует выставить регулятором, который легко увидеть на лицевой панели агрегата. Для выбранного электрода подойдет сила тока, равная 100 А. Опустите маску и приступайте.

Прежде всего, нужно отработать навык зажигания дуги. С новым электродом это делается простым резким проведением им по детали. Вспомните, как вы зажигаете спички. Если электрод уже был в употреблении, то нужно им постучать по поверхности металла. Бывает так, что электрод в руках у новичков прилипает к металлу. Это легко исправляется резким наклоном электрода в сторону. В случае, если оторвать не получилось, нужно выключить инвертор. Тогда места слипания исчезнут сами.

Разожженный электрод образует сварочную дугу. Для ее поддержания, нужно научиться выдерживать расстояние до металла в 3-5 мм. При приближении может случиться замыкание, сопровождающееся прилипанием. При отдалении исчезнет дуга.

Положение электрода

Наука, как правильно сваривать металл электросваркой, говорит о том, что важной составляющей процесса является нужное расположение электрода

Правила сварки металла электродом предусматривают три варианта: угол вперед, назад и прямой. Угол отклонения от вертикали находится в диапазоне 30-60 градусов. При положении “углом вперед” сварщик следует за электродом. Шлак начнет перемещаться к сварочной ванне, накрывая расплавленную часть металла. Небольшое количество шлака вытесняет более тяжелый металл. При увеличении шлака уменьшают угол наклона электрода. При более критическом состоянии электрод устанавливают прямо, а через некоторое время возвращают на место.

Прямой угол – это вариант того, как держать электрод при сварке в месте, доступ куда затруднен. Шов при этом способе образуется ровный и красивый.

При варианте “углом назад” наблюдается обратная картина. Жидкий шлак отбрасывается назад и находится позади сварочной ванны. Из существующих вариантов следует выбирать такой угол, чтобы жидкий шлак поступал за электродом и покрывал расплавленный металл. Такой вариант обеспечивает глубокую проплавку.

Если соблюдать советы, как правильно держать электрод при сварке, то делать сварку станет легче, а шов будет более качественным.
