Как сделать столярный верстак (слесарный, складной) своими руками

Требования при изготовлении конструкции

В зависимости от предполагаемых работ, столярный стол должен обладать следующими характеристиками:

• Масса и жесткость конструкции должна быть достаточной для обеспечения целостности и устойчивости рабочего стола.
• Наличие приспособлений для закрепления и удержания обрабатываемых заготовок (упоры, винтовые струбцины, столярные тиски).
• Возможность эргономичного размещения дополнительного оборудования.
• Размеры будущего столярного верстака зависят от массы и габаритов заготовок, которые предполагается на нем обрабатывать.
• Следует учитывать свободное пространство в мастерской. Есть проекты компактных верстаков, позволяющие организовать рабочее место даже на балконе.
• Высота стола должна быть ориентирована на физиологические особенности человека, который будет за ним работать.
• Размещать дополнительные приспособления следует с учетом основной рабочей руки хозяина.
• Перед началом проектирования верстака нужно определиться, какой он будет – переносной или стационарный.

Наиболее подходящие габариты верстака, для работы с деревом:

• длина столешницы – 2 м;
• ширина – 70–100 см;
• высота стола от пола – 80–90 см.

Габариты верстака

Расчет высоты

Оптимальная высота верстака в гараже рассчитывается исходя из роста человека и основного направления работ. При стационарных параметрах высоты для удобства использования изготавливают подножки в виде деревянной обрешетки.

Чертеж двухъярусной модели

При расчете чертежей следует учитывать толщину столешницы, расстояния для креплений сваркой, длину перекатных опор, высоту оборудования. Без учета этих моментов расстояние до столешницы от пола увеличивается на 3–4 см.

Гаражный стол с ящиками

Для изготовления столярного верстака оптимальный размер высоты для работы подбирают по формуле:

Как изготовить верстак самостоятельно

Металлические верстаки, цена которых может составлять несколько сотен у.е., не стоит торопиться приобретать. При наличии необходимого инструмента и навыков работы с ними, можно изготовить металлический верстак своими руками. Для работы понадобятся такие материалы, приспособления и инструменты:

• лист стальной (толщина регламентируется предназначением верстака);
• металлические уголки (50×50 мм) и трубы диаметром 40-50 мм для изготовления ножек и каркаса;
• болгарка;
• сварочный аппарат;
• электродрель с набором сверл;
• напильник;
• рулетка;
• винты, гайки;
• молоток;
• краска по металлу, кисть.

Столешница верстака для столярных работ

Используйте для крышки верстака листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной в 32–40 мм.

Чертеж и устройство крышки верстака: 1 – кромочные планки (береза, клен); 2 – рабочая поверхность (твердая ДВП); 3 – несущая плита (ДСП, фанера или МДФ).

Для столешницы можно взять листы ДСП, оставшиеся от ненужной мебели. Например, подойдут стенки платяного шкафа. Возьмите их за основу и добавьте мелкие куски так, чтобы крышка столярного верстака получилась размерами 670х1940 мм.

Размещайте узкие плиты ближе к задней стенке и к центру верстака. Крупные листы располагайте в верхнем слое столешницы. Склейте раскроенные заготовки.

Скрепите листы саморезами, заглубляя их в раззенкованные отверстия. Обрежьте кромки ручной циркулярной пилой на расстоянии 20 мм от края.

Выровняйте столешницу относительно каркаса и закрепите шурупами.

Острогайте рейки для кромочных накладок. Отпилите скосы в 45° и нарежьте планки по длине. Положите на крышку верстака кусок ДВП, добавьте сверху ровную панель и скрепите всё это струбцинами.

Так проще крепить накладки. Выровняйте концы по краям столешницы и прижмите рейку к панели – верхняя плоскость встанет заподлицо с крышкой верстака. Придерживая планку одной рукой, высверлите направляющие отверстия и закрепить детали шурупами.

Переставьте приспособление на другую сторону и установите остальные накладки. Обработайте планки шлифмашиной.

Просверлите в углу плиты отверстие, позволяющее легко вытолкнуть ДВП из углубления при его замене.

Очистите поверхности от пыли и покройте деревянные части каркаса морилкой. Уложите ДВП в углубление крышки. Если вы используете куски материала, то зафиксируйте их с помощью двухстороннего скотча. Установите на верстаке столярные тиски.

Изготовление столярного стола

При сооружении стола одним из важных критериев является его высота и оснащённость необходимыми устройствами. По чертежам столярного верстака, своими руками изготовленного, можно смастерить подобные столы, только меньшего размера и разных конфигураций.

При создании большого стационарного верстака заранее выбирают место его установки. Там обязательно должны присутствовать несколько розеток на 220 вольт для подключения электрического инструмента.

Итак, для самостоятельного изготовления столярного верстака понадобятся:

• циркульная пила и электролобзик;
• электрорубанок;
• электродрель с набором свёрл по дереву и металлу;
• шуруповёрт с отвёртками;
• рулетка, угольник, уровень;
• набор гаечных головок и ключей.

Кроме перечисленных инструментов нужно заготовить деревянные элементы без гнили, трещин и больших сучков. А именно:

• брусья для ножек 10×10 см;
• доски толщиной не менее 6 см для столешницы (при необходимости сбивают вместе две по 3 см);
• доски и фанеру для полок и ящиков;
• доски для каркаса 5 — 6 см толщины и 150 — 180 см длины;
• мебельные болты, шайбы, гайки, саморезы.

Чтобы не было ошибок, нужно заранее набросать примерные чертежи верстака и обозначить размеры каждого элемента конструкции.

Пошаговая инструкция по сборке верстака

Перед сборкой все материалы тщательно остругивают и шлифуют с помощью электроинструментов. Все деревянные элементы должны соответствовать заданным размерам. Пошаговая инструкция выглядит следующим образом:

• Изготавливают верхнюю раму. Для этого готовят доски нужной длины. Затем их скручивают саморезами в прямоугольную конструкцию. В середине прямоугольника крепят несколько распорных планок для усиления. Ширина всех элементов должна быть одинаковой.
• Готовят нижнюю раму. Она имеет такие же размеры, как и верхняя. Все её части хорошо скрепляют с помощью длинных и толстых саморезов.
• Мощные опорные ножки мастерят из брусьев 10×10 см. Их остругивают, снимают угловую фаску и шлифуют. Затем пилят длиной 80 — 82 см. Их нужно 4 штуки. Монтируют опоры с помощью болтовых соединений к верхней и нижней раме. Расстояние от пола до кромки нижней рамы делают около 15 — 20 см.
• На собранный каркас собирают столешницу, состоящую из досок толщиной 60 — 70 мм. Кромки этих досок должны быть хорошо подогнаны друг к другу, чтобы не было щелей. Для этого их прогоняют через калибровочный специальный рейсмус, который делает их толщину одинаковой. Края столешницы должны выступать за каркас на 7 — 10 см. После монтажа рабочей поверхности, её хорошо шлифуют и пропитывают горячей олифой.
• Устанавливают столярные тиски своими руками непосредственно в тело столешницы. Это не занимает много времени, если они уже есть в готовом виде.
• В столешнице создают углубление, что позволяет расположить зажимную губку тисков в одной плоскости с ней. Тиски крепят с помощью болтов и гаек, места под которые обязательно фрезеруют. Это необходимо для затапливания головок и шайб болтовых соединений.
• В другом конце верстака иногда устанавливают обычные слесарные небольшие тиски. Кроме всего этого, в столешнице высверливают несколько отверстий для закрепления круглых заготовок. А также предусматривают деревянные упоры, с помощью которых удерживают детали при обработке.
• Подверстачное пространство заполняют ящиками или полками для хранения инструмента и мелких заготовок. Их делают самостоятельно или берут готовые от ненужных комодов и письменных столов. Для таких ящиков изготавливают специальные модули, которые имеют направляющие планки и настил.

В итоге получается оригинальный столярный верстак, сделанный своими руками и отрегулированный под свой рост. Теперь остаётся установить рядом на стене несколько розеток с напряжением 220 вольт для работы электроинструментом и приступать к изготовлению деревянных изделий.

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

• Уголок 35 мм, толщина стенок не меньше 5 мм.
• Уголок 20 мм для каркаса.
• Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
• Фанера.
• Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Завершающие работы

Когда рама готова, сверху можно наварить уголок для столешницы слесарного верстка. Доска вырезается по полученным размерам и укладывается в пазы. Перед этим ее необходимо обработать антисептиком и антипиренами, чтобы она не возгорелась во время работы на верстаке. Особенно это касается тех случаев, когда на слесарном верстаке производится сварка двух деталей или работа инструментом, от которого летят искры. После укладки доски на верстаке можно разместить металлический лист, как видно на фото. К высоким вертикальным стойкам прикручиваются листы фанеры, в которых сверлятся отверстия для инструмента.

Чтобы инструмент не высыпался по бокам, необходимо зашить стенки, используя фанеру или другой подходящий материал. В тумбочке слева сооружаются держатели для перегородок, которые будут выступать полочками. Справа в верстаке по чертежу планируются ящики, которые можно собрать из доски, которая укладывалась под столешницу верстака.

Металл подвергается коррозионному воздействию от влаги, поэтому поверхность необходимо защитить краской. Перед покраской необходимо зачистить каркас слесарного верстака шлифовальной машинкой и обезжирить. После этого наносится слой грунтовки. После полного высыхания каркас верстака покрывается финишным слоем эмали. Это должна быть краска, которая устойчива к воздействию температур, а также механических воздействий.

Обычно на слесарном верстаке располагаются тиски и небольшая наковальня. Под них можно предусмотреть дополнительное основание. Монтируются такие модули на слесарный верстак слева, чтобы к ним был удобный доступ, и они не мешали при выполнении основной работы. Еще одним важным устройством для слесарного верстака является освещение. Оно должно быть установлено сверху таким образом, чтобы его не перекрывала голова и руки мастера. В качестве источников света для слесарного верстака можно использовать светодиодные прожекторы. Несколько из них устанавливаются стационарно и несколько должны перемещаться по плоскости верстака. В таком случае можно будет подобрать наилучший угол освещения.

Перед тем как приступить к работам на новом слесарном верстаке, его необходимо максимальной нагрузить, чтобы обеспечить устойчивость, как об этом говорилось выше. Некоторые хозяева дополнительно фиксируют опорные ноги к бетонному основанию посредством анкерных болтов. Видео со сборкой другого варианта слесарного стола есть ниже.

Верстак

Размеры верстака

Высота поверхности столешницы должна быть такой, чтобы работник стоя мог оперировать инструментами и оборудованием. Высоту верстака хозяин мастерской определяет сам – соответственно своему росту. Высота рабочего стола колеблется в пределах от 75 см до 80 см.

Размер столешницы определяется площадью подсобного помещения. Стол не должен препятствовать свободному проходу вокруг него.

Материал верстака

• Дерево. Часто используют деревянный стол. Верстак делают из бруса и досок. Ноги стола для надёжности скрепляют диагональными поперечинами.
• Металл. Самая надёжная конструкция рабочего стола – это верстак, сваренный из металлопрофиля. Изготовление сварного изделия подразумевает наличие сварочного аппарата и опыта работы с ним.

Столешницу делают в виде щита из сбитых досок отрезками бруса. Щит опирают на ножки стола и скрепляют гвоздями или шурупами. Детали соединений делают из стального уголка.

Варианты сборки деревянного верстака разные, но в одном они едины – конструкция стола должна быть устойчивой и выдерживать статические и динамические нагрузки.

Если поверхность верстака будет подвергаться случайным воздействиям режущих и острых инструментов, то столешницу оббивают жестью или кладут сверху металлический лист.

Опорную раму и ножки стола сваривают из стального уголка и полосы. Для подсобных деталей используют отрезки арматуры.

Столешницу делают из металлического листа, толщиной 8 – 12 мм. Толстый лист значительно увеличит вес верстака, что сопряжено с трудностями при его перемещении.

Выбор материалов

Для изготовления верстака принято использовать два основных вида материала, которые существенно отличаются между собой прочностью и надёжностью.

• Наиболее долговечной, прочной и удобной считается конструкция из металла. Однако в этом случае обойтись без сварки не получится, то есть процесс изготовления верстака займёт больше времени и сил. Кроме того, вам не обойтись без навыков сварки, поскольку обрабатывать заготовку самостоятельно крайне сложно. Для этого обязательно потребуется специальное сварочное оборудование.
• Проще всего изготовить верстак из прочных сортов древесины. Для того чтобы сделать его своими руками, потребуется стандартный набор инструментов. Однако деревянные верстаки — менее прочные и долговечные в отличие от металлических.

Идеальным вариантом будет совмещение материалов. Каркас лучше делать из дерева, а вот рабочую поверхность — из прочного металла. Это позволит создать долговечную, надёжную и удобную конструкцию всего за несколько часов.

Изготовление

Каркас

Первым делом берем металлический профиль, отмеряем и отрезаем. (все размеры на чертеже выше)

Далее прикидываем все на свои места и смотрим, что получается. У верстака будет 6 ножек и две зоны для хранения инструмента, одна больше, вторая меньше и разделена на две части.

И вот так примерно получается будущий каркас стола. Как видим из фото ниже, он получился довольно крепким.

Доработка перед установкой в помещение

У меня в мастерской вплотную к стене поставить данный

стол

возможности нет, так как внизу идет плинтус из кирпича, поэтому решил сзади стола наварить кусочки из профиля.

Далее, как я уже писал выше, берем профильную трубу 20*20 и делаем из него распорки и перемычки. Сначала разметил все, отрезал и можно так же наживить сваркой.

Затем после проверки полностью провариваем швы и так же зачищаем болгаркой.

Далее из уголка 20*20 делаем каркас для панели.

Приваривать этот каркас к верстаку я не стал, так как потом его будет невозможно занести в мастерскую, поэтому сделал эту часть съемную. Из фото ниже я думаю все понятно, как это было сделано. Держится панель на таком соединении отлично.

Так же заранее просверлил отверстия для крепления листа ОСБ на саморезы.

Как сделать выдвижной ящик столярного верстака из фанеры

Напилите заготовки корпуса ящика из 10-миллиметровой фанеры, а для днища возьмите лист толщиной 5 мм.

Схема раскроя деталей для двух фанерных ящиков: 1 – передняя панель; 2 – задний вкладыш; 3 – боковая стенка; 4 – передний вкладыш.

Обработайте заготовки шлифовальной машиной.

Сделайте пазы под фанерное дно в боковых стенках, заднем и переднем вкладышем. Зачистите заусенцы наждачной бумагой.

Склейте и скрутите шурупами детали передней и задней стенок.

Нанесите клей на стыки и в паз.

Соберите конструкцию, использую уголки и струбцины.

Скрепите детали шурупами, высверливая направляющие отверстия.

Соберите своими руками второй фанерный ящик.

Установите на задней стенке столярного верстака панель, предназначенную для увеличения жесткости конструкции и для размещения ручного инструмента.

Покройте отделочным составом ящики и обрезанные торцы древесно-стружечных плит.

Подведите к изготовленному своими руками верстаку электропитание и займитесь наполнением контейнеров инструментами.

Десять правил изготовления верстака

Планировать место установки следует ближе к электрической розетке: многие инструменты требуют подключения к электроэнергии

Это важно учитывать, если на крышку верстака должна быть установлена циркулярная пила или точило. Рекомендуется предусмотреть блок электрических розеток над столешницей.
Для изготовления необходимо использовать материалы с запасом прочности.
Для того чтобы не возникло непредвиденных осложнений, нужен чертеж металлического верстака

Вначале выполняется эскиз, на котором указывают основные размеры, а затем – чертеж каждой детали.

Рекомендуется предусмотреть наличие полочек и ящиков для хранения инструментов.

Крышка верстака должна быть изготовлена из толстого листа с идеально ровной поверхностью. Ширина верстака – не более 600 мм: это необходимо для того, чтобы свободно доставать до инструментов у дальнего края.
Высота верстака определяется так: руки прижимаются к туловищу вдоль тела, а ладони должны быть параллельны полу. Расстояние от пола до ладони и будет высотой верстака, подобранной индивидуально для мастера.
Для работы с режущим инструментом на одной из боковых частей должна быть выступающая часть длиной около 250 мм.
Чтобы верстак был устойчивым, к ножкам привариваются «пятаки» диаметром 90-100 мм. Ножки могут иметь отверстия для винтового крепления к основанию. Чтобы снизить уровень шума, под ножки следует поместить прокладки из войлока. Между ножками должны быть перемычки в нижней части. Поверх перемычек может быть устроена полка для крупных инструментов.
В столешнице для струбцин и упоров делают специальные отверстия. Верстак должен быть оснащен полками и выдвижными ящиками, при этом их конструкция должна быть такой, чтобы выпадение было невозможным.

Основание (подверстачье) должно быть массивным: это главное условие его устойчивости.
Эти правила относятся к верстакам любого размера, типа и предназначения. Им должны соответствовать как промышленного изготовления верстаки, так и собранные своими руками.

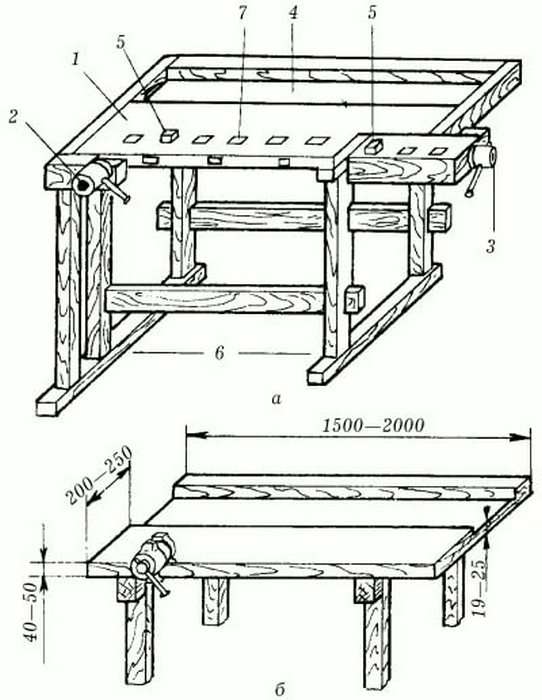

Устройство

Столярный верстак по конструктивным характеристикам представляет собой стол, на котором расположены полки для инструментов, ящики и дополнительное оборудование, такое как тиски, фрезерный станок или деревянные зажимы.

Конструкция его достаточно проста и состоит из нескольких элементов.

1. Основание, станина или подверстачье. Это опора из бруса или металлическая станина, на которой держится вся конструкция. Она рамного типа, основательная и надежная, способная вынести вес столешницы и установленного на ней оборудования. Для увеличения жесткости опора садится в шип-паз на клей, затем в сквозные гнезда вставляют царги и фиксируют клиньями, которые время от времени нужно подбивать, чтобы не было хождения. Металлические ножки привариваются к раме.
2. Столешница или верстачная доска. Изготовлена из клееных массивных планок твердых пород деревьев (ясень, дуб, граб или клен) толщиной 6-7 см, с различными пазами и выемками для фиксации обрабатываемых деталей.
3. Тиски, зажимы, отверстия под упоры. Минимальное количество зажимов для работы – от двух штук, обязательно деревянные, так как только они не деформируют изделия из дерева. Зажимы можно сделать самостоятельно, но лучше приобрести готовые. Съемные упоры используются при необходимости.
4. Дополнительные полки, на которых хранится инструмент и оборудование.

Виды верстаков

Верстаки классифицируются по нескольким параметрам: по количеству рабочих мест, например, одноместные, двухместные и многоместные; по дополнительным функциям — складные (с откидывающимися рабочими поверхностями) и в форме шкафов с множеством выдвижных полок.

В зависимости от целевого назначения оборудования выделяют следующие виды верстаков:

• Реже всего устанавливают плотничий верстак. Он имеет максимальную длину до шести метров, что позволяет закреплять на поверхности столешницы очень толстые и длинные доски и прочие пиломатериалы. Кроме этого, на поверхности устройства устанавливаются фиксаторы для пиломатериалов, чтобы в процессе обработки доски оставались неподвижными.
• Столярный верстак имеет рабочую поверхность, которая всегда крепится на прочном каркасе. Столешница, как правило, изготавливается из крепкого металла или плотного дерева (дуб или бук), благодаря чему на ней можно обрабатывать различные металлические части, не боясь повредить покрытие. Основанием служат две крепкие опорные стойки, скреплённые продольными брусьями. На передней поверхности столешницы размещают рабочие тиски для фиксации металлических деталей, а на задней делается прямоугольный вырез, служащий для перемещения дополнительных тисков. В столешнице проделывают отверстия для установки упоров или струбцин, необходимых для столярных работ.
• Лучшим вариантом для гаража является слесарный верстак, который можно отнести к универсальным. Поверхность изготавливается в основном из металла, что является идеальным вариантом при работе с твёрдыми и тяжёлыми металлическими деталями. На поверхности столешницы можно выполнять любые ремонтно-строительные работы: распиловку, шлифовку, разбор двигателя, заточку, резку и многое другое. Подобная конструкция гораздо прочней и устойчивей других за счет металлического каркаса.
