Bluetooth-колонка из радио 50-х годов своими руками

Настройка FM-радио в зависимости от производителя колонки

Портативная акустика быстро стала популярной, так как позволяет насладиться музыкой в любом месте, даже если рядом нет розеток. Соответственно, компании стремятся не упустить выгоду, и сейчас производством аудиоколонок занимаются даже те фирмы, о которых ранее ничего не было слышно.

Порядок настройки моделей от разных компаний:

  • TG. Подключают комплектный шнур, который работает в роли антенны. Переключают акустику в режим проигрывания mp3, затем кратковременно зажимают Play – запустится поиск радиостанций и их запись на внутреннюю память;
  • JBL. Активируют акустику – на корпусе загорится подсветка. Чтобы включить радио, жмут по кнопке в виде трех вышек. Поиск станций – удерживают кнопку с изображением телефонной трубки. Когда находят, отпускают, и жмут снова, чтобы найти следующий канал;
  • Booms Bass. Это аудиоколонки с антенной, где режим радиоприемника активируется функциональной кнопкой на корпусе;
  • Hoco. Понадобится шнур в роли антенны, который подсоединяют к акустике. Режим FM-тюнера активируют кнопкой на корпусе. «+» и «-» – для переключения станций;
  • Borofone. Поиск станций – короткое нажатие кнопки включения;
  • DEXP. Подключают шнур microUSB, переключают на mp3 и жмут Play;
  • Sven. Жмут Mode, чтобы переключить режим. Для поиска станций – длительное нажатие кнопки воспроизведения;
  • Telefunken. Кнопкой «M» выставляют режим работы. Сканирование – Play/Pause. После первого скана каналы сохраняются, и чтобы переключаться между ними, жмут «+» и «-»;
  • Awei. Подсоединяют microUSB (антенну), выбирают режим. Частоты проверятся автоматически. Переключение каналов – кнопки «+» и «-»;
  • LG (на примере напольной акустики X-Boom OK65). Жмут F, пока на дисплее не отобразится FM. Автонастройка – удерживают TUNING -/+ на пульте или кнопки переключения треков на устройстве в течение пары секунд. Сканирование остановится после настройки на станцию;
  • BT Speaker. Это напольная аудиотехника, где модели комплектуются пультом для простоты настройки;
  • Defender. Кнопкой «M» переключают режим, затем подключают шнур и зажимают Play. Выбор станции – кнопки «+» и «-»;
  • Hopestar. Аналогично Defender;
  • Smartbuy. Режим переключают кнопкой Mode, затем зажимают Play на 2 – 3 секунды для поиска по частотам.

Умная колонка своими руками

Смартфон

В основе колонки лежит старенький смартфон с установленным голосовым помощником. В моем случае, это Bluboo Picasso с Google Assistant и Алисой. В принципе, подойдет любой телефон, на который встанет голосовой помощник. Для работы устройства необходимо, чтобы у смартфона был постоянно включен экран. Для этого нужно зайти в Настройки / Для разработчиков и поставить галочку «Не выключать экран». Тогда, при подключении питания, экран телефона будет всегда включен. Для выключения экрана придется вынуть вилку из розетки

Приложения устанавливаются в зависимости от потребностей и задач, но понятно, что обязательно будет нужен голосовой помощник для управления колонкой. Кроме Алисы и Google Assistant я поставил YouTube, YouTube Music, виджет Я.Погоды, TinyCam — чтобы приглядывать за детьми, TuneIn для радио. В фоне висит Viber и почта для просмотра уведомлений.

Звук


Динамик 8Ом (EAS12S11F) Тихого звука динамика смартфона явно недостаточно для больших помещений. Поэтому присоедил к нему колонки. Из своих запасов взял пару старых динамиков 8Ом и прикупил плату усилителя.


Плата усилителя

Стерео усилитель на основе чипа PAM8406 и питается от 5В (т.е. от USB), рассчитан на динамики 4Ом. Это значит, что динамики 8Ом к нему подключать можно, а вот 2Ом – нельзя, сгорит. На Ali похожие усилители можно найти по запросам «pam8406» и «amplifier board».

У колонки получился на удивление неплохой звук, т.е. послушать в фоне радио и передачи на YouTube его вполне хватает. А вот слушать классическую музыку – уже точно нет.

Корпус

Основу корпуса я напечатал на 3D принтере. Испугавшись, что крышка из пластика будет дребезжать – сверху и снизу поставил фанеру. Исходники для печати:

Проект на Thingiverse Чертежи на Fusion360

Изначально думал, что придется ставить выносной внешний микрофон типа hands free, но микрофоны телефона оказалась достаточно чувствительными, чтобы слышать команды из корпуса.


Вид изнутри

Можно обойтись и без 3D печати, просто из подручных материалов (ДСП или фанеры) сделайте открытую колонку. Подробнее об открытых колонках можно посмотреть, например, здесь.

Общие впечатления

Колонка прочно обосновалась на кухне — это одновременно часы, таймер, радио, маленький телевизор, музыкальный центр и интерактивная игрушка, с которой периодически пытаются общаться дети.

Нельзя сказать, что получился просто «телефон с колонкой», пользовательский опыт сильно отличается от повседневного использования смартфона. Как ни странно, это принципиально другое устройство: оно стационарное и с ним надо разговаривать, а не тыкать в экран. В результате, первые впечатления сугубо положительные – устройство получилось неожиданно интересным и полезным.

В живую это выглядит как-то так:

АККУМУЛЯТОР АКБ БАТАРЕЯ JBL Flip 1

Емкость до 2 000mAh 3.7 V

Код аккумулятора родного аккумулятора AEC653055-2P

Колонка не заряжается , вздулась батарея или аккумулятор не держит заряд? Тогда вам нужен новый источник питания для вашего устройства. Наш интернет магазин ТЕРАБАЙТ МАРКЕТ поможет вам купить новый аккумулятор, акб, батарею для вашей колонки.

• Большинство акб на нашем сайте заказываются с заводов Китая по размерам, которые сообщает нам клиент. Так как оригинальный акб, батарею для планшета найти очень сложно или не возможно.

• На все аккумуляторы, предоставляется гарантия 3 месяца

Теги: Где купить аккумулятор для колонки, акб, батарея, батарею, заказать, цена, продажа, ремонт, замена аккумулятора, вздулся аккумулятор, не заряжается.

Плюсы и минусы умных колонок

Те пользователи, у которых интерактивная колонка исправно служит в доме или на работе несколько месяцев и более, отмечают некоторые преимущества и недостатки устройства. К плюсам они относят:

  1. Удобство голосового управления. Не нужно нажимать клавиши или разблокировать смартфон для того чтобы включить любимый трек или узнать погоду на улице. В это время руки свободны для других дел.
  2. Умная мини колонка – компактный девайс со стильным дизайном, который органично вписывается в любой современный интерьер.
  3. Возможность управления другими устройствами системы умного дома как в самом жилище, так и дистанционно.
  4. Многие девайсы способны различать голоса пользователей и подстраиваться под их интересы, включая, например, разную музыку всем членам семьи или защищая детей от прослушивания неприемлемого контента.

Из недостатков можно выделить:

  1. Возможную запись всех разговоров в доме и теоретически вероятный взлом сервера с данными злоумышленниками.
  2. Ограниченный набор функций у ряда устройств и совместимость только с гаджетами конкретных марок.

Тип питания

Как правило, портативные динамики работают автономно от встроенных аккумуляторов. Понятно, что их нужно время от времени подзаряжать. Но есть возможность подзарядки от блока питания или подсоединить к ноутбуку через USB-кабель или к пауэрбанку. При покупке желательно у продавца узнать время автономной работы. Чем больше спикер проработает без подзарядки, тем лучше.

Есть девайсы, у которых смешанный тип питания — и от аккумуляторов, и от сети переменного тока в 220 В. Питание от сети пригодится тем, кто не планирует переносить смарт-колонку в разные места дома, а нашел ей постоянное проживание на полке или на холодильнике в кухне.

Встречаются и устройства, у которых только автономное питание от батареек, которые нуждаются в периодической замене.

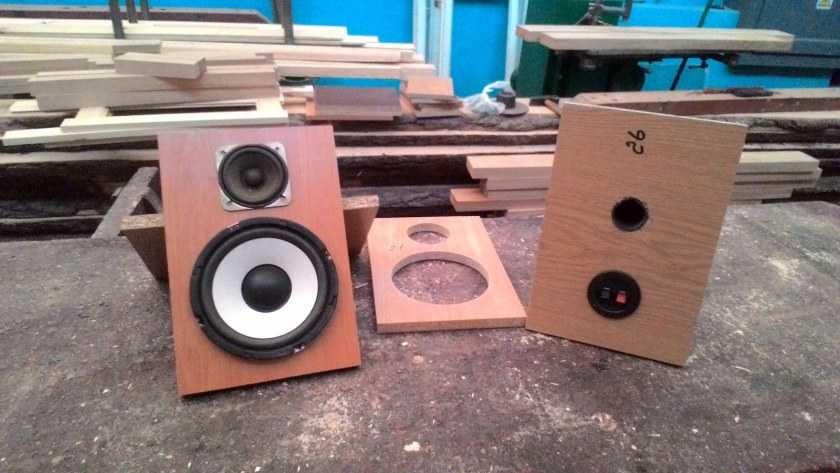

Как сделать колонку с автономным питанием своими руками

В процессе подготовке к сборке и предварительной настройки в схему электроники внесены изменения в виде двух резисторов по 200к на входе микросхемы TDA1557Q, эти резисторы ограничили максимальную громкость колонки. Следует сказать, что это не предел мощности. Ограничение сделано из соображений сокращения потребления энергии от аккумулятора с расчетом непрерывной работы колонки при воспроизведении мелодичной музыки в течение 10-15 часов. Также установлена простая схема устранения щелчка динамиков (во время включения питания) на двух резисторах 100к,  10к и электролитического конденсатора емкостью 5 мкф. Вопрос питания блютуз адаптера решен применением автомобильного преобразователя 12 — 5 Вольт, подключаемого в прикуриватель. Схема преобразователя извлечена из корпуса адаптера и подключается при помощи удлиняющих проводников (возможна замена адаптера микросхемой 7812). Для  защиты от дурака поставлены два сильноточных диода. Первый диод защищает схему от подачи напряжения неправильной полярности через штекер зарядного устройства. Второй диод при неправильном подключении аккумулятора питания принимает на себя нагрузку, что приведет к сгоранию предохранителя. Подключение блютуз адаптера осуществлено штатными укороченными кабелями с RCA разъемами и штекером питания. Окончательный вариант схемы электроники показан на фото.

Сборка схемы не заняла много времени. Был создан модуль питания и коммутации с соединительными проводниками и модуль УНЧ также с удлиняющими проводниками. Модульная конструкция упростила сборку в тесном отсеке электроники колонки. Сначала устанавливался в посадочное место блютуз модуль, затем устанавливался модуль питания, аккумулятор, собиралась схема и монтировался модуль УНЧ. В последнюю очередь устанавливаются и подключаются динамики, не забывайте про фазировку при подключении.

Схема bluetooth колонки
Модуль питания
Модуль УНЧ
Bluetooth модуль установлен
Аккумулятор питания
Монтаж модуля питания
Модуль питания установлен
Панель управления колонки
Монтаж динамика
Установка защитной панели
Защитная панель закреплена

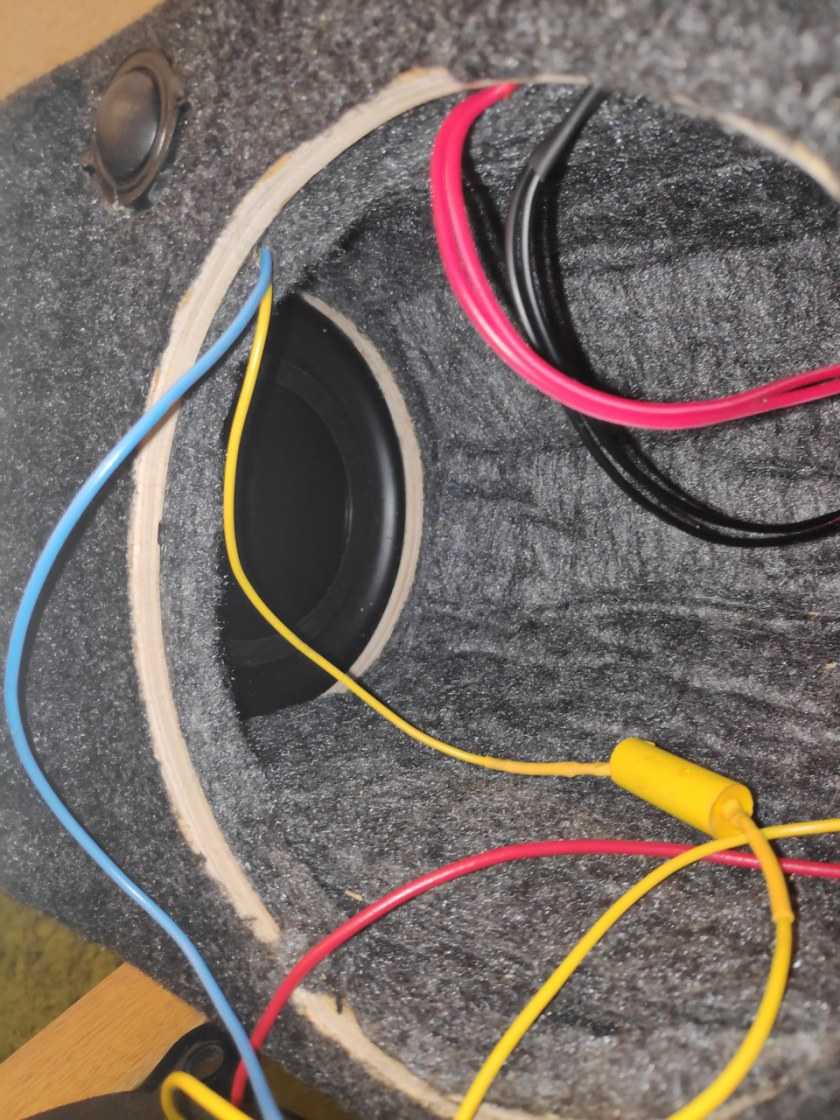

Динамик подключен

После установки всех частей электронной схемы и соединения разъемов колонка заработа без проблем. Результаты проверки  позволили окончательно закрепить заднюю крышку.

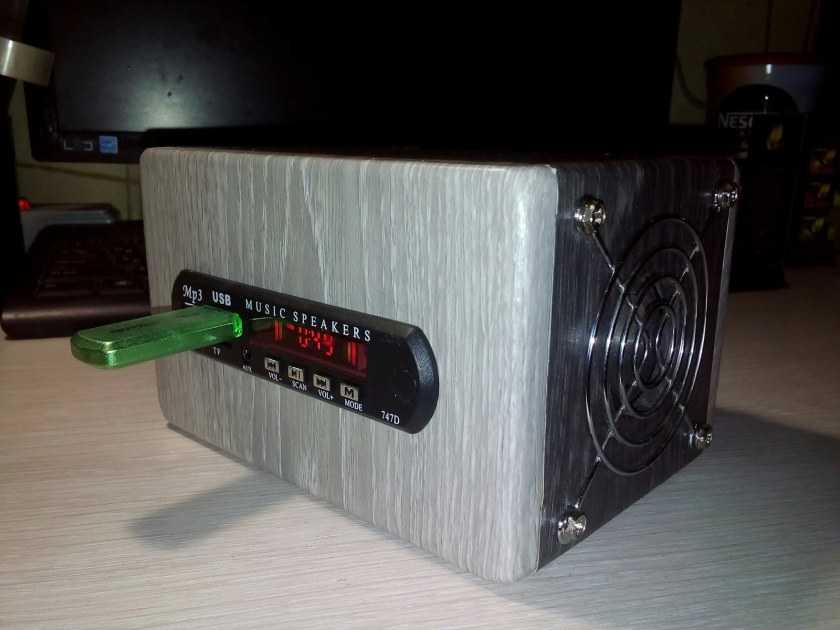

Самодельная колонка

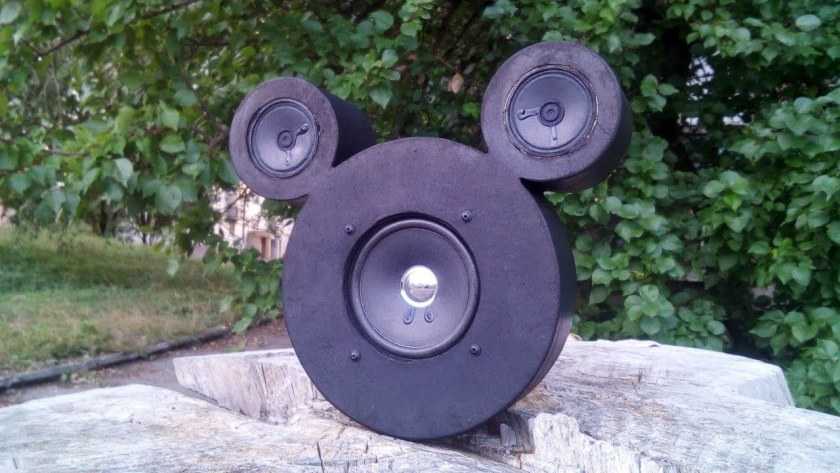

Самодельная bluetooth колонка

Громкость звука показана на видео и это не предел. Радиатор после длительной работы был чуть теплый и его размеры явно избыточны. Сравнение по звучанию с фирменной мощной блютуз колонкой BIG JAMBOX показало более сочное и натуральное воспроизведение низких частот, не считая возможности более громкой работы. Ноги чувствуют басы на расстоянии 5-8 метром от колонки ))). Вес самодельной колонки JAMBOX и размеры конечно проигрывают фирменным, а вот затраты на изготовление радуют. Bluetooth адаптер 1200 руб. (можно найти дешевле ~200-400руб.), фанера 270 руб., динамики 500 руб., микросхема и все детали 150 руб., метизы 50 руб., аккумулятор 600 руб. Итого 2770 руб., аккумулятор не покупался, а был снят с ИБП :). Фирменная колонка BIG JAMBOX стоит 12000 руб. Самодельная колонка имеет большой запас по модернизации. Это прежде всего замена аккумулятора на литиевый. Установка прибамбасов — FM приемника, MP3 проигрывателя и эквалайзера ;).

Как видите эксперимент удался и на выходе получена мощная акустическая система с автономным питанием  с легко реализуемой системой подзарядки. Сделай сам своими руками мощную блютуз колонку, это не так сложно!

Пошаговая инструкция подключения колонки через Bluetooth к телефону

При ручной настройке выполняют следующие действия:

  1. Включают аксессуар, ждут появления оповещения на экране мобильного устройства.
  2. Переходят по пунктам в Bluetooth, «Настройки», «Поиск».
  3. После активации канала в выпадающем перечне выбирают колонки.
  4. Дожидаются корректного сопряжения.

Указанную операцию проводят 1 раз, но и она может вызывать некоторые проблемы.

К телефону марки «Самсунг»

При подключении колонок к смартфону этой марки используют классический вариант. Схема проста: включают устройство, на телефоне активируют блютуз. Аксессуар появляется в перечне возможных соединений. В списке необходимое название зажимают на несколько секунд, в контекстном меню выбирают строку подключения. Сопряжение происходит в автоматическом режиме. Работу девайса проверяют любым аудиофайлом.

Идентичным способом сопрягают колонку Bluetooth с любыми мобильными устройствами на ОС Android. Рекомендованная версия оперативной системы – не ниже 4.0. При необходимости можно подсоединить 2 или 3 девайса разных производителей к 1 телефону на ОС Андроид, используя технологию Dual Audio (доступна для Bluetooth не ниже 5.0). При разной задержке звука такая манипуляция уместна на открытом пространстве, в помещении воспроизведение будет несинхронным.

К iPhone

Алгоритм действий при подключении «айфона» к колонкам следующий:

  1. Компактную аудиосистему располагают в непосредственной близости к смартфону. Это необходимо для создания стабильной связи между устройствами.
  2. Включают колонки, переводят в режим сопряжения посредством нажатия и удержания соответствующей кнопки на панели.
  3. На iPhone открывают раздел настроек (значок в виде шестеренки).
  4. В верхней части приложения выбирают Bluetooth.
  5. Передвигают ползунок в позицию включения. В выпадающем списке появляются колонки, доступные для подсоединения.
  6. Кликают по названию устройств. Процесс агрегации занимает 1-2 минуты.

Вырезаем отверстия

Затем я поставил заднюю панель на место и просверлил отверстия для винтов, которые будут удерживать заднюю панель. Я также просверлил отверстие с правой стороны корпуса для главного выключателя.

Также просверлили выемку, чтобы фанерный диск оставался на месте. Для этого я просверлил глубину 3 мм в корпусе с помощью насадки размером с фанерный диск. Затем я использовал буровую головку меньшего размера, чтобы просверлить ее до конца, вокруг отверстия для диска, чтобы она могла опираться на него. Фанерный диск затем был приклеен на место и отшлифован с помощью наполнителя, нанесенного по краям, чтобы заполнить любые пробелы.

Затем я просверлил четыре отверстия в нижней части корпуса для резиновых ножек. Это хорошая идея сделать этот шаг перед покраской корпуса, так как эти отверстия пригодятся при покраске.

Как сделать внутренний bluetooth модуль для ноутбука?

Для активного человека может быть неудобным пользоваться внешним bluetooth-адаптером. Некоторые умельцы предлагают модифицировать его своими руками во внутренний, перепаяв устройство на USB-разъем. Этот вариант подойдет только тем, кто тесно дружит с паяльником и имеет опыт по сборке-разборке ноутбуков.

Этот громкоговоритель — великолепно выглядящий гаджет с большим набором функций, хороших для тех, кто любит мигать в компании интересной мелочи. Внешний вид: ★ ★ ★ ★ ★ Дизайн: ★ ★ ★ ★ ★ Функциональность: ★ ★ ★ ☆☆ Звук: ★ ★ ☆☆. Белая картонная коробка, в которой упакована упаковка, эстетична и проста.

На дне есть резиновая отделка, которая действует как стабилизирующая. Тем не менее, поскольку динамик работает очень хорошо — звук достаточно глубокий и достаточно громкий. Компактный и минималистский, он станет идеальным гаджетом для тех, кто любит простоту и качество.

Работа по усовершенствованию гаджета своими руками ведется в несколько этапов:

Если все сделано со знанием дела, то устройство должно заработать.

Внешний динамик из смартфона

Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.

Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.

Итак, как из телефона сделать блютуз колонку самому своими руками?

  1. Скачиваем SoundWire Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.

Словом Bluetooth — называют технологию передачи данных по радиоканалу на небольшом расстоянии в несколько метров, для связи мобильных телефонов, компьютеров и других цифровых устройств. Интерфейс Bluetooth отличается низким уровнем энергопотребления и невысокой стоимостью. В настоящее время используется чаще всего для связи между сотовыми телефонами и беспроводными гарнитурами. Радиоинтерфейс Bluetooth предназначался для передачи данных и речевых сообщений.

В традиционном варианте гарнитуры модуль Bluetooth имеет микросхему, небольшой литий-ионный аккумулятор 3,7В 50мА, микрофон, динамик и кнопку включения.

Низкая стоимость аппаратной части, хорошая степень защиты и простота в использовании — сделали весьма популярным этот стандарт. Bluetooth использует частоты в районе 2,4-2,48 ГГц и не требует лицензирования. На настоящее время мировое промышленное сообщество приняло эту технологию как общий стандарт.

Удобства для пользователей, которые обеспечивает технология Bluetooth , наверняка будет иметь огромную популярность. Скажем, когда вы приходите в офис, ваш карманный компьютер тут же автоматически синхронизируется с настольным ПК, передаются новые контакты на ваш мобильный телефон и т.д.

Bluetooth-модуль содержит формирующую, приёмо-передающую часть аппаратуры и встроенное программное обеспечение . Связь между модулем и хост-контроллером производится с помощью высокоскоростного USB-интерфейса или UART/PCM-интерфейса. Интерфейс хост-контроллера в модуле Bluetooth является командным интерфейсом. Хост через ИХК направляет команды, а в ответ принимает от модуля сообщения об их выполнении; менеджер связи устанавливает необходимую конфигурацию хост-контроллера.

Вluetooth имеет два варианта связи: синхронную и асинхронную. Первый вид рассчитан на установление симметричного соединения и служит для передачи голоса. Скорость передачи информации при этом 64 Кит/с. Асинхронный вариант предназначен для пакетной передачи данных, скорость передачи cоставляет 720 Кбит/с. В начале блока находится код доступа, за ним идёт заголовок пакета, содержащий контрольную сумму пакета и информацию о его параметрах, и в конце область, непосредственно содержащая пересылаемую информацию.

Схема одного из радиомодулей Bluetooth приведена ниже:

Спектр частот, выделенный для Bluetooth, имеет диапазон 2,402…2,480 ГГц, который разбит на несколько каналов. Полоса каждого канала 1 МГц. Смена каналов производится по псевдослучайному закону. Постоянное чередование частот позволяет радиоинтерфейсу транслировать информацию по всему диапазону и исключать воздействия помех со стороны других устройств. Если данный канал занят, система перейдёт на другой, свободный от помех.

Обсудить статью СХЕМА УСТРОЙСТВА BLUETOOTH

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Портативные Bluetooth колонки за 20 баксов и 30 минут. Делаем сами

Идея обладать портативной Bluetooth акустикой давно не давала мне покоя. Однако соотношение цена / качество все никак не приходило к разумному, и по-прежнему оставляет желать лучшего. На рынке есть отличные модели, которые заслуживают быть купленными, как например – портативная колонка JBL Voyager. Правда цена тут слишком высока — порядка 220 долларов США. Но и переплачивать только за именитый бренд не особо хочется.

Ведь по сути, вся портативная акустика – это обычная мультимедиа акустика + Bluetooth модуль + литий-ионный аккумулятор. И если соединить эти компоненты самостоятельно, то можно получить совсем неплохой по качеству бюджетный вариант.

Краткий план:

  1. Выбрать мультимедиа акустику.
  2. Выбрать Bluetooth модуль.
  3. Выбрать литий-ионный аккумулятор (портативное зарядное устройство).
  4. Все это соединить синей изолентой.
  5. Профит. Наслаждаться портативной музыкой с друзьями.

Выбор компонентов.

1. Одними из важнейших характеристик портативных колонок, на мой взгляд, являются размер и вес. Исходя из этих обязательных критериев, поищем наиболее популярную и недорогую модель мультимедиа акустики. Ok, google) После анализа характеристик, выбор пал на колонки Sven 315. За цену около 8 долларов США, мы получаем очень компактные с качественным звуком мультимедиа колонки. Огромное количество позитивных отзывов это подтверждают. (https://market.yandex.by/product/6226111/reviews?hid=91107&track=tabs)

Полюбуйтесь, вот они (https://www.sven.fi/ru/catalog/multimedia_2.0/315.htm)

Технические характеристики:

  • Тип 2.0
  • Усилитель встроенный
  • Выходная мощность 5 Вт (2 x 2,5 Вт)
  • Нижняя граница част. диапазона 100 Гц
  • Верхняя граница част. диапазона 20 000 Гц
  • Высота 70 мм / Ширина 70 мм / Глубина 65 мм
  • Питание от USB

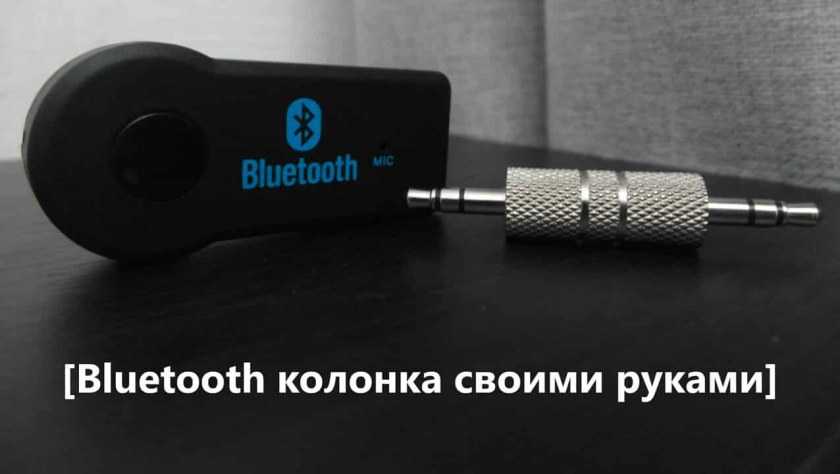

2. Следующий компонент — Bluetooth модуль. При беглом осмотре сайтов www.dx.com и www.aliexpress.com нашлись подходящие модули за 6-7 долларов США (https://www.dx.com/s/bluetooth+audio+receiver+module). Однако по объявлению на местном сайте барахолки внезапно нашелся вариант, который можно было забрать уже на завтра за 10 долларов США. Ждать посылки от китайских друзей не особо хотелось, и я приобрел то что было. Мой вариант (Bluetooth Music Receiver Adapter Dock Adaptor Audio Stereo a2dp 30 pin)

Этот адаптер предназначен для подключения к устаревшим док станциям с 30-pin разъёмом Apple. Для сопряжения более новых i-гаджетов (с lightning разъемом) или андроид гаджетов через Bluetooth.

3. И последний компонент — это литий-ионный аккумулятор. Здесь все просто. Поскольку питание наших колонок идет от стандартного кабеля USB (5V), то и берем любое портативное зарядное устройство с выходом USB и емкостью на сколько не жалко денег. (https://catalog.onliner.by/portablecharger/~fp=5v) Тут чем больше емкость аккумулятора, тем дольше играет музыка.

Сборка.

Первым делом нам нужно разобрать SVEN 315. Я воспользовался видео-инструкцией.

Затем разбираем Bluetooth модуль, извлекаем плату. Это нужно только для конкретной моей 30-pin модели (для плат, заказанных с https://www.dx.com/s/bluetooth+audio+receiver+module этого не потребуется).

Разобрав колонку, укорачиваем провод входа аудио и припаиваем его к Bluetooth модулю. Так же разветвляем и припаиваем питание +5v от USB.

Крепим внутри все термопластичным клеем, чтобы ничего не болталось.

После монтажа можно проверять. Подключаем колонки через USB к портативному зарядному устройству. И спариваем с телефоном.

Вот и все.

У нас получились отличные бюджетные портативные колонки, с которыми можно смело отправляться на пикник с друзьями.

UPD. Демо:

https://youtube.com/watch?v=oh1jsEf8ZDU

Пайка модулей

Самое интересное в сборке для многих – это пайка компонентов, здесь все очень просто:

Для начала соединим усилитель и Bluetooth модуль BT162

Включаем и нагреваем паяльник.

Припевам провода (красный и черный) питания к усилителю, затем провода (зеленый, желтый, синий) на аудиовход, не забудьте убедиться в правильной полярности.

Добавляем модуль питания.

Используя данный модуль, можно увеличить напряжение до необходимых 5 вольт.

Для регулирования напряжения используется голубой потенциалометр. Припаиваем по 2 провода к модуля степ уп и к модулю заряда.

Установка компонентов корпус

Модуль заряда и переключатель

Сначала вклеиваем модуль заряда, для этого используем клеевой пистолет. Это быстро и дешево. Затем приклейте переключатель и припаяет провода от модуля заряда до переключателя.

Аккумулятор

Спаиваем и склеиваем между собой 2 аккумуляторные батареи типа 18650 и приклеиваем сборку на стенке задней панели. Там, где разместили модуль заряда.

Установка основных модулей

Сначала устанавливаем преобразователь напряжения, затем остальные модули, все крепим аналогично с помощью теплового клея.

После установки компонентов производим окончательную пайку.

Спаиваем провода питания от модуля степ с переключателем, незабываем о проверке полярности, это очень важно. Приклеивание задней панели. Приклеивание задней панели

Приклеивание задней панели.

После того как все компоненты собраны склеиваем остальные стенки корпуса, аккуратно наносим клей и удерживаем стенки до тех пор пока клей не схватиться.

Сначала нанесите большое количество суперклея на края, затем аккуратно прикрепите заднюю панель и удерживайте ее немного, пока она не застрянет должным образом. В конце приложите горячий клей для того чтобы прикрепить заднюю панель более сильно.

После крепления задней панели спаиваем провода динамиков с усилителем, проверим все на работоспособность Окончательная сборка.

После чего можно склеивать остальные детали корпуса. После склеивания с помощью наждачной бумаги и напильника можно очистить края стенок от следов клея.

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям. Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Установка аккумулятора

Для обеспечения качественной работы беспроводной колонки следует подобрать аккумуляторную батарею с мощностью в несколько ампер-часов. Самым лучшим вариантом будет составление конструкции из двух или трех модулей, собственная емкость которых достигает 2-3А.

Подобные детали продаются на радио рынках, в виде старых аккумуляторов от телефонов и планшетов.

После нахождения нужной детали следует выполнить следующие действия:

Определите место расположения аккумуляторной батареи и примерьте ее к корпусу будущей колонки.
Используя паяльную станцию, подсоедините к батарее провода, а затем временно их изолируйте.
Закрепите аккумулятор на дно корпуса, также отличным местом может стать боковая стенка. Для фиксации используется супер клей.
Аккумуляторная батарея присоединена и готова к дальнейшему подключению к ней прочих устройств

Следует выполнить следующие этапы работы:
Используя паяльник, присоедините USB-кабель к участку для зарядки.
Установите в корпус модуль заряда и закрепите его с помощью супер клея или герметика.
Соедините между собой выход модуля и вход аккумулятора, обращая внимание на полярность.

В качестве проверки следует подключить аккумулятор к телефону или планшету, с помощью присоединенного модуля USB. В том случае, если на плате загорелся светодиод – все работает верно.

Затем следует выполнить следующие действия:

Соедините с помощью паяльника обратный модуль с двумя парами входных и выходных проводов

Обратите внимание на то, что следует оставлять обрыв для питания, его нужно подключать последовательно.
Закрепите выключатель с помощью супер клея или герметика.
Подсоедините выключатель к разрыву питания с помощью паяльной станции.
Проверьте устройство методом его активации, в случае, если все верно, на выключателе загорится светодиод.

Обратите внимание!

  • Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

  • Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция

  • Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

После выполняются такие шаги:

  • Все пропаянные контакты изолируются с помощью подручных материалов: герметика или изолирующей ленты. Следует внимательно отнестись к этому этапу работы, так как модули, полученные из Китая, обладают крайне низкими показателями защиты, вследствие чего выгорают даже при небольших выходных замыканиях.
  • Обратный модуль питания закрепляется на корпусе колонки с помощью супер клея или герметика.

На этом первый этап сборки собственной самодельной блютуз колонки завершен. Интерфейс питания полностью готов, а платы узлов надежно зафиксированы в корпусе устройства. Пора переходить к монтажу усилителя и беспроводного модуля Bluetooth.

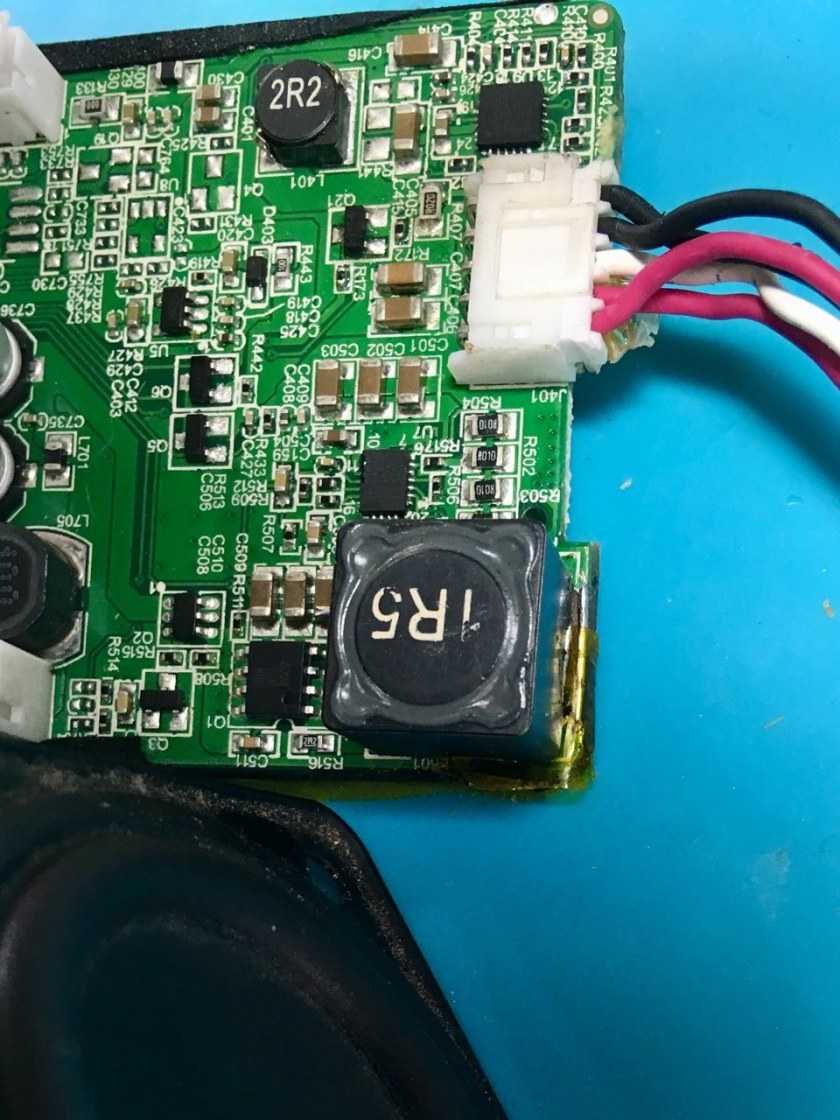

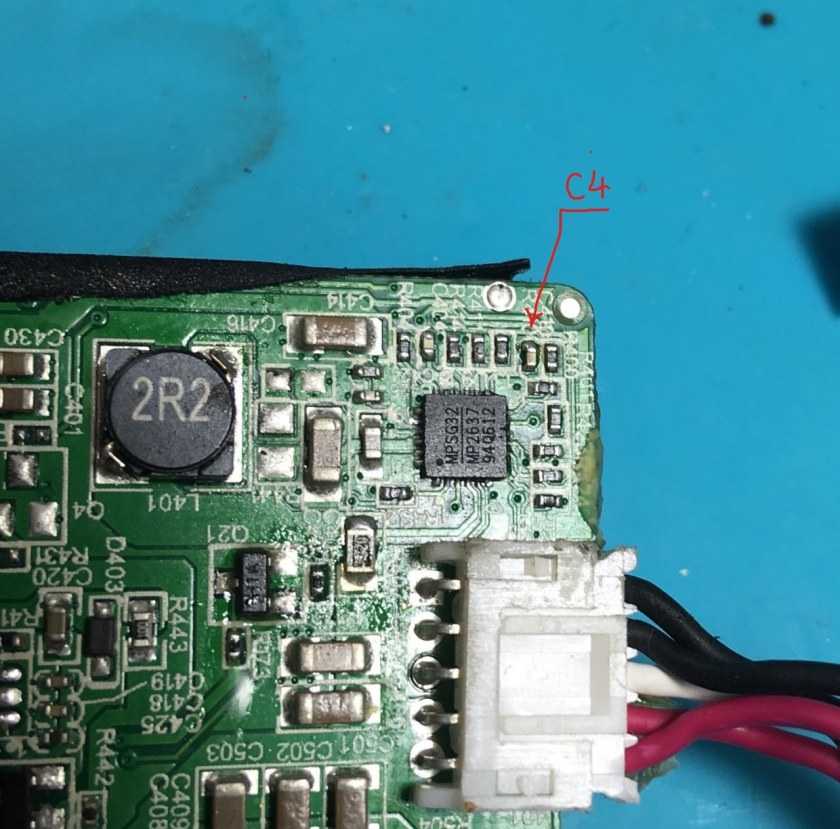

Возможные неисправности и их устранение

Если FM-тюнер по-прежнему не работает, причины следующие:

  • недостаточный сигнал приема;
  • отсутствует поддержка радио;
  • неисправен кабель или гарнитура;
  • попалась акустика с браком.

Неисправности встречаются также если слушать радиоканалы по смартфону.

Как понять, поддерживает аудиоколонка радио или нет – посмотреть в технической документации.

Если антенной служит шнур, проверяют его целостность. Из-за загибов и перегибов могли оборваться контакты.

Банальная причина, почему не работает радио – брак производства. Этим «страдают» китайские модели. Решение – сдать аудиоколонку в сервис компании-производителя. Рекомендуется сразу брать качественные модели проверенных брендов, которые дорожат своей репутацией. И никто не запрещает проверять аудиотехнику в магазине.

Если колонка не может «связаться» с телефоном, проверяют, чтобы на обоих устройствах был включен Bluetooth. Есть модели, характерные слабым сигналом подключения «по воздуху». Решение – расположить аудиоколонку как можно ближе к смартфону. Если не помогает – сбрасывают настройки, выставляя их по умолчанию. Делается это комбинацией клавиш, каких – указано в технической документации.

Бывает, подключаешь колонку к телефону, все нормально работает, звук идет, а потом пропадает. Для устранения неисправности, в смартфоне заходят в параметры Блютуз, выбирают подключенную акустику и жмут «Забыть это устройство». После синхронизуются по новой.

Ответы знатоков

Gor_Ned:

значит провод работает как антенна, купите длинней провод )) и вообше все такие девайсы включая многие телефоны слабоваты в плане радио

Владимир Кривошеев:

В качестве антенны используется провод наушников. Попробуйте подключить к вашему агрегату наушники и попытаться настроить радио. Должно все получиться. Для громкого прослушивания в этом режиме, нужно в настройках принудительно включить динамик.

Natalie Blinova:

Получилось, Владимир! Вы — гений!

~Добрый Кот~:

Вроде есть программы на маркете, но не на всех телефонах они работают, да и в принципе это бессмысленно, радио в телефоне итак не блещет качеством, а ещё пропущенное через SBC кодек зуба будет звучать совсем гнусно 8)

Равшан Бузоев:

там же есть опция-вкючить динамик тлф (только при втыкнутых ушах), может тогда пойдет втуда

Павел Петрянкин:

Подключить БЛУТУЗ колонку через aux кабель.

Владимир Воробьев:

Никак

  • https://ichip.ru/sovety/kolonka-jbl-kak-vklyuchit-radio-632312
  • https://it-true.ru/kak-vklyuchit-i-nastroit-radio-na-kolonke-jbl/
  • https://all-audio.pro/c6/datashiti/kak-nastroit-radio-na-kolonke.php
  • https://dom-voprosov.ru/prochee/kak-na-portativnoj-kolonke-nastroit-radio
  • https://dom-voprosov.ru/prochee/kak-vklyuchit-radio-na-blyutuz-kolonke
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
