1 Причины проблем с вентиляцией
Если вычисления произведены правильно, то поступление чистого воздуха нормальной влажности, а также удаление неприятных запахов будет максимально допустимым. В противоположном случае гарантировано образование плесени, грибка в ванных и туалетах, постоянная духота в кухнях и комнатах. Ситуация усугубляется тем, что практически все помещения оборудуются герметичными пластиковыми окнами без щелевой вентиляции. Приходится компенсировать недостаток свежего воздуха принудительно.
Ещё одной причиной проблем с ликвидацией отработанных масс, неприятных ароматов и избыточных водяных паров являются засоры и разгерметизация вентиляционных труб. Негативное влияние на микроклимат может оказать перепланировка помещений в том случае, если не прибегнуть к инженерной помощи при расчёте площади воздуховодов при модернизации вентиляции в соответствии с новыми параметрами.
Проще всего зафиксировать проблемы в этой системе с помощью проверки присутствия тяги. Для этого к вытяжному каналу надо поднести лист бумаги или горящую спичку. Применение открытого огня в помещениях с газовым нагревательным оборудованием не рекомендуется. Если отклонение явно заметно, то о проблемах говорить не приходится. В случае обратного результата следует выяснить причины отсутствия притока свежего воздуха и приступить к их устранению, что может потребовать заново пересчитать все параметры.
Как рассчитать площадь воздуховода различных типов сечений?
Расчёт квадратуры воздуховодов разных сечений имеет свои особенности, так как расход воздуха у них будет значительно отличаться даже при одинаковых параметрах скорости перемещения воздушных масс и площади. Кроме того, при расчёте вентиляционных сетей большой протяжённости и/или разветвленности учитывается влажность и температура воздуха (если она превышает +20°С). А также аэродинамическое сопротивление воздуховодов и фасонных изделий, зависящее от формы и материала изготовления (различные коэффициенты трения). Учёт этих параметров выражается в использовании различных поправочных коэффициентов в расчётных формулах.
Расчёт квадратуры производится по двум параметрам, взятым из нормативов (фактически эти параметры описывают кратность воздухообмена):
- расход воздуха – R (м³/час);
- скорость воздушного потока – V (м/с).
Формула площади воздуховодов оперирует параметрами расхода воздуха, взятыми из нормативов:
S = R/k × V, где
K – коэффициент, равный 3600.
Существуют альтернативные формулы, оперирующие другими коэффициентами, к примеру:
S = R × 2,778/V.
При использовании воздуховодов большого сечения существенно снижается уровень шума воздушных потоков и затраты электроэнергии на их перемещение. Однако материалоёмкость таких конструкций значительно выше, что увеличивает их первоначальную стоимость.
Круглый воздуховод декоративного типа на подвесных держателях
Значительное влияние на эффективность перемещение воздушных потоков оказывает форма сечения. В прямоугольных воздуховодах воздушный поток получает большее сопротивление. Однако прямоугольная форма более удобна для монтажа, особенно при недостатке места, и может размещаться впритык к основным строительным конструкциям. Круглые воздуховоды имеют лучшую аэродинамичность, но не всегда вписываются в интерьер. А изделия с высокими эстетическими показателями имеют гораздо большую стоимость
Учитывая приведённые факты, в качестве альтернативы рекомендуется обратить внимание на овальные воздуховоды, сочетающее в себе эргономичность и эффективность
Вентиляционные каналы на предприятии
Как посчитать площадь круглого воздуховода?
Для расчёта диаметра круглого вентканала используется нормативная площадь сечения:
Фактическую площадь получают из формулы:
Как рассчитать площадь воздуховода прямоугольного сечения?
Для прямоугольных коробов используются те же формулы, что и для круглых. Длину сторон вычисляют по формуле:
Dп – диагональ прямоугольника, вписанного в круг (фактически эквивалентный диаметр круга);
a, b – стороны.
Фактическая площадь узнаётся из формулы:
Также для вычисления основных параметров проектировщики используют таблицы.
Таблица основных параметров площади и формы сечений
Расчёт площади овального воздуховода
Диаметры овального воздуховода вычисляются по его площади. Используются следующие формулы:
Диаметр:
Р – периметр окружности овалоида,
Площадь овального воздуховода вычисляется по формуле:
a, b – большой и малый диаметр овала, соответственно.
Овальные воздушные каналы сочетают в себе преимущества прямоугольных и круглых
Расчёт сопротивления сети воздуховода
Воздушные потоки при транспортировке по трубам испытывают сопротивление, особенно это касается труб с сечением в виде прямоугольника. Чтобы обеспечить нормальную производительность системы, необходимо подобрать вентилятор соответствующей мощности. Самостоятельно вручную определить эти параметры сложно, в проектной группе все вычисления выполняются при помощи программы.
На сопротивление не влияет количество комнат, которое обслуживает вентсистема, значение коэффициента зависит от структуры и протяжённости коммуникации.
Скорость потока в прямой зависимости от сопротивления
Алгоритм расчета скорости воздуха в воздуховоде
Вычислить скорость воздухообмена можно с помощью специальных таблиц или с использованием формул
Важно заранее узнать показатель кратности. Он определяет количество воздуха, необходимого для обеспечения нормального проветривания 1 м³ помещения за 1 час
В этом случае также существуют специальные таблицы, однако значения в них нередко округляются. Поэтому специалисты рекомендуют определять эту цифру самостоятельно посредством формул.
В зависимости от планировки помещения, будут устанавливаться необходимые параметры коммуникации
Рассмотрим формулу, по которой вычисляется кратность воздуха:
N=V/W, где:
N – кратность (к-во раз/ч);
V – количество свежего воздуха, поступающего в комнату за 1 час (м³/ч);
W – объем помещения (м³).
Статья по теме:
Рассмотрим на примере, как кратность воздуха позволяет определить его необходимое количество для конкретного помещения. Для кухни, объем которой составляет 12 м³, потребуется количество воздуха равное 72 м³ (L = 12 м³ х 6 =72 м³). Цифра 6 в этом случае обозначает кратность воздухообмена.
Для проведения аэродинамического расчета воздуховода необходимо несколько значений, как то: показатель кратности, объем помещения и площадь сечения канала. Формула в этом случае будет иметь следующий вид:
V=L/3600 х S, где:
V – скорость перемещения воздушных масс (м/с);
L – количество используемого воздуха (м³/ч);
S – площадь сечения трубы (см² или м²).
В круглые воздуховоды могут устанавливаться вентиляторы, которые помогут сохранить нормальную скорость транспортировки воздуха
Стоит сказать, что скорость транспортировки воздуха находится в зависимости от еще двух параметров: уровня шума и коэффициента вибрации. При расчете скорости в воздуховоде необходимо учесть эти показатели и проектировать систему в соответствии со СНиП.
Расчёт мощности нагревания в сети
Температура воздуха, поступающего в помещения, строго регламентируется. К примеру, для жилых сооружений минимальное значение составляет +18°С. Для расчёта мощности используемого нагревательного оборудования необходимо из нормативов узнать минимальное значение температуры той климатической зоны, где расположено здание. Разница этих температур является основным фактором определения мощности нагревательного устройства. При этом, совсем не обязательно использовать максимально мощный калорифер, способный обеспечить нагрев помещения при минимальной внешней температуре. Если вентиляция имеет систему регулировки производительности, то во время максимальной нагрузки на калорифер просто снижается интенсивность подачи воздуха.
Расчёт мощности нагревательного устройства осуществляется по формуле:
Р — расчётная мощность устройства нагрева (рекуператор или калорифер), (кВт);
Δt — разница значений температуры воздуха на входе в систему вентиляции и на подаче в помещение, (°С);
Q — производительность вентиляционной системы, (м³/ч);
τv— объёмная теплоёмкость воздуха, зависит от совокупности значений влажности, температуры и давления, но принимается в качестве коэффициента 0,336 Вт × (ч/м³/°С).
Примеры использования воздуховодов в качестве декоративного элемента помещений
Как рассчитать площадь воздуховода с использованием формул
Для того чтобы правильно выполнить все расчёты, нужно первым делом определиться с сечением фасонных изделий. Они могут быть:
- в форме квадрата или прямоугольника:
- круглые (реже овальные).
Рассмотрим, какие формулы применимы для тех или иных вычислений. Начнём с квадратных или прямоугольных изделий.
Круглые воздуховоды более востребованы – сопротивление в них минимальное, чего нельзя сказать о квадратных или прямоугольных
Формула площади воздуховода, необходимой для правильного устройства вентиляции, довольно проста:
S = A × B, где
- S – площадь, м²;
- А – ширина короба, м;
- В – высота, м.
С круглым воздуховодом немного иная ситуация.
Вентиляционная система состоит из множества деталей, каждую из которых требуется учитывать при вычислениях
Расчёт площади круглого воздуховода: нюансы вычислений
Круглые вентиляционные шахты обладают лучшей пропускной способностью – воздух не встречает на своём пути никаких препятствий. К тому же монтаж круглых деталей намного проще, чем квадратных или прямоугольных. Вычисления площади производятся по формуле:
S = π × D2/ 4, где:
- S – площадь, м²;
- π – постоянная величина, равная 3,14;
- D – диаметр, м.
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»
“Чем короче вентиляционные каналы, тем лучше система будет выполнять свою задачу. Следует учесть, что с увеличением размеров шахт снижается скорость потока воздуха и шум, производимый при передвижении воздушных масс. Расчёты прямых участков следует производить отдельно, не стоит забывать о потере давления в сети”.
В компьютерных программах система вентиляции выглядит так
Статья по теме:
Пластиковые воздуховоды для вентиляции.В статье мы рассмотрим виды и размеры изделий, как рассчитать воздуховод по площади помещения и другим параметрам, секреты монтажа.
Технический расчет вентсистемы
Перед началом проектирования необходимо провести точный расчет системы вентиляции. Его проводят инженеры с соответствующим образованием. По расчетным данным определяется схема движения потоков, устанавливается тип вентилирования, выбирается мощность, производительность силового оборудования, сечение воздуховодов. Эта информация необходима для дальнейшего проектирования экономичной, эффективной вентсистемы.
Ошибки при расчете заключаются в неправильном выборе мощности оборудования.
- Излишняя производительность значительно повысит цену проекта при закупке силовых установок. Их стоимость напрямую зависит от мощности. Сформированные потоки будут двигаться с избыточной скоростью, создавая сквозняки. Эксплуатационные расходы возрастут многократно.
- Оборудование с недостаточной мощностью не сможет сформировать стабильные, направленные потоки, вентилирование не будет соответствовать установленным нормативам.
Расчет проводится по разработанной методике, где учитываются:
- размеры, целевое назначение объекта, особенности архитектурного решения;
- необходимая кратность воздухообмена, объем подачи воздушных масс из расчета на одного человека или на квадратный метр площади (с учетом высоты потолков);
- мощность нагревательных/охладительных элементов, типы фильтров, сопротивление системы;
- давление, скорость потока, создаваемые вентиляторами;
- уровень шума от работающих силовых установок, движение воздуха по каналам.
Все эти факторы были учтены при разработке типовых проектов с различными требованиями к параметрам воздуха. Наши инженеры провели полный расчет приточно вытяжной вентиляции, калькулятор, установленный на сайте, поможет всем желающим ознакомиться с этой информацией.
Основные формулы аэродинамического расчета
Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.
Только не забывайте об увязке остальных ветвей системы
Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:
Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки необходимо разместить прямоугольные диафрагмы.
Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам
Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.
Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.
Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов, приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.
Пример расчета
По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой. Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.
Проще будет если результаты заносить в таблицу такого вида
Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:
Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.
- Записываем длину каждого участка.
- Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции. Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.V1=L/3600F =100/(3600*0,023)=1,23 м/с.
V11= 3400/3600*0,2= 4,72 м/с
Нас результат устраивает. Определяем размеры воздуховодов и скорость по этой формуле на каждом участке и вносим в таблицу.
- Начинаем расчеты потерь давления. Определяем эквивалентный диаметр для каждого участка, например первого dэ=2*150*150/(150+150)=150. Затем заполняем все данные необходимые для расчета из справочной литературы или вычисляем: Re=1,23*0,150/(15,11*10^-6)=12210. λ=0,11(68/12210+0,1/0,15)^0,25=0,0996 Шероховатость разных материалов разная.
- Динамическое давление Pд=1,2*1,23*1,23/2=0,9 Па тоже записывается в столбец.
- Из таблицы 2.22 определяем удельные потери давления или рассчитываем R=Pд*λ/d= 0,9*0,0996/0,15=0,6 Па/м и заносим в столбик. Затем на каждом участке определяем потери давления на трение: ΔРтр=R*l*n=0,6*2*1=1,2 Па.
- Коэффициенты местных сопротивлений берем из справочной литературы. На первом участке у нас решетка и увеличение воздуховода в сумме их КМС составляет 1,5.
- Потери давления в местных сопротивлениях ΔРм=1,5*0,9=1.35 Па
- Находим суму потерь давления на каждом участке = 1.35+1.2=2,6 Па. А в итоге и потери давления во всей магистрали = 185,6 Па. таблица к тому времени будет иметь вид
Далее производится по тому же методу расчет остальных ветвей и их увязка. Но об этом поговорим отдельно.
Онлайн-калькулятор расчета производительности вентиляции
Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:
- назначения помещения
- количества оборудования
- выделяющего тепло,
- количества людей в помещении.
В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.
Расчет производительности по кратности воздухообмена
Онлайн-калькулятор расчета системы вентиляцииСледующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонентов: воздуховоды, распределители воздуха, фасонные изделия (переходники, повороты, разветвители.) Сначала разрабатывается схема воздуховодов вентиляции, по которой производится расчет уровня шума, напора по сети и скорости потока воздуха. Напор по сети напрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Напор по сети должен возрастать с увеличением длины воздуховодов и количества поворотов и переходов.
|
Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.
Расчет мощности калорифера
|
Методика расчета мощности калорифера
Р = T * L * Сv / 1000, где: Р — мощность прибора, кВт; T — разница температур на выходе и входе системы, °С; L — производительность м?/ч. Cv — объемная теплоемкость воздуха = 0,336 Вт·ч/м?/°С. Напряжение питания может быть однофазным 220 В или трехфазным 380 В. При мощности более 5 кВт желательно использование трехфазного подключения. |
Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:
Вычисление площади воздуховодов по формулам
Неточность в подсчетах этого показателя вентиляционного комплекса может стать губительной. Снижение требуемого значения неминуемо вызовет повышение давления в вентшахтах, следовательно, спровоцирует появление постороннего гула. Посчитать площадь вентиляционного канала прямоугольной формы можно по формуле:
- S — площадь сечения (м 2 );
- L — потребление воздуха (м 3 /ч);
- k — требуемый коэффициент, равен 2,778;
- V — скорость потока воздушных масс.
Кроме того, используя математические вычисления, можно найти реальную площадь сечения вентиляционного канала. Для этого используется формула:
S = A х B /100 — для квадратных или прямоугольных коробов;
S = π * D² / 400 — для коробов круглой формы, где:
- A — высота короба (мм) ;
- B — ширина короба (мм) ;
- D — диаметр круглого короба (мм).
Чтобы получить более точные значения, можно сравнить данные, полученные с помощью инженерных расчётов и онлайн-калькулятора. Площадь воздуховодов не должна существенно отличаться.
Размеры вентиляционных каналов рассчитываются индивидуально для каждого участка. Следует отметить, что скорость воздушного потока может быть ≈ 8 м/с, так как габариты соединительного фланца вентиляционной системы лимитированы габаритами ее остова. Чтобы снизить скорость потока воздуха и уровень шумового загрязнения, габариты вентиляционных установок выполняются на несколько размеров больше, чем у фланца. В таких условиях центральный воздуховод соединяется с вентустановкой через переходное устройство.
Для систем вентиляции бытового назначения чаще всего применяют воздуховоды круглой или прямоугольной формы диаметром 100−250 мм.
Расчет воздуховодов или проектирование систем вентиляции
В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.
Расчет площади сечения воздуховодов
После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.
Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.
При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.
Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.
Площадь сечения воздуховода определяется по формуле:
Sс = L * 2,778 / V, где
Sс — расчетная площадь сечения воздуховода, см²;
L — расход воздуха через воздуховод, м³/ч;
V — скорость воздуха в воздуховоде, м/с;
2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).
Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.
Фактическая площадь сечения воздуховода определяется по формуле:
S = π * D² / 400 — для круглых воздуховодов,
S = A * B / 100 — для прямоугольных воздуховодов, где
S — фактическая площадь сечения воздуховода, см²;
D — диаметр круглого воздуховода, мм;
A и B — ширина и высота прямоугольного воздуховода, мм.
Расчет сопротивления сети воздуховодов
После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.
Для расчета сопротивления участка сети используется формула:
Где R – удельные потери давления на трение на участках сети
L – длина участка воздуховода (8 м)
Еi – сумма коэффициентов местных потерь на участке воздуховода
V – скорость воздуха на участке воздуховода, (2,8 м/с)
Y – плотность воздуха (принимаем 1,2 кг/м3).
Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.
В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:
Как посчитать площадь используемого материала?
Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.
В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать свежий воздух, и от особенностей конструкции системы проветривания.
Схема работы воздуховода.
Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.
Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.
При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.
Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).
7 Подводя итоги
Проектирование и последующий монтаж систем вентиляции – процесс трудоёмкий и не всегда выполнимый самостоятельно. Такая работа требует особых знаний и навыков. Конечно, сегодня существует множество программ, помогающих спроектировать вентиляционные магистрали, однако они не могут заменить инженерной мысли. Оптимальным вариантом будет доверить всю работу, от начала до конца, настоящим профессионалам. Но проблема в том, что в наши дни начали появляться проектные конторы, работники в которых совершенно не знакомы с инженерным делом. Хотя подобная ситуация наблюдается и в других отраслях. По этой причине прежде чем доверить какой-либо фирме разработку проекта вентиляционной системы для своего дома, постарайтесь узнать о ней как можно больше. В идеале будет пообщаться с их клиентами, дома которых уже обжиты. Только в этом случае можно надеяться на тот результат, которого вы ожидаете.
Редакция Seti.guru надеется, что сегодняшняя статья была интересна и полезна нашему уважаемому читателю. Если у вас остались вопросы, их можно задать в обсуждениях ниже, наша команда с удовольствием на них ответит в максимально короткие сроки
Если у вас есть опыт в монтаже вентиляционных систем или их проектировании (неважно, положительный или отрицательный), просим вас поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам, делающим первые шаги в области устройства вентиляции. А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен
А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен.
Источники
- https://VentingInfo.ru/sistemyventilyacii/raschyot-ploshhadi-vozduhovodov-i-fasonnyh-izdelij-formuly-kalkulyator
- https://sovet-ingenera.com/vent/raschety/raschet-ploshhadi-vozduxovodov-i-fasonnyx-izdelij.html
- https://kalk.pro/ventilation/raschet-vozduhovodov/
- https://melt-spb.ru/ventilyacionnye/raschet-secheniya-vozduhovoda.html
- https://odstroy.ru/rascet-plosadi-vozduhovodov-i-fasonnyh-izdelij-ventilacii/
Выводы
Расчёт квадратных метров воздуховодов с использованием современного программного обеспечения является не таким уж сложным процессом. Однако при обустройстве сложных, разветвленных систем большое значение имеет опыт использование различных материалов и фасонных частей. Кроме этого следует учитывать возможности потери тепла, появление конденсата, изоляции от шума и вибрации. А также ряд других факторов, возникающих в результате эксплуатации.

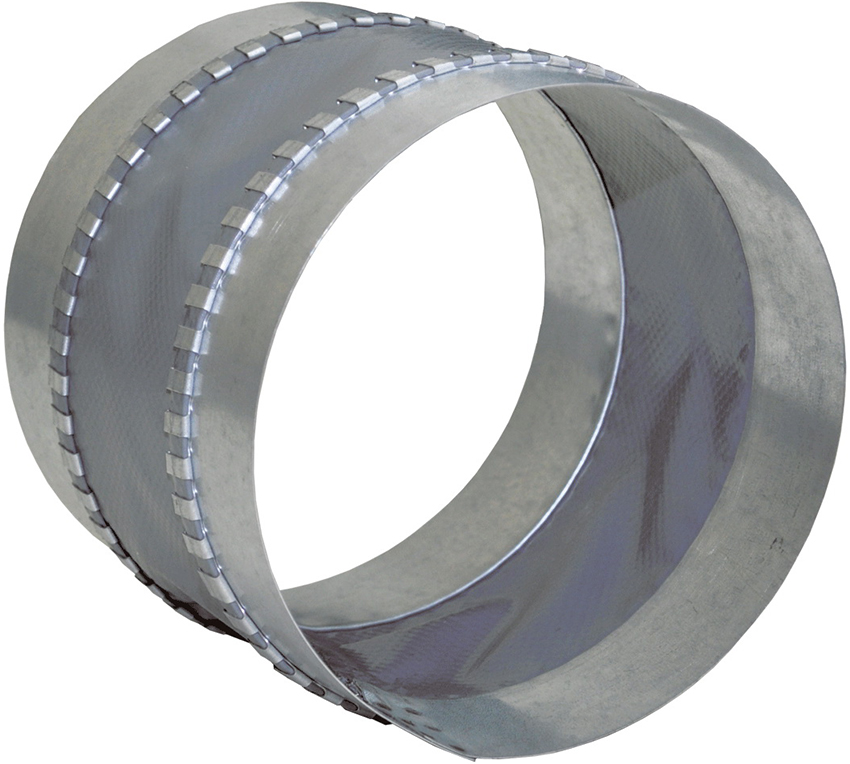

Воздуховод круглого сечения
Воздуховод прямоугольного сечения
Отвод круглого сечения
Отвод прямоугольного сечения
Переход круглого сечения
Переход прямоугольного сечения
Переход с прямоуг. сечения на прямоугольное
