Печное отопление с водяным контуром своими руками: схема и видео

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

• Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
• Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
• Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
• Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы;
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения;
Около печки температура будет всегда выше, чем в остальном помещении;
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

• труба и лист из стали толщиной 4 мм;
• профтрубы, прутья металлические сечением 2 см;
• электродоты;
• вентилятор;
• кирпичи огнеупорные;
• автоматический регулятор температур;
• крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

• бочка из металла (объем – 200 л);
• стальной лист толщиной 3-5 мм (для создания топки);
• металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
• труба Г-образной формы (диаметр – 20 мм);
• колосник;
• дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.

Рис. 3 Котел для теплицы

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

• В тамбуре теплицы необходимо выложить кирпичную печь.
• По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
• Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

• Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
• Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
• Установка топки внутри бочки.
• Вывод из бочки дымохода.
• Установка дополнительного расширительного бачка на бочку.
• Сварка отопления для теплицы из профильной трубы.
• Раскладка труб внутри конструкции теплицы.
• Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.

Пеллетные котлы российского производства

Жаротрубный котел

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Установка котла для кирпичной печи

Достоинства комбинированной отопительные системы

• Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
• Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

• В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
• Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией. Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Особенности кладки, о которых вам нужно знать

Соблюдение порядовки – обязательное условие при возведении кирпичной печи с водонагревательным котлом. В противном случае вы можете некачественно перекрыть те или иные каналы и т.д.
Толщина швов должна составлять от 3-х до 5мм

Важно, чтобы эта толщина была одинаковой везде. Кроме того, следите, чтобы швы располагались строго по горизонтальной прямой.
Выполнение перевязки швов – такое же обязательное условие, как и четкое следование порядовке.
Все элементы печи из металла монтируются одновременно с кладкой кирпича

Если оставить это на потом, то есть попытаться сделать это после окончания кладки ряда, у вас может не получиться установить те или иные детали.
Закрепление дверцей в кладке осуществляется с помощью металлической проволоки. Протянув ее через отверстия в самой дверце, концы монтируются прямо в шов кирпичной кладки. Когда раствор застынет, соединение будет максимально прочным.
Уложив 2-3 ряда, оставьте их на сутки для высыхания. Лучше не торопиться и сделать все качественно, чем сложить печь за сутки, а затем обнаружить в ней массу изъянов.

Как обеспечить оптимальный температурный режим

При отоплении деревянных домов традиционными печами наблюдается откровенная неравномерность обогрева. Наиболее теплые участки в таком доме располагаются в непосредственной близости от кирпичного обогревателя. В дальних углах при этом может быть довольно прохладно. Вариант с несколькими печами обходится очень дорого. Кроме того, это приводит к значительному сокращению жилого пространства.

Наиболее оптимальное решение – применить комбинацию кирпичной печки с водяным отоплением. Подобный опыт уже имеется у многих жителей нашей страны, сумевших решить задачу по созданию тепла и уюта в своем жилище. Для этого обычная кирпичная печь оснащается теплообменником, имеющим вид змеевика. Местом его установки выступает топка или основание дымоходной трубы. Благодаря вырабатываемому теплу вода внутри него начинает нагреваться, впоследствии поступая в систему радиаторов. Таким образом достигается равномерное прогревание жилища.

Достоинства печки с контуром отопления:

• Эффективность и равномерность отопления. Этому способствует расположение радиаторов в разных комнатах и постоянное нагревание теплоносителя.
• Абсолютная независимость. Данные конструкции не зависят от наличия в доме газа и электричества. Хозяева в этом случае сами выбирают время и интенсивность обогрева.
• Возможность самостоятельного обслуживания систем отопления. Для осуществления этих несложных мероприятий присутствие специалистов не требуется.
• Экономичность. Хоть такую систему и приходится запускать каждый день, однако за счет дешевизны топлива расходы на ее функционирования довольно небольшие.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

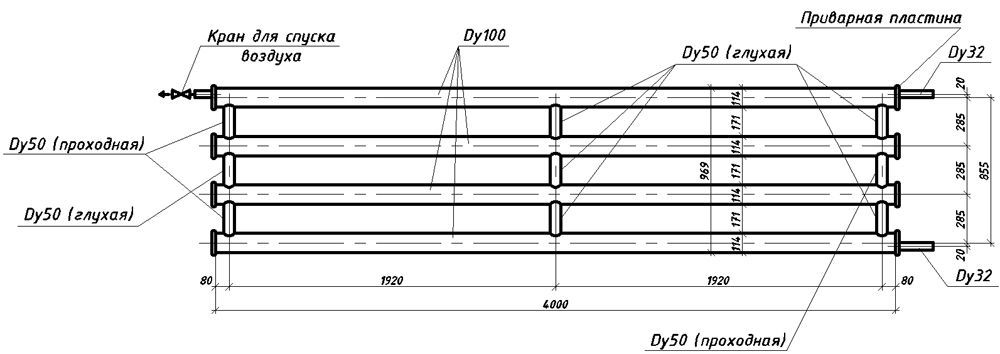

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Материал

Обычно при возведении печей используется кирпич. Его характеризует ряд особенностей. Такая конструкция отличается большим весом (от 1.5 до 10 т), требует подготовленного, прочного фундамента. Из-за массивности агрегата, теряется много полезного пространства в помещении.

Оптимальный вариант монтажа – когда дом еще строится. В таком случае легче все продумать и оптимально расположить схему. Проектирование в уже готовом жилье создает трудности: приходится создавать прочную основу.

Кирпичная печь с водяным отоплением долго нагревается, но и медленней отдает тепло. Благодаря этому комнаты сохраняются теплыми на много часов.

Альтернатива кирпичу – сталь, из нее изготавливают «буржуйки». Нюансы таких конструкций:

• Легкий вес (100-300 кг) и компактность, не требуют много места, их можно ставить на обычный пол;
• Устанавливаются не только на стадии строительства, но и в построенных домах;
• Корпус быстро нагревается, и быстро отдает тепло, поэтому владельцу придется чаще топить.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Обязательные условия при монтировании

Уровень воды в конструкции элемента теплообмена должен быть выше 4 см, иначе она будет кипеть, а это недопустимо.

Уровень воды в конструкции элемента теплообмена должен быть выше 4 см

Змеевик должен быть толщиной не меньше 5 мм. Если вы используете для сжигания уголь, то стенки должны быть еще толще, в противном случае они просто прогорят.

Соблюдайте при монтаже дистанцию от стенок растопки. Оставляйте не менее 2 см, этого расстояния будет достаточно, учитывая расширения змеевика при нагревании.

С особой осторожностью отнеситесь к пажароопасности всей конструкции. Внутри печи должны быть расстояния между деревянными перегородками и стенами, так как простное соприкасание этих деталей грозит возгоранием

Оптимально сделать отделку из кирпича или другого огнеупорного материала.

Подготовительные мероприятия

Организация печного отопления подразумевает подготовку чертежей, выбор подходящего местоположения для труб и радиаторов, а также грамотный расчет мощности. Дальше изготавливается или покупается регистр и производится кладка конструкции со встроенным теплообменником.

Расчет мощности и габаритов

КПД теплообменника определяется материалами, из которых он изготовлен. Чугунные изделия серий МС-110-300 и МС90-300 обладают мощностью 0,14–0,16 кВт/кв. м для ребра. Учитывая такие цифры, можно спрогнозировать количество секций для обогрева каждого контура. На 10 кв. м площади нужно не меньше 1 кВт. Для здания на 60 кв. м. требуется регистр мощностью 5,5 кВт.

На КПД теплообменника влияют материалы, из которых он изготовлен.

Габариты печной системы составляют 1020x1160x2380 мм. Теплообменник имеет размеры 750x500x350 мм.

Необходимые материалы и инструменты

Для сборки печи нужно подготовить:

1. Достаточное количество шамотного и полнотелого кирпича с огнеупорными свойствами.
2. Топочную и поддувальную дверки.
3. Колосниковую решетку.
4. Стальные уголки и полосы.
5. Задвижки для печей и варочной камеры.
6. Предтопочный лист.
