Печь булерьян своими руками

Облагораживание и модернизация

Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.

Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:

Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.

Разводка тепла по комнатам дома

Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:

Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.

Улучшение внешнего вида

Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.

Все каналы печки спрятаны

Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:

Кирпичная стена

В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:

Булерьян под камин

Переделка буржуйки под жидкое топливо

Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.

Установка водяного контура

Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.

Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.

Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:

Распространенные проблемы эксплуатации

Главная проблема при эксплуатации булерьяна – выделение горючих газов, которые не могут сгореть из-за влажности дров и выделяются в виде конденсата. Чтобы решить все проблемы эксплуатации достаточно использовать исключительно сухие дрова, иначе выделяемые газы будут осаживаться на поверхности труб и формировать наросты, приводящие к засору.

Несмотря на то, что продавцы говорят о том, что топить буллерьян можно чем угодно – на самом деле это не так. В качестве топлива лучше всего использовать дрова и продукты, изготовленные из древесины. Это может стать большим минусом для тех, кому удобнее топить углем.

Почему дымит булерьян?

Булерьян может дымить из-за того, что отсутствует тяга или давно не производилось обслуживание печи, т.е. не прочищался дымоход, подобные ситуации происходят, если печь все-таки топилась влажными дровами. Эти проблемы можно устранить с помощью механической очистки труб специальным металлическим прутом или чисткой с помощью специальных химических брикетов. После прочистки дымохода и при наличии тяги дым не будет выходить наружу.

Так же дымить может из-за того, что полностью закрыта заслонка, т.е дыму попросту некуда выходить. Как сказано в инструкции по растапливанию печи, заслонку нельзя закрывать, только слегка прикрывать.

Чтобы дым не забрасывался в помещение, необходимо соблюдать правила по установке дымовых труб. Рядом не должно быть высоких деревьев или строений, так же труба должна возвышаться над кровлей и коньком кровли не менее, чем на 500 мм.

Никак не получается растопить

В начале эксплуатации использовать булерьян одно удовольствие – не занимает много места, хорошо прогревает помещение, экономит дрова. Но, если со временем печь всё труднее растопить – это означает, что, возможно, забился дымоход и необходимо сделать прочистку. Сущетсвует два способа прочистки печи: механическая (специальным металлическим прутом пробить образовавшиеся в дымоходе наросты), химическая (протопить печь специальными брекетами, которые при сгорании устраняют засор).

При установке печи необходим правильный монтаж наружных дымоходных труб. Если трубы установлены неправильно — рядом присутствуют возвышенности (деревья или строения), или труба недостаточно поднимается над кровлей дома и коньком, дым не сможет выходить через них, а будет выходить в помещение. Растопить печь при таких условиях невозможно. Проверьте правильность установки дымоходных труб.

Важно перед началом пользования ознакомиться с инструкцией, в ней достаточно подробно описано, как топить булерьян

Другие проблемы

Главными проблемами печей булерьян по отзывам пользователей является именно заброс дыма в помещение и выделение угарного газа, вредного для здоровья. Другие проблемы могут возникать из-за неправильной эксплуатации, использования влажных дров или выхода из строя печи. Как сказано выше, нельзя использовать в качестве топлива каменный уголь, чтобы не прогорели стенки котла.

В начале пользования будет выделяться дым от краски, но через несколько топок эта проблема исчезнет сама собой. Кроме того наружные трубы приходится утеплять для лучшей теплоотдачи.

Полезные советы по эксплуатации

“Неправильная” установка дымоходных труб обусловлена необходимостью защитить конструкцию от смолы, которая образуется в результате сгорания древесины. Если этот момент не предусмотреть, то смола будет вытекать из печки, а при такой установке она будет оставаться в дымоходе и постепенно сгорать.

По окончании сборки печь Булерьян устанавливают на ровном и огнестойком основании и подключают к дымоходу. При этом необходимо соблюдение правил пожарной безопасности

Засорение смолой для печи Булерьян практически неизбежно. Со временем смолистые слои накапливаются и засоряют устройство. Это выражается в заметном сокращении эффективность его работы, уменьшении тяги, проблем со свободным движением шибера. Значит, пора заняться прочисткой печи.

Облегченный вариант такой прочистки состоит в протапливании устройства осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ ликвидировать загрязнение смолой – прожиг. Для этого печь сильно растапливают при открытом зольнике, фактически прокаливая все каналы. В результате смолистые отложения сгорают.

На базе печки булерьян можно организовать автономную систему отопления:

Галерея изображений

Фото из

Бурельян в качестве основы автономного отопления

Основа воздушного отопления

Подключение воздуховодов их гофры к трубам печи

Устройство водяного отопления

Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к отверстию зольника. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожные манипуляции с баллоном кислорода вблизи открытого огня могут стать причиной взрыва.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и отходы древесного производства (стружку) или специальные брикеты

Важное условие – низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печки, и тем реже придется ее прочищать. В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы

Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона

В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы. Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона.

Водяные буллеры

Водогрейный котел-булерьян

А нельзя ли такую, действительно хорошую, печку, приспособить для водяного отопления? Можно, и водяные булерьяны выпускаются промышленностью. Но, глядя на такой (см. рис), поневоле вспоминается высказывание выдающегося советского строителя подводных лодок о проекте гигантского атомного подводного ракетоносца типа «Акула», еще известного как «Тайфун»: «Это яркий пример победы техники над здравым смыслом».

Авторы «водобуллеров» забывают, или игнорируют, исходя из требований рынка, что булерьян изначально создавался как печь воздушная. А теплоемкость воды в 800 раз больше таковой воздуха. Чтобы отходящие газы успели передать ей свое тепло, их нужно запутать в лабиринте водогрейного регистра. А в булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создать совсем другую печь.

Единственный способ нагреть буллером воду для отопления – интенсифицировать горение в топке. Но при этом, как рассмотрено выше, неизбежно упадет КПД.

Однако приспособить любой булерьян для ГВС очень просто. Допустим, есть у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом снимке (см. рис. слева ниже), и при интенсивной топке на быстрый разогрев температура воздуха в соплах батарей не выше 160 градусов.

Тепловой снимок печи булерьян

Теперь наденем на две трубы самые обычные металлогофры и подключим их к трубам, проходящим через котел ГВС. Горизонтально, вертикально – все равно. В воду уйдет 2,5 кВт. Если бак на 80-100 л изолирован ЭППС толщиной в 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и затем эта температура будет поддерживаться. Для сравнения: в бытовые 100-л электробойлеры ставят ТЭНы на 3,5-5 кВт.

Такая система хороша и тем, что безо всякой автоматики вскипание воды абсолютно исключено. Вспомним школьную физическую задачку для особо (без кавычек) одаренных и смекалистых: как нагреть воду ровно до 100 градусов, не давая ей закипеть?

Ответ таков: взять кастрюлю, положить в нее деревянные чурбачки для теплоизоляции. Поставить на них другую кастрюлю, поменьше. Налить в обе кастрюли воды, поставить на огонь. Вода во внешней кастрюле закипит, но ее температура выше 100 градусов не поднимется, т.к. тепло огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутренней кастрюле тоже нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и теплота, необходимая для испарения воды, во внутреннюю кастрюлю перейти не сможет. Вода в ней нагреется точно до 100 градусов безо всяких признаков кипения.

Применительно к случаю с «водобуллером» – в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего вскипание воды. При подходе ее температуры к 100 градусам воздух в теплообменнике будет стремительно остывать, температурный градиент приближаться к 0, и вода никогда не закипит.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

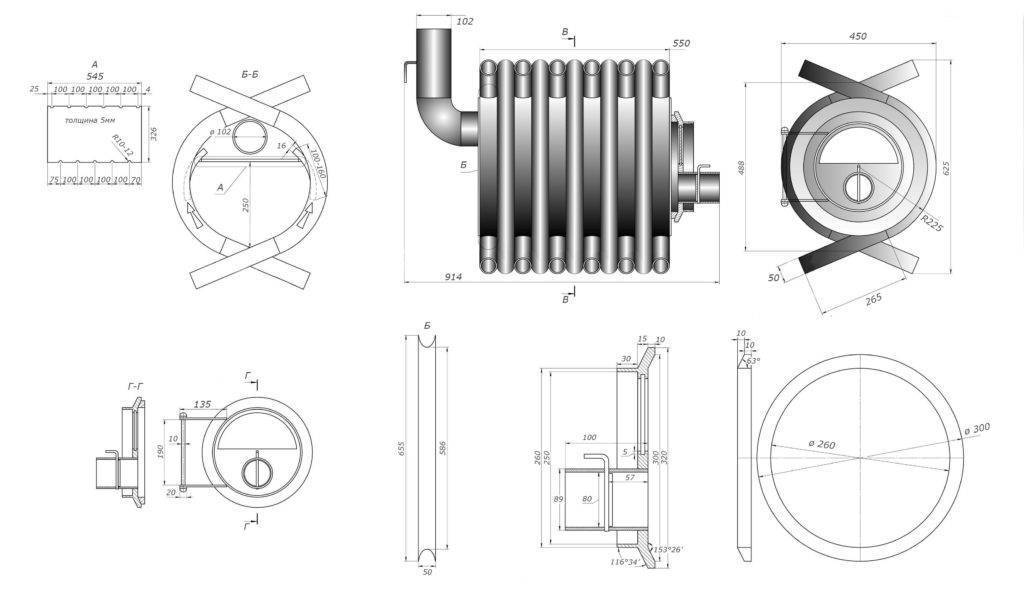

Судя по чертежу, для сборки конструкции используют следующие материалы:

отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
металлический лист, имеющий толщину 4 мм;
маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
отрезок трубы для дымохода диаметром 10−12 см;
петли для дверцы;
асбестовый шнур;
запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Строение печи «Булерьян» и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.

Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120оС (до 150оС).

Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70оС, а температура корпуса в районе 50оС (конечно, не сразу после «раскачки»).

В нижние трубы засасывается холодны воздух, а сверху выходит нагретый

Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины. Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.

В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90о. Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.

Далее в «Булерьянах» от патрубка идет не дымоход, направленный вверх, а горизонтальный участок трубы, в котором недогоревшие пиролизные газы немного остывают (это намеренно). Потом дымоход изгибается вверх. Тут у «фирменных» Bulerjan стоит экономайзер. Это сильно утепленный участок трубы, в котором периодически дожигаются пиролизные газы из топки. О пиролизных котлах читайте тут.

«Булерьян» заводского изготовления с экономайзером

Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.

Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления. Но не это самое главное

Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками

С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.

Устройство булерьяна с водяным контуром

Котел на дровах Булерьян с водяным контуром отличается простым и эффективным устройством. Оборудование оснащается рычагами для контроля процесса горения, регулятором мощности, газификатором, большой камерой горения. В передних трубах расположены инжекторы-дожигатели.

Настройка печи легкая, она осуществляется при помощи рычагов, камера сгорания достаточная для большого объема топлива, но рекомендуется не наполнять ее полностью. Для повышения эффективности в процессе работы в топке также оставляется зола.

Пример булерьяна с водяным контуром

Устройство булерьяна с водяным контуром

Пример булерьяна с водяным контуром

Принцип действия

Общий принцип работы печи:

на конвекционные трубы ставится коллектор для подключения обратки и подачи;
во время нагрева создается давление, жидкость может подниматься на высоту до восьми метров без использования насоса;
при создании давления теплоноситель поступает радиаторам отдельных помещений (для естественной циркуляции используется небольшой уклон труб);
от радиаторов остывшая вода поступает к котлу для нагрева.

Принцип работы булерьяна с водяным конутром

Преимущества и недостатки

Булерьян отличается такими преимуществами:

для обогрева используются стандартные радиаторы;
печка может эксплуатироваться для зданий без подвалов;
доступно подключение к любой отопительной системе;
конструкция собирается из жаростойкой стали, выдерживающей негативные факторы эксплуатации;
монтаж конструкции быстрый, не требует специальных знаний.

Из минусов необходимо отметить строгие требования к обустройству дымохода и невозможность эксплуатации конструкции без водяной рубашки

Характеристики и критерии выбора

Характеристики, в первую очередь, определяются параметрами помещения, где его собираются установить.

Для изготовления, используют в основном сталь и чугун. Булерьяны, сделанные из чугуна обладают большой надежностью и долговечностью. В то же время, они более массивные, и их затруднительно использовать в помещениях малого объема. Стальные нагреватели хорошо подходят для малых помещений, но при этом, КПД у них меньше по сравнению с чугунными.

Второй важный параметр – это количество водяных контуров отопительной системы. Система с одним контуром рассчитана только на обогрев помещений. Двухконтурная система кроме отопления греет воду для бытовых нужд.

Третий параметр – это производитель твердотопливного котла. В данном выборе, можно ориентироваться на отзывы людей, которые уже стали счастливыми обладателями котла данного производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материала стен и перекрытий, высоты дымохода.

Плюсы и минусы котла

Устройство Булерьяна позволяет использовать его для быстрого прогрева и поддержания температуры в помещениях различного типа.

Печь получила широкое распространение благодаря ряду достоинств:

Высокая скорость прогрева помещения. Наличие конвектора, изготовленного из металлических труб, позволяет быстро прогревать воздушные массы. Передача тепла поверхности коллектора осуществляется прямо в топке.
Длительное время горения. Котел Булерьян может работать до 12 часов без дополнительной закладки топлива. Это позволяет экономить дрова и не требует постоянного присутствия человека возле печи в процессе эксплуатации.
Простота установки. Для монтажа изделия не требуется специализированного образования. При необходимости можно быстро демонтировать печь и перевезти её в другое место.
Безопасность. При постоянном перемещении воздушной массы через трубы осуществляется частичное охлаждение их поверхности. Благодаря этому исключается риск получения ожогов при прикосновении к поверхностям Булерьяна.
Простота эксплуатации. Чтобы понять, как топить Булерьян, не требуется особых знаний и навыков.
Возможность модернизации. При необходимости можно изготовить Булерьян с водяным контуром.

Помимо вышеперечисленных преимущества печь имеет и ряд недостатков:

Требования к качеству и типу топлива. Устройство предусматривает использование в качестве топлива дров или стружки. Категорически запрещается закладывать уголь. Высокая температура его горения приведёт к быстрому выходу из строя поверхностей топки.
Образование конденсата. Дрова содержат большое количество влаги. При работе печи она испаряется и оседает на внутренних поверхностях дымохода в виде конденсата.
Большие размеры изделия. Печь длительного горения Булерьян имеет объемную конструкцию. Это требует наличия свободной площади в помещении.

Булерьян отличается мобильностью. Монтаж демонтаж изделия не представляет сложностей. Для установки не требуется наличие специализированного образования. Выполнить работу сможет человек, имеющий минимальные технические знания.

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

После всех вышеперечисленных действий Булерьян будет работать в штатном режиме. Частота закладки дров зависит от интенсивности горения топлива.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус — печь часто засоряется.

Булерьян из профильной трубы

Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.

Схема и чертеж

При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные.

Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.

Материалы

Для изготовления печи Булерьян необходимы следующие материалы:

Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук;
Листы железа толщиной 5 мм для обшивки скелета конструкции;
Железный лист для перегородки перед дымоходом толщиной 3-6 мм;
Отрезок трубы для дымохода не менее 120 мм;
Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба);

Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.

Иинструменты

Для успешной и удобной работы необходимы следующие инструменты:

Болгарка и диски по металлу;
Сварочный аппарат;
Измерительные приборы – угольник, рулетка, линейка;
Трубогиб – при необходимости;
Маркер для разметки.

Пошаговая инструкция

Сначала изготавливается 7 заготовок из профильной трубы, как того требует проект для конвекторного отопления:

Заголовки из профильных труб
Затем они свариваются между собой, для удобства можно применять лекала, соблюдайте правильную конвекцию, не перекрывая отверстия:

Так они свариваются между собой
Когда все семь труб будут соединены между собой получится вот такая конструкция:

Свариваем все остальные трубы
Затем наваривается корпус из листов железа и дымоход, внутри делается перегородка для дополнительного сгорания перед дымоходом, прикрепляется дверца с заслонкой:

Навариваем листы металла
Если всё сделать по инструкции, то в конечном результате получится вот такая конструкция:

Пример конструкции

Для наглядного понимания можно посмотреть данный видеоролик, в котором пошагово рассказывается как сделать Булерьян своими руками, с указанными размерами всех её частей:

Отличная конструкция, сделанная своими руками продемонстрирована и в этом видеоролике:

Не забывайте, что конструкции нужно устанавливать на высоте не менее 15 сантиметров от пола, для эффективной циркуляции воздуха и повышения КПД.
