Конструкция мансардной крыши

Важные правила при утеплении мансардной крыши

Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

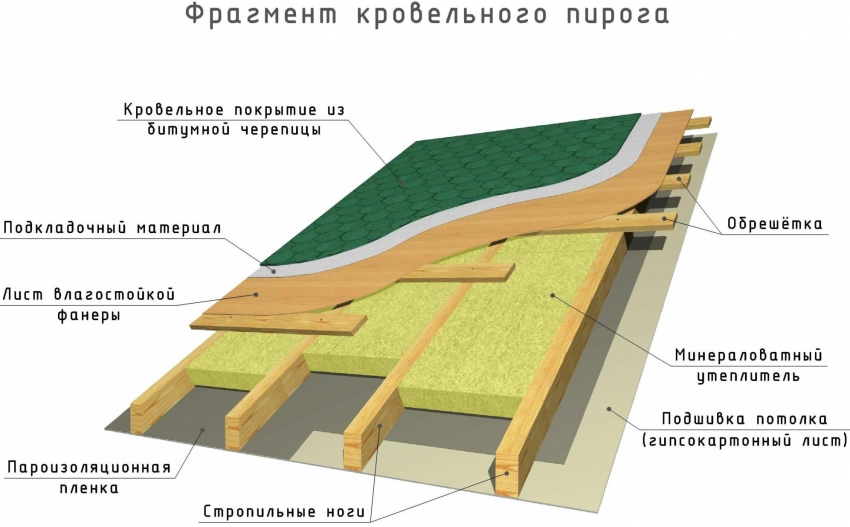

Схема устройства кровельного пирога

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению гидроизоляционного настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить.

В качестве материала используются брусья. Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной, потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве теплоизоляции. Лучшим решением будут специальные базальтовые плиты.

Плотность утеплителя нужна не менее 30-40 км на кубический метр, иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа обрешетки, для усиления конструкции нужно устанавливать контробрешотку. Это необходимо если наклонный угол большой.

Контробрешетка устанавливается из мелких брусьев, которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой. При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки. Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку.

Монтаж гидроизоляции

Достоинства и недостатки мансардной крыши

К преимуществам строительства мансарды стоит отнести:

• наличие дополнительного пространства. Даже при слишком узкой кровле, одноэтажный домик можно увеличить в полтора раза, сделав в нем дополнительную жилую комнату;
• дополнительное место для хранения вещей. Здесь можно обустроить не просто кладовку, но и место отдыха, комнату для хранения наград, медалей, обустроить рабочий кабинет или мастерскую;
• красивый вид из окон;
• эстетичный вид постройки. Сложная кровля с красивыми и различными формами гармонично вписывается в любой ландшафтный дизайн;
• возможность красиво обыграть интерьер помещения. Здесь можно разместить балки, сделать комнату в стиле лофт;
• большое количество света в помещении за счет окон, расположенных в крыше.

К сожалению, мансардная крыша имеет и некоторые недостатки:

• необходимость заказать нестандартные окна, стоимость которых довольно высокая;
• необходимость проведения дополнительных теплоизоляционных работ;
• дополнительные расходы на покупку стройматериалов;
• подведение коммуникаций.

Как сделать своими руками

Чтобы кровля служила долго и надежно выполняла свои функции, нужно правильно провести расчеты, сделать подробный проект, составить поэтапный план работ, подготовить нужные материалы и инструменты.

Чем сложнее конструкция, тем более вероятны:

• скопление осадков;
• появление протечек в стыках покрытия;
• ошибки в гидроизоляции и утеплении;
• неверное перераспределение нагрузки по стропильной системе.

Кроме того, придется учесть дизайнерские предпочтения, требования к мансарде и финансовые возможности.

Расчет кровли. Размеры. Определение угла наклона

Определившись с формой крыши, нужно выбрать стропильную систему. Чаще всего используют 2 технологии:

1. Висячая – стропила снизу крепятся к стенам, а вверху опираются только друг на друга. Фермы образуют равнобедренный треугольник, в основании которого находится затяжка. Распорная нагрузка не передается на стены. Система используется для небольших пролетов.
2. Наслонная – нижней опорой для стропил является мауэрлат, вверху они упираются в прогонную балку. Последняя поддерживается системой опор, каменными фронтонами коробки, внутренней стеной.

Угол наклона может быть от 10 до 60° с отклонениями в каждую из сторон. Проще использовать равные углы наклона для обеих плоскостей двускатной конструкции, а асимметрию получить, применяя разноразмерные скаты.

Чем плотнее и тяжелее кровельное покрытие, тем больше должен быть угол. Крышу нужно сделать ниже при небольшом количестве стыков, нахлестов, соединений между элементами покрытий.

Профессионалы оптимальный угол рассчитывают в соответствии со СНиП 2.01.07-85, учитывающим особые, временные и постоянные нагрузки.

Чтобы облегчить работу, можно воспользоваться онлайн-калькулятором для крыш. Понадобится знать размеры стропил (ширину и толщину) и указать их расстояние между ними – шаг.

Расчет сечения стропил. Таблица

В зависимости от кровельного материала подбирают сечение и шаг стропил.

Вид кровли	Шаг, см	Сечение, см
шифер	80-130	5×15
металлочерепица	60-95	5×15, 5×20 (утеплитель)
мягкая кровля	60-150	5×15
ондулин	60-90	5×20
профнастил	до 100	5×15

Конструкции с несложной архитектурой можно строить исходя из оптимальных стандартных размеров доски и бруса:

1. Стойки – брус 100×100 мм.
2. Прогоны – брус 100×100, 100×150, 100×200 мм.
3. Затяжки – брус 50×150 мм.
4. Мауэрлат – брус 100×100, 100×150, 150×150 мм.
5. Ригели (опоры для стоек) – брус 100×150 мм.
6. Подшивочные и лобовые доски – доска 25×100, 25×150 мм.

Расчет расстояния между стропилами

Кроме типа кровельного материала, на шаг стропил влияют:

• размеры и вид утеплителя;
• ветровая и снеговая нагрузка;
• характеристики используемых пиломатериалов, их прочность и качество;
• расстояние между балками перекрытия и затяжками;
• вес кровельного пирога и стропил;
• удобство монтажа;
• формы крыши;
• угол наклона скатов;
• тип стропильной конструкции;
• материал обрешетки.

Стропильную систему с увеличенным шагом можно усилить обрешеткой.

Проект

Узнать требуемое количество стройматериалов, визуализировать и детально продумать конструкцию кровли поможет правильно составленный чертеж.

Он должен содержать:

1. Подробную схему стропильной системы, построенную с учетом типа кровельного покрытия и разного вида нагрузок.
2. Размеры и конфигурацию всех элементов.
3. Укрупненное изображение основных соединений.
4. Укладку кровельного материала пошагово.
5. Расположение дополнительных компонентов, служащих для усиления конструкции.
6. Макет обрешетки.
7. Устройство кровельного пирога – гидроизоляцию, утеплитель, пароизоляцию.
8. Спецификацию пиломатериалов, использовать которые планируется.

Материалы

Смета, составленная предварительно, должна включать:

1. Пиломатериал. Рассчитанный по периметру поставленной коробки брус для мауэрлата с запасом 5% на соединения и обработку. Доску или брус, которые будут использованы для изготовления стропильных ног, обрешетки, подкосов и т.д.
2. Кровельное покрытие – профнастил, ондулин, металло- или керамическую черепицу, шифер, мягкую кровлю.
3. Рулонную гидро- и пароизоляцию.
4. Материал для свесов и фронтонов.
5. Гвозди, скобы, шпильки, анкеры, саморезы, пластины и уголки.
6. Для обустройства конька, свесов, ендов, проходов через крышу потребуются фасонные элементы.
7. Термо- и звукоизоляцию.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

• Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
• Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
• Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
• После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

• Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
• После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
• За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

• мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
• двухуровневые стропила – висячие и наслонные;
• стойки вертикальные – подпорки для установки затяжек;
• затяжка – опора для висячих стропил и бабки;
• подкосы – подпорки для стропильных ног;
• бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
• стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

1. Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
2. Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
3. Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола. Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды

Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

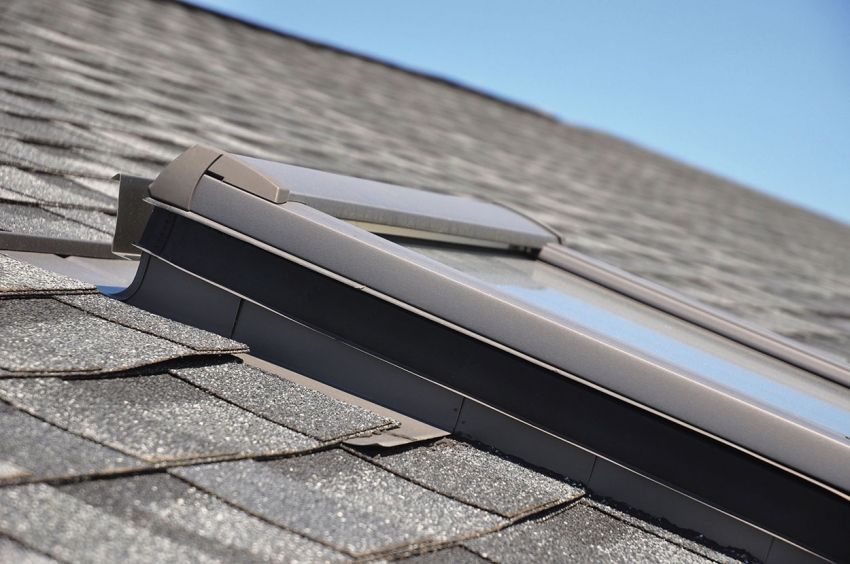

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

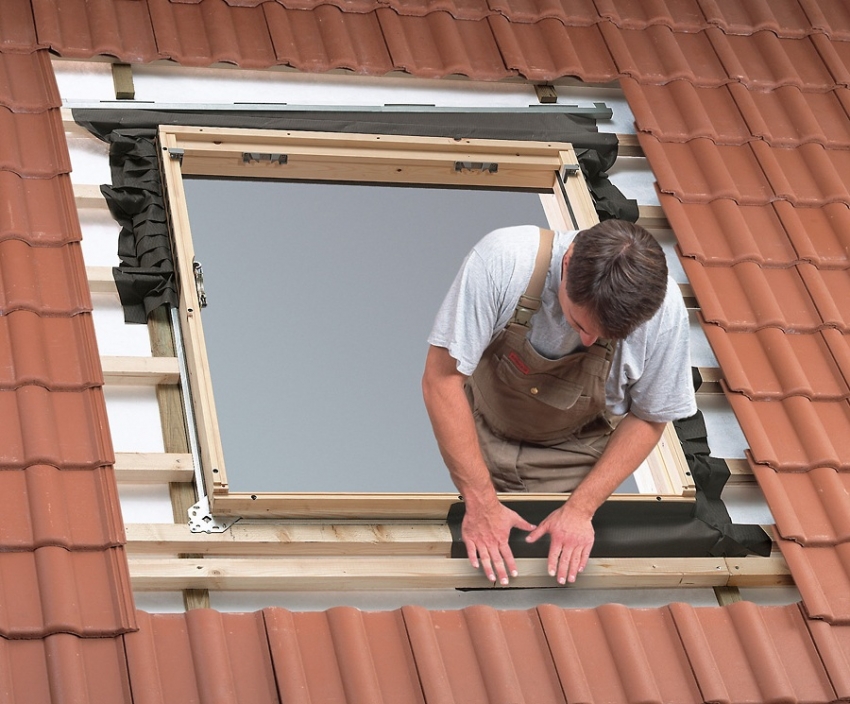

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Что следует учитывать при строительстве

В настоящее время лучший вариант – ломаная мансарда. Она довольно просторная и действительно может стать полноценным жилым помещением с большой площадью. Естественно, для этого нужно произвести точные расчеты.

Строительство мансардной крыши потребует от вас учета множества факторов перед началом строительства дома. Перечислим основные.

Видео про мансардную крышу дома своими руками

Вполне понятно, что чем меньше угол наклона, тем больше полезного пространства будет на вашей мансарде. Но далеко не всегда нужно стремиться к максимально пологому размещению. Перечислим некоторые особенности выбора:

Если ваш дом находится на территории с умеренным климатом, где зачастую ветреная погода, а снег – редкость, то можете смело делать крышу с малым наклоном;
В случае, если снегопады и ливни – частое явления для вашей местности, от пологой крыши следует отказаться;
Не забывайте, что вам нужно позаботиться о качественной тепло-, звуко- и гидроизоляции. Мансарда представляет из себя такое жилое помещение, как и остальные комнаты в вашем доме;
Лучшие материалы для кровли – черепица или шифер. Многие по ошибке ставят металлическое покрытие, но с приходом холодов сталкиваются с проблемами теплосбережения на мансарде

Обратите внимание, что материалы должны быть огнеупорными и влагостойкими. Крыша всегда состоит из деревянных элементов

В целях лучшей сохранности рекомендуется обрабатывать все такие поверхности противогрибковым раствором;
Наружная лестница для мансарды значительно сэкономит пространство в доме. Внутренняя лестница – вариант куда более удобный, но и места занимает немало. Отлично, если вы позаботитесь об установке потолочной лестницы. Места она практически не занимает. Как альтернативу можно установить винтовую лестницу, но ее удобство часто поддается сомнению.

Наружная лестница для мансарды значительно сэкономит пространство в доме

Этапы строительства мансардной крыши

Первым делом необходимо рассчитать мансардную крышу и составить соответствующий проект. Если мансарда сооружается во вновь возводимом доме, то, как правило, все расчеты имеются в проекте дома.

При проведении реконструкции старой постройки, которая включает в себя строительство мансардного этажа, этапы работ следующие:

• Составление проекта мансардного этажа;
• Обследование фундамента дома и несущих стен на предмет выявления дефектов и повреждений;
• Демонтаж имеющейся кровельной системы;
• Установка новых стропильных конструкций, согласно проекту;
• Проведение работ по тепло- и гидроизоляции потолочных перекрытий и вновь возводимых конструкций;
• Установка торцевых стен;
• Установка кровельного покрытия мансардного типа.

Важным моментом в решении вопроса, как построить крышу с мансардой, является подбор материалов. Основным критерием выбора является их небольшой вес, поэтому практически единственным подходящим вариантом является древесина.

Интерьер мансардного этажа

Интерьер мансарды с ломаной крышей в большинстве случаев зависит от предпочтений владельцев. Однако, есть проверенные временем варианты, которые наилучшим образом подходят именно для помещения или спальни в мансарде. Например, в качестве отделочного материала для стен и потолка оптимально выбирать изделия из натуральной древесины. Это может быть вагонка либо деревянные панели и обои. Также хорошо смотрятся материалы из продуктов деревопереработки, то есть фанера, плиты ДВП, МДФ, ОСП и так далее. Если планируется облицовывать мансарду декоративной штукатуркой либо обоями, то можно черновую отделку выполнить из листов гипсокартона, читайте подробнее: отделка мансарды гипсокартоном. Так как ломаная кровля позволяет получить практически полноценное помещение, то в качестве потолка вполне можно использовать натяжные полотна или подвесные конструкции. В целом можно отметить, что дизайнерские решения, применяемые для мансарды практически идентичны тем вариантам, которые принято использовать в других комнатах дома такого же назначения

При этом важно учитывать, что в связи с наличием небольших окон, света в помещении может быть недостаточно, поэтому рекомендуется отдавать предпочтение светлым поверхностям

Подводя итог, можно сказать, что строительство дома с мансардой – это хорошее решение, которое отличается множеством положительных моментов

При этом возвести мансарду с ломаной крышей и отделать ее изнутри вполне под силу своими руками, важно лишь придерживаться рекомендаций и соблюдать технологии и требования, прописанные в нормативных документах

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать https://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Конструкция стропильной системы мансардной крыши

Стропила для мансарды бывают двух видов.

Типы стропильных систем

• Висячие, имеют две опоры, скажем, стены, колонны и т. п. Они одновременно работают на изгиб и на сжатие, передавая таким образом несущим стенам горизонтальные усилия. Самые простые висячие стропильные фермы состоят непосредственно из стропилин и нижнего пояса – затяжки (ригеля), опирающегося на мауэрлат. Такая система оправдывает себя, если опорные стены друг от друга отстоят не больше 6–6,5 м.
• Наслонные стропила имеют по центру дополнительную опору, к примеру, внутреннюю стену или колонну, поэтому они работают только на изгиб. Такая конструкция снижает нагрузки, под воздействием которых находятся несущие стены. Наслонная несущая система может перекрывать расстояние до 10 м, а при установке дополнительных прогонов и стоек – до 16 м.
• Несущая система мансардного этажа нередко включает эти оба типа

Простейшая стропильная система мансарды

Как видно из верхнего рисунка, в несущую систему мансардной крыши входят нижние стропильные ноги (наклонные), верхние (висячие) стропила, вертикальные стойки, связующая горизонтальная перекладина и коньковый брус. Для небольшой мансарды наличие конькового бруса необязательно. Его вполне можно заменить сплошной обрешеткой, которая создает диафрагму жесткости.

Как известно, самой жесткой фигурой в геометрии является треугольник, поэтому коньковые и боковые фермы, выполненные в треугольной форме, способны обеспечить жесткость системы в двух направлениях – боковом и вертикальном.

Конструкция несущей системы для мансарды

Что же касается объемной жесткости, то для этого устанавливают подкосы, также образующие треугольник вместе с вертикальными стойками.

Материалы в конструкции стропил для мансарды

Наиболее популярными материалами для мансардной стропильной системы являются древесина и металл.

Как правило, систему собирают из массива древесины таких пород, как сосна и ель. Брусья и доски в обязательном порядке проходят обработку антисептиками и антипиренами, которые защищают их от грибка, плесени, насекомых и огня.

Нередко для этих целей используют клееный брус, который имеет определенные преимущества перед обычным:

• он более прочный и легкий;
• позволяет увеличить расстояние между стропилами мансардной крыши без потери жесткости;
• не требует дополнительной пропитки.

Металлические стропила мансардных крыш

Для придания особой прочности мансардной конструкции применяют стальные тонкостенные конструкции. Они отличаются долговечностью, выносливостью и простотой в сборке, огнестойкие, но, к сожалению, стоят значительно больше деревянных.

На заметку: поскольку ЛСТК собирают, используя болты и заклепки, такие конструкции можно при необходимости разбирать и переделывать, заменять любую деталь или перестраивать всю крышу.

Внутренние работы

Когда все внешние работы завершены, самое время заняться внутренними работами. Стены мансарды принято обшивать гипсокартоном, потому что этот материал наиболее доступен и помогает спрятать неточности. Далее нет никаких новых моментов, как и в старом доме, потому что после установки гипсокартона начинается обычный процесс облицовки стен (грунтовка, шпаклевка, окраска, поклейка обоев), то есть работа над дизайном помещения.

К вопросу дизайна в мансардах относятся ответственно, потому что высота комнаты неодинакова, следовательно, необходимо разделить ее. Обычно в местах, где высота наименьшая, ставят шкаф, а где наибольшая – кровать или стол. Таким образом можно четко очертить комнату на зоны!
