Как подключить светодиодную ленту?

Подключение

Светодиодные модели SMD 3528 или 5050 подключаются к контроллеру для управления светом по одной и той же схеме, как при подключении 12-вольтной ленты к сети в 220 вольт. В данном случае следует подключить блок питания, который сделает возможным понижение напряжения до 12 вольт Эта схема показана внизу.

Схема подключения

Место разреза

В мотке изделия идут по 5 метров. Поэтому очень часто их следует нарезать, чтобы прикрепить, например, к мебели. Впоследствии эти кусочки любо соединяются друг с другом, либо прикрепляются к блоку питания (для подключения к сети в 220 вольт) или контроллеру. Поэтому рассмотрение схемы подключения начнем с процедуры подготовки источника света.
Схема подключения реализуется следующим образом:

отмеряем требуемый участок ленты и отрезаем в строго отведенном для этого месте;

  • после разрезания провода, которые следует подключать к источнику света, нужно зачистить на концах;
  • к контактным площадкам, которые появились на конце ленты, следует подсоединить провода. Для этого при помощи паяльника и паяльного набора (канифоль и олово) припаиваем провода к контактным площадкам;
  • после того как провода, в строгом соответствии со своим знаком («-» и «+»), были припаяны к контактным площадкам, проводим обработку рабочей поверхности;
  • затем необходима изоляция контактов. Если изоляция будет плохой, то возникает риск короткого замыкания, и осветительный прибор в дальнейшем будет работать некорректно и недолговечно.

Отдельно стоит отметить, что самым простым способом подсоединения проводов будет использование специального LED коннектора. Это так называемый механический способ.

LED коннектор

Такой коннектор достаточно просто приложить к контактным площадкам (контакты обоих изделий должны обязательно совпадать) и захлопнуть крышку. Вот и все, нет необходимости в работе с канифолью и оловом.

Поэтому старый способ паяния контактов на сегодняшний день остается более чем востребованным и актуальным.

Общие правила монтажа

Для того, чтобы обеспечить бесперебойную работу и продлить срок эксплуатации, следует соблюдать определенные правила и требования:

  • при проектировании следует рассчитать схемы длины осветительной установки наличия;
  • светодиодную ленту нельзя подвергать механическим воздействиям – гнуть, мять;
  • перед тем, как разрезать ленту на части, следует размотать катушку и подключить ее к устройству питания для проверки исправности (случае брака изделие возвращают по гарантии);
  • для соединения ленты используют коннекторы круглый или плоский;
  • блок питания должен соответствовать полной нагрузке изделия;
  • на отрезки ленты более 4А рекомендуется применять не коннекторы, а пайку;
  • поверхность, на которую планируется разместить нить со светодиодами следует очистить и выровнять;
  • при установке led ленты на токопроводящих поверхностях обязательно следует установить электроизоляционный материал.

Способы установки подсветки на потолок

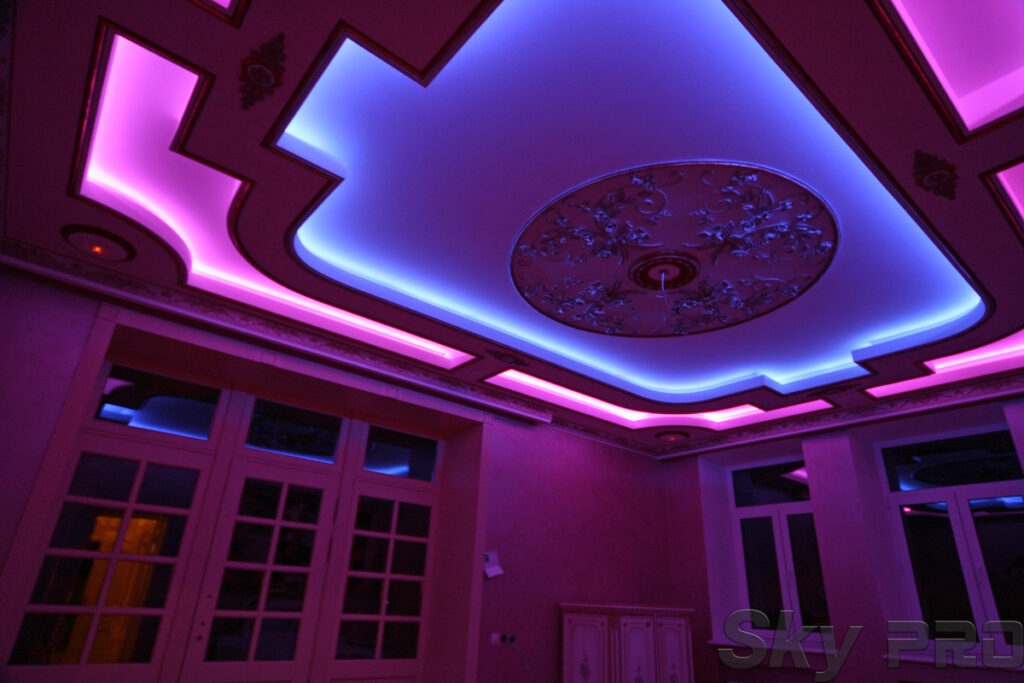

Самым популярным местом для монтажа led ленты является подвесной потолок (в особенности из гипсокартона). Изделие крепят такими методами:

  • устанавливается в специальный короб в качестве скрытой подсветки;
  • закрепляется на алюминиевом профиле;
  • монтируется на потолочный плинтус.

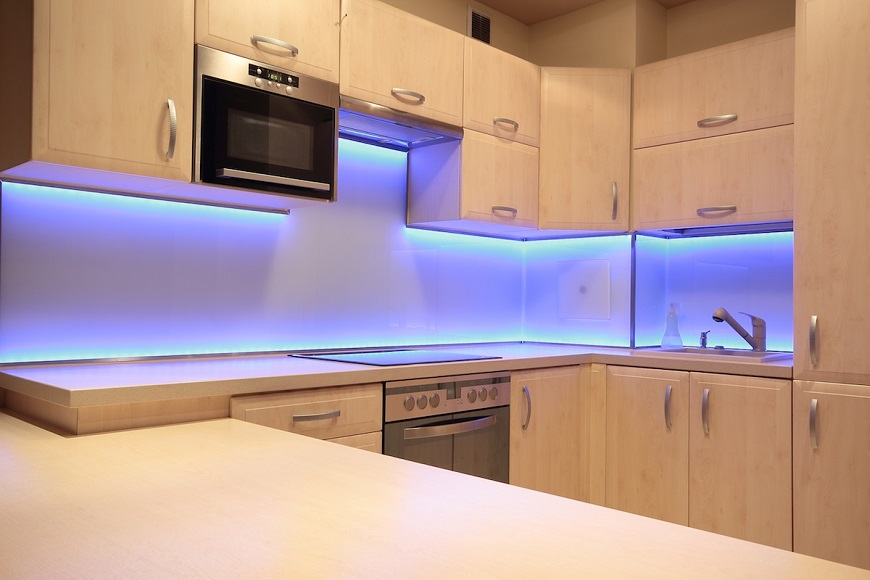

Установка подсветки на кухонную гарнитуру

В кухонном помещении грамотно подобранный вариант крепления ленты может служить не только дополнительным источником света, но и выступать в роли полноценного источника освещения для рабочих поверхностей. Светодиодные ленты заменили устаревшие встроенные точечные светильники, ими можно хорошо осветить мойку, столешницу или поверхность плиты. Решение, как прикрепить светодиодную ленту к кухонному гарнитуру, индивидуально: ее можно монтировать как в нижней части мебели, так и внутри нее.

Для удобства управления лучше приобрести приспособление для led ламп.  Таким контроллером управления удобно регулировать интенсивность освещения.

Установка подсветки в ниши

Производить монтажные работы в нишах вариант достаточно сложный, требуется специальный короб из гипсокартона. Светодиодная полоса прикрепляется изнутри на поверхность короба или на алюминиевый профиль,  можно использовать потолочные плинтусы. Крепят их на небольшом расстоянии от потолка – примерно 8-10 см. Дополнительный плюс в том, что за плинтус также прячутся провода и блок питания.

Подсветка светодиодными лампами очень популярна в современных интерьерах. Она позволяет воплотить интересные дизайнерские решения. И установить ее довольно просто, главное — заранее все продумать.

Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

  • ниши стен или потолка — для этого применяются специальные короба;
  • по поверхности стен и потолков внутри пластиковых уголков;
  • за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:

Дюралайт подключается только через специальный блок питания, понижающий напряжение, но не напрямую к 220 В

Для функционирования светодиодного источника достаточно напряжения в 12 или 24 В.
Каждый вид ленты соединяйте и фиксируйте на нужной поверхности посредством подходящих разъемов и коннекторов.
Механическое воздействие на дюралайт, в том числе резкие перегибы, во время монтажа недопустимо.
Соединяя отдельные отрезки, убедитесь, что вы не нарушаете целостность токопроводящих дорожек, которые питают светодиоды.
Обращайте особое внимание на класс IP по пыли и влагозащищенности. Класс IP 65 позволит установить освещение даже в воде.
Поверхность, на которую будет наклеиваться нить со светодиодами, обязательно должна быть гладкой и чистой

Это позволит избежать повреждения печатной платы.
Если выбрана лента на клеевой основе, зафиксировать ее на поверхности можно только 1 раз. Поэтому тщательно продумайте конфигурацию линии освещения, сделайте предварительную маркировку траектории, чтобы избежать неточности.
На отрезок ленты более 4А рекомендуем использовать не имеющиеся в продаже коннекторы для соединения, а пайку, так как она гораздо надежнее.
Подключайте последовательно не более 5 м дюралайта. Иначе — лампы на конце нити будут выдавать свет меньшей яркости, а в дальнейшем это приведет к стабильной перегрузке всей системы.
Мощность выбранного блока питания должна превосходить общую мощность подключенной светодиодной ленты минимум на 20-30% при полной нагрузке.
Для подключения питания осветительной аппаратуры пригласите квалифицированных специалистов. Если вы будете подключать освещение самостоятельно, внимательно отнеситесь к стыковке места вход блока питания с выходом.
Перед разрезанием ленты на куски, аккуратно размотайте катушку светодиодной ленты и подключите ее к блоку питания для теста на исправность. В случае брака верните светодиодную ленту по гарантии.

Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:

Расстояние между уровнями должно составлять 20 см. При уменьшении или увеличении расстояния можно получить неравномерный свет, что недопустимо.
Оптимальная величина заглубления — 2-3 см.
Во время монтажа оборудования используйте монтажный пластиковый угол. Крепится он просто и легко при помощи двухстороннего скотча.
Не рекомендуем подсвечивать глянцевый потолок, так как диоды на таком потолке будут отражаться как в зеркале.
В стесненных условиях помещения с ограниченной вентиляцией рекомендуется монтаж светодиодной ленты в комбинации с алюминиевым профилем

Это необходимо для отвода тепла, так как перегрев значительно сократит ресурс светодиода.Важно! При монтаже учитывайте удобство для ремонта в будущем. Например, если вы установите осветительную нить за подвесным или натяжным потолком, без частичной разборки потолка вы не сможете отремонтировать устройство.

Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

  1. Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
  2. Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

Варианты использования ленты

Ленточные осветительные устройства могут использоваться для различных целей — от создания скрытой подсветки до полноценного освещения улиц. Ниже мы более детально рассмотрим каждый из вариантов применения.

Для общего освещения

Варианты использования ленты

Светодиодная лента идеально подходит для создания общего освещения помещений вместо обычных ламп накаливания. Оптимальным вариант будет применение устройств класса 5050/5055/5060 с большим количеством диодов (50-100 штук), что позволит равномерно осветить помещение. В публичных заведениях следует применять более мощные устройства класса 2835, поскольку свет от маломощных диодов 5050 будет сильно рассеиваться.

Обратите внимание! При выборе устройства обращайте внимание не только на уровень светового потока, но и качество защиты от пыли, количество диодов и другие технические параметры

Для декоративной комплексной подсветки

Для декоративной комплексной подсветки

Для декоративной комплексной подсветки подойдут длинные ленты с низким уровнем светового потока (3528, 5050, 5055, 5060). С их помощью можно сделать как открытую, так и закрытую подсветку. Декорировать можно любой объект — зеркало, мебель, домашнюю технику и так далее. Декорировать можно также публичные заведения — например, бар, кафе или ночной клуб, однако в таком случае нужно использовать приборы со средним уровнем светового потока (оптимальный вариант — 2835).

Для подсветки рабочей зоны

Для рабочей зоны

В качестве рабочей зоны могут использоваться различные пространства — например, кухня, зеркало, ванная и так далее. Для подсветки рабочей зоны подойдут устройства класса 5050/5055/5060 с плотным расположением светодиодных ламп. У устройств такого типа обязательно должен быть встроенный диммер, с помощью которого можно будет регулировать яркость установки

Также обратите внимание на уровень защиты от пыли и воды — он должен быть средним или высоким

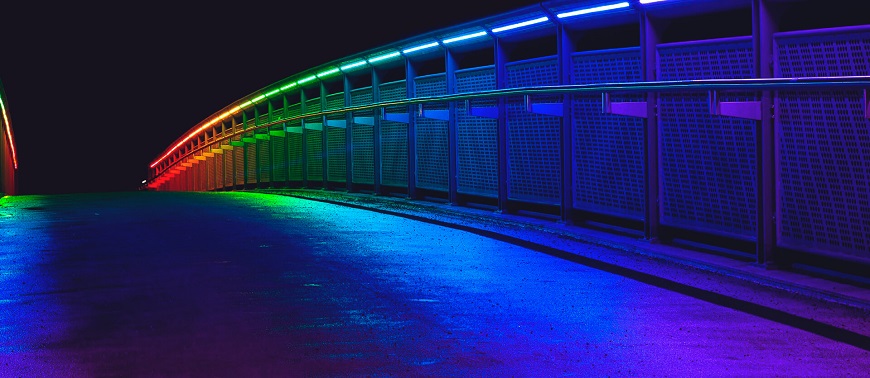

Для уличного освещения

Для уличного освещения

Для создания полноценного уличного освещения подойдут мощные системы классов 2835 или 5630/5730. Они смогут создать яркий стабильный свет, который будет заметен издалека

При выборе устройства также обратите внимание на качество защиты — она должна быть на уровне IP 65/68, а в случае использования слабозащищенных устройств подсветка быстро испортится и придет в негодность

Особенности монтажа монохромных световых полос

ФОТО: designmyhome.ru Монохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ru Маломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

ФОТО: youtube.com Комплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.com Соединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.com Кнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.com Кнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

Подключение двух и более монохромных лент

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Как подключить светодиодную ленту к 220 вольт своими руками
Кроме того, при подключении LED-ленты можно использовать диммер, который даёт возможность регулировки интенсивности светового потока. Это очень помогает расслабиться вечером дома, особенно тогда, когда на работе (в цеху или офисе) постоянно включено яркое освещение, и глаза сильно устают.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как подключить светодиодную ленту: схемы и нюансы подключения | В схему с многоцветным устройством добавится контроллер, без которого схема работать не сможет, а также на выходе будет 4 контакта вместо двух. Спрашивайте, я на связи!

Альтернативное соединение

Следующим способом соединения светодиодных лент между собой является пайка. Этот метод является более прочным, но требует кропотливости и занимает время.

Для работы потребуются следующие материалы и инструменты:

  1. Паяльник. Максимальная мощность 40 ватт. Если использовать более мощный, то произойдет перегрев токопроводящих дорожек, в результате чего они отойдут от подложки.
  2. Свинцово-оловянный припой.
  3. Канифоль или паяльная кислота.
  4. Термоусадочные трубки.

Многожильный провод, который будет соединяться с контактами, должен быть достаточно мягким, чтобы в случае изгиба не повредить место пайки. Поэтому для соединения надо использовать провод сечением 0,35-0,5 мм. А поскольку подводящий кабель имеет сечение 0,75 мм, то нужно сделать переход с одного на другой также при помощи пайки.

Важно знать

Дополнительно для монтажа продаются дюралевые профили, которые укрепляются на стене или потолке, и лента приклеивается уже к ним. К профилям комплектуется пластмассовый рассеиватель, позволяющий запрятать светодиоды и создать поток света максимально равномерным.

Цена на профиль очень высока и не выгодна для бюджетного ремонта. Устанавливая подсветку на потолок, лучшим решением будет спрятать ее за потолочный плинтус. Свет должен падать под углом, поэтому плинтус выполнит роль короба и поможет создать нужный эффект.

Также при монтаже обращайте внимание на то, чтобы прямой свет из диода периодически не попадал в глаза. В таком случае все труды будут напрасны

Если составить очень мощную диодную ленту, то ей потребуется блок питания с охлаждением. Такие блоки не могут работать бесшумно и их расположение следует учитывать при монтаже, чтобы в дальнейшем они не создали дискомфорта.

Светодиодные приборы вошли в нашу жизнь совсем недавно. Никто и не подозревал о том, что последней тенденцией будут пятиметровые ленты всех цветов на дистанционном управлении. Их можно наращивать и резать. Такие свойства дадут большой масштаб творчеству индустрии дизайна, архитектуры и развлечений. Уже сейчас встречаются рекламные объявления, подсветки наружные и внутренние в таких решениях.

Однако светодиодная лента не может быть очень надежной. При установке нужно думать еще и о будущем демонтаже при отсутствии ремонта. Если же ремонт возможен, то нужно найти один из потухших диодов в ленте, затем заменить его новым. Сломанные диоды легко обнаружить визуально, а с помощью измерительных приборов проще всего.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Сложности

Не будем откладывать разбор в долгий ящик, и сразу начнем со сложностей, с которым столкнется каждый, кто решил провести монтаж светодиодной ленты своими руками.

Правильный выбор

Если внимательно рассмотреть все, что реализует современный рынок, то можно приблизительно оценить количество предлагаемых приборов. В этом списке около ста разновидностей светодиодных лент, около пятидесяти разновидностей блоков питания и около тридцати видов контроллеров.

Как разобраться в этом многообразии? Вопрос к специалисту, если такого вы найдете. Не стоит верить молодым ребятам, которые работают менеджерами в магазинах. Их задача поднять продажи, так что при любом раскладе вы получите не то, что вам надо. Поэтому читайте статьи на нашем сайте, где найдете информацию о правильном выборе светодиодной ленты.

Разъемы

Что собой представляет светодиодная лента, когда вы ее распаковываете? Это полоса с диодами, на конце которой торчат четыре проводка разного цвета.

  • Во-первых, эти проводки имеют недостаточную длину, чтобы было удобно проводить подключение.
  • Во-вторых, контакт проводков с лентой очень слабый. Поэтому при проведении монтажных работ один из них часто отрывается.
  • В-третьих, это полное отсутствие изоляции.

Что рекомендуется сделать? Возьмите в руки паяльник и удалите проводки полностью, затем на их место установите новые большей длины. При этом хорошо проведите пайку. Не забываем устанавливать по месту провода с тем же цветом, что стояли раньше.

Если провода на конце светодиодной ленты слишком короткие, рекомендуется перепаять на их место более длинные

И еще один немаловажный момент. На свободные концы проводков лучше всего установить обжимные наконечники. С их помощью можно гарантировать хороший контакт, когда придется подключать светодиодную ленту к коллектору.

Вроде бы не очень много нюансов, но именно они сделают установку качественной. Да и займет подготовительная работа минут пять, не больше. Так что стоит не избегать этих операций.

Изоляция

Есть еще один момент, который новички могут упустить. Это изоляция контактов. Для этого лучше всего использовать термоусадочную трубку. Ее обычно устанавливают в местах соединения участков ленты или при соединении проводов ленты и коллектора. Будет неплохо, если установить трубку и на пайке проводков с лентой. Как это делается?

Изоляция контактов светодиодной ленты

Отрезаете ножницами или острым ножом трубку по длине изолируемого участка. К примеру, это провода на пайке к светодиодной ленте. Вставляете провода в трубку, доводите последнюю до места изоляции и прижимаете пальцами, чтобы она немного сплюснулась.

Теперь вам потребуется специальный  фен (он похож на пистолет), которым надо просто обработать место изоляции. Трубка станет мягкой и начнет усаживаться, обжимая стык изолируемых контактов. На бытовом уровне некоторые доморощенные мастера вместо фена используют зажигалку. Но учтите, что светодиоды бояться высоких температур, так что есть большая вероятность повредить некоторые из них, которые расположены ближе к месту работ.

Инструмент

Так как речь зашла о фене, то необходимо сказать, что в продаже есть специальный набор для установки светодиодной полосы. Его можно купить практически в любом строительном магазине, даже по интернету сегодня заказать не проблема. Так что если хотите стать настоящим мастером, то советуем приобрести данный наборчик.

Способы подключения светодиодной ленты в автомобиле

Существует несколько вариантов подключения осветительного устройства в автомобиле. Большой популярностью пользуется самый простой вариант – с применением резистора. Также используются методики, связанными с использованием линейного или импульсного стабилизатора.

Каждая методика отличается своими индивидуальными особенностями и последовательностью действий. Что касается инструментов и материалов, то их перечень во всех случаях схож.

Необходимые инструменты и материалы

Установка светодиодной ленты на автомобиль через прикуриватель осуществляется достаточно просто. Для проведения монтажных потребуется подготовить такие инструменты, как:

  • влагозащитная RGB лента на четыре контакта или иной подходящий вариант осветительного прибора;
  • четыре специальных клеммы или надежных коннектора;
  • многожильный провод, желательно с цветами проводков как на контроллере;
  • контроллер на 12 В, который подходит для легкового авто;
  • специальный силиконовый герметик.

После подготовки всех необходимых инструментов и устройств можно приступать непосредственно к монтажным работам.

Простое подключение

В процессе работы двигателя напряжение в машине варьируется в достаточно широком диапазоне. Чтобы избежать перегрузок в напряжении, специалисты советуют установить специальный резистор в разрыв одного из питающих осветительный прибор проводов.

Основным преимуществом подобного варианта включения является обеспечение долговечности светодиодов, что достигается за счет отсутствия перенапряжения светильников.

При значениях напряжения ниже максимального уровня автоматически снижается светоотдача. При перепадах показателей будет проявляться эффект «ярко-тускло».

Если уровень яркости свечения светодиодной ленты не является достаточно важным фактором, можно проводить именно такое подключение.

Подключение через линейный стабилизатор

Подобный вариант подключения позволит забыть о таком явлении, как самопроизвольное изменение уровня яркости свечения в процессе езды. Это основано на установке линейного стабилизатора. Его роль в данной схеме возьмет на себя специальная интегральная микросхема. Довольно часто стабилизатор применяется на базе LM7812, что собрана в корпусе категории ТО220 с током нагрузки примерно 1 А

Но при этом есть одно важное условие

Это интересно: Замена лампочки габаритных огней: 2 подробные инструкции и 5 полезных советов

Для обеспечения максимально стабильной работы подобной схемы, требуется проследить за тем, чтобы напряжение было ниже 14 Вт. Определенный запас, равный двум вольтам, требуется для сохранения оптимальной работоспособности LM7812. Нарушение данного правила может привести к срыву стабилизации и появлению на выходе импульсного сигнала. Именно по причине подобного недостатка интегральные стабилизаторы применяются достаточно редко.

В качестве альтернативы стоит использовать специальный регулируемый стабилизатор LM317. Он обладает более высокими техническими характеристиками. Посредством применения резистора есть возможность настроить на сеть UВЫХ=11 В. Это позволит стабильно работать с установленным на аккумуляторе напряжении от 12,3 В.

Если установить сниженный уровень питания, лента будет работать в особом щадящем режиме, а это не всегда является преимуществом.

Подключение через импульсный стабилизатор

Подобный вариант самостоятельного подключения светодиодной ленты является самым оптимальным на данный момент. Импульсный стабилизатор можно сделать своими руками, используя набор Мастер Кит, или приобрести готовую заводскую плату, предварительно собранную на базе LM2596. Готовое решение обойдется по сумме от 300 до 700 рублей, все зависит от максимального уровня тока нагрузки.

В процессе выбора предпочтение стоит отдать плате, которая с тыльной стороны надежно фольгирована обычным алюминием, что в состоянии обеспечить оптимальный отвод тепла на радиатор.

Данный вариант монтажа стабилизатора характеризуется большим количеством преимуществ. Среди них можно отметить наличие встроенной тепловой защиты и ограждения от перегрузок. Обеспечивается высокий коэффициент полезного действия, а также полное отсутствие перегрева при напряжении до 0,5 А. Метод позволяет параллельно соединить несколько светодиодных лент одновременно, причем разного типа. Также обеспечивается высокая степень надежности.

Необходимы ли контроллер и блок питания

Порой мастера-любители стараются избежать расходов на дополнительные устройства. В подобных ситуациях помогает смекалка. Например, есть лента RGB длиной 10 м, однако нет блока питания и контроллера. Тогда прибегают к хитростям. Заместо обычного блока питания возможно использование адаптера для плазменного телезивора либо телевизора LED, выдающего 12 В. Обязательное условие: выпрямитель должен подходить по показателям исходной мощности. Единственная проблема заключается в том, что подобных блоков должно быть 3 — по 1 для каждого цвета.

Также заместо обыкновенного выключателя устанавливают 3-клавишный. Их соединяют так:

  • Ноль должен пойти на блоки электропитания сразу и после этих блоков он должен опять соединиться в единую линию.
  • Фазный электропровод должен пойти через выключатель и там превратиться в 3 электрожилы. Затем каждая из них идёт на собственный блок электропитания, затем она подаётся на ленту RGB нужного цвета.

В результате путём включения конкретных клавиш обеспечивается зажигание определённого цвета, а в случае комбинирования этих клавиш возможно достижение дополнительных цветов. Ленты RGB для интерьерного дизайна могут использоваться очень разнообразно.

Выводы

Мы рассмотрели общие случаи подключения светодиодной ленты, но не сказали очень важной информации. При монтаже светодиодной ленты следует делать это так, чтобы ее минимальный изгиб был не менее 5 см

Хоть и плата светодиодной ленты гибкая, но при резких изгибах проводники могут либо порваться, либо растянуться, площадь их сечения уменьшится, и будет пропускать меньший ток, со временем она выйдет из строя.

0%

Можно ли светодиодную ленту погружать в воду?

Категорически нельзя.

Можно, если она имеет герметичное исполнение (IP67 и выше).

Можно – она питается низким напряжением.

Верно! Не верно!

Продолжить »

На 12 В.

На 36 В.

На 24 В.

Зависит от конструкции.

Верно! Не верно!

Продолжить »

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не нарушить схему питания группы светодиодов.

Чтобы не испортить всю ленту.

Чтобы не вызвать короткое замыкание.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Можно, если создаваемого ею светового потока для этого достаточно.

Нельзя – она очень слабо светит.

Нельзя – можно испортить глаза.

Верно! Не верно!

Продолжить »

RGB лента состоит из разноцветных или трехцветных светодиодов?

Разноцветных, установленных поочередно.

Трехцветных.

Зависит от конструкции – может быть и так, и так.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Предыдущие светодиоды забирают все напряжение.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

  Перепройти тест!

Предыдущая
Светодиодная лентаЧто такое контроллер для светодиодной ленты и как его выбрать
Следующая
Светодиодная лентаПодключение RGB ленты и варианты её использования

Спасибо, помогло!Не помогло

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
