Мансардные окна: особенности конструкции и установки своими руками

Лучшие производители мансардных окон

Хорошую репутацию среди пользователей завоевали оконные системы следующих производителей:

  1. Velux. Датская компания специализируется на выпуске деревянных окон. Высокое качество древесины, антисептические пропитки и многослойный лак обеспечивают долговечность систем. Вся продукция оснащена вентиляционными клапанами, двух- и трехуровневым уплотнителем. Окна отлично себя показали в разных условиях эксплуатации.
  2. Roto. Немецкое качество пластиковых оконных систем. Продукция Roto – вне конкуренции для обустройства влажных мансардных помещений. Профили устойчивы к влаге, рамы не теряют первоначальный вид, не нуждаются в подкрашивании и периодической обработке антисептиками.
  3. Fakro. Польская компания выпускает окна из разных материалов, соответственно, и ценовая политика весьма разнообразна. Профили поставляют стандартных размеров, поэтому надо учитывать архитектуру имеющегося дома.

К вопросу изготовления своими руками мансардных оконных систем надо подойти взвешенно. Для выполнения качественного монтажа и сохранения надежности кровли следует соблюдать все технологические требования. Немаловажный момент – грамотный расчет и выбор месторасположения окон.

Виды и их характеристики

Прежде чем расположить окна на мансарде, рекомендуется подобрать разновидность проема. В большинстве случаев чердачные помещения имеют необычную форму. Именно поэтому монтаж источников натурального света требует повышенного внимания к деталям.

Оформление интерьера дает возможность поэкспериментировать, но для достижения положительного результата следует учитывать, что производители выпускают следующие виды блоков для мансард:

  • скворечник;
  • фасадный;
  • карнизный.

Также существует классический вариант, который позволяет монтировать окно в крыше мансарды для реализации проектов в дизайне и интерьере, которые не предполагают использования необычных решений или смелых идей.

«Скворечник»

Оно монтируется в вертикально расположенные стены.

Конструкция предполагает, что с ее помощью будут реализованы следующие функции:

  • увеличивается полезная площадь;
  • пространство рядом с оконным проемом ничем не затрагивается;
  • проникает естественный свет.

Рекомендуется дополнительно во время установки использовать утеплитель. Такой вид можно использовать для организации источника естественной вентиляции.

Фасадные или карнизные

При выборе между фасадными или карнизными вариантами, нужно учитывать, какие цели требуется реализовать.

Если окна устанавливаются на фасадные соединения, помещение можно использовать, как объект индивидуальной застройки. Такие проемы объединяют в себе свойства обычных полноценных окон и отверстий для вентиляции на чердачных этажах. Фасадные конструкции являются удачным элементом дизайна внешней стороны дома, обеспечивают приток естественного освещения и чистого воздуха.

Некоторые нюансы

Современный рынок по производству оконных конструкций достаточно велик, и, чтобы не запутаться в нем, можно придерживаться следующих рекомендаций:

Схематический чертеж мансардного стеклопакета с указанием основных комплектующих.

Площадь остекленения. В этом случае мастера вывели основное правило и пропорцию — 1 к 10, то есть 1 кв. м. мансардного окна приходиться на 10 кв.м. пола. Но если в мансарде решается расположить детскую или гостиную, то в таком случае выберите пропорцию 1 к 8. Подборка окон должна следовать только с учетом этих пропорций и не как иначе.
Хоть одно окно в комнате должно быть. Разве что естественного освещения не требуют гардероб, кладовки, котельная. На самом деле некоторые люди стараются окно сделать и в санузле, располагая его под потолком.
Место расположения мансардных окон.Тут во многом играет роль форма кровли. Для того чтобы в комнате было больше света, необходимо устанавливать оконную конструкцию на обоих скатах.
Размеры мансардного окна. На этот параметр влияет тот факт, какое предназначение отдают окну

Какие мансардные окна лучше использовать для одного только освещения, а какие — для созерцания окружающего пейзажа? В этом случае нужно обратить внимание на уровень наклона ската крыши — высокие (длинные) формы используются для пологих кровель.

Еще при разработке проекта рассчитывается ширина каждого окна, так как от этого напрямую зависит шаг строительной конструкции кровли

Этот вопрос решается вместе с проектировщиком, так как он сможет правильно подсказать, на что нужно обратить внимание: на коррекцию размеров оконных или стропильных конструкций

Стандартные размеры мансардных окон. Главная характерность таких изделий — они имеют свой стандартный размерный ряд. Изготовители зачастую выпускают свою продукцию, имея в наличии от 6 до 14 размеров.

Поэтому перед тем как подготовить оконный проем под окно, необходимо заранее узнать какие именно есть размеры на складе, дабы не оплошать.

Серийный номер мансардного окна. Такое понятие, как «серия» подразумевает под собой технические характеристики оконной конструкции, а именно:

  • стеклопакет;
  • материал;
  • ось открывания окна;
  • функция «микропроветривание»;
  • наличие той или иной оконной фурнитуры.

Материал изготовления конструкции

Самый распространенный материал — клееный брус. Он так популярен благодаря тому, что гармонично подходит для всех помещений, кроме санузлов и ванных комнат (из-за высокого уровня влажности). Для этих целей используют или металлопластиковые окна, или деревянные с полиуретановым покрытием, так как они хорошо выдерживают влагу и резкие перепады температур.

Ось открывания мансардного окна. Есть следующие варианты выполнения: посередине, вверху и на двух третьих высоты окна. Чаще всего ставят именно первый вариант, так как они имеют достаточно оптимальную цену. В других же моделях есть одно преимущество — схема открытия окна настолько удобна и комфортна, что нет надобности постоянно думать о том, что об него можно удариться головой. Но при желании можно подобрать мансардное окно с комбинированной системой открывания.

Стеклопакеты

Высота установки мансардного окна зависит от способа его открывания.

Составляющим качественного окна является закаленное стекло и наполнение аргоном (инертный газ). Так как мансардное окно все же находится на крыше, то на него приходится в несколько раз больше нагрузки от природных явлений (ветра, снега града, дождя и т.д.), нежели на обычное. Поэтому применение закаленного стекла обусловлено такой необходимостью. Инертный газ (аргон), в свою очередь, способствует хорошей теплоизоляции.

Если же нет ограничения в финансах, то можно рассмотреть и более дорогие модели, конструкция которых может быть достаточно разнообразна:

  • аргон заменяется на газ с более высоким уровнем теплопроводности;
  • специальная технология производства стекла позволяет в случае его повреждения распасться ему на неострые кусочки (по типу автомобильного стекла);
  • стекла могут иметь специальное покрытие с разным предназначением: будь то отражение тепла вовнутрь помещения или наружу;
  • лучшая теплопроводность может достигаться путем увеличения внутреннего расстояния в стеклопакете;
  • увеличенная толщина стекла также будет способствовать прочности.

К тому же для большего показателя своего богатства можно приобрести автоматизированные мансардные окна. Ими управляют при помощи настенных переключателей или мобильного пульта.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

Установка мансардного окна в готовую кровлю

Реконструкция помещения не всегда бывает спланированной. Нередко приходится увеличивать жилплощадь для новых членов семьи или усовершенствовать приобретенный коттедж.

В полностью смонтированном кровельном пироге сложно определить расположение стропил. Для уточнения разбирают или вырезают часть обшивки. Лучше, конечно, иметь стропильную схему как на фото.

Особенности монтажа:

  1. Сначала наносят разметку в соответствии с плановой высотой нижнего и верхнего уровня рамы с учетом припуска на изоляцию.
  2. По контуру делают отверстия для разгрузки кровельных материалов.
  3. Проем в диффузной защите вырезают по диагонали, не доходя 10 см от контура. Вершины треугольников отрезают.
  4. Утеплитель вырезают, оставляют для утепления торцов, гидроизоляцию просто отгибают. Обрешетку и сплошное основание выпиливают на расстоянии 20 см от стропила. Кровельный материал снимают, оставляя зазор по 5см с каждой стороны до расположения рамы.
  5. Крепление проводят к обрешетке, поэтому ее усиливают по периметру в местах отсутствия.
  6. Раму без стеклопакета закрепляют установленными на ней кронштейнами к деревянным элементам крыши. Нижние кронштейны сразу закрепляют, верхние до конца не затягивают, оставляют для последующей регулировки.
  7. Стекло вставляют, проверяют в закрытом и открытом положениях. После проверки и регулировки, если есть проблемы, крепления можно закрутить, а стекло снова снять.
  8. Теперь вокруг рамы снаружи степлером закрепляют гидроизоляцию. Концы заправляют под кровельное покрытие.
  9. Оклад устанавливают сначала на нижнюю часть рамы, напуская фартук на листы кровли. Затем прикрепляют к боковым сторонам, верху рамы и обрешетки. В заключение прикладывают уплотнитель по внешнему контуру рамы.
  10. Внутренний проем оформляется за счет стропил с добавлением брусков из аналогичного пиломатериала. Бруски набивают сверху горизонтально, снизу – вертикально, оставляя зазор 8 – 10 см между бруском и обрешеткой. Такая форма проема не препятствует движению воздуха, не дает скапливаться на стекле конденсату. Линии примыкания коробки к раме проверяют по уровню на горизонтальность.
  11. К сформированному коробу скобами прибивают гидроизоляцию.
  12. Стеклопакет ставят на место. Остается только провести внутреннюю отделку оконного проема.

К готовым комплектам иногда производитель прилагает варианты внутренней отделки, но чаще они приобретаются отдельно.

Виды конструкций

Когда мансарды только вошли в обиход с легкой руки французского архитектора Франсуа Мансара, единственной возможностью добавить света были дормеры (кукушки). Это выдвинутые за пределы крыши надстройки, в которые устанавливаются обычные окна. Под специализированными же мансардными окнами обычно понимают конструкции наклонного типа в скатах, а не световые тоннели или вертикальные оконные блоки и надставки в кукушках. Разновидности мансардных окон подразделяются по нескольким параметрам.

Материал профиля

  • ПВХ.
  • Древесина.

Оконные блоки мансардного типа изначально на порядок дороже обычных вертикальных конструкций, но и внутри категории разброс цен между базой и премиумом может составлять десятки тысяч. В большей степени разница обусловлена техническими «наворотами», а материал профиля вторичен. В частных загородных домах одинаково используют как металлопластиковые, так и деревянные мансардные окна. Если сравнить цены, существенной экономии пластиковая рама не дает, а некоторые линии в ПВХ даже дороже. Визуально современные полимеры имеют практически любую фактуру и гамму, и с достоверностью имитируют ценные породы древесины. Выбор же зависит от личных предпочтений, типа помещения и дизайна интерьера – в обшитой натуральным деревом спальне уместнее деревянное же окно.

В ванной, где стабильно повышенная влажность – пластиковое.

Способ открывания

Эксплуатация мансардных окон подразумевает возможность открытия створки для проветривания и мытья, глухие блоки менее практичны и в современных домах встречаются значительно реже. Чтобы окнами было удобно пользоваться при разных условиях, выпускают блоки, открывающиеся разными способами.

  • С центральной осью или среднеповоротные – самая распространенная группа, любой угол открытия с двух сторон, вплоть до полного поворота на 180 градусов обеспечивают установленные по центру рамы фрикционные петли.
  • Со смещенной, приподнятой осью – благодаря механизму открывания в верхней части рамы такие окна могут достигать высоты в 2,5 метра. Мыть проблематичнее, но если вид из окна достойный, можно и потерпеть неудобства, обзор они дают максимальный.
  • Панорамные (двустворчатые) – глухая нижняя створка и открывающаяся верхняя, также нестандартных габаритов. Для сравнения, стандартная высота мансардного окна 140-160 см, панорамного – до 255 см. В премиальном сегменте конструкции панорамного типа с одной створкой и улучшенным дизайном.
  • Комбинированные – компромиссное решение, и смотреть можно без ограничений, и ухаживать просто, достаточно перевести створку из верхнего в центральное положение.
  • Балконного типа – для видовых участков с завораживающей перспективой, если полностью открыть окно, оно превратится в небольшой балкон за счет выдвижной нижней створки. Верхняя створка с комбинированным механизмом. Самый дорогой вид окон для мансард.

Сервисные люки, предназначенные для техобслуживания и аварийной эвакуации, полноценными мансардными окнами не являются и представляют собой раму с откидной крышкой из поликарбоната. Их при необходимости устанавливают в холодных чердаках.

Количество стеклопакетов

Количество стеклопакетов варьируется от одного до трех, базовая комплектация предусматривает высокие параметры энергосбережения, которых вполне достаточно даже в промозглой Москве и подобных климатических зонах. Поэтому наиболее востребованы базовые однокамерные стеклопакеты. Но для домов с мансардными окнами, расположенными в холодных регионах со снегопадами, рекомендуют двойные или тройные стеклопакеты. Для совсем уж суровых условий и помещений, где должно быть всегда тепло (в детских), можно установить мансардное окно с подогревом.

Описание. Что следует знать о мансарде

Мансарда ­ это последнее, верхнее помещение в доме. Располагается оно непосредственно под крышей. В недалёком прошлом такие чердачные комнаты служили кладовкой для ненужных вещей. Однако всё чаще мансарда является дополнительной жилой площадью.

Из-за своих особенностей размещения потолок чердачного помещения имеет скошенную форму. Соответственно и окна будут тоже неправильной конфигурации.

Располагаться проёмы могут как на стенах, так и на потолках и иметь круглую, трапециевидную, полуциркульную формы.

Для мансарды подойдут ткани с фольгированной поверхностью наружу.

Мансардные окна: плюсы и минусы

Мансарда — это помещение под скатом крыши. В современном строительстве в последние десятилетия подобные конструктивные решения применяются все чаще, чего не скажешь о домах советской постройки. Естественно, что обладатель такой мансарды в многоэтажном здании или в частом доме захочет как-то ее обустроить. Строительные материалы позволяют хорошо утеплить такое помещение, а потому оно сгодиться как под детскую комнату, так под любую другую, эффективно увеличив жилую площадь.

Особенностью мансарды является то, что в ней можно сделать интересное освещение с использованием мансардных окон. И доступ дневного света будет максимальным. В этом случае, как само здание снаружи, так и комната изнутри будут смотреться великолепно. Но у каждого конструктивного решения, естественно, есть свои плюсы и минусы.

Плюсы мансардных окон

  • Число окон, которые вы можете сделать на крыше, ограничивается лишь вашей фантазией. Допустимо создать даже сплошное остекление. Однако, как минимум, придется застеклить крышу на десять процентов, иначе в таком помещении будет темно;
  • Благодаря особой конструкции современные мансардные окна хорошо выдерживают нагрузку, почти такую же, какую принимает на себя и сама крыша. А потому они гарантируют защиту практически от всех от внешних воздействий;
  • По сравнению с вертикальными окнами света они дают больше, и распространяется он равномерно;
  • Поскольку стеклопакеты, применяемые для обустройства мансард, обладают повышенной прочностью, в эксплуатации окна абсолютно безопасны;
  • На рынке сейчас имеется широкий ассортимент стеклопакетов для мансард. Так, есть светоотражающие, антивандальные, светопоглощающие, тонированные, зеркальные и другие варианты с дополнительным функционалом.

Минусы мансардных окон

Пожалуй, единственным существенным минусом мансардных окон на заказ является цена. А потому многие экономят на их установке. На самом деле это не лучшее решение, поскольку при самостоятельном монтаже в будущем возможны проблемы. Неумелый мастер может что-то сделать неправильно. И в итоге в мансарду осенью или весной будет попадать вода. Дело тут, естественно, не в стеклопакете и не в конструкции самого мансардного окна, а в работе. На сайте можно заказать мансардные окна, цена которых очень привлекательна.

Многие жители нашей страны проживают в домах, которые были построены в советское время. А тогда редко, в каком доме была предусмотрена мансарда. Большинство крыш таких зданий слишком пологие. С этим связан последний «минус» мансардных окон – их можно установить не везде. Или для этого придется вносить серьезные изменения в конструкцию самой крыши.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах. Установку рамы рекомендуется проводить без стекла

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

  Как правильно подобрать размер мансардного окна на крышу

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Монтажные аксессуары и оконный комплект

Если вы не собираетесь самостоятельно устанавливать рамы, возможно, монтажные аксессуары для вас будут не так важны, о них позаботятся рабочие. Но, к примеру, если вы заказываете оконный комплект в одном месте, а его установку – в другом, то нужно проследить за тем, чтобы в комплект вошли:

  • наружные детали оклада, герметизирующие стык с кровлей;
  • сама рама со стеклопакетом;
  • паро- , гидро- , и теплоизоляционные слои;
  • дренажный жёлоб для отведения конденсата;
  • внутренние отделочные откосы и подоконник.

Когда планируете покупку мансардных окон, сразу подумайте об их оформлении. Будут ли использоваться шторы или жалюзи, может быть, вам потребуются рольставни или решётки

Правила создания оконного проема

Перед разбором кровли для врезки оконной рамы нужно ознакомиться с некоторыми рекомендациями. Профессиональные строители, при обустройстве проема рекомендуют следовать следующим правилам:

  • Между рамой и проемом окна следует оставлять небольшой припуск шириной в несколько сантиметров. В противном случае будет очень сложно правильно установить утеплитель.
  • Расстояние между кровлей и монтажным брусом должно составлять 10 см. Этот промежуток необходим для компенсации возможной усадки кровли. Если его не оставить, то оконный проем через некоторое время может «перекосить».
  • При вырезании проема в гидроизоляции не нужно четко следовать размерам оконной рамы. Следует оставить нахлесты гидроизоляционного материала шириной до 25 см. В дальнейшем их нужно будет вывернуть наружу и с помощью строительного степлера закрепить на обрешетке. От излишков придется избавиться.

Не следует опасаться неплотного примыкания оконного проема и рамы. По периметру остекления в дальнейшем будет наложен гидроизоляционный фартук, исключающий проникновение влаги в помещение.

Этапы остекления

Монтаж мансардных окон проходит в несколько этапов. При этом соблюдается следующий порядок действий:

  • Создание оконного проема и его подготовка к монтажу рам.
  • Монтаж оконной коробки без стеклопакета.
  • Укладка утеплителя и гидроизоляции.
  • Установка отводящего влагу желоба над верхней линией остекления. Его можно приобрести в магазине или изготовить самостоятельно из подходящего по размерам куска гидроизоляции.
  • Монтаж и крепление элементов оклада окна.
  • Установка стеклопакета.
  • Отделка оконной коробки изнутри с укладкой пароизоляции.
  • Установка откосов.

Производители мансардных окон снабжают свою продукцию подробной инструкцией. Поэтому имея минимальные строительные можно установить окна для кровли своими руками.

Нюансы монтажа оконной коробки

Разные производители дают разные рекомендации при монтаже оконных коробок. Например, для крепления рамы в оконном проеме используются специальные монтажные кронштейны. Один производитель рекомендует снять стеклопакет перед их закреплением, а другой, напротив, советует удалять стекла, после помещения кронштейнов в посадочные места. Эти нюансы нужно учитывать.

Чтобы было проще работать с изоляцией после установки рамы, ее временно можно прикрепить с помощью степлера к верхней и нижней линии оконного проема.

Во время установки рамы нужно помнить о том, что нижние кронштейны закрепляются прочно, а верхние не закручиваются до конца. Да, рама будет люфтить в проеме, но в дальнейшем этот люфт позволит осуществить ее регулировку.

После закрепления кронштейнов нужно проверить с помощью строительного уровня горизонтальное и вертикальное положение конструкции. Если обнаруживаются отклонения, их нужно скорректировать с помощью уголков из пластика. На этом этапе будет нелишним временно установить створку окна в раму, чтобы проверить плотность ее прилегания.

Убедитесь, что расстояние между проемом и рамой с обеих сторон одинаковое. Если отклонений нет, то можно осуществить полную затяжку верхних кронштейнов и установить гидроизоляционный фартук. Теплоизоляцию можно снять с временного крепления в проеме и закрепить вдоль боковых линий на раме.

Для правильного крепления дренажного желоба в обрешетке и гидроизоляции нужно вырезать куски соответствующего размера. Желоб при креплении к обрешетке нужно обязательно заводить под гидроизоляцию и крепить под небольшим углом для обеспечения самопроизвольного отведения конденсата.

Завершение монтажа

Оклад устанавливается в полном соответствии с рекомендациями производителя окон. При этом первыми крепятся его нижние элементы, а последними верхние.

Во время подгонки оклада его части обязательно следует обязательно завести под эластичный уплотнитель.

Завершается монтаж мансардных окон установкой откосов. По окончании всех работ нужно убедиться в том, что плоскость нижнего откоса не завалена в относительно поверхности пола мансарды. Она должна располагаться перпендикулярно к нему.

Выбор типа окна и места установки

Параметры проема подбирают с учетом квадратуры мансардного помещения и промежутка между стропилами. Желательно, чтобы окно располагалось между стропилами.

Согласно принятым правилам, размеры такого окна должны составлять минимум 10% площади помещения. Его ширину нужно делать на 4 –6 сантиметров меньше промежутка между стропилами. Когда он чересчур маленький, например, 60 сантиметров, можно смонтировать рядом два окна, расположив их в соседних секциях.

На высоту установки влияет угол наклона ската и место нахождения ручки на окне. На крутых крышах оконный проем желательно разместить внизу, а на пологих – вверху. Для окна в данном случае оптимальное расстояние от пола составляет примерно 80 –130 сантиметров. Когда ручка будет вверху, оконную конструкцию монтируют на высоте 100 – 110, а если внизу — 120 –130 сантиметров.

Кроме этого, на высоту окна оказывает влияние тип покрытия кровли. К примеру, когда планируется монтаж керамической черепицы, нужно помнить, что резать ее нельзя. Окно в данном случае должно располагаться над черепицей. Если изделия листовые, в них можно в нужном месте вырезать отверстия. Кстати, чтобы окно не запотевало, не подвергалось обледенению, на нем не собирался конденсат, под ним располагают отопительный прибор.

Что следует предусмотреть при монтаже окон на крыше

Нарушение целостности кровельных слоев обернется проблемой, если браться за дело наспех. Чтобы работы велись единовременно и непогода не успела вмешаться, стоит заранее продумать все мелочи и подготовить материалы

Важно соблюсти технологию, тщательно изолировать оконный проем от попадания влаги и скапливания конденсата. В противном случае как минимум будут протечки, а утеплитель разрушится

Если пострадает древесина, возникнет угроза обрушения.

Для начала определяют требования к оконному проему:

  1. Оптимальное сочетание площади окна к площади помещения подчиняется пропорции 1:10. Соблюдение отношения позволит обойтись днем без искусственного освещения.
  2. Расстояние от верхней части рамы до пола берется около 2 м, от нижней для удобного управления створками – 1,2 м.
  3. Верхнее расположение фурнитуры определяет комфортную высоту 1 – 1,1 м от пола, рассчитанную на средний рост взрослого человека.
  4. Проем под оконную раму делается на 4-6 см шире и длиннее для монтажа утеплителя и изоляции.
  5. Расстояние от вентиляционного канала или дымоходной трубы должно быть не меньше 1 м, иначе большая часть света будет рассеиваться.
  6. От ендовы, от другого окна рекомендуется расстояние от 50 см.
  7. Хорошо, если скат крыши от 15 до 90 градусов. Меньше 15 градусов – это уже плоская крыша, на нее устанавливают другие конструкции окон.
  8. Высота расположения окна тем меньше, чем круче крыша.

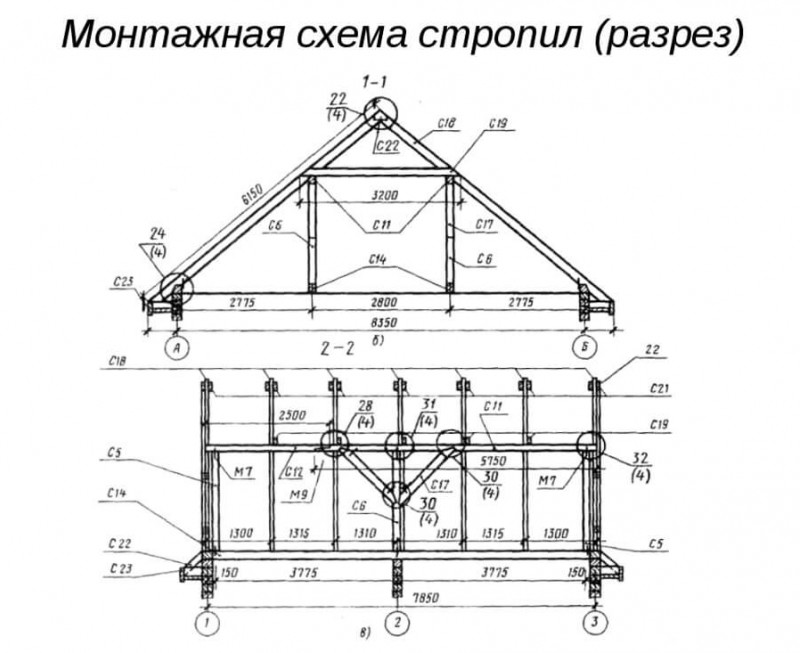

Установка в кровлю с частым шагом стропил может потребовать вырезку стропильной ноги. Однозначно потребуется усиление конструкции, что потребует дополнительных расходов и точного расчета. Добавит прочности подвод балок под оконный блок, формирование рамы на внутренней стороне из деревянных брусков.

Инструменты, которые необходимы:

  • Шуруповерт;
  • Молоток;
  • Дрель;
  • Гвоздодер;
  • Степлер;
  • Саморезы, гвозди;
  • Уровень;
  • Маркер;
  • Измерительные инструменты;
  • Деревянные рейки, бруски;
  • Тепло-, гидроизоляционные материалы.

Для демонтажа готовой кровли понадобятся дополнительно циркулярная или ленточная пила, болгарка, ножницы по металлу.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
