Рекомендации при изготовлении теплицы из профильной трубы

Изготовление крыши арочной формы для теплицы

Верхняя часть теплицы, выполненная в виде арки, выглядит более привлекательно, но для придания профилированной трубе закругленной формы необходимо освоить технологию по ее изгибу. Чтобы согнуть трубу существует два способа: холодный и горячий. В обоих вариантах следует применять наполнитель в виде песка, плотно засыпанный внутрь трубы для предотвращения утраты ею формы своего сечения или разрыва по шву. Без наполнителя разрешается изгибать тонкостенный профиль с малым сечением.

Арочная крыша для теплицы

Сначала рекомендуется изготовить шаблон, то есть лекало, с которым будет сверяться изгибаемая заготовка. Его можно сделать из обычной проволоки, отрезав кусок необходимой длины и изогнув до нужного радиуса.

Холодный способ заключается в использовании трубогиба, обеспечивающий точное и равномерное сгибание трубы до желаемого результата.

Горячий способ потребует накаливания металла докрасна и его последующего изгибания. Лучше производить данную процедуру вдвоем. Для достижения высокого качества нужно иметь упор круглой формы, например, металлическую емкость большого диаметра. На ней мелом делается отметка, к которой прикладывается центр заготовленного шаблона, а его края обозначаются забитыми в землю колышками. Профиль в месте изгиба раскаляется с помощью газовой горелки (или иным способом), после чего прислоняется центром к отметке на емкости и одним движением изгибается до касания краями колышков.

Обустройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент для теплицы вообще. С одной стороны, это не тяжелое здание, и под собственным весом парник вряд ли просядет. Но для теплицы без фундамента всегда существует риск того, что ее унесет ветром. Кроме того, заложенная под парник база защищает растения от сквозняков, промерзания, грызунов, насекомых и прочих вредителей.

Перед началом постройки фундамента нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, отсутствием затененности от строений и каким-нибудь прикрытием от северных ветров в виде забора или живой изгороди.


Выбор правильного места для установки теплицы

Самым простым и доступным типом фундамента является конструкция из бруса. Обустройство каких-нибудь иных видов возможно, но избыточно. Для вашего удобства ниже приведена пошаговая инструкция.

Шаг 1. Расчистите участок под теплицу от мусора, камней и высокой растительности.

Шаг 2. Произведите разметку. Для этого можно использовать колышки или куски арматуры и натянутую между ними нитку.


Разметка места под теплицу

Шаг 3. Определите состояние грунта. Если он достаточно твердый, то фундамент из бруса можно не углублять. В противном случае появляется необходимость в обустройстве траншеи.


Если грунт твердый, то фундамент из бруса можно не углублять

Шаг 4. Если грунт мягкий, то по периметру теплицы выкопайте траншею шириной под брус и глубиной на один штык лопаты.


Траншея для фундамента

Шаг 5. Утрамбуйте дно траншеи, засыпьте туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины канавы.

Шаг 6. Отмерьте и отрежьте брус по длине и ширине теплицы.


Брус из лиственницы

Цены на брус из лиственницы

брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можете использовать медный купорос, битум или отработанное машинное масло.


Брус, обработанный битумом и соединенный «в полдерева»

Шаг 8. Соберите брус в прямоугольную коробку. Соединять можно с помощью нагелей или длинных саморезов «в полдерева» либо при помощи оцинкованных металлических уголков.


Крепление брусьев на уголки

Шаг 9. Перенесите коробку из бруса в траншею, уложите там и выровняйте по горизонтали. Для этого можно использовать подсыпание песка, земли или тонкие дощечки.

Шаг 10. Просверлите в углах коробки из бруса сквозные отверстия и вставьте туда арматурные штыри длиной 1 м. Вбейте их в грунт. Это необходимо для надежного крепления фундамента теплицы – так ее не унесет ветром.

В некоторых случаях вбивать штыри в саму древесину не надо – вкопанная по внутренним углам арматура также может защитить теплицу от опрокидывания ветром

Шаг 11. Засыпьте щели между траншеей и фундаментом песком, гравием или землей.

Шаг 12. Для дополнительной защиты бруса фундамент можно накрыть сверху слоем рубероида или иной другой рулонной гидроизоляцией.

Выбор формы теплицы

Прежде чем приступать к созданию чертежей и планов, нужно определиться с общей формой каркаса для будущей теплицы. Существует несколько базовых вариантов, имеющих свои достоинства и недостатки. Разберем их по отдельности.

Двухскатная теплица. Классическая форма, которая существовала, существует и будет существовать десятки лет. По сути, представляет собой уменьшенный и упрощенный дом с двухскатной крышей.


Каркас двухскатной теплицы

Достоинства у конструкции следующие:

высокая жесткость;
углы наклона крыши – решение проблемы со снегом;
отсутствие необходимости в гибком профиле;
100% площади теплицы пригодны к использованию.

Недостатки двухскатной теплицы заключаются в следующем:

  • сравнительно высокий расход материалов;
  • сложность конструкции;
  • неудобства с обшивкой крыши.

Арочная теплица. Самая распространенная на данный момент форма каркаса для парника. Представляет собой набор дуг из профиля, соединенных друг с другом горизонтальными стяжками.


Каркас арочной теплицы

Достоинства:

  • простота конструкции;
  • малый расход материала;
  • стойкость к сильным ветрам;
  • быстрота сборки каркаса и укладки обшивки.

Но есть у арочной теплицы и свои недостатки, причем заметные:

  • необходимость регулярно счищать снег;
  • нужен гибкий профиль или инструменты для его сгибания;
  • узкие участки непосредственно у стенки нельзя использовать.


Теплица с арками из набора прямых элементов

А-образная. Представьте, что от обычной теплицы с двухскатной крышей осталась только крыша, причем сильно вытянутая в высоту. Вот так и выглядит парник с А-образным каркасом.


А-образная теплица

Довольно необычная конструкция, встречающаяся редко, но со своими плюсами:

  • отсутствие проблем со снегом;
  • простота в сборке;
  • необычный внешний вид.

Редкость А-образной теплицы можно объяснить ее недостатками:

  • проблемы с полезной площадью;
  • более трудоемкая укладка обшивки;
  • неудобство в работе с грядками.

Односкатная теплица. Представляет собой обычную теплицу, но крыша наклонена лишь в одну сторону. Преимущества и недостатки не отличаются от таковых у двухскатной теплицы. Хорошо подходит в качестве пристройки к жилому дому и парника под выращивание рассады для «большой» теплицы.


Односкатная теплица

Существуют и иные, более сложные конструкции – купольная, шатровая и т. д. Однако нужно учитывать, что теплица делается самостоятельно и из сравнительно легкого каркаса, потому возводить такие парники можно, но только при наличии большого опыта, а также времени и сил, которые не жалко потратить.


Теплица Митлайдера

Преимущества и недостатки теплицы из профиля

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция будет лучше парника из дерева или покупной постройки, которую нужно лишь привезти и собрать на месте? Прежде чем приступать к делу, следует понять, в чем преимущества теплицы из профиля, построенной собственноручно.

  1. Свобода выбора – вы сами можете решать, каких размеров и какой формы будет ваша будущая теплица. Вашу фантазию могут ограничить лишь требования к прочности каркаса и бюджет, выделенный на обустройство теплицы.
  2. Экономия – металлический профиль дешевый, обшивка из поликарбоната или пленки также не является дорогой. Кроме того, к стоимости постройки не прибавляется наценка от производителя теплицы, которая может быть существенной. В итоге равноценная по площади и качеству постройка может обойтись вам на 30-50% дешевле, чем покупная.

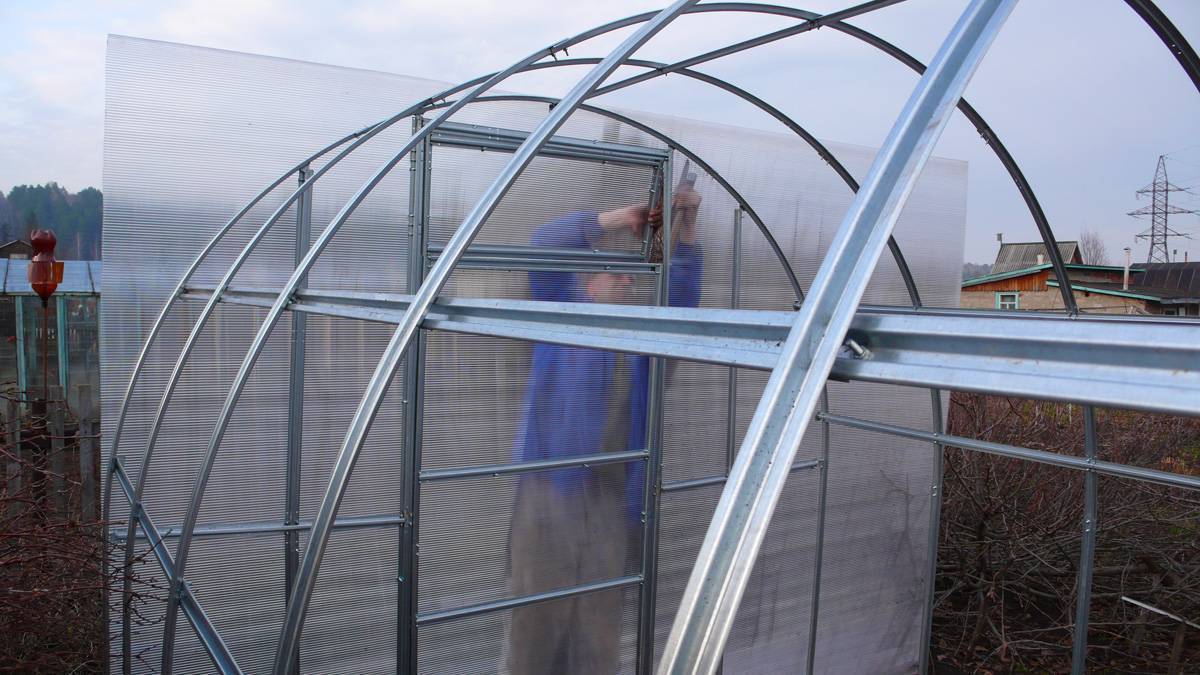

Каркас теплицы из профильной трубы

  • Долговечность – оцинкованные металлические профили не требуют дополнительной защиты от коррозии. Им не страшны сырость, влага и воздух, они не ржавеют. При правильной постройке и уходе за теплицей, конструкция прослужит вам очень долго.
  • Мобильность – каркас из оцинкованного металлического профиля и обшивка из пленки или поликарбоната обладают чрезвычайно малой массой. Перенести такую теплицу на новое место можно, даже не разбирая постройку. Если же это необходимо, то демонтаж и обратный монтаж не займут у вас много времени.


Профиль оцинкованный

Простота постройки – для самостоятельной постройки теплицы из металлического профиля не нужно обладать какими-то особыми знаниями и умениями, нужны лишь базовые навыки работы с набором инструментов, которые можно найти в любом доме. А у тех, кто до этого занимался ремонтом и установкой гипсокартонных потолков, дело пойдет еще проще и быстрее.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо преимуществ, перед началом строительных работ следует ознакомиться и с недостатками теплицы из металлического профиля. По сути, он один, но довольно значительный – зимой, под воздействием больших масс снега, каркас и крепления могут не выдержать и теплица сложится. Есть два способа решить эту проблему.


Недостаточное усиление каркаса и нерегулярная очистка крыши теплицы от снега могут привести к такому печальному результату

Первый – усилить каркас теплицы. Для этого уменьшается расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные укосины и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но эти затраты окупятся со временем.


Введение дополнительных укосин и стоек в конструкцию каркаса


Уменьшение интервала между стойками и стропилами также повышает надежность теплицы

Второй способ решения проблемы со снеговой нагрузкой – обустройство съемной крыши. Это годится для тех теплиц, которые эксплуатируются только в дачный сезон. По его окончании в теплице снимается крыша на зиму. В результате каркасу ничего не угрожает, а весной нужно лишь убрать остатки снега и смонтировать все обратно.


Пример конструкции со сдвигаемой крышей

Конструктивные решения

Теплицы, имеющие трубный каркас, отличаются вариативностью исполнения:

  1. Прямоугольные, характеризуемые наличием двускатной крыши. Внешний вид таких теплиц соотносится с формой обычного загородного дома. Их достоинство — это большое внутреннее пространство, что дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
  2. Прямоугольные, определяемые как тоннельные. Имеют плоскую крышу, обеспечивая этим, с одной стороны, экономию профильных труб, которые достаточно дороги, а с другой, определяя возникновение ряда проблем. Например, горизонтальная крыша создает условия, когда снег не имеет возможности скатываться с нее. В результате тепло парника приводит к таянию снега, образуется лед и возникает опасность повреждения поликарбоната из-за увеличения силы давления.
  3. Арочные, являющиеся самыми оптимальными с точки зрения расхода стройматериалов. В то же время особенности конструкции требуют наличие специальных трубогибов, с помощью которых профильной трубе придается форма дуги.

Наибольшее распространение в плане сборки теплиц получили материалы с сечением 20 на 20 мм и 20 на 40 мм. Вторые в данном случае обладают изрядным запасом прочности, но отличаются большей массой и более высокой ценой.

В связи с этим неразумно собирать теплицу только из труб большего размера. Куда эффективнее использовать их лишь для установки в качестве стеновых опор и монтажа стропил. Все другие элементы теплицы вполне можно собрать из трубы 20 на 20 мм.

Чертежи и расчеты

Проект будущей теплицы следует планировать исходя из стандартных размеров используемых материалов:

  • Расчеты для арочной теплицы выгодно производить на длину опорной арки, равную 6 метрам. Высота готового сооружения будет 1,9 м, что достаточно для комфортного нахождения внутри даже очень высокого человека. Ширина 3,8 м позволит сделать две широкие грядки или три узкие с двумя техническими проходами.
  • Длина стандартного листа поликарбоната 6 метров, длина профильной трубы 6 или 12 метров. Ширина пролета между несущими стойками 1 м.
  • Обязательно верхняя и серединная обвязка. Длина профиля соответствует длине сооружения.
  • Дополнительные трубы для сооружения двери и фрамуг.
  • Ширина поликарбонатного листа составляет 2,1 м. Три состыкованных внахлест листа достаточно для шестиметровой теплицы.
  • Плюс один лист на торцы, стены и форточки.
  • Если теплица с двускатной крышей, то в ней можно спроектировать дополнительно боковые фрамуги для проветривания. В арочной теплице этого не делают.
  • Расчет двускатной теплицы ведут из желаемых ее размеров. Для уклона крыши достаточно угла в 30 градусов. Стандартная высота стенки 2 м.

Чертеж строят на миллиметровке или, для тех, кто имеет такие навыки, в компьютерной программе. Самую простую программу для 3D-моделирования предлагает Google SketcUp.

Арочная теплица своими руками

Применение арочных поперечных профилей в теплицах нам кажется более целесообразным из-за:

  • лучшего распределения снеговой и ветровой нагрузки;
  • меньшего числа соединений;
  • удобства крепления поликарбоната;
  • лучшего микроклимата внутри и прочее.

Здесь также желательно подобрать правильные размеры дуги. А они таковы:

В случае укрывания теплицы сотовым поликарбонатом, расстояние между поперечными арками выбирается из тех же соображений, что и в двускатной теплице – по арке на стык листов и одну между ними. На дугу такой длины будет достаточно 5-ти продольных стяжек, хотя можете и усилить.

Для такой теплицы желательно сделать мелкозаглубленный ленточный бетонный (или деревянный) фундамент, и в местах установки дуг вывести из него металлические штыри, входящие в профильную трубу.

Или по 2, если труба не квадратная.

А для самодельной теплицы вы можете подбирать материал свободно, особенно если будет идти речь о радикально больших ее габаритах, где дуга будет иметь длину не 6, а 12 метров, а именно таким может быть стандартный лист поликарбоната. Но, вот ее конфигурацию (соотношение ширины и высоты) вам лучше смоделировать самостоятельно, из жесткой проволоки длиной 1200 мм. Только в этом случае мы порекомендуем предусмотреть опорные столбики по центральной оси теплицы.

Можно также слегка уменьшить высоту теплицы и вбетонировать ее в ленту фундамента.

При этом листы поликарбоната придется слегка уменьшить по длине.

Правда, есть одно «НО», препятствующее простому самостоятельному изготовлению арочной теплицы – наличие трубогиба. Нам представляется, что если вы беретесь за создание такой конструкции, как теплица, несмотря на не очень высокую рентабельность этой затеи, то смастерить простейший трубогиб не составит для вас особого труда. Тем более что и времени, и ресурсов, в т.ч. трудовых, вы потратите на его изготовление меньше, чем на вырезание уголков в местах загиба, производство крепежа и прочие удовольствия в случае с двускатной теплицей. Да и инструмент-то останется при вас – мало ли где еще пригодится.

Не обязательно делать вращающиеся детали трубогиба на шарикоподшипниках. Для подобной работы вполне сойдут подшипники скольжения – из подобранных по диаметру труб для ролика и посадочного места. При хорошей смазке вы не на много больше усилий приложите для осуществления гиба. Хотя, если планируете постоянно использовать этот инструмент, возьмите в качестве его осей оси велосипедных кареток со штатными подшипниками. В интернете достаточно видео о трубогибах на их основе.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

  1. Собирать нужно начинать с задней торцевой стенки.
  2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

  1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
  2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
  3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
  4. После скрепить коньком верхушку крыши.
  5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Чертежи и схемы эргономичных конструкций для изготовления своими руками

Один из первых вопросов, который возникает у строителя, а какой архитектуры будет предполагаемое сооружение. Вариантов существует много, и каждый имеет свои достоинства и недостатки.

ФОТО: avatars.mds.yandex.netОсновные элементы конструкции теплицы

Арочные теплицы из профильной трубы

Они так называются, так как имеют основным элементом конструкции арку. Она может начинаться от самого основания, а может быть приподнята над поверхностью земли на стойках. К достоинствам этой формы следует отнести повышенную устойчивость к ветровым нагрузкам. Их монтаж, по мнению специалистов, менее трудоёмкий по сравнению с другими вариантами. Но изготовление арки требует определённого умения и затрат времени, а иногда и специального оборудования. Да и пространство внутри теплицы в нижней части используется нерационально. Высокорослые растения у стенок посадить нельзя.

ФОТО: setroom.ruАрочная теплица и её основные размеры

Вариантом арочной формы является «стрельчатая». Это вытянутая вверх крыша с изогнутыми скатами, а на самом верху заострённая. С неё легко сползает снег.

ФОТО: avatars.mds.yandex.netСтрельчатая теплица

Двускатные и пирамидальные теплицы

Проще по форме теплицы с двускатной крышей. Если сделать крышу с углом наклона ската не менее 30º, то снег на ней зимой задерживаться не будет. В этой конструкции больше точек соединения плоскостей, чем в арочной. Однако, если не предполагается её часто разбирать, то это не имеет большого значения.

ФОТО: teplicno.ruКаркас двускатной теплицы и её основные размеры

Оригинальную форму имеет пирамидальная теплица. Все её стены треугольные. Вверху они сходятся в одну точку. Форма пирамиды очень компактна и очень устойчива к воздействию ветра. Специалисты считают, что такая геометрия теплицы способствует лучшей освещённости внутреннего объёма с утра и в конце летнего дня и защищает растения от перегрева в полуденный зной.

ФОТО: vseotrube.ruПирамидальная теплица

Проекты сезонных теплиц

К сооружениям теплиц сезонного типа не предъявляют конкретных требований по надежности и прочности. Чертежи этих конструкций легки в разработке и не сопряжены со сложными расчетами. Каркасы таких теплиц могут быть построены из легких профильных труб, а материалом для покрытия может служить полиэтиленовая пленка или листы тонкого поликарбоната.

Тип каркаса сезонной теплицы не имеет большого значения — основными критериями являются простота сборки и бюджетная стоимость конструкции. Несколько рекомендаций помогут избежать ошибок при постройке небольших теплиц:

  • при разработке чертежей и эскизов следует учесть наличие вентиляционных люков на различных уровнях. Это будет способствовать качественному проветриванию теплицы;
  • крепление листов поликарбоната следует осуществлять посредством крепежных профилей, которые не повреждают поверхность пластика. Кроме того, их можно будет легко демонтировать в конце сезона, исключая возможность деформации легкого каркаса теплицы;

проектом должен быть предусмотрен вариант простой разборки каркаса для переноса на другое место или хранения на зиму.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную конструкцию. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки.  Если же она больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства.  Листы необходимо соединять крепежными профилями.

 Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

  • Необычный дизайн;
  • Нет необходимость в большом количестве стыковочных линий;
  • Легко выполнить процедуру проветривания;
  • Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую мощную конструкцию или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

Строительство теплицы

Подготовка чертежей

Перед тем как изготовить теплицу из профильной трубы, следует подготовить чертежи. Как уже было сказано выше, предварительно необходимо определиться с типом конструкции и ее размерами.

Выбор места

После того как все нюансы будущей конструкции будут определены и занесены на бумагу, необходимо выбрать место для теплицы

В первую очередь нужно обращать внимание на освещенность участка на протяжении дня. Теплицы не возводят возле высокорослых деревьев, которые дают много тени. Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу

Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу.

Профильная труба 20х20 мм

Материал

Для изготовления теплицы понадобятся следующие материалы:

Профильные трубы сечением 40х20 мм Для рам каркаса.
Профильные трубы сечением 20х20 мм Подойдут для связки между рамами.
Покрытие Пленка либо поликарбонат.
Цемент и песок Для заливки фундамента.

Фундамент

Изготовление теплицы начинается с устройства фундамента. Вариантов может быть очень много, так как для этого можно использовать любой подходящий материал. Далее рассмотрим простой и распространенный вариант – мелкий бетонный фундамент, глубиной на один штык лопаты.

Площадка под теплицу

Итак, конструкция выполняется следующим образом:

  • В первую очередь разравнивается площадка, на которой будет устанавливаться теплица.
  • Далее вырывается траншея глубиной и шириной в штык лопаты.
  • Затем вдоль траншеи закладываются анкера, к которым будут крепиться профильные трубы.
  • После установки анкеров, траншея заливается бетоном.

После завершения этой работы, строительство нужно прекратить, пока полностью не застынет бетон. Обычно на это требуется 28 дней.

Монтаж каркаса

Теперь, когда основание готово, рассмотрим, как сварить теплицу из металлических профильных труб. Начинать работу нужно с нарезки деталей, в соответствии с чертежом, чтобы дальнейшая работа заключалась только в сборке. Для удобства, отрезки нужно пронумеровать.

Инструкция по монтажу конструкции выглядит следующим образом:

К закладным деталям в первую очередь приваривается труба сечением 40х20 мм.
Чтобы не допустить перекосов рамы, сборку основных узлов следует выполнять на плотной и гладкой площадке.
Далее к основанию привариваются вертикальные стойки, положение которых необходимо проверить вертикальным уровнем. Для точного совпадения с вертикалью, стойки фиксируют раскосыми уголками, которые привариваются к горизонтальной трубе фундамента

Если рама будет обшиваться поликарбонатом, то шаг стоек подбирается в соответствии с шириной листа.
Соединить все стойки следует трубами диаметром 40х20 мм, которые должны располагаться горизонтально, параллельно трубам основания.
Для придания раме большей прочности, стойки нужно дополнительно скрепить поперечинами.
Важной несущей частью является торцевая рама. В ней необходимо выполнить дверной проем и проем для форточки. Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Отрезки проемов нужно выварить заподлицо с основной рамой. Благодаря такому соединению, можно будет покрыть конструкцию ровным слоем поликарбоната, без морщин и неровностей.

Завершающим этапом монтажа рамы является установка стропильной системы. Как правило, треугольники свариваются на земле, после чего фиксируются на раме. Если теплица небольшая, то раму кровли можно полностью выполнить на земле, после чего установить ее на основную раму конструкции и приварить.

На этом основная часть работы завершена. Осталось выполнить рамы двери и форточки, после чего прикрепить их к стойкам проемов при помощи навесов.

На фото – крепеж для листов поликарбоната

Обшивка

Крепление листов поликарбоната осуществляется саморезами с термошайбой. Листы крепятся встык друг к другу, после чего стыки промазываются силиконовым герметиком.

После полной обшивки изделия, на конек крыши следует прикрепить профиль металлочерепицы. В последнюю очередь поликарбонатом обшивается рама двери и форточки.

На этом изготовление теплицы завершено. Осталось только удобрить почву, после чего можно приступать к посадке культур.

Крепеж поликарбоната

Это будет последним этапом. Для уменьшения количества излишек этого материала необходимо максимальное соответствие размеров заготовок тому, что было прорисовано на схеме. При монтаже поликарбоната нужно учитывать следующие моменты:

  • листы должны укладываться так, чтобы вверх смотрела та сторона, на которую нанесена пленка, так как только такое положение обеспечивает защиту от ультрафиолета;
  • с целью исключения вероятности попадания влаги внутрь теплицы крепление листов должно производиться посредством саморезов, оснащенных прорезиненной шляпкой;
  • соединение листов осуществляется с помощью металлических пластин, имеющих небольшую толщину;
  • стыки листов требуют заделки за счет использования герметика или скотча;
  • после установки поликарбоната надо снять пленку.

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам

Важно только чтобы была защита от ультрафиолета. Других подводных камней нет

А вот с сотовым есть множество нюансов

Надо обратить внимание на следующее:

  • Толщину наружных слоев и их количество. Листы должны быть одинаковой толщины без наплывов и более тонких мест.
  • Расположение перемычек и их толщину.

Такие виды сотового поликарбоната могут быть

Наличие слоя, защищающего от ультрафиолета.

Проще всего проверить качество сотового поликарбоната попытавшись сжать его между пальцами. Если он не продавливается, даже если вы приложите значительные усилия — можно брать. Если сдавливается легко — ищите другой.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
