Как сделать лавочку из профильной трубы своими руками

Что потребуется для изготовления скамьи

Стальные профильные трубы

Вне зависимости от того, какая именно модель скамьи будет изготовлена, потребуются такие материалы и инструменты:

профильная труба нужного диаметра,
доски для изготовления сиденья,
сварочный аппарат и электроды (диаметром 3 мм),
болгарка или ножовка по металлу,
напильник, дрель с полировочной насадкой или шлифовальная машина,
строительный уровень,
метр и угольник,
рубанок (если доски не струганные),
антикоррозийная краска,
краска по дереву или морилка,
болты с полукруглой головкой и гайки,
молоток, дрель и плоскогубцы.

Болт для лавок

Лавочки из профильной трубы могут быть украшены гнутыми элементами. Для этого потребуется устройство, предназначенное для гибки труб. В этом качестве обычно используется мини-станок «Улитка», слесарные тиски или же гибочный инструмент, изготовленный из старых тормозных дисков для автомобиля.

Для того чтобы изгиб парных деталей был одинаковых, используется плаз, изготовленный из куска фанеры с нанесенным на него контуром будущей детали. Для получения ровных и изящных изгибов может также потребоваться паяльная лампа — с ее помощью нагреваются места сгиба.

Перед гибкой трубы плотно наполняются песком, так что о его наличии следует позаботиться заранее. Процедура гибки проста: заполненные песком трубы укладываются на станок между между упором и центральным выступом, а затем изгибаются под нужным углом руками. Ниже представлен рисунок гибки трубы на станке, изготовленном из автомобильного диска.

Принцип гибки стальных деталей на станке

Для изготовления гнутых деталей предпочтение следует отдавать круглым или овальным трубам — они легче поддаются гибке.

Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

Профиль― длиной 8 метров с сечением 25 на 25 мм.
Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

Труба длиной 1,55 м на перекладину между опорами.

Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

vsedlyastroiki.ru

Плюсы и минусы профильных труб

Сечение у профильной трубы может быть нескольких видов:

прямоугольным;
квадратным;
ромбовидным;
овальным.

Для изготовления используется низколегированная и углеродистая сталь. Профильная труба применяется как в промышленности, так и при частном строительстве. Такой материал легко изгибается, сваривается и режется. При помощи профильной трубы можно собрать арку, беседку, скамейку, ворота, ограду, карусели и качели. Профильная труба характеризуется такими показателями:

окончательный вес конструкции будет небольшим;
приемлемая стоимость;
устойчивость к механическим и физическим нагрузкам.

С таким материалам крайне легко работать, что под силу даже начинающему мастеру. Высокая степень устойчивости присуща материалу с овальным или круглым сечением. Именно такой тип профильных труб рекомендуется использовать при изготовлении лавочки для частного сектора. Трубы должны выбираться тонкостенные 1-4 мм. С таким материалом работать проще всего.

Процесс сгибания профильной трубы

Стоимость доступная, а сама лавочка получится легкой, что позволит переносить ее в случае необходимости. Подверженность материала коррозии считается существенным недостатком, что делает необходимым покрытие изделия при помощи полиуретановой, эпоксидной, алкидной или масляной краски. Предварительная грунтовка обязательна. При правильном уходе лавочка будет служить долго.

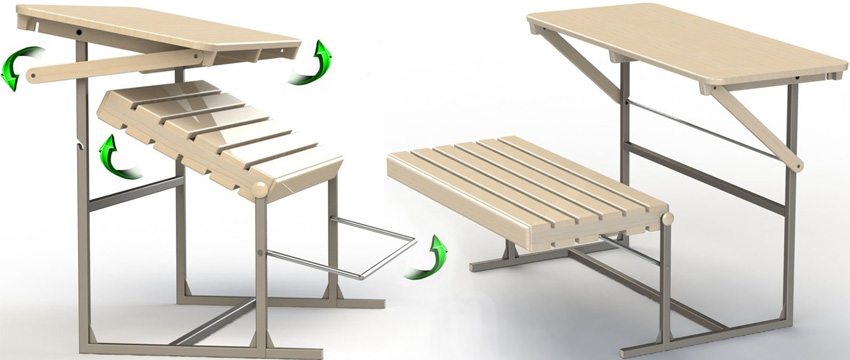

Чертежи скамейки-трансформера своими руками: размеры и особенности создания

Некоторые скамейки имеют расширенный диапазон функций и сложное строение. Как правило, их изготавливают из дерева и такие изделия могут трансформироваться из скамейки со спинкой в удобный стол с двумя лавками.

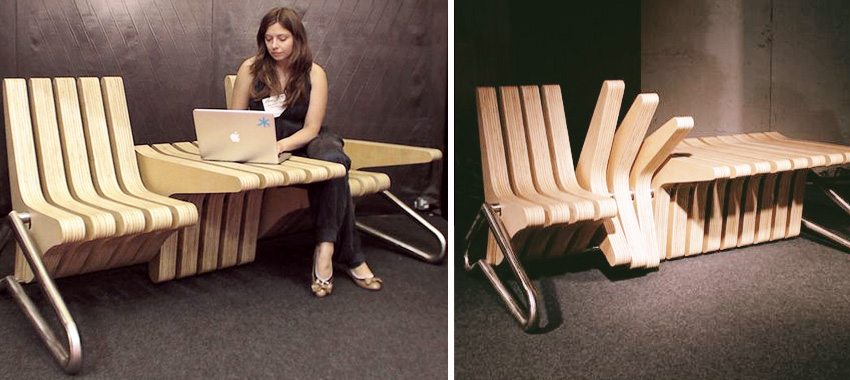

Скамейка-трансформер из множества вращающихся деревянных элементов на металлической трубе

С помощью скамеек-трансформеров можно создать комфортную зону отдыха в маленьком саду или на небольшой террасе. Используйте для создания конструкции из металлического профиля и древесины размерные данные из таблицы.

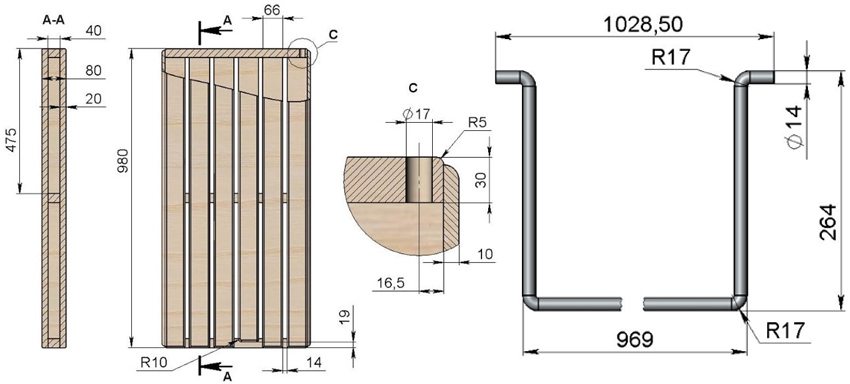

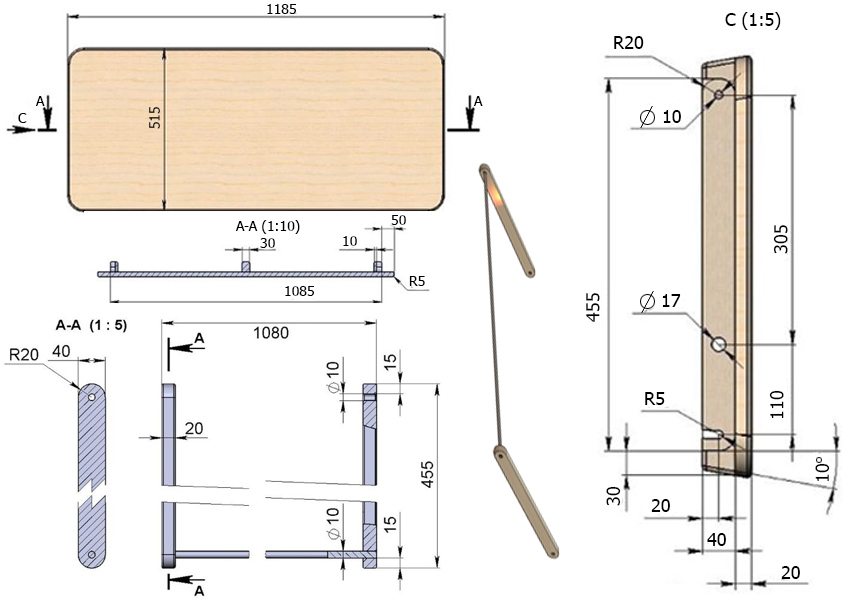

Размерная таблица для деталей:

Название элемента	Размерные параметры, см
Соединительная перемычка	2?2
Ограничитель положения (длина 3,5–4,9 см)	2?2
Основная труба	4?2

Помимо этого, в конструкции используются опорные стержни. Они повышают уровень жесткости конструкции.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

Профиль― длиной 8 метров с сечением 25 на 25 мм.
Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
Крепёж ― болты с гайками ― 24 шт.

Каркас

Труба длиной 1,55 м на перекладину между опорами.

Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Как сделать скамью без спинки

Скамья без спинки представляет собой конструкцию из опор в виде трех металлических прямоугольников, соединенных между собой двумя трубами, образующими сиденье. Ниже представлен чертеж лавочки из профильной трубы.

Детали лавочки

Для изготовления такой лавочки потребуется квадратная или прямоугольная профильная труба сечением 30х30 мм. Всего необходимо 11 метров трубы, из которых с помощью болгарки или ножовки по металлу нарезаются заготовки:

2 отрезка по 2,3 метра (длинные части сиденья, скрепляющие опоры);
6 отрезков по 0,6 метра (длинные части опор-прямоугольников);
6 отрезков по 0,45 метра (коротки части опор-прямоугольников).

Из деревянных досок следует подготовить 8 деревянных брусков прямоугольной формы шириной по 6 см. Для соединения деревянных брусков с металлическим каркасом потребуются болты и гайки (24 штуки).

Крепежные болты следует выбирать с округлой сплющенной шляпкой, не оставляющей дефектов на одежде. Как вариант, болты могут быть утоплены в деревянное полотно, однако это делает древесину более уязвимой к воздействию влаги в местах крепежа.

Последовательность действий

Такая скамейка из трубы своими руками собирается достаточно просто: сначала необходимо сварить 3 металлических прямоугольника, а затем соединить их двумя направляющими, образующими раму сиденья. При этом следует помнить о том, что:

Длинные отрезки прямоугольных опор будут размещаться горизонтально, а короткие — вертикально.
Во время сварки отрезков следует контролировать углы опор: оны должны составлять 90 градусов.
Длина лавочки, равно как и ширина, могут быть изменены. В случае увеличения длины скамейки потребуется увеличить количество опор.
После сварки опор все швы на них зачищаются с помощью шлифмашины или напильника, а затем грунтуются.
После соединения металлических опор, на каждой из них симметрично высверливаются по 8 дырок для прикрепления деревянных досок.
Каркас лавочки покрывается антикоррозийной краской.
Деревянные доски для сидений заранее лакируются или пропитываются морилкой.
Доски прикрепляются к каркасу в последнюю очередь.

Деревянные рейки для сиденья могут быть заменены прямоугольными профильными трубами. В этом случае они просто привариваются к каркасу, а затем вся конструкция покрывается краской.

В целях эстетичности железные рейки могут быть помещены в металлическую раму, которая скроет острые торцевые части. Для этого потребуется дополнительно 1,2 метра трубы. Такая скамейка может быть размещена автономно — в парке или в саду, однако в дождливую погоду ее рекомендуется укрывать пленкой или помещать под навес.

Декор

Декорирование лавочки — занятие несложное и интересное. Здесь вы можете исходить из своей фантазии и материалов, которыми располагаете.

Самый простой способ декорировать скамейку – просто покрасить ее. Вообще же, лучше посмотрите несколько фото дизайна и выберите стиль, который бы хотели воплотить у себя на участке.

Не забудьте про стол и скамейки – они могут быть куплены или сделаны вами, выполнены из металла, пластика или дерева – на ваш вкус.

Если лавочка одна, хорошо создать вокруг нее зону для отдыха – например, поставить скамейку рядом с водоемом, который есть на участке, недалеко от цветника или фонтана.

Фото:

Также можно сделать своими руками живую изгородь и разместить скамейку рядом с ней.

Прежде чем начать обустраивать пространство вокруг скамейки, подумайте, чтобы оно было удобно и полезно всем членам вашей семьи.

Если у вас есть дети – можно поставить рядом качели или песочницу (кстати, их тоже можно сделать своими руками): сидя на скамейке, вы сможете отдыхать и одновременно наблюдать, чтобы с малышами ничего не случилось.

Зона отдыха для пожилых людей предполагает большое количество зеленых растений – они помогают расслабиться. Если в этой части участка их нет, то вы можете поставить несколько растений прямо в горшках.

Неплохо будет сделать скамейку более мягкой, постелив на нее подушки и покрывала – сидеть на ней станет удобнее.

Если скамейка предназначена для пожилых членов семьи, то не стоит ставить ее на противоположной стороне участка – до места отдыха нужно добираться без усилий.

Если вы любитель гостей, то неплохо перенести скамейку в беседку и добавить к ней еще несколько мест для сидения.

Такую зону можно сделать и не создавая беседку, но тогда подумайте о навесе, чтобы погода не нарушила ваши планы на отдых.

Если место на вашем участке позволяет – то можно создать рядом что-то вроде спортивного уголка, где ваши гости или дети смогут поиграть в футбол, побегать, сыграть в волейбол и прочие спортивные игры.

Декор лавочки, как и ее создание, требует взвешенного и обдуманного подхода. Помните, что такая скамейка не очень удобна для переноски, поэтому перестраивать зону отдыха будет неудобно.

175059d76decb9226d7337816301ce92.jpe

Воспользуйтесь фото, чтобы подобрать дизайн, посоветуйтесь с друзьями и подумайте сами – совместными усилиями вы сможете сделать не только саму лавочку, но и прекрасную зону отдыха вокруг нее.

Подготовка к изготовлению

Независимо от вида заготовок (профтрубы или уголки), перед тем как их сварить, следует провести замеры и подготовить эскиз будущей скамейки. Такая предусмотрительность позволит получить строго выверенное каркасное основание и прикинуть примерное количество исходных материалов.

Сварить скамейку можно только при наличии сварочного оборудования и умения им пользоваться. Необходимо учитывать особенности технологии сварки металла и заранее побеспокоиться о подготовке расходного материала (электроды, различные присадки).

Важен и уровень классификации исполнителя сварочных работ, от которого, в конечном счёте, зависит качество будущей скамейки. Даже при изготовлении такой несложной конструкции, обращение с металлическими заготовками во время сварки требует повышенного внимания и правильного выбора токового режима.

При подготовке к сварке следует побеспокоиться о безопасности проводимых мероприятий и подготовить рабочее место с соблюдением основных требований безопасности.

Скамейка из профильной трубы своими руками — пошаговая инструкция

Для начала следует подготовить все используемые элементы, приспособления и инструменты. Таким образом можно увидеть отсутствующие элементы и появится возможность приобрести дополнительные комплектующие до того, как начнется процесс сборки.

Подготовка материалов для изготовления скамейки

Каждая используемая металлическая шестидюймовая труба должна быть раскроена в соответствии с первоначальным эскизом. Металлические листы нарезаются на отдельные элементы в соответствии с чертежами. Доски распиливаются.

Детализация раскроя металлических элементов:

Нумерация деталей	Используемый материал	Количество элементов	Длина (мм)	Вес элемента (кг)	Общий вес (кг)
1	Металлический лист	4	5х50х70	0,15	0,6
2	Профильная труба	1	385	0,55	0,55
3	Профильная труба	2	1 380	1,9	3,8
4	Профильная труба	2	425	0,6	1,2
5	Профильная труба	2	400	0,53	1,06
6	Профильная труба	2	875	1,17	2,34
7	Профильная труба	2	905	1,2	2,4
Итого	14,05

Детализация раскроя деревянных элементов:

Нумерация элемента	Название	Классификация (мм)	Количество (шт.)
1	Доски для спинки	25х100х1 420	3
2	Доски для сидения	25х100х1 500	4

Некоторые элементы обрабатывать не придется, так как к дальнейшей сборке они полностью готовы. Другие же элементы следует изогнуть в соответствии с эскизом. Для того, чтобы элементы были симметричными, потребуется лекало. Для его изготовления используется кусок плотной фанеры. Для изгиба некоторых элементов понадобится нагреть металлические трубы. Пригодится паяльная лампа или сварочный аппарат.

Перед тем, как приступить к изгибанию труб, их полости заполняются песком. Таким образом, можно избежать образования заломов. Для того, чтобы согнуть элемент, могут использоваться разные приспособления (обычный упор также может применяться). Большинство специалистов рекомендуют отдать предпочтение заводским станкам, которые применяются для изгибания труб и которые редко используются в частных мастерских. При использовании трубогибов понадобится приложить некоторые усилия со стороны мастера.

Делаем каркас скамейки из профильной трубы

Делается максимально точный чертеж выбранной конструкции.
В первую очередь выгибаются задние ножки и спинка каркаса. Угол сгиба составит 10°. От нижних краев делается отступ в 40 см. Допускается просверливание необходимых отверстий.
Подлокотники и ножки передние. Изгиб будет даваться несколько сложнее, так как добиться необходимо правильной формы полукруга. Радиус изгиба 210 мм. Концы должны оказаться друг к другу под углом в 90°.
Для дальнейшей фиксации досок на сидении осуществляется просверливание отверстий (сверло на 7 мм). От угла деталей делается отступ в 0,1 см и от конца 3 см.
Закругленные концы элементов стачиваются на 0,5 см. Это необходимо для того, чтобы в дальнейшем примыкание было идеальным.
Для того, чтобы изделие под весом отдыхающих не ушло под землю, к ножкам привариваются пятачки из металла. Если оно будет стоять в помещении, то на ножки можно будет надеть пластиковые или резиновые заглушки.
После можно приступать к сборке. Сварка осуществляется согласно чертежа. Начинают манипуляции с боковых элементов (полос). В результате конструкция получается плоской.
Перемычки привариваются на расстоянии в 10 см от низа ножек. Таким образом, полученный блок будет достаточно жестким.
Основание под сидение привариваются на расстоянии в 40 см.
Продольные поперечины соединяются вместе тогда, когда поперечные блоки уже собраны. Привариваются элементы с торцевой части труб таким образом, чтобы они находились в параллельной плоскости.
Между длинными перемычками следует разместить ту, которая несколько меньше. Таким образом, конструкция станет жестче и прочнее.
После сварки все элементы проверяются на предмет соответствия длины согласно первоначального плана. Неточности исправляются.
Все швы зачищаются и поверхность грунтуется.
Изделие покрывается краской.

Изготавливаем сидение скамейки из дерева

Из досок изготавливаются детали заранее рассчитанных параметров
При помощи рубанка материал обтачивается со всех сторон
Реставрация сучков проводится только в том случае, если на поверхности досок присутствуют неровности. Со временем сучки могут вывалиться, и вместо них образуются дырки
Поверхность шлифуется
В досках проделываются необходимые отверстия
Сборка деревянных элементов
Дерево обрабатывается защитными пропитками
Грунтовка изделия
Покраска деревянных элементов
Лавочка покрывается лаком

Также можете посмотреть несколько полезных видео о том, как сделать лавочку из профильной трубы самостоятельно:

Простая скамейка без спинки своими руками

Небольшая лавочка из профильной трубы традиционной формы собирается из двух прямоугольных опор, соединенных двумя горизонтальными поперечинами. Сверху крепятся деревянные планки для сидения. На длинных конструкциях количество опор увеличивается. Сваривание скамейки из металла своими руками выполняют в следующей последовательности:

профильные трубы размечают по размерам на чертеже;
болгаркой или ножовкой по металлу нарезают заготовки с соблюдением необходимых углов (для опор 45⁰);
на сварочном столе или ровной поверхности из подготовленных деталей складывают опору, проверяют соответствие размеров;
скрепляют заготовки между собой прихватками;
угольником или замером диагоналей проверяют углы между деталями прямоугольника;
если все в порядке стыки обваривают сплошными швами;
аналогично собирают вторую опору;
к готовым прямоугольникам приваривают обе перекладины;
со швов сбивают шлак, затем зачищают шлифовальной машинкой;
подготовленные доски нарезают по размеру каркаса, кромки закругляют;
на опорах намечают места под болты или саморезы для крепления элементов сидения;
после просверливания отверстий края очищают от заусениц;
доски пропитывают антисептиком, после просушки красят или наносят лак;
поверхности профильных труб зачищают наждачной бумагой, обрабатывают антикоррозийным составом, затем каркас покрывают грунтовкой, после высыхания красят эмалью;
закрепляют доски.

Сиденье можно сделать из отрезков прямоугольного профиля, приварив их к стойкам. Лавочка будет выглядеть привлекательней, если металлические планки уложить в раму. Тогда торцы труб будут защищены от попадания внутрь дождевой воды.
