Как сделать уличный садовый камин своими руками

Из чего состоит камин?

Так как камин – опасный агрегат, неправильная установка которого может нанести существенный вред здоровью всех домочадцев, к его возведению необходимо отнестись со всей серьезностью и ответственностью

Многие из тех, кто решил изготовить устройство своими руками, уделяет все внимание внешнему виду конструкции, но правильнее будет грамотно подойти к устройству камина изнутри

Одной из главных составляющих устройства считается топка. Несмотря на кажущуюся внешнюю простоту ее возведение должно быть тщательно продумано и с точностью до миллиметра выполнено. Для этого необходимо знать, из каких частей топка состоит и как используется.

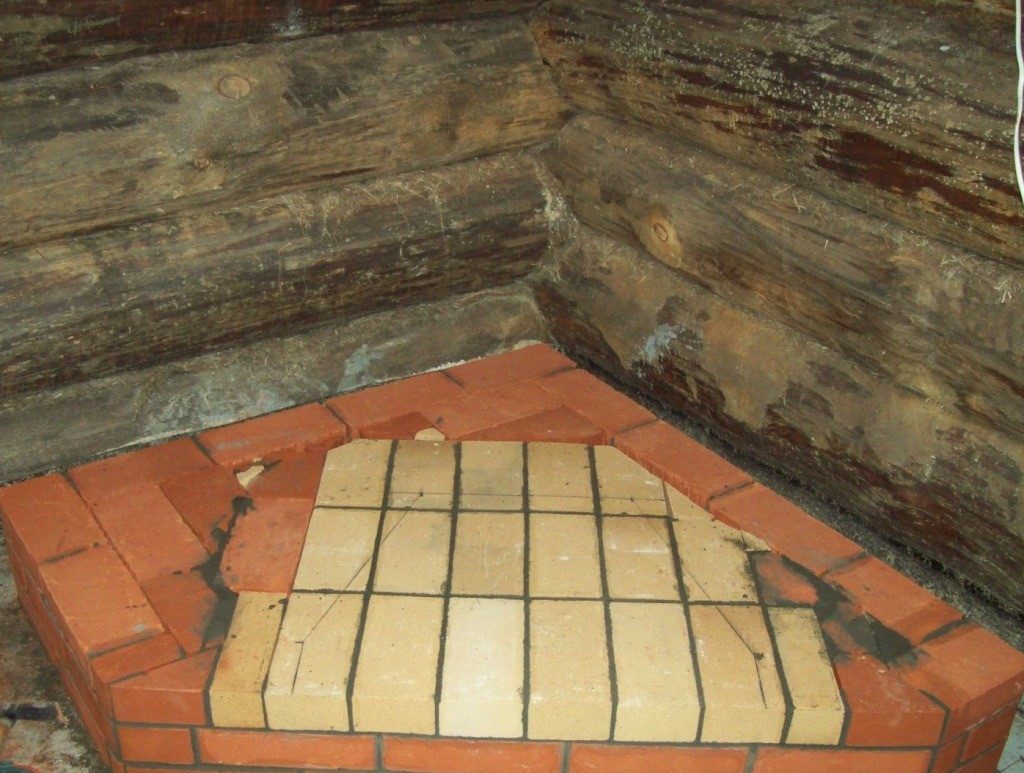

Основание

Как правило, изготавливается из камня либо кирпича, а если конструкция стальная, ее основание выполняется из чугуна. Делается это для того, чтобы оно не деформировалось под действием больших нагрузок и высоких температур.

Стенки

Стенки топки выполняются также из стали или кирпича, а в некоторых открытых моделях могут вовсе отсутствовать. Выбор материала будет зависеть только от предпочтений владельца строения.

В случае, если принято решение возводить кирпичную топку, при ее изготовлении задняя стенка наклоняется, а боковая расширяется. Такая схемапозволяет конструкции максимально отдавать тепло помещению.

Дымосборник

Предназначение данной части камина – выведение угарных газов и дыма наружу. Дымосборник может изготавливаться как часть топки, но может возводиться как отдельный элемент конструкции.

Колосниковая решетка и зольник

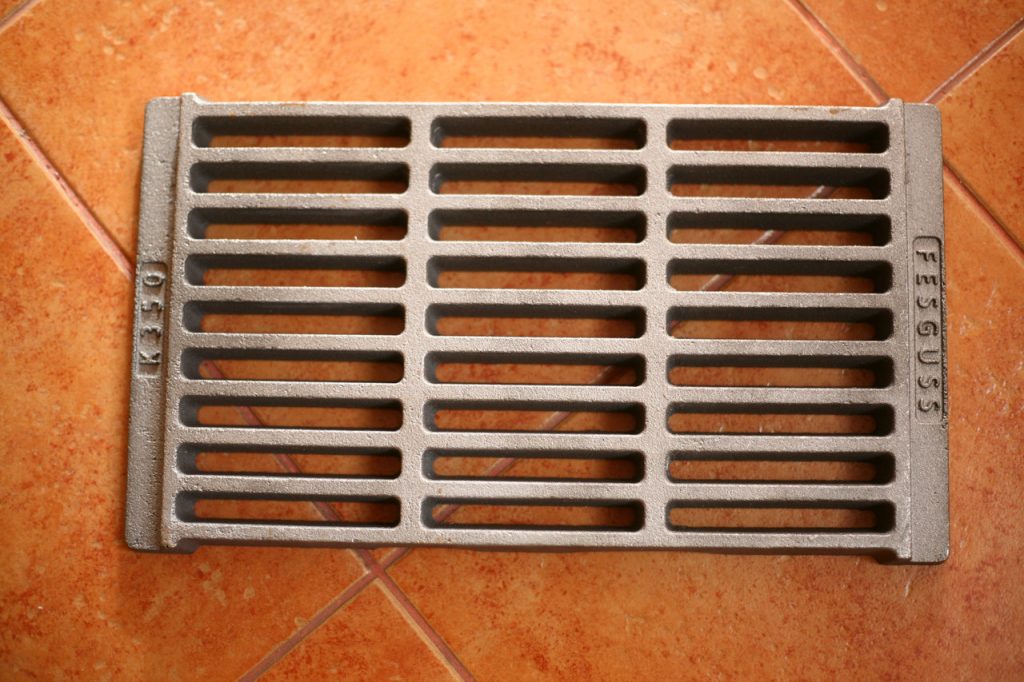

Колосниковая решетка.

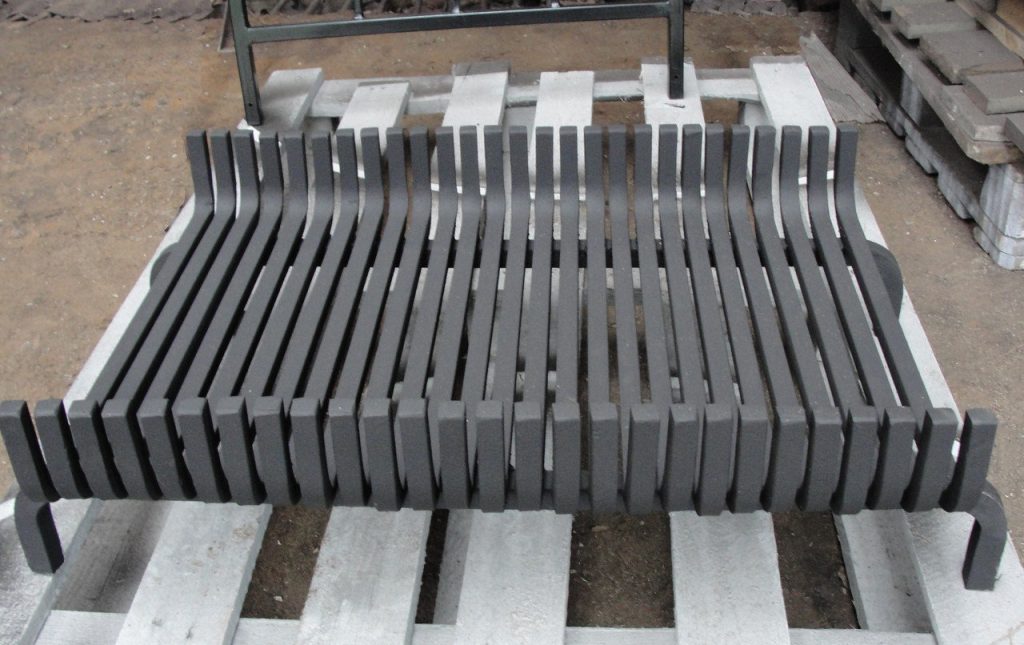

Колосниковая решетка предназначена для того, чтобы обеспечить подачу кислорода к дровам и удалять продукты горения в специальную нишу, которая имеет название зольник.

В классических моделях зольник располагается под решеткой и перекрывается специальной заслонкой для регулирования тяги. Однако существуют и такие модели данной части топки, которые изготавливаются в виде выдвижной коробки, которую с легкостью можно извлечь и очистить от скопившейся золы.

Шиберная заслонка

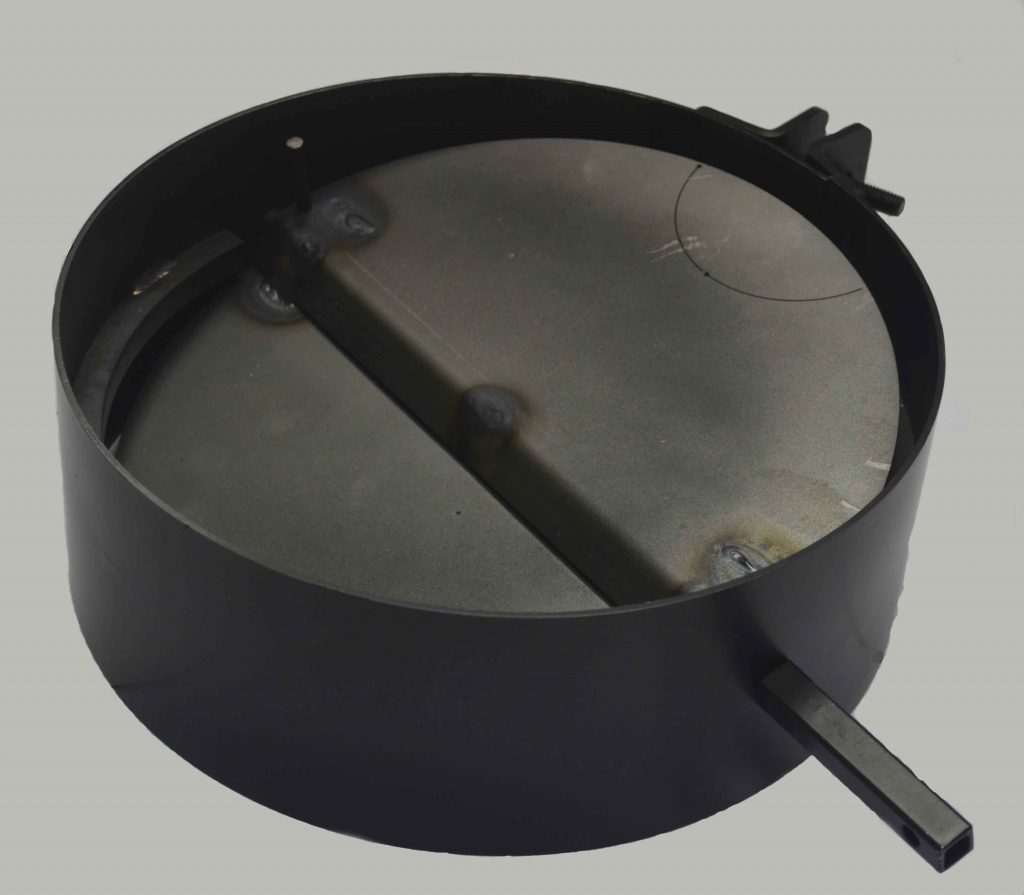

Шиберная заслонка.

Данный элемент ставится для того, чтобы при необходимости перекрыть дымоход. Благодаря ему топливо в камине медленно тлеет и не разгорается, при этом тепло продолжает выделяться, а необходимость в частом подкидывании дров отпадает.

Размеры и форма камина

Прежде чем приступать к исполнению пошаговой инструкции изготовления камина из кирпича, нужно определиться и с его размерами, и с внешним видом

Это важно, особенно если он будет нужен для того, чтобы обогревать помещение.

Нельзя сказать, какие размеры будут идеальными, потому что зависеть они будут от личных предпочтений, размера помещения и его формы.

Есть несколько советов, на что лучше ориентироваться:

1.Нужно узнать, какого размера должна быть топка. Для расчета идеального размера нужно поделить площадь помещения на 100. Например, если ваше помещение составляет 40 квадратных метров, то объем топки может составить 0,4 метра;
Глубина топки должна быть меньше ширины. Обычно это разница составляет от 1,5 до 2,5 раз;
Высота топки должна быть больше ширины в полтора раза

Высота обычно составляет 15 рядов кирпича;
Также еще один нужный параметр, который важно определить, это то, каким будет дымовое отверстие. Его площадь должна соотноситься с площадью топки 1 к 10

Прямой участок трубы должен проходить от 3 до 5 метров, дымовая труба должна быть достаточно широкой. Именно эти показатели обеспечат нормальную и устойчивую тягу.

Если вы сомневаетесь в своих силах и умениях, то лучше воспользоваться готовыми чертежами, где будет все расписано точно и верно.

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

  • в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
  • принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

В целях повышения пожаробезопасности, на напольное покрытие перед поддувальной дверцей обязательно кладут теплоизолирующий материал, и покрывают его сверху листовой сталью, ширина которой должна быть минимум 0,6 м.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

  • Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
  • Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
  • Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов.  В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.

Постройка барбекю из кирпича: смета расходов

Одним из первых этапов воплощения проекта, является расчет материала, который понадобится для постройки печи. Садовые барбекю для дачи имеют множество схем, показывающих, как сделать то или иное сооружение, а к некотором из них приложена и порядовка. Вот по ней особенно удобно заранее определиться с объемом необходимого стройматериала.

Расчет количества обычного кирпича для сооружения печки с трубой (по рядам): 38+10,5+10,5+10,5+10,5+33+33,5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474,5 шт.

обычный красный кирпич 1 сорта — 474,5 шт.;

Расчет количества огнеупорного кирпича для выкладки топливника (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3 = 53,5 шт.

  • огнеупорный кирпич для создания топливника — 53,5 шт.;
  • раствор бетона для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
  • металлическая труба 15-20 см в диаметре — 1 шт.;
  • доска для формирования опалубки — 1 шт.;
  • крупнозернистый песок — 17 кг;
  • арматурная сетка — 2 м;
  • листовой металл — 1 шт.;
  • столешница — 1 шт.;
  • решетка для печи для сбора углей — 1 шт.;
  • силиконовый и термостойкий герметик для заделки трещин кладки — 1 тюбик;
  • облицовочный материал.

До перехода к этапу строительства, проверьте есть ли в наличии инструменты:

  • лопата;
  • строительный уровень;
  • веревка;
  • рулетка;
  • молоток.

Такие инструменты настолько просты, что для их использования сложно подобрать альтернативу.

Внимание! При возведении печи вам понадобятся половинки кирпичей — их можно сделать с помощью шлифовальной машинки

Бетонный

Классическое основание под печь – это бетонная плита, которую изготавливают при помощи заливки цементно-щебневого раствора в глубокий котлован.

Схема и устройство

Общее устройство фундамента является неизменным вне зависимости от типа печи и грунта, обычно это цельное основание в виде куба, которое выполнятся из большого количества бетонного раствора. Устройство основание хорошо показано на данной схеме:

Схема отображает основание которые мы рассчитали выше, для печки весом в 1150 килограмм.

Материалы и инструменты

Для установки качественного бетонного фундамента необходим определенный перечень материала:

  • Цемент;
  • Крупнозернистый песок;
  • Доски для сооружения опалубки;
  • Щебень;
  • Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка.

Так же чтобы установить бетонный фундамент для печи из кирпича своими руками необходимы следующие инструменты:

  • Емкость для приготовления раствора или бетономешалка;
  • Штыковая и совковая лопаты;
  • Измерительные инструменты: рулетка, уголок, уровень;
  • Для изготовления опалубки: молоток, ножовка, гвозди;
  • Для установки гидроизоляции строительный степлер;
  • Для укладки основания трамбовка ручного типа.

Подготовка раствора

Основание под печь должно быть крепким, поэтому бетонный раствор готовится в следующих пропорциях: 1 часть цемента, 3 части песка, 5 частей щебня. Такая консистенция сможет выдержать печи большой массы долгое время.

Инструкция по изготовлению

Неважно какое устанавливается кирпичное основание под печь или бетонное, изначально необходимо вырыть котлован под него. Глубина котлована зависит от нескольких факторов: масса печки, тип почвы, наличие грунтовых вод

Ширина и длина котлована должна соответствовать размерам отопительной системы и дополнительно иметь определенный запас расстояния для опалубки. Для того чтобы случайно не ошибиться рекомендуется сначала подготовить чертеж будущего бетонного основания.
После этого устанавливается опалубка, по размерам соответствующим итоговым значениям размеров конструкции, согласно чертежу и схеме, которые следовало подготовить заранее. Иногда опалубка не нужна – если грунт очень твердый и не разрушается от внешнего воздействия на него.
После того как опалубка готова укладывается гидроизоляция, прикрепляют её к опалубке при помощи степлера.
Засыпаются куски кирпича в получившуюся яму, или крупные камни – это необходимо чтобы получившаяся бетонная плита под печь не проседала и была хорошо сцеплена с землей, как показано на фото ниже:
Затем заливается бетонный раствор, таким образом, чтобы основание возвышалось над полом на 6 сантиметров. При заливке тщательно измерьте его ровность с помощью строительного уровня и выровняйте до идеального состояния.
Если есть возможность обложить наземную часть фундамента кирпичом или бутобетонным камнем, это можно сделать таким образом:

Перед началом установки отопительной системы, фундамент под печь должен высохнуть примерно 10 дней, первую неделю обрызгивайте бетонную поверхность обычной водой.

Готовые схемы-порядовки

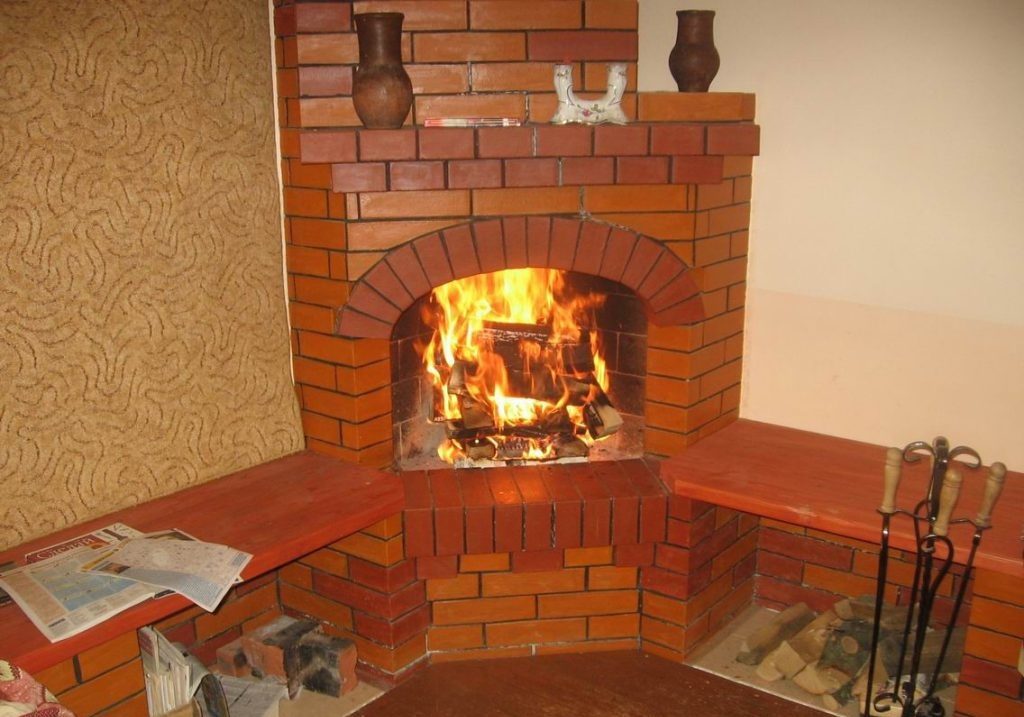

  1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

  2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

  3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

  • красный керамический кирпич – 300 штук;
  • шамотный кирпич – 130 штук;
  • глина печная или огнеупорная кладочная смесь – пара мешков;
  • песок карьерный – 4 мешка;
  • цемент – 1 мешок;
  • металлический уголок и стальная полоса – 3 отрезка по 1 метру;
  • печная дверка для прочистки дымохода;
  • печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.

Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Правильная подготовка к работе – залог успеха

Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:

  • мастерок;
  • молоток-кирочка;
  • измерительные инструменты: рулетка, отвес, уровень;
  • шнур.

Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.

Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.

Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде

Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

Пример чертежа с порядовкой

Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.

Среди других советов мастеров заслуживают внимания такие:

  • с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
  • место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
  • периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
  • аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.

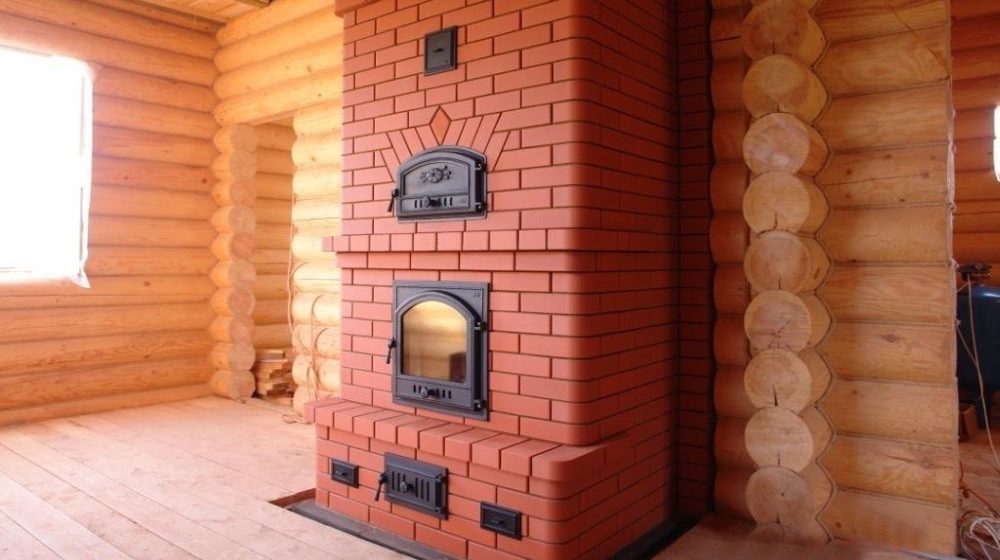

Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.

Преимущества и недостатки устройств

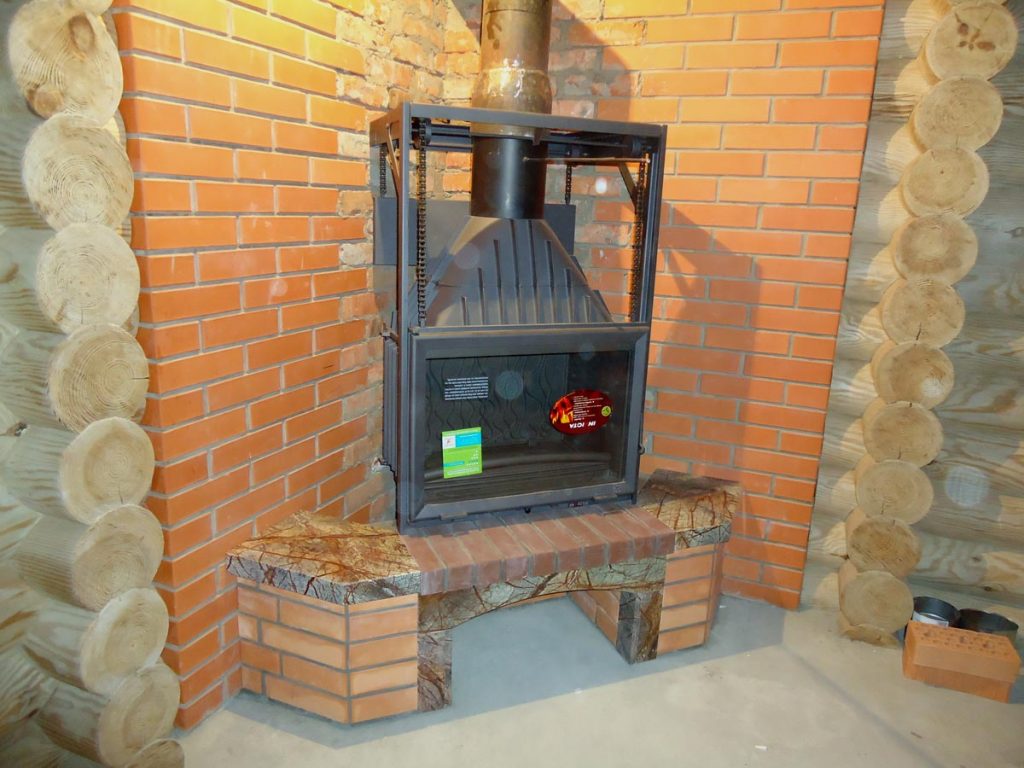

Металлический камин на дровах обладает следующими преимуществами относительно других типов отопительных приборов для частного дома или дачи:


Из чего состоит металлическая топка

  • высокий КПД;
  • небольшой вес агрегата;
  • не нужно специфического обслуживания;
  • простота монтажа;
  • молниеносный нагрев помещения;
  • можно устанавливать где угодно.

Несмотря на все преимущества, которые получает пользователь каминов на дровах, эти приборы имеют ряд недостатков. В первую очередь об печь очень легко обжечься, поскольку во время топки корпус сильно нагревается. Также данный прибор достаточно быстро остывает, что способствует неравномерному распределению тепла в помещении.

Принцип работы

Любая печь имеет три главные составляющие: топка, труба, дымоход. Главной частью является топка. Там и происходит сгорание дров. В нижней части есть отверстие. Через него в топку поступает воздух, которые необходим для горения. Это отверстие закрыто специальной решеткой, так дрова не выпадают. Внутрь топки попадает воздух, а из топки в отверстие падает зола и прочие продукты сгорания.

Есть специальная дверка, которая позволяет вкладывать дрова в топку. А сам топливник закрыт со всех сторон. Как раз над топкой находится варочная поверхность. Она нагревается с помощью огня и позволяет готовить пищу. Печи с духовкой работают также.

Под топкой расположена камера зольника. Она также имеет дверцу, чтобы была возможность очистить камеру. А еще дверь способна регулировать количество воздуха, который попадает в топку. В своде топки есть еще одно отверстие – хайло. Именно через него выходит горячий воздух, который нагревает печь.

Трубы предназначены для вывода продуктов сгорания из печи. Есть два вида:

  1. Насадные. Установлены на печи.
  2. Коренные. Могут иметь свой фундамент или располагаться внутри стены.

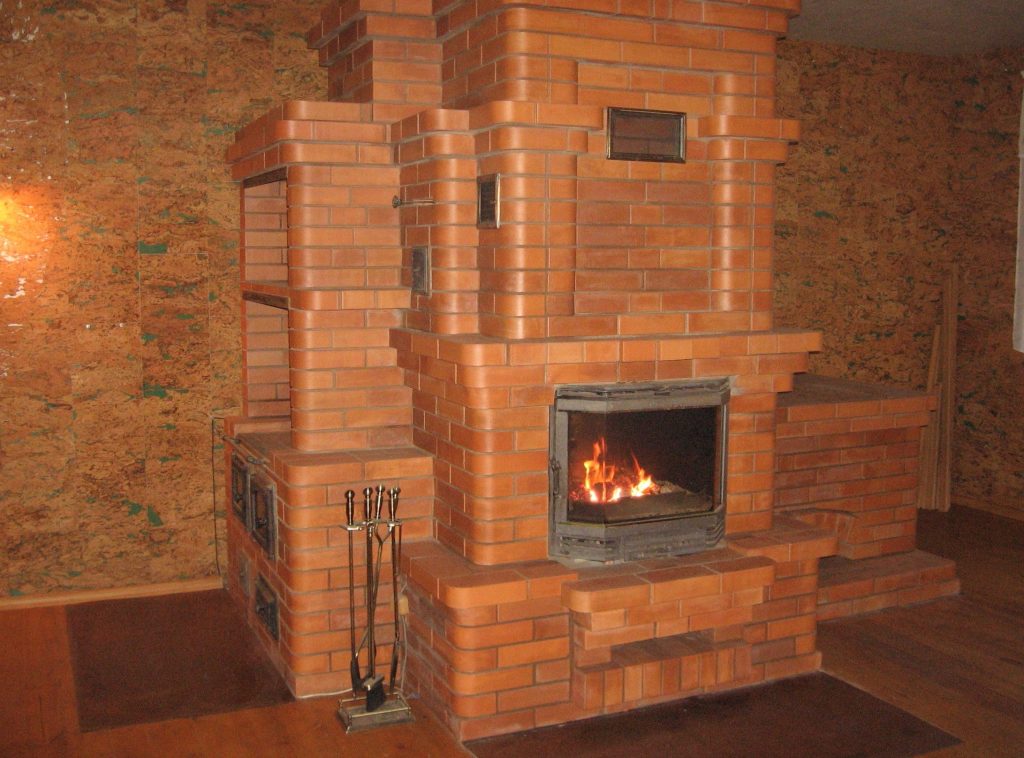

Самая главная черта, которая отличает печь от камина – во втором варианте вы можете свободно наблюдать за огнем. Для того, чтоб тепло не улетучивалось в трубу, устанавливают тепловой щиток. В совмещенной версии печь-камин имеет все преимущества печки и позволяет наблюдать за пламенем.

Правила эксплуатации и ухода

Металлический камин довольно прост в эксплуатации, не требует особых мер по уходу. При эксплуатации главным является соблюдение мер пожарной безопасности – избегать выпадения горящего топлива и так далее

При обслуживании камина необходимо соблюдать осторожность и не касаться стенок изделия. Загрузку топлива и открытие дверцы рекомендуется производить в тканевых перчатках

В целях ухода за устройством нужно проводить регулярную очистку топки и дымохода от сажи. Зарастание дымохода сажей ухудшит естественную тягу – это может привести к попаданию дыма в помещение. Также нельзя проводить влажную уборку устройства – это приведет к повышенной коррозии, камин приобретет непрезентабельный вид.

https://www.youtube.com/watch?v=BYnHuYGVDzc

https://youtube.com/watch?v=9arBt-1lhJ4

Камины – краткая характеристика

Любой камин с настоящим пламенем представляет собой простую открытую печь с вытяжкой-дымоходом. Зрелище пляшущих языков пламени завораживает и притягивает взор на долгие часы, потрескивающие дрова с переливами искр создают уникальный звуковой фон, но оборотной стороной таких дизайнерских эффектов является низкая теплоотдача. КПД у каминов не превышает 25 %, вся остальная тепловая энергия в буквальном смысле «вылетает в трубу». Обогреть зимой обширное помещение только за счет открытого очага не получится, необходимо предусмотреть дополнительные отопительные варианты – теплый пол, конвекционное отопление и т.п.

Типовой проект камина из кирпича состоит из камеры сгорания (топки), которая расширяются по направлению к порталу. Тем самым повышается отдача тепла внутрь комнаты. Глубокая конструкция топки уменьшает и без того невеликий каминный КПД, поэтому камины в частных домах сооружают широкими и сравнительно плоскими. Местом дислокации рукотворного очага может служить торцевая стена либо угол между ней и внутренними стенами дома. Не допускается расположение каминов напротив оконных проемов, это приводит к снижению теплового эффекта и сильным сквознякам. Фундамент на месте монтажа должен быть очень прочным, т.к. кирпичный камин весит на менее 600-700 кг. Если прочность пола первого этажа не рассчитана на такую нагрузку, его придется дополнительно обустраивать (см. ниже).
