Схемы водяного отопления частного дома своими руками и некоторые нюансы проектирования

Как сделать водяное отопление в частном доме?

Обращаясь к вопросу конструирования систем отопления в малоэтажном доме, одним из важных условий является изучение порядка и организации нужных этапов для поддержания требуемых условий микроклимата в здании.

В малоэтажном строительстве к параметрам внутреннего воздуха необходимо применять особые требования, поскольку система является независимой от центральной системы отопления.

Что должно быть в составе водяной системы отопления?

Водяная система отопления представляет собой непрерывное циркулирование теплоносителя (в нашем случае воды) по обогреваемому контуру. От источника теплоты (котла) вода направляется непосредственно к системе, проходит ее и затем, остывая, возвращается вновь к источнику теплоту. Далее процесс повторяется. Для обеспечения беспрерывной и самое главное безопасной работы системы необходима установка целого ряда оборудования помимо котельного агрегата и самих труб:

Система фильтрации;
Один или несколько насосов;
Защитные и противопожарные клапаны и прочее.

Варианты монтажа водяных систем отопления

Все системы подразделяются на 2 типа:

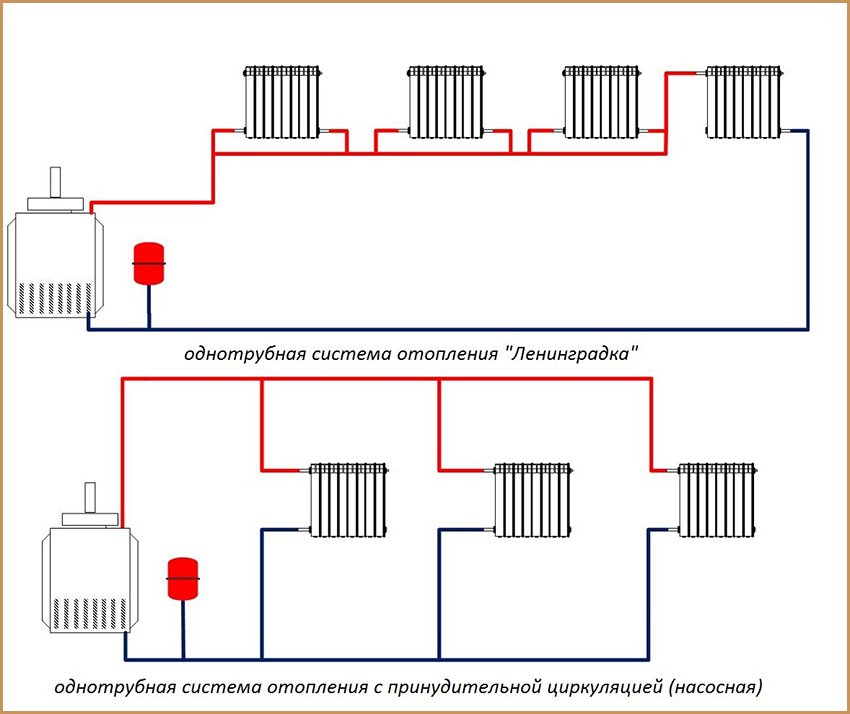

Однотрубная система отопления:

Конструирование этой системы различается тем, что теплоноситель проходит к радиаторам отопления исключительно в прямой последовательности. Существенным недостатком однотрубной системы является тот факт, что крайние батарее всегда будут значительно холоднее, чем первые потому, что требуется время, чтобы вода «добралась» до них.

Еще одним минусом является невозможность остановить подачу воды к конкретному радиатору, приходится прекращать подачу теплоносителя ко всей системе. Однако это не будет большой проблемой при разработке схем отопления в частном доме. Плюсом ее является возможность провести систему по всей площади дома, особенно полезно в многоквартирных жилых домах.

Двухтрубная система отопления:

При данной системе отопления теплоноситель подается к нагревательному прибору из разных труб (вода поступает холодная и горячая). При устройстве данной системы возможно регулировать подачу теплоносителя в радиаторный прибор. Данная система отопления является наиболее приемлемой и при малоэтажном, и при многоэтажном строительстве

В свою очередь подразделяется еще на 3 вида систем отопления:

Звездообразная (монтируется так, чтобы трубопровод с холодным снабжением присоединяется с одного края, а с горячим снабжением – с противоположного).
Система типа «Шлейф» (температура отопительных приборов изменяется в зависимости от удаленности батареи от источника теплоты).
Коллекторная система (трубы с холодной и горячей водой подсоединяются отдельно к каждому коллектору – позволяет регулировать температуру помещения в каждой комнате соответственно).

Виды автономных систем отопления частного дома

Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:

Газовые, работающие на природном или сжиженном газе.
Электрические.
Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
Жидкотопливные.

С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.

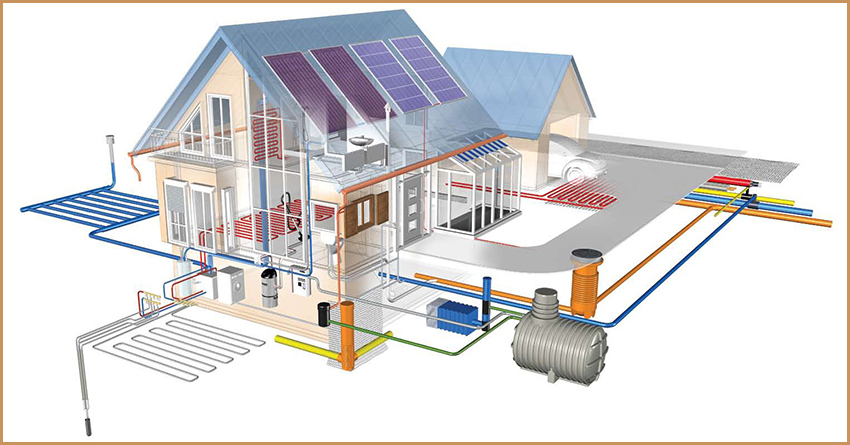

Схемы водяного отопления частного дома

Примеры разводки водяного отопления

Система труб в доме может быть проложена различными способами. И зависит это не только от пожеланий хозяев, но и от целесообразности использования того или иного способа. Чаще используют двухтрубную систему, когда по одной трубе вода подается в радиаторы, а по другой возвращается в котел. Своими руками проще собрать однотрубное водяное отопление, однако этот вариант больше подходит для временного жилья или дачного домика. Произвести замену или ремонт какого-либо узла в однотрубной системе не получится без полного отключения всего контура. Хороший вариант для частного дома, рассчитанного на постоянное проживание — две однотрубные системы, действующие независимо друг от друга. Делается это для того, чтобы была возможность брать из системы горячую воду даже в те периоды, когда отопление выключено.

Схема водяного отопления двухэтажного дома

Для двух и более этажных домов есть некоторые обязательные моменты, которые менее важны при использовании отопления в небольшом дачном домике. Прежде всего, это мощность отопительного котла. Поскольку в двухэтажном доме протяженность трубопровода и количество радиаторов больше, чем в одноэтажном, то и котел должен быть повышенной мощности. Обычно производители котов указывают, на какую площадь рассчитано данное оборудование. Поэтому при покупке котла учтите площади всех помещений (в том числе и вспомогательных), которые будут им отапливаться. Насос для организации принудительной циркуляции – следующий важный элемент. Чем быстрее движется нагретая вода по трубам, тем быстрее происходит нагрев помещений. С помощью насоса этот процесс значительно ускоряется.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Водяное отопления

Достоинства и недостатки водяного отопления

У данного вида отопления есть несколько недостатков, но плюсов гораздо больше. Перечислим плюсы и минусы этого варианта.

Принцип работы системы водяного отопления

Принцип работы системы достаточно простой: вода нагревается в котле и идет по трубам к радиаторам. Через них она отдает тепло и после этого идет назад в котел по другому контуру. Одна из основных задач системы отопления – запустить воду и заставить ее двигаться по трубам. Это реализуется одним из двух способов: естественным и принудительным. В первом случае вода движется по законам физики, когда холодная вода вытесняется горячей. Во втором случае движение воды запускается при помощи циркуляционного насоса.

Из каких основных узлов состоит система водяного отопления?

Вся система состоит из следующих элементов:

Котел, в котором осуществляется подогрев воды и из которого подогретая вода направляется в контур отопления.
Трубы.
Радиаторы.
Циркуляционный насос.
Расширительный бак.
Приборы автоматизации.

С чего начать проектирование отопления в своем частном доме?

На начальном этапе нужно выбрать тип отопления и рассчитать все материалы и работы, которые необходимо будет закупить и выполнить. Все это нужно сделать и выбрать как можно более экономно и эффективно. Чтобы отопление функционировало с максимальным КПД, дом должен быть хорошо утеплен и иметь способность долго удерживать тепло. Отопление проектируется и монтируется при монтаже всех коммуникаций.

Какие существуют варианты реализации системы водяного отопления?

Наиболее простой в реализации является однотрубная система. В этом случае, как понятно из названия, теплоноситель движется по одной единственной трубе. То есть радиаторы соединены между собой последовательно и вода из котла поступает в первый из них, затем в последующие. После прохождения последнего радиатора вода уходит обратно в котел по трубе, которая ведет из последнего радиатора в котел. Этот вариант является одним из самых простых в реализации и очень экономичным, потому что потребуется минимум оборудования и материалов.

Классификация водяных отопительных систем по принципу работы

По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.

С естественной циркуляцией

Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.

Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.

По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.

Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.

Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.

Схема с принудительной циркуляцией

Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:

Можно укладывать трубы с изгибами.
Проще обогреть большие здания (даже в несколько этажей).
Подойдут трубы малого диаметра.

Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.

Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.

Способы монтажа

Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.

Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.

Коллекторное отопление

Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.

Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.

Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.

Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:

Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.

Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.

Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.

Но и коллекторная система обогрева не лишена недостатков, к ним относится:

Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.

Что такое комбинированные котлы

Поскольку электрический обогрев стоит дорого, можно использовать альтернативное решение и выбрать котёл, способный работать на двух видах топлива. К примеру, можно приобрести электрическое оборудование, способное также выполнять функции газовой колонки. Или можно подобрать твердотопливный котёл, способный также какое-то время работать с электричеством.

Пока нет перебоев с газоснабжением, такой котёл будет работать исправно по общепринятой схеме, но как только возникнут любые неполадки, можно будет переходить на другой тип топлива и тем самым обеспечивать дому стабильный обогрев.

Комбинированный котёл стоит дороже обычного, но такие расходы будут вполне оправданными: ваш дом гарантированно не останется без тепла, и даже если одна система выйдет из строя, вторая тут же сможет его поддержать. Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться.

Самостоятельно спроектировать и воплотить систему индивидуального обогрева достаточно сложно, и всё же это возможно. Ваш дом получит надёжный обогрев, который не будет зависеть от наличия или отсутствия газовых труб.

Валентина Кирилловых

Подборки публикаций по темам:

Электрика в деревянном доме Электричество в доме

Данная публикация была вам полезна?

Общий бал: 0Проголосовало: 0

Как утеплить террасу изнутри в деревянном доме — делаем теплую веранду

Электрический двухконтурный котёл для отопления дома

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Какой котел выбрать

Котлы любого типа разделяются на одно- и двухконтурные. Котлы первого типа используют только для подачи отопления, второго типа — для обогрева и снабжения горячей водой. Перед покупкой нужно правильно определить мощность оборудования. Нужные параметры определяют, исходя из площади дома.

Так, для обогрева 10 квадратных метров потребуется мощность минимум в 1 кВт. Таким образом, для дачного домика площадью до 100 квадратных метров выбирайте котлы с мощностью 10 кВт. Для среднего дома в 150 квадратных метров минимальная мощность составляет 15 кВт. А для просторных коттеджей свыше 200 квадратных метров нужная мощность составляет 20 кВт и выше.

Самыми популярными являются газовые котлы из-за доступности оборудования и топлива, легкости в использовании и установке, высокой производительности и экономичности. Среди минусов отмечают пожаро- и взрывоопасность, необходимость в регулярных проверках со стороны газовой службы. Но при этом газовое отопление — самая оптимальная система для частного дома.

Но что делать, если возможности в подведении к газу нет? Тогда используют твердотопливные или электрические котлы. Первые устройства работают на твердом топливе в виде дров, углей, пеллетов и пр. Такое оборудование быстро обогреют большую площадь помещения.

Однако они занимают много места, сложны в установке, требуют оборудования отдельной котельной и дымоход. Применение твердотопливных котлов осложняется и необходимостью заготовки или приобретения дров и обустройства сухого места для хранения топлива.

Электрические котлы — функциональное и легкое в использовании оборудование, которое подключают к центральному энергоснабжению или отдельному электрическому радиатору. Они предоставляют простой и оперативный способ обогрева, занимают мало места и практичны в эксплуатации, экологичны и бесшумны. Однако такие котлы зависят от электричества, а дальнейшее обслуживание обойдется дорого.

Монтаж отопления своими руками — трудоемкий и опасный процесс. Профессионалы компании “МариСруб” легко справятся с установкой любой системы. Помогут подобрать оборудование, подходящее для вашего дома. Оперативно выполнят монтаж надежного и качественного отопления.

Монтаж системы отопления

Обустройство эффективно работающего автономного отопления – непростая задача. Можно, конечно, обратиться за помощью к специалистам, которые смонтируют трубную разводку, подключат к ней радиаторы и установят обогревательный котел. Однако монтаж отопления своими руками доступен домашним мастерам.

Пошаговая инструкция устройства отопления, как правильно сделать монтаж:

Установка нагревательного котла. Для него выбирается наиболее удобное место, упрощающее прокладку трубопровода и подключения к источнику топлива.
Монтаж радиаторов отопления. Обычно батареи устанавливают под оконными проемами, что положительно влияет на воздухообмен в помещении. Расстояние от подоконника до радиатора составляет 100 мм, от пола – 60 мм.
Устройство трубной разводки. Трубы с фитингами прокладывают закрытым (в конструкции пола) или открытым способом, поверх финишного напольного покрытия.

Трубы подключаются к радиаторам отопления, устанавливается запорная арматура, монтируются расширительные баки, циркуляционный насос, автоматические приборы безопасности и другое оборудование.

Какие батареи лучше ставить в доме и на даче

В выборе радиаторов для отопления частного дома необходимо руководствоваться особенностями вашей системы отопления и соотношением цены устройства, его долговечности, качества.

Чугунные батареи подойдут для любых домов с различной схемой подключения, кроме энергосберегающих конструкций с «умным» отоплением, которое включается за час до прихода хозяев.

Стальные и алюминиевые — альтернатива чугунным батареям для энергосберегающих и каркасных строений.

Биметаллические — самые дорогие из предлагаемых на рынке, не считая вакуумных. Но обладающие массой достоинств и потому — престижные. А вот эффективность работы вакуумных батарей — под большим вопросом, на сегодня вакуумная конструкция — большой эксперимент.

Монтаж отопительной системы в бревенчатом доме. Деревянные дома обладают одной отличительной особенностью по сравнению с домами из каменных материалов – стены деревянного дома позволяют контролировать уровень влажности внутри дома, вот почему можно заметить, что зимой тепло и сухо, а летом прохладно и всё это происходит благодаря древесине

Но в современном мире без отопления дома ни как не обойтись и поэтому очень важно правильно рассчитать отопительную систему и расположение радиаторов отопления. В противном случае нас может ждать неравномерная усадка дома из-за дисбаланса влагопотребления и влагоотодачи бревенчатых стен в течение многих периодов смены времен года

Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома.

Особенности монтажа отопительной системы.

– важно учитывать, чтобы прямое направление теплового потока от источника отопления было в центр комнаты и на пол, ни в коем случае на стены и потолок; – из-за постепенной усадки стен дома при монтаже радиаторов отопления нужно учесть компенсаторы, чтобы не было вынужденных деформаций отопительной магистрали; – силовой кабель (в случае подключения всей системы к источнику питания) должен быть достаточного диаметра и выдерживать электрическую нагрузку. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:

Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:

ЭЛЕКТРИЧЕСКОЕ ОТОПЛЕНИЕ.

Является, пожалуй, самым распространенным видом отопления деревянных домов и коттеджей. По ряду причин не каждый участок имеет газовую магистраль. Достоинства электрического отопления включают в себя: экологичность; легкость монтажа и практически отсутствие обслуживания системы отопления, так как многие системы уже имеют автоматическую настройку из-за использования электронных терморегуляторов; эстетичный и компактный внешний вид электрообогревателей, бесшумность работы. К недостаткам отнесём: достаточно большой расход электроэнергии, а учитывая то, что местные электроснабжающие сетевые компании выделяют небольшой объем электричества, то возникнут дополнительные немалые расходы на выделение дополнительных киловатт электроэнергии; в случае отключения электричества – наличие дизельного генератора или переносной мини электростанции; инфракрасные обогреватели являются достаточно пожароопасными, к их монтажу предъявляются серьезные требования.

Виды разводки труб отопления. Двухтрубная контурная и лучевая системы отопления.

Двухтрубная контурная система

. (Рис. 7; Рис. 11). Является универсальным видом подключения радиаторов отопления. Движение воды осуществляется по контуру: входящая и исходящая магистрали идут параллельно между собой. На устройство двухтрубной системы требуется меньше материала, по сравнению с лучевой системой подключения, но с другой стороны существует риск неравномерной отдачи тепла (другими словами в первом радиаторе и в последнем будет разница температуры) для обогрева помещения из-за перепадов давления воды и в случае проведения ремонта на каком-нибудь участке отопления придется выключать всю систему.

Двухтрубная лучевая система отопления.

По сравнению с контурной системой является более энергоэффективной – каждый радиатор (элемент отопления) получает равномерно нагретый объём теплонесущей жидкости. Возможность проводить ремонт без отключения всей системы отопления. Единственным недостатком является повышенный расход материалов.

Монтаж системы отопления частного дома

Может проводиться одновременно со строительством дома или же
устанавливаться в уже эксплуатируемое здание.

В первом случае монтаж более простой, экономичный и
позволяет монтировать трубы в стены или укладывать на пол.

Однако, независимо от того, на какой стадии проводится индивидуальное
отопление в доме, нужно выдержать требования к его установке:

монтаж системы производится только в теплом помещении. Не
допускается запуск системы при температуре ниже 5оС. Это нужно чтобы
избежать переохлаждения теплоносителя;

трубы устанавливаются вдоль/внутрь стен или монтируются в
пол. Минимальная высота установки – 150 мм. В противном случае трубы можно
повредить при монтаже плинтусов;

исключаются перепады труб. Это позволит избежать появления
воздушных пробок в системе;

радиаторы устанавливаются возле окон на расстоянии не менее
150 мм. от пола и 50 мм. от подоконника. При этом радиаторы всех помещений
нужно располагать на одном уровне. Радиаторы разного типа устанавливаются в
соответствии с рекомендациями изготовителя;

обязательно наличие расширительного бачка и слива, чтобы
избежать сбоя в работе системы. Слив необходим, чтобы иметь возможность
полностью заменить теплоноситель в системе. Рекомендуется производить замену
воды в системе не реже чем раз в 7 лет. Для систем с антифризом не реже чем раз
в 3-4 года (по спецификации производителя) и с обязательной промывкой системы.

Порядок выполнения монтажа системы отопления:

установка котла;
разводка труб;
установка радиаторов;
состыковка радиаторов и труб с установкой терморегуляторов;
установка расширительного бачка и насоса;
подключение котла к системе.

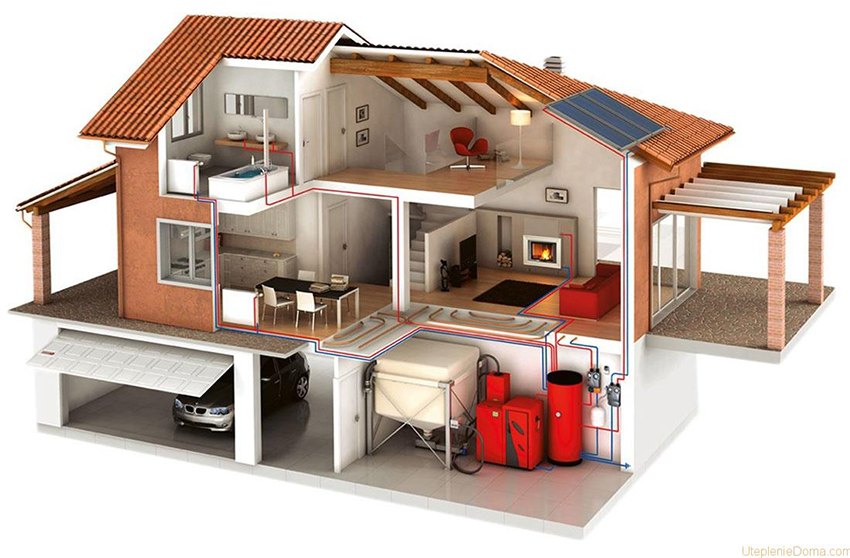

Схема разводки отопления в частном доме

При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.

По различию работы отопление бывает двух видов:

Естественное течение теплоносителя.
С циркуляцией, то есть насосом.

А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.

Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.

Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.

Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

Однотрубная

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.

Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.

Как и в любом деле есть свои минусы

Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут

Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.

Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.

Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.

При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.

Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

Двухтрубная

Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.

температура воды одинаковая;
при случае отключения одной или более батарей, температура в других будет неизменна,
в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.

Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.

Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

Двухтрубная система отопления делится еще на два вида:

попутная;
тупиковая.

Это зависит от движения горячей и холодной воды.

В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.

Вертикальная

Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.

Горизонтальная

Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.
