Как провести водоснабжение частного дома из колодца своими руками

Варианты организации

Сегодня применяется две схемы водоснабжения частного дома от колодца:

1. С накопительным резервуаром.
2. С насосным оборудованием.

Первый вариант предусматривает монтаж специального бака и насоса, который перекачивает воду от источника к системе водопровода. Во втором случае применяется насосная станция с гидроаккумуляторным резервуаром и системой автоматизации.

Вариант 1: системы с накопительным баком

При обустройстве водоснабжения дома из колодца с применением накопительной емкости нужно предусмотреть свободное место на верхнем этаже или разместить ее на чердаке. Если последний не имеет теплоизоляции, нужно тщательно защитить резервуар, чтобы вода в нем не замерзала.

Давление в трубах зависит от расположения бака. Чем он выше, тем больше будет значение. Однако каждый метр высоты обеспечивает около 0,1 атм давления, поэтому пользователю потребуется приобрести погружной или поверхностный насос. Устройство водопровода запускается вручную или с помощью автоматики

Независимо от способа включения, важно установить ограничивающую трубку для защиты резервуара от переполнения

Целесообразность схемы водопровода из колодца оправдывается и ее дешевизной. Из недостатков выделяют низкое давление и необходимость использования насосов.

Вариант 2: водоснабжение с насосной станцией

Чтобы разобраться, как сделать водопровод из колодца, нужно подготовить следующие узлы:

1. Насос.
2. Комплект гидроаккумуляторов для систем водоснабжения.
3. Автоматическое реле для управления.

Если подача воды из колодца в дом будет выполняться сразу после ее забора, насос вскоре выйдет из строя, т.к. он будет подвергаться высоким нагрузкам. С целью защиты оборудования от износа станция активируется только для заполнения бака-гидроаккумулятора. Когда резервуар переполнен, реле деактивирует насос. Повторный запуск производится после опустошения емкости.

Собрать такую систему водоснабжения из колодца можно своими руками. Однако на рынке доступны готовые комплексы с разными рабочими параметрами и стоимостью. Они снабжаются поверхностными и погружными насосами.

Если используется первый тип насосных устройств, в случае сбоев их можно легко достать и отремонтировать. Глубинные насосы размещаются на дне колодца, поэтому плановое обслуживание сопровождается некоторыми сложностями.

Резервуар не занимает много места, но его емкость небольшая. Поэтому в случае отключения электричества вода быстро расходуется и придется воспользоваться старым методом — ведром и веревкой.

При выборе насосной станции важно учитывать ее мощность, максимальную высоту подачи воды, объем бака-гидроаккумулятора и КПД. Также следует убедиться в наличии системы защиты от сухого хода и перегрева

На рынке предлагаются модели с автоматизированным, ручным или дистанционным контролем.

Если вы планируете использовать станцию ежедневно, лучше приобрести вариант с хорошей автоматикой. Для организации летнего водопровода подойдет бюджетный агрегат с ручным управлением.

Мощность работы зависит от индивидуальных потребностей заказчика. Для загородного дома или дачи хватает значения в 600-1000 л/ч. В частном доме, в котором живет семья из 4-5 человек, лучше установить более производительный прибор мощностью 3000-6000 л/ч.

Чем вместительнее резервуар, тем реже вы будете сталкиваться с дефицитом жидкости при сбоях в электроснабжении. Однако стоимость такой станции достаточно высокая, а монтаж требует профессиональной помощи.

На ценник влияет и наличие систем защиты. Однако на этом пункте лучше не экономить, поскольку он определяет безопасность станции.

Элементы системы подачи воды

Чтобы организовать автоматическое водоснабжение частного дома из колодца при помощи поверхностного насоса, не способного, как и любой другой центробежный агрегат работать при отсутствии перекачиваемой жидкости, требуется большое число составляющих. Состав оборудования и элементов управления при такой схеме определится следующим образом:

1. Узел забора воды из колодца, состоящий из фильтрующего элемента и обратного клапана, не позволяющего водоводу опорожняться при остановке насоса, что избавляет от необходимости заполнения контура перед каждым пуском.
2. Сливной кран, предназначенный для опорожнения водопровода и гидроаккумулятора, устанавливаемый между ним и обратным клапаном и управляемый посредством ручной тяги, либо подачи электричества при использовании нормально-закрытого электромагнитного клапана.
3. Фильтр грубой очистки, предназначенный для удаления на сетчатом элементе механических примесей, в виде песка, мусора и других загрязнений в воде, который устанавливается после ввода трубы в помещение. С обеих сторон устройства следует установить арматуру, чтобы отсекать участок для чистки сетки, а также манометры, позволяющие по перепаду давления судить о степени загрязнения фильтра.
4. Насос поверхностный самовсасывающий, на приемном или нагнетательном трубопроводе которого устанавливается датчик сухого хода, останавливающий агрегат при отсутствии протока жидкости.
5. Гидроаккумулятор, предназначенный для хранения запаса воды, расходуемого при отсутствии электроэнергии, компенсирования гидроударов и поддержания постоянного давления воды в системе. Установка производится через тройник после датчика сухого хода или на нагнетании насоса.
6. Чтобы водоснабжение дачи из колодца выполненное своими руками было автоматическим, после мембранного бака устанавливается реле давления, управляющее включением насоса при снижении давления ниже установленного значения. Для визуального контроля давления, перед реле устанавливается манометр.

Перед краном с питьевой водой или электрическим водонагревателем потребуется дополнительная установка комплекта фильтров для тонкой очистки воды, которая может быть выполнена комплексно. Удаление солей жесткости, микроорганизмов и бактерий из всего потока подаваемой воды требует крупногабаритной системы фильтрации и существенных дополнительных затрат, поэтому при водоснабжении дачи из питьевого колодца используется крайне редко.

Если вода необходима для полива или иных технических целей, то для этого делается врезка на нагнетании насоса.

Детальная схема размещения точек водоразбора определяется индивидуальными потребностями и должна быть спроектирована до того, как будет подбираться насос, так как максимальный напор и расходные характеристики следует определять исходя из конкретных данных о планируемом потреблении.

Полный набор перечисленных элементов необходим для полностью автоматизированной системы водоснабжения, и может быть сокращен владельцем, что приведет к потребности в ручном выполнении операций по пуску/останову насосу и контролю параметров.

Правила обслуживания водопровода

Правильно установленная система редко дает сбои, однако профилактические работы и осмотры могу предупредить некоторые поломки.

• насос — следить за работой насоса, вовремя чистить его и заменять расходные материалы, например, резиновые прокладки;
• герметизация — при изменении состава воды проверять герметизацию колодца (возможно попадание поверхностных вод);
• давление — следить за давлением в системе (норма – от 2,5 до 4 атмосфер);
• фильтры — использовать фильтры, которые очищают воду от крупных частиц и примесей, чем предупреждают механические поломки оборудования.

Автоматизация процесса позволит контролировать систему даже при вашем отсутствии. В случае резкого изменения давления или аварийного пересыхания источника сработавшее реле остановит работу станции.

Оборудование для автоматической подачи воды

Чтобы вода бесперебойно подавалась из автономных систем водоснабжения используют насосное оборудование. Отдельные насосы — погружные или роторные и насосные станции.

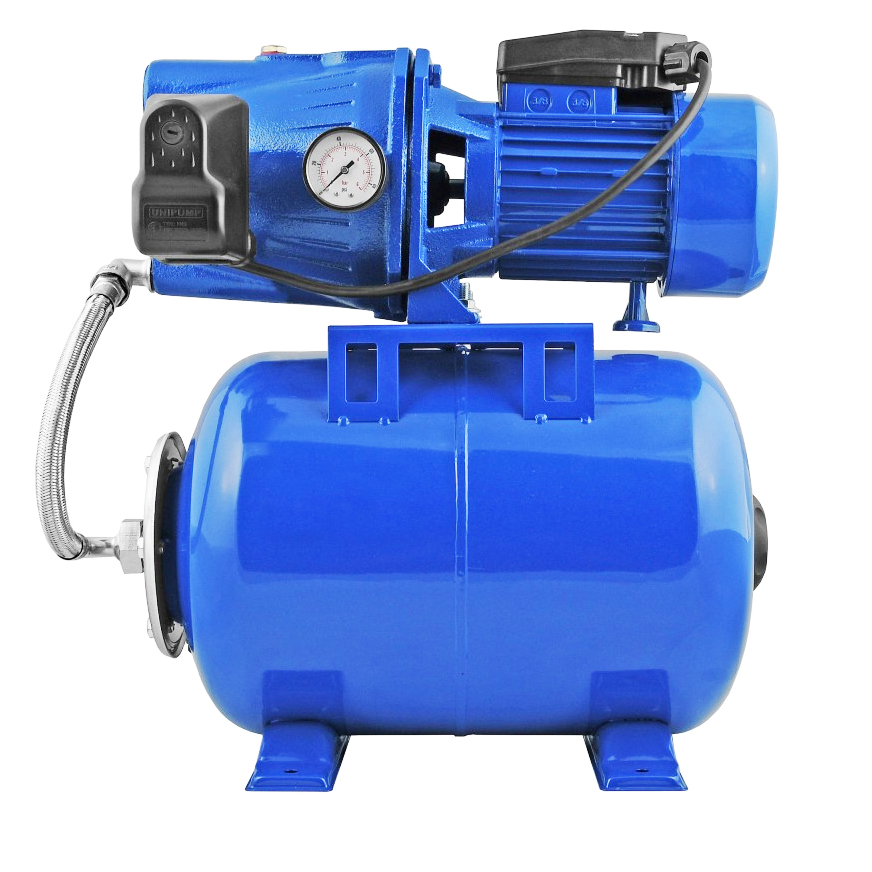

Насосная станция

Перед покупкой нужно учитывать следующие характеристики:

• Расход воды;
• Минимальный столб подачи воды;
• Самую высокую точку водопотребления;
• Глубину скважины;
• Номинальный напор (указан в паспорте);
• Производительность (м³/час).

Типы насосного оборудования и особенности выбора

Для колодца используют следующие виды насосов:

1. Погружной или глубинный насос. Одна его часть подвешена на тросе в воде. С землёй насос соединён шлангом для подачи воды и кабелем электропитания. Чаще всего использую для сельскохозяйственных нужд, реже для водоснабжения жилья.
2. Поверхностный насос или насосная станция. Расположен на поверхности (может хранится даже в доме). На глубине установлен шланг с фильтром, над ними — обратный клапан. Он не позволяет воде стекать обратно. Если помпа выключена — воду качать легче.

Погружной насос

При покупки насосного оборудование нужно учитывать следующее:

• глубину источника;
• максимальное количество водопотребления;
• минимальный размер столба воды;
• общий расход жидкости;
• технические характеристики оборудования: напор насоса и расход воды.

ВАЖНО! Автономная система будет работать бесперебойно, если в трубах стабильный напор воды. Чтобы поддерживать напор, насос должен работать постоянно

Поэтому рекомендуют покупать качественные насосные системы, которые рассчитаны на большие нагрузки и длительное время работы.

Насосную станцию нужно расположить так, чтобы она не замёрзла зимой. Обычно её размещают в подвале, на кухне или в цокольном этаже дома.

Источник водозабора соединяют с насосной станцией с помощью трубы (на конце должен быть фитинг из латуни, с переходником). К фитингу присоединяют тройник и сливной кран. Это нужно для того, чтобы в случае сбоев, отремонтировать водопровод и отключить подачу воду.

Подключают обратный клапан. Он не даст воде двигаться в обратном направлении. Если нужно повернуть трубу, которая направлена к станции, устанавливают угол на 90º.

Затем подключают следующие элементы:

• шаровой кран, включающий и отключающий подачу воды;
• сетчатый фильтр, для грубой очистки;
• если насос находится у источника водозабора, внизу трубы нужно подключить демпферный бак или гидроаккумулятор, а сверху – реле давления (эти элементы должны быть в комплекте с насосной станцией);
• датчик, который защитит насос от работы вхолостую;
• фильтр тонкой очистки;
• переход на дюймовую трубу.

Схема водоснабжения в доме

Схему прокладки трубопровода выполняют двумя способами:

• последовательным;
• коллекторным.

Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.

Особенности последовательной схемы

При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:

• холодного водоснабжения;
• ГВС.

А от них с помощью тройников трубы отводят по точкам потребления.

К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:

• перепад давления при одновременном включении нескольких точек водопотребления;
• невозможность перекрывания одного потребителя без отключения воды по всей системе;
• не всегда возможно удобное размещение тройников в санузле.

Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п

10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.

На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:

1. водорозетки для питания стирального оборудования;
2. водорозетки для подсоединения смесителя умывальника;
3. водорозетки – планки крана ванны;
4. уголка;
5. тройника;
6. обратного клапана;
7. водомера горячего потока воды (ГВС);
8. водомера холодной воды (ХВС);
9. редуктора давления потока;
10. фильтрующего элемента для грубой очистки;
11. отсечного крана;
12. стояка ГВС и ХВС.

Коллекторная система

Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.

1. при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
2. сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
3. все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.

Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.

Схема коллекторной разводки «Б» представлена:

1. водорозеткой для питания стирального оборудования;
2. водорозеткой для подсоединения смесителя умывальника;
3. водорозеткой – планкой крана ванны;
4. коллектором для холодной воды;
5. коллектором для ГВС;
6. клапаном обратным;
7. водомером ГВС;
8. водомером ХВС;
9. фильтром для грубой очистки.
10. краном отсечным;
11. стояком ГВС и ХВС.

Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.

Преимущества автономного водоснабжения

Жители мегаполисов, не озадаченные проблемой частного водоснабжения, могут с удивлением узнать, что у системы подачи колодезной воды есть немало плюсов.

Самый большой содержится в качестве жидкости. Она обладает практически родниковой чистотой – в ее составе полностью отсутствуют такие вредные примеси, как хлор или ржавчина.

Второй плюс касается экономии семейного бюджета – вы свободно пользуетесь природными ресурсами, ежемесячно не оплачивая квитанции.

И еще приятный бонус – контроль за работой системы. Например, вы можете самостоятельно регулировать напор или прокладывать трубопроводы к садовому участку или цветнику.

На простейшей схеме подачи воды из колодца показано место установки накопительного бака: его монтируют в верхней части дома, под кровлей

Многие сомневаются в целесообразности устройства водопровода от колодца в дом, мотивируя тем, что система водоснабжения со скважиной была бы намного эффективнее.

Возможно, но имея на дачной территории крепкий, глубокий колодец с достаточным уровнем воды, бурить скважину незачем по следующим причинам:

• оформление разрешительных документов на скважину артезианской категории, составление проекта и работы по бурению занимают много времени;
• стоимость велика и устраивает далеко не всех (около 130 тыс. руб. за скважину до 30 м);
• обустройство колодезной системы немного легче (особенно летнего варианта);
• наличие колодца не требует разрешений из государственных инстанций.

Если потребуется мелкий ремонт или чистка от заиливания, сил и денег на него уйдет намного меньше, чем на прочистку скважины.

При временных перебоях с электричеством всегда есть запасной вариант – ведро на веревке или специальный подъемный механизм (узкий ствол скважины не позволяет пользоваться подручными приспособлениями).

Устройство колодца или артезианской скважины зависит не только от желания домовладельцев, но и от глубины залегания водоносных горизонтов, а также от состава грунта

Существует и ряд сложностей, но они решаемы. Например, старая деревянная конструкция со временем приходит в негодность – ее лучше заменить бетонными кольцами.

Если сооружение потеряло герметичность и пропускает внутрь верховодку и бытовые стоки, необходимо произвести капитальную заделку швов с обеих сторон, внутренней и наружной.

Как обеспечить напор воды в трубопроводе?

Для нормальной работы сантехники и бытовых приборов требуется поддержание определенного напора воды в трубопроводе. Для достижения заданного уровня давления в водопроводе на чердаке размещают водонапорный бак или гидроаккумулятор. В колодце монтируют водозаборник с сеткой для фильтрации и обратный клапан. Список основного оборудования может дополнить накопительный водонагреватель, обеспечивающий наличие горячей воды в достаточном объеме. Воду подают в водопроводную систему посредством насоса, рассчитанного на автоматическое отключение при снижении давления и включение при восстановлении рабочих параметров.

Расчет объема водонапорного бака предусматривает суточный расход воды на каждого человека, постоянно проживающего в помещении, равный 50 л. Учитывается необходимость в запасе воды для тушения пожара. Гидроаккумулятор подбирают с учетом суточного расхода воды на каждый кран по 20 л.

Устройства для подачи холодной и горячей воды компактно размещают в подвале или подсобке. Перед всеми типами оборудования, применяемого для подключения водопроводной системы, подключают запорные краны. Это способствует отключению приборов от системы для проведения ремонтных работ или их замены без снижения уровня водоснабжения помещения.

Способы устройства зимнего водопровода

Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:

1. Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
2. Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.

Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.

Способ № 1 — ниже глубины промерзания

Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.

Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 – 30 см.

Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.

На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.

Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.

Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.

Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе

Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:

• при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
• сложность поиска поврежденного участка трубопровода;
• вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.

Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.

Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.

При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине

Способ № 2 — утепление водопровода

При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.

Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.

Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.

Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.

Какой утеплитель использовать? Здесь возможны два варианта:

• жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
• мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).

При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции

Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.

Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.

Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб

Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.

Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.

Выбор типа скважины

Для организации системы водоснабжения коттеджа, включая баню, бассейн, все сантехнические точки дома используют песчаный или артезианский источник.

Первый имеет глубину от 15 до 40 метров в зависимости от рельефа местности и точки залегания водоносного пласта. Перед бурением песчаного гидротехнического сооружения желательно провести разведывательные гидрогеологические изыскания. Преимущества такой скважины:

• срок службы — 10-15 лет;
• хорошее качество воды, которую можно пить сразу, часто даже не приходится ставить сложные фильтровальные системы обезжелезивания или обратного осмоса;
• возможность бурения своими руками, процесс займет от 2 до 5 дней;
• производительность — 0,5-1,5 м3/час;
• минимальное заиливание источника при условии его расположения в крупнофракционном песке.

Скважину на песок можно свободно консервировать на зимний период, если это необходимо.

Артезианский источник имеет глубину от 50 до 200 метров. Уровень залегания водоносного пласта зависит от объема ресурса в пойме реки конкретного региона. Скважина имеет высокую производительность  2-5 м3/час. Это позволяет снабжать водой одновременно несколько больших коттеджей или даже небольшой поселок. Бурение артезианского источника выполняют только с применением сложной техники. К тому же на скважину такого типа нужна лицензия/разрешение. Ресурсы артезианского источника облагаются налогом. Срок службы скважины — около 50 лет.

Выбор места под бурение

Скважина должна быть расположена так, чтобы были соблюдены расстояния, гарантирующие ее защиту от загрязнений

Перед устройством водопровода от скважины в частном доме своими руками важно определиться с местом расположения источника. Оно должно соответствовать таким критериям:. Удаленность от жилой постройки минимум на 5 метров.
Расстояние между скважиной и точкой сброса канализационных отходов должно быть максимальным, но не меньше 15-20 метров.
Важно сохранить возможность свободного подъезда к источнику

Он может понадобиться при проведении ремонтных работ или технического обслуживания.. Определить место бурения (предполагаемого расположения водоносного пласта) можно с помощью профессионалов или по внешним признакам

Удаленность от жилой постройки минимум на 5 метров.
Расстояние между скважиной и точкой сброса канализационных отходов должно быть максимальным, но не меньше 15-20 метров.
Важно сохранить возможность свободного подъезда к источнику. Он может понадобиться при проведении ремонтных работ или технического обслуживания.

Определить место бурения (предполагаемого расположения водоносного пласта) можно с помощью профессионалов или по внешним признакам

О близком расположении подземной жилы свидетельствуют:

Определить место бурения (предполагаемого расположения водоносного пласта) можно с помощью профессионалов или по внешним признакам. О близком расположении подземной жилы свидетельствуют:

• буйная растительность, отличающаяся сочностью даже в жару;
• обилие мошкары в искомой зоне вечером;
• любовь собак к месту расположения водоносного горизонта в жаркие дни;
• густой клубящийся туман утром над водоносным горизонтом.

Первый этап работ по проведению воды в дом

Чтобы использовать колодец в доме с целью водоснабжения, на первом этапе следует определиться с тем, где будет размещена станция водоснабжения. Оптимальный вариант для проведения монтажа — подполье загородного дома, расположенное рядом с основным зданием. Станция, установленная в этом месте своими руками:

• не будет слышна в доме,
• исключит вероятность замерзания воды в накопительном резервуаре.

Установка системы своими руками может также идти в ванной комнате либо в помещении с отопительным котлом

В любом случае придётся принимать во внимание то, где оставлено пространство под ввод труб в фундаменте дома

Подача воды поверхностным насосом

Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.

Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.

Чтобы сделать независимую подачу воды в дом потребуется:

1. Поверхностный насос.
2. Гидробак.
3. Реле давления.
4. Дополнительные монтажные элементы.

При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.

Гидробак или бочка-бак

Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.

Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.

Где устанавливают? Требования к установке бака:

1. Близко к воде.
2. Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
3. Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
4. Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.

Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.

Как подключить

Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.

Список необходимых материалов и инструментов:·

• Трубы, идущие от насоса к баку.
• Штуцер (соединяет шланг и насос).
• Адаптер 2-го входа.
• Шланги: заборный и для полива.
• Обратный клапан и фильтр.
• Разнообразный крепеж.

Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.

Из инструментов потребуется:

• набор гаечных, разводных ключей;
• рулетка;
• изоляционные материалы;
• строительный уровень;
• прибор для пайки пластиковых труб и пр.

Монтаж основания

Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.

Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.

Подающий шланг

К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.

Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.

Монтаж к водопроводу

Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.

Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

Принцип прокладки трубопровода с погружным насосом

Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.

Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.

Что нужно купить:

1. Погружной насос.
2. Трос (подвесной) диаметром от 3 мм.
3. Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
4. Фильтры для очистки грубых и тонких примесей.
5. Манометр, чтобы отслеживать функционирование насоса.

Выбор насосного оборудования и гидроаккумулятора

подходящий вид насосного оборудованиямодель нужной мощности3

Давление в системе должно соответствовать максимальному расстоянию от воды до верхней точки подачи воды (10 м по вертикали примерно равно 1 атм.), то есть при расстоянии 35 метров, давление будет составлять около 3,5 атм. Для налаживания системы водоснабжения при помощи поверхностного насоса потребуется следующее оборудование:

• штуцер, предназначенный для соединения трубы (шланги) и поверхностного насоса;
• труба (шланга), один край которой подсоединяется к насосу, а другой опускается в воду;
• обратный клапан, устанавливающийся на край шланга, опущенного в воду для предохранения от возврата воды из системы в колодец;
• сетчатый фильтр, соединяющийся с обратным клапаном;
• пятивыводной адаптер, реле давления и манометр, подсоединяющийся к насосу;
• гибкая подводка для соединения гидроаккумулятора и насоса.

Насосная станция представляет собой уже полностью укомплектованную систему, которая схожа с предыдущим вариантом сборки при помощи поверхностного насоса с одним единственным, но очень важным отличием: наличие стандартного встроенного гидроаккумулятора к сожалению не очень большого объёма (до 50 л). Именно поэтому применение уже готовой насосной станции приемлемо для семьи из 1−2 человек. В другом случае потребуется гидроаккумулятор большего объёма (примерно от 100 до 500 л), что возможно лишь при индивидуальной сборке, особенности которой описаны ранее. На сегодняшний день можно подобрать модель поверхностного насоса с подачей воды от 4 до 8 м3/час и с максимальным уровнем напора до 55 м.

В случае если расстояние от земли до уровня воды в колодце превышает 8 м, используется лишь погружной колодезный насос, имеющий большую стоимость в сравнении с предыдущим вариантом. В зависимости от модели глубинного насоса и финансовых возможностей различают:

• обычные и со встроенными поплавками, предназначенными для автоматического выключения оборудование в случае недопустимого понижения уровня воды в колодце. При использовании обычных моделей придётся следить за этим лично, так как работа насоса «вхолостую», может привести к его неисправности;
• вибрационные и центробежные. Центробежные погружные насосы обладают более высокими техническими характеристиками и отсутствием неприятного шума, что и отличает их от вибрационных моделей. Именно поэтому их применение в организации системы водоснабжения из колодца более приветствуется специалистами.

Расчёт необходимой мощности глубинного насоса и объёма подходящего гидроаккумулятора осуществляется стандартным методом, используемым для поверхностного оборудования. Данный вид насоса, как правило, имеет максимальную глубину погружения около 20 м. Для подвода воды в дом потребуется также обратный клапан, донный фильтр, гибкий шланг, полипропиленовые трубы диаметром 32 мм и соответствующие им пресс-фитинги для металлопластиковых труб, электрический кабель, утеплители, тройники и прочие мелкие комплектующие.

В качестве дополнительного оборудования, которое может стать определённой гарантией качественной работы системы являются ресивер и байпас. Первый защищает от возможных резких перепадов давления, а второй пригодится в случае отключения электричества или неожиданного выхода системы из строя.
