Способы и примеры применения термоусадочных трубок

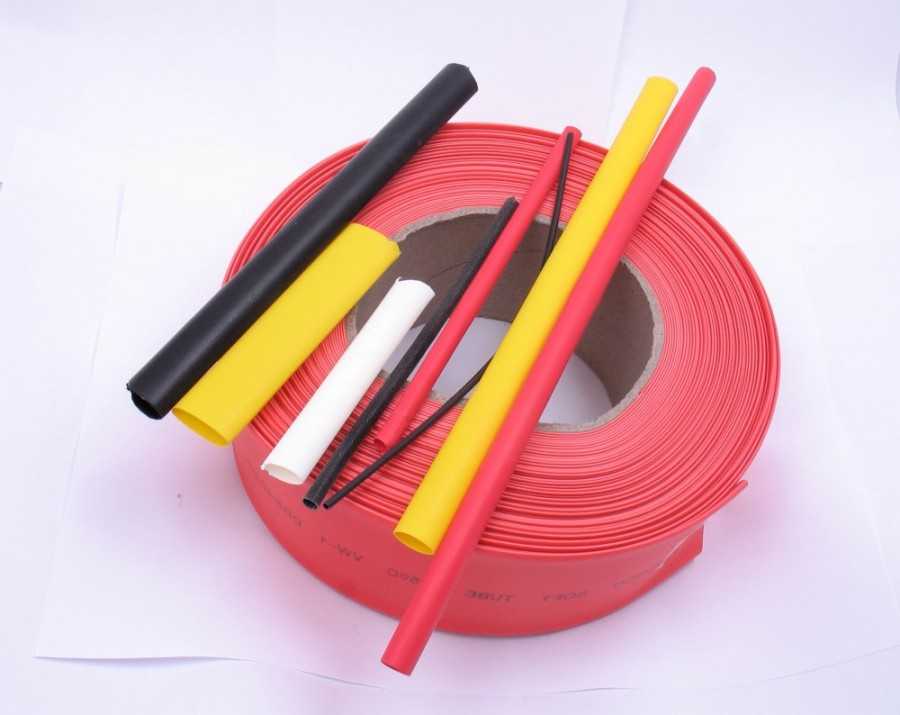

Разновидности термоусадки

Сегодня на рынке можно встретить большое количество подобных изоляторов. Про то, как использовать термоусадочную трубку, мы поговорим немного позже, а сейчас разберем основные характеристики материала:

1. Внутренний диаметр. Необходимо знать для того, чтобы аккуратно надеть трубку на провод или кабель.
2. Степень сжатия или коэффициент усадки. Классическая термоусадка сжимается в 4—6 раз (коэффициент указан в маркировке изделия в виде 4:1 или 6:1).
3. Наличие или отсутствие клеевого состава. Если соединение никак не контактирует с влагой (к примеру, в бытовой технике), то можно использовать недорогую термоусадку без клея. Если кабель проходит по влажному помещению или используется в автомобиле, то есть существует риск пробоя из-за влаги, то рекомендуется применять трубки с клеем, изолирующим соединение.
4. Тип полимера. В зависимости от условий эксплуатации могут использоваться изделия из эластомеров, поливинилхлорида, полиолефинов, фтористых полимеров и пр.

Типы термоусадок В первую очередь все изделия классифицируются по веществам, которые используются для их изготовления. Термоусадочные трубки делают из таких материалов:

• Эластомеры, основой для изготовления которых является синтетический каучук. Главная характеристика таких изделий — способность выдерживать температурные колебания до 175 °C. Такие трубки устойчивы к агрессивному действию ГСМ. Имеют низкий спрос из-за высокой стоимости.
• Полиэстер. Трубки из этого материала сегодня более популярны, чем изделия из ПВХ. Это обусловлено высокой прочностью и устойчивостью, поэтому на сегодняшний день такая термоусадка наиболее востребована в электротехнике.
• Силикон. Эти конструкции гибкие и нетоксичные, имеют высокую химическую инертность. Основным минусом считается неустойчивость к органическим растворителям, поэтому силиконовые кембрики не используются в сфере горюче-смазочных материалов.
• Полиолефины. Основой для изготовления подобных изделий является полиэтилен, который «сшивают» радиационным или химическим методом. В материал добавляют различные пластификаторы и красители, а также специальные вещества, которые подавляют горение. Подобная технология используется при производстве изделий, которые можно применять при температуре от -50 до 125°С. С помощью специальных добавок можно увеличить порог до 150 градусов. Материал устойчив к воздействию бензола, а также сильных окислителей, однако подвержен влиянию ГСМ.
• ПВХ. Для производства таких термотрубок используют поливинилхлорид, который имеет высокие изоляционные свойства. Недостатком является небольшой диапазон температур — от -20 до 80. Кроме того, при возгорании подобных изделий выделяются токсические вещества.
• Фторполимеры. В результате производства получаются термотрубки с высокими физическими и химическими характеристиками. Низкий спрос потребителей обусловлен сложной производственной технологией и высокой ценой на изделия.

Кроме того, одним из основных факторов является толщина стенок термоусадки. По этому признаку все трубки можно разделить на несколько видов:

• толстостенные;
• среднестенные;
• тонкостенные.

ЧИТАТЬ ДАЛЕЕ: Качество электроэнергии что это такое основные показатели

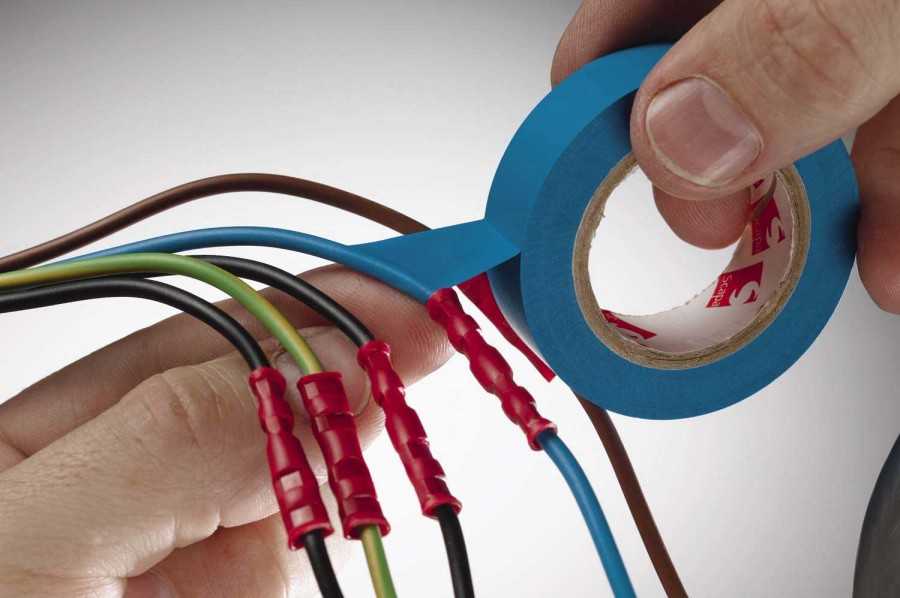

Технология установки термоусадки

Начнем с того, что термоусадка с клеевым составом производится в виде трубки разной длины, чаще длиною в один метр для удобства транспортировки, складирования и обработки. Кусочек трубки подрезается таким образом, чтобы он полностью закрывал длину скрутки и обязательно часть изолированной части двух соединяемых проводов. Поэтому перед подрезкой необходимо приблизительно определить размер длины скрутки.

Все остальное по технологии:

• термотрубка надевается на один из соединяемых проводов;
• делается скрутка;
• если есть необходимость, то соединение пропаивается или сваривается;
• натягивается ТУТ на скрутку;
• производится термическая обработка изоляционного материала.

Необходимо обратить особое внимание на некоторые моменты проводимой операции:

Если два конца электропровода были пропаяны или сварены, то нужно дождаться, чтобы соединение остыло. Нагрев термоусадки можно проводить любым способом. Специалисты же рекомендуют использовать для этих целей специальный инструмент. Это или специальный фен для нагрева термотрубок, или специальная газовая горелка. Можно использовать для этих целей и спички, но здесь есть большая вероятность, что материал трубки перегреется и потеряет свои качества (она начнет трескаться). Кстати, вот две позиции марок предлагаемых инструментов: бутановая горелка портативного типа «КВТ» и фен марки ТТ-1800. Прогревать изоляцию надо равномерно и по всей длине, и по кругу. Именно так материал нагреется и сожмется в единый слой

Перегрев или недогрев одного участка или стороны приведет к вспучиванию изоляции

Обратите внимание, что интенсивность нагревания термоизоляции никоим образом не влияет на ее качество. То есть, чем больше нагреешь, тем лучше

Это ошибочное мнение. Нагревать термоусадку с клеем надо буквально несколько секунд. Главное – провести эту операцию равномерно. Нельзя перегревать концы трубочек. Они могут лопнуть, появятся трещины, через которые клеевой материал просто вытечет. При этом сама изоляции при усадке треснет по всей длине, что приведет ее к негодности. Придется все переделывать.

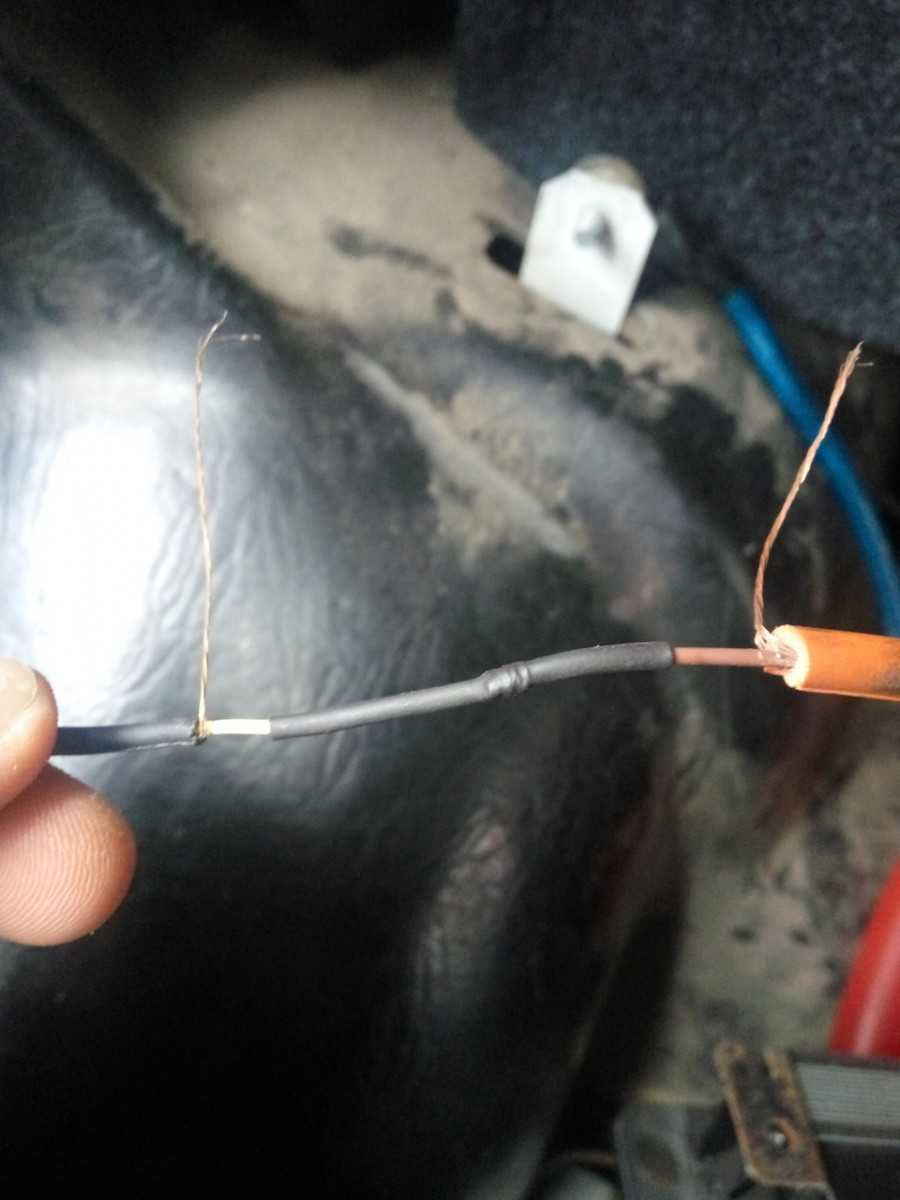

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

1. Подбирают подходящий типоразмер и марку термоусадочной трубки.
2. Определяются с количеством материала.
3. Изучают имеющиеся предложения на рынке.
4. Подготавливают рабочий инструмент.

Для установки трубки можно использовать следующий инструментарий:

• строительный фен;
• термопистолет;
• переносная газовая горелка;
• газовый паяльник;
• пропановая горелка;
• горелка инфракрасного излучения.

Монтаж термоусадки проводится в такой последовательности:

1. С проводников удаляют грязь, пыль и любые посторонние частицы.
2. Термоусадку нарезают на отрезки нужной длины.
3. Далее подготовленный участок термоусадки нужно надеть на целый провод.
4. С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Читать также: Приспособления для распила бревен бензопилой своими руками

Операция по нагреву и установке осуществляется по следующему алгоритму:

1. Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
2. Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
3. Трубку слегка растягивают и надевают ее на нужный участок.
4. Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
5. После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

1. В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
2. Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
3. Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
4. На покрываемой поверхности не должно быть острых граней.
5. Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.

Особенности выбора

Главное, на что надо обращать внимание при подборе материала, – это коэффициент усадки. Он может варьируется в границах 200-600%

Чем выше коэффициент, тем выше и уровень поперечного сжатия в сравнении с продольным. Это значит, что при существенном изменении показателя диаметра, длина будет постоянной. При покупке поможет таблица термоусадки для проводов.

Не менее значимым показателем будет устойчивость относительно агрессивных факторов. Здесь выделяются несколько типов изделий. Материал трубки может характеризоваться:

• маслостойкостью;
• химической инертностью;
• бензостойкостью;
• повышенным уровнем напряжения;
• негорючестью;
• устойчивостью к действию УФ-лучей.

Термоусадка с клеевой прослойкой может различаться по форме. В продаже встречается круглый, овальный и плоский варианты.

Упрощает выбор маркировка изделия. Надпись содержит показатели доусадочной толщины и после сжатия, например ТТК 12/3 (мм). Некоторые производители показывают первоначальный показатель диаметра трубки и усадочный коэффициент. Изучая линейку изготовителей усадок, надо учитывать доусадочный и послеусадочный диаметр, плотность стенок, продольный усадочный коэффициент, установленные пределы и метраж в типовой бухте, можно выбрать наилучшую модель для решения конкретных задач. Есть и добавочная маркировка, например, «НГ», что означает негорючесть материала.

Технические характеристики

Основные требования, предъявляемые к изоляционным материалам, заключаются в неизменности свойств через продолжительное время использования из-за подверженности различным факторам. На смену ранее применяемым различного вида изолентам, выполненным из полихлорвинила или хлопчатой бумаги, пришли термоусадочные трубки.

Обычно под этим термином понимают трубку, выполненную из специального материала. Главным свойством которого является термоусаживаемость. Это изделие изменяет свои размеры при воздействии определённой температуры. На торговых площадках представлен большой выбор термоусадок от различных производителей и в разной ценовой категории. Главное различие заключается в их характеристиках. Различают изделие по следующим показателям:

• материал изготовления;
• температура и коэффициент усадки;
• диэлектрическая прочность (противодействие электрическому пробою);
• устойчивость к среде эксплуатации (термоизоляция, маслобензостойкость, стойкость к химическому воздействию).

Рассмотрим подробнее главные показатели.

Материал изготовления термоусадочной трубки

Характеристика, на которую в первую очередь необходимо обратить внимание, это материал изготовления:

• Особую популярность получили трубки из термопластичного полихлорвинила ПВХ (PVC). Он имеет отличные изоляционные свойства, обладает малым диапазоном рабочей температуры. Главный недостаток — токсичные выделения при возгорании.
• Полиолефиновые. При изготовлении применяется полиэтилен, в него добавляются пластификаторы, красители, специальные добавки, которые препятствуют горению. Характеризуются устойчивостью к различным окислителям. Недостатком является разрушающее воздействие горюче-смазочных материалов на структуру.
• Эластомеры. В качестве основы используется синтетический каучук. Главное качество — устойчивость к воздействию высокой температуры и горюче-смазочных материалов. Недостаток в дороговизне производства, что влияет на окончательную цену изделия.
• Полиэстер. Материал имеет хорошую химическую и физическую стойкость. Получил наибольшее распространение.
• Фторополимеры. Обладают совершенной химической стойкостью и не растворяются в растворителях. Не токсичны, характеризуются высокой степенью водоотталкивания, климатической стойкостью, отличной электроизоляцией и очень низким коэффициентом трения. Из-за сложностей в изготовлении применяются только для решения задач, характеризующихся повышенными требованиями к свойствам.
• Силиконовые. Не являются токсичными, имеют хорошую пластичность, электрическую прочность. При воздействии органических растворителей быстро разрушается.

Температура и коэффициент усадки

Температурный диапазон зависит от материала, используемого при изготовлении трубок. Так, для полиолефиновых он составляет -50 до +125 градусов, для эластомеров — до +175 градусов, для ПВХ — от -20 до +80 градусов по Цельсию. Температура воздействия для сжатия обычно лежит в пределах от -80 до +120 градусов по Цельсию.

Коэффициентом усадки трубки называется отношение её внутреннего размера до сжатия к её внутреннему размеру после завершения усадки. Обычно указывается как отношение: например, 3:1, 6:2 и т. п. Следует различать коэффициент полной усадки и реальной. В первом случае материал сжимается в свободном состоянии, во втором — на объекте. При этом надо учитывать, что количество материала при усаживании не изменяется, поэтому при изменении объёма соответственно будет увеличиваться толщина стенок трубки.

При нагреве, помимо сжатия, трубка подвержена и продольной усадке. При этом чем длиннее трубка, тем больше она изменится в длину. В среднем она теряет около 20% от своей длины, это зависит от технологии производства и качества используемого материала.

В дополнении можно добавить, что термоусадочная трубка для проводов различается по цветам. Цветовая гамма очень обширна, она используется для эстетического оформления и совмещения изоляции с маркировкой жил. Существует и полностью прозрачная трубка.

Отдельно отметим, что на внутреннюю поверхность трубки может наноситься клеевой состав. Его предназначение — улучшить герметичные свойства и механическую прочность соединения. При нагревании клей расплавляется, образуя жидкую массу, заполняет все поры и неровности.

Виды соединителей для автомобилей

В транспортных средствах применяется множество электротехнических компонентов и электроники. Для обеспечения надежной и безопасной эксплуатации применяется соединитель проводов с термоусадкой. В этих целях задействуются термотрубки на клеевой и бесклеевой основе, а также разнообразные изделия термоусадочного типа. Эта группа изделий представлена:

• клеммами;
• обжимными гильзами;
• наконечниками с трубкой на клеевой основе;
• кабельными перчатками;
• колпачками и оконцевателями;
• муфтами.

В дополнение к их структуре используются термопластичные и нетермопластичные клеевые массы, герметики.

Общие сведения и область применения

Термоусадка для проводов обладает множеством преимуществ, чем обычная изоляционная лента и выпускается в разнообразных модификациях с индивидуальными свойствами и техническими характеристики.

Для изготовления этих трубок используется специальный термоусаживаемый материал из числа термополимеров, способный изменять размеры под влиянием повышенной температуры. Такой нагрев может создаваться горячей водой, нагретым воздухом, открытым пламенем и другими источниками тепла.

Любая термоусадочная трубка характеризуется более высоким поперечным коэффициентом сжатия по отношению к продольному. Следовательно, ее диаметр может быть уменьшен в несколько раз, а длина – максимум на 20%. Высококачественные изделия уменьшаются в длину всего лишь на 8-10% и пользуются повышенным спросом.

При нагревании отрезка с какой-то одной стороны, в размере увеличится только эта часть, тогда как другая останется со своими прежними размерами. Когда диаметр трубки уменьшается, толщина ее стенок будет пропорционально увеличиваться, придавая изделию дополнительные изоляционные свойства. Сразу становится понятно, зачем нужна термоусадочная трубка.

Характеристики термоусадочных трубок дают возможность их широкого использования в различных областях:

• Основное назначение изделий заключается в обеспечении надежного электроизоляционного слоя при выполнении монтажных работ. Термоусадка значительно удобнее и практичнее по сравнению с обычной изолентой, особенно при большом количестве соединений.
• Термотрубки нередко применяются в качестве кембриков, с помощью которых осуществляется маркировка кабелей и проводов.
• Термоусадочная трубка для проводов применяется не только в электротехнике. Эти изделия прекрасно зарекомендовали себя как антикоррозийное средство. Кроме того, термотрубки обеспечивают дополнительную механическую устойчивость движущимся механизмам, например, конвейерным каткам и роликам.
• В производственной сфере изоляция термотрубки надежно защищает от агрессивной среды, в том числе и от внешних атмосферных воздействий.

Размеры

При покупке термоусадки для проводов учитывайте размеры и диаметр трубок. Все производители наносят маркировку на них, чтобы покупатель мог сразу определить нужный ему размер. Указывается именно внутренний диаметр, поэтому вам не нужно высчитывать пропорции.

Если вы видите надпись 10/3, то она означает, что внутренний диаметр 10 мм, после усадки он сжимается до 3 мм. Иногда указывается просто коэффициент сжатия (в нашем случае это будет 3:1).

Американские и европейские производители пишут диаметр в дюймах, поэтому вам нужно будет пересчитать размер, исходя из того, что 1 дюйм равен 25,4 мм. У российских и азиатских производителей все проще – они указывают его в мм.

В магазинах изделия продаются длиной по 1000 мм, хотя на опте их покупают в бухтах по 50-100 метров, после чего нарезают по нужным размерам.

Теперь рассмотрим виды термоусадок:

1. Имеющие тонкие стенки, не содержащие клея, коэффициент сжатия – до 4:1. Это самые распространенные материалы, образующие изоляцию толщиной до 1 мм. Выпускаются в различной цветовой гамме, стоят недорого. Не боятся ультрафиолета и перепадов температуры, обладают самозатухающими свойствами.
2. Имеющие толстые стенки, при усадке образуют изоляционный слой толщиной 1-4 мм. Обычно содержат клеевой состав, позволяют гидроизолировать поверхность. Обладают коэффициентом усадки до 6:1, подходят для изоляции труб, силовых кабелей, создания жгутов и пр.

Ничего сложного в установке термоусадки нет – потренировавшись, вы сможете делать аккуратные и герметичные соединения на любой поверхности. Желательно перед усадкой очистить ее от грязи и пыли, чтобы улучшить эффект.

Рекомендуем к просмотру:

• Какой провод лучше использовать в сварочном…
• Сетевые фильтры для электроборудования
• Как выбрать ИБП для компьютера
• Как самому выбрать экономичный электрообогреватель для дома
• Как выбрать хороший и недорогой увлажнитель воздуха…
• Портативные зарядки для телефонов: Power Bank что…

Свойства материала

К основным свойствам полимерной трубки можно отнести:

1. Возможность сжиматься на 100—600% при повышении температуры от 70 до 120 градусов. При ремонте электроники обычно используют плавкие трубки с температурой сжатия 70 градусов, в автомобилях 125—130.
2. Возможность выдерживать резкие перепады температур. Трубку можно эксплуатировать во влажных и неотапливаемых помещениях или снаружи зданий, она функционирует в диапазоне от -45 до +130 градусов.
3. Благодаря добавлению в полимер красящих веществ, ему придают различные цвета, что позволяет маркировать кабеля. По умолчанию применяется черный цвет, но в продаже представлены материалы красного, желтого, синего, зеленого и других цветов. Существуют даже прозрачные трубки — они позволяют наблюдать за состоянием соединения.

Характеристики и отличия

Какие термоусадки бывают и чем они отличаются друг от друга?

Диаметр до и после

Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.

Например трубка ТУТ НГ 40/20

• внутренний диаметр 40мм — ДО
• диаметр полной усадки 20мм — ПОСЛЕ

Коэффициент усадки

Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:

• 2 к 1
• 3 к 1
• 4 к 1
• 6 к 1

Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1.
Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.

Толщина стенки

Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:

• тонкостенные
• среднестенные
• толстостенные

Кроме того, термотрубка бывает клеевой — марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию.
Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.

Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной — 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.

Негорючая

Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.

Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.

В этом случае уже нельзя применять обычный более дешевый вариант.

Цвет

Термоусадочные трубки бывает различных цветов, в том числе и прозрачные. Они в основном служат для маркировки.

Ими очень удобно маркировать концы кабеля, если придерживаться старых правил цветового обозначения фаз. Достаточно отдельные кусочки насадить на конец жилы.

Для фаз А-В-С покупайте Ж(желтый)-З(зеленый)-К(красный).

А вот по новому ГОСТ фА-фВ-фС соответствуют цветам К(коричневый)-Ч(черный)-С-(серый). Здесь уже придется использовать прозрачные трубки, либо покупать под заказ.

Есть еще оригинальный выход с использованием разноцветного скотча, поверх которого наносится прозрачная термотрубка. Так фазы будут промаркированы уже по новым правилам.

Если вам не нужно цветное обозначение фаз, то берите черные. Они дешевле, а качество изоляции тоже самое.

Связано это со спецификой технологического процесса. После каждого прогона одного цвета, производят чистку шнека от старого материала. А это как раз таки и влияет на себестоимость.

Есть и двухцветные изделия желто-зеленого окраса. Они предназначены для проводов заземления.

Когда вы хотите видеть и контролировать контакты после монтажа, вам поможет в этом деле прозрачная трубка. Только будьте внимательны. Прозрачные уже не будут не горючими изделиями. Так как добавление антипиренов всегда приводит к изменению цвета.

Правда в этом случае прозрачную термоусадку лучше нагревать феном, а не горелкой. Иначе можно случайно повредить саму надпись.

Также встречаются термоусадки полупроводящие и выравнивающие напряженности электрического поля.

Но все таки чаще всего используются привычные нам электроизоляционные. В них применяется материал с высокими электроизоляционными свойствами и они имеют высокую электрическую прочность. Причем чем выше эта электрическая прочность, тем на больший класс напряжения они рассчитаны: до 1кв-10кв-35кв.

Несмотря на то, что термоусаживаемая трубка была изобретена еще в прошлом веке, она до сих пор остается инновационным продуктом на электротехническом рынке. Подобрать и заказать себе наборы термотрубок можно здесь.

Свойства термоусадочных изделий

Под воздействием температуры термоусадочная трубка принимает форму объекта, на который она надета

В процессе использования термоусадочные трубки проявляют свои индивидуальные свойства, которые можно оценить за счет наличия в составе термополимеров. Например, при воздействии высокой температуры на надетую термоусадку на проводник, происходит ее активное и прочное сжимание, благодаря чему качество герметичности будет оставаться высоким на протяжении долгого времени.

Для стяжки коммутируемых участков электричества может применяться строительный фен или обыкновенная зажигалка

При обработке важно не переусердствовать, иначе внутри появятся пузырьки воздуха, за счет чего качество обжима будет утеряно

При нагревании материал не теряет свои свойства, он способен только изменять форму.

Характеристики

Основная характеристика данного вида изоляции — способность к усадке, которая измеряется в соотношении 2:1, 3:1, 6:1 и так далее. Термоусадка с клеем для проводов довольно удобный материал, который создает максимальную прочность после термической обработки. Такие средства эксплуатируют для производства защищённых соединений в сложных местах.

Маркировка

С помощью маркировки можно правильно выбрать изоляционный материал. Однако ее нужно правильно читать, чтобы понимать для каких целей подходит термоусаживаемый материал. Сбоку на изделиях черным маркером прописывается два диаметра через дробь. Первый говорит о том, какой диаметр установлен изготовителем, второй указывает, каким он станет после усадки на месте соединения. Например, на изоляции могут быть прописаны значения: 8/4, 60/25, 10/4 мм.

Как правильно выбрать трубку для усадки?

Существует несколько правил, которыми обязуют руководствоваться специалисты при выборе изделия

Обратите внимание термоусадочная трубка должна иметь собственный ГОСТ, и это неотъемлемое качество в выборе. Приобретая защитную трубку следует учесть, что она должна быть немного большего диаметра, чем предмет, к которому будет применяться. Термоусадочная трубка используется для замены изоляции, для защиты от внешнего воздействия, изоляции и маркировки труб

Термоусадочная трубка является отличным способом для защиты электрических проводов и кабелей в агрессивной среде, например, вода, масло, кислота, а также защиты от влияния внешних отрицательных факторов окружающей среды. Термоусадочная трубка представляет собой альтернативу обычным методам изоляции и может использоваться в самых разных назначениях

Термоусадочная трубка используется для замены изоляции, для защиты от внешнего воздействия, изоляции и маркировки труб. Термоусадочная трубка является отличным способом для защиты электрических проводов и кабелей в агрессивной среде, например, вода, масло, кислота, а также защиты от влияния внешних отрицательных факторов окружающей среды. Термоусадочная трубка представляет собой альтернативу обычным методам изоляции и может использоваться в самых разных назначениях.

Какие существуют коэффициенты усадки трубки ТУТ? Коэффициент усадки говорит о соотношении диаметра термоусадки на момент поставки и диаметра термоусадки в момент полной усадки после нагрева. Количественно, во сколько раз усаживается трубка. 2:1 — В этом случае термоусадочная трубка станет в два раза меньшей в диаметре от своего первоначального размера при нагреве. 3:1 или 4:1 — Термоусаживаемые трубки на момент поставки в три-четыре раза больше, соответственно, чем в состоянии полной усадки.Кстати, везде оговаривается момент полной усадки трубки, трубку лучше усаживать не до крайнего возможного размера, а максимум на 60%, если разговор идёт об усадке 2:1, и 40%, если 3:1. Это условие дает наилучший результат усадки.

Как правильно выбрать размер термоусаживаемых трубок? Выбор правильного размера термоусадочной трубки зависит от точности Ваших измерений изолируемого материала. Используйте точные приборы для измерения наименьшего и наибольшего значения диаметров соединений кабеля, диаметров проводов, стальных труб, которые Вы намерены изолировать. Выбирайте термоусаживаемые трубки, которые на 20-30% процентов больше, чем самые большие значения Ваших измерений. Этой разницы достаточно для свободного натяжения на изолируемую поверхность. Также убедитесь в том, что термоусадочная трубка имеет достаточно высокий коэффициент усадки, для того, чтобы получить плотное обжатие и для самого малого диаметра, который Вы намерены изолировать. Наконец, при покупке термоусадки необходимо взять на 10% больше длины, потому что термоусадочная трубка при нагреве уменьшается не только в диаметре, но и в длину! Это качество называется «продольная усадка» и в зависимости от диаметра коэффициент продольной усадки увеличивается. А в случае нарезки, идёт ещё и дополнительный расход приблизительно 10% от длины на один стык.

На, что следует обратить внимание дополнительно?

Цвет т.к. в некоторых случаях трубка необходима для маркировки и т.п.

На какое напряжение т.к. есть до 1 кВт, на 10 кВт, 35 кВт.

С клеевым слоем или нет т.к. клеевые трубки служат для качественной гидроизоляции, но они дороже.

В нарезке или в бухтах т.к. различное применение и удобство монтажа.

Самозатухающая или нет т.к. самозатухающая, как правило, служит для электроизоляции и является пожаробезопасной, но она дороже.

Где будет применяться — т.к. иногда используют трубку не по прямому назначению

Некоторую интересную информацию можно посмотреть на видео.

Термоусаживаемые материалы имеют довольно высокое электрическое сопротивление, благодаря чему получили широкое применение в электротехнике. Эти материалы на рынке электротоваров можно назвать новыми, но достаточно перспективными, за счёт того, что они имеют отличные эксплуатационные свойства. Наибольшее распространение среди них получила термоусаживаемая трубка. Под воздействием высокой температуры она сжимается, причём делает это только в поперечном направлении, то есть уменьшается диаметр, а длина при этом ни сколько не изменяется.

Что это за трубки? Какими свойствами и параметрами они обладают? Из чего их делают и как правильно применяют? Попытаемся ответить на все вопросы.
