Вентиляция крыши из металлочерепицы: особенности устройства системы воздухообмена

Как обустроить вентиляционный выход для металлочерепицы

Чтобы обеспечить выход скопившегося воздуха вместе с влагой из-под кровли, необходимо осуществлять постоянный приток свежего воздуха с улицы. Благодаря устройству подобной циркуляции выполняются следующие задачи

• Происходит охлаждение поверхности металлочерепицы. В результате этого на ней снег не подтаивает, и не образуется наледь, а на карнизах не будет сосулек.
• В жаркое время года подкровельное пространство и кровля не перегреваются.

Учитывая, что пар имеет высокую проникающую способность, между кровлей и утеплителем следует предусмотреть создание вентиляционного зазора (обычно он равен 50 мм).

Для того чтобы пространство вентилировалось естественным образом, используются вентиляционные выходы, состоящие из металлической трубы, которая помещается в пластиковый кожух и изолируется полиуретаном. Колпак-дефлектор устанавливается вверху трубы для защиты от попадания внутрь нее атмосферных осадков. Конструктивно дефлектор устроен таким образом, что может усиливать тягу воздуха.

Одним из главных технологических вопросов при монтаже вентиляционного выхода является обеспечение герметичности примыкания его к кровельному покрытию. Реализовать эту задачу можно применяя уплотнения внутренние, наружные и проходной элемент для металлочерепицы. В этом качестве могут использоваться различные вентиляционные и канализационные трубы, антенные проходки и прочие. Когда монтируются вентиляционные выходы и вентиляторы, также используют кровельные проходки. Они помогают достичь необходимого уровня герметичности на любом виде кровли.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Разжелобок вентиляции

аэраторы вдоль ендовы С точки зрения возведения, последующего использования и вентиляции ендову или разжелобок можно считать самым сложным элементом крыши. Категорически не рекомендуется делать два вентиляционных зазора, если конструкция крыши сложна, с длинным разжелобком и небольшими карнизными свесами. В таком случае очень сложно создать воздухообмен в утеплителе и стропильной системе возле ендовы. Совершенно не действуют отверстия в стропилах, которые к тому же снижают прочность конструкции.

В подкровельной пленке делают отверстия в каждом пролете или устанавливают готовые элементы нижней защитной пленки. Можно также оборудовать сплошной воздушный канал вдоль разжелобка.

На кровле размещаются аэраторы или специальные вентилируемые черепицы вдоль ендовы.

Поэтому устанавливают кровельные вентиляторы или насадки, предотвращающие проникновение снега.

Такая крыша будет стоить значительно дороже. Многие заказчики останавливаются на мелкоперфорированных пленках и впоследствии несут убытки из-за конденсата на крыше.

Как выбрать вентиляционную систему?

В первую очередь, необходимо обратить внимание на составляющие системы. Также стоит учесть тип кровли, в которую будет установлена вентиляционная система

И наконец, важен кровельный материал.

Основные составляющие – это кровельные вентили, вентиляционные выходы и проходные элементы. Рассмотрим подробнее все элементы вентиляции кровли:

1. благодаря вентилям, из подкровельного пространства удаляется конденсат. А также сохраняется целостность основы кровли, утеплительной системы и поверхности крыши;
2. вентиляционные выходы «выбрасывают» конденсат в атмосферу, а также обеспечивают поступление воздуха в помещение. Благодаря ним, предупреждается образование грибков, неприятных запахов и разрушение различных строительных материалов.
3. приходные элементы необходимы для того, чтобы система вентиляции кровли была более надежной и герметичной.

Обычно в комплект входят все составляющие, дополнительные крепежные элементы, инструкция по установке. Также бывают подарки в виде небольших, но полезных инструментов.

Вентиляционная система кровли

Чаще всего вентиляционные элементы изготавливаются из высококачественного полипропилена, который обладает массой преимуществ. Например, этот материал не пропускает ультрафиолетовые лучи, устойчив к перепадам температур. Вентиляционные системы из полипропилена могут использоваться в регионах с различным климатом.

Ещё при выборе систем стоит обратить внимание на цвет составляющих. Цветовая гамма очень широка

И неудивительно, что часто многие элементы не только выполняют основную функцию, но служат частью декора крыши.

Коньковые продухи вентиляции

коньковый аэратор ТехноНИКОЛЬ

Через коньковые продухи воздух, участвующий в кровельной вентиляции, выходит и смешивается с атмосферным. Коньковый продух может быть сплошным шириной 5 см на всю длину конька или в виде частых отверстий.

Для черепичной крыши производятся специальные штучные экземпляры с продухами, которые устанавливают через один ряд после конька.

И карнизные, и коньковые продухи нужно предохранять от засорения природным мусором и гнездования птиц. Для этого устанавливают специальные элементы вентиляции, которые можно приобрести в строительных магазинах.

Например, для конька есть подконьковые черепицы с лабиринтными каналами, вентиляционные рулоны и аэроэлементы конька. Один из примеров – коньковый аэратор ТехноНИКОЛЬ для кровельной вентиляции. Это устройство с лабиринтными вентканалами замечательно справляется с кровельной вентиляцией. ТехноНИКОЛЬ легко монтируется, не допускает протечек в области конька. Производится коньковый аэратор ТехноНИКОЛЬ из пластика, обеспечивающего долговечность системы кровельной вентиляции.

неправильный монтаж: нет продуха в коньке

Нарушения при возведении крыши, ухудшающие работу конькового продуха:

• Заклейка специальными лентами без зазоров или заполнение коньковой щели монтажной пеной. Это наиболее распространенная ошибка, допускаемая при монтаже крыши, когда используется вентиляция кровли из металлочерепицы. Вентиляция подкровельного пространства в таком случае не действует вовсе;
• Монтаж подкровельной пленки внахлест, без вентиляционного зазора. На коньке необходимо оставлять щель шириной около 10 см.

Наглядно ошибки монтажа конька, мешающие работе кровельной вентиляции на фото.

Даже установка аэраторов не во всех случаях обеспечивает достойную кровельную вентиляцию крыши из металлопрофиля. Поэтому крыши над мансардными этажами необходимо оснащать сплошными коньковыми продухами независимо от материала кровли.

Три основных заблуждения и устранение последствий ↑

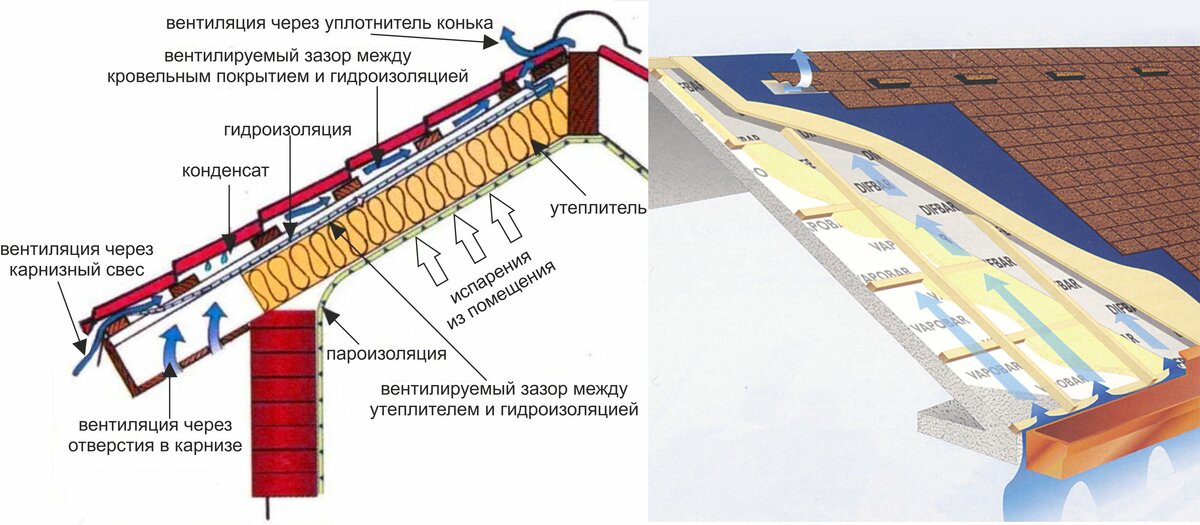

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Необходисомть вентиляции кровли

вентиляция продлевает «жизнь» крыше Нередко хозяева заказывают дорогие стройматериалы, но пытаются сэкономить на вентиляции подкровельного пространства. Люди, далекие от строительства, не понимают: зачем и что там нужно вентилировать?

В деревнях сотни домов безо всяких сложных и дорогих систем вентиляции крыши веками служат своим хозяевам. На самом деле эти дома прекрасно вентилируются. Через слуховые окошки на чердаке, щели между деревянными досками фронтонов и бревнами. Современные дома возводятся почти герметичными. И это основная причина, по которой строению требуется вентиляция.

Рассмотрим теперь, с какими явлениями должна бороться вентиляция подкровельного пространства.

Соприкасаясь с холодным кровельным материалом, влага из воздуха конденсируется, попадает на стропила и вызывает их порчу. Вода попадает на изоляционный материал (чаще всего минеральную вату) и ухудшает ее свойства. Далее влага проникает к потолку мансарды и владельцы обнаруживают некрасивые подтеки и пятна. Постепенно во влажных местах поселяется плесень. Все усилия по отделке помещения пошли насмарку. А жильцы начинают страдать от аллергических заболеваний.

Когда температура воздуха на улице достигает минусовых отметок и выпадает снег, все становится еще хуже. Теплый воздух снизу приводит к таянию снега, крыша не выдерживает подпора талых вод и начинает протекать. В сильные морозы талая вода замерзает, появляются сосульки. Кстати, именно они указывают на некачественную подкровельную вентиляцию или ее отсутствие.

И летом владельцам такой крыши живется не легче. Солнце раскаляет кровельный материал, если под ним не организован воздухообмен, все тепло передается воздуху мансарды или чердака, а от него уже жилому этажу. Увеличивается нагрузка на кондиционеры. Если их нет – люди страдают от жары. А перегретая крыша быстрее выходит из строя (особенно это касается мягких кровельных материалов).

Функции подкровельной вентиляции:

• выведение водяного пара, попадающего под крышу из жилых комнат;
• выравнивание температуры крыши для предотвращения обледенения;
• уменьшение температуры крыши в летнее время.

Качественная вентиляция крыши из металлочерепицы обеспечивается движением потока воздуха по внутренней поверхности кровельного материала в направлении снизу (от карниза) вверх (к коньку). При грамотно сконструированной крыше вентиляция будет осуществляться без механических приборов и затрат электричества.

Основные принципы устройства вентиляции скатных кровель

Пример вентиляции скатных кровель

Поступление холодного уличного воздуха в подкровельное пространство обеспечивается в нижней части крыши. Для этого устраиваются, так называемые, продухи.

Выход воздуха делается сверху, чтобы вентиляция была действительно эффективной, необходимо, чтобы движение воздуха проходило по всему подкровельному пространству.

Задачи, которые должны выполнять вентиляционные трубы для металлочерепицы:

• Удаление накопившегося водяного пара, проникающего в подкровельное пространство из помещений дома;
• Выравнивание температуры кровли. Этот момент позволяет избежать образования сосулек и наледей на холодных карнизах вследствие стекания воды, образовавшейся при таянье снега на теплых поверхностях скатов.
• Снижения потока тепла, возникающего в подкровельном пространстве при нагревании крыши солнцем.

Если в доме имеется вытяжка на кухне или система принудительной  вентиляции внутренних помещений на кровле в обязательном порядке устанавливают вентиляционные выходы. Выход должен быть сделан и для стояка канализации, при невыполнении этого условия в доме могут появиться малоприятные запахи.

Выход фановой трубы соединяется со стояком канализации при помощи гофрированной трубы, снабженной переходным кольцом. Данный выход не оборудуется колпаком, чтобы на нем не образовывалась наледь.

Для вентиляции подкровельного пространства используют дефлекторы – вентиляторы низкого давления, они служат для удаления накопившейся влаги с чердака и кровельных конструкций.

В современном строительстве применяют несколько разновидностей систем для вентиляции кровли. Продухи или входы для воздушных потоков, как правило, закрывают декоративными решетками из металла или прочного пластика.

Выходы для воздуха могут быть:

• Точечными;
• Непрерывными.

Точечные выходы, называемые иначе аэраторами кровельными, устанавливают на отдельных участках конька или на скатах крыши. Эти элементы по форме напоминают грибок, некоторые модели имеют встроенные вентиляторы.

Непрерывные выходы монтируются по всех длине конька. Вентиляционные элементы кровли окрашиваются в цвет кровельного покрытия, поэтому они не портят общий вид дома.

Как монтируются вентиляционные выходы?

Монтаж вентиляционного выдоха

Установка вентиляционных выходов влечет за собой повреждение кровельного покрытия, так как придется делать отверстие для вывода трубы.

Чтобы устранить угрозу возникновения протечек в этих местах используют специальные проходные элементы. Данные элементы можно приобрести у поставщика кровельных покрытий, подбирая их в цвет кровли.

Рассмотрим, как установить вентиляционный выход для металлочерепицы.

• Как правило, выход  одного точечного элемента вентиляции крыши планируется на каждые 60 квадратных метров поверхности кровли.
• Располагаться он должен ближе к коньку, расстояние от конька до элемента вентиляции не должно превышать60 см.
• Если крыша имеет сложную архитектуру с большим количеством ендов и пересечений, то количество выходных элементов должно быть увеличено.
• Для установки вентиляционного элемента используется шаблон, которые входит в комплект поставки. Шаблон укладывается на поверхность металлочерепицы и обрисовывается.
• На листе металлочерепицы делают отверстие по намеченной линии.
• Уплотнительное резиновое кольцо крепится к поверхности металлочерепицы при помощи шурупов. По внешнему контуру уплотнителя наносится силиконовый герметик.
• Проходной элемент устанавливается на место, петли уплотнителя закрепляются на соответствующих штырьках проходного элемента.
• Проходной элемент закрепляется шурупами.

Как установить вытяжную трубу на крыше

Вентиляционная система помогает в решении вопроса об обеспечении оптимального микроклимата в помещениях. Существуют санитарно-гигиенические нормы параметров воздуха в вентилируемых помещениях. Он должен быть определенной влажности, очищен от пыли и вредных веществ.

Ничего сложного в установке вентиляционных воздуховодов нет. Но прежде чем приступить к этой работе, необходимо выполнить проект. Он содержит в себе план и спецификацию, учитывающую все элементы монтируемой конструкции, а также их места прокладки и установки.

Монтаж элементов вентиляции должен вестись в соответствии с нормативами СНиП и безопасности. Для наиболее продуктивной работы вентиляции, проектировщики определяют расположение системы, ее составляющие, сечение и габариты конструкции. В каждом конкретном случае проводятся индивидуальные расчеты. Одним из важных этапов работ является расположение вентиляционных труб на крыше. Их вывод выполняют от стены, либо непосредственно от оборудования.

Назначение вывода вентиляционных труб на крышу:

• для притока воздуха в помещение;
• для циркуляции воздуха в чердачном помещении;
• для устройства фановой трубы стояка канализации.

При выборе места установки вывода вентиляционной трубы для вытяжки на крыше, необходимо обратить внимание на то, чтобы ничего не могло помешать оттоку вентилируемого воздуха. С учетом эксплуатационных потребностей, проектировщики рассчитывают размеры конструкции

Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек. Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Для стропильных систем, включающих коньковую балку, вывод на кровлю рационально выполнять недалеко от конька. Тогда дополнительная фиксация вентканала не потребуется.

Вентиляция

Вентиляционная труба может устанавливаться на крыше с уклоном 1:3 и менее. Высота такой трубы – 0,5 м. Их должно быть несколько – по одной на каждые 60 м2. Лучше, если она будет сделана из пластика. Это самый влагоустойчивый материал. Пластиковые трубы легко монтировать, они долго служат и радуют глаз своим дизайном.

Если крыша с пологим уклоном, а скаты ее длиннее, чем 6 м, нужно устанавливать вентиляционные примыкания. Относительно самой крыши они должны быть выше на 400 мм. Ну а если вы проживаете в таком климате, при котором часто случаются снегопады, то увеличьте высоту до 650 мм. Тогда их не засыпает снегом.

Подведем итог

Когда строится дом, важно правильно установить кровельную вентиляцию. Экономить не стоит

Именно от правильно установленной вентиляции будет зависеть то, сколько лет простоит сама крыша. Ее ремонт может обойтись намного дороже.

Способы проектирования

Организация системы вентиляции в доме начинается на этапе его проектирования. Чаще всего применяют непрерывное и точечное проветривание.

Непрерывная система – обеспечивает доступ воздуха через отверстия-продухи, расположенные под карнизным свесом (закрываются софитами) и вывод его через конек.

Это эффективная схема для простых двускатных крыш, подкровельное пространство которых не имеет препятствий для циркуляции воздуха. При ее правильной организации создается естественная тяга, наподобие печной. Она обеспечивает непрерывный естественный приток воздуха.

Важно обеспечить баланс между объемом поступающего и исходящего воздуха. При нарушениях в работе системы, влажный воздух остается под кровлей

Это приводит к негативным последствиям: плесень, грибок, ржавчина.

Точечная вентиляция (аэраторы) – применяется в дополнение к непрерывной системе, на крышах сложной формы и при наличии мансардных окон.

На кровлю из металлочерепицы устанавливают металлические или пластиковые аэраторы в виде трубы с колпаком (от попадания осадков). Для их монтажа к металлочерепице используют проходные элементы, обеспечивающие герметичный выход трубы через кровельное покрытие.

Частота установки аэраторов рассчитывается индивидуально, в зависимости от сложности конструкции крыши и наличия мансардных окон.

Обрешетка – важный элемент кровли

При создании обрешетки используются деревянные бруски сечением 50х50 мм, а также обрезная доска размерами 32х100 и 50х100 мм. В нижней части ската кровли, вдоль карнизного свеса нужно прибить две доски 50х100 мм. Далее из брусков 50х50 мм поверх гидроизоляции нужно набить контробрешетку, прибивая бруски вдоль стропил, начиная от конька к низу. Поверх нее с равным шагом горизонтально закрепляют доски обрешетки. Шаг крепления зависит от того, какой вид профиля металлочерепицы, которой будут покрывать крышу, будет выбран.

Обрешетка под конек

Самую верхнюю часть крыши необходимо укрепить. С этой целью с каждой стороны коньковой планки прибивают по паре досок.

Торцы кровли

С торцевой стороны кровли на высоту профиля металлочерепицы необходимо прибить доски — большие, чем сама обрешетка.

Ендова – это внутренний стык двух скатов крыши. На участках прохождения ендовы обрешетку нужно делать сплошной.

Ограждение кровли

Такое ограждение должно быть надежным, поэтому его делают выше свеса карниза. В качестве ориентира может использоваться высота несущей стены. В этих местах также нужна сплошная обрешетка, поэтому между обычной обрешеткой добавляют несколько дополнительных досок, чтобы получилось сплошное основание.

Технология обхода труб

В состав кровельной конструкции входят не только ровные скаты, но и другие элементы: дымоходы, вентиляционные трубы и каналы. Из-за этого процедура перекрытия крыши усложняется, поэтому здесь нужно придерживаться другой инструкции:

• вначале по сторонам устанавливаемого объекта укладывается гидроизоляция;
• после этого на поверхности ската нужно установить желобок, который будет отводить воду. Он должен стоять на расстоянии не далее чем 0,8 м от высокой стенки трубы;
• далее, согласно инструкции, немного выше прохода ставится дополнительная обрешетка;
• стальные листы кровли обрезаются с двух сторон от трубы.

Обход кирпичного дымохода

Конструкция будет надёжной лишь при соблюдении следующих правил установки:

• во время фиксации фартука саморезами правильно будет применять уплотнитель;
• фартуком должна быть закрыта ближайшая вершина волны стального листа;
• вначале крепится внутренний, а лишь затем внешний, верхний фартук, которым должен быть на 10 см прикрыт металлический профиль.

Если же фартук будет установлен прямо в надрезе, то в него неминуемо будет затекать вода и талый снег, что не оставляет вам даже надежд на тёплую, функциональную кровлю.

Конструкция крыши покрытой металлочерепицей прочна и долговечна, а при условии того, что вы будете следовать всем правилам укладки как самих листов металлочерепицы, так и всего кровельного пирога, ваша кровля будет иметь также отличные эксплуатационные характеристики.

Советы и рекомендации

Многие специалисты рекомендуют максимально тщательно подходить к монтажу вентиляционного выхода для металлочерепицы. Для того чтобы проводимый монтаж был качественным, необходимо придерживаться строительных норм и требований, согласно которым определяется размер используемых труб. Все работы по установке вентиляционных грибков лучше планировать в момент составления проекта по строительству дома.

Так как для грибков потребуется разрезать металлочерепицу, то стоит понимать, что в данном случае целостность материала будет нарушена. В результате этого кровельный материал может быть подвержен появлению грибка и ржавчины. В данном случае стоит незамедлительно обработать места среза специальными защитными составами.

После того как монтаж грибков будет выполнен, необходимо максимально тщательно заделать все имеющиеся зазоры, чтобы предотвратить проникновение природных осадков в подкровельное пространство, при этом эксплуатационный срок останется на должном уровне.

Важно! В это же время можно заняться обустройством вытяжки на крыше из металлочерепицы

Как рассчитать количество саморезов

Обустройство любой металлической профилированной кровли невозможно без крепежа. Надежное крепление материала к обрешетке обеспечивают саморезы.

В случае с металлической черепицей используют специальные шурупы с прорезиненой шайбой.

Размер саморезов для скрепления полотен между собой 4,8х28 мм или 4,8х35 мм (диаметр х длина). Практика показала, что вам потребуется 6-8 штук таких саморезов на 1 кв. м кровли, стандартная упаковка содержит 250 крепежных элементов. При монтаже покрытия саморезы располагаются в верхней части волны с интервалом 20-25 см.

Доборные элементы крепятся при помощи саморезов размерами 4,8х50 мм или 4,8х70 мм с таким же интервалом. В стандартной упаковке их содержится 100 штук.

Конструктивное выполнение системы вентиляции

Чтобы самостоятельно сделать вентиляцию мансардной или односкатной крыши, мы советуем воспользоваться нашей инструкцией и просмотреть пошаговое видео про монтаж и схемы.

Фото — схема вентиляции фото

Перед началом работы, нужно определить количество вентиляционных отверстий на крыше. Для этого измерьте площадь кровли, также это можно рассчитать, имея на руках её чертеж. На каждые 14 м2 необходимо установить люк, который занимает 0,1 м2. Иными словами, если Ваша кровля, к примеру, составляет 40 квадратных метров, то Вам понадобится 31 люк с диаметром 0,1 м2 на крыше.

Фото — организация вентиляции

1. Решите, где разместить вентиляционные отверстия.

Нужно забить гвоздь в потолок на чердак, где нужно установить люк на крыше. Работать нужно изнутри мансарды. После того, что Вы отметите все места установки вентилей, на наружной стороне крови будут видны острые части гвоздей. Пространство вентиляционных отверстий нужно располагать на крыше равномерно. Установка производится ниже конька на 60 см, это поможет обеспечить максимальный вывод конденсата

Также очень важно проверить, нет ли в планируемых местах расположения люков проводки, газовых труб или прочих коммуникаций, также особенно опасны улья. Запрещается устанавливать люки над стропилами, это может их повредить и ослабить структуру дома

Фото — вариант люка для вентиляции

Далее нужно отметить на кровле места установок вентиляционных люков. Если Вы планируете работать с металлопрофилем, то отмечать лучше всего маркером или мелом, это поможет значительно облегчить монтаж.
Снимите покрытие с кровли и подкровельного пространства. При помощи ножа подденьте черепицу или профнастил, если Вы работаете с битумной мягкой черепицей, то удобнее всего надрезать её специальным приспособлением. Чтобы не повредить покрытие на местах креплений, саморезы выкручиваются отверткой или шуруповертом
Используя монтировку, полностью очистите пространство от покрытия;
Аэраторы должны полностью соответствовать нужному типу вентиляции и размерам отверстий, вырезанным под люки;
Для скатной вальмовой, фальцевой, мансардной или плоской крыши очень важно ослабить окружающую черепицу;
Установите дефлекторы. Отделите люк от фланца, при этом фланец выступает наружу из нижней части вентиляционного отверстия
Эта деталь обеспечивает поверхность, непосредственно на которую устанавливают люк, а также помогает предотвратить утечки между отверстием и поверхностью крыши.
Вставьте фланец в готовый проход. Закрепите задние и боковые части фланца под разрыхленным покрытием. Передняя часть фланца должна лежать над профнастилом, гибкой черепицей или шиферной кровлей.
Закрепите отверстие на крыше. Используйте молоток и гвозди, чтобы обеспечить прочность фланцевого крепления. Проверьте герметичность установки;
Максимально обезопасьте крепления материала покрытия и доборных элементов. Используйте строительную смесь на нижней стороне отдельных листов, черепиц

Старайтесь очень осторожно воздействовать на ендовы, чтобы их не погнуть;
По такой же технологии установите на кровле остальные люки;
Далее верните на место утепление, при помощи карнизов установите водостоки, используя софиты закройте рабочую сторону кровли;
Очистите крышу от грязи, пыли и стружки, обработайте места стыков грунтовкой и краской.

Фото — Организация вентиляции на ломанной крыше

Обязательно учитывайте, что труба для вентиляции на крышу должна быть изготовлена из очень качественного, водостойкого материала. Это может быть легированная сталь (с никелем, хромом), пластик. Для деревянного дома предпочтительнее использовать полиэстер или поливинилхлорид. Вывод вентиляции на крышу более важен для теплой кровли, чем для холодной, особенно для частного дома, т.к. в жилом помещении чаще образовывается опасность конденсата. Чтобы увеличить эффективность данной конструкции, желательно также установить обогрев чердака, это повысит сухость чердачного пространства.
