Обогрев кровли и водостоков: устройство и монтаж антиобледенения, примеры на фото

Крепление греющего кабеля

Недостаточно просто установить греющие элементы, их необходимо еще и хорошо зафиксировать. Монтажная лента служит хорошим фиксирующим материалом, с помощью которого делается укладка кабеля в самой трубе. Тот же самый процесс выполняется когда прокладывается система в желобе.

Резистивный кабель крепится через 25 см, саморегулирующийся — через 50 см. Ленты нужно зафиксировать заклепками. Также, вместо них можно использовать монтажную пену.

В водосточных трубах провод устанавливается в термоусадочных трубках. Их части длинной от 6 м фиксируются посредством металлического троса. Монтаж кабеля по крыше делается с помощью монтажной ленты и пены. Заклепки использовать неэффективно, потому что они не способны обеспечить хорошую гидроизоляцию.

Технология монтажа системы обогрева

Зоны прокладки греющего кабеля

Прокладывать нагревательный кабель следует в местах схода талой воды и на участках образования наледей:

По всей длине водосточных желобов протягивают по одной или несколько нитей. Погонная мощность кабеля в зависимости от диаметров элементов водосточной системы выбирается от 200 до 300Вт на квадратный метр.

Схема прокладки системы кабельного обогрева водостока и крыши

  • В водосточных трубах. Обогрев воронок и выходных частей труб требует дополнительного усиления. Обычно в трубах прокладывают две линии кабеля мощностью по 20-30 Вт на погонный метр в зависимости от диаметра труб.
  • В ендовах кровли кабель укладывают вверх и вниз. Протяженность укладки выбирают минимум в 1 м от начала свеса, но лучше на 2/3 всей длины ендовы. Расчетная мощность составляет 250-300 Вт на квадратный метр ендовы.
  • Для профилактики образования наледей на карнизе кровли выбирают схему укладки кабеля «змейка». Подобная схема обогрева предполагает прокладку кабеля по кромке карниза. При этом шаг змейки на жестких кровлях выбирается кратным рисунку, а на мягких – в зависимости от потребляемой мощности на квадратный метр (35-40 см). Высоту треугольника «змейки» выбирают так, чтобы обогреваемая поверхность не имела зон холода, на которых может образовываться наледь.
  • По капельнику на линии отрыва воды. 1-3 нити кабеля в зависимости от конструкции капельника.

Пошаговая инструкция по обустройству кабельной системы обогрева водостока и кровли

Монтаж обогрева водостоков и кровельных карнизов осуществляется согласно следующим правилам:

  1. Крепить кабель в водосточных желобах рекомендуется с использованием специальной монтажной ленты поперек желоба полосами. Срок службы монтажной ленты тем больший, чем больше ее толщина. Шаг установки полос ленты составляет 0,25 м для резистивного кабеля и 0,5 м для саморегулирующегося. Фиксируют ее на желобе чаще всего заклепками, после чего обрабатывают места их установки герметиком.
  2. В водосточных трубах кабель крепится с помощью термоусаживаемой трубки или монтажной ленты. Если высота труб превышает 6м, кабель лучше дополнительно прикрепить к металлическому тросу в изолирующей оболочке для переноса на него несущей нагрузки.
  3. В отмете трубы и воронке греющий кабель крепят монтажной лентой с заклепками.
  4. К кровле крепление кабеля осуществляется с помощью монтажной ленты на герметик.

Правила монтажа саморегулирующегося греющего кабеля с оплеткой (если кабель без оплетки – пункты 2 и 6 следует исключить)

  1. Порядок монтажа кабельной системы обогрева предполагает осмотр места установки, на котором не должно быть острых краев и сторонних предметов, способных повредить кабель.
  2. Кабельные секции проверяются на соответствие их длины зонам обогрева.
  3. По необходимости секции отрезают до нужных размеров, муфтируют, раскладывают и закрепляют.
  4. Устанавливают монтажные коробки, прозванивают и замеряют сопротивление изоляции секций.
  5. Монтируют датчики термостата, прокладывают сигнальный и силовой кабеля.
  6. Устанавливают щит управления.
  7. Замеряют сопротивление и прозванивают силовые и сигнальные кабеля.
  8. Тестируют устройство защитного отключения.
  9. Настраивают термостат.
  10. Выполняют пусконаладочные работы.

Итак, мы подробно рассмотрели, как можно организовать кабельный обогрев водосточной системы своими руками, разобрались в устройстве системы и правилах выбора ее комплектующих. Надеемся, что наши советы и рекомендации будут вам полезны, и вы сможете применить их на практике.

Зимой и когда в нашей стране царят морозы, на наших крышах образуются сосульки. Это очень опасно, поскольку они при падении могут нанести ущерб не только стоящим внизу машинам, но проходящему мимо человеку. Правильное решение, это обогрев крыши. Тогда не будет образования сосулек, и это позволит воде стекать через водостоки.

Краткое содержимое статьи:

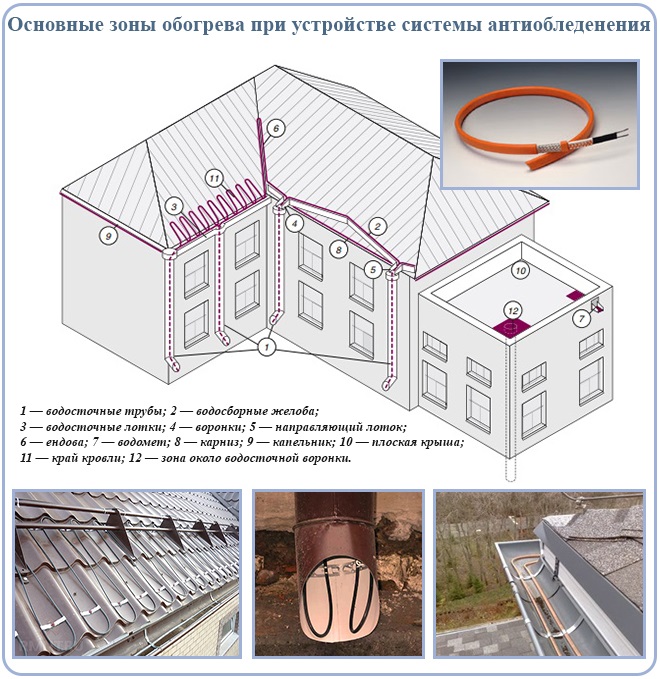

Типовые зоны обогрева

На разных типах кровли присутствуют такие участки и элементы конструкции, где скапливаются осадки. При повышении температуры воздуха, лед и снежные массы начинают таять, а при ее последующем снижении превращаются в нависающие сосульки, несущие угрозу наружному покрытию крыши, фасаду строения, отдельным частям системы водостока, и проходящим мимо пешеходам.

Именно такими выступают:

  • карниз, желоба (подвесной и прикарнизный);
  • водосточные трубы;
  • воронка для приема воды (характерно для крыш плоского типа);
  • ендовы;
  • окна мансардного типа, участки около снегозадержателей, прочие элементы конструкции кровли, где есть вероятность скопления осадков;
  • наземные дренажные лотки.

Принцип работы системы обогрева крыши

В нашей стране зимы порой бывают лютые и образование наледи не редкость. Снег скапливается на крыше, и когда температура повышается, то он начинает таять, а ночью опять замерзает из-за чего появляются опасные сосульки на кровле. И все это приводит к ее разрушению.

Есть только один выход из этой ситуации, это просто обеспечить беспрепятственное стекание воды в канализацию. Есть специальные устройства которые позволяют таять льду на крыше.

Но только одной этой системы мало, потому что талая вода будет уходить в желоба и трубы и после чего замерзать. Тогда есть риск, что образовавшийся тяжелый лед сорвет крепления которые держат трубы, и все это потом упадет вниз.

Главный принцип данной системы, это осуществление обогрева в местах:

  • на выступах кровли;
  • в сточных желобах;
  • во всех элементах водосточных труб;
  • на всех соединениях крыши.

Что выбрать Лучшие варианты

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель: Германия.

Технические характеристики:

  • Мощность — 16 Вт/м.
  • Вилка под евророзетку с заземлением.
  • Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

  • Мощность — 10 Вт/м.
  • Номинальное напряжение — 230 В.
  • Евровилка.
  • Сопротивление оплётки: 18 Ом/км.
  • Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

  • Мощность — 9 Вт/м.
  • Напряжение — 230 В.
  • Евровилка.
  • Цвет — зелёный.

Описание и особенности: Кабель используется как внутри трубы, так и снаружи. К особенностям можно отнести то, что изделие может применяться в трубах, предназначенных для питьевой воды.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

  • Длина от 2 до 20 метров.
  • Евровилка подключена к шнуру.
  • При монтаже внутри трубопровода понадобится наконечник RLK1.
  • Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Страна производитель: Норвегия.

Технические характеристики:

  • Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
  • Сопротивление оплетки — 18.2 Ома/км.
  • Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся  кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Производитель: США.

Технические характеристики:

  • Срок службы — 20 лет.
  • Мощность — 15/25 Вт (в зависимости от модификации).
  • Напряжение — 230 В.
  • Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

Виды кабелей для обогрева

Существует 2 вида обогревательного кабеля.

Резистивный

Традиционный, простой и недорогой. Представляет собой медный провод высокого сопротивления, покрытый изолирующим слоем. Вся длина изделия нагревается равномерно. В идеале защитить провод слоем теплоизоляции.

Резистивный кабель выполняется в двух вариантах – последовательный и зональный. Зональный – усовершенствованная версия последовательного. В его конструкции -2 жилы, через равные промежутки соединенные специальной проволокой. Эти промежутки образовывают независимые зоны, и если одна прогорает, другие продолжают работать в штатном режиме. Если перегорает последовательный кабель- его восстановить уже не получится.

Важный нюанс- нагрев кабеля распределяется по всей длине равномерно, но температура его в разных участках кровли- разная. Например, в сильный мороз холоднее будет часть провода, расположенная под открытым небом, а та, что находится внутри трубы- будет теплее.

Саморегулирующийся

Отличается более сложным устройством. Внутри — 2 провода, помещенные в специальную матрицу.

Матрица регулирует сопротивление жил в зависимости от температуры воздуха. Вся конструкция обернута несколькими слоями изоляции и покрыта оболочкой, защищающей от внешних воздействий. Чем теплее на улице- тем меньше греется провод, и наоборот.

Состав системы обогрева водостоков

Саморегулирующийся кабель

Резистивный или саморегулирующийся. Резистивный кабель дешевле, он продается готовыми секциями определенной общей мощности, которая напрямую зависит от его длины. Саморегулирующийся греющий кабель нарезается секциями любой длины, не боится перегрева и может использоваться даже без терморегулятора (если подключено не более 1 линии обогрева). Подробнее о кабелях для водостоков

Крепления для греющего кабеля

Для монтажа системы обогрева в лотках и водостоках используется перфорированная монтажная лента, зажимы (в зависимости от количества ниток кабеля), трос или цепь для прокладки кабеля в водосточной трубе, а также саморезы.

Система управления обогрева

Система представлена чаще всего шкафом управления, выполняющего защитную функцию. Применение шкафа управления позволяет системе работать в автоматическом режиме при помощи датчиков температуры и терморегуляторов. В системах мощностью менее 1,5 кВт может быть применен только терморегулятор с датчиками температуры и влажности, но для большей надежности систему оснащают автоматами дифференциальной защиты.

Система питания

Сечение питающего провода определяется мощностью системы в момент старта (стартовым током).

Подробнее о стартовых токах системы обогрева

Основные разновидности греющих кабелей для систем водоснабжения

Эти обыкновенные, казалось бы, кабели, посредством которых обогреваются трубы, отличаются еще и своей упомянутой выше изоляционной конструкцией, различающейся в зависимости от того, о какой именно разновидности греющего кабеля идет речь. Прежде всего, отметим, что в нынешнее время такие кабели могут применяться не только для подогрева водопроводов с наступлением холодов, но также и для того, чтобы обогревать водосточные системы, растапливать снег со льдом, который имеют свойство скапливаться в желобах. Благодаря этому, предотвращается их разрушение.

Современная промышленность, как нам удалось выяснить, выпускает сразу две разновидности данного кабеля. Невзирая на то, что функция у них практически одна и та же, схема выделения тепла и устройство у них различны, а значит, относиться к ним во время монтажа следует по-особому.

Но, что характерно, все резистивные кабели делятся еще на:

  • линейные и зональные варианты;
  • двух- и одножильные.

Почему образуется наледь на крыше?

Есть две главных причины:

  1. Если днем тепло, снег начинает таять. Образовавшаяся вода стекает по желобам. Ночью, когда температура понижается, оставшаяся вода превращается в лед. Такой перепад в температуре зимой и весной наблюдается в черте города. При скоплении большого количества домов воздух всегда теплее. Металлические водостоки, бывает, покрываются толстой корой льда, который отодрать от желоба, не сломав его, очень трудно.
  2. Причиной образования льда являются и сами крыши, особенно если кровля мансардного типа. От исходящего из дома тепла, снег тает. Вода, стекая на карниз, охлаждается и вновь замерзает. Спровоцировать таяние снега может ненадежная или не по технологии выполненная теплоизоляция. Через щели и ненадежные стыки в теплоизоляционном материале внутреннее тепло выходит наружу, разогревая снег. Он превращается в воду, а потом в лед.

Чтобы избавится раз и навсегда от этой проблемы, и защитить водосточную систему, необходимо наладить обогрев водосточных труб. Существует ряд систем антиобледенения.

Причины образования наледи

Те, которые сдерживают сход снега с кровельного покрытия и тепловые кабели, что служат для нагрева водостоков. Их главная функция – освободить кровлю от ледяной корки, не дать образоваться опасным сосулькам.

Современные ливневые водоотводы обязательно должны быть оборудованы системой антиобледенения кровельной поверхности. Что она из себя представляет?

Монтаж системы антиобледенения крыши — материалы

Для монтажа системы анти-лед вам понадобятся следующие материалы:

трехжильный кабель питания 220В – ВВГ

щиток под аппаратуру управления

автоматика (полная комплектация будет приведена ниже в схемах)

кабель КВВГ

Это контрольный кабель, которым будут подключаться датчики.

датчики – осадков, влажности, температуры

защитные распредкоробки

Они должны иметь степень защиты IP55.

лента монтажная для крепления кабеля обогрева

оцинкованный тросик или цепь

сам резистивный нагревательный кабель

С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см.

Тут же вымеряется спуск в водосток и монтируется тросик.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Монтаж саморегулирующегося кабеля

Изделия продаются метрами, когда от бухты отрезают необходимый кусок, или комплектом нужной длины. Во втором случае электрокабель имеет все для монтажа , в т. ч. муфты для установки внутри трубопровода. Полипропиленовые трубы укрывают фольгой, чтобы добиться равномерного распределения тепла.

Монтаж внутрь трубы.

Используется линейный и спиральный способы укладки, причем для внутреннего монтажа подходит только первый. Термодатчик не используется, но можно применить малогабаритный терморегулятор, который устанавливают на питающем холодном проводе. Кабель снаружи при линейной укладке располагают под трубой снизу, немного сместив в сторону. Тогда патрубок защитит его при подвижке грунта. Укладка любым способом снаружи не отличается от технологии, применяемой с резистентным нагревателем.

Обязательно выполняют тщательное утепление трубопроводов. Используют пенопластовые скорлупы, минеральную вату, вспененные теплоизоляторы. Это предохранит от рассеивания тепла наружу.

Видео: монтаж саморегулирующегося греющего провода внутри трубы

Прокладка обогревающего кабеля внутри трубопровода — эффективный и экономичный способ, предотвращающий промерзание. С учетом того, что он занимает некоторое место, используют в трубах водоснабжения сечением от 1.

На магистрали, которая заранее готовится под монтаж греющего провода внутри, устанавливают тройники для ввода электрокабеля. Для герметизации используются фитинги с сальниками.

Детально об особенностях монтажа греющего кабеля внутри трубы показано в видеоматериале.

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

Основу функционирования составляет возможность кабеля преобразовывать электроэнергию в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он лишь принимает ее, а затем отдает тепло трубе (лотку, желобу, цистерне и т.д.)

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

  • Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
  • Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
  • Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

Более надежным считаются экранированные виды, снабженные защитой из фольги и имеющие в составе 2-3 жилы вместо одной. Одножильная продукция – бюджетный вариант, который хорош как раз для сборки систем для небольших по протяженности участков водопровода (+)

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

Основные принципы монтажа

Существуют различные технологии укладки ниток нагрева, которые выбираются исходя из особенностей кровельного покрытия, размеров элементов водослива.

На скатных крышах практикуется укладка кабеля змейкой. Если кровельное покрытие выполнено из профлиста или другого профилированного материала, провод должен петлей заходить на каждую нижнюю волну листа.

Правила укладки греющего кабеля на кровле подразумевают монтаж змейки шириной 50 см. Такой способ монтажа дает возможность защитить от образования наледи необходимый участок крыши. Шаг прокладки греющего кабеля на кровле составляет 10 см.

По краям крыши нитки можно укладывать горизонтальными линиями параллельно карнизу. Практикуется монтаж двух или трех кабельных линий с интервалом в 10 см. Данный способ укладки более экономичен, чем монтаж змейкой.

Рассматривая, как правильно уложить греющий кабель на кровлю, следует обратить внимание и на принципы монтажа подогрева водостока. Это необходимый этап обустройства системы подогрева, так как требуется обеспечить свободный сток воды, образовавшейся в процессе таяния снега и льда

Если диаметр водосточного желоба или трубы составляет до 80 мм, греющий провод монтируется в одну линию. При диаметре желоба или трубы свыше 80 мм, необходимо протянуть две параллельные нитки обогрева на расстоянии 10 см друг от друга.

Монтажные работы

Монтаж обогрева кровли производится в несколько этапов. Сначала намечаются участки прокладки проводов с учетом поворотов и сложностей. На крутых поворотах кабель разрезается на мелкие части и соединяется с использованием муфт.

Выполняем разметку

Перед выполнением разметки нужно внимательно осмотреть основание. Если на нем имеются выступы и острые углы, нужно от них избавиться. Это не всегда возможно сделать, тогда кабель разрезают на части и соединяют куски с помощью муфт.

Закрепляем греющий кабель

Мало положить нагреватели на приготовленные места. Их еще нужно прочно закрепить. Внутри трубы крепление производится монтажной лентой. Таким же способом пользуются при проводке в желобе. Выбирать ленту нужно максимальной прочности. Резистивный токопроводник крепится через 25 см, саморегулирующийся — вдвое реже, через 50 см. Полоски ленты укрепляются заклепками. Их заменяют монтажной пеной.

Внутри водосточных труб кабель размещается в термоусадочных трубках. Фрагменты длиннее 6 м крепятся еще с помощью металлического троса. Прокладка кабеля по кровле производится с помощью монтажной ленты и пены. Заклепки здесь не годятся, так как от них остаются отверстия. Через некоторое время крыша начнет протекать.

Устанавливаем монтажные коробки и датчики

Под установку коробки нужно выбрать подходящее место. Сама коробка прозванивается с целью замера сопротивления изоляции. После установки распредкоробки прокладываются провода, ставятся датчики и соединяются изолирующими муфтами. Датчики рекомендуется устанавливать в местах наибольшего скопления осадков. Для соединения их с контроллером используются электрические провода. На домах с крышами большой площади датчики объединяются в группы, а потом каждая из них присоединяется к контроллеру.

Монтируем автоматику в щитке

Управление системой подогрева в составе контроллера и его защиты часто устанавливается в щитке, который находится внутри помещения. Контроллер снабжен клеммами, к которым подключаются провода и нагревательные элементы. Все провода и приборы прозваниваются. При обнаружении неполадок необходимо их устранить. Главное — проверить работоспособность группы защиты. Если не обнаружено никаких замечаний, подключить термостат и запустить систему.

Смотрите это видео на YouTube

Способы монтажа на водопровод

Существует два способа монтажа греющего кабеля – наружный и внутренний. В первом случае он крепится вдоль трубы (или наматывается на нее), во втором – заводится внутрь. Оба варианта имеют активное практическое применение, поэтому рассмотрим их более пристально.

Вариант #1 – наружный

Линейный монтаж кабеля вдоль водопроводной трубы выполняется легко. Провод фиксируется с одной стороны с помощью выдерживающих высокую температуру пластиковых хомутов или стекловолоконной самоклейки.

Держатели крепят с интервалом 0,3 м. Нельзя использовать крепления из металла. Высчитать длину кабеля несложно – она равняется длине трубы, которую необходимо обогреть.

Инструкция по линейной установке:

Для труб, заглубленных в грунт, кабель располагают не строго внизу или вверху, а чуть со смещением, которое можно назвать «позиция 8 (4) часов».

Кроме линейной установки используется монтаж по спирали – кабель навивается по всей длине трубы с равномерным шагом. Плюс – максимальный контакт с поверхностью трубы, минус – увеличенный расход материала.Шаг между витками можно менять в зависимости от условий. Например, для участков, подвергающихся сильному замерзанию, его уменьшают – таким образом, вся поверхность трубы будет максимально прогрета

Навитой способ актуален для труб среднего и большого диаметра – канализационных, водосточных, но применяется и для нагревания водопроводов.

Вариант #2 – внутренний

Внутренний способ установки подходит не для всех труб, а только для водопроводов с сечением более 40 мм. В трубопроводах меньшего диаметра кабель будет частично перекрывать поток воды. Оснастить внутренним обогревом длинную трубу сложно, но для участков длиной несколько метров это один из лучших способов.

Легче всего протягивать кабель на вертикальных участках – сверху вниз. Процедура происходит с применением тройника и уплотнительной муфты, которая не дает шнуру соскальзывать.

В некоторых случаях внутренняя установка кабеля рациональнее внешней – например, для ремонта или замены элементов. Вставить и подсоединить готовую систему несложно, гораздо сложнее ее собрать.

Как правильно подготовить провода к вводу внутрь трубы, вы можете узнать из следующей инструкции.

Преимущества использования системы обогрева

В результате резких перепадов температуры, атмосферные осадки провоцируют образование ледяных сосулек и даже крупных торосов на кровлях домов. В результате:

  • падение сосулек угрожает жизни и здоровью случайных прохожих;
  • под тяжестью замерзшей воды повреждается кровля;
  • обледенение водостоков приводит к их преждевременному разрушению, а также может служить причиной протечек крыши.

Монтаж греющего кабеля на кровле дает возможность успешно бороться с наледью, не допуская повреждения кровельного материала и несущих конструкций. При этом отсутствует необходимость регулярно тратить значительные средства на оплату услуг промышленных альпинистов для очистки крыши от снега и сосулек.

Советы по выбору

Плюсом самодельной системы является дешевизна составляющих (вся оборудование в среднем- не дороже 1000рублей), и к тому же кабель легко ремонтировать, он не перегорит, не расплавится. Блок питания при необходимости очень легко заменить.

Минусы — отсутствие автоматизированности процесса, необходимо регулировать температуру вручную и периодически проверять блок питания.

Поэтому промышленный вариант все-таки проще. Профессионалы рекомендуют устанавливать комбинированную систему обогрева. В ней резистивный кабель располагается на участках с одинаковой температурой (скат кровли и тп), а саморегулирующийся — в желобах, ендовах, трубах.

Можно сделать ручное включение резистивной части системы для удобства.

Порядок монтажа системы антиобледенения

После выполнения всех необходимых расчётов приступают к подготовительным мероприятиям, собирают необходимый инструмент и закупают материалы и оборудование. После этого начинают монтаж системы «антилёд».

Подготовительный этап

Подготовка основания включает в себя удаление неработоспособных элементов старой системы снеготаяния, если такая была ранее установлены. Места укладки греющего кабеля очищают от накопившегося мусора и грязи. Кроме того, осматривают кровлю с целью выявления предметов и острых краёв, таящих в себе опасность повреждения кабеля.

Монтажные работы

Сборку обогревающей системы начинают с крепления электронного модуля. Лучше всего для его установки использовать отдельный шкаф управления. Монтаж других элементов конструкции ведут в такой последовательности:

  1. Устанавливают сигнальные сенсоры. Датчик температуры следует закрепить в месте, исключающем попадание прямых солнечных лучей, вдали от систем отопления, вентиляции и кондиционирования. Сенсор выпадения осадков монтируют на открытом участке крыши. Датчики влажности крепят в зонах, которые первыми оказываются под действием талой воды.Сигнальные датчики устанавливают таким образом, чтобы обеспечить возможность их чёткого и своевременного срабатывания
  2. Прокладывают силовые и сигнальные кабели. Для их крепления используют нейлоновые стяжки и пластиковые фиксаторы. После укладки проводники следует прозвонить, а в силовых линиях дополнительно измерить сопротивление изоляции.
  3. Укладывают греющие кабели. Для их фиксации используют предусмотренные производителем кронштейны, металлические зажимы и накладки. Можно также использовать перфорированную монтажную ленту с тем условием, чтобы не были повреждены оболочки нагревателей. При укладке следует исключить возможность свободного провисания обогревающих линий в воздухе.Для крепления греющего кабеля можно использовать специальную перфорированную ленту
  4. Концы кабелей заводят в распределительные коробки, замеряют сопротивление и отсутствие пробоя изоляции у каждой секции. Минимальное значение, которое при этом должен показать мегомметр, — 10 Мом/м.Для монтажа и крепления греющего кабеля в водостоках длиной более 3 м используют металлический трос

  5. Выполняют электрические подключения греющих, силовых и сигнальных кабелей между собой и с блоком управления. Нагревательные секции и шкаф управления заземляют.Подключение нагревательных кабелей выполняют в строгом соответствии со схемой коммутации и защиты
  6. При подходящей температуре наружного воздуха проводят включение антиобледенительной системы на 1 час, после чего замеряют потребляемый каждой секцией ток. В случае отклонения от номинальных значений, выявляют и устраняют причины неполадок. Для проверки работоспособности датчиков воды и осадков при чистом небе допускается их полив водой.

Видео: анимированная инструкция по монтажу нагревательного кабеля

Согласно СНиПу –85, который регламентирует порядок установки и эксплуатации электротехнических устройств, монтаж греющих кабелей можно вести при температуре наружного воздуха не ниже минус 15 °C. Установку нагревателей необходимо завершить до выпадения первого снега и образования наледи на крыше. Лучшим временем для монтажа можно считать последние недели осени. Если же по какой-либо причине работы затянулись до появления снежных шапок и ледяных пробок на крыше и в водостоке, то потребуется тщательная очистка мест укладки кабеля от осадков.

Монтаж системы антиобледенения связан с риском, поэтому работать без страховки запрещено

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
