Ломаная крыша своими руками: чертежи, расчёты, фото, видео

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.


Настил металлочерепицы

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Виды стропильных систем мансарды с ломаной крышей

Конструкционные особенности мансардного помещения напрямую зависят от того, какая форма кровли предусмотрена проектом. Это объяснимо тем, что часть стен мансарды будет сформировано из скатов крыши. Учитывая этот факт, мансардные конструкции классифицируют по нескольким типам.

Односкатная ломаная мансардная крыша

Самый простой и бюджетный вариант обустройства кровли. Он предполагает наличие одного ската, опирающегося на разноуровневые стены постройки. Чтобы конструкция была предельно прочной, устанавливают строгое ограничение – угол ската не должен превышать 35-45 °.

Если пользователь проигнорирует это правило, в последующем он может столкнуться с осложнениями. В зимний период на кровле будет скапливаться снег и лед, что создаст дополнительную нагрузку на несущие конструкции строения. Если не обустроить дополнительные опоры для кровельных элементов, высока вероятность того, что кровля начнет деформироваться, это негативно скажется на эксплуатационных показателях всего здания.

Мансардная крыша такого формата выглядит очень выигрышно, придаст постройке необычный футуристический вид. Зачастую со стороны самой высокой стены мансарды устанавливают большой оконный проем, позволяющий получить дополнительный источник света.

Важно! При формировании односкатной крыши нужно помнить, что конструкция стропил не будет нуждаться в дополнительных опорах, если расстояние между противоположными стенами не превышает 4,5 м

Двухскатная ломаная мансардная крыша

Обозначенный вариант также не относится к категории сложных в исполнении. Благодаря простоте конструкции он приобрел широкую популярность, на протяжении длительного времени является самым распространенным вариантом. Единственный нюанс состоит в том, что сама кровля должна быть высокой, чтобы под ней можно было организовать дополнительное жилое пространство в виде мансарды.

Конструкция стропильной системы здесь имеет аналогичный вид с обычной кровлей с двумя скатами. В зависимости от расположения конька она может быть симметричной или асимметричной.

Учитывая особенности ломаной крыши, мансарда чаще всего имеет форму трапеции. Если чердачное пространство довольно обширное, существует вероятность обустроить мансарду прямоугольной или квадратной формы. При этом высота потолков в мансарде должна быть минимум 1,5 м.

Такая конструкция ломаной крыши имеет один существенный минус. Из-за особенностей конструкции, большая часть свободного пространства попросту отсекается. Речь идет о верхней части чердака, расположенной между местом соединения двух скатов. Это пространство потребуется дополнительно изолировать, чтобы создать на чердаке максимально благоприятные условия.

Трёхскатная ломаная мансардная крыша

По своим конструкционным габаритам практически не отличается от классической двухскатной кровли. Единственная особенность состоит в том, что две части ломаной крыши будут расположены под разными углами относительно перекрытий.

Такая конструкция позволяет получить максимально просторную мансарду, чья площадь будет на 10-15% меньше, нежели весь первый этаж строения. При этом, несмотря на особенности ломаной кровли, высота потолков в помещении будет одинаковой, составит в пределах 2,1-2,3 м.

Пользователям, отдавшим предпочтение ломаной крыше данного типа, придется быть готовыми к обустройству сложной и функциональной стропильной системы.

Четырехскатная ломаная мансардная крыша

Самая сложная модель стропильной системы. Чтобы ее обустроить, потребуется привлекать опытных строителей, а перед этим проводить кропотливые расчеты. Главный плюс обозначенного варианта – возможность создания просторной мансарды с минимальными потерями полезной площади в сравнении с другими вариантами.

Вместе с тем, из-за большого пространства чердачной комнаты, особое внимание нужно акцентировать на утеплении и гидроизоляции. Все это требует достаточно больших финансов

Ломаная крыша данного формата предельно устойчива к любым погодным и атмосферным нагрузкам. За счет больших свесов на кровле не будет накапливаться снег зимой. Тем не менее, основная нагрузка ляжет на наслонные стропила, потому заранее нужно будет предусмотреть этот момент.

Проект ломаной крыши и ее монтаж

Проект мансардной крыши предполагает включение таких разделов, как:

  • перечень требуемых материалов в полном объеме и отдельно для каждого узла;
  • чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
  • сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
  • расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.

Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.

  1. Монтаж мауэрлатной балки.
  2. Установка стоек на каждую балку перекрытия – это опоры для стропил.
  3. Монтаж верхних стропильных ног.
  4. Фиксация подкосов.
  5. Установка нижнего ряда стропил.
  6. Укрепление конструкции специальными подпорками и стяжками.
  7. Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.

Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:

  • гидроизоляция;
  • утеплитель;
  • пароизоляция.

Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием

Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать

Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.

Видео по теме:

Мансарда под ломаной крышей: выгодно или нет

На первый взгляд, устройство мансардного этажа под ломаной кровлей — выгодное предприятие, поскольку можно сэкономить на возведении стен и одновременно получить дополнительную площадь. Это утверждение является верным наполовину; сэкономленные средства будут потрачены на другие составляющие, в число которых входит:

  • Стропильная система. Чтобы построить ломаную крышу из досок и других пиломатериалов, необходимо оценить стоимость сооружения. На итоговую смету будет влиять тип выбранной вами конструкции и местные расценки на пиломатериалы. Лучшим выбором станут пиломатериалы из хвойных пород деревьев с влажностью 18–22%.
  • Составляющие кровельного пирога. Если вы планируете жилую мансарду, на утеплении, гидро- и пароизоляции сэкономить не получится. Для поддержания в помещении надлежащей температуры потребуется приличный утепляющий слой (нормы СНиП для европейской части России предусматривают слой минваты от 20 см).

Защита древесины от огня и гниения

Прежде чем сделать ломаную кровлю (а конкретнее – ее стропильную часть), нужно провести профилактические мероприятия по защите древесины стропилин, балок и прогонов от гниения и пожара.

Для этого еще до подъема на кровлю все древесные детали отделываются антисептиками и противопожарными составами, предотвращающими становление гнилостных процессов.

Для деревообработки используем широкую плоскую кисть. Состав наносим в 2 приема, ждя полного засыхания идущего до этого слоя – так мы обеспечим по максимуму глубокое попадание защитного состава в поры дерева.

Стоит обратить внимание!

При нанисении составов защиты глаза и дыхательные органы обязаны быть защищенными очками и респиратором.

Нанисение антисептиков и антипиретиков путем разбрызгивания из пульверизатора вполне можно, но нежелательно – не обращая внимания на важное ускорение работы качество и глубина пропитки сильно мучаются. Также может быть отделка составом для защиты уже готовой стропильной части, но в этом варианте нужно весьма хорошо промазать соединительные места древесных деталей, если необходимо отпуская зажим шпильки

Также может быть отделка составом для защиты уже готовой стропильной части, но в этом варианте нужно весьма хорошо промазать соединительные места древесных деталей, если необходимо отпуская зажим шпильки.

Возведение крыши

Закончив расчет ломаной двухскатной крыши, можно приступать к ее строительству. Чтобы иметь полное представление об очередности производимых работ, рассмотрим возведение конструкции на доме квадратной формы размером 8×8 м.

Закладывание основы

Вся стропильная система держится на основе, в качестве которой выступает мауэрлат с балочным перекрытием. Приблизительный расчет параметров указывает оптимальное сечение используемых деревянных балок 10×20 см. Часто стены дома состоят из наружной конструкции, например, облицовочного кирпича, и внутренней конструкции, например, саман или песчаник. Так вот мауэрлат надо располагать на внутренней конструкции. Снаружи в будущем он спрячется за кирпичом. Верхняя часть мауэрлата должна на 3 см выступать выше кирпичной кладки, чтобы вся нагрузка от крыши легла на него, а не на наружную стену. Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.

Последними устанавливают короткие балки, идущие от крайних боковых элементов. Расстояние между ними можно увеличить до 1 м. К мауэрлату балки прибивают гвоздями длиной 15 см или прикручивают саморезами с помощью металлических уголков.

Крепление стоек

Монтаж вертикальных стоек начинают по краям, используя брус сечением 10×15 см. Между ними натягивают шнур и приступают к монтажу промежуточных стоек с доски сечением 5×15 см. Устойчивость стойкам придадут распорки, временно закрепленные к балкам. Подгоняя стойки надо учесть, что их высота должна превышать уровень чистового потолка на 10 см.

Укладка прогона

Сверху стоек монтируют прогон из доски сечением 5×15 см. Получившаяся конструкция является будущими стенами мансарды. Усилить прогоны помогут смонтированные кровельные уголки, а также ригеля. В рассматриваемом примере конструкции дома, длина ригелей будет 5,5 м. Сечение деревянных элементов рассчитывают программой. Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см. Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.

Монтаж стропил

Стропильная система двухскатной ломаной крыши начинает возводиться с боковых элементов. Для удобства делают шаблон, а по нему уже выполняют запил верхних концов балок.

Монтаж стропил верхних скатов производится по предварительно изготовленному шаблону. Небольшую доску размером 25×150 см устанавливают вертикально на крайнем ригеле. Один из ее углов обязательно должен сойтись с осью крыши. К получившейся стойке прикладывают другую доску. На ней сверху и снизу наносят разметку запилов. По получившемуся шаблону собирают на земле 2 стропила. Помощники подают их наверх здания, где производится установка по краям будущей крыши. Для устойчивости стропила фиксируют подкосом. Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.

Завершающие работы

Чтобы ригели не провисли после демонтажа временных подпорок, выполняют нашивку подвесок. Их изготавливают из доски сечением 2,5×15 см. Подвески не должны крепиться посередине каркаса, иначе они здесь просто будут мешать. Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз. Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек. В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.

https://youtube.com/watch?v=nENtDpL0m5E

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.


Способы установки мауэрлата

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Проектирование полумансардной крыши

Чтобы правильно создать каркас крыши для полумансарды, лучше начать с разработки проекта. На этом этапе определяются с углом наклона кровли и высотой. Для того чтобы сохранить эстетически правильные пропорции здания, нужно делать кровлю не слишком высокой. По количеству скатов полумансардные кровли делают одно- или двухскатными. Необходимо рассчитать нагрузки, которые будут воздействовать на крышу. Это позволит обеспечить комфортную эксплуатацию и исключит образование повреждений.

Чтобы предотвратить передачу распорной нагрузки на стены полумансарды, систему стропил для неё делают безраспорной. Применяют её при монтаже на стены из блочных материалов.

В разработанном проекте должна содержаться схема стропильной системы. На ней располагаются конструктивные элементы и обозначают способы их крепления. Стропила не должны передавать распор на стены, поэтому каркас имеет наслонные стропила. А крепление стропильных ног осуществляется интересным методом, обеспечивая определённую степень свободы.

При организации наслонных стропил, укладывается мауэрлат и монтируется коньковый прогон, опираемый на фронтоны. Можно использовать вертикальные стойки.

Монтаж стропил для полумансардной крыши можно осуществить тремя способами.

Способ первый

Нижнюю часть стропила подшивают с помощью опорного бруска. Можно также сделать врубку зубом, опирая на мауэрлат. Верхнюю же её часть делают с горизонтальным запилом со скосом, глубиной, определяемой по формуле: a=025h, где h — параметр высоты сечения стропильной ноги.

Площадка, предназначенная для упора в длину, не должна превышать параметра h. Распорную нагрузку, образующуюся при работе стропильной ноги на изгиб, можно избежать с помощью скоса подрезки. Не имеющий скоса запил опирается на прогон боковой щекой. При этом параметр длины скошенного запила должен быть не менее двух a.

Первый способ монтажа

В случае, если верхняя подрезка стропила не представляется возможной, необходимо произвести его подшивку с помощью обрезка доски с сечением, аналогичным сечению стропила. Следующий этап — закрепление с двух сторон с помощью прибоин из дерева или монтажных пластин из металла. Эту подшивку или запил выполняют горизонтально. Далее верхние концы стропильных ног свободно укладывают на коньковый брус. Если крыша двухскатная, то крепление к прогону осуществляют, используя принцип скользящей опоры. Скреплять стропила между собой в этом случае не нужно. Этот вариант крыши, имеющей два ската, можно представить как комплекс, состоящий из двух односкатных конструкций, которые примыкают друг к другу.

Способ второй

При устройстве крыши, имеющей два ската, чаще всего используют этот способ. Он подразумевает выполнение нижней части стропила на ползуне. Верх стропильной ноги при этом закрепляют с помощью болтов или гвоздей. Стропильные ноги упирают в прогон или между собой. Связывание их проводят деревянными прибоинами или зубчатыми металлическими пластинами.

Второй способ монтажа

Важно правильно закрепить нижнюю часть стропильной ноги к мауэрлату. Чтобы обеспечить их проектное положение, при креплении по обе стороны боковых поверхностей вбивают под углом гвозди

Можно использовать вариант, где сверху вбивается один длинный гвоздь или устанавливается гибкая пластина из стали. Можно заменить их на уголки из стали, но для этого варианта необходимо зафиксировать стропильную ногу уголками с обеих сторон. Гвозди при этом не вбивают. Чтобы обеспечить защиту от ветрового опрокидывания крыши, используют дополнительное крепление элементов стропильной конструкции с помощью гибких проволочных скруток. Такое крепление не будет препятствовать основной работе в качестве ползуна.

Способ третий

Его отличие от предыдущих в том, что происходит жёсткое крепление конькового узла. Но он схож со вторым тем, что при креплении нижней части стропильной ноги используют ползунок.

Это конструкция плоха тем, что может спровоцировать разрушение узла конька, вызывая в нем сильный изгибающий момент. Но за пределами конька прогиб стропил минимальный. Здесь необходимо рассчитывать максимальный изгибающий момент конькового узла. Но так как самостоятельный такой расчёт может вызвать сложности, рекомендуют использовать формулы, предназначенные для расчёта балок, имеющих две опоры (однопролётные). Можно добиться определённого запаса прочности при устройстве узлового соединения, имеющего жёсткое защемление стропил в верхней части.

Скользящие стропила

6 типов ломаных мансардных крыш

В загородном домостроении для обустройства мансарды используется несколько вариантов ломаных систем, в число которых входит:

Односкатная. Имеет вид наклонной плоскости, опирающейся на разновысотные стены. Чтобы реализовать такую кровлю, понадобится самая простая стропильная система, хотя на жилых постройках ее увидишь не часто. Внешне такой дом выглядит нестандартно, в большей (высокой) стене мансардного этажа нередко обустраивается панорамное окно.

Дом с гаражом и мансардой под односкатной кровлейИсточник yellowhome.ru

Двускатная. Классика частного строительства, характерная для построек прямоугольной формы. Имеет множество решений при вертикальных фронтонах и разном расположении конька. Конек может размещаться над серединой здания (симметричная конструкция) или смещен относительно центра (тогда крыша имеет асимметричный вид). Из-за наклона скатов пространство под крышей используется нерационально: невозможно устроить высокие потолки, а значительная часть площади теряется в мертвых зонах. Поднять потолок можно, только увеличив угол скатов и высоту конька; но такое решение небезопасно в регионах с сильными ветрами.

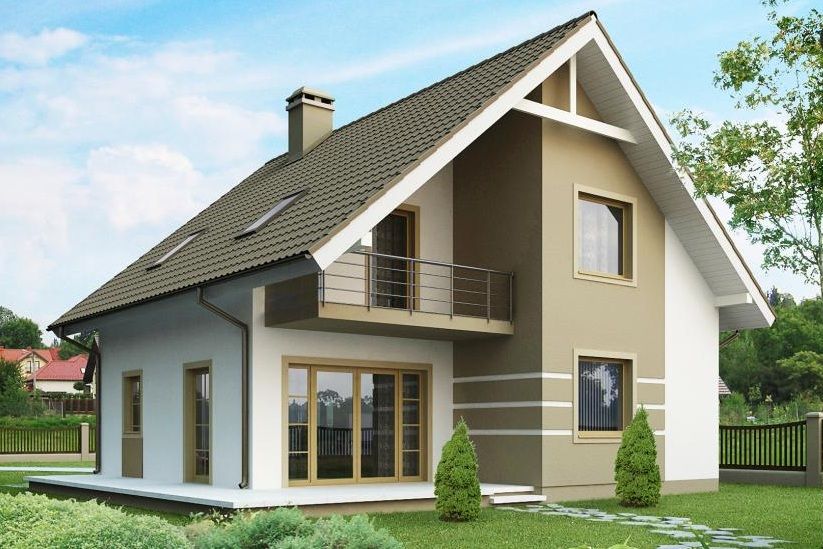

Мансарда под двускатной крышейИсточник mydomplus.ru

  • Разновидность двускатной мансардной крыши — полуторный этаж. Стены поднимаются до заданного уровня, на них устанавливается кровельная конструкция с двумя скатами. Постройка получила название «в полтора этажа».
  • Ломаная. Каждый скат состоит из двух частей с изменением уклона. Проекты домов с ломаной крышей позволяют ощутимо расширить полезную площадь (пространство мансарды меньше площади первого этажа примерно на 15%).

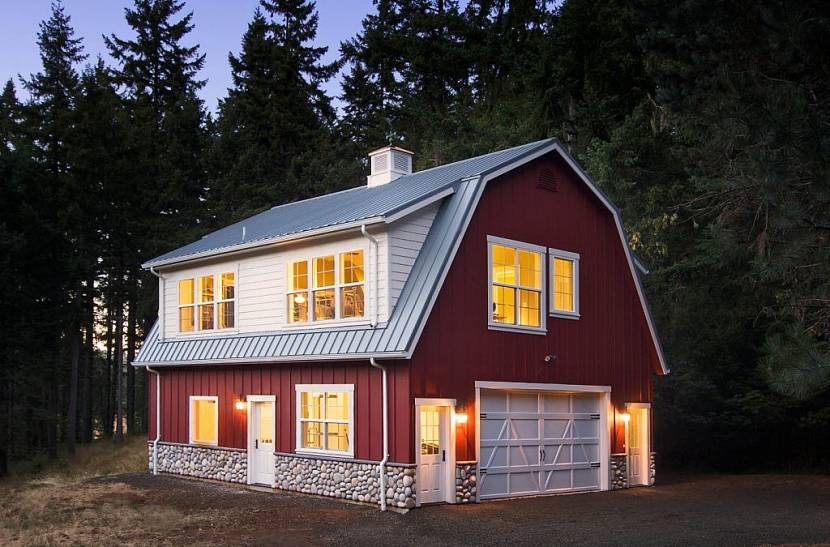

Проект дома с ломаной мансардной крышейИсточник houzz.com

  • Трёхскатная. Несимметричная конструкция, которую можно встретить на пристраиваемых зданиях. Место фронтона занимает третий ломаный скат.
  • Четырёхскатная (вальмовая). Место фронтонов занимают ломаные скаты. Технически это наиболее сложная конструкция, которая нуждается в точном расчете. Преимуществом считается устойчивость к ветровой и снеговой нагрузке, внешняя привлекательность и минимальная нагрузка на фундамент. Недостатки: уменьшенная полезная площадь (нередко выпрямиться во весь рост удается только в центре мансарды), увеличенные расходы на организацию кровельного пирога.

Обрешетка и кровельный порог

Внешний вид ломаной крыши зависит от конструктивных особенностей каркасной основы. После монтажа стропильной системы поэтапно укладываются все пласты кровельного пирога. Все деревянная конструкция основы и низ кровли обшивается материалом с пароизоляционными свойствами. На стыках материал скрепляется с помощью скотча.

После этого устилается утеплитель. Для обеспечения вентиляции делают отверстия – продушины между теплоизоляцией и кровлей. Хорошее проветривание поможет избежать скопления конденсата. Утеплительные материалы должны быть влагоустойчивыми и огнестойкими. Часто используют для этого пенопоулеритан или ячеистое пеностекло. На слой утеплителя выкладывается гидроизоляционная прослойка.


Монтаж металлочерепицы на обрешетку кровли

Монтаж обрешетки выполняется из одного размера досок или листов фанеры.Для ломаных конструкций крыш рекомендуется установка сплошной основы с зазором в 1 сантиметр. Такое сооружение придает жесткости и прочности всей конструкции. Правильный монтаж основания обеспечивает ровную и надежную укладку кровельного покрытия.

Ломаная крыша придает особенный архитектурный облик зданию. Чем сложней форма кровли, тем больше усилий требуется для ее сооружения. Надежность такой конструкции зависит от правильно спроектированной и выстроенной каркасной основы. Для того чтобы смонтировать крышу ломаного типа самостоятельно следует точно знать поэтапную технологию ее установки.

Виды мансардных крыш

Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

Комбинированная крыша

При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.

Таблица. Основные типы мансард.

Тип Описание

Одноуровневая при кровле с двумя скатами

В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы.

Одноуровневая при кровле ломаной

В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее.

Одноуровневая с консолями выносными

Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка.

Двухуровневая со смешанным типом опирания

Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру.

Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

Фото мансардной крыши

Дополнительная информация о результатах расчётов

Угол наклона боковых стропил

Угол, под которым наклонены боковые стропила к плоскости потолка. Он, как правило, более крутой. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, можно ли возвести крышу под данным углом из выбранного кровельного материала.

Угол наклона коньковых стропил

Угол, под которым наклонены коньковые (висячие) стропила к плоскости пола мансарды. Этот угол, как правило, более покатый. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, возможно ли возвести крышу под указанным углом из выбранного кровельного материала.

Площадь поверхности крыши

Площадь всей поверхности кровли включая свесы. Чтобы определить площадь одного ската, достаточно указанное значение разделить на два.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала для всей площади крыши. Указано количество в рулонах, исходя из стандартного размера рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузки на боковую и коньковую стропильную систему

Данные значения показывают максимально возможные нагрузки на данную кровлю. В расчетах участвует как общая масса кровельного пирога, так и сумма ветровых и снеговых нагрузок выбранного региона.

Минимальное сечение стропил / Вес стропил / Объем бруса

В первой колонке указаны допустимые сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород

Во внимание берется вес, заданные параметры конструкции, возможные нагрузки на кровлю. Калькулятор рассчитывает суммарные нагрузки, которые могут воздействовать на конструкцию, и подбирает оптимальные варианты сечений стропил

Вторая колонка содержит информацию о весе стропил с указанным сечением

Здесь указан общий вес стропил для рассчитываемой крыши. Третья колонка отображает суммарный объем стропил в кубических метрах. Используйте данные значения для расчета стоимости пиломатериалов.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Строительство мансарды с ломаной кровлей ↑

Несмотря на то, что устройство стропильной системы мансарды предполагает использование габаритных и тяжелых элементов конструкции, осуществить монтажные работы вполне способны даже два человека. Объясняется это тем, что конструкция кровли имеет модульный принцип сборки, который позволяет собирать и объединять разные ее элементы непосредственно на поверхности земли, и только потом осуществлять их подъем на высоту и крепление.
Мансарда с ломаной кровлей собирается по висячей схеме установки, с упором стропильных ног на стены постройки, а также вертикальные стойки, смонтированные на затяжки перекрытия.

Алгоритм подборки и укладки элементов следующий:

  1. Заподлицо с внутренней кромкой стен укладывается мауэрлат, который фиксируют шпильками. В деревянном доме его монтируют на венец сруба, и фиксируют деревянными нагелями.
  2. Мауэрлат перекрывают балками затяжки (сечение 100×200 мм). Крепеж обеспечивают скобами со стальной проволоки 6 мм.
  3. Стены мансарды формируют за счет установленных вертикальных опор, для которых берут балку 150×150 мм. Монтаж осуществляют с упором на брус перекрытия, и скрепляют стальными уголками.
  4. На установленные опоры укладывают прогоны, и соединяют затяжками. Для прогона необходим брус 150×150 мм (100×100), затяжки изготавливают из такого же материала.
  5. Следующим шагом монтируют наклонные стропила в нижней части, изготовленные из доски сечением минимум 50×100 мм. Пятой ноги упирают в мауэрлат с дальнейшей фиксацией. К прогонам соединяют способом врубки, с гвоздями или скобами.
  6. После, совершают сборку висячих стропил верхней части мансарды. Две крайние фермы, со сторон фронтонов упирают на подкосы с той же доски 50×100 мм. Верхние стропила стыкуются под углом с подрезкой их пятки.

Преимущества и особенности мансардных крыш

Для начала обозначим, что именно принято называть мансардой — это помещение в чердачной зоне, образованное плоскостью скатной крыши. Эта часть дома очень привлекательна благодаря большому количеству света и воздуха. Более того, мансарда придает постройке законченный и благородный вид.

Проект дома с мансардой — максимально выгодный и экономный. Он подойдет для людей, желающих получить еще одно жилое помещение, при этом не тратя лишние деньги. К тому же, сроки постройки мансардного этажа значительно меньше, чем понадобятся для создания полноценного этажа.

Дом с мансардной крышей

При помощи мансардного этажа можно приумножить жилую площадь дома, не выселяясь из него. Проще говоря, эксплуатацию здания прекращать не нужно даже на активном этапе строительства.

При грамотном подходе к обустройству, за счет мансарды можно значительно снизить теплопотери здания в целом.

Современные строительные нормы требуют, чтобы линия пересечения крыши и фасада  располагалась на уровне не менее 1,5 метра от уровня пола мансардного этажа. Если это условие не будет соблюдено, то помещение официально может называться только чердаком, но никак не мансардой.

Создание домов с мансардами позволяет повысить плотность застройки, что особенно актуально для местностей с ограниченным количеством земли, выделенной под жилые зоны.
