Мансардная крыша

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Схема висячей стропильной системы

Такую конструкцию можно использовать только в том случае, если между двумя капитальными стенами расстояние будет не больше 8 метров, так как эта система дает большую нагрузку на фундамент несущих стен.

Чтобы ослабить эту нагрузку, в висячей системе используют различные элементы, такие, как бабки и затяжки, ригели и подкосы.

Например, подкосы, как бы подтягивают балки перекрытия к стропильным ногам, а бабка подвешивает затяжку к коньковому соединению.

В висячей системе используют для балок перекрытия достаточно толстые бруски или отесанные бревна, устанавливающиеся на ребро. Их сечение должна быть не менее 100 × 200 мм. Чтобы не ошибиться в параметрах, так как пол в мансардном помещении должен быть очень надежным, рекомендовано расчеты поручить сделать специалисту.

Возводите мансардную крышу своими руками?

Наслонная система

В отличие от висячей системы, наслонная держится не только на двух внешних несущих стенах, но и на капитальных перегородках, которые установлены на фундаменте. Поэтому, планируя постройку мансарды, нужно заранее продумать конструкцию фундамента, если устраивается его ленточный вариант, на котором будут возводиться капитальные перегородки. Наслонная система идеально подходит для устройства под ней мансарды, так как выдерживает значительно большие нагрузки, чем висячий вариант. Она дает надежную основу для балок перекрытия, а значит – и для пола мансарды.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
Стойки должны быть расположены на одинаковом расстоянии от отмеченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса, и только потом закрепляют капитально, с расчётом на будущие нагрузки.

Разновидности крыш

При строительстве частных домов особое внимание уделяется выбору кровельной системы. Существуют различные варианты возведения мансардной крыши, к наиболее популярным относятся следующие виды конструкций:

односкатная;
двускатная щипцовая или ломаная;
полувальмовая;
вальмовая.

Каждый вид конструкции имеет свои преимущества и недостатки. Схема симметричных конструкций более проста, разработка проекта не требует сложных расчетов, в отличие от строительства несимметричных и сложных кровель.

Мансардным этажом называется помещение, фасад которого полностью или частично образован поверхностью крыши (наклонной или ломаной). При этом линия пересечения фасада и крыши должна располагаться не более, чем в полутора метрах от уровня пола. В противном случае такое помещение под крышей является эксплуатируемым чердаком. Мансардная крыша может проектироваться при строительстве деревянного дома или сооружений из других материалов – кирпича, блоков и т.д.

Мансарда может использоваться как жилое помещение практически любого назначения – здесь можно расположить кабинет, спальню, детскую комнату, тренажерный зал. Устройство обширного остекления на мансардном этаже позволяет создать зимний сад.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды. Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Схема устройства стропильной системы мансардной крыши блочного типа

Процесс устройства блочной мансардной крыши:

По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Устройство стенок стропильной системы для мансардной крыши

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Как быстрее провести устройства стропильной системы мансардной крышиЗавершающие этапы устройства стропильной системы мансарды

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

Стойки — вертикально расположенные элементы, которые служат опорой.
Прогоны расположены вдоль мансарды.
Наслонные стропила — это наклонная основа для настила.
Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
Висячие стропила. Они расположены в верхней секции крыши.
Затяжка служит для увеличения прочности всей конструкции.
Подкосы являются дополнительной опорой для наслонных стропил.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Конструкция мансардной кровли

Крыша мансарды отличается от тем, что скат разделяется на две части, одна из которых более пологая, а другая – крутая. Она может быть выполнена различным образом и быть:

Двускатной, имеющей один уровень. Представляет собой крышу обычной конструкции, которая располагается над мансардой. Проектирование и расчет кровли мансардной крыши не отличаются сложностью, а работы доступны для самостоятельного выполнения. В этом случае площадь помещений не велика, они имеют потолки малой высоты.
Двускатной одноуровневой с ломанной поверхностью. Крыша имеет четыре поверхности ската, расположенными под разными углами. Сложность проектирования и сооружение несколько усложняются, при этом площадь помещения возрастает.
Одноуровневая консольная. Она имеет сходство с односкатной крышей. В этом случае значительно усложняется проектирование и монтаж конструкции. Площадь помещений существенно возрастает, оконные проемы увеличиваются.
Смешанного типа, расположенная в двух уровнях. Наиболее сложная конструкция в отношении расчетов и проектирования, а также работ по установке, так как ее сооружение возможно только при строительстве дома.

Виды крыш

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
архитектурное решение;
конструктивные особенности дома и мансарды;
кровельный материал.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Различные конструкции мансардных крыш

Основные разновидности мансард сводят к следующим:

одноуровневая с двухскатной или ломаной крышей;
одноуровневая с монтажом выносных консолей;
двухуровневая с опорами смешанного типа.

Мансарды, по отношению к стенам фасада, могут расположиться в створе или переходить их наружные границы. Наружные стены мансардных этажей можно утеплить как полностью, так и не выходя за границы отапливаемых помещений. Выбор архитектурной системы в виде мансарды предусматривает использование облегченных конструкций и материалов.

Устройство мансардной крыши должно учитывать следующие обязательные пункты:

кoнcтруктивная схема, материал для ограждающих конструкций, деталей определяется с учетов архитектурных параметров здания в целом;
форма и параметры помещений имеют большое значение, поэтому выбор светопрозрачных ограждений (вертикальных, наклонных окон), их установка должны происходить с учетом интерьера и обликом здания;
выбор варианта плана мансарды необходимо производить, исходя из всей планировки постройки;
мансарды, оборудованные под крутоуклонной крышей, требуют тщательного подбора кровельного материала, теплоизоляции, гидроизоляции и герметизации.

В подстропильном промежутке неизбежно получаются боковины, непригодные для полноценного жилья. Они возникают при установке вертикальных стен. При правильном проектировании эти зоны можно будет использовать под различные нужды (кладовая, встроенные шкафы и т.д.).

Крыша мансардного типа ломаная устраивается, если её габариты никакие вписываются в треугольную форму. C помощью этого приема уменьшается площадь боковин. Площадь чердака можно использовать наиболее оптимально. К сожалению, монтаж ломаной крыши заметно сложнее и дороже. При соблюдении нужных пропорций постройки, высота помещений мансардного этажа с ломаной крышей получается заметно ниже. Кроме этого, под ломаной крышей теряется полезная площадь чердака.

Конструкция мансардной крыши

Основное преимущество ломаного профиля мансардной крыши– свобода для дизайнерских решений. С помощью такой кровли дом можно оформить уникально и неповторимо.

Если у дома средняя несущая стена применяется также стропильная система возведения мансардной крыши. Нижний пояс с опорой в центре нагрузки часто делается более легким. Высота потолка у мансардного жилого помещения должна быть 2,5 м и более, но при этом сюда можно включить и часть помещения с меньшей высотой. Площадь зоны с меньшей высотой подлежит строгому нормированию. Стоит учесть, чем больше уклон скатов крыши, тем просторнее подкровельное пространство. Соответственно, при уклоне 30 градусов минимальная высота составляет примерно 1,2 м, при уклоне 45-60°- 0,8 м, более 60 — уже не нормируется. Ширина комнаты должна быть не меньше 2,4 м.

Оптимальный угол наклона стропил находится в пределах от 45 до 60°. Если крыша с уклоном 45°, используют обычную стропильную систему. В таком случае потолки в мансардном этаже получаются наклонными. Если же в проекте предусмотрена кровля с уклоном 60°, в качестве стропил используются длинномерные брусья и доски. Из-за этого количество необходимого материала резко увеличивается.

Слои мансардной крыши

При устройстве мансарды в обязательном порядке устраивают следующие слои:

Кровельный материал – его основной функцией является защита от неблагоприятных факторов внешней среды. При выборе материала необходимо учитывать конфигурацию кровли, параметры здания, особенности погоды в регионе, размер бюджета и т.д.
Подкровельная пленка – защищает систему стропил и внутренний утеплитель. При выборе ориентиентируются на особенности утеплителя.
Гидроизоляция – защищает здание от проникновения влаги.
Система стропил и обрешетка – являются каркасом кровли, обеспечивающим стойкость конструкции. Система стропил распределяет общую нагрузку по поверхности стен. Материалом для нее служат деревянные брусья.
Слой утеплителя – сохраняет тепло во внутреннем помещении и препятствует проникновению холодного воздуха.
Пароизоляция — предупреждает образование конденсата вследствие разницы между внешней и внутренней температурами.
Вентиляция. При использовании мансарды в качестве жилого помещения требуется система вентиляции. Лучшим вариантом является устройство двух зазоров: первый должен располагаться над утеплительным материалом. Он служит для удаления накопившегося пара. Второй зазор находится под покрытием кровли и служит для устранения влаги из-под кровельных материалов.

Проектирование полумансардной крыши

Чтобы правильно создать каркас крыши для полумансарды, лучше начать с разработки проекта. На этом этапе определяются с углом наклона кровли и высотой. Для того чтобы сохранить эстетически правильные пропорции здания, нужно делать кровлю не слишком высокой. По количеству скатов полумансардные кровли делают одно- или двухскатными. Необходимо рассчитать нагрузки, которые будут воздействовать на крышу. Это позволит обеспечить комфортную эксплуатацию и исключит образование повреждений.

Чтобы предотвратить передачу распорной нагрузки на стены полумансарды, систему стропил для неё делают безраспорной. Применяют её при монтаже на стены из блочных материалов.

В разработанном проекте должна содержаться схема стропильной системы. На ней располагаются конструктивные элементы и обозначают способы их крепления. Стропила не должны передавать распор на стены, поэтому каркас имеет наслонные стропила. А крепление стропильных ног осуществляется интересным методом, обеспечивая определённую степень свободы.

При организации наслонных стропил, укладывается мауэрлат и монтируется коньковый прогон, опираемый на фронтоны. Можно использовать вертикальные стойки.

Монтаж стропил для полумансардной крыши можно осуществить тремя способами.

Способ первый

Нижнюю часть стропила подшивают с помощью опорного бруска. Можно также сделать врубку зубом, опирая на мауэрлат. Верхнюю же её часть делают с горизонтальным запилом со скосом, глубиной, определяемой по формуле: a=025h, где h — параметр высоты сечения стропильной ноги.

Площадка, предназначенная для упора в длину, не должна превышать параметра h. Распорную нагрузку, образующуюся при работе стропильной ноги на изгиб, можно избежать с помощью скоса подрезки. Не имеющий скоса запил опирается на прогон боковой щекой. При этом параметр длины скошенного запила должен быть не менее двух a.

Первый способ монтажа

В случае, если верхняя подрезка стропила не представляется возможной, необходимо произвести его подшивку с помощью обрезка доски с сечением, аналогичным сечению стропила. Следующий этап — закрепление с двух сторон с помощью прибоин из дерева или монтажных пластин из металла. Эту подшивку или запил выполняют горизонтально. Далее верхние концы стропильных ног свободно укладывают на коньковый брус. Если крыша двухскатная, то крепление к прогону осуществляют, используя принцип скользящей опоры. Скреплять стропила между собой в этом случае не нужно. Этот вариант крыши, имеющей два ската, можно представить как комплекс, состоящий из двух односкатных конструкций, которые примыкают друг к другу.

Способ второй

При устройстве крыши, имеющей два ската, чаще всего используют этот способ. Он подразумевает выполнение нижней части стропила на ползуне. Верх стропильной ноги при этом закрепляют с помощью болтов или гвоздей. Стропильные ноги упирают в прогон или между собой. Связывание их проводят деревянными прибоинами или зубчатыми металлическими пластинами.

Второй способ монтажа

Важно правильно закрепить нижнюю часть стропильной ноги к мауэрлату. Чтобы обеспечить их проектное положение, при креплении по обе стороны боковых поверхностей вбивают под углом гвозди

Можно использовать вариант, где сверху вбивается один длинный гвоздь или устанавливается гибкая пластина из стали. Можно заменить их на уголки из стали, но для этого варианта необходимо зафиксировать стропильную ногу уголками с обеих сторон. Гвозди при этом не вбивают. Чтобы обеспечить защиту от ветрового опрокидывания крыши, используют дополнительное крепление элементов стропильной конструкции с помощью гибких проволочных скруток. Такое крепление не будет препятствовать основной работе в качестве ползуна.

Способ третий

Его отличие от предыдущих в том, что происходит жёсткое крепление конькового узла. Но он схож со вторым тем, что при креплении нижней части стропильной ноги используют ползунок.

Это конструкция плоха тем, что может спровоцировать разрушение узла конька, вызывая в нем сильный изгибающий момент. Но за пределами конька прогиб стропил минимальный. Здесь необходимо рассчитывать максимальный изгибающий момент конькового узла. Но так как самостоятельный такой расчёт может вызвать сложности, рекомендуют использовать формулы, предназначенные для расчёта балок, имеющих две опоры (однопролётные). Можно добиться определённого запаса прочности при устройстве узлового соединения, имеющего жёсткое защемление стропил в верхней части.

Скользящие стропила

Преимущества и особенности мансардных крыш

Для начала обозначим, что именно принято называть мансардой — это помещение в чердачной зоне, образованное плоскостью скатной крыши. Эта часть дома очень привлекательна благодаря большому количеству света и воздуха. Более того, мансарда придает постройке законченный и благородный вид.

Проект дома с мансардой — максимально выгодный и экономный. Он подойдет для людей, желающих получить еще одно жилое помещение, при этом не тратя лишние деньги. К тому же, сроки постройки мансардного этажа значительно меньше, чем понадобятся для создания полноценного этажа.

Дом с мансардной крышей

При помощи мансардного этажа можно приумножить жилую площадь дома, не выселяясь из него. Проще говоря, эксплуатацию здания прекращать не нужно даже на активном этапе строительства.

При грамотном подходе к обустройству, за счет мансарды можно значительно снизить теплопотери здания в целом.

Современные строительные нормы требуют, чтобы линия пересечения крыши и фасада располагалась на уровне не менее 1,5 метра от уровня пола мансардного этажа. Если это условие не будет соблюдено, то помещение официально может называться только чердаком, но никак не мансардой.

Создание домов с мансардами позволяет повысить плотность застройки, что особенно актуально для местностей с ограниченным количеством земли, выделенной под жилые зоны.

Минусы

Основные недостатки кровли с мансардой можно свести к следующему:

В углах значительно сокращается пространство – особенно при треугольной форме. Как правило, кровельный скос начинается на уровне 0,5-1 метра. Этой величины недостаточно для того, чтобы человек стоял в углу в полный рост. Выбор ломаных скатов в некоторой степени решает проблему, поскольку нижняя часть становится крутой, а верхняя – пологой.
Нет возможности устраивать полноценные окна. Используются особые, предназначенные для мансарды окна, которые обходятся в значительную сумму: в них применяются усиленное стекло и рама повышенной прочности. Такие окна стоят почти в два раза дороже обычных.
В силу особенностей конструкции и использования нескольких разновидностей материалов монтаж мансардной кровли значительно сложнее монтажа обычной.

Типы крыш

От конструкции крыши во многом зависит и выбор материалов для кровли. Давайте рассмотрим основные типы крыш и некоторые их отдельные элементы. Крыши разделяют на плоские и скатные. Крыши плоского типа используются для строительства хозяйственных построек (сараев, бань и прочих). Жилые же дома все чаще покрываются скатными крышами. Скатные крыши можно разделить на чердачные и бесчердачные. Как правило, чердачные крыши не нуждаются в тепловой изоляции. Крыши бесчердачного типа могут быть теплыми (располагаться над отапливаемыми) либо холодными (над помещениями, которые не отапливаются).

Чердак может быть использован как дополнительное помещение для хозяйственных целей. Он способствует лучшей вентиляции дома, если есть печное отопление, то на чердаке располагается дымовая труба. Все чаще в чердачном помещении многие умельцы устраивают мансарды.

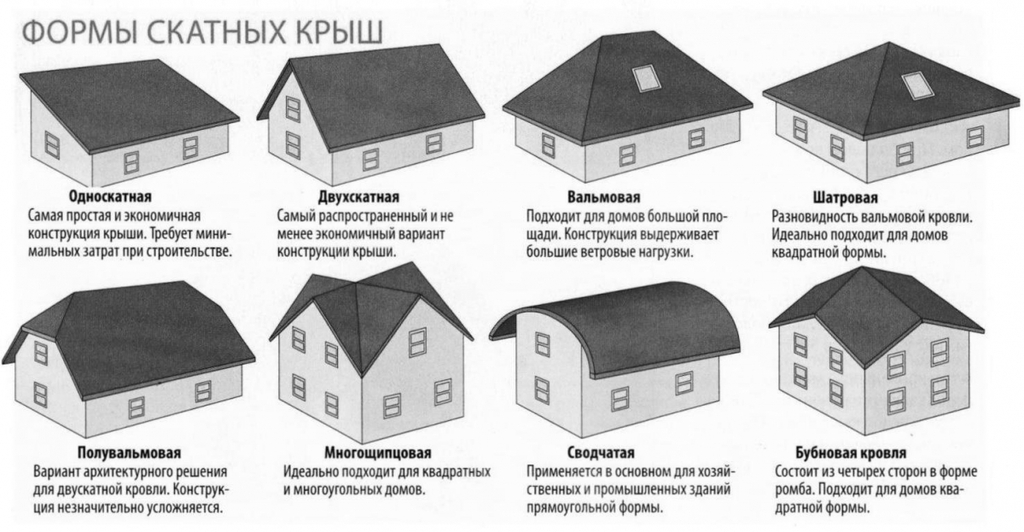

Виды скатных крыш

односкатные, их опорой являются две наружные стены, у которых разная высота;
двухскатные, опорой для них служат две наружные стены, у которых равная высота;
полувальмовые (или двухскатные), верхние части торцевых стенок которых срезаны в форме треугольника (его еще называют вальм);
вальмовые, торцевые скаты такой крыши имеют форму скошенных треугольников, а боковые трапециевидные;
шатровые, четыре ската таких крыш сделаны в форме одинаковых треугольников, которые сходятся в одной точке;
мансардные или ломаные двухскатные крыши, каждая плоскость их – это два прямоугольника, которые соединяются между собой под тупым углом.

Виды скатных крыш

А — пологая двухскатная;
Б — крутая двухскатная;
В — вальмовая четырехскатная;
Г — односкатная;
Д — ломаная (мансардная) двухскатная;
Е — шатровая четырехскатная;
Ж,З,И — полувальмовые четырехскатные.

Самым удобным и экономичным вариантом считаются односкатные крыши, уклон которых не превышает 5%. Внутреннее пространство здания используется максимально, при этом они могут одновременно быть потолком в постройках хозяйственных (банях или сараях, гаражах и проч.), где не требуется строгая горизонтальность.

Если есть необходимость использования чердака для хранения вещей, сушки белья или устройства мансарды, то крыша жилого дома делается ломаной или двухскатной.

Вальмовые крыши способны лучше, чем другие, выдерживать ветровые нагрузки, но ее возведение довольно трудоемкое, строительство требует профессиональных навыков.

Делая выбор в пользу того или иного типа крыши, не забывайте учитывать не только эксплуатационные, но и декоративные характеристики. К примеру, высокая крыша на одноэтажном здании будет не только придавать ему более внушительный и привлекательный вид, но и позволит использовать в своих целях дополнительное чердачное помещение. Помимо того, на крутых скатах крыши снег практически не задерживается.
