Самодельный верстак для циркулярной пилы с рубанком своими руками

Конструкция станины для пилы

Стусло для циркулярной пилы.

Прежде чем продумать конструкцию будущего станка, необходимо рассчитать нагрузку, которая будет приходиться на него. Потому что главное в подобной станине — это устойчивость и надежность. Для мощных промышленных пил основанием служит усиленная стальная сварная конструкция. Но для домашней мастерской такой агрегат не нужен.Если вы только собираетесь собрать собственный деревообрабатывающий станок, то вам стоит учесть основные параметры самого инструмента. Ведь пилы бывают разными, а, соответственно, разной должна быть и конструкция стола.

Прежде всего, необходимо учесть мощность инструмента. Обычно для домашней мастерской выбирают агрегат, чьи параметры не превышают значения в 800 Вт. Но, например, при строительстве дома или дачи распиливать приходится достаточно большой объем древесины. При этом и мощность циркулярной пилы должна быть больше. Но специалисты не рекомендуют приобретать пилы, чьи характеристики выше, чем 1200 Вт. Установка такого инструмента в частной мастерской ничем не оправдана. А работа на нем только увеличит расходы на электроэнергию.

Помните: чем выше производительность вашего станка, тем устойчивее должно быть основание для него. Для профессиональных циркулярных пил обычно монтируют основание, собранное из металлического профиля. Иногда такие станины даже вмуровывают в пол. Потому что вибрация станка может привести к возникновению опасных для жизни и здоровья ситуаций.

Нюансы, которые необходимо учесть

Конструкция циркулярной пилы.

2-ой параметр для выбора пилы — это глубина предполагаемого пропила. От него зависит толщина пиломатериала, обрабатываемого на вашем станке. Этот параметр профессиональных и полупрофессиональных модели колеблется от 4 до 7 см. Для распиливания досок и даже достаточно толстой фанеры этого хватит. Но вот бревна обрабатывать на таком станке будет уже неудобно.Кроме того, стоит учитывать, что данная характеристика у пилы, своими руками встроенной в станину, уменьшается. Глубина пропила становится меньше примерно на 1 см. Но этот можно изменить, если предусмотреть в конструкции стола возможность поднимать или опускать диск.

При выборе инструмента необходимо учитывать частоту его вращения. Если циркулярная пила нужна вам для заготовки строительного материала, то этот параметр может быть ниже. Когда нужен ровный и чистый срез, частота вращения должна быть достаточно высокой. Это необходимо, например, для изготовления мебели. Но и в такой ситуации есть свои нюансы. Для обработки пластиковых материалов такая пила не подойдет. Из-за слишком высоких оборотов инструмента диск нагревается, а пластик — плавится. Поэтому стоит выбрать агрегат, чья частота вращения не превышает 4000 об/мин., в таком случае стол для циркулярной пилы можно собрать из дерева. Вибрация у подобного станка незначительная и дополнительное усиление станины не требуется.

Последнее, что нужно предусмотреть при самостоятельном изготовлении деревообрабатывающего станка, это месторасположение кнопок и других элементов управления. При сборке циркулярной пилы своими руками помните, что доступ к управлению должен быть безопасным. Особенно актуально это правило в том случае, если инструмент устанавливается снизу столешницы. В таком случае панель с выключателями разумнее установить с внешней стороны станка. Или предусмотреть поднимающуюся столешницу. Такая конструкция поможет и в обслуживании агрегата.После того как вы учли все мелочи и нюансы, можно приступать непосредственно к изготовлению стола.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

основа, толщина которой не меньше 22 см;
брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
столярный клей;
крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
металлические уголки в количестве 10 штук;
саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

направляющие брусья;
фанеру;
пропил;
бортики для надежного упора;
планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

фанера 15−20 миллиметров;
брус 50×50;
доска;
выключатель;
наружная розетка;
отрезок кабеля;
клей ПВА;
лак;
саморезы.

Приборы:

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Торцовка из болгарки

торцовочная пила из болгарки

Технические характеристики торцовки с протяжкой, собранной своими руками:

обороты диска — 4500;
длина пропила — 350 мм (намного выше, чем у заводского инструмента среднего класса).

Инструмент можно снять со стола и использовать болгарку по обычному назначению.

Поворотное устройство инструмента устанавливается на ось поворота автомобильного колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится найти больше — подойдет).
На наружную сторону подшипника сваркой крепим ушки для фиксации на основании. Фиксируется он посредством винтов М6.
Для предохранения от стружки обойма прикрывается коробом.
Протяжку делаем из амортизаторов от грузовика (подойдут сломанные). Из них выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сеткой от пыли и стружки.
Чтобы при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который слегка уменьшает оборотистость.
Последний этап работ — изготовление защиты для диска.

очень шумно работает;
для регулировки точности пропилов дерева используют обрезки брусков, после чего тяга фиксируется жестко и можно работать начисто.

Направляющая шина

Для разрезов крупногабаритных и длинномерных листовых пиломатериалов на столе будет полезна длинная направляющая шина для циркулярной пилы, сделанная своими руками.

Основой в данном случае является (8–10 мм) фанерная полоса длиной, превышающей габариты раскраиваемого листа. Сама шина может быть деревянной (брусок толщиной 15–20 мм) или металлической из профиля П-образного сечения. Шина крепится на основу клеем или шурупами. С одной стороны от нее должен оставаться узкий край основы, достаточный для крепления к листу струбцинами. С другой стороны проводится первый разрез пилой по основе. После этого край основы будет точно совпадать с местом прохода диска циркулярки. При работе его совмещают с разметкой на листе, закрепляют упор и проводят пиление листа.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

Шаги	Описание
1	Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2	В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3	Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4	Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5	После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6	Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7	Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8	Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9	Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию

При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость

Конструкция должна быть устойчивой, без расшатывания

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

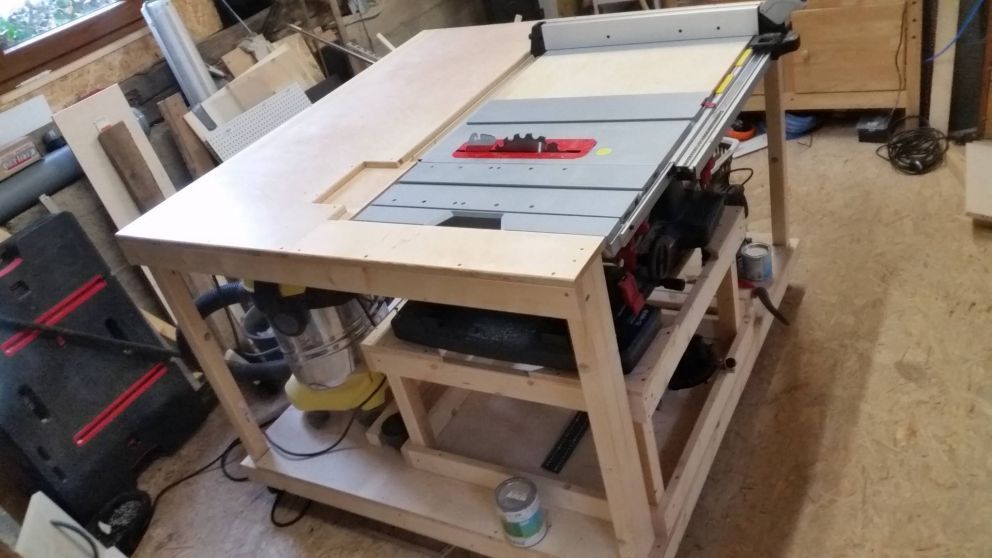

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Стол для циркулярной пилы своими руками: чертежи и пошаговая инструкция

После того, как определены и вычерчены основные детали и узлы конструкции, можно приступать к заготовке материалов и подготовке инструмента, необходимого для работы.

К столу можно крепить практически любые модели циркулярных пил, кроме оснащенных слишком малыми дисками, так как они проседают по глубине и плохо справляются с резкой широких досок.

Материалы и инструменты для работы

Для сборки стола и крепления механизма дисковой пилы потребуются следующие инструменты:

мягкий карандаш или тонкий маркер, нужный для разметки;
измерительные приборы в виде рулетки, линейки и уголка;
лобзик или ножовка для нарезки деталей из дерева;
шлифовальная машинка с запасом наждачной бумаги;
шуруповерт с дрелью и молоток;
рубанок, который пригодится при сборке столешницы из нестандартной доски.

Стол можно изготовить из фанеры, брусков, досок, толщиной не менее 21 мм, или ЛДСП, а в качестве покрытия подойдут стальные или алюминиевые листы.

После сборки деревянной конструкции, ее стоит обработать антисептическими препаратами, которые защитят материал от влажности и других вредных воздействий.

Из соединительных деталей потребуются: шурупы, болты с гайками, металлические уголки, в количестве около 10 штук. Для прочности соединений можно использовать столярный клей.

Из элементов оборудования надо заготовить механизм циркулярной плиты и электрический выключатель с коробкой.

Установка циркулярной пилы в стол

Распиленный по длине брусок идет на сборку каркаса рабочего стола. Между собой элементы соединяются с помощью столярного клея, который должен высохнуть под давлением струбцин.

Затем ножки и каркас столешницы дополнительно соединяют саморезами и металлическими уголками, которые придадут изделию прочность и устойчивость.

Верх столешницы собирается из фанеры или досок, которые крепятся на корпус из брусков. Перед этим отмечают размер отверстия для диска циркулярной пилы и вырезают его лобзиком. При необходимости, выровненную поверхность стола покрывают листовым металлом.

Крепление механизма пилы к столешнице производят снизу, с внутренней части, предварительно просверлив отверстия для болтов.

Чтобы работающая дисковая пила была правильно закреплена на столе, необходимо использовать специальные лемешные винты, которые отличаются потайными шляпками. Это надо для получения гладкой поверхности в рабочей зоне, где болты должны быть погруженными в подошву основания механизма и не выпирать из нее.

Перед окончательным прикручиванием дисковой пилы важно правильно отрегулировать ее наклон, иначе результат работы не будет достаточно точным. Выравнивание производится с помощью небольших брусочков, подложенных под сторону нижнего перекоса

С боковой части стола надо закрепить коробку с выключателем, закрепленным с помощью болтов и распорок. Под столом выключатель соединяется с электрическим двигателем пилы отрезком кабеля.

При желании выполняются продольные упоры, изготовленные из 2-х досок, отрезанных по длине стола. Их углы надо закруглить и закрепить на столе с помощью мебельных рельс, чтобы менять габаритные размеры материала.

Токарный станок по дереву – воплощаем опыт тысячелетий в домашней мастерской

Официальная история гласит, что первый токарный станок по дереву был создан в 650 г до н.э. За последние несколько тысячелетий машиностроительная промышленность прошла большой путь, и современные устройства выполняют десятки задач. Однако нас интересуют самодельные станки и аксессуары для домашней мастерской.

Токарный станок остается одним из самых востребованных механизмов. Он предназначен для придания округлых форм и узоров деревянному пустому пространству.

У большинства частей есть понятные названия. Но во время сборки мы объясним, за что отвечает тот или иной элемент. Но поскольку машинка самодельная, оставим только основные механизмы:

Электропривод;
Кровать;
Хвост и бабка;
Ассистент.

Размеры станка оставим стандартными для заводской продукции:

Длина — 800 мм;
Ширина — 400 мм;
Высота — 350 мм.

Такие габариты устройства позволяют работать с заготовками диаметром 250 мм и длиной 200 мм. Конечно, габариты не впечатляют, но это наша первая машина. Сборка начинается с изготовления станины — к ней крепятся остальные механизмы.

В качестве материала каркаса рекомендуется использовать толстостенные швеллеры: два длиной 80 см и два длиной 40 см нарезаются болгаркой, а затем с помощью сварки собираются в прямоугольную конструкцию.

Следующий элемент — электродвигатель. Самоделки советуют использовать для этих целей электродвигатели от старых стиральных машин. Такой агрегат имеет приемлемую мощность и готовое устройство управления (болты и крепеж — преимущество). Центральные монтируются на отдельной пластине и крепятся к кровати (иногда их делают съемными).

Передняя бабка: удерживает и вращает деталь. Сделать его можно самостоятельно из листового металла или толстой фанеры. Но безопаснее использовать заводской шпиндель с несколькими штифтами. В заводских машинах он подключен к силовой установке через ременную передачу. Устанавливаем уплотнительное устройство прямо на вал двигателя.

Задняя бабка: используется для поддержки и вращения детали, установленной в станке. Лучше всего для этих целей использовать металлическую головку от электродрели. В дальнейшем его используют как самостоятельный крепеж или для установки перьевого сверла. Задняя бабка крепится к тележке из углов или швеллеров, перемещаясь по станине.

На выходе у нас должно получиться что-то вроде этого:

Делаем стол для циркулярной пилы своими руками — инструкция и монтаж

Циркулярная пила – удобный и производительный инструмент для строительных работ, с высокой производительностью и маневренностью. Но при распиле больших партий пиломатериалов работать с мощной циркулярной пилой довольно тяжело. Существенно облегчить эту задачу может стол для циркулярной пилы, сделанный своими руками.

Несложный в изготовлении стол можно сделать из фанеры и досок. Ручная циркулярная пила при этом устанавливается с нижней части столешницы, а ее зубчатый диск располагается в прорези столешницы. После включения пилы диск начинает вращаться, и при подаче пиломатериала происходит его распиливание. Максимальная толщина обрабатываемого пиломатериала зависит от размера диска и мощности пилы. При выборе инструмент необходимо учесть толщину столешницы, к которой снизу закреплена пила.

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
распиловку досок размером более 200 см должны производить два человека;
работая на циркулярке, нельзя делать резких движений;
перед началом работы необходимо обязательно надеть очки и перчатки;
древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

если не выполнено направляющее приспособление;
отсутствует кожух;
нет предохранителей, задерживающих пальцы;
расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

Изготовление стусла своими руками

Размеры деталей не принципиальны. Но чем шире доска, тем будет точнее распил и возможность распиливать более широкие рейки. Ширина стусла не должна превышать половины длины полотна ножовки, иначе пилить будет неудобно.

Изготовление стусла начинается с выкройки деталей и их разметки. Посередине доски основания стусла наносится под прямым углом к боковым стенкам прямая линия. Перпендикулярную линию можно нанести, воспользовавшись специальным угольником или взяв любой лист бумаги, перегнутый дважды.

От концов этой линии на расстоянии половины ширины доски вдоль ее длины наносятся риски, которые маркером соединяются отрезками линий. В результате получились линии, расположенные под углом 45˚ и 90˚ относительно продольной стороны доски. Но главной на основании является перпендикулярная линия, относительно которой будут при установке ориентироваться боковые стенки стусла.

На обеих боковых стенках, посередине, как и на основании, наноситься сначала по одной перпендикулярной линии. От них на расстоянии половины ширины основания, у меня 5 см, наносятся еще две параллельные линии. Разметку выполняют с помощью линейки или штангенциркуля. Тут нужно постараться, нанести линии точно, так как от этого будет в конечном итоге зависеть точность распиловки материала. Надо отметить, что чем шире будет доска основания, тем выше будет точность распиловки.

Далее нужно отчертить участок каждой стенки, который будет прилегать к основанию стусла. Так как основание у меня из ДСП толщиной 18 мм, то и отчертить нужно полоску шириной 18 мм. Посередине этой полоски провести линию и на ней на равноудаленном расстоянии друг от друга наметить точки для сверления отверстий под саморезы.

Чтобы сверло в начале сверления не убегало, в намеченных точках керном делаются небольшие углубления, затем сверлятся отверстия диаметром 4 мм и если саморезы с потайной головкой, то лучше сделать зенковку, хотя это и не обязательно.

Следующий шаг, это пропилка пазов в стенках стусла. Полоску нужно зафиксировать в тисках или с помощью струбцин на столе и ножовкой по металлу пропилить по намеченным линиям. Средняя линия пропиливается под углом 90˚, а крайние под углом 45˚. Точность здесь высокая не нужна, но желательно эту работу выполнить аккуратно. Пропил должен доходить только до линии крепления стенок к основанию стусла.

Так как основание из ДСП является мягким материалом, то лучше всего для крепления стенок подойдут саморезы с редким шагом резьбы. Хотя можно использовать любые, какие есть под рукой длиной 25-50 мм.

После изготовления основания и стенок можно приступать к следующему шагу, сборке стусла. Для этого необходимо точно совместить средний пропил в стенке с перпендикулярной линией на основании стусла, шилом проколоть твердую стенку боковой грани ДСП и закрутить саморезы. В фанере лучше просверлить отверстие, диаметром, равным диаметру внутренней резьбы самореза на глубину его длины.

Сборку стусла удобно производить, закрепив его основание струбцинами на самодельном столике для ремонта. Таким образом, нижний торец боковой стенки легко выставить на одной плоскости с нижней поверхностью основания стусла.

При пробной распиловке в стусле под углом 45˚ оказалось, что полотно ножовки ходило туго, терлось о стенки пропилов. Пришлось немного проточить их плоским надфилем.

Боковые стенки стусла я делал из алюминиевого сплава, но их можно изготовить из фанеры или любого другого плотного листового материала. Чем толще будут боковые стенки, тем дольше прослужит стусло.
