Техники ровного распиливания циркулярной пилой с приспособлениями и без, а также что можно резать и как правильно пользоватья

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке

Важно рассчитать посадочные отверстия, исключить биение

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть

Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение

Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Распил досок: выбор способа распиловки и виды используемого оборудования

Очень часто при проведении различных работ в строительстве возникает потребность в проведении такой операции, как распил дерева на доски. В данном обзоре мы расскажем, каким образом можно организовать рабочий процесс в зависимости от условий и специфики той или иной операции, так как порой нужно распустить только один элемент по длине, а иногда требуется распилить целое бревно или брус.

На фото: специальное оборудование позволяет распускать доску под разными углами, но такие установки есть только у тех, кто занимается деревообработкой профессионально, так как их цена очень высока

Возможности сабельной электропилы

Данный агрегат является универсальным инструментом и к тому же, он прост в применении. Поэтому допускается работать с сабельной электропилой, не имея специальных навыков. С помощью сабельной электропилы можно выполнять следующие виды работ:

производить демонтаж старых окон и дверных коробок;

обрезать ненужные ветки на деревьях в саду;

обрезать деревянные заготовки по длине;

резать металлический профиль и трубы — благодаря гибкой оснастке, можно обрезать трубы заподлицо к стене;

резать металлические прутья и арматуру;

вырезать декоративные элементы в деревянных заготовках.

Прежде, чем приступить к работе сабельной пилой, проверьте надежность закрепления оснастки и упорного башмака. При работе данным инструментом, придерживайтесь следующих правил.

  1. Заготовка, предназначенная для распила или резания, должна быть надежно закреплена. Особенно это касается металлических заготовок.
  2. Инструмент нужно удерживать обеими руками.
  3. Полотно подносится к заготовке только при включенном агрегате. Вынимается полотно из материала только после остановки двигателя.
  4. Для обрезания труб заподлицо следует использовать длинные и гибкие полотна.
  5. Не следует работать искривленным полотном. Если это произошло, то сначала выровняйте его.
  6. Во время работы сабельной пилой не допускайте, чтобы полотно ударялось в землю, стену и другие препятствия.
  7. В процессе пиления опорный башмак агрегата должен хорошо прижиматься к заготовке. Это исключит вибрацию и обратный удар.
  8. Нужно правильно подбирать длину полотна. Слишком длинное полотно, выступающее за пределы заготовки, начнет вибрировать и в конечном счете изогнется.
  9. Чтобы не поцарапать поверхность обрабатываемой детали опорным башмаком, следует одевать на него отрезок теплоизоляции.


Совет! Чтобы работать сабельной пилой по древесине более эффективно, можно включить маятниковый ход, который заметно увеличит скорость пиления.

Виды циркулярных пил

Для начала разберемся, чем отличается дисковая пила от циркулярной. На самом деле, отличий практически нет, оба названия употребляются параллельно для обозначения одного и того же класса инструментов. Но все же, дисковой пилой чаще называют аппарат, на который вместо гарнитуры с зубцами можно установить гладкий круг для резки металлов.

Такую работу часто выполняют с помощью углошлифовальной машинки (в быту – «болгарки»), но рассматриваемый прибор делает это лучше:

  • можно резать металл под углом;
  • заготовка не нагревается;
  • производительность, качество и скорость реза выше.

Теперь о том, какие бывают разновидности пил:

  • Стационарные «циркулярки» (циркулярные станки). Еще не так давно это был единственный вид устройств этого класса. Они монтируются на столе и предназначены для больших объемов работ. Резка производится так же, как и на стационарном устройстве. Применяются в профессиональной деятельности.
  • Также профессионалы используют настольные пилы. Они крепятся на столе с помощью струбцин и могут быть перенесены на другую поверхность. Такие устройства занимают меньше места и часто используются на производстве, где надо выполнять много работ по распилу дерева.
  • Ручные циркулярные пилы. Удерживаются в руках. Применяются как профессионалами, так и в быту. Их назначение – распил небольших по размеру деревянных изделий в умеренных объемах. Также без такого инструмента не обойтись при заготовке листовых материалов.

Отдельно надо рассмотреть виды циркулярных пил погружного типа. Они отличаются тем, что перед началом работы диск приподнят над обрабатываемой поверхностью и закрыт кожухом. Можно заранее выставить глубину резки и начать работать. Погружную пилу удобно использовать при выпиливании окон, выполнении несквозных распилов.

Иногда начинающие столяры задают вопрос – что такое паркетка? Это название применяют (но нечасто) для класса погружных пил – с их помощью можно выполнять паркетные работы.

По типу привода все рассматриваемые устройства относятся к классу электроинструментов. Большинство из них питаются от сети 220 вольт. Существуют также аккумуляторные модели. Они более мобильны, но имеют

пониженную мощность и время работы, ограниченное емкостью батарей

Мобильность – не самое важное качество для подобных инструментов, поэтому выбирать аккумуляторные устройства надо только тогда, когда планируется работа в условиях отсутствия электросети

Направляющая для циркулярной пилы


Схема самодельного верстака (вид спереди).

Простейшим приспособлением является брусок-направляющая. Можно легко получить ровный прямой разрез. Для изготовления понадобится ровный прямой брусок необходимой длины. Он, при помощи саморезов (если это допустимо) или струбцин, крепится к обрабатываемому материалу. Крепление надо осуществлять на таком расстоянии от требуемой линии распила, чтобы положение пильного диска совпадало с разметкой при упоре в брусок боковой подошвой циркулярной пилы. Для разового распила этот способ подходит, однако при повторении однотипных операций процедуру разметки и установки бруска каждый раз необходимо будет повторять заново.

Брусок-направляющую можно усовершенствовать, закрепив его на листе прочной фанеры толщиной 6-8 мм. Один край листа при работе будет совмещаться с линией отреза. На расстоянии, равном расстоянию между пильным диском и краем подошвы циркулярной пилы (рабочее расстояние), саморезами к фанере крепится направляющий брусок. При работе надо будет только совместить рабочую кромку фанерного листа с линией распила и зафиксировать струбцинами противоположную кромку.

Как циркуляркой выбрать четверть в доске?

Для этого выставляется нужная глубина пропила. Для выборки четверти размером 20х20 диск должен выходить из платформы на 20-22 мм (прибавка на неровности поверхности доски). Для выборки разносторонней четверти, например, 15х 20, регулировку глубины выставляют два раза под каждый размер, на 15-16 мм и на 20-22 мм.

В дальнейшем операция выполняется так же, как распиловка обрезной доски: на нужном расстоянии устанавливается направляющая планка на двух стержнях, выполняется пропил по широкой плоскости. Затем доску ставят на кромку и делают второй пропил.

Поскольку кромка узкая, могут возникнуть трудности – на некоторых моделях направляющая планка может не подтягиваться близко к платформе. В этом случае к доске (или планке) струбцинами или саморезами крепят брус, который увеличивает ширину до нужных размеров.

Если не удается сделать пропил по кромке с помощью направляющей, его можно выполнить по карандашной разметке. Удержать циркулярку на кромке узкой доски (20-30 мм) сложно. В таких случаях иногда удобнее или прикрутить опорный брус, или разместить заготовку между двух брусков (досок), по которым будет передвигаться платформа пилы.

Настройка циркулярного станка для точной работы

Понятно, что не в каждой домашней мастерской есть микрометры и часовые индикаторы. Научимся обходиться без высокоточных измерительных приборов.

Проверка ремня и шкивов

Сначала проверьте, расположены ли шкивы ременной передачи на одной линии, приложив к ним линейку. Если это сделать невозможно в силу конструкции привода, закройте один глаз и оцените точность выравнивания визуально. Для устранения неисправности ослабьте стопорный болт и сдвиньте шкив.

Проверьте натяжение ремня, надавив пальцем на середину. Допустимый прогиб при среднем усилии – не более 6 мм. Для натяжения ремня ослабьте болты подвески.

Подверните регулировочный винт на нужное количество оборотов и зафиксируйте крепеж электродвигателя.

Настройка наклона диска

Для начала следует убедиться, что пильный вкладыш находится заподлицо с поверхностью стола, положив поверх него правило или чертежный угольник.

Скорректируйте положение вставки регулировочными винтами, при их отсутствии подложите шайбы или тонкие пластины. Опустить вкладыш можно подточив с нижней стороны часть материала.

 Выполнив настройки, проверьте плоскость угольником в нескольких местах.

Поднимите полностью пильный диск, вращением рукоятки наклона до упора выставьте угол в 90° и проверьте его угольником.

Настройте шестигранником через отверстие в столе точное перпендикулярное положение.

Вращайте маховик в противоположную сторону до крайней позиции и убедитесь в точности настройки упора в 45°. Отрегулируйте положение пильного диска при необходимости.

Отрегулировав поворотные упоры, проверьте шкалу наклона и поправьте указатель, ослабив винт.

Проверка упоров пильного стола

Распилы на циркулярном станке будут безупречными когда пильный диск параллелен пазу поперечного упора и продольному упору. В противном случае неизбежны прижоги, не прямоугольность и грубые края заготовок.

Проверьте параллельность паза и диска простым приспособлением, состоящим из закрепленного на упоре ровного обрезка с ввернутым шурупом. Установите импровизированный щуп до касания зуба полотна и зафиксируйте струбциной. Затем продвиньте приспособление по пазу к дальнему краю диска – сохранение плотности касания шурупа говорит о строгой параллельности частей станка.

Для изменения положения стола в циркулярных станках плотницкого типа предназначены четыре винта по углам корпуса. В бытовых моделях параллельность обычно регулируется сдвигом мотора, для чего нужно открутить гайки снизу станка.

Совет. Излишне свободное перемещение углового упора по пазу можно попробовать исправить, сделав кернером лунки на боковых гранях. Не помогает – придется приобрести новый или изготовить самодельный хотя бы для точно распила под прямым углом.

Закончив со столом, проверьте продольный упор плотно входящим в паз бруском, вставляя его с обоих сторон.

Выполните необходимые для настройки упора действия согласно инструкции к пильному станку и отрегулируйте его шкалу.

Количество готового материала, цена распила

Выход полезного материала с хвойных и лиственных пород отличается в процентном соотношении. Для пиломатериалов, полученных с хвойных деревьев, характерны следующие показатели:

  • при условии, что операцию проводит профессионал, и используется дисковая пилорама, процент готового леса будет наиболее высоким (80-85%);
  • обрезной материал, который дают станки, составляет в среднем 55-70%;
  • необрезная доска при работе бензопилой оставляет до 30% отходов.

Цифры приводятся без учета готового отбракованного леса, количество которого может достигать 30%. Однако такой материал идет на изделия, допускающие определенный брак.

Лиственный кругляк дает 60% готового необрезного леса и около 40% обрезного. Это объясняется исходной кривизной кругляка. Можно увеличить количество получаемой продукции: для этого потребуются лесообрабатывающие станки различной направленности. Определенного рода приспособление может повысить количество пиломатериала на 10-20%. На один куб пиломатериала понадобится около 10 кубов лиственного кругляка. Цена на установку дополнительного оборудования окупится стоимостью готового леса. Специальные линии дают больший объем, но их использование целесообразно только на большом участке. Средняя цена распиловки леса на обычной пилораме составит примерно 150-180 рублей за кубометр досок.

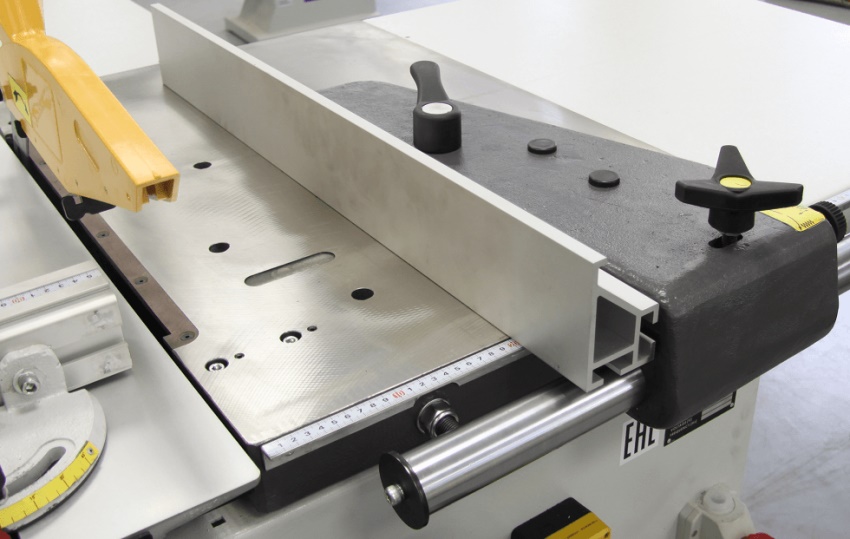

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

  1. Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
  2. Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
  3. Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно

Важно!Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила. Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты

В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Можно ли крепить без запилов?

Фиксация стропил без предварительного запила производится жёстким или скользящим способом. Скользящий способ даёт одному из концов стропильной системы определённую степень свободы. Жёсткий – предусматривает полное закрепление стропил без каких-либо возможностей температурных сдвигов.

Скользящее крепление стропил к остальной части основы крыши производится также открытым и закрытым способами. Закрытый метод предусматривает использование уголка с проушиной в виде щели. Уголок закрепляют на мауэрлате, а в щель заводится стальная комплектующая с отверстиями. С помощью этих отверстий уголок закрепляется на стропилине. Она может смещаться, избавляя стену от деформации.

У жёсткого крепления стропилин несколько способов. На одно- или многоскатной крыше стропилины закрепляются уголками или LK-деталями. Детали LK подходят под любой размер стропилины, сделаны они из 3-миллиметровой стали, что позволяет жёстко прихватить элементы крыши. Для беззапильного соединения используются уголки, отличающиеся от применяемых в составе запильных – отбортовки рассчитаны под более мощные саморезы, большее их количество.

​​​Беззапильный узел используется также при полном отсутствии мауэрлата – вместо него используются балки перекрытия. Количество парных стропил двускатной крыши равно числу этих балок. Способ этот хорош для полностью деревянных построек, возведённых из бревна или бруса.

О том, как запилить стропила под нужным углом, смотрите в следующем видео.

Теперь все готово для роспуска

Отрезное приспособление для циркулярной пилы

Простое приспособление-шаблон помогает точно раскроить доски по разметке. Подвижная губка надежно фиксируется винтом, чтобы приспособление не сдвигалось при пилении.Показанное на рисунке приспособление сделано для моей циркулярной пилы, у которой диск расположен слева; размер 38 мм справа от направляющей планки обозначает расстояние от края подошвы электроинструмента до пильного диска. Для циркулярных пил, у которых диск расположен справа, это расстояние будет больше. В любом случае, изготавливая приспособление, следует оставить небольшой припуск, удаляемый при первом проходе, после которого опиленный край станет выполнять роль противоскольной накладки.Чтобы сделать распил точно под прямым углом, просто выровняйте правый край приспособления с линией разметки и проведите циркулярную пилу вдоль направляющей планки-упора.

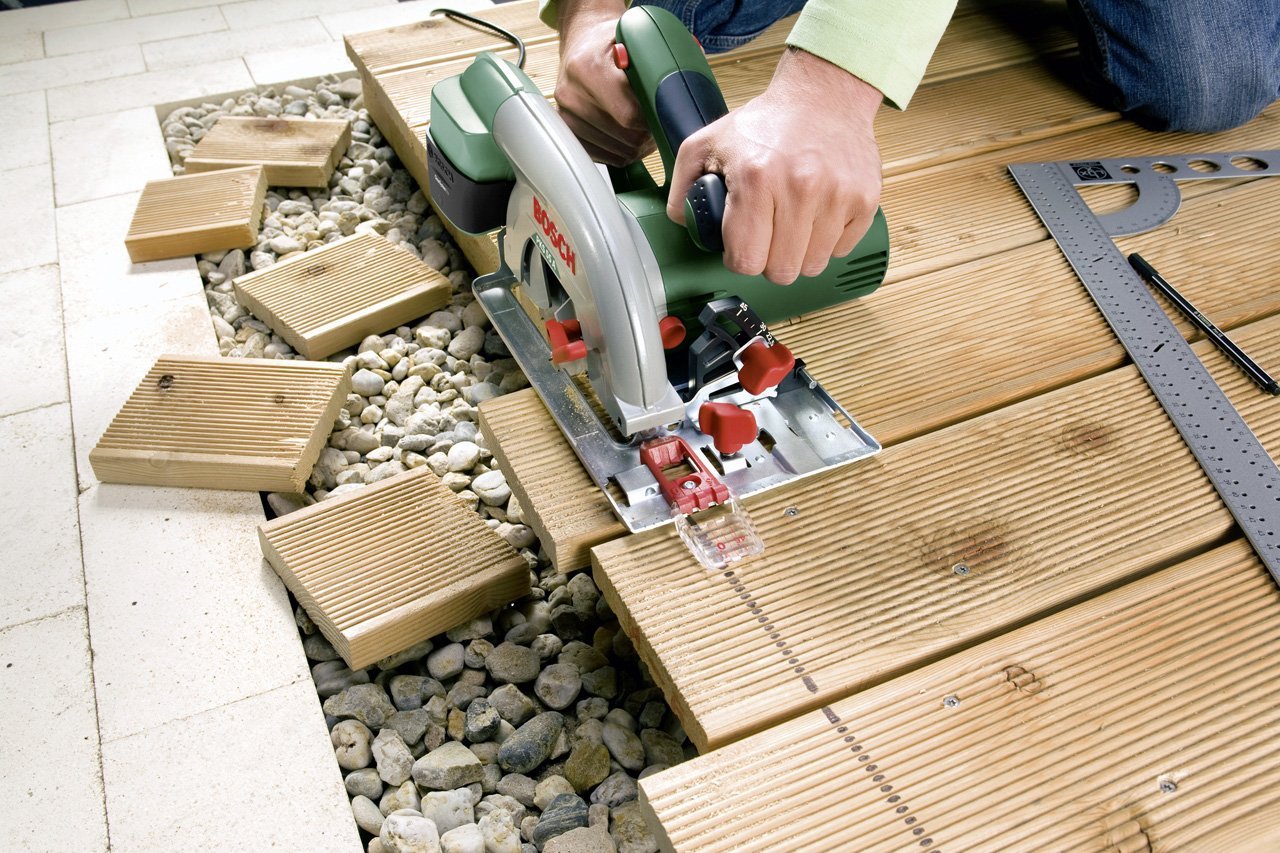

Правильная работа циркулярной пилой

Как распустить доску ручной циркуляркой? Перед тем как распилить на циркулярке доски, надо ознакомиться с правилами, касающимися эксплуатации и безопасности. Этот инструмент считается опасным, поэтому во время распиловки их следует неукоснительно соблюдать. Выполняя распиливание, глубину надо выставлять на 2 мм больше, чем толщина материала. При большем размере, может повредиться столешница, работать на ней станет невозможно.

Прежде чем начать работать, заготовленный материал внимательно осматривают. В нем не должно быть шурупов, гвоздей, засохшего бетона и других препятствий. Если диск на них натолкнется, он может заклинить или произойдет поломка пилы.

Врезку в древесину выполняют при больших оборотах, так заготовка намного быстрее распиливается. Запрещается работать с материалом, который находится в подвешенном состоянии. Заготовка должна лежать на ровном рабочем столе и быть закрепленной. Она не должна двигаться вместе с циркуляркой. Во время работы инструмент необходимо держать крепко. Нельзя допускать, чтобы он вилял в стороны.

Чтобы полотно ненароком не ушло в сторону, следует применять дисковую пилу, в которой есть направляющая шина. Перед тем, как распустить доски циркуляркой, следует ознакомиться с имеющимися у инструмента функциями.

Классификация видов и размеров

Циркулярные пилы разделяют на два класса – бытовые и профессиональные. Оборудование отличается по мощности, размеру и диаметру пильного диска:

  • Бытовые модели – это небольшого размера оборудование весом от 4 до 5 килограмм, которое обычно применяется для распила древесины в домашних условиях. Мощность оборудования – не более 1800 ватт. Размер диска в таких пилах составляет 160 – 200 миллиметров.
  • Профессиональные циркулярные пилы предназначены для обработки большого количества древесины. Они способны распиливать брусья толщиной до 85 миллиметров. Вес такого оборудования превышает 8 килограмм, а диаметр диска – 250 миллиметров. Профессиональные пилы имеют более высокую мощность – свыше 1800 ватт.

Бытовая модель циркулярной пилы

Выпускают несколько видов циркулярных пил:

  • Стандартная. Модель предназначена для распила деревянных брусков плотностью до 85 миллиметров.
  • Мини-пила. Небольшое циркулярное устройство весом до 2 килограмм и мощностью до 800 ватт. Применяется для резки тонкой древесины.
  • Погружная. Используется оборудование для вырезания внутри дерева отверстий. Конструкция такой пилы состоит из механизма, который способствует вертикальному погружению диска.
  • Алмазная. Данный вид оборудования предназначен для распила твердых материалов – камня, керамики или плитки. Рабочий механизм устройства состоит из алмазного диска, который позволят осуществлять разрез на глубину 55 миллиметров.
  • Аккумуляторная. Такой циркулярный инструмент имеет невысокую мощность и довольно компактные размеры. Работает устройство от аккумуляторной батареи и часто применяется при строительстве деревянных домов.

Циркулярные пилы разделяют на четыре типа в зависимости от глубины погружения диска:

  • профессиональные – от 65 до 140 миллиметров;
  • большие – от 70 миллиметров;
  • средние – 55 миллиметров;
  • малые – от 40 до 46 миллиметров.

Немаловажное значение для качества распила имеет количество зубьев на диске. Чем их меньше, тем ниже производительность циркулярного оборудования

Для масштабной обработки древесины используются специальные режущие приспособления с твердосплавными напайками.

Циркулярный станок

Стационарные циркулярные пилы являются оборудованием для ежедневной эксплуатации. Такие профессиональные станки способны обработать за день большое количество древесины. Они имеют довольно большой вес – более 10 килограмм и высокую мощность до 2500 ватт.

Циркулярный станок

Как правильно пользоваться дисковой пилой. Видеоинструкция.

Используются циркулярные станки в основном на производствах в промышленных целях. Стоимость такого устройства довольно высокая. Некоторые небольшие модели циркулярного оборудования также имеют функцию стационарного использования. Их с успехом применяют в домашних мастерских.

Стационарные модели

Применение циркулярных станков имеет свои эксплуатационные особенности. Чтобы произвести распил древесины необходимо:

  • Установить на оборудовании переключатель в положение «отключено. Только после этого можно подсоединять кабель к электрической сети.
  • Подняв ручку отрегулировать и зафиксировать высоту среза диска согласно размерам подготовленного для распила материала.
  • Проверить положение направляющей планки и пильного диска. Их расположение между собой должно быть обязательно параллельным.
  • Запустить циркулярный станок и выполнить продольный разрез древесного материала. Распил одной доски должен производиться однократным подходом.

Использование стационарной циркулярной пилой

После обработки всего материала следует отключить переключатель на оборудовании, который останавливать вращение диска, и отсоединить инструмент от электрической сети.

Этапы изготовления

Перед сборкой станка для распила досок, бревен и заготовок следует подготовить все необходимые материалы и инструменты. Для работы понадобятся:

  • влагостойкая фанера;
  • листовой материал, подходящий для изготовления корпуса;
  • элементы для корпуса и ножек (бруски 40 на 40 мм).

Крепление будет выполняться саморезами с помощью шуруповерта. Все необходимые детали пилят электролобзиком. Также готовится пила с диском подходящего диаметра.

Алгоритм создания стола:

  1. Распиливание всех деталей на части с нужными размерами.
  2. Разметка участков крепления пилы и ножек на столешнице.
  3. Изготовление корпуса, который обычно представляет собой ящик прямоугольной формы без крышки и дна.
  4. Установка столешницы.
  5. Вырезание отверстия, которое должно быть на 5–10 мм длиннее и на 4–6 мм шире диска.

Если распиливать материал под определенным углом, то получившаяся прорезь должна напоминать по форме трапецию (перевернутую). Для ровного пиления делается обычное отверстие. Перед выпиливанием паза следует приложить пилу и откорректировать отметки.

Распиливание всех деталей на части с нужными размерамиРазметка участков крепления пилы и ножек на столешницеИзготовление корпусаУстановка столешницы и вырезание отверстияПодготовка к установке пилы

Как грамотно подобрать диск

Критерии выбора зависят от множества важных нюансов. Например, чтобы выполнить чистый рез по дереву, диск для циркулярной пилы должен обладать определенными параметрами. Но для правильного подбора прежде необходимо ознакомится с характеристиками древесины. И сообразно ее структуре искать в инвентаре нужный отрезной круг.

Сначала нужно осмыслить предстоящую задачу. То есть, какой рез нужно выполнить – продольный или поперечный. Затем оценивают толщину деревянной заготовки и ее структуру. Ведь для каждой породы древесины потребуется своя скорость вращения диска.

Оптимальные обороты инструмента для пиления:

  • мягкой древесины – от 50 до 90 м/с;
  • твердых пород – от 50 до 80 м/с;
  • экзотического вида дерева – от 80 до 85 м/с;
  • столярной древесины и ДСП – от 60 до 80 м/с;
  • МДФ – от 30 до 60 м/с;
  • ламината – от 40 до 60 м/с.

После этого можно искать в инвентаре подходящий отрезной круг. И отлично помогает в этом маркировка инструмента. На диске указывается вся необходимая информация. А надежный и уважающий потребителя производитель обязательно нанесет ее лазерным способом в виде пиктограмм.

Лазерные пиктограммы на пильном дискеИсточник hobbywood.ru

Маркировка на пиле для циркулярки по дереву содержит сведения о:

  • инструменте для применения (ручной или стационарный);
  • внешнем диаметре насадки и допустимой посадке;
  • скорости и направлении вращения;
  • материале, к которому позволено применять инструмент;
  • получаемой ширине пропила;
  • количестве зубьев;
  • сроке службы насадки.

В зависимости от капризности материала и сложности операции, можно выбирать для работы либо монолитный диск, либо его аналог с твердосплавными зубьями. Некоторые мастера идут простым путем. Покупают дорогой инструмент с чередованием плоского резца и заточенного под трапецию. В народе такой диск считается универсальным, на все случаи жизни.

Видео описание

Видео покажет, как выбрать пильный диск для ручной циркулярной пилы:

Коротко о главном

Обрабатывать древесину на циркулярной пиле можно дисками двух видов. Простым и недорогим монолитным, а также его аналогом с твердосплавными напайками. Последний хоть и намного дороже, но куда больше эффективный. А проход ним по любому материалу дает более ровный и чистый рез.

Нюансы дополнительных функций

Современные модели циркулярных пил – это безопасное оборудование с высокими техническими параметрами. Многие устройства оснащены дополнительными функциями, которые намного облегчают рабочий процесс:

  1. Муфта скольжения. Такое приспособление позволяет избежать травмирования при заклинивании диска. С помощью муфты можно значительно снизить толчок при остановке вращающего механизма.
  2. Плавный пуск. Такая функция позволяет диску набирать обороты без рывков. Плавный пуск ограждает механизм от толчков, что положительно сказывается на эксплуатационном сроке двигателя.
  3. Защита от перегрузок. При достижении двигателем критических показателей осуществляется автоматическое отключение механизма.
  4. Поддержка необходимой частоты вращения диска. При нагрузке во время распила плотных материалов происходит автоматическое добавление мощности. Такая функция ограждает от снижения частоты оборотов диска.
  5. Ускоренное торможение. При нажатии на кнопку отключения устройства диск резко останавливается.
  6. Блокировка пусковых кнопок. Такая функция ограждает от включения инструмента при случайном нажатии переключателя. Устанавливается она обычно с помощью одновременного нажатия двух клавиш.

Во всех моделях циркулярных пил присутствует функция установки глубины пропила

При покупке оборудования рекомендуется обратить внимание на удобство и точность фиксации такой регулировки

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

  • повышенная виброустойчивость;
  • недопустимо прогибание при нагрузке свыше 50-60 кг;
  • наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

  • клиноременная передача;
  • механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Техника безопасности при работе с электропилой

Поскольку данный электроинструмент является оборудованием, отличающимся повышенными травматизмом, то должна соблюдаться определенная техника безопасности при работе с пилой.

Общие требования для обеспечения безопасности

К работе с циркульными электропилами должны допускаться лица, достигшие 18 лет, прошедшие инструктаж и практические занятия по работе с данными инструментами. Работникам строго запрещается курение на рабочем месте. Также персонал должен иметь представление о способах пожаротушения и оказания первой медицинской помощи. Аптечка и огнетушитель должны находиться в легкодоступных местах. В случае плохого самочувствия, станочник должен отказаться от выполнения работ.

Требования безопасности перед началом работы

На рабочем месте не должны находиться посторонние предметы. Следует убрать все предметы с рабочего стола агрегата (гаечные и регулировочные ключи), а также освободить все подходы к нему. Пол возле рабочего места должен быть нескользким, чистым и сухим, чтобы избежать случайного падения оператора на работающий станок. Станок должен быть хорошо заземлен.

Одежда оператора должна быть хорошо застегнутой и заправленной. Нельзя подходить к станку с развивающимися концами одежды. Длинные волосы нужно подобрать и спрятать под головной убор. Глаза станочника должны быть защищены очками, а дыхательные пути – респиратором или обычной медицинской маской (можно купить в аптеке). Также рекомендуется защитить специальными наушниками и органы слуха.

Прежде чем завести пилу, следует проверить:

  • исправность пильного диска (нет ли сломанных резцов, загрязнений, качество заточки);
  • надежность его крепления;
  • правильность установки расклинивающего ножа и направляющей шины;
  • наличие защитного кожуха.

Если используется ручная дисковая пила с коротким электрическим кабелем, то будет нужен удлинитель, чтобы оператор мог свободно передвигаться в пределах рабочей зоны. Ручная электропила должна быть оборудована системой плавного пуска, чтобы исключить рывок инструмента при старте.

Правила безопасности во время работы

Прежде чем начинать пилить циркулярной пилой, дайте станку поработать на холостом ходу. Если будут обнаружены отклонения в работе агрегата, его следует выключить и устранить неисправности. В процессе пиления следует придерживаться следующих правил.

  1. Начиная работу, станочник должен находиться слева от станка, около левого (переднего) угла рабочего стола, чтобы при случайном выбросе детали она не травмировала оператора.
  2. Заготовки перед началом распиливания, должны быть тщательно осмотрены, чтобы исключить наличие гвоздей, наледи, засохшей грязи или бетона, которые могут попасть на линию реза.
  3. Никогда не передавайте какие-либо предметы над вращающейся пилой агрегата.
  4. Если доска имеет трещину или сучки, то в момент приближения пилы к этим местам следует замедлять подачу заготовки.
  5. Нельзя подводить заготовку руками близко к пиле. Для этого существуют специальные толкатели.
  6. Нельзя пользоваться циркулярной пилой со снятым расклинивающим ножом и защитным кожухом.
  7. Чтобы поменять диск на циркулярной пиле, сначала необходимо полностью обесточить агрегат. Выключения его кнопкой будет недостаточно.

Если станочнику помогает принимать доску напарник, то он также должен придерживаться правил:

  • доска должна приниматься без перекоса;
  • деталь можно снимать со стола только после полного прохождения ее через расклинивающий нож;
  • приняв деталь, ее следует отложить в сторону (складывая в штабеля) и очистить рабочее место возле пильного диска от обрезков, используя длинную палку;
  • запрещается тянуть заготовку на себя во время пиления.
  • подача доски на пилу должна быть только со стороны станочника, который контролирует движение заготовки.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
