Сверлильный станок своими руками - фото, чертежи, видео сверлильный станок своими руками

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

Иллюстрация	Описание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления. К плите приваривается металлический профиль (стойка) сечением 40×40 мм.
При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

собранная металлическая конструкция красится;
узлы перемещения смазываются;
для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Стационарный станок из ручной дрели

Практически у любого домашнего мастера имеется электрическая дрель. Это один из наиболее универсальных электроинструментов. Меняя насадки, кроме сверления, она может бурить стены, зачищать швы, очищать поверхность материала. Помимо всего прочего, на базе дрели умельцы изготавливают ряд настольных станков, в том числе сверлильный.

Инструменты, которые потребуются для работы:

циркулярная пила;
электролобзик;
болгарка;
крупнозернистая наждачная бумага;
простенький набор ручного инструмента;
линейка и карандаш.

Также потребуется сама электродрель. Она поможет в сборке устройства, а после займет свое место на станине. Дополнительный плюс от подобной конструкции – дрель в любой момент можно будет снять и использовать по прямому назначению.

Сверлильный станок из электродрели отличается простотой, потому материала потребуется немного. Надо подготовить отрезок доски, фанеру толщиной от 15 мм, направляющие для мебели, а также саморезы и болты с гайками.

Доска, из которой изготавливается станина, должна быть сухой, без трещин и механических повреждений, с минимальным количеством сучков. Перед началом работы ее циклюют, при необходимости обрабатывают шкуркой.

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
Неподвижная часть салазок прикреплена к трубе с помощью фланца.
Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.
Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Мощный сверлильный станок из движка от стиралки

Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению мощного и удобного сверлильного станка своими руками. Автор решил установить на станок привод от стиральной машины, в результате чего снижаются обороты, и увеличивается крутящий момент. Станок легко сверлит толстую листовую сталь сверлами большого диаметра.

По стойке в вертикальном направлении ездит каретка, на которой и закреплено все оборудование, каретка затягивается, в результате чего убираются люфты. Подающий механизм автор сделал из велосипедных деталей. Если проект вас заинтересовал, предлагаю изучить его более детально!

Список материалов:

— подшипники для каретки; — резьбовые стержни, гайки, шайбы; — ровная профильная труба для стойки; — профильные трубы для основы; — пружины; — мотор от стиральной машины и ременная передача; — сверлильный патрон; — круглая труба и подшипники; — включатель, проводка.Список инструментов: — болгарка; — сварочный аппарат; — тиски; — дрель; — инструменты для нарезания резьбы; — рулетка, маркер; — краска по металлу. Процесс изготовления самоделки:

Шаг первый. Собираем основание

Первым делом собираем основание, проще всего сделать его прямоугольным, но автор решил сделать основу в виде круга. Для начала чертим круг, а потом нарезаем куски труб, которые будут уложены в этот круг.

В завершении сгибаем в круг профильную трубу и все хорошо свариваем. Чтобы согнуть трубу в круг, делаем в ней ряды пропилов болгаркой, они должны быть на одинаковом расстоянии друг от друга.Шаг второй. Стойка Подготавливаем и привариваем к основанию стойку, она должна находиться четко вертикально. Укрепляем стойку, вырезав треугольник из трубы или другими деталями. Само собой, стойку для трубы хорошо зачищаем от ржавчины и изначально проверяем, чтобы труба была ровной.Шаг третий. Каретка Изготовим каретку, которая будет двигаться по стойке. Каретка делается из профильных труб, резьбовых стержней и подшипников, которые работают в качестве роликов. Все это дело стягивается гайками с шайбами. Каретку затягиваем на стойке, в итоге подшипники плотно прижимаются к трубе, и люфтов практически нет.

В завершении изготавливаем из стальной пластины крепления для мотора. Отверстия должны иметь овальную форму, чтобы мотор можно было отодвинуть, тем самым натянув ремень.

Шаг четвертый. Рабочая ось с патроном Первым делом изготовим втулку для оси, для этого понадобится кусок круглой трубы, в нее запрессовываем подшипники, для долговечности лучше поставить по два подшипника с каждой стороны.

В качестве оси автор использует резьбовой стержень, наворачиваем на ось по две гайки с каждой стороны, в итоге получается упор. Вставив ось на свое место, завариваем подшипники сверху шайбами и обрабатываем сварку болгаркой.

Шаг пятый. Подающий узел

Изготавливаем поддающий узел, для этого берем блок с велосипедными звездочками и делаем под него ось, в итоге звездочки должны свободно вращаться на оси. Ось приваривается к пластине, а пластина крепится к каретке. К самому блоку звездочек привариваем ручку, которую можно сварить из профильных труб.

Шаг шестой. Финальные штрихи и испытания

Ставим включатель в доступном месте, красим станок, вот и все, после этого станок можно будет тестировать. Для демонстрации работы автор сверлит довольно толстую листовую сталь, используя сверла большого диаметра. Крутящего момента хватает с лихвой, что и требовалось доказать. Если обороты будут недостаточными, на ведомую ось можно поставить еще один шкив маленького размера.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками! Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Устройство

Традиционный вариант токарного станка включает в себя следующие основные узлы: электропривод, станина (основание), передняя бабка, задняя бабка, суппорт. В качестве источника энергии (электропривод) на самодельном токарном станке используется электрическая дрель.

Станина

Предназначена для размещения всех остальных узлов. Она воспринимает всю нагрузку при работе на себя. Поэтому станина должна обладать запасом прочности. Конструкция минимально деформируется при выполнении работ, обеспечивая точность изготовления деталей.

Станина выделена красным

В классическом варианте токарного станка станина представляет собой технологически сложный для изготовления узел. Ее поверхность, сопрягаемая с другими сборочными единицами, входящими в состав токарного станка, выполняется с высокими требованиями точности. В процессе ее технологической обработки используется специальное высокоточное оборудование.

Передняя бабка

В передней бабке токарного станка находится электродвигатель с редуктором и блоком управления. В ее функции входит передача вращения, а также базирование заготовки с целью обработки. Другое название передней бабки – шпиндельная, потому что основная деталь этого узла шпиндель. Это многоступенчатый вал с отверстием внутри, вращающийся в прецизионных регулируемых подшипниках.

Со стороны рабочей зоны находится фланец, к которому крепится трехкулачковый самоцентрирующийся патрон. Через отверстия в вале устанавливаются различные зажимные приспособления, например, цанговый. Крепление заготовки в самодельном станке осуществляется с применением сверлильного патрона электрической дрели, то есть имеет значительные ограничения.

Блок управления обычного токарного станка позволяет подобрать практически любой вариант для обработки детали согласно технологическому процессу. В самодельном варианте функцию передней бабки выполняет электрическая дрель вместе с основанием, на которую она крепится. Поэтому выбор режима обработки заготовки ограничивается функциональными возможностями электроинструмента.

Задняя бабка

Для создания необходимой жесткости при обработке заготовка закрепляется с двух сторон

Это особенно важно для длинных деталей. Поэтому против передней бабки расположена задняя

В корпусе задней бабки находится упорный или вращающийся центр, служащий для поджатия заготовки. В задней бабке может устанавливаться режущий инструмент типа сверл, зенкеров, разверток.

Суппорт

Суппорт токарного станка обеспечивает подачу инструмента в зону обработки. Обычно инструмент крепится в специальной оснастке (резцедержателе), которая размещается на суппорте. Кинематическая схема суппорта позволяет ему перемещаться как в продольном направлении, так и в поперечном относительно оси шпинделя. Для получения конусных поверхностей инструмент может устанавливаться под углом.

Рабочий инструмент токарных станков приводится в движение как вручную, так и с помощью механических устройств. На самодельных токарных станках подача инструмента в зону резания происходит в основном с помощью ручной физической силы.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

Циркулярная пила или распиловочный станок.
Электролобзик.
Углошлифовальная машинка (УШМ или просто «болгарка»).
Дрель или шуруповерт.
Шлифовальный станок.
Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

Фанера 15 мм.
Доска сосновая, массив;
Мебельные направляющие для ящиков;
Втулка;
Мебельная футорка;
Крыльчатая гайка;
Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

Основание:
- Вертикальная рама;
- Шпиндельная коробка;
- Платформа (горизонтальная опора);
Сверлильный стол;
Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
Дрель (шуруповерт);
Механизм подпружинивания и рукоятка подачи сверла.

Точный сверлильный станок 12В из шуруповерта

Приветствую любителей помастерить. Представляю вашему вниманию профессиональный вариант миниатюрного сверлильного станка. Здесь есть практически все, что нужно для качественного и точного сверления. На станке установлен светодиодный фонарь, который можно легко установить в любом положении. Также тут на стойке установлен цифровой штангенциркуль, он вам позволит сверлить отверстия на четко заданную глубину. Есть тут и сверлильные тиски, которые установлены на основе. Удобная ручка позволит легко и точно опускать сверло как на настоящем сверлильном станке.

[media=https://www.youtube.com/watch?v=KLmF8Q-Jz_I] [media=https://www.youtube.com/watch?v=CVcvZmdEZ80] [media=https://www.youtube.com/watch?v=O29RxjLVXRw&t=584s]

В качестве двигателя автор использовал узел от шуруповерта. Это позволит питать станок от аккумулятора или от блока питания. Если вам важна точность, выбирайте узел с хорошим редуктором, без люфтов патрона. Рама собирается из доступных материалов, как и прочие узлы. Итак, рассмотрим более подробно, как же можно изготовить такой станок!

Список материалов:

— кусок швеллера (для основы); — кусок квадратной трубы (для стойки); — два слайдера (с минимальным люфтом); — листовая сталь; — узел от шуруповерта; — кусок круглой трубы (чтобы закрепить двигатель); — тросик от велосипеда; — винты, гайки, болты и другие мелочи; — светодиодная лента, штангенциркуль, сверлильные тиски (по желанию).

Список инструментов:

— сварочный аппарат; — болгарка; — рулетка; — дрель; — точильный станок и другое.

Процесс изготовления сверлильного станка:

Шаг первый. Устанавливаем двигатель в корпус

Первым делом сделаем корпус, в котором мы установим двигатель. Для этих елей нам понадобится кусок круглой стальной трубы. Двигатель должен заходить внутрь плотно, автор для этих целей вырезал из пластика специальные проставки. Чтобы решить эту задачу проще, можно попробовать разрезать вдоль кусок пластиковой трубы. Устанавливаем двигатель и прикручиваем винтиком, чтобы не выпал.

Шаг второй. Работаем с рамой

Рама состоит из двух главных составляющих – это стойка и основа. Что касается основы, то для нее использовался кусок швеллера. А стойка сделана из куска квадратной трубы. На стойку нам нужно установить слайдеры, которые позволят опускать и поднимать дрель. Где взял автор подобные слайдеры, неизвестно, вполне возможно, это что-то для мебели. Сверлим отверстия, нарезаем резьбу в стойке и прикручиваем слайдеры с обеих сторон. Далее к подвижным частям тоже прикручиваем квадратные куски пластин. В заключении нам нужно будет просто сварить подвижные части в единый блок. К этому блоку мы и будем крепить дрель. В завершении крепим ручку к этой же подвижной части, она будет работать как лебедка. Для крепления делаем под вал две петли, привариваем их на свои места.

Шаг третий. Фонарь
Шаг четвертый. Завершающие штрихи и тестирование

Вот и все, станок готов. Подключаем питание 12В и пробуем работать. У автора машина работает довольно хорошо и точно. На этом все, надеюсь, проект вам понравился. Удачи и творческих вдохновений, если захотите повторить. Не забывайте делиться своими самоделками с нами!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать сверлильный станок из дрели для своей мастерской. Какой мастеровой человек не мечтает о своем собственном сверлильном станке? Но цены на заводские станочки сами знаете какие) Так вот чтоб обзавестись своим собственным. автор сделал его самостоятельно. В принципе в изготовление нет ничего сложного для технического человека. Сначала изготавливается основание из листовой стали 3 мм, на края плиты навариваются 2 уголка, а по краям 4 ножки из стального прутка, главное чтоб длинна ножек была одинаковой, дабы не было перекосов станины. После на подготовленное основание наваривается подъемная колонна длинной 500 мм по которой будет происходить подъем и опускание ползуна с закрепленной на нем дрелью через кронштейн и хомут. Механизм подъема тоже довольно таки прост, на ползуне наварены 2 кронштейна которые держат вращающийся вал, а на сам вал в несколько витков намотан тросик и натянут от нижней к верхней части подъемной колонны.

Опять же изготовив данный станок своими руками, вы сможете неплохо сэкономить, что благоприятно скажется на семейном бюджете)

И так, давайте рассмотрим, что конкретно понадобится для сборки станка? А также разберем по полочкам весь пошаговый процесс.

Материалы

дрель
тросик
уголок металлический
проф труба квадратного сечения
тиски для заготовок
болты, гайки, шайбы, граверы
лист металла 3 мм
арматура
краска
хомут

Инструменты

дрель
сварочный аппарат
болгарка (УШМ)
наждак
напильник
наждачная бумага
кисть
штангенциркуль
линейка
молоток
метчик, плашка

Пошаговое руководство по сборке сверлильного станка своими руками.

И так, прежде чем приступить к сборке непосредственно самого станка необходимо рассмотреть чертеж, но к сожалению он показывает немного другую конструкцию, пружинного типа, но принцип по сути остается то же.

Далее необходимо подготовить и вырезать основание из металла 3 мм. По краям навариваются уголки и ножки которые можно регулировать, а именно сначала вваривается резьба, а потом вкручивается болт. Ползун сделан из 2х уголков сваренных в трубу, для начала уголки прикладываются к профтрубе квадратного сечения и стягиваются при помощи струбцины. Прихватывается по краям, а потом обваривается. Вот что получается в итоге. Из проф трубы делается подъемная колонна ее высота 500 мм. На корпус ползуна навариваются кронштейны с вращающимся валом под установку тросика. В просверленном отверстии нарезается резьба. Заготавливается 3 ручки из арматуры для подъемного механизма. На валу имеется вот такая головка, на нее будут наварены сами ручки. Вот собственно что получается.Нанизывается на шток колонны.На тросике делается петля.Производится натяжка тросика, делается несколько витков на вал подъемного механизма. Далее тросик следует натянуть. После чего автор изготавливает кронштейн для крепления дрели. На уголок наваривает вот такую конструкцию. Для удобства стягивает струбциной. Устанавливает хомут для крепления дрели. Зажимает дрель хомутом.Проверяет работоспособность механизма подъема.Узлы предварительно следует смазать солидолом.Далее для крепления заготовки в неподвижном положении были прикручены вот такие тиски. Произведена покраска. Нарезается резьба на ручках подъемного механизма.На станке высверливается отверстие в деревянной головке.Накручивается на ручку механизма.Так же с боку имеется стопор для фиксации. Вот такой замечательный и бюджетный станок получился у автора.Все гениально просто и очень надежно, мастер Золотые руки!

Большое спасибо за внимание!

3.3K Поделились

Сверлильный станок из дрели своими руками

Иногда возникают такие обстоятельства, когда обычная ручная дрель не подходит для выполнения какой-либо задачи. Часто требуется не просто сверлить металл, а фрезеровать и шлифовать разные изделия из него. Делать это ручной дрелью на весу не совсем удобно, а вот при помощи самодельного сверлильного станка, именно то, что нужно.

Материалы для сборки самодельной сверлилки

Для того чтобы собрать самому сверлильный станок, потребуются недорогие материалы, которые без труда найдётся в гараже у каждого домашнего мастера.

В первую очередь, конечно же, нужна старая электрическая дрель

В каком состоянии корпус электрической дрели неважно, а вот внутреннее её состояние: щетки, ротор и его целые ламели, подшипники — очень важны

Также потребуется подготовить:

Материалы для изготовления станины, на которой будет зафиксирована дрель. Материалом для этого должно быть что-то прочное, например толстый фанерный лист. Станина должна крепиться к заранее собранному каркасу сверлильного станка.Каркас может быть собран из уголков или на крайний случай из деревянных брусков

Чтобы самодельным сверлильным станком было бы удобно пользоваться, важно правильно определиться с высотой каркаса

Крепёжные элементы: длинные болты с шайбами и гайками, саморезы по дереву и по металлу, хомуты.
Провод с вилкой, для того чтобы можно было бы подключить самодельный сверлильный станок из дрели к электросети.

Особенности применения станков

Работа дрелью на весу при удержании инструмента только руками существенно ограничивает ее возможности. Вес инструмента и вибрация не позволяют жестко зафиксировать дрель в нужном положении. Но если продумать и сконструировать специальную станину, где она будет устойчиво крепиться, то обыкновенная ручная дрель превратится в профессиональное, почти промышленное оборудование.

Из дрели можно самостоятельно сделать такие виды станков:

сверлильный;
токарный;
фрезерный;
шлифовальный.

Причем после замены рабочего или режущего элемента станки становятся взаимозаменяемыми. Предусматривают функцию два в одном, например, сверлильный и фрезерный станок, токарный и шлифовальный. Все зависит от условий монтажа и потребностей владельца.

Мощность станков и их возможности будут зависеть от вида дрели (мощности ее электродвигателя), способу крепления, так как именно она в этом случае выступает главной рабочей частью оборудования.

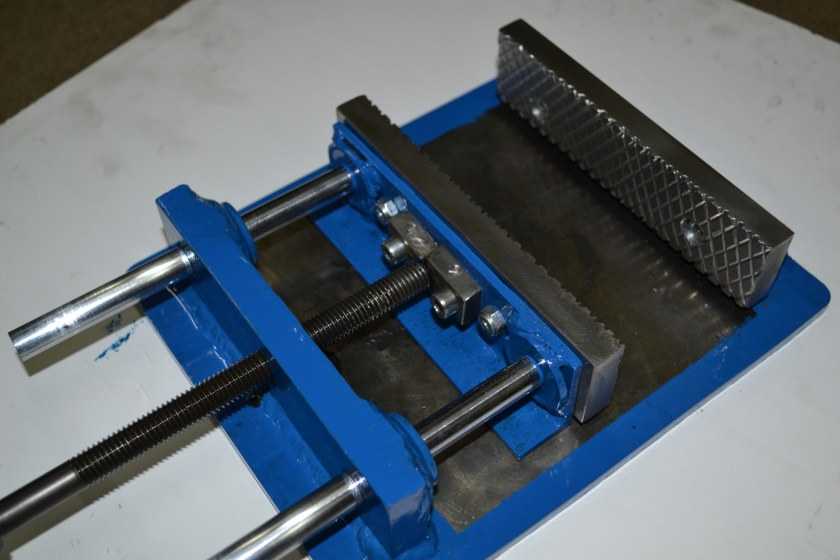

Реализация тисков

Для того, чтобы собрать тиски, необходимо наличие следующих материалов:

Стальной лист толщиной 9 и 15 миллиметров;
Металлический уголок 40х40х2,5 миллиметра;
Винт с диаметром примерно 12 миллиметров;
Стальной круг с диаметров примерно 10 миллиметров или штоки.

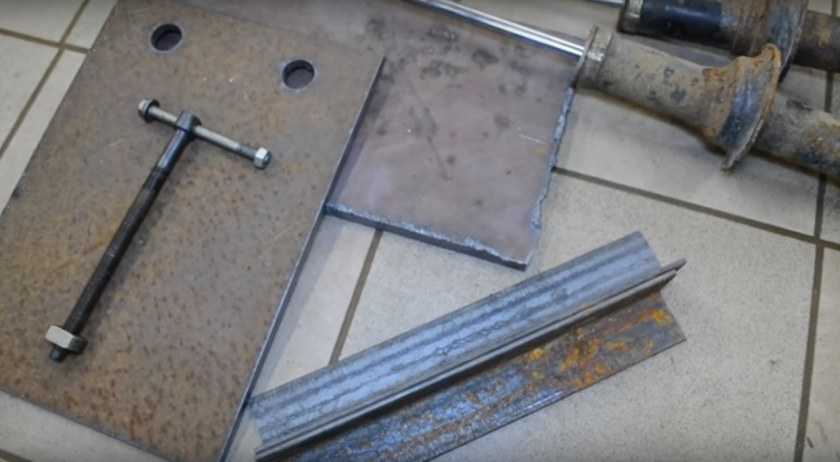

Нужно подготовить все необходимые элементы, для этого из листа толстой стали нарезают небольшие части, а автомобильные стойки разбираются.

На толстых листах стали необходимо просверлить отверстия, которые будут служить частью укрепления. Точно такие же отверстия нужно сделать на других заготовкам и сварить между собой уголок и изделие и толстой стали. Из штоков и еще одного уголка, нужно собрать подвижную часть тисков.

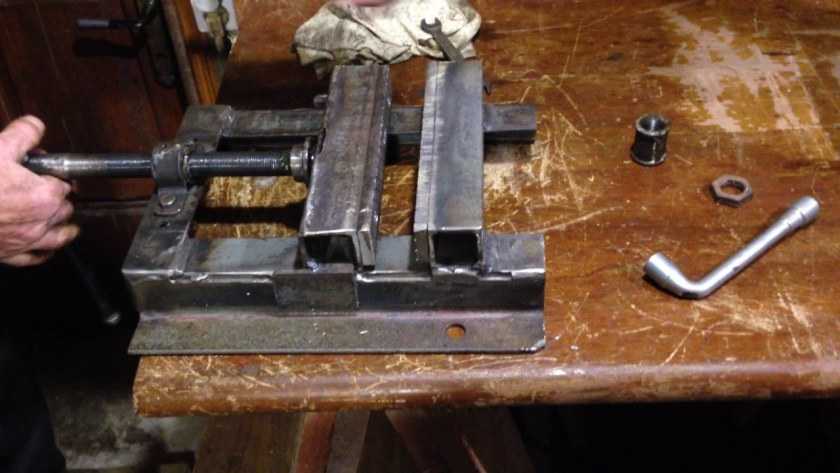

Далее нужно выполнить полную сборку всех основных элементов конструкции, которые были изготовлены на предыдущих этапах. Затем нужно установить большой регулированный винт.

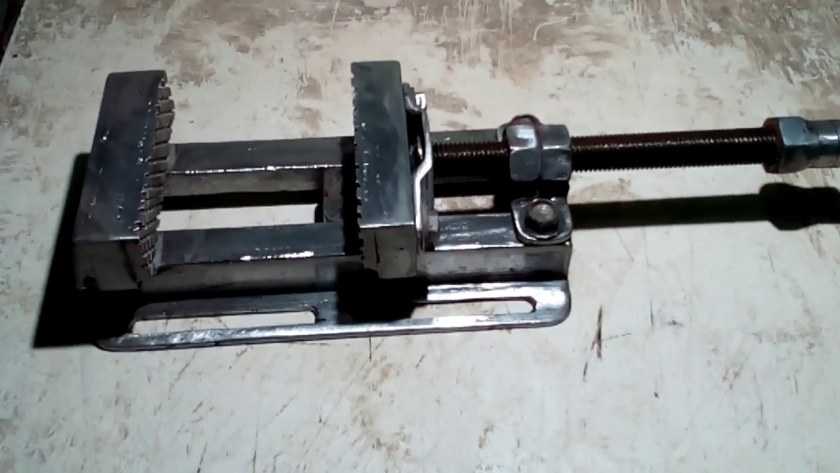

Последним действием нужно выполнить полную проверку работоспособности всей контракции.

Для более эффективной работы и красивой конструкции, нужно смазать регулированный винт и по возможности покрасить всё изделие.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

станина;
рулевая рейка;
двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Варианты самодельных станков

Оптимальным вариантом будет применение шкива с несколькими ручьями, что даст возможность отрегулировать скорость (тогда вы сможете работать с материалами, которые разные по твердости). По аналогичной схеме можно сделать и присадочный станок. Просверлить отверстия небольшого диаметра можно даже на маленьком станке, который сделан из старого микроскопа, а на нем установлен электрический двигатель со старого магнитофона.

Единственной трудностью будет подбор подходящего патрона. Сверлильный станок поможет в ощутимой мере облегчить жизнь, и даже простейшее самодельное устройство, которое сделано на основе электрического двигателя, может открыть перед ним новые горизонты. Просверлить металл, дерево, проделать пазы и сделать предмет мебели – это будет возможным со сверлильным станком, сделать своими руками который не составит труда.

Область применения

Сверлильный инструмент применяется для получения различных сквозных и глухих отверстий.

Задавая определенную скорость вращения сверла и подачу можно обеспечить снятие с поверхности требуемого количества металла.

Область применения рассматриваемого типа станков весьма обширна:

В промышленности. Большинство моделей, которые находятся в продаже, предназначены для промышленного применения, к примеру, в машиностроительной области. Промышленные станки характеризуются высокой эффективностью. Свердлильний верстат, применяемый в промышленности, имеет большие габариты и вес. Назначение промышленного оборудования: наладка производства в машиностроительной, станкостроительной и другой промышленности.
В быту. Станков, применяемых в быту, с каждым годом в продаже становится все больше. Подобное оборудование характеризуется меньшей функциональностью и эффективностью, но при этом имеет меньшие размеры и более высокую экономичность. Как правило, бытовая модель представлена упрощенной конструкцией промышленного варианта, которая может устанавливаться на верстаке или другом возвышении.

Встречается и токарно-сверлильный станок, который может применяться для проведения самых различных операций. Однако они уступают вертикально-сверлильным станкам в плане универсальности.

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант самодельного станка для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.

Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

шестерня;
подшипники – две штуки;
две трубки;
стальное зажимное кольцо;
специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии с самодельными станками из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Пошаговая инструкция

Иллюстрация	Описание действия
Подбор комплектации ФОТО: youtube.com	Подбор материалов и деталей от старой техники, пригодной для использования
Новый электронный блок ФОТО: youtube.com	Изготовление новых деталей и блоков управления
Головка с мотором и трансмиссией ФОТО: youtube.com Узел крепления вертикальной стойки к станине ФОТО: youtube.com	Сборка станка
Опробование нового станка ФОТО: youtube.com	Опробование
