Ремонт насоса

Помимо того, что насос можно изготовить в домашних условиях, то ремонт насоса тоже можно выполнить самостоятельно. А то многие обращаются в специальные ремонтные службы, и тратят большое количество денег на всё это.

Главное – знать, где произошла поломка насоса, и узнать ход действий.

Чаще всего поддаются поломкам погружные насосы, потому что они функционируют хорошо в различных условиях. Сталкиваясь с незначительной поломкой можно самому всё починить, без вмешательства дорогостоящих специалистов.

Первое, что следует знать – это место неисправности. Кстати, ремонт насоса подразумевает не только замену поломанных элементов, но и дополнительную их регулировку, чтобы дальше они могли должным образом функционировать.

Существуют такие элементы, которые продаются только в магазинах, которые исключают быструю поломку насоса, благодаря им насос прослужит качественно и долго.

Если вы ничего не знаете и не понимаете в ремонте насосов, то лучше к этому делу не подходить самостоятельно.

Будет хорошо пригласить друга или знакомого, который в этом разбирается. Ведь, вмешавшись в это дело, вы можете остаться без насоса или причинить ему лишние поломки и дефекты.

История

Водяной насос в Египте 1950-х годов, в котором используется винтовой механизм Архимеда.

Винтовой насос — самый старый . Первые упоминания о водяном винте или винтовом насосе относятся к эпохе эллинистического Египта до III века до нашей эры. Египетский винт, используемый для подъема воды из Нила , состоял из труб, намотанных на цилиндр; по мере того как весь блок вращается, вода поднимается внутри спиральной трубы на более высокую высоту. В более поздней конструкции винтового насоса из Египта была спиральная канавка, вырезанная на внешней стороне твердого деревянного цилиндра, а затем цилиндр был покрыт досками или листами металла, плотно закрывающими поверхности между канавками.

Некоторые исследователи предположили, что это устройство использовалось для орошения Висячих садов Вавилона , одного из семи чудес древнего мира . Клинописная надпись ассирийского царя Сеннахирима (704–681 гг. До н.э.) была интерпретирована Стефани Далли как описание отливки водяных винтов в бронзе около 350 лет назад. Это согласуется с классическим автором Страбоном , который описывает Висячие сады как орошаемые винтами.

Винтовой насос позже был завезен из Египта в Грецию. Он был описан Архимедом во время своего визита в Египет около 234 г. до н.э. Эта традиция может отражать только то, что этот аппарат был неизвестен грекам до эллинистических времен. Архимед никогда не заявлял о признании своего изобретения, но 200 лет спустя его приписал Диодор , который считал, что Архимед изобрел винтовой насос в Египте. На изображениях греческих и римских водяных винтов показано, что они приводятся в действие человеком, наступающим на внешний корпус, чтобы повернуть все устройство как одно целое, что потребовало бы, чтобы корпус был жестко прикреплен к винту.

Немецкий инженер Конрад Кезер оснастил винт Архимеда кривошипно-шатунным механизмом в своем Bellifortis (1405 г.). Этот механизм быстро заменил древнюю практику работы с трубой топлением.

Собираем винт Архимеда

Вы можете купить готовый винт в магазине или заказать его с учётом нужного вам размера, или собрать изделие самостоятельно. Сделать это совсем не сложно, с такой задачей сможет справиться даже школьник.

Чтобы собрать винт, необходимо использовать:

Заранее приобретите бур в рыболовном магазине и только потом подбирайте трубу так, чтобы она подходила по размеру. Можно приобрести обычную сантехническую трубу длиной в 1 м. Лучше всего взять трубу с заглушками из пластика, но если такой модели нет в наличии, то заглушки вы сможете сделать самостоятельно из герметика.

Просверлите в трубе два осевых отверстия и вставьте шпильку, на которой закрепляется ручка, а затем закрепите ручку и проверьте, как она крутится. Должен возникнуть некоторый нажим, но при этом ручка не должна вращаться еле-еле, так, чтобы вам приходилось прилагать большую силу для получения воды.

ФОТО: static.360tv.ru Чтобы получить воду из колодца, вам нужно сначала покрутить рычаг самодельного насоса с винтом, а потом набрать очищенную воду в ведро

В качестве трубки для герметизации можно использовать простой поливочный шланг с диаметром в три четверти дюйма. Трубку закрепите с помощью стальных скоб. Соберите устройство таким образом, чтобы у него присутствовали две части – рабочая и направляющая. Вращая ручку, вы заставляете винт вращаться, за счёт чего в него поступает та вода, которая есть в земле, и поднимается наверх.

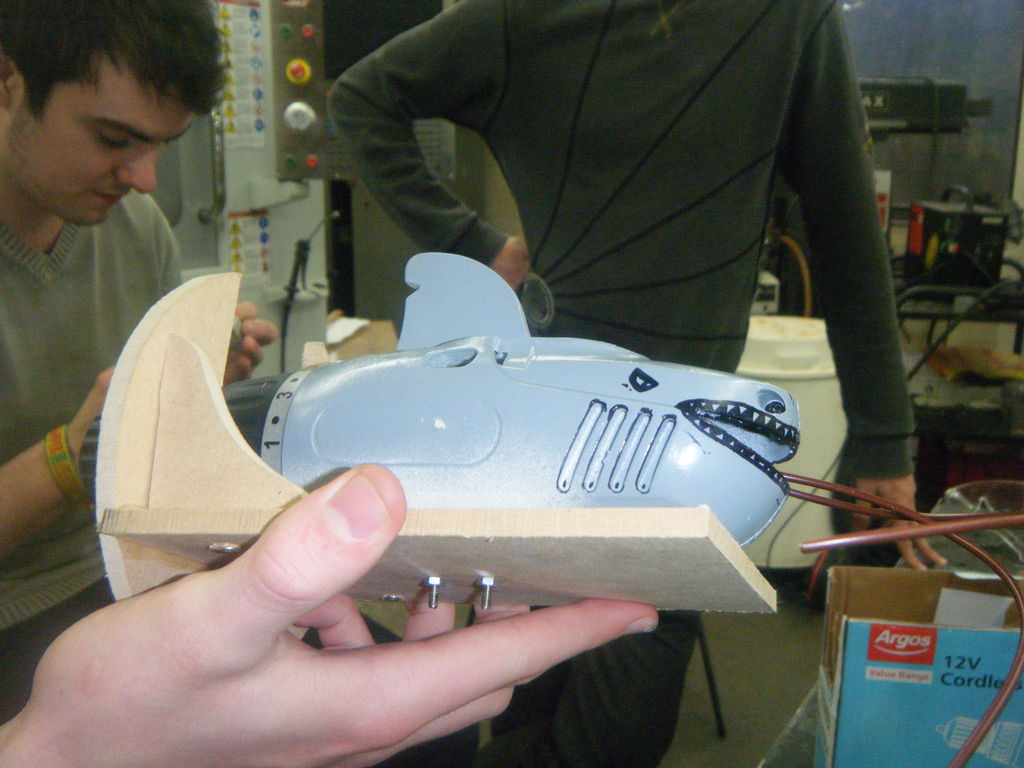

Шаг 10: Корпус мотора

Мы должны были найти способ надежно удерживать двигатель над винтом, и его также нужно было удерживать таким образом, чтобы он не мог вращаться. Для размещения двигателя мы использовали корпус из дешевой дрели, так как он был уже подходящего размера, поэтому идеально подходил к двигателю и патрону. Мы отрезали ручку сверла и отшлифовали неровные края, чтобы получить правильную форму. Мы, как Team Shark, решили немного позаботиться о том, чтобы корпус двигателя выглядел как акула, поэтому сначала мы спрей покрасили корпус в белый цвет, а затем закрасили сверху серо-голубой цвет. Мы добавили плавник MDF и вуаля. Как я уже сказал, это немного забавно, и прошло время, пока мы ждали, чтобы все было сделано на семинаре. Двигатель не вращается, поскольку он привинчен к задней пластине держателя, и держатель будет надежно прикреплен к раме.

Преимущества и недостатки

Если вы задумались о том, чтобы установить винт Архимеда на своем дачном участке, но не знаете, подойдёт ли эта конструкция или нет, изучите все плюсы и минусы.

ФОТО: conveyer-es.ru Для закачки воды выбирайте прочный металлический винт. Обычный, сделанный из пластика − для этих целей не подойдёт

Преимущества насоса, созданного Архимедом:

Главный минус насоса с винтом Архимеда в том, что данная конструкция не автоматизирована. Для того чтобы получить воду, вам нужно будет качать её самостоятельно, вращая ручку. Кроме того, всю полученную из земли воду придётся фильтровать и отделять от грязи.

Конструкция #13 – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.

Против системы

Представьте себе предмет, который вопреки законам физики плывет против потока или ввинчивается в сильно бьющую из-под крана струю. Можно подумать, что это какое-то животное, но это не так. Плыть против течения и даже подниматься вверх по ниспадающему потоку воды может устройство, названное Архимедов винт. Данный механизм использовался несколько веков людьми для подачи воды из низкорасположенных водоемов в ирригационные каналы. Способ действия винта оказался настолько совершенным, что его используют сегодня. Один из таких винтов расположен в шведском поселке.

Архимедов винт в шведском поселке

Его создание приписывают Архимеду. Это значит, что о существовании подъемного механизма для воды знают с III века до н. э. Но источник «нестандартного» механического взаимодействия не остался в первоначальном виде, позже люди по его прообразу изобрели ввинчивающиеся гвозди — саморезы, устройство, названное шнек.

Дизайн

Винт Архимеда как форма искусства Тони Крэгга в ‘s-Hertogenbosch в Нидерландах

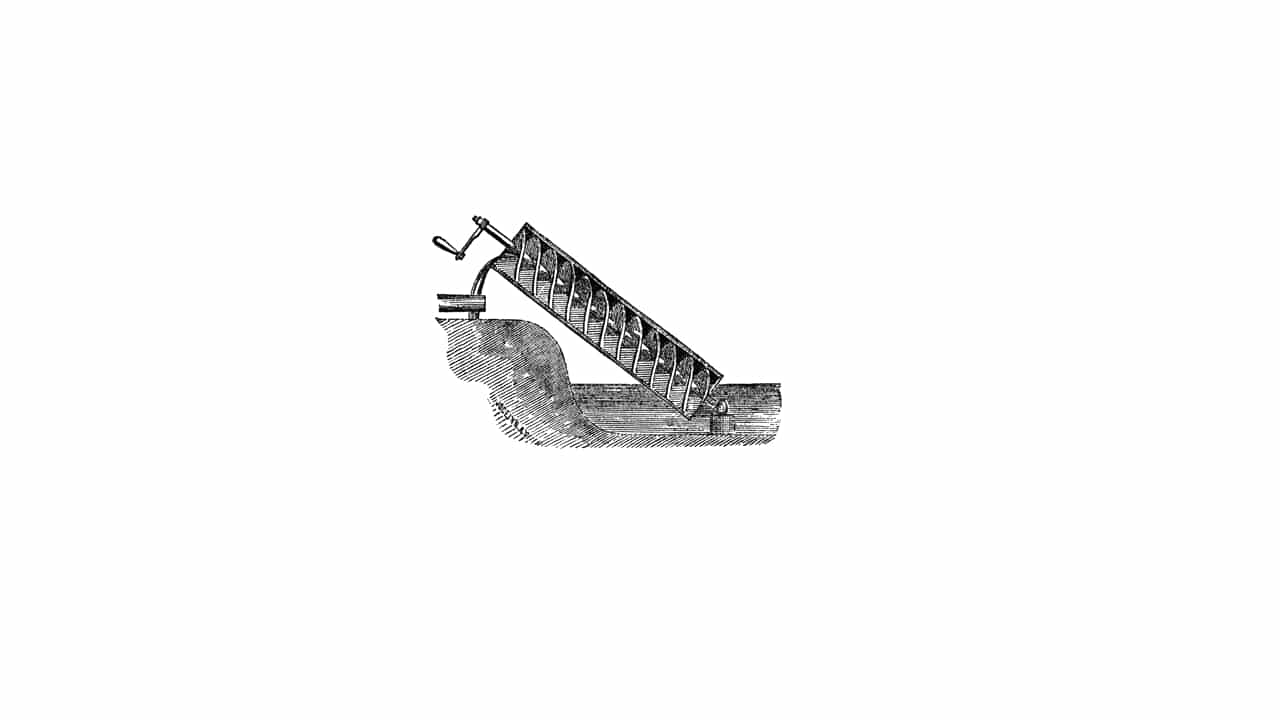

Винт Архимеда состоит из винта ( винтовая поверхность, окружающая центральный цилиндрический вал) внутри полой трубы. Винт обычно вращается с помощью ветряной мельницы, ручного труда, крупного рогатого скота или с помощью современных средств, таких как двигатель. Когда вал вращается, нижний конец набирает объем воды. Затем эта вода выталкивается вверх по трубке вращающимся геликоидом, пока она не выльется из верхней части трубки.

Поверхность контакта между винтом и трубой не обязательно должна быть полностью водонепроницаемой, если количество воды, забираемой при каждом обороте, велико по сравнению с количеством воды, вытекшей из каждой секции винта за один оборот. Если вода из одной секции просочится в следующую, нижнюю, она будет перемещена вверх следующим сегментом винта.

В некоторых конструкциях винт приварен к корпусу, и они оба вращаются вместе, вместо того, чтобы винт вращался внутри неподвижного корпуса. Винт может быть прикреплен к корпусу смолой или другим клеем, или винт и корпус могут быть отлиты как единое целое из бронзы.

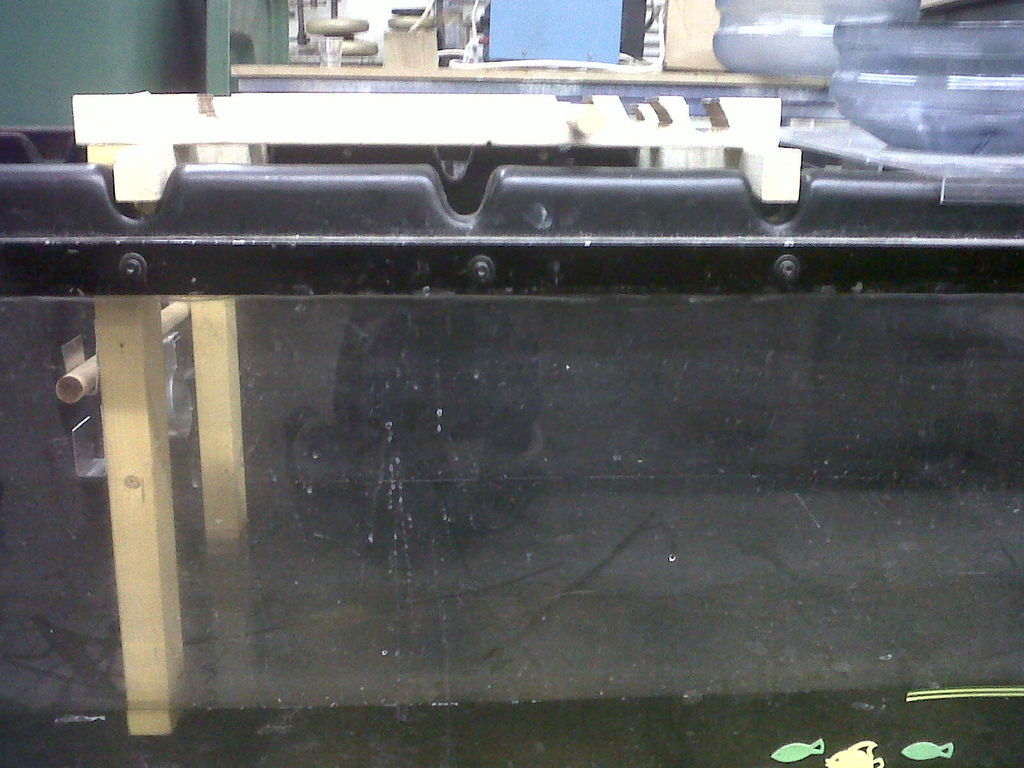

Шаг 8: Создание рамки

Рама представляет собой очень простую L-образную раму из дерева. Мы хотели сделать так, чтобы мы могли регулировать угол, под которым труба сидит, пока она находится в раме. Чтобы сделать это, мы сделали простую квадратную рамку, которая бы вставлялась в выемки по бокам резервуара, который мы будем использовать. В передней части рамы находятся 3 выемки с каждой стороны, дюбель с прикрепленным кронштейном находится в наборе выемок, и его можно перемещать, причем каждый комплект вырезов дает различный угол. Две «ножки» спускаются с заднего конца квадратной рамы, и на ней было два набора крючков, в которых сидит другой дюбель с другой скобой, и это может еще больше изменить угол. Винт удерживается на раме простым хомутом, который сидит над дном с пластиной на конце, на котором упирается конец винта, а также есть еще один хомут, который сидит перед первым кронштейном и предотвращает скольжение трубы вниз, удерживая его на месте.

Рекомендации

• П. Дж. Кантерт: «Руководство для винтового насоса Архимеда», Hirthammer Verlag 2008, ISBN 978-3-88721-896-6.
• П. Дж. Кантерт: «Praxishandbuch Schneckenpumpe», Hirthammer Verlag 2008, ISBN 978-3-88721-202-5.
• П. Дж. Кантерт: «Praxishandbuch Schneckenpumpe» — 2-е издание 2020 г., DWA, ISBN 978-3-88721-888-1.
• Олесон, Джон Питер (1984), Греческие и римские механические водоподъемные устройства. История технологии, Дордрехт: Д. Рейдел, ISBN 90-277-1693-5
• Олесон, Джон Питер (2000), «Подъем воды», в Викандер, Орджан (ред.), Справочник по древней водной технологии, Технологии и изменения в истории, 2, Leiden, pp. 217–302 (242–251), ISBN 90-04-11123-9
• Нюрнбергк Д. и Роррес Ч .: «Аналитическая модель притока воды из винта Архимеда, используемого в гидроэнергетике», Журнал гидротехнической инженерии ASCE, опубликовано: 23 июля 2012 г.
• Нюрнбергк Д. М .: «Wasserkraftschnecken — Berechnung und optimaler Entwurf von archimedischen Schnecken als Wasserkraftmaschine», Verlag Moritz Schäfer, Detmold, 1. Edition. 2012 г., 272 бумаги, ISBN 978-3-87696-136-1
• Роррес Ч .: «Поворот винта: оптимальная конструкция винта Архимеда», Журнал ASCE по гидротехнике, том 126, номер 1, январь 2000 г., стр. 72–80
• Nagel, G .; Радлик, К .: Wasserförderschnecken — Planung, Bau und Betrieb von Wasserhebeanlagen; Удо Пфример Бухверлаг ин дер Бауверлаг ГмбХ, Висбаден, Берлин (1988)
• Уайт, младший, Линн (1962), Средневековые технологии и социальные изменения, Оксфорд: в Clarendon Press

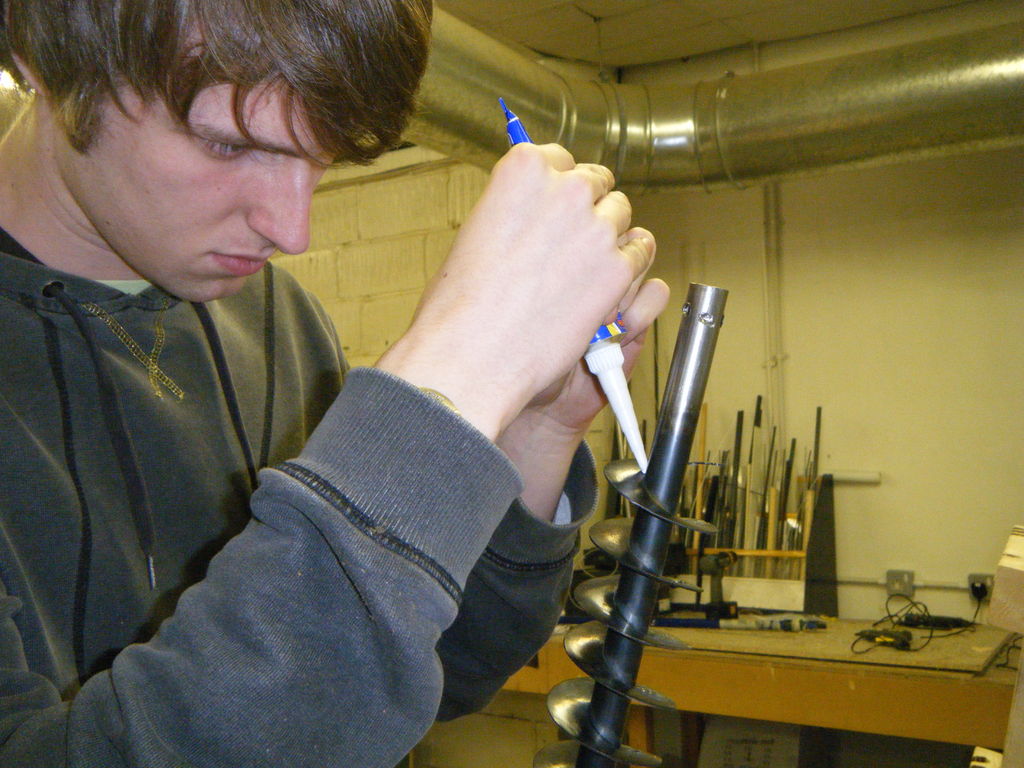

Шаг 6: Запечатывание винта

Традиционно винт Архимеда вращался внутри трубы, пока труба оставалась неподвижной. Однако после многих испытаний мы решили, что с нашим насосом было бы более эффективно, если бы винт был герметизирован внутри трубы, а труба вращалась вместе с ним, так что теперь это вариант спирального насоса. В любом случае, винт плотно прилегает к трубе, но для того, чтобы сделать ее герметичной, нам сначала нужно было нанести силиконовый герметик любой герметик для ванной комнаты должен работать, мы использовали многоцелевой силиконовый герметик из магазина фунта вокруг центрального полюса, чтобы не было зазоров между это и лезвия. Затем мы нанесли щедрую линию герметика вокруг наружных поверхностей лезвий, а затем ввернули винт в трубу и оставили его сохнуть на выходных мы рекомендуем оставить его как минимум на 24 часа. Это закрутило винт к трубе и, таким образом, мы надеемся, что никакая вода не стечет обратно по трубе, как это было бы в традиционном Архимедовом винте.

Гидротаран Монгольфье (гидротаранный насос)

Механик  Жозеф-Мишель Монгольфье в 1797 придумал устройство, названное гидравлическим тараном. В нем используется кинетическая энергия воды перетекающей под действием силы тяжести из т. н. «питающего» резервуара (например, из запруды на реке) по «питающей» трубе в какой-либо ниже расположенный сток.
Пропуская через себя большую часть воды с небольшой высоты h (разница высот между стоком и уровнем воды в питающем резервуаре) насос поднимает меньшую часть воды на бо́льшую высоту H (разница высот между верхней точкой отводящей трубы и уровнем воды в питающем резервуаре).
КПД гидротаранного насоса зависит от отношения H/h, где h — высота попадающей в резервуар А воды, а H — требуемая высота поднятия.
Начальное состояние: отбойный клапан Б открыт и удерживается в таком положении пружиной или грузом или т. п. Сила этой пружины превышает силу давления статического столба воды в питающей трубе на закрытый отбойный клапан. Возвратный клапан В закрыт. Воздушный колпак заполнен воздухом.
По питающей трубе А поступает вода, разгоняясь до некой скорости, при которой отбойный клапан Б, увлекаемый потоком воды, преодолевает усилие своей пружины и закрывается, перекрыв сток. Инерция резко остановленой в питающей трубе воды создает гидроудар — резкий скачок давления, величина которого определяется длиной питающей трубы и скоростью потока. Давление гидроудара преодолевает давление столба воды в отводящей трубе Д, возвратный клапан В открывается и часть воды из питающей трубы А проходит через него и поступает в отводящую трубу но, главным образом, в воздушный колпак Г, поскольку инерция массы воды в отводящей трубе Д препятствует такому быстрому, импульсному поступлению. Вода в питающей трубе остановлена, давление падает и приходит к статической величине, возвратный клапан закрывается, отбойный клапан открывается. Вода в питающей трубе начинает двигаться, постепенно ускоряясь, а в это время под давлением воздуха, поджатого в воздушном колпаке, поступившая в него порция воды продавливается в отводящую трубу. Таким образом система возвращается в исходное состояние и начинает новый цикл работы.

Гидротаран Монгольфьеа — питающая труба, б — отбойный клапан, в — возвратный клапан, г — воздушный колпак (воздушный аккумулфтор), д — отводящая труба

Вот несколько видео на эту тему

При использовании гидротарана Могнальфье нужно учитывать следующее:

Использует

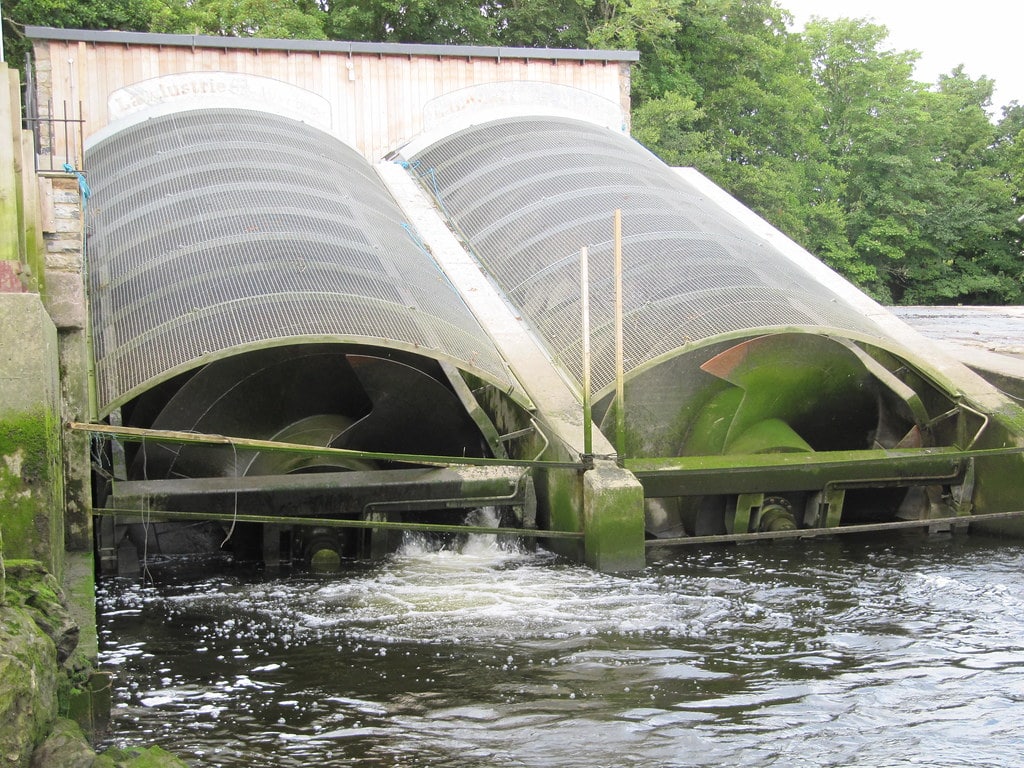

Винт Современных Архимеда , которые заменили некоторые из ветряных мельниц , используемых для осушения польдеров в Киндердайк в Нидерландах

Шнек использовался преимущественно для транспортировки воды в ирригационные системы, а также для осушения шахт или других низинных территорий. Он использовался для осушения земли, которая находилась под морем в Нидерландах и других местах при создании польдеров .

Винты Архимеда используются на очистных сооружениях, потому что они хорошо справляются с различными скоростями потока и с взвешенными твердыми частицами. Шнек в снегоочистителе или элеватор по существу является винт Архимеда. Многие виды насосов с осевым потоком в основном содержат винт Архимеда.

Этот принцип также используется в пескалаторах, которые представляют собой винты Архимеда, предназначенные для безопасного подъема рыбы из прудов и их транспортировки в другое место. Эта технология используется в основном в рыбоводных заводах, где желательно минимизировать физическое обращение с рыбой.

Винт Архимеда был использован в успешной стабилизации Пизанской башни в 2001 году . Небольшие количества грунта, насыщенного грунтовыми водами, были удалены далеко под северной стороной башни, и вес самой башни скорректировал наклон. Винты Архимеда также используются в шоколадных фонтанчиках .

Винтовые турбины Archimedes (AST) — это новая форма генераторов для малых гидроэлектростанций, которые могут применяться даже на объектах с низким напором. Низкая скорость вращения AST снижает негативное воздействие на водную жизнь и рыбу.

Разновидности ручных насосов для откачки воды

Назначение насоса – важный критерий выбора, который определяет продолжительность и эффективность эксплуатации выбранного устройства.

На современном рынке представлен большой ассортимент помповых насосов ручного типа. Все устройства выделены в три категории: поршневые, штанговые и шиберные.

Поршневой

Отличается эргономичной конструкцией, главным элементом которой является цилиндр, оснащенный поршнем. Во внутренней части поршня расположен открывающий клапан, а на днище цилиндра – дисковый.

Откачивающий насос поршневого типа используется для неглубоких водных источников. Агрегат работает следующим образом: поступательные движения поршня сверху — вниз создают в цилиндре безвоздушное пространство, которое способствует подаче жидкости. Вода поступает в цилиндр под рабочим давлением, а после открытия пропускного клапана – выводится через изливной патрубок.

Устройство предназначается для вывода грязной жидкости, а также для откачки чистой воды из гидротехнических сооружений – колодцев или скважин, глубиной до 7,5 метров.

Штанговый

Конструктивное устройство штангового насоса аналогично поршневому оборудованию, единственное отличие заключается в длине цилиндра и поршня. У штангового аналога они больше.

Удлиненный цилиндр прибора позволяет создавать более мощный вакуум, который необходим для поднятия воды с большой глубины. Вместо штанги используется два штока, которые соединены специальным шарниром. Принцип работы аналогичен с предыдущим типом оборудования.

Устройство предназначается для подачи воды из колодца или скважины, глубина которых достигает 28 метров, а также для очистки глубоких технических сооружений.

Шиберный

Компактный насос малой мощности ручного типа, который используется для подачи воды из доступных источников. Прибор такого типа представлен длинной трубой, оснащенной роторным насосом. Совершая вращательные движения, насос всасывает воду из источника и передает через небольшие отверстия в кране потребителю.

Все, что потребуется для работы перекачивающему шиберному насосу – это эластичный садовый шланг. Агрегат достаточно компактный, поэтому удобно переносится с одного места в другое.

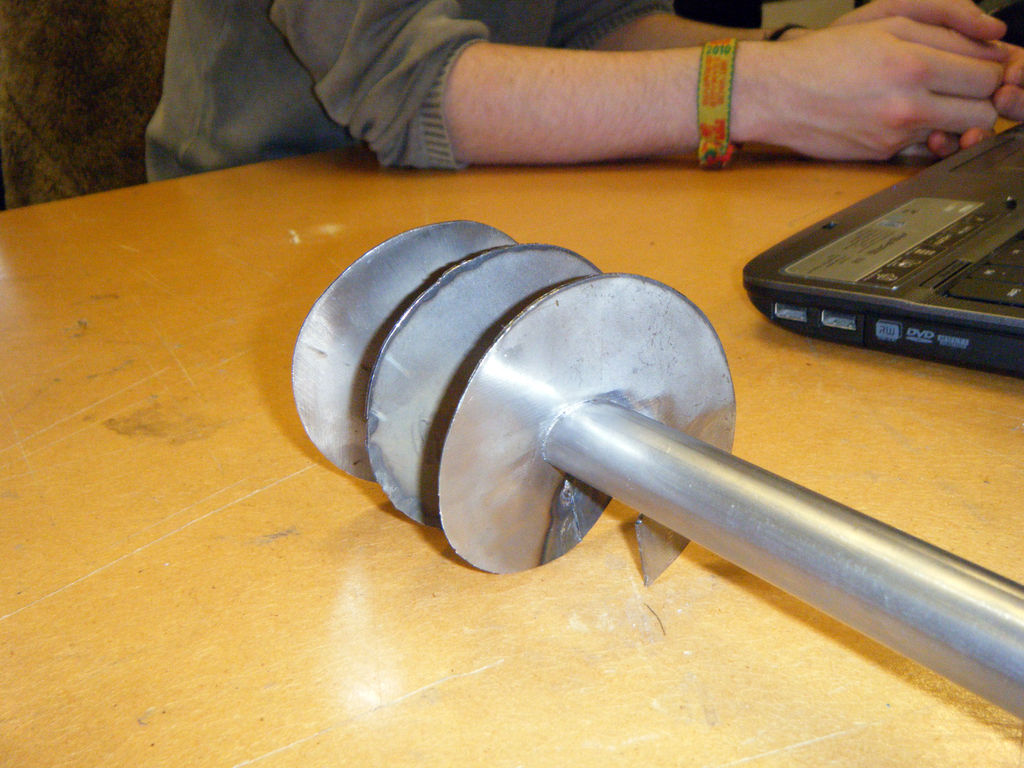

Шаг 5: Сварка и доработка винта

Затем мы приварили каждый диск к центральному полюсу с помощью газосварщика, и, обнаружив при изготовлении прототипов, газосварщик дал намного более чистую поверхность, чем дуговая сварка. Это создало лопасти винта. Сварка привела к тому, что центральный полюс слегка деформировался, поэтому пришлось вручную отогнуть полюс так, чтобы он был максимально прямым. Это заняло некоторое время! Мы сделали опоры, чтобы винт мог сидеть так, чтобы он удерживался на одном уровне и охватывал его, используя сверло, чтобы увидеть, где было искривление, затем нам пришлось согнуть его вручную. Также на этом этапе, когда мы попытались установить винт в водосточной трубе, он был слишком плотным, поэтому нам пришлось шлифовать некоторые лезвия, используя угловую шлифовальную машину. Чтобы выяснить, какие лезвия нуждаются в шлифовании, мы затолкнули винт в трубу и отогнули его от сверла, это заставило винт разрезать внутреннюю часть трубы, и когда мы вытащили винт, лезвия, на которых было много пластика, и поэтому больше всего врезались в трубу, были те, которые нуждались в шлифовании.

Другие виды механических насосов

Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.

Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.

Винт Архимеда

Винт Архимеда и его использование

Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.

Гидравлический таран

Гидравлический таран

Механик Монгольфье является создателем гидравлического насоса, поднимающего воду за счет своей кинетической энергии. Его принцип действия заключается в перекрытии быстрого потока клапаном, после чего вода под давлением поступает в размещенный вверху гидравлический бак и затем по напольному шлангу доставляется потребителю. Устройство работает повторяющимися циклами, некоторые производители выпускают гидронасосы кустарными способами.

Аэролифт

Аэролифт – принцип работы

Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.

Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.

Самодельная поршневая помпа

Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.

 Устройство самодельного поршневого насоса

Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.

Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном.

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

• Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
• Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
• Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

• Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
• Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
• В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
• Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

• Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
• Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
• Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
• Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

• Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
• Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

• Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
• К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
• Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
  Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
• Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Что такое архимедов винт?

El Винт архимеда Это простая машина, состоящая из спиральной гравиметрической системы для подъема воды или других веществ с одного уровня на более высокий. Его название происходит от того, что он был изобретен в XNUMX веке до нашей эры Архимедом. Некоторые гипотезы предполагают, что этот тип системы использовался в Древнем Египте, следовательно, был бы раньше.

El дизайн Этот тип архимедова винта может быть разным, но в основном он состоит из винтовой поверхности, которая окружает цилиндр внутри трубы. Вращательное движение, достигаемое с помощью мельницы или двигателя, позволяет поднимать через него любой материал.

Таким образом, во время поворотжидкость, зерно, порошок или что-либо еще, что они транспортируют, будут проходить от секции к секции гребного винта, так что она достигнет того места, где она предназначена.

приложений

Раньше он использовался в основном для переместить плотину для снабжения людей или для ирригационных систем. Эффективный способ транспортировки воды из одного места в другое с помощью средств времени, будь то звери, ветряные мельницы, вода и т. Д.

Помимо ирригации в сельском хозяйстве, мало-помалу его начали использовать для другие цели. Например, для перемещения зерна или муки, а также других порошков или зерен на заводах, для выгрузки зерна из бункеров и силосов, в системах очистки сточных вод на очистных сооружениях и т. Д.

к ваши проекты, может быть хорошей заменой Водяной насос…
