Особенности, разновидности, технология укладки дренажных труб для отвода грунтовых вод

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

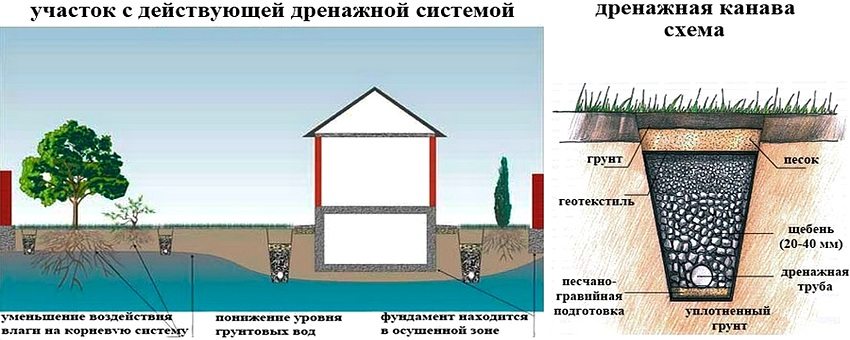

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

  • повышенная влажность грунта;
  • формирование плесени;
  • затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов;
  • формирование мерзлоты;
  • появление луж на мощеных покрытиях;
  • образование наледи на пешеходных дорожках;
  • загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

  • асбестоцементными;
  • керамическими;
  • пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

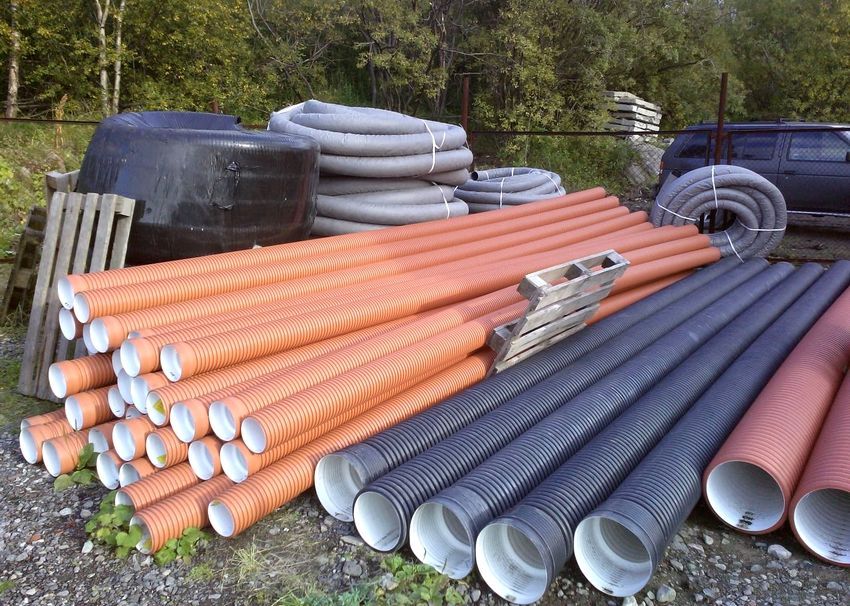

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

  1. Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
  2. Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
  3. Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
  4. Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Сравнительная таблица расценок:

Тип материала Цена, руб./пог.м
Асбестоцемент 258,2
Керамика 650
Пластик 237

Преимущества пластиковых дренажных труб: ПНД и ПВХ

Полимерные изделия (пластиковые) во многом превосходят по характеристикам асбестоцементную и керамическую продукцию для дренажа.

Список их достоинств:

  1. Длительные сроки службы.
  2. Высокий показатель прочности.
  3. Полная неуязвимость перед коррозией.
  4. Небольшой вес, облегчающий не только процесс транспортировки, но и процедуру монтажа, а также ускоряющий сроки его выполнения.
  5. За счет присутствия в ассортименте большого количества соединительных элементов (фитингов, тройников и пр.) монтаж системы получается быстрым, надежным, удобным.
  6. Гладкая поверхность препятствует налипанию грязи, отдаляя процесс забивания.
  7. Применение дренажных труб в геотекстиле 200 мм и более исключает вероятность заиливания системы.
  8. Все работы по монтажу могут осуществляться своими руками, поскольку для этого не требуется специального образования, не нужна строительная спецтехника и особое оборудование.

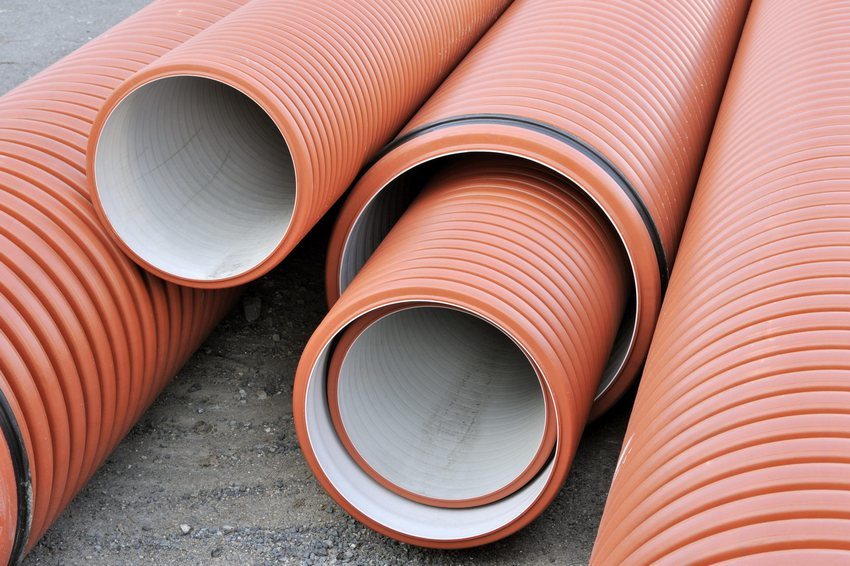

Гофрированные двухслойные трубы большого диаметра, изготовленные из пластика

На примере дренажных гофрированных труб ПВХ диаметром 200 мм вы могли убедиться, что и стоимость этих изделий также можно отнести к весомым преимуществам пластиковой продукции.

Ассортимент пластиковых труб включает несколько категорий изделий:

  • поливинилхлоридные;
  • полиэтиленовые;
  • полипропиленовые.

Самыми популярными на рынке считаются трубы для дренирующих систем из ПВХ.

Как правильно уложить дренажную трубу

Оттого как будут уложены трубы, зависит производительность, надежность и срок службы дренажной системы. К укладке магистрали необходимо подходить со всей ответственностью, поскольку в противном случае, добиться надежной защиты фундамента и эффективного отвода стоков и подземных вод с территории участка практически невозможно.

Последовательность монтажа

Независимо от выбранной модификации дренажных труб, их укладка осуществляется в следующей последовательности:

Первым этапом является разметка магистрали. Существенно облегчить разметочные работы может использование лазерного дальномера

Особое внимание необходимо уделить местам застоя дождевой воды – это означает, что на этом участке затруднен водообмен из-за высокой плотности грунта или наличия каких-либо препятствий.
После проведения разметки приступают к копке траншей. Глубина траншей должна выбираться с учетом перепадов высоты

Основной задачей подготовленной системы каналов является быстрый и беспрепятственный отвод стоков.
Прежде чем перейти к установке труб, дно траншеи тщательно утрамбовывается. После этого прокладывается любое фильтрующее полотно, таким образом, чтобы его концы выходили за пределы рва. Следующий шаг – устройство подушки из речного песка и щебня, сначала крупной, потом средней фракции. Толщина подушки должна быть не больше 200 мм.
Трубы режутся на отрезки необходимой длины согласно имеющимся схемам и чертежам. После этого приступают к укладке труб. Соединение отдельных элементов производится с помощью специальной арматуры, входящей в комплект поставки. Для увеличения прочности соединения стыковку производят после предварительного нагрева стыковочных срезов.

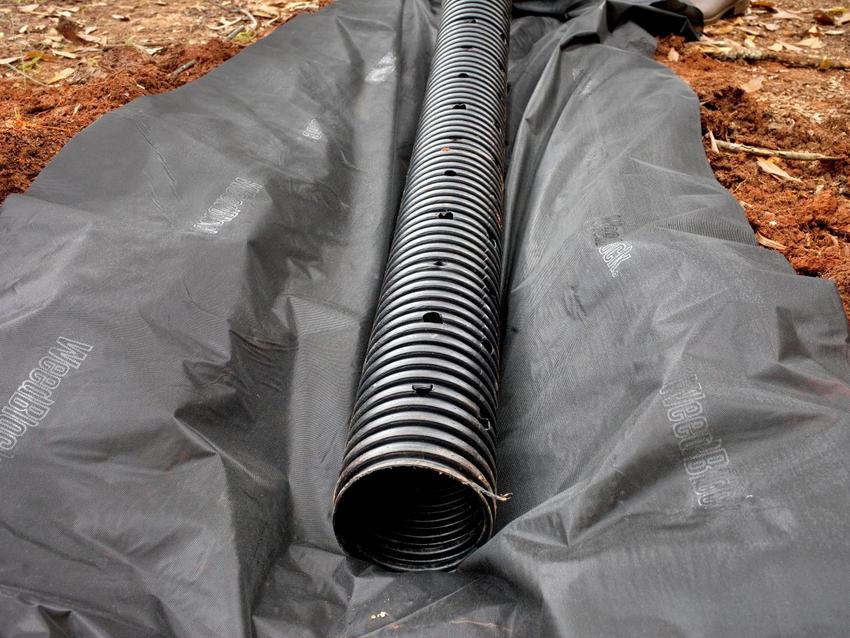

На следующем этапе дренажные трубы обматываются геотекстилем, который закрепляется с помощью веревки или тонкой проволоки. Выбор именно этого материала обусловлен его способностью пропускать выходящую из перфорации воду. Кроме увеличения пропускной способности геотекстиль защищает перфорационные отверстия от засорения песком и частицами грунта.
Укладку магистральных трубопроводов нужно производить под уклоном, соединяя их концы со смотровыми колодцами. В системе дренажа могут использоваться два типа колодцев: герметичные, позволяющие использовать собранные стоки для орошения участка и в технических целях, и поглощающие – вода из которых уходит обратно в грунт. Угол наклона трубы обусловлен их диаметром: чем больше диаметр, тем меньше угол наклона трубопровода.
Последним этапом является отсыпка песком и гравием. Далее конструкция накрывается находящимися по бокам траншеи полотнами фильтрующего материала и укрывается слоем грунта. Сверху можно уложить пласты дерна.

Следуя этим рекомендациям, можно самостоятельно смонтировать эффективную дренажную систему.

Распространенные ошибки

При самостоятельном монтаже дренажных систем, чаще всего допускаются следующие ошибки:

  • дренажные трубы располагаются на большом удалении. Расстояние между отдельными трубопроводами должно составлять: для глинистых грунтов – не более 10 м, для песчаных грунтов – 50 м;
  • Неправильный выбор глубины укладки. Это может привести к постепенному заболачиванию местности. Недостаточное заглубление может привести к появлению ледяных пробок в холодное время года и, как следствие, прекращению водоотвода с территории участка;
  • Неверный выбор уклона магистрали. При недостаточном угле наклона транспортировка стоков будет затруднена, а при избыточном наклоне трубопроводов возрастает интенсивность их засорения;
  • Чрезмерное количество смотровых колодцев. Расстояние между соседними смотровыми колодцами должно быть 50м и более, в противном случае эффективность работы системы существенно снизится.

В частном строительстве самое широкое распространение получили полимерные дренажные трубы. Они значительно легче асбестоцементных и керамических аналогов, кроме того, не требуют использования при монтаже спецтехники. ПВХ и ПНД трубы легко собираются в единую магистраль, при этом обеспечивают эффективный водоотвод и длительный срок службы дренажной системы.

Дренажные системы для отвода грунтовых вод своими руками

Дренаж на своем участке может быть выполнен собственными силами. Выбор подходящего варианта зависит от объема вод, которые следует отвести с участка, а также основных причин его затопления. Предлагаем ознакомиться с особенностями устройства открытой и закрытой дренажной системы для отвода грунтовых вод, чтобы было проще сделать выбор.

Монтаж системы должен быть выполнен правильно

Открытая дренажная система

Выбор в пользу открытой системы делается при низком уровне грунтовых вод. Она включает целую системы, состоящую из траншей, глубина которых не превышает метра, а ширина 0,5 м, располагаемых по периметру участка.

Преимуществом открытой системы является:

  • Простота монтажа;
  • Возможность устройства без специального оборудования;
  • Доступность.

Монтажные работы можно выполнять в следующей последовательности:

Фото Описание работ
В соответствии с разработанной проектной документацией готовим площадку для размещения дренажа.
Определяем уровень, на котором буду располагаться элементы будущей системы. Выставляем разметку.
Заполняем траншеи цементом и тщательно утрамбовываем.
Ориентируясь на уровень, выставляем элементы будущей системы.
Фиксируем выставленные элементы с боковых сторон при помощи цемента. После полного высыхания раствора система готова к эксплуатации.

Засыпная дренажная система

При ограниченной площади участка или высоком уровне грунтовых вод открытая система не обеспечит своевременный отвод воды с участка. Ее монтаж можно выполнить в следующей последовательности:

Фото Описание работ
Разметка траншеи и места для коллекторного колодца, предназначенного для сбора грунтовой воды. Обязательно выдерживается уклон, без которого вода будет застаиваться в трубах.
Подготавливается дно для последующей укладки материалов. Создается амортизационная подушка, состоящая из 10 см зернистого песка и щебня, на которые сверху укладываются дрены в геоткани. После укладки дренажной трубы геотекстиль должен полностью перекрыть дрены.
Трубы укладываются в канаву.
Дрены соединяются между собой выбранным способом с формированием дренажа нужной конфигурации.
Производится обратная засыпка.

Разновидности пластиковых труб

Какие трубы из пластика можно использовать, чтобы сделать дренажную систему на участке? Согласно ГОСТ — дренажные трубы могут быть выполнены из ПВХ, полиэтилена (ПНД и ПВД) или полипропилена. Самый используемый вариант – дренажная труба ПВХ. Такие трубы бывают:

  • Гибкие и жесткие. Производители выпускают жесткие трубы длиной 6 или 12 метров, а также гибкие шланги для дренажа, которые реализуются в бобинах длиной 40-50 метров.
  • Голыми и имеющими фильтрующую оболочку. Для создания самых надежных и долговечных систем больше подходят дренажные трубы с перфорацией в фильтре.

Не менее часто используется дренажная труба полипропиленовая. Эти трубы выпускают в различных вариантах, это могут быть гладкие или гофрированные трубы, минимальный диаметр таких труб – 50 мм, класс жесткости – SN8.

Гофрированные дренажные трубы выглядят «собранными в гармошку». По сути, это двустенные дренажные трубы. Двухслойная дренажная труба состоит из: верхней части, представленной гофрами, в которых каждый выступ представляет собой ребро жесткости.

Поэтому дренажные гофрированные трубы отличаются высокой прочностью. А внутренняя часть, сделанная из гладкого полимера, не создает гидравлического сопротивления, поэтому трубопроводы системы дренирования, собранные из гофрированных труб, отличаются хорошей пропускной способностью.

Еще один вариант материала для сбора системы водоотведения — полиэтиленовые трубы дренажные. Эти изделия выпускаются в большом ассортименте, для их изготовления используется полиэтилен высокого или низкого давления. Среди часто используемых видов:

  • Гибкая однослойная гофрированная дренажная ПНД труба может выпускаться с перфорацией или без нее. Этот вариант прекрасно подходит для сооружения систем дренажа небольшой глубины.
  • Гладкая внутри и при этом гофрированная снаружи труба дренажная перфорированная из полиэтилена. Этот вариант имеет класс жесткости SN6, он может быть использован для монтажа систем, расположенных на глубине до 4 метров. Трубы могут иметь дополнительный фильтр из геоткани.
  • Гибкие трубы полиэтиленовые гофрированные дренажные с классом прочности SN8, подходят для монтажа систем, расположенных на глубине до 10 метров.
  • Жесткая двухслойная дренажная гофрированная ПНД труба с классом прочности SN8 выпускается без фильтра.

Трубы Перфокор

Отдельного разговора заслуживает такой материал, как дренажная труба Перфокор. Для изготовления труб Перфокор используется высокомодульный полиэтилен с добавками минеральных веществ.

Поэтому трубы Перфокор отличаются повышенными характеристиками жесткости. Чаще всего, используются трубы Перфокор, имеющие диаметр 110, 160 и 200 мм. В случае необходимости можно приобрести трубы Перфокор диаметром 400 мм.

Трубы Логистика

Это плоская дренажная труба прямоугольной формы, поставляемая в бухтах. Изготавливается из ПНД, имеет внутренние усиливающие элементы, что возможно только в трубе прямоугольной формы.

Основное преимущество труб этого вида – в их компактности. Так, обычные 110 миллиметровые трубы при хранении и перевозке занимают места в 2,5 раза больше, чем плоские трубы такого же размера.

Основные материалы для изготовления дренажных труб

Эксплуатационные характеристики дренов и возможная область их использования зависит от особенностей материала, используемого для их производства. Производители предлагают трубы для дренажа грунтовых вод, изготовленные из различных материалов, в том числе пластиковые. Предлагаем ознакомиться с особенностями каждого вида, чтобы был проще делать выбор во время покупки.

Материал труб может быть различным

ПВХ

Дрены из поливинилхлорида актуальны для осушения местности. Их используют для отвода воды с поверхности дорог. Позволяют защитить фундамент строения от чрезмерной влажности. Широко используются при устройстве глубинного дренажа: изделия из ПВХ могут закладываться на глубину до 10 м. Обладают высокими прочностными характеристиками и достаточной химической стойкостью.

К недостаткам труб из поливинилхлорида стоит отнести низкую морозостойкость. Это затрудняет транспортировку дренов в зимний период. Также появляется чувствительность к ударным нагрузкам.

Пример дренажной системы из ПВХ

ПНД

Полиэтилен низкого давления позволяет смонтировать дренажную систему, отвечающую современным требованиям. Дрены из ПНД:

  • Способны прослужить 50 лет;
  • Обладают достаточной прочностью и эластичностью, чтобы сохранить геометрию при замерзании воды;
  • Могут быть дополнены подходящими соединительными элементами и фитингами в зависимости от особенностей формируемой системы;
  • Позволяют сформировать дренаж любой протяженности и конфигурации;
  • Отличаются хорошей пропускной способностью;
  • Представлены в широком ассортименте. Производители предлагаются изделия с полной или частичной перфорацией.

Дрены из ПНД обладают высокой пропускной способностью

Керамические

Для производства керамических дренажных труб используют пластинчатую глину. В основу вводят некоторое количество добавок для достижения оптимальных характеристик.

Могут быть перфорированными и с рифленым наружным слоем. Благодаря наличию желобков в последнем случае повышаются поглотительные свойства дрена. Форма поперечного сечения может быть различной. Кроме цилиндрических изделий производители предлагают восьмигранные и шестигранные дрены. При этом независимо от геометрии наружной поверхности, внутренний контур всегда окружность.

Изделия из керамики используются редко

Полипропилен

Полипропиленовые дренажные отрубы достаточно популярны. Для них характерная повышенная стойкость к внешнему воздействию и продолжительный срок службы. Они способны сохранить свою геометрию при сильном напоре в системе и значительном внешнем воздействии. Небольшой вес облегчает процесс сборки и транспортировки. Гладкая внутренняя поверхность способствует хорошей очищаемости стенок и предотвращает засорение труб.

Соединение отдельных элементов осуществляется при помощи специального паяльника. Благодаря термической сварке удается сформировать монолитную конструкцию.

Полипропиленовые дрены соединяются с помощью специального оборудования

Трубы с кокосовой обмоткой

Кокосовое волокно – природный материал, обладающий хорошими фильтрующими свойствами, а потому надежно защищает систему от засора. Эластично. Не гниет. Отличается высокой устойчивостью к появлению плесени и деформации. Хорошая влагопропускающая способность гарантируется 100% отвод избытка влаги. Стандартизированные размеры делают возможным соединение дренов с трубами для отвода ливневых вод и канализации.

К недостаткам дренажных труб с кокосовой обмоткой следует отнести их достаточно высокую стоимость. Однако следует сопоставлять продолжительность эксплуатации системы и затраты на ее монтаж.

Кокосовая обмотка – качественный фильтр

Хризотилцементные (асбестоцементные)

Отсутствие в составе хризолита вредных и ядовитых примесей, делает его безопасным для человека. Отличительной особенностью дренажных труб из белого асбеста является сбор избытка влаги не через функциональные отверстия, а через поры в материале. Это делает возможным устройство дренажа из асбестоцементных (хризотилцементных) труб на грунтах любого типа, в том числе с высоким уровнем минерализации. Также дрены для отвода воды из данного материала:

  • Способны долго прослужить;
  • Имеют высокую прочность. Изделия способны выдержать высокий напор и значительное механическое воздействие;
  • Легко монтируются;
  • Доступны;
  • Обладают оптимальной проходимостью.

К недостаткам следует отнести необходимость использования спецтехники при транспортировке и выполнении монтажных работ, что приводит к удорожанию системы для отвода избытка воды.

Хризотилцементные работают всей поверхностью

Производители дренажных труб

На отечественном рынке стройматериалов представлен огромный выбор дренов, отвечающих всем стандартам качества. Среди них: «Софтрок», «Прагма», «Корсис» и «Перфокор».

Софтрок

Softrock отличаются гибкостью и огромной сферой использования, они отлично подойдут для постройки осушительных каналов подвальных помещений, стоков крыш и земельных участков. Перфорированная труба имеет пенополистироловый наполнитель, который позволяет проводить укладку без использования щебня.

Дрены «Софтрок» легко установить на земельном участке и зная первичную технологию укладки, весь комплекс работ можно провести своими руками. Водоотвод Softrock хорошо зарекомендовала себя в плане износостойкости и благодаря наполнителю, увеличивает производительность всего комплекса до 50%.

Прагма

Дренажные трубы компании PipiLife зарекомендовали себя как надежные и износостойкие, легкость прокладки исключает использование строительной техники, при этом позволяя экономить на самом процессе.

Изготавливаются дрены «Прагма» из специального полипропилена, которые на практике способны справляться с большим количеством стоковых вод и имеют стойкость перед перепадами температур.

Кольцевая жесткость 8 кН/м2 позволяет прокладывать каналы водоотвода в любых условиях, трубы без труда соединяются между собой и могут комбинироваться с другими видами дренажей, такими как ПВХ и ПНД.

Корсис

Трубы «Корсис» изготовлены из высококачественного полиэтилена с двойными стенками, состоящими снаружи из черных гофров и гладкой белой поверхности на внутренней части. Дрены с большим диаметром 250-1200 мм производятся с раструбом, что упрощает монтаж и соединение компонентов между собой. Для их сборки требуется только одно кольцо уплотнителя. Трубы малого диаметра монтируются при помощи двух уплотнителей и муфты «Корсис».

Приобрели широкое применение в обустройстве безнапорных канализационных систем и ливнестоков.

Перфокор

Дрены «Перфокор» изготавливаются из перфорированного полиэтилена с двойными внутренними и наружными стенками. Жесткость варьируется от 4 sn, что встречается в бухтах по 50 м, до 8 sn — в отрезах по 6 м.

Благодаря более плотной структуре, Перфокор не поддается влиянию внешних факторов и устойчив перед атмосферными явлениями. Соединение их между собой проводится фасонными частями «Корсис», в то время как размеры 110-160 мм монтируются муфтами, без применения резиновых колец-уплотнителей.

Дренажная и ливневая канализация

Ливневая канализация служит для сбора и водоотведения атмосферных осадков с кровли здания и защищает поверхность отмостки здания от попадания влаги на поверхность фундамента. Основной задачей дренажной системы является дренирование или осушение индивидуального участка от лишней воды.

Устройство ливневой канализации

Некоторые застройщики, в целях экономии денежных средств и материальных ресурсов, пытаются объединить эти две системы в одно. Делать такое объединение категорически запрещается, так как при выпадении сильных атмосферных осадков дренажная и ливневая системы быстро переполняются, и может произойти подтопление постройки.

Виды труб для дренажа

Трубы для дренажа участка классифицируются по материалу изготовления:

Асбоцементные с дренажными отверстиями шириной до 5 мм, расположенными в шахматном порядке в верхней части трубы с шагом от 100 до 200 мм в зависимости от категории грунта на участке.
Керамические, изготовленные из обожженной глины с различными добавками. Из керамики изготавливаются популярные трубы для дренажа участка с внутренним диаметром от 50 до 300 мм и длиною 333 мм. Наружная форма поверхности может иметь вид цилиндра, шестигранника или восьмиугольника.
Полимерные из полиэтилена различной плотности, полипропилена (ПП) или поливинилхлорида (ПВХ). Диаметр полимерных труб составляет от 10 до 630 мм, длина может быть 6 или 12 м. Полимерные трубные изделия легко режутся, их можно сваривать при помощи специальных паяльников и собирать дренажный трубопровод любой протяженностью.
Пористые материалы из пластобетона или керамзитостекла с отличительной способностью пропускания воды через поры стенок трубы. Относятся к самому дорогому виду дренажного трубопровода с неограниченным сроком службы.
Трубы для ливневой канализации. Ливневый дренаж выполняется из чугунных, полимерных или бетонных труб

При прокладке ливневой канализации важно правильно подобрать диаметр дренажной трубы, чтобы не возникало переполнения приемного колодца. В индивидуальном строительстве для ливнёвки применяются трубы диаметром 100 мм.

Все виды труб для дренажа объединяет их способность свободного проникновения грунтовой воды вовнутрь дрен и стекания по уклону в водоприемник.

Ознакомиться с видами труб можно:

Свойства дренажных труб

По техническим характеристикам трубы для дренажа и ливневой канализации могут быть:

  1. Одно- или двухслойные. Однослойные дренажные трубы – это типичные дрены с внутренней гладкой поверхностью и наружными водоприемными отверстиями. Трубы дренажные гофрированные относятся к двухслойным конструкциям с дополнительной структурой из ребер жесткости, способствующих равномерному распределению нагрузки от веса грунта. Стенки гофры имеют вид гармошки, что придает им эластичность и подвижность. Двухслойные трубы имеют увеличенный срок службы, правда, обходятся значительно дороже своих однослойных аналогов.
  2. Гибкие и жесткие. Гибкие дренажные трубопроводы изготавливаются из полимерных материалов, используются для организации поворотов дренажной системы без переходных и угловых элементов и предназначены для расположения непосредственно на поверхности участка. Жесткие дрены обладают значительно большей прочностью, могут укладываться на прямолинейных отрезках системы водоотведения.
  3. Гладкая голая поверхность и дренажные трубы с фильтром из геотекстиля или кокосового волокна. Дрены с фильтрующим покрытием предназначены для поверхностного расположения и имеют большой срок сохранения очищающих способностей.

Гофрированная дренажная труба с перфорацией

Причины устройства дренажной системы

Если трубы расположить по периметру земельного надела, то можно построить надежный водоотвод. Известно, что серьезную опасность для фундамента частного жилья представляют грунтовые и паводковые воды, а также атмосферные осадки, выпавшие в количестве, превышающем месячную норму.

Чаще всего, прокладка дренажных труб проводится до начала возведения дома. Но бывает, что после окончания строительных работ возникают серьезные основания для гидроизоляции фундамента. Вот тогда при особых условиях можно заняться подготовкой дренажа.

Рассмотрим ситуацию, когда трубы монтируются в начале строительства, но при конкретных основаниях:

  • высокий уровень размещения грунтовых вод − менее полутора метров до поверхности земли;
  • пологость склона местности, способствующая регулярному накоплению влаги;
  • наличие глинистой и суглинистой почвы с низкими водопропускными характеристиками;
  • постройка расположена в местности, в которой по статистике превышен уровень месячных осадков.

Также большую роль играет глубина постройки других сооружений на придомовой территории. Если рядом с главным зданием присутствует заглубленный фундамент, то подземные воды не смогут уходить свободно и постоянно накапливаются под домом, повышая риск его подтопления. В качестве барьера для естественной циркуляции сточных вод выступает асфальт и отмостки из бетона на участке. В таком случае, будет правильным соединить ливневые отходы с центральной системой.

Виды дренов

В продаже имеется большой выбор дренажных труб. Все они предназначены для работы в определенных условиях. Выбирая подходящие дрены, необходимо учитывать условия их работы, величину нагрузок и прочие факторы.

Если материал труб не подходит для выполнения поставленных задач, отведение воды не будет достаточно эффективным (или вовсе прекратится).

Рассмотрим особенности дренов из разных материалов:

ПВХ

Пластиковые трубы отличаются малым весом, что облегчает их укладку при строительстве частного дома. При этом, они не способны выдерживать большие нагрузки. Это особенно ярко выражается в зимнее время, когда температура опускается близко к нулевой отметке.

Виниловые трубы становятся хрупкими, теряют эластичность и могут быть разрушены. Как правило, дрены из ПВХ используют для отведения влаги из неглубоких уровней.

Полиэтилен

Полиэтиленовые дрены обладают свойствами, схожими с ПВХ

Однако, они имеют важное преимущество — при понижении температуры материал не теряет эластичности, способности самостоятельно компенсировать внешние воздействия

Из-за этого полиэтиленовые дренажные трубы применяют для отведения грунтовых вод с более глубоких горизонтов.

Полипропиленовые

Полипропиленовые трубы обладают всеми преимуществами пластиковых изделий — легкостью, небольшим весом, высокой скоростью монтажных работ. Кроме того, они хорошо выдерживают нагрузки и почти не засоряются, благодаря гладкой поверхности внутренних стенок.

Это делает дрены из полипропилена наиболее привлекательными для использования в любых системах, как глубоких, так и расположенных ближе к поверхности.

Керамические

Керамические трубы отличаются высокой устойчивостью к воздействиям воды. Они прочные и хорошо сопротивляются внешним нагрузкам. Однако, у них есть и недостатки.

Керамика хрупкая и плохо переносит резкие механические воздействия. Еще одним ограничивающим фактором становится цена керамических труб, значительно превышающая стоимость альтернативных вариантов.

Асбестоцементные

Этот вид труб в настоящее время практически не используется. Причинами такого отношения стали:

  • наличие асбеста, который повсеместно выведен из применения из-за негативного влияния на здоровье людей;
  • высокий вес труб;
  • хрупкость, которая часто становится причиной поломок еще на стадии монтажа.

Асбоцементные дрены не имеют перфорации, так как они обладают пористой структурой. Вода просто впитывается в них сквозь стенки и выводится к точкам сброса. Долговечность асбоцементных дренов не превышает 30 лет, что для дренажной системы здания слишком мало.

С обмоткой

Существуют дренажные трубы, которые еще на заводе оснащаются обмоткой из кокосового волокна или геотекстиля. Это значительно упрощает и ускоряет монтажные работы, так как от строителей требуется только укладка и последовательное соединение дренов в единый канал.

Основная труба, как правило, пластиковая. Обмотка образует фильтр, защищающий внутреннее пространство от попадания песка, ила и прочих посторонних частиц. Это увеличивает срок службы труб, но требует учета специфики грунта.

Для участков с глинами или суглинками требуется создание вокруг трубы фильтрующего слоя засыпки из песка и гравия, иначе обмотка быстро пропитается жидкой глиной и перестанет пропускать воду.

Бетонные

Бетонные трубы используются для дренажных магистралей или каналов большого диаметра. Минимальный размер составляет 300 мм, а на практике чаще всего используют дрены 500-600 мм. Бетон имеет большой вес, поэтому для укладки в частном домостроении этот материал практически не применяют.

В основном такие линии собирают для отведения воды от промышленных объектов

Металлические

Металл — не лучший материал для дренажных систем. Любой сплав так или иначе подвержен коррозии, если не обычной, то электрохимической. Неоспоримым плюсом металлических дренов можно считать высокую прочность. Если использовать трубы из цветных металлов, то стоимость системы окажется слишком высокой.

Эти недостатки ограничивают использование металлических труб, срок службы которых не превышает 40 лет (на практике гораздо меньше). Кроме этого, стоимость системы такого типа будет в несколько раз выше, чем у пластикового дренажа.

Определяем параметры участка

Прежде всего, нужно разработать проект будущей системы исходя из количественных параметров своего участка. Нужно учесть следующие моменты:

  • на какую глубину оптимально заложить дрены;
  • каким должно быть оптимальное расстояние между ними.

Ответ на первый вопрос зависит от того, какого типа почвы преобладают в ваших краях. Соответствующая таблица наглядно иллюстрирует эту взаимосвязь.

Если подытожить сказанное. то вывод будет такой: глубина залегания дрен должна быть:

  • в пределах 5-10 метров на глинистых почвах;
  • 10-20 метров на суглинистых почвах;
  • до 40-50 метров на песчаных.

Поскольку на дачных участках чаще всего преобладают черноземные почвы со стандартным содержанием влаги, то на практике достаточно уложить дрены на глубину 1,5-2 метров.

Далее нужно определить протяженность дрен (в погонных метрах) исходя из площади участка. Наглядная связь между этими величинами представлена на схеме.

Получается, что для участка средних размеров чуть больше 20 соток понадобится около 300 метров дренажных труб стандартного диаметра 110 мм.

Монтаж дренажной системы

Когда сделаны все предварительные расчеты и уж приобретены материалы, можно приступить к непосредственному монтажу. Он не очень сложен – самое главное выкопать траншеи по заранее намеченному плану и заложить в них трубы с геотекстилем.

Чтобы система работала наиболее эффективно, нужно укрепить ее дополнительно гравием и щебнем согласно схеме.

Уложенную на подушку из щебня, песка и гравия трубу засыпают новым слоем щебня, затем заворачивают ткань геотекстиля и засыпают землей. На поверхности выкладывают дерн или делают дорожки из тротуарной плитки, а также из декоративных камней.

Полезные советы

  1. Чаще всего траншеи выкапываются вдоль периметра дома, поскольку это основной объект защиты от проседания из-за действия воды.

Дно траншеи лучше усилить небольшим слоем песка или щебня, которые засыпать гравием, и уже на него класть дрену.
Геотекстиль при монтаже нужно применять обязательно, поскольку он увеличивает срок службы всей системы как минимум в 2 раза.
При монтаже труб нужно всегда делать уклон в одну и ту же сторону – определить его можно с помощью уровня. Оптимальным вариантом будет, если уклон соответствует самой местности, но даже если участок не имеет явных перепадов, то искусственное наклонение можно создать при рытье траншеи, а также за счет неравномерного расположения слоев щебня, песка и гравия.

Наглядную видео инструкцию по монтажу дренажной системы вокруг дома можно увидеть здесь.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
